HMS_0300-1800-0001-0001 Frekvensen på ekstruderingskraftsensoren er for lav. Dysen er muligvis ikke installeret, eller dysens køleplade kan være for langt fra sensoren.

Fejlbeskrivelse

Når ekstruderen udfører homing, nivellering eller Z-offset-kalibrering, udløses en fejl, hvis ekstruderingskraftsensoren registrerer en signalfrekvens, der er for lav. I denne situation sænker varmepladen sig et kort stykke, hvorefter opgaven automatisk annulleres, og der vises en fejlmeddelelse.

Hvirvelstrømsspolen er monteret på ekstruderen, over hotend. Når den er korrekt installeret, skal afstanden mellem spolen og hotendets køleplade være ≥ 0,15 mm og ≤ 0,5 mm.

Mulige årsager omfatter:

1. Hotend ikke installeret: Hotend er ikke installeret korrekt, hvilket forhindrer sensoren i at registrere et gyldigt signal.

2. Hotend ikke helt installeret*: Hotend er ikke installeret langt nok ind. Det resulterer i en for stor afstand mellem kølepladen og sensoren og påvirker signalregistreringen.

3. Hvirvelstrømssensor ikke helt installeret:
   Hvirvelstrømssensoren er monteret for højt, hvilket giver en for stor afstand mellem kølepladen og sensoren.

4. Løs forbindelse mellem ekstruderingskraftsensoren og TH-boardet.

5. Kraftigt deformeret hotend-køleplade: Skævhed i kølepladen kan give unormale sensoraflæsninger.

Fejlfinding

Værktøj, udstyr og materialer

Ingen

Fejlfindingstiltag

Brugere kan tilpasse rækkefølgen af disse tiltag afhængigt af situationen.

Trin 1. Kontrollér hotend-installationen

• Hvis hotend ikke er installeret, installer det igen.

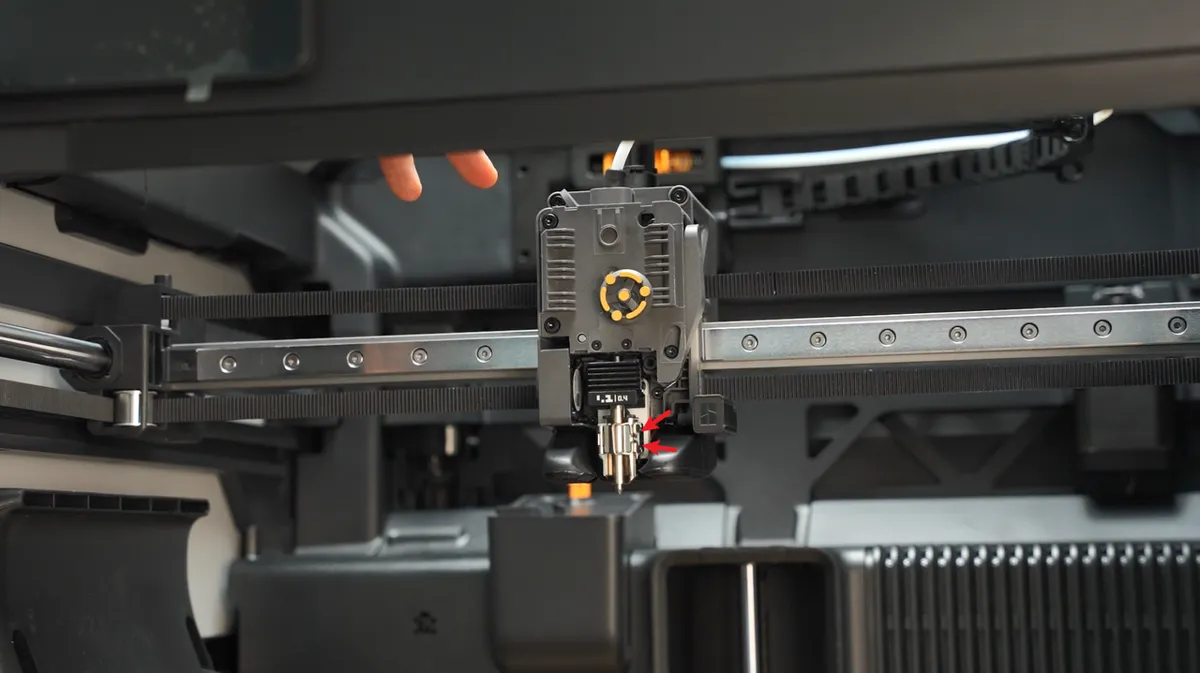

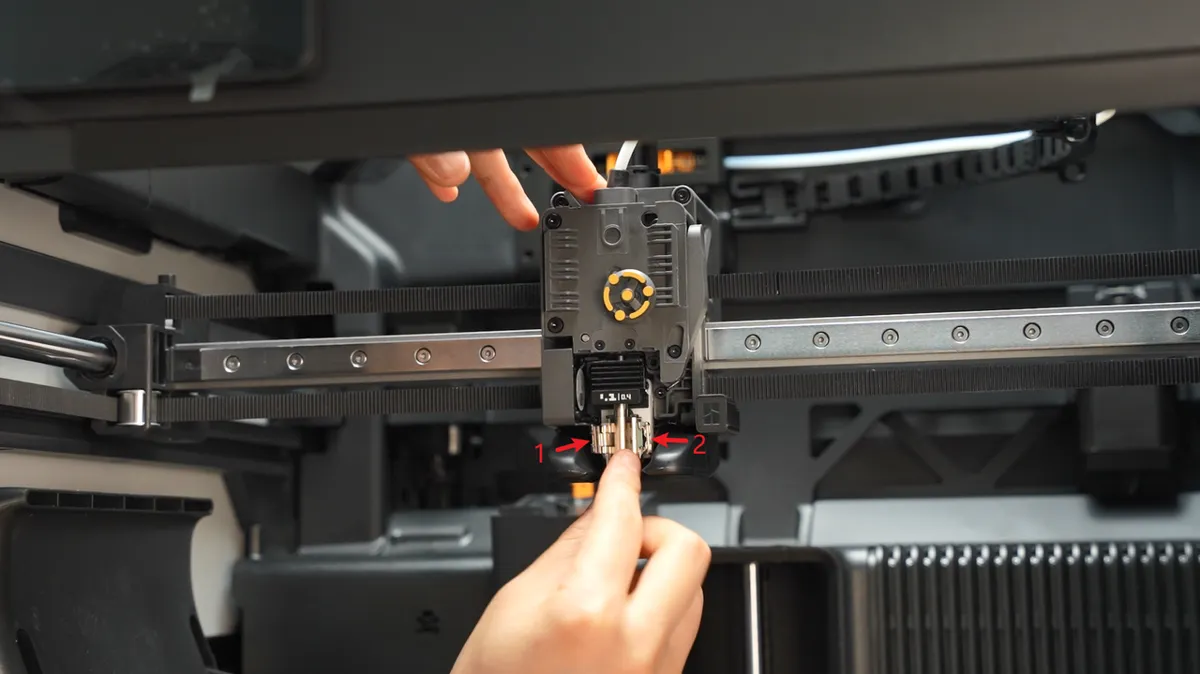

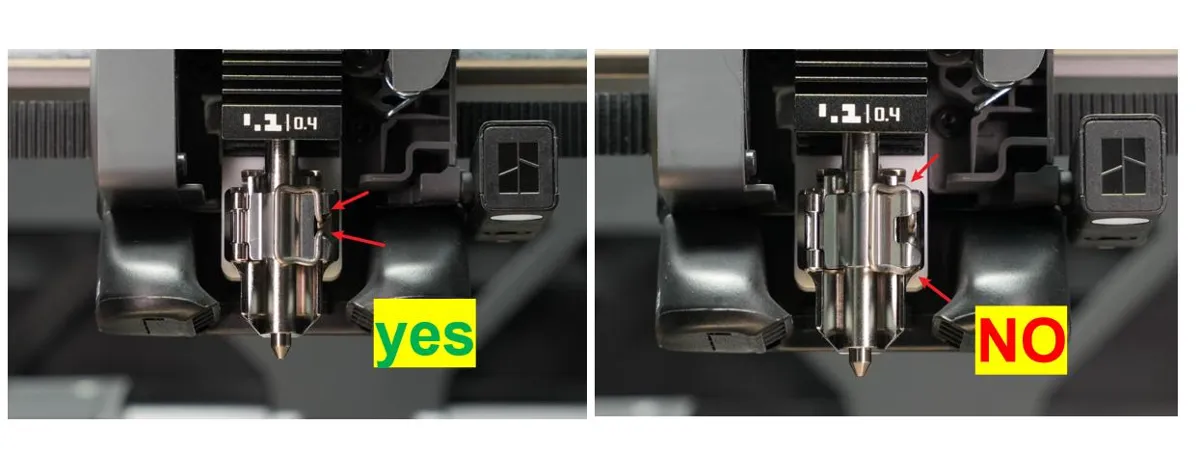

• Hvis hotend er installeret, kontrollér og sørg for, at: ① Dysen ligger plant mod hotendets varmeblok. ② Låsehagen er sikret. ③ Hotend sidder stabilt og ikke løst.

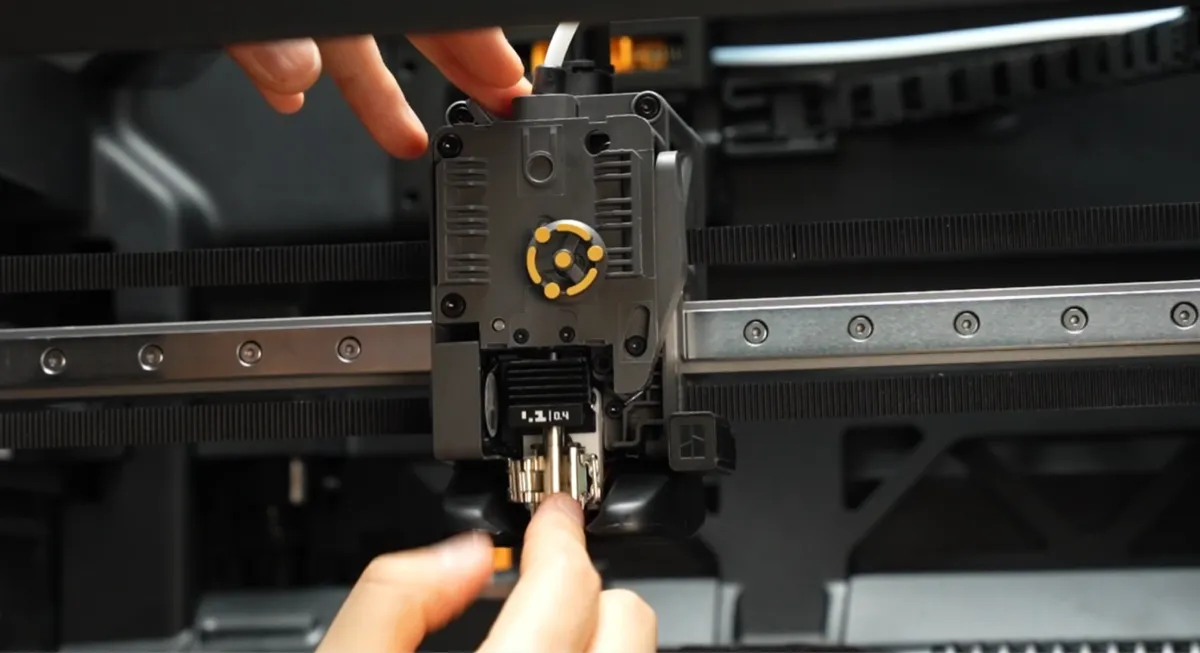

Tip: Sådan installerer du hotend korrekt?

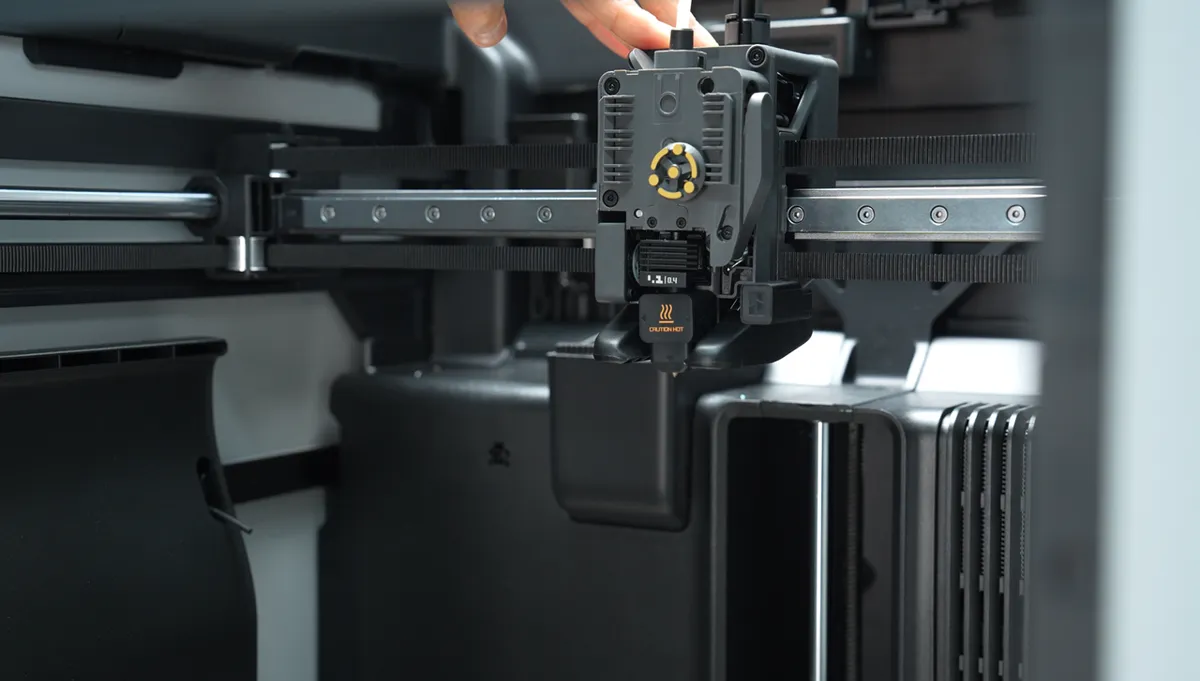

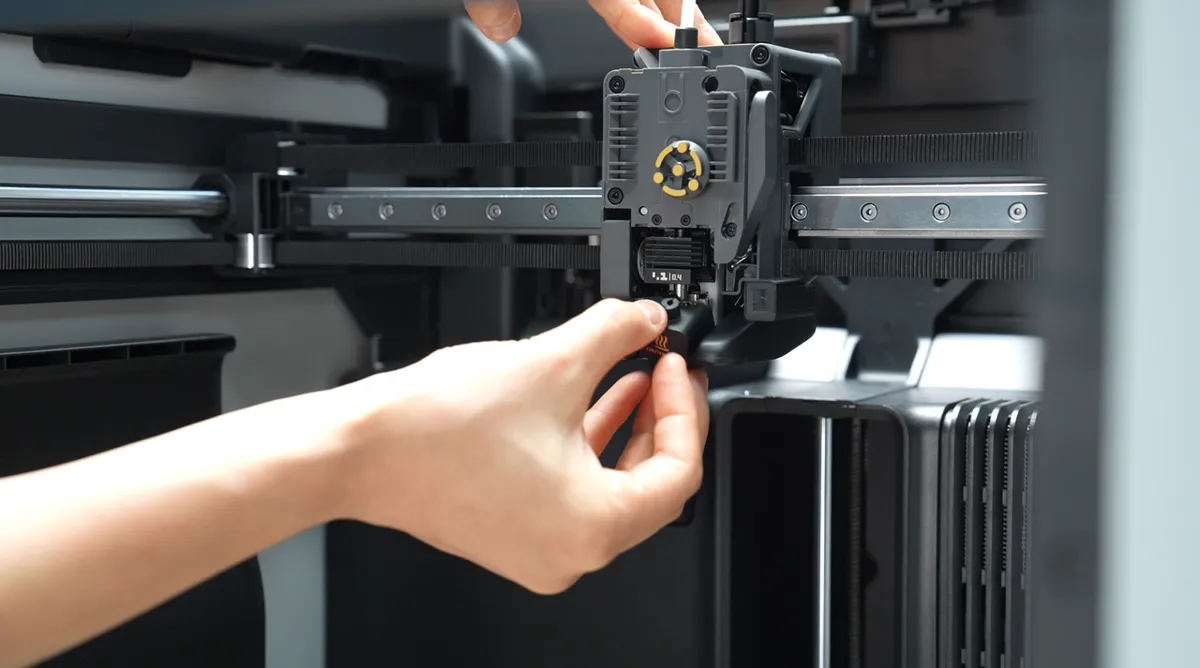

• Installer hotendets silikonesok.

Trin 2. Kontrollér installationsafstanden mellem hvirvelstrømsspolen og hotend

Se vejledningen til udskiftning af H2S-hvirvelstrømsspole på wikien.
Brug et foldet ark A4-papir til at kontrollere, om afstanden er inden for det angivne interval

Hvis afstanden er for stor, justér spolen ved at følge udskiftningsproceduren.

Kalibrering af hvirvelstrømsspolens position (vigtigt): Fold et stykke A4-papir på midten, og før det ind mellem hotend og spolen. Når du skubber papiret frem og tilbage, skal du kunne mærke en vis modstand, men papiret skal stadig kunne bevæge sig frit. Det svarer til en afstand på cirka 0,2-0,3 mm.

Trin 3. Kontrollér forbindelsen mellem ekstruderingskraftsensor og TH-board

Det anbefales at tage stikket ud og sætte det i igen en gang.

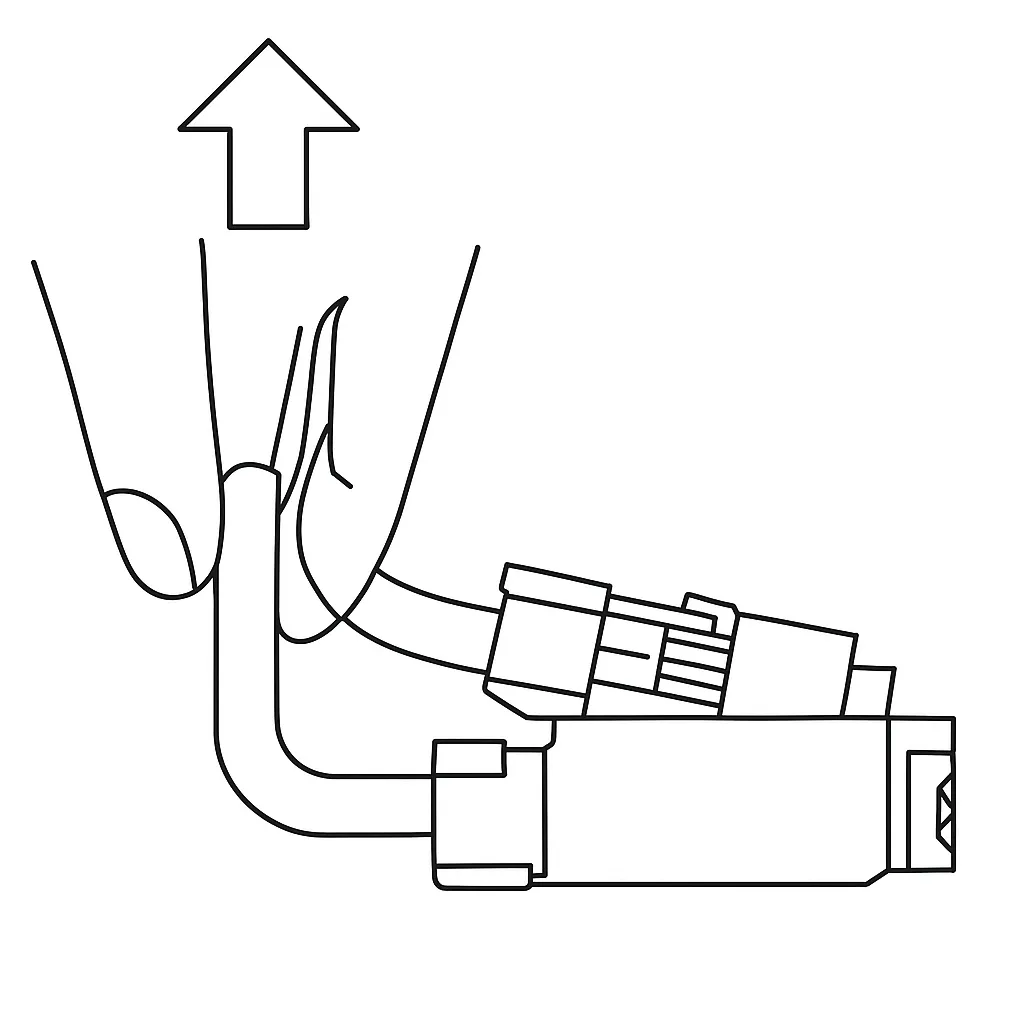

Sådan tages stikket ud:

• Klem om stikkets base.

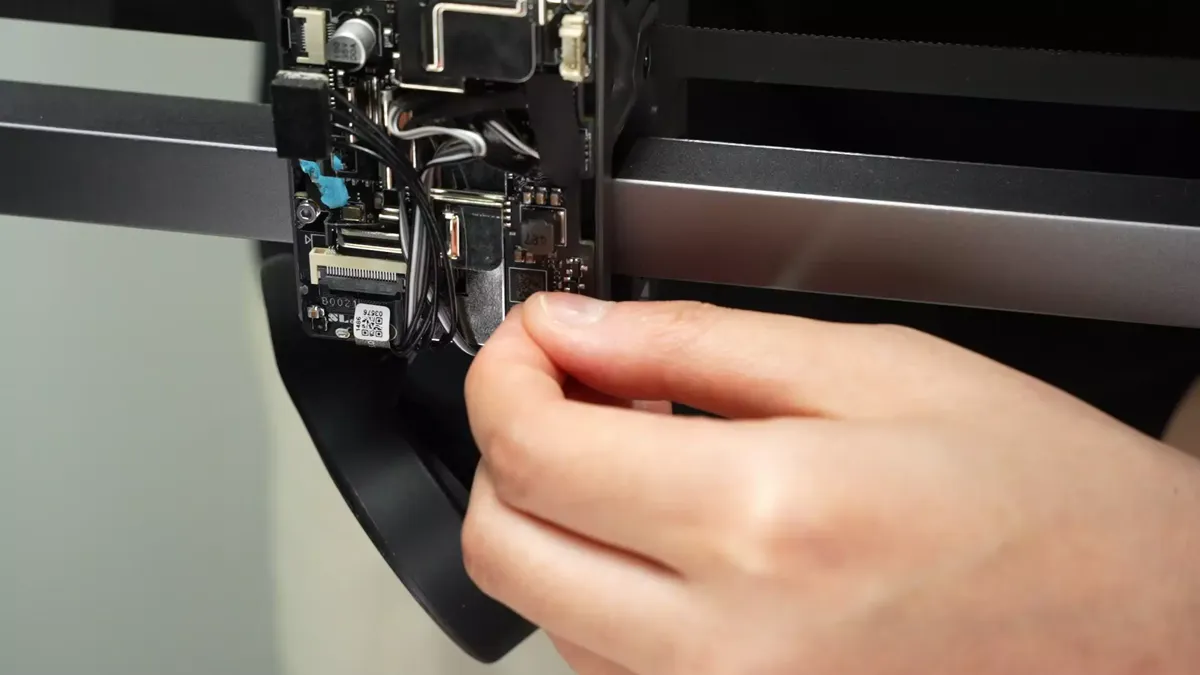

• Træk i lodret retning væk fra printkortet for at frakoble hvirvelstrømsspolens stik.

Sådan sættes stikket i:

• Tilslut blæserkablet.
• Ret ekstruderingskraftsensorens tilslutningssokkel ind efter TH-boardets holder (stikkets metalloddeside skal vende mod bagsiden af chassiset). Tryk derefter stikket ned på plads.
• Læg eventuel overskydende ledningslængde under TH-boardet, og fastgør den med Kapton-tape.

Trin 4. Kontrollér, om hotendets køleplade er deformeret

Efter at have trykket på kniven for at skære filamentet, fjern hotend og inspicér kølepladen.

• Hvis den er bøjet nedad (i stedet for at forblive plan eller let opad, som er normalt), kan det give registreringsproblemer.

• Hvis der ikke er tydelig deformation, geninstaller venligst dysen som beskrevet nedenfor. Tryk derefter på "Home" på skærmen for at kontrollere, om homing fungerer korrekt.

• Bemærk: Brug af en tredjeparts-hotend kan også forårsage dette problem.

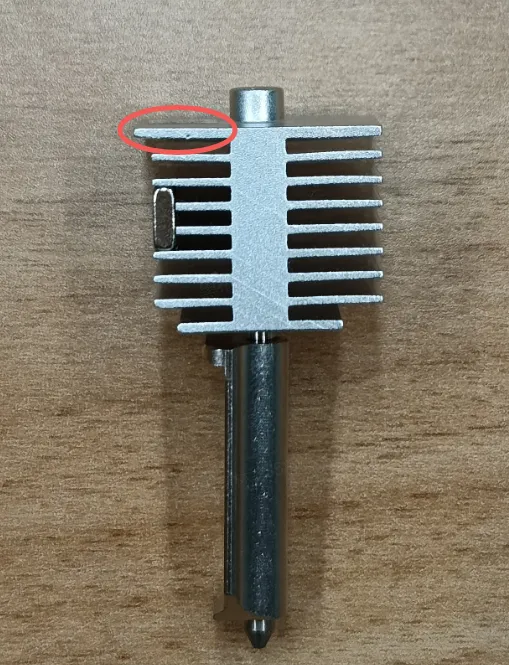

Eksempel på deformeret hotend-køleplade:

Trin 5. Udfør homing-test

Tryk på printerens skærm for at starte homing igen.

Hvis fejlen ikke opstår igen, er fejlfindingen lykkedes.

***Hvis ovenstående fejlfindingstiltag ikke løser dit problem, opret venligst en supportsag, og upload printerens driftslog.
