HMS_0300-1800-0001-0003 Ekstruderingskraftsensoren er ikke tilgængelig. Forbindelsen mellem MC og TH kan være afbrudt, eller sensoren kan være defekt.

Fejlbeskrivelse

Under kalibrering af pladen, homing eller lignende processer betragtes det som en kommunikationsafbrydelse, hvis printhovedet ikke sender data i længere tid. Denne fejl påvirker homing-funktionen og printningen.

Mulige årsager:

• Løs forbindelse mellem ekstruderingskraftsensoren og TH-boardet (høj sandsynlighed)

• Fejl på ekstruderingskraftsensoren

• Løs forbindelse mellem printhovedet og AP-boardet via Type-C-kablet

• Løs forbindelse mellem MC-boardet og AP-boardet

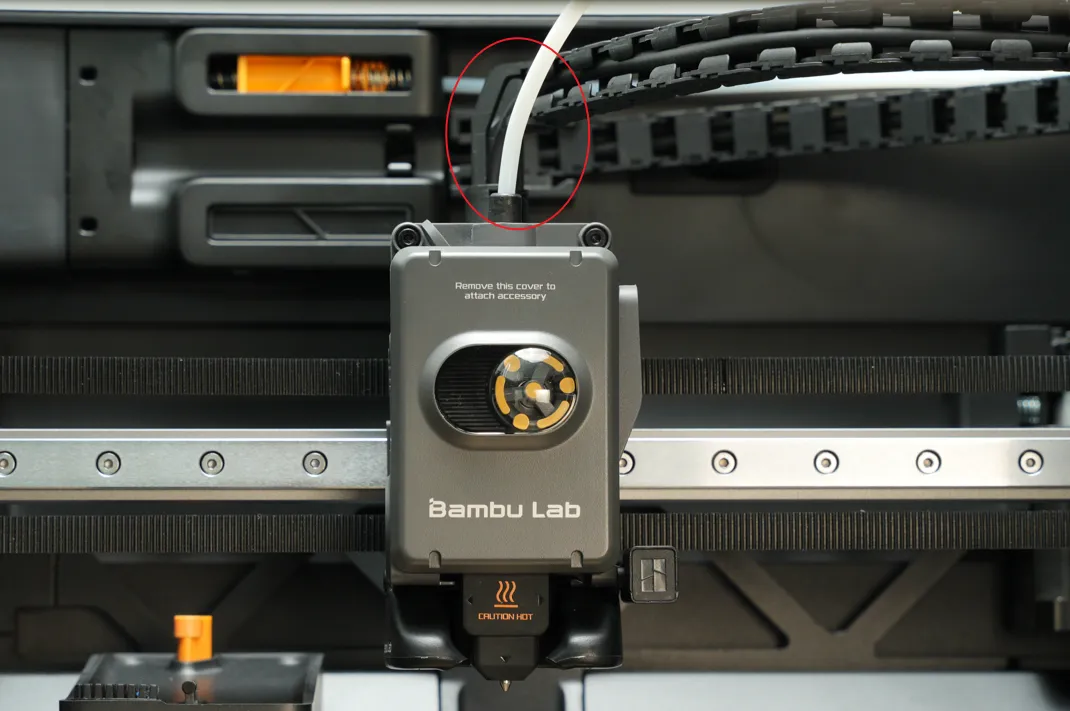

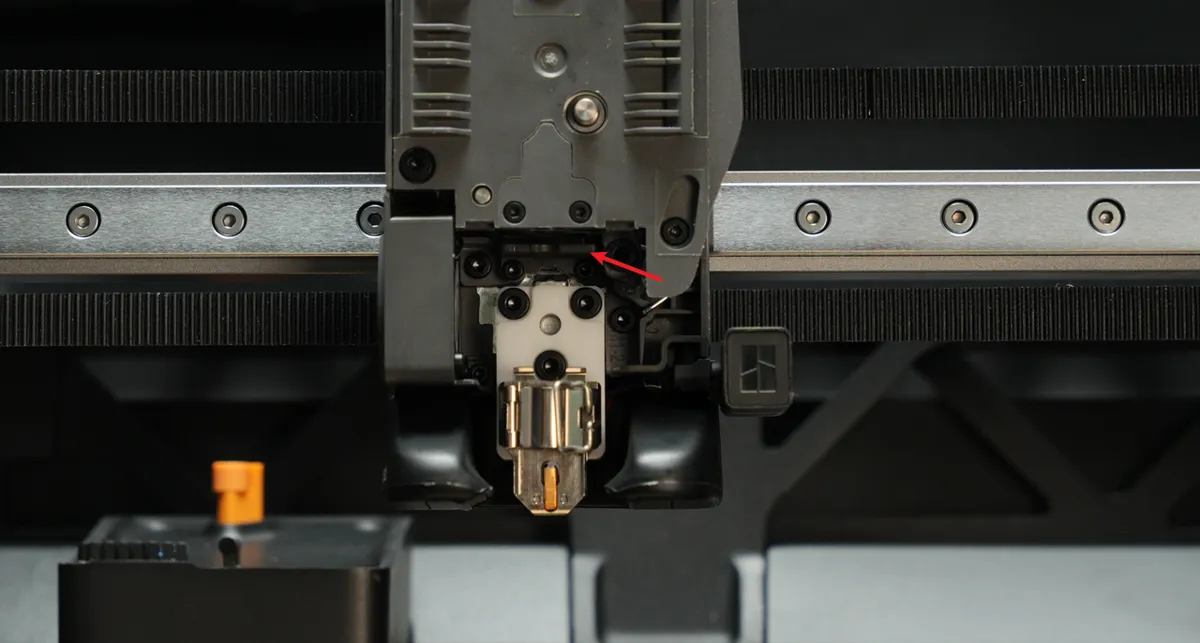

Placering af USB-C-kabel	Placering af ekstruderingskraftsensor (eddy current-spole)

Sikkerhedsadvarsel

Vigtigt!
Sluk altid printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på elektroniske komponenter eller printhovedets ledninger. At udføre sådanne opgaver, mens printeren er tændt, kan forårsage en kortslutning, der kan beskadige elektroniske enheder og skabe sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du få brug for at fjerne hotend eller andre dele, hvilket blotter ledninger og elektroniske komponenter. Hvis disse kommer i kontakt med hinanden, med metal eller med anden elektronik, mens printeren stadig er tændt, kan der opstå en kortslutning. Det kan beskadige printerens elektroniske komponenter og forårsage andre problemer.
Derfor skal du altid slukke og trække stikket ud af printeren, før du udfører vedligeholdelse, for at forhindre kortslutninger eller skader på elektronikken og for at sikre, at dit arbejde er sikkert og effektivt. Hvis du har spørgsmål til denne guide, kan du oprette en sag her, så hjælper vi dig hurtigt.

Fejlsøgning

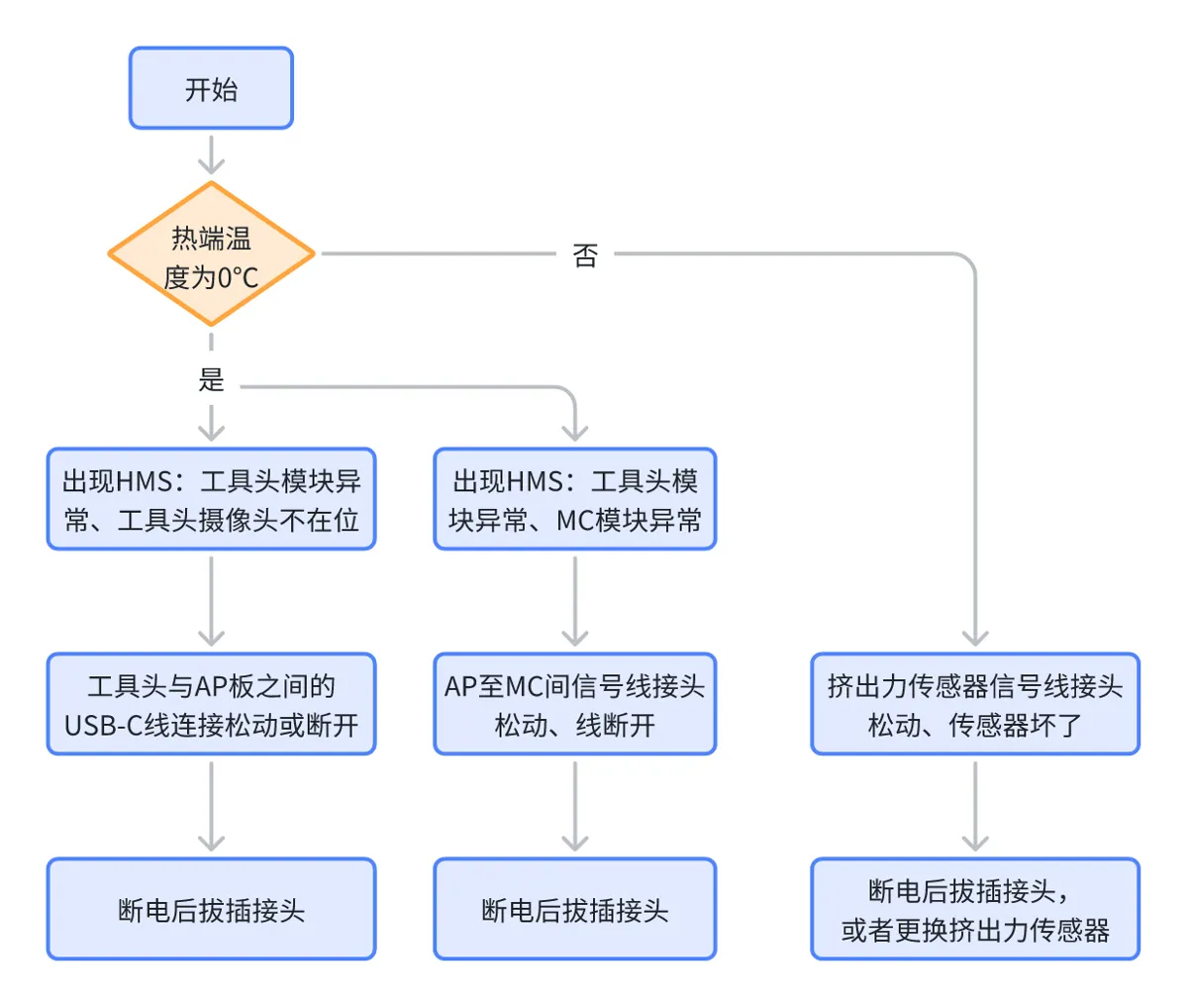

Fejlsøgningsforløb

Værktøj, udstyr og materialer

• H1.5 skruetrækker

Fejlsøgningshandlinger

Trin 1, 2 og 3 er ikke sekventielle. Beslut ud fra, om hotend-temperaturen er 0°C eller ej, om du skal starte med trin 1/2 eller trin 3.

Trin 1. Hvis hotend-temperaturen ikke er 0°C, skal du kontrollere, om eddy current-spolens stik sidder løst

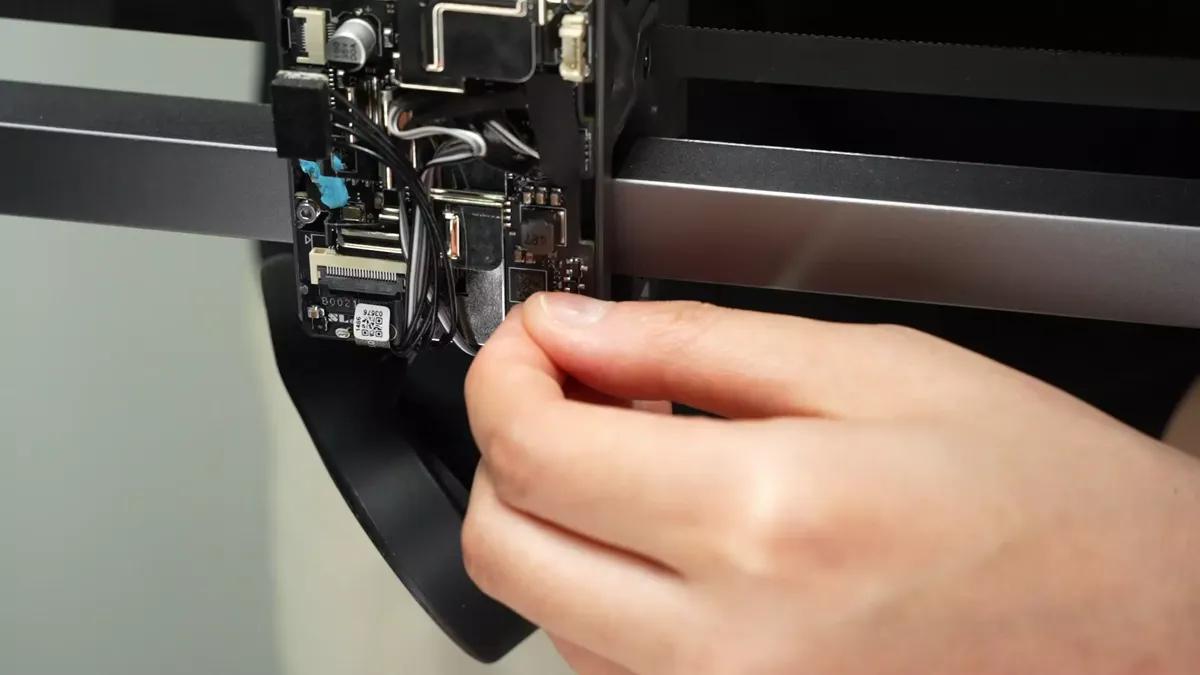

Sluk for strømmen, og følg trin 3 i Udskift H2S dyse-eddy-sensor for at kontrollere, om eddy current-spolens stik sidder løst; det anbefales at tilslutte stikket igen.

Sådan tager du stikket ud

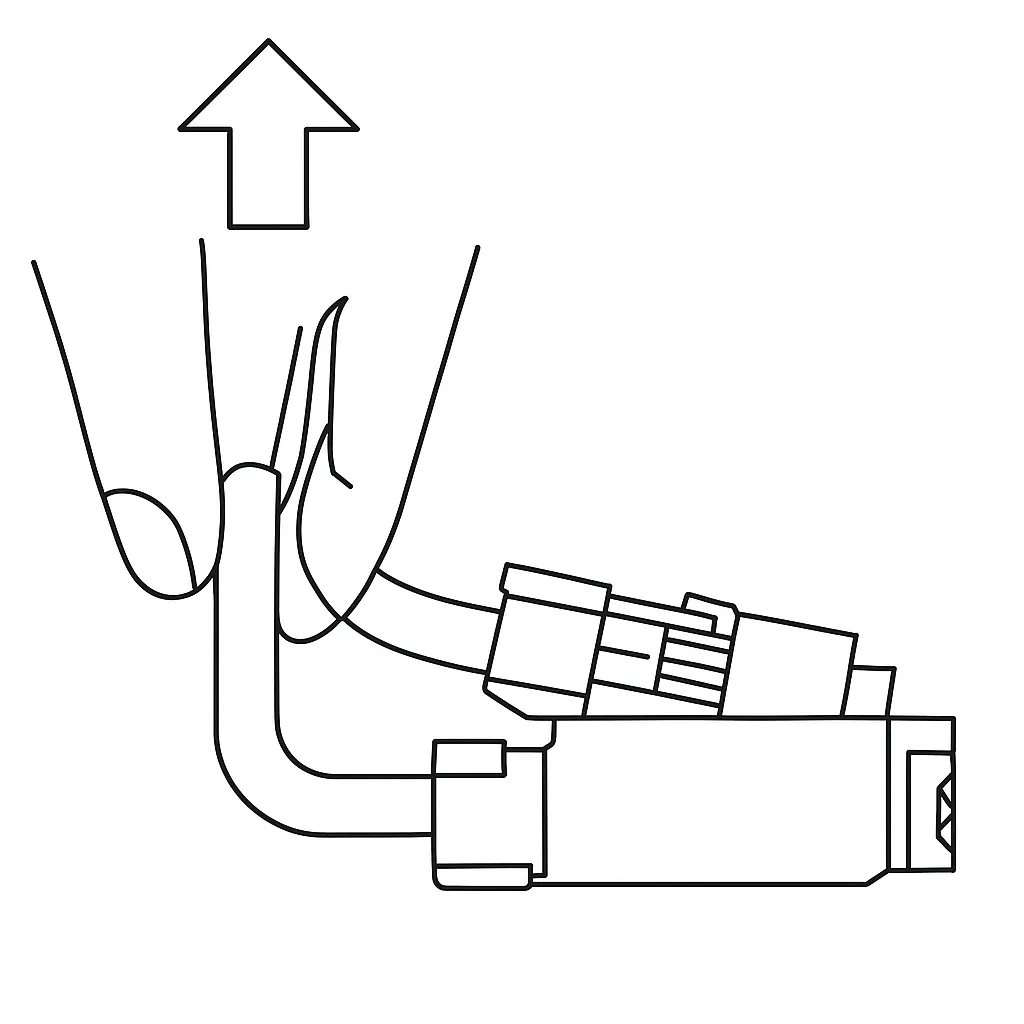

• Klem om bunden af stikket, og træk det lodret væk fra PCB-boardet
  for at frakoble eddy current-spolens stik.

Sådan sætter du stikket i

• Tilslut ventilatorkablet. Med stikkets sokkelside vendt mod TH-boardets holder (loddefladesiden af stikket vendt mod bagsiden af kabinettet) rettes stikket ind og trykkes ned. Gem den overskydende kabellængde under TH-boardet, og sæt derefter Kapton-tapen på igen.

Trin 2: Efter genstart af printeren skal du klikke på "Home" på skærmen og kontrollere, om det lykkes

Se trin 4 og 5 i vejledningen til udskiftning af eddy current-spolen for at genmontere printhovedets bagdæksel og delkøleventilatoren.

Genstart printeren, klik på "Home" på skærmen, og se, om det lykkes.

• Hvis homing lykkes, er problemet løst.

• Hvis ikke, bedes du oprette en supportsag.

Trin 3: Hvis hotend-temperaturen er 0°C, skal du kontrollere, om USB-C-kablets stik sidder løst

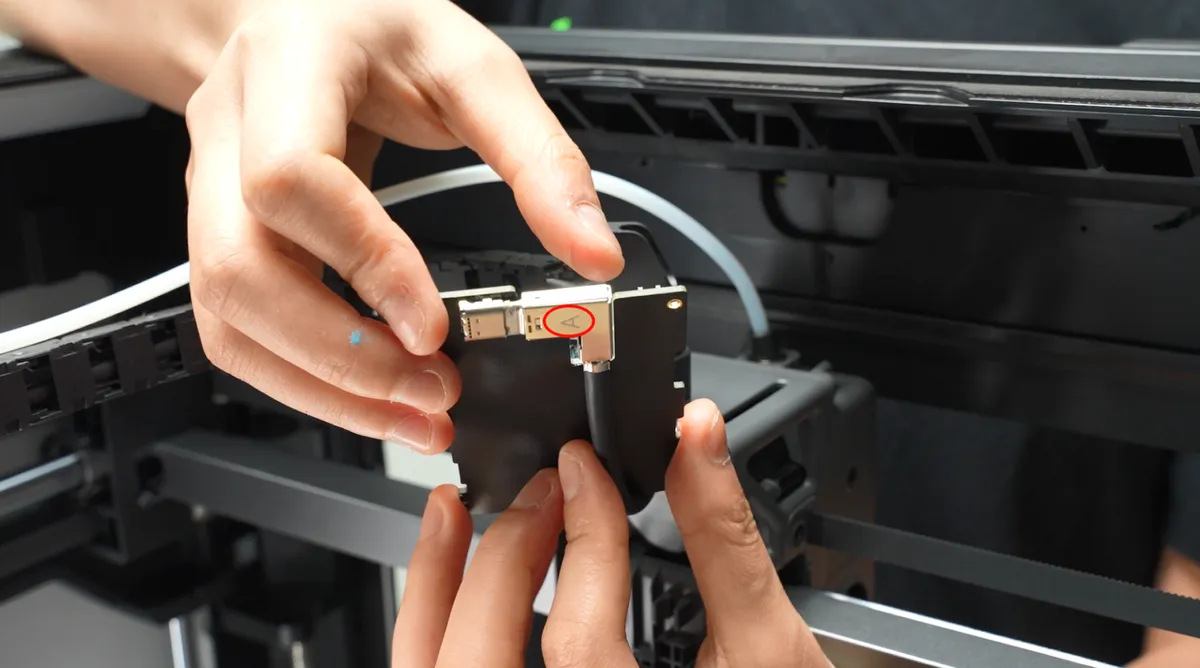

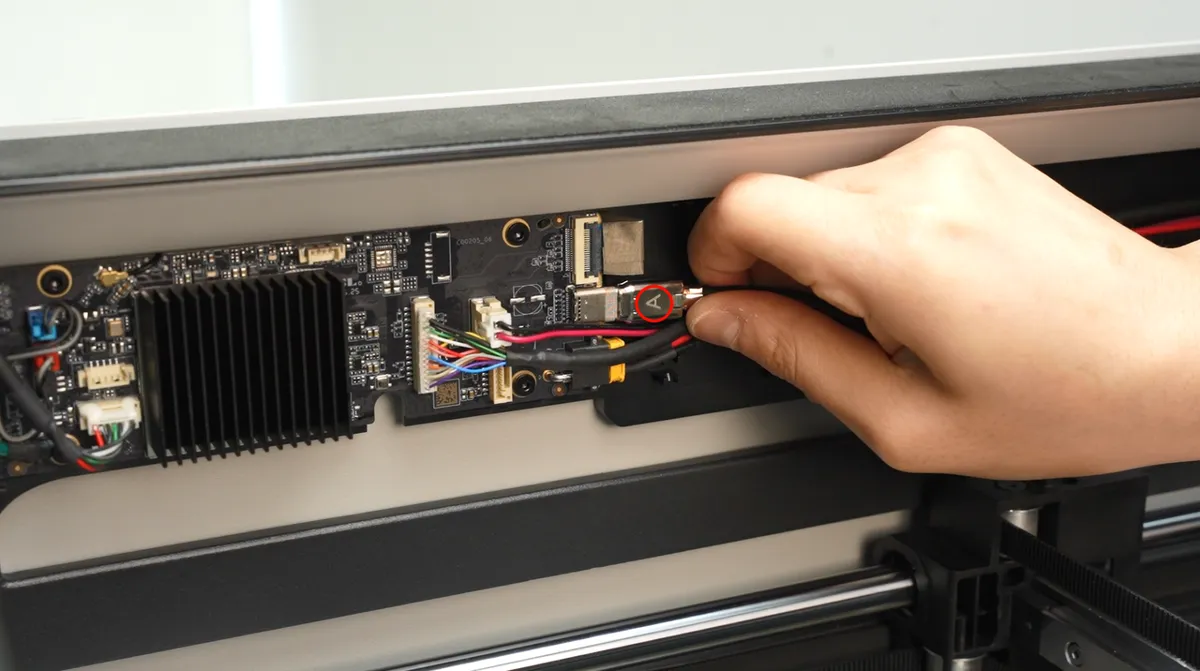

Sluk printeren. Se vejledningen til udskiftning af USB-C-kablet for at kontrollere, om begge ender af USB-C-kablets stik sidder løst. Genstart printeren, klik på "Home" på skærmen, og kontrollér, om det lykkes.

• Hvis homing lykkes, er problemet løst.

• Hvis ikke, bedes du oprette en supportsag.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type fejl:
