Homing- og nivelleringsfejl på A1-serien

Homing

En homing-proces betyder, at printeren registrerer stopperne for XYZ-akserne for at bestemme printhovedets nulkoordinater i det tredimensionelle rum. Under homing bruger printeren motorerne til X-aksen (printhovedet bevæger sig) og Y-aksen (heatbed bevæger sig) til at registrere belastning og afgøre, om de har nået deres grænser. For Z-aksen får homing printhovedet til at sænke sig, indtil dysen rører heatbed. Eddy current-sensoren over hotend registrerer, om dysen har fået kontakt med heatbed.

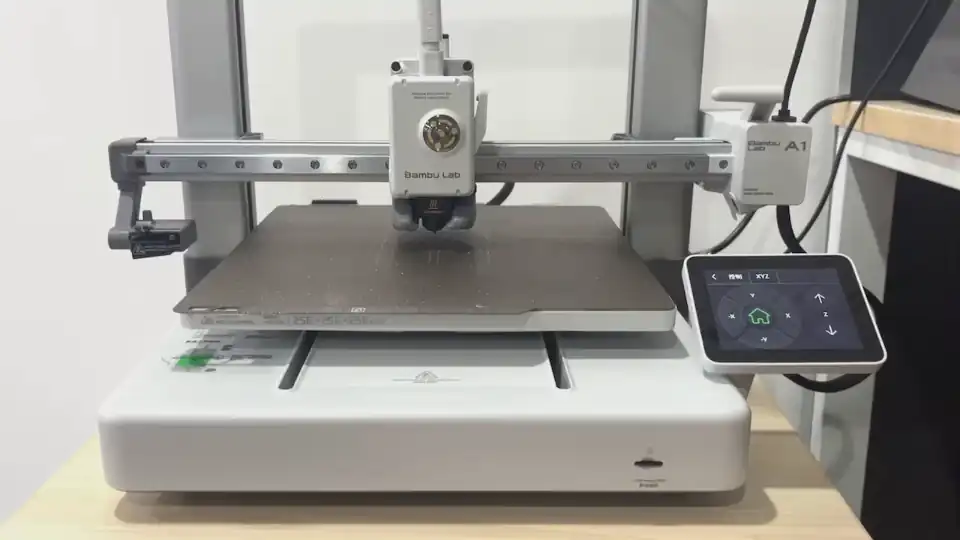

Homing-processen er vist herunder:

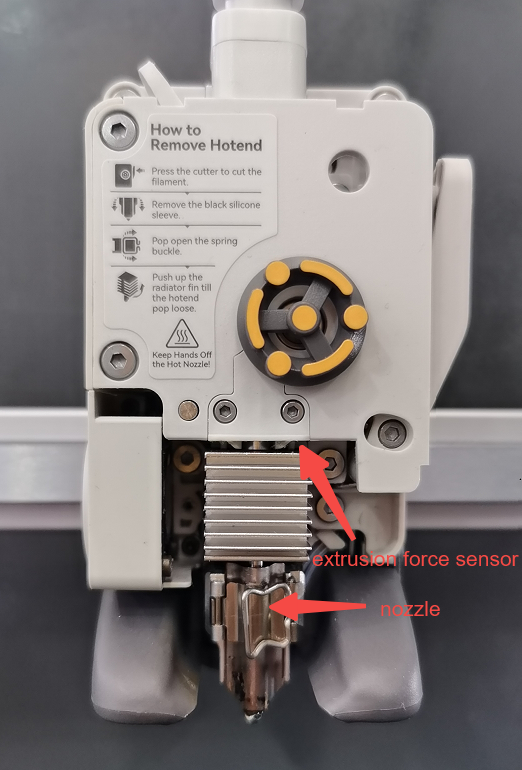

Her ses, hvor eddy current-sensoren sidder i printhovedet:

Nivellering af heatbed

Stil printeren på en flad overflade, så alle fire hjørner af printeren er i samme plan, så ingen dele hænger ud over kanten.

Vælg Bed Leveling på siden for afsendelse af printjob, eller Auto Bed Leveling på siden Calibration. Så udfører printeren en heatbed-nivellering, der kan udligne afstandsforskellen mellem dysen og heatbed, som skyldes en uplan eller forskudt heatbed. Ved at sikre en ensartet afstand mellem dysen og heatbed på forskellige steder opnår du en bedre kvalitet af første lag.

Bed-nivellering før print

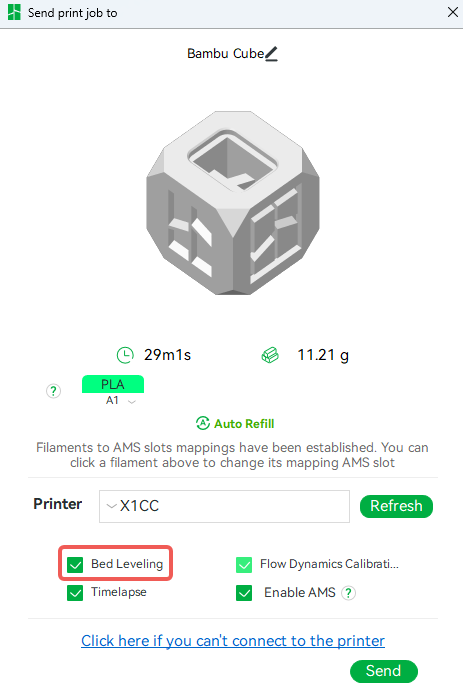

Inden du printer fra Bambu Studio eller på printerens skærm, skal du vælge Bed leveling, så printeren nivellerer heatbed, før printet starter.

Hvis du bruger Bambu Studio version 1.8 eller tidligere, udfører printeren en hurtig nivellering på 5 steder og sammenligner med de tidligere data. Hvis forskellen er for stor, udfører printeren en fuld heatbed-nivellering. Hvis ikke, starter printet uden en fuld heatbed-nivellering. Antallet af steder ved en fuld heatbed-nivellering er 6*6 for A1 mini og 7*7 for A1.

Hvis du har opdateret Bambu Studio til version 1.9 (Bambu Studio 1.9.1 Release Notes) og printerens firmware til version 1.03, understøttes delvis bed-nivellering. Printeren nivellerer heatbed ud fra omridset af det slicede objekt i stedet for hele byggepladens areal. Det reducerer forberedelsestiden markant.

Bed-nivellering i kalibrering

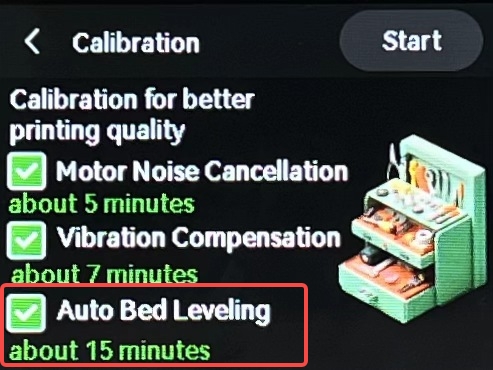

Indstillingen Auto Bed Leveling på siden Calibration giver printeren mulighed for at nivellere heatbed endnu grundigere. Antallet af steder, der nivelleres, er 18*18 for A1 mini og 21*21 for A1. En fuld heatbed-nivellering på kalibreringssiden hjælper bedre med at opnå en god kvalitet af første lag. Især efter udskiftning af heatbed, byggeplade, hotend eller varmeelementet anbefaler vi kraftigt at udføre en heatbed-nivellering fra kalibreringssiden.

Almindelige årsager til homing-fejl:

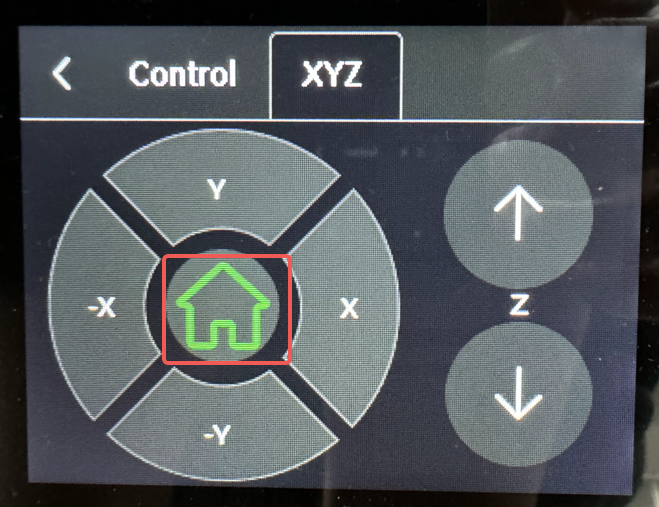

Bemærk: Hvis du vil udføre en homing-proces på printerskærmen, i Bambu Studio eller i Bambu Handy, må dysetemperaturen ikke være højere end 140°C. Hvis den er højere, homer printeren først XY-akserne og derefter Z-aksen, når dysetemperaturen falder til 140°C eller derunder.

1: Unormale data fra eddy current-sensoren

Eddy current-sensoren har en afbrudt forbindelse

Under homing kan XY-akserne homes normalt. Derefter bevæger printhovedet sig til midten af heatbed, hæver sig lidt, sænker sig lidt og stopper. Det sænker sig ikke nok til at røre heatbed. Printeren rapporterer en fejl om, at Z-homing mislykkedes.

HMS-fejlinformation: HMS_0300-1800-0001-0004: Data fra ekstruderingskraftsensoren er unormale, sensoren er sandsynligvis defekt.

Årsager og løsninger:

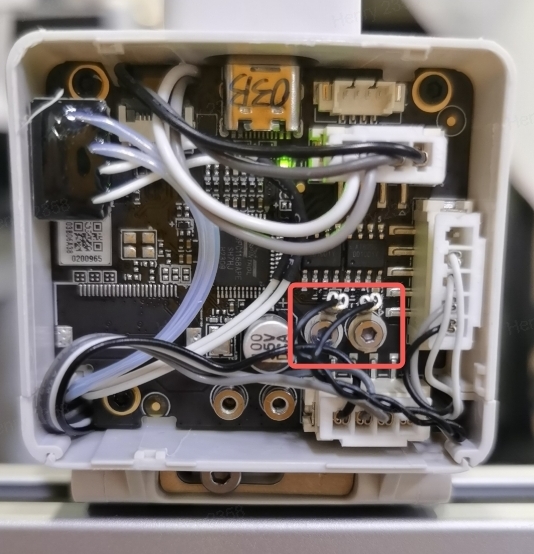

Dette skyldes normalt, at printeren ikke kan modtage data fra eddy current-sensoren. Tjek forbindelsen mellem eddy current-sensoren og TH-boardet.

• Hvis problemet stadig fortsætter, kan det være, at eddy current-sensoren er defekt, eller at TH-boardet fejler. Se wiki-artiklen ovenfor for at tjekke, om eddy current-sensorens ledning er fastgjort på skruen på TH-boardet. Hvis ledningen er løs, så spænd den og prøv igen.

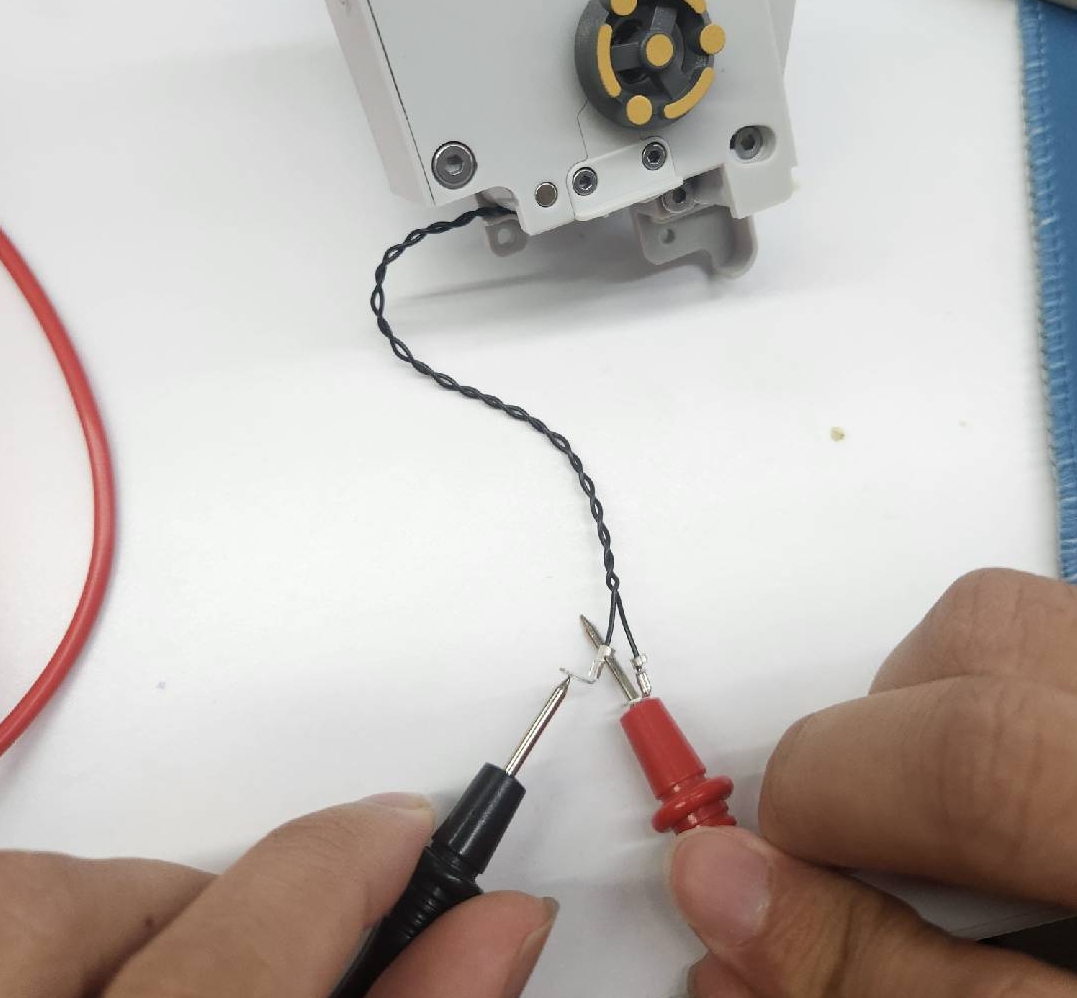

• Det anbefales at bruge et multimeter til at teste forbindelsen. Hvis der er forbindelse, så tjek eddy current-sensorens kabel eller TH-boardet.


• Hvis skruen på TH-boardet, der fastgør ledningen, er gået i stykker, så kontakt vores kundesupport.

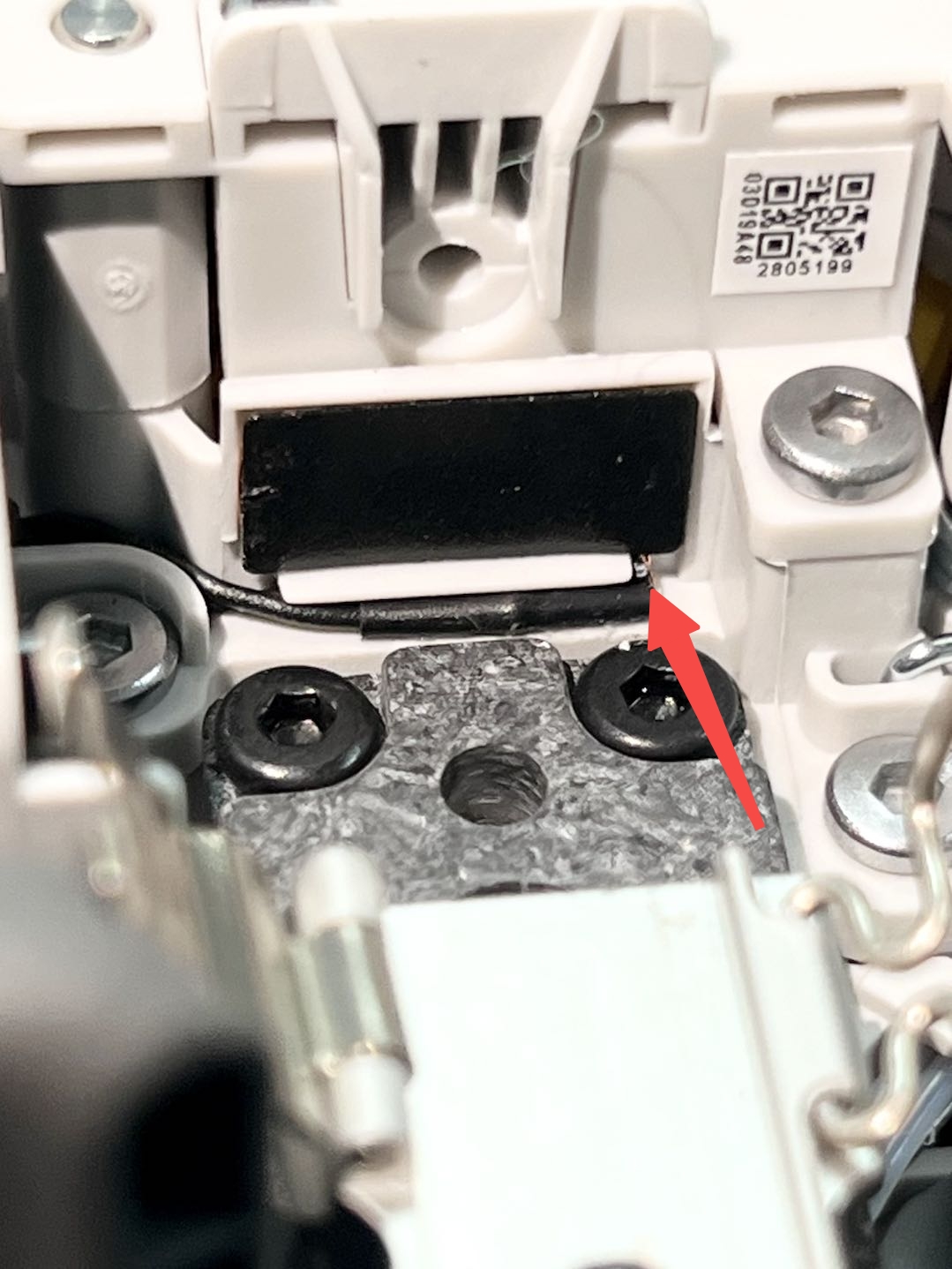

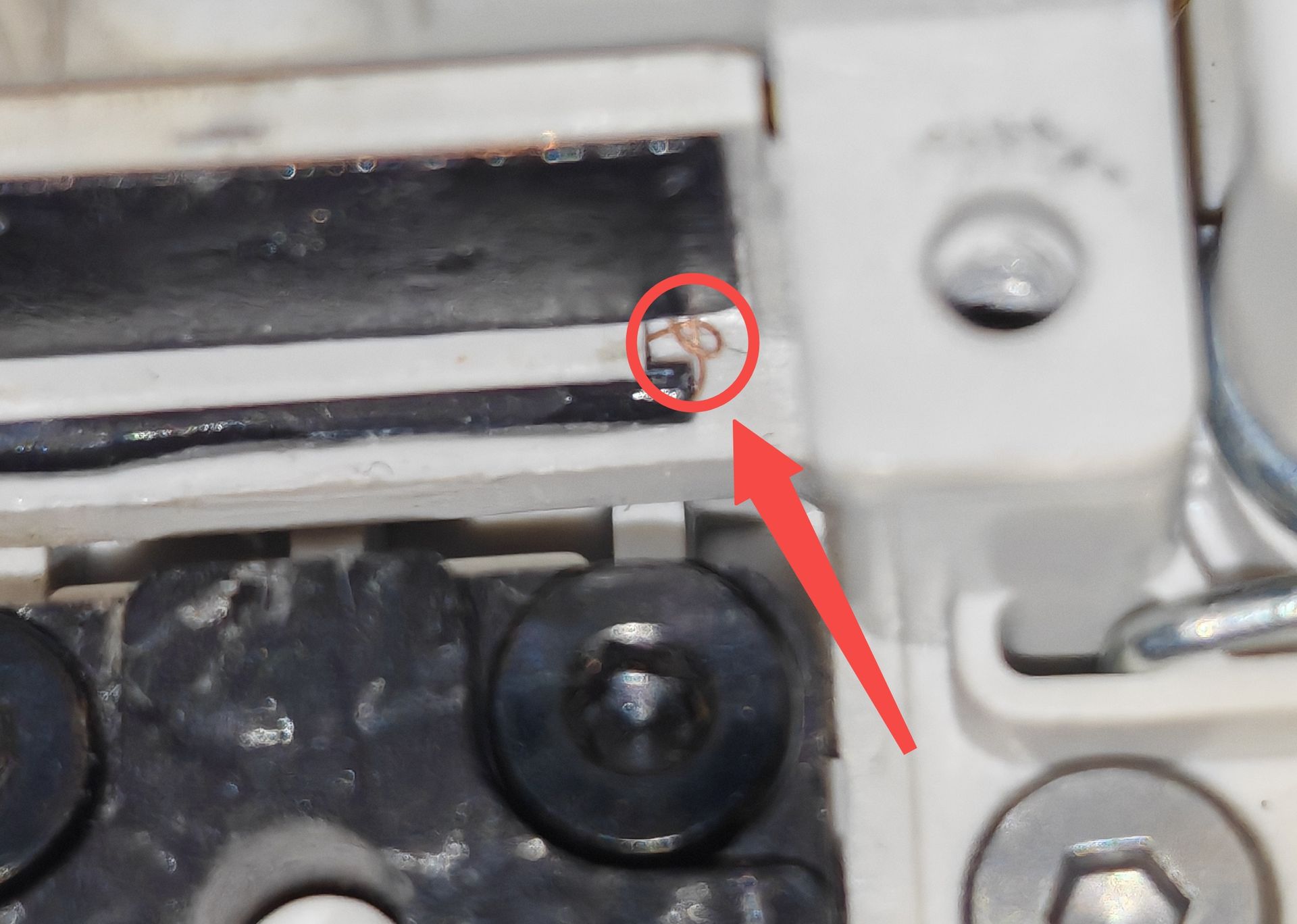

Forkert håndtering under installation af hotend eller en dyseklump kan beskadige eddy current-sensoren, hvilket fører til denne fejl. Du kan tage hotend af og tjekke, om eddy current-sensoren på ekstruderen er beskadiget.

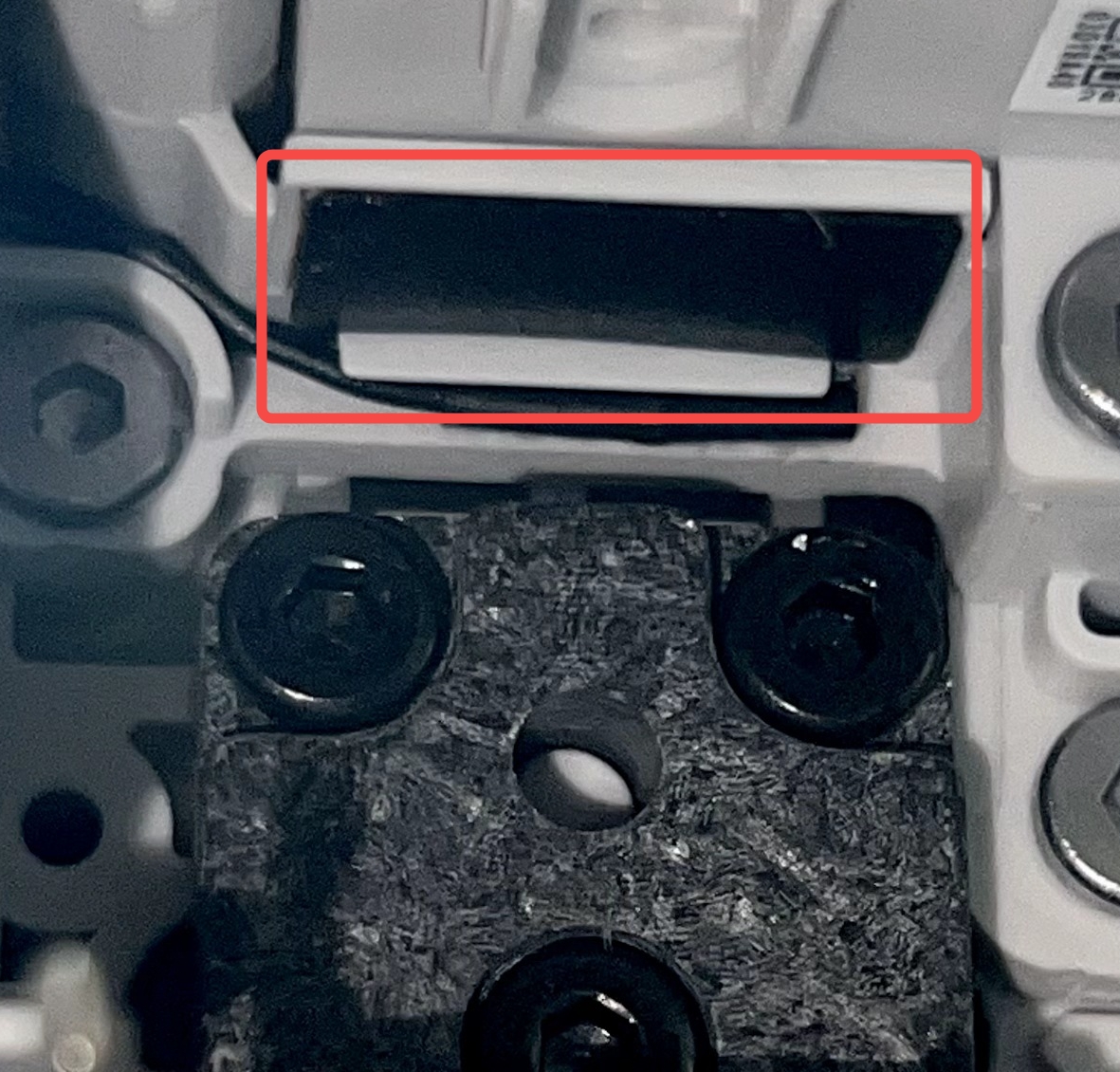

BEMÆRK: Fjern ikke den sorte acetattape, da det kan få eddy current-spolen til at gå i stykker.

Lav følsomhed fra eddy current-sensoren

HMS-fejlinformation: HMS_0300-1800-0001-0002: Følsomheden af ekstruderingskraftsensoren er lav, hotend er muligvis ikke installeret korrekt.

Årsager og løsninger:

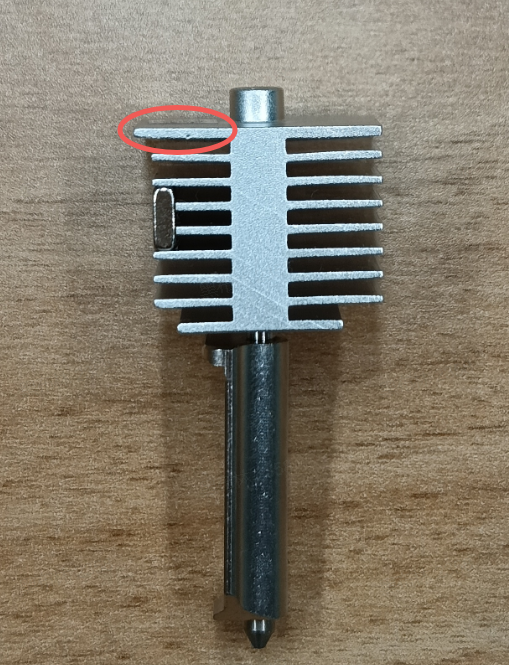

Dette skyldes, at det registrerede signal fra eddy current-sensoren er lavt. Det kan være, at hotend ikke er installeret korrekt, eller at den øverste køleribbe på hotend er deformeret. Tag hotend af og tjek, om køleribben er bøjet nedad. Normalt skal den være plan eller let bøjet opad. Hvis der ikke er nogen synlig deformation, så installer hotend og tryk på homing-knappen på skærmen for at se, om homing-processen er normal. Derudover kan tredjeparts-hotends potentielt forårsage dette problem.

Ingen hotend

HMS-fejlinformation: HMS_0300-1800-0001-0001: Værdien fra ekstruderingskraftsensoren er lav, dysen ser ud til ikke at være installeret.

Årsager og løsninger:

Den primære årsag til denne fejl er, at printeren registrerer et svagt signal fra eddy current-sensoren, hvilket kan skyldes, at hotend ikke er installeret. Geninstaller den og prøv igen. Derudover kan tredjeparts-hotends potentielt forårsage dette problem.

2: Z-motoren sidder fast

Under homing sænker printhovedet sig hurtigt til et bestemt punkt og begynder derefter at hæve sig, mens fejlen om mislykket Z-homing rapporteres.

HMS-fejlinformation: HMS_0300-1800-0001-0005: Z-aksens motor satte sig fast under bevægelse, tjek om der er fremmedlegemer på Z-sliderne eller Z-tandremshjulene, eller om ekstruderingskraftsensoren er unormal.

Årsager og løsninger:

• Noget sidder fast i Z-aksens bane, hvilket får motoren til at opleve for stor belastning under nedsænkning. Tjek først, om der er modeller tilbage på byggepladen. Hvis der er, så fjern dem. Tjek derefter for snavs på Z-aksens spindelstyr. Rengør grundigt, smør styrene og prøv igen.

• Hvis spindlen er synligt bøjet, så optag en video og kontakt vores kundesupport.

3: Dårlig præcision ved gentagne berøringer

Under homing rører dysen samme sted snesevis af gange. Derefter rapporteres fejlen om mislykket Z-homing.

Dette skyldes hovedsageligt, at koordinaterne mellem to på hinanden følgende berøringer afviger meget fra hinanden, hvilket får printeren til at forsøge igen og igen. Der er i øjeblikket ingen HMS-fejlinformation for dette problem.

Årsager og løsninger:

• Betydelige vibrationer i omgivelserne.
  Placer printeren i et stabilt miljø og prøv igen.

• Dysen er ikke ren, der sidder materiale på den, eller printhovedet rammer noget blødt i stedet for byggepladen.
  Rengør dysen og prøv igen.

• Hotend-holderen er løs. Hotend kan nemt vrikkes med hånden ==(Pas på forbrændinger! Sørg for, at temperaturen er faldet, før du forsøger dette!)==.
  Spænd sikringsskruerne på varmeelementet, der fastgør dysen. Sørg for, at dysen sidder solidt fast, og prøv igen. For detaljerede instruktioner, se A1 Series First Layer Print Issues - First Layer Too Low, Hotend Moving

4: Ekstern kraft registreret i luften af dysen

Under homing registrerer dysen en ekstern kraft i luften, mens den sænker sig. Den rører i luften og hæver sig derefter. Fejlen om mislykket Z-homing rapporteres efter 5 forsøg.

Dette skyldes, at høj følsomhed får dysen til fejlagtigt at registrere objekter i luften. Til sidst fører dårlig præcision fra gentagne berøringer til mislykket homing. Der er i øjeblikket ingen HMS-fejlinformation for dette problem.

Årsager og løsninger:

1. Følsomhedstærsklen for eddy current-sensoren er for høj. Vi anbefaler at opdatere printerens firmware til den nyeste version (1.03 eller nyere).

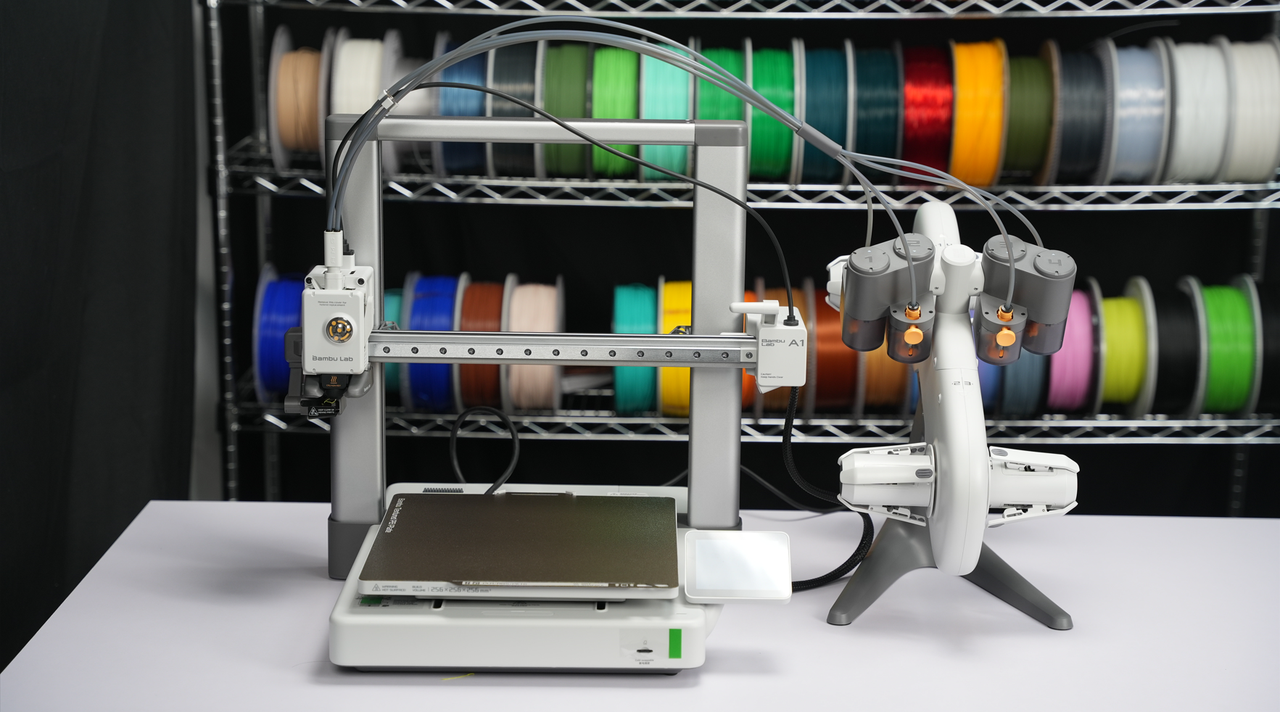

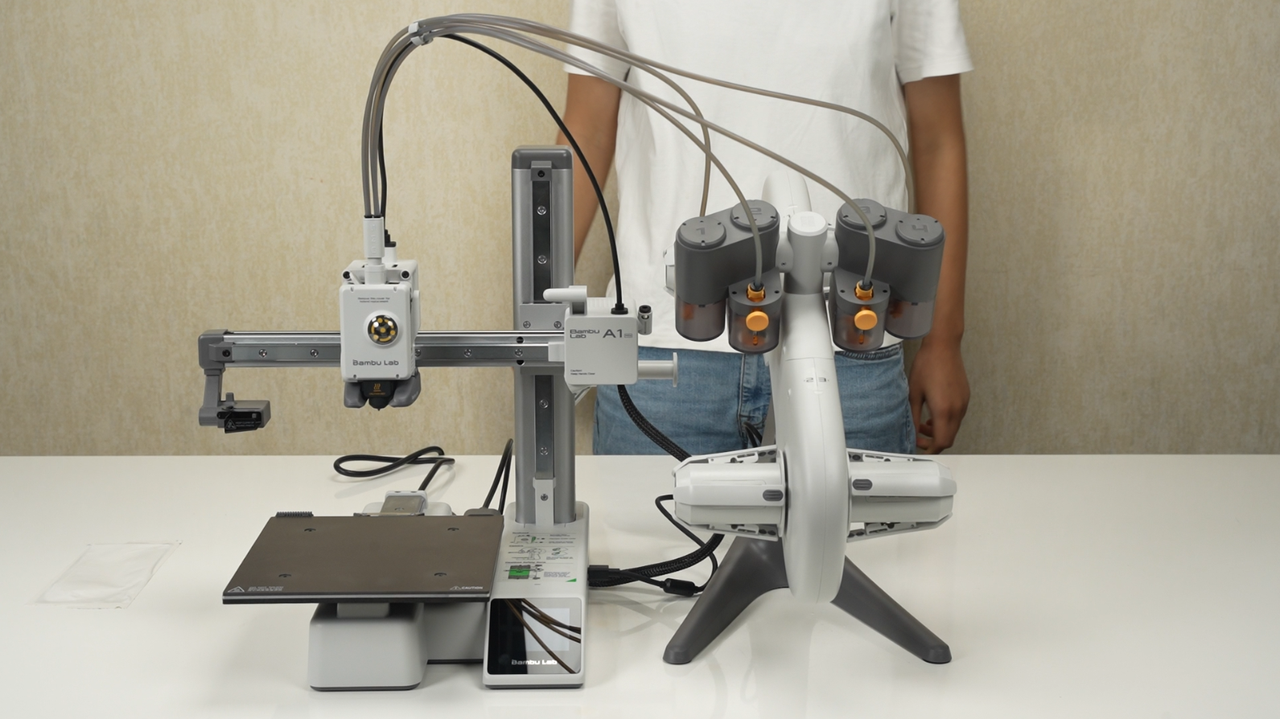

2. PTFE-slangerne på filament-hubben er bøjet for meget og udøver for stor kraft på filament-hubben. Det kan føre til fejlagtige berøringer. Ret PTFE-slangerne på filament-hubben til, og undgå at montere tilbehør på dem for at undgå utilsigtet kraft. Placer derefter printeren et stabilt sted og prøv igen.

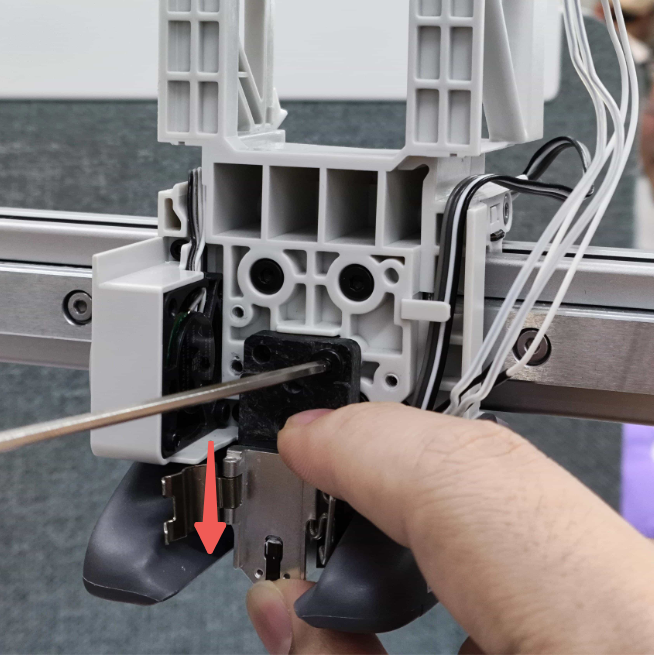

3. Frekvensen, som eddy current-sensoren registrerer, er for høj. Prøv at løsne skruerne på varmeelementet, tryk det manuelt ned, og spænd derefter skruerne igen. Det fastgør varmeelementet i en lidt lavere position. Alternativt kan du udskifte hotend eller varmeelementet og prøve igen.


Almindelige årsager til mislykket heatbed-nivellering:

Inden heatbed-nivellering udfører printeren først homing. Derfor vil problemerne ovenfor også få nivelleringen til at mislykkes. Hvis homing lykkes, men nivelleringen mislykkes, er de almindelige årsager følgende:

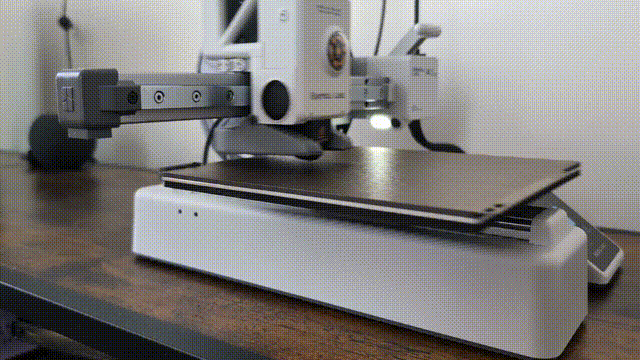

Mislykket heatbed-nivellering rapporteres, efter dysen gentagne gange rører samme sted.

Årsager og løsninger:

1. Filament klæber til dysen. Tjek, om smeltet filament klæber til dysen under heatbed-nivellering. Det fører til mislykket nivellering på grund af dårlig præcision fra gentagne berøringer på heatbed. Hvis dette sker, så rengør dysen og prøv igen.

2. Der er et blødt punkt på heatbed, eller heatbed er ikke stabil. Hvis heatbed ikke er fastgjort eller er ustabil, kan det også forårsage flere berøringer samme sted under nivellering (især omkring kanterne af heatbed). Tjek, om heatbed er løs, og spænd skruerne for at fastgøre den. Tjek også for uregelmæssigheder i Y-aksens styr. Hvis heatbed fortsat er ustabil og ikke kan udbedres, så optag en video og kontakt vores kundesupport.

3. Der mistes trin på XY-akserne, hvilket fører til fejl på bestemte steder under nivellering. Hvis printhovedet mister trin på XY-akserne under homing, afviger den samlede koordinat. Det kan muligvis forårsage en mislykket nivellering. For eksempel kan dysen røre silikoneviskeren eller bevæge sig uden for heatbed ud i luften under nivellering. Tjek for fremmedlegemer, der forstyrrer XY-akserne. Hvis der er, så rengør dem og prøv igen. Hvis problemet fortsætter, så optag en video af homing- og nivelleringsprocesserne og kontakt vores kundesupport.
