Fejlfindingsguide til A2L: varmebordet varmer ikke op

Hvornår skal du bruge den?

Når enheden viser et eller flere af følgende symptomer eller fejl, kan du følge trinnene i denne artikel til fejlfinding.

Symptomer

• Varmebordets temperatur vises som 0°C
• Skærmen viser en højere varmebordstemperatur end den faktiske
• Efter at du har sat bordtemperaturen, varmer varmebordet ikke op i lang tid
• Der rapporteres en temperaturkontrolfejl, som afbryder processen under opvarmning af varmebordet

Relevante HMS-fejlkoder

• Hvis der vises en bestemt HMS-fejlkode på skærmen, anbefales det at gå direkte til "Anbefalet fejlfindingsforløb" i tabellen ovenfor og springe til det relevante trin.
• Hvis du kun ser symptomerne uden at kende den konkrete fejlkode, så følg trin 1 til 4 nedenfor i rækkefølge.

Mulige årsager

• Dårlig kontakt, løse forbindelser eller frakobling af varmebordets signalkabel eller strømkabel
• Fejl på AC-boardet
• Fejl på varmebordets temperatursensor eller temperaturmålingskabel
• Åbent kredsløb/kortslutning i varmebordets varmelegeme, unormal modstandsværdi
• Fejl på mainboardet

Nødvendigt værktøj og materialer

• H2.0/1.5 unbrakonøgle
• Stjerneskruetrækker
• Pincet
• Multimeter

Fejlfindingstrin

Bemærk: Før du udfører noget vedligeholdelsesarbejde på printeren og dens elektronik (inklusive toolhead-kabler), skal du slukke for printeren og afbryde strømforsyningen for at undgå utilsigtede tryk på skærmen eller kortslutninger, der kan beskadige elektronikken og udgøre en sikkerhedsrisiko.

Når du udfører vedligeholdelse eller fejlfinding på printeren, skal du først kontrollere temperaturen på hotend og varmebord og undgå at arbejde, mens delene er varme. Hvis du er nødt til at arbejde, mens delene er varme, så brug varmebestandige handsker, så arbejdet udføres sikkert og effektivt.

Trin 1: Tjek varmebordets kabelforbindelser

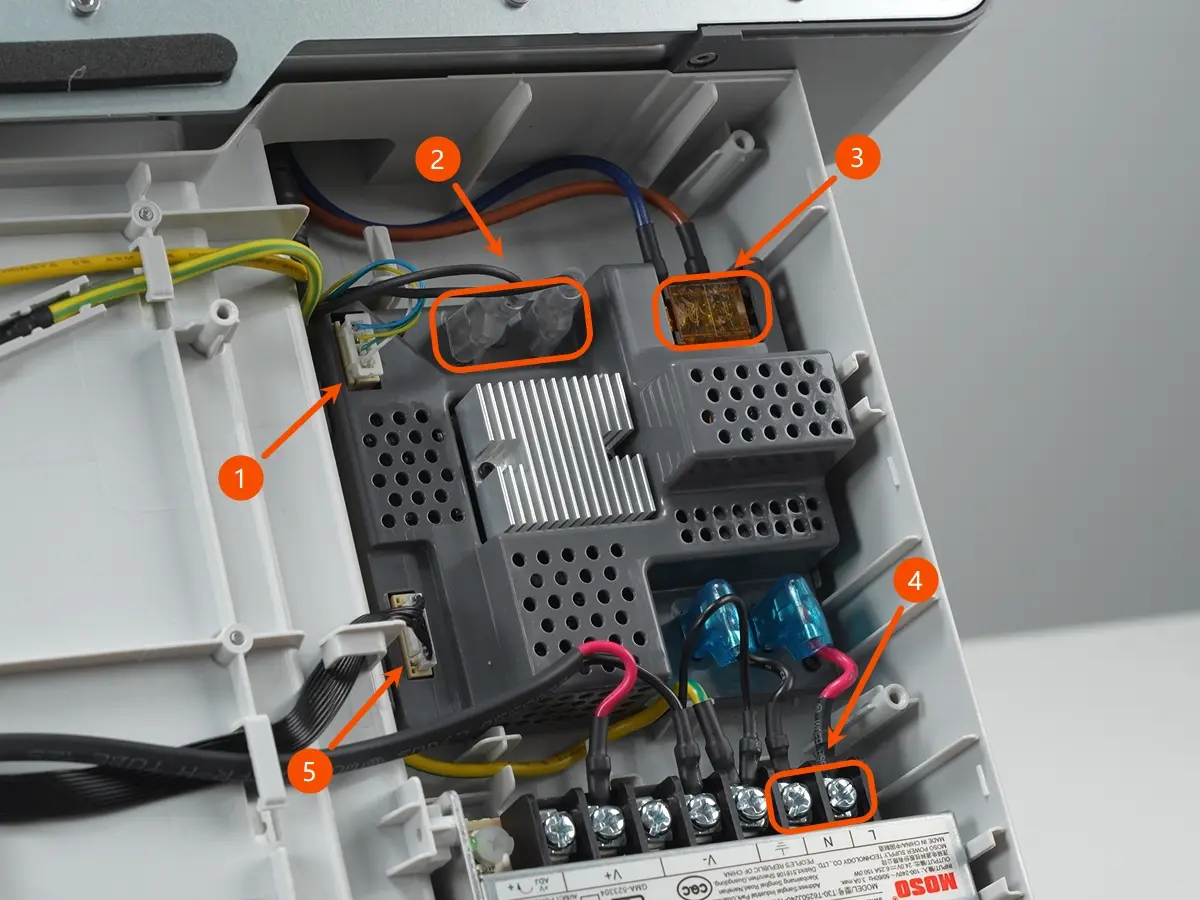

1. Følg guiden til udskiftning af AC-board for at frilægge AC-boardet, og tilslut derefter følgende to kabler igen:
   • Varmebordets signalkabel (#1)
   • Varmebordets varmekabel (#2)

2. Placer bunddækslet midlertidigt tilbage (du kan lade skruerne være løse indtil videre), tænd for enheden, og test:
   • Viser skærmen den korrekte bordtemperatur?
   • Kan varmebordet varme normalt op, efter du har sat varmebordstemperaturen?

3. Vurder resultatet:
   • ✅ Temperaturen er normal → Gentilslutningen har løst problemet. Fastgør bunddækslet for at afslutte vedligeholdelsen.
   • ❌ Temperaturen er stadig unormal → Gå videre til trin 2.

Trin 2: Tjek AC-boardets tilstand

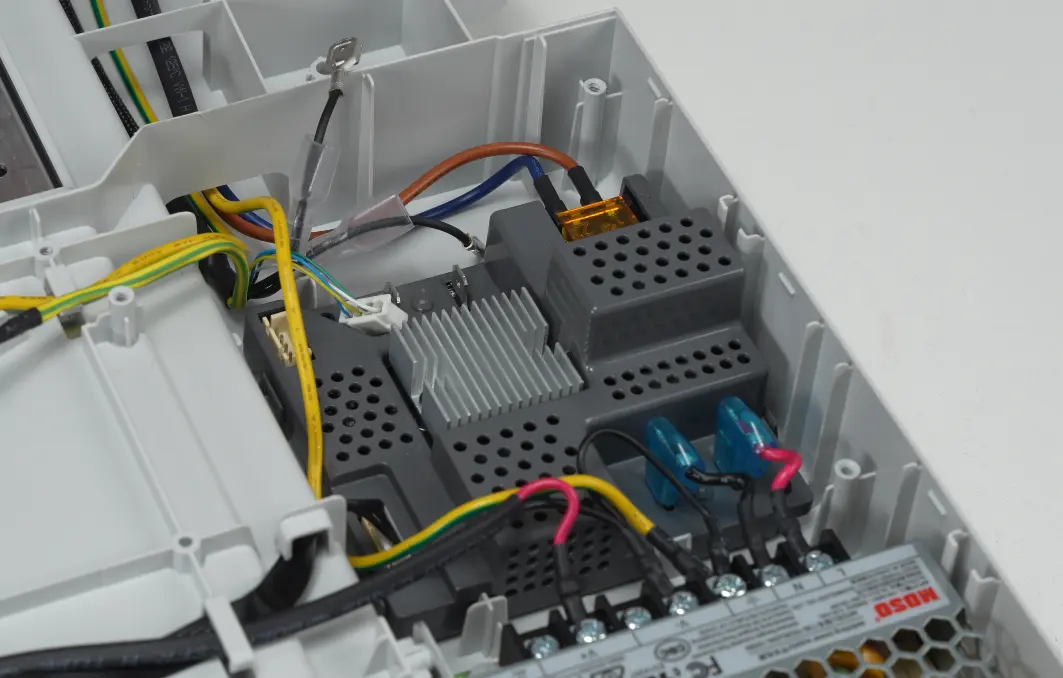

Kontroller, om komponenterne på AC-boardet viser tegn på svidning eller brand.

Vurder resultatet:

• ❌ Synlig svidning / skade → Følg guiden til udskiftning af AC-board for at udskifte AC-boardet, og test igen.
• ✅ Ingen synlige fejl → Gå videre til trin 3.

Trin 3: Mål modstanden i varmebordets kabler

For vejledning i at måle modstand med et multimeter, se: Sådan bruger du et multimeter til at tjekke kredsløb.

Mål NTC-temperatursensorens modstand

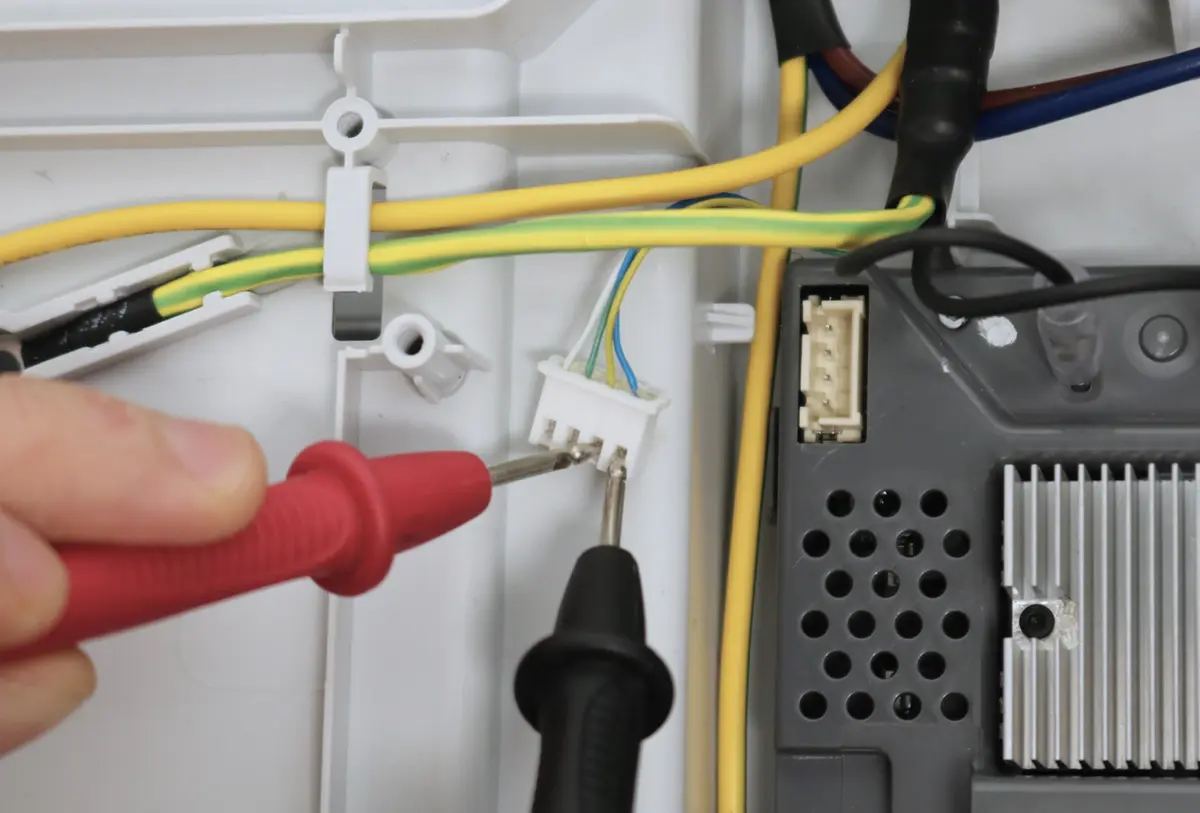

1. Tag forsigtigt varmebordets signalkabel ud, og brug et multimeter til at måle modstanden mellem den gule og den blå ledningsterminal.

2. Ved stuetemperatur (20~25°C) bør modstanden ligge i intervallet 100~125 kΩ. Brug tabellen nedenfor til at vurdere, om modstanden er normal:

   Omgivelsestemperatur (°C)	Normalt modstandsinterval (kΩ)
   0~20	327~124
   20~40	124~53

   Bemærk: Når temperaturen stiger, falder modstanden (NTC-karakteristik).

3. Vurder resultatet:

   • ❌ Modstanden er tydeligt unormal (f.eks. åbent kredsløb, kortslutning eller langt uden for intervallet i tabellen) → Fejl i temperaturmålingskredsløbet. Følg guiden til udskiftning af varmebord for at udskifte varmebordet.
   • ✅ Modstanden er normal → Hvis fejlen fortsætter, gå videre til trin 4.

Mål varmelegemets modstand

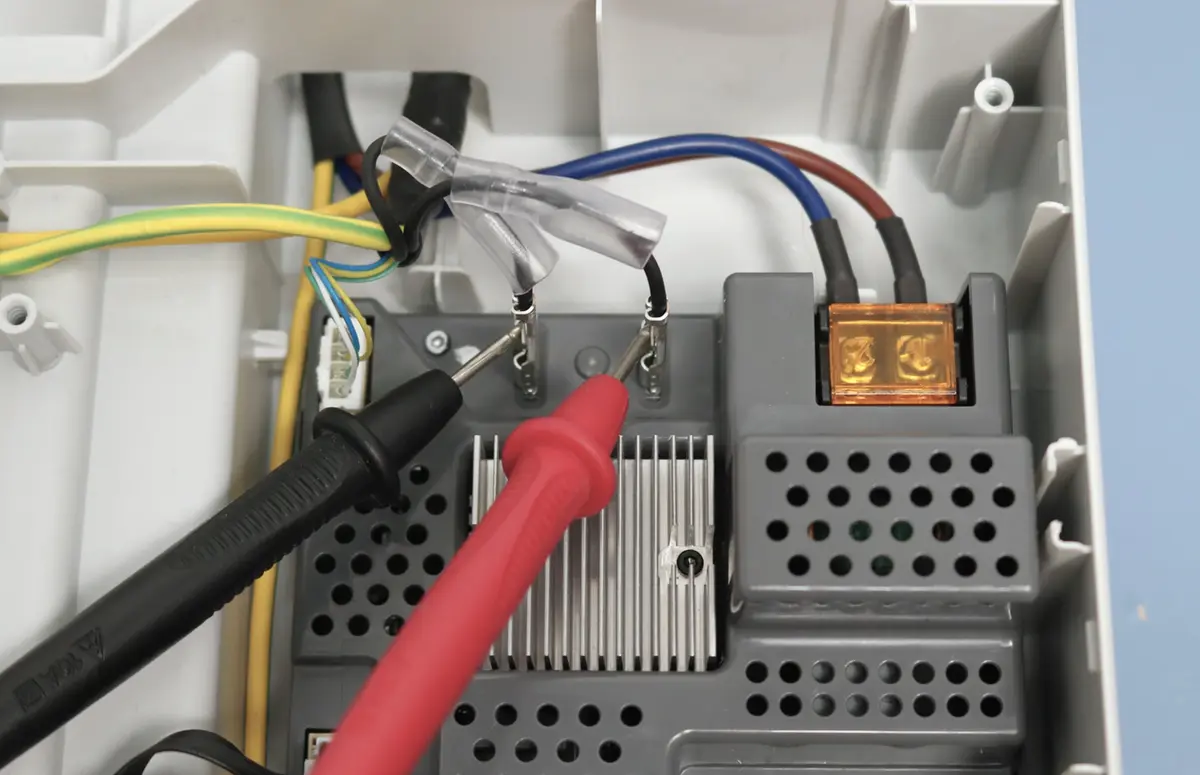

1. Tag forsigtigt varmebordets varmekabel ud, og mål modstanden mellem de to ender af stikket.

2. Sammenlign aflæsningerne med tabellen nedenfor for at vurdere, om modstanden er normal:

   Enhedsversion	Normal modstand
   110V-version	Ca. 15 Ω
   220V-version	Ca. 60 Ω

3. Vurder resultatet:

   • ❌ Modstanden er tydeligt unormal (åbent kredsløb, kortslutning eller markant afvigelse) → Fejl i varmekredsløbet. Følg guiden til udskiftning af varmebord for at udskifte varmebordet.
   • ✅ Modstanden er normal → AC-boardet eller mainboardet kan være defekt. Gå videre til trin 4.

Trin 4: Mål modstanden i Mainboard-AC-kablet

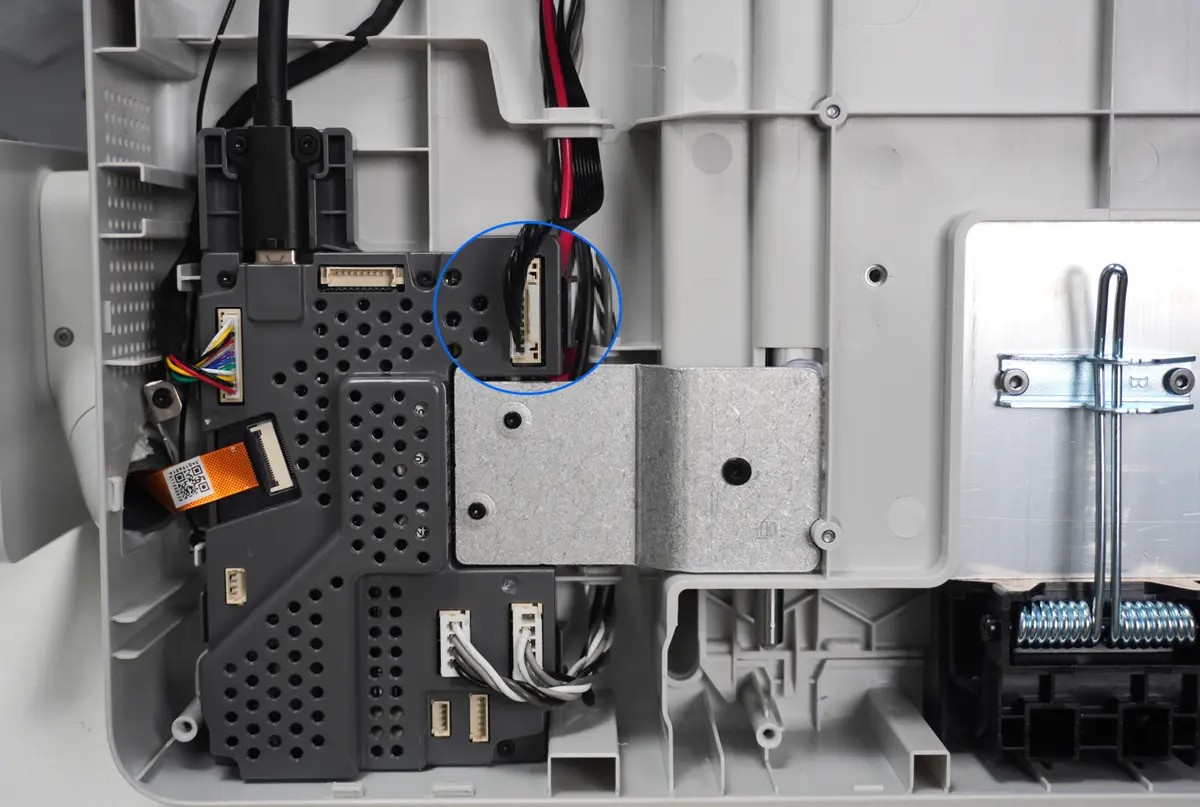

1. Tag forsigtigt AC-endens stik på Mainboard-AC-kablet ud.

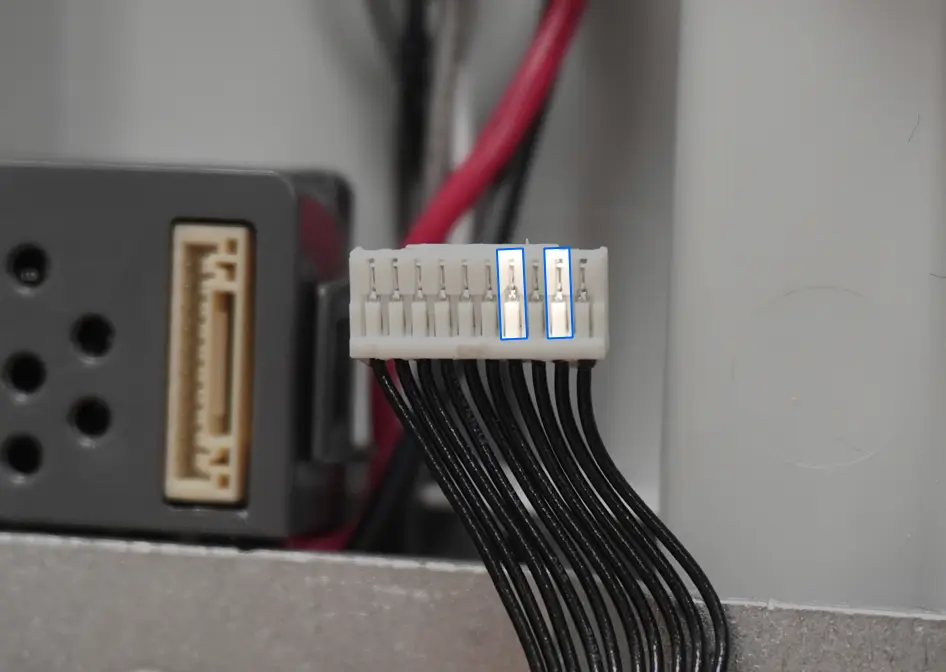

2. Brug et multimeter til at måle de to porte, der er vist på figuren nedenfor:

3. Ved stuetemperatur (20~25°C) er den normale modstand 55~60 kΩ.

   Bemærk: Når temperaturen stiger, falder modstanden.

4. Vurder resultatet:

   • ❌ Modstanden er tydeligt unormal → Mainboard-AC-kablet er defekt. Følg guiden til udskiftning af Mainboard-AC-kabel for at udskifte det.
   • ✅ Modstanden er normal → Mainboardet eller AC-boardet kan være defekt:
     • Følg først guiden til udskiftning af mainboard for at udskifte mainboardet.
     • Hvis fejlen fortsætter efter udskiftningen, så følg guiden til udskiftning af AC-board for at udskifte AC-boardet.
