A2L manuel bed-nivellering

Nødvendigt værktøj og materialer

• USB-drev
• H2.0 unbrakonøgle
• Testmodel til bed-nivellering: Manual Bed Leveling Block.3mf
• Nivellerings-G-code-fil: Manual_bed_screws_adjust_assist.gcode

Manuel nivelleringsproces

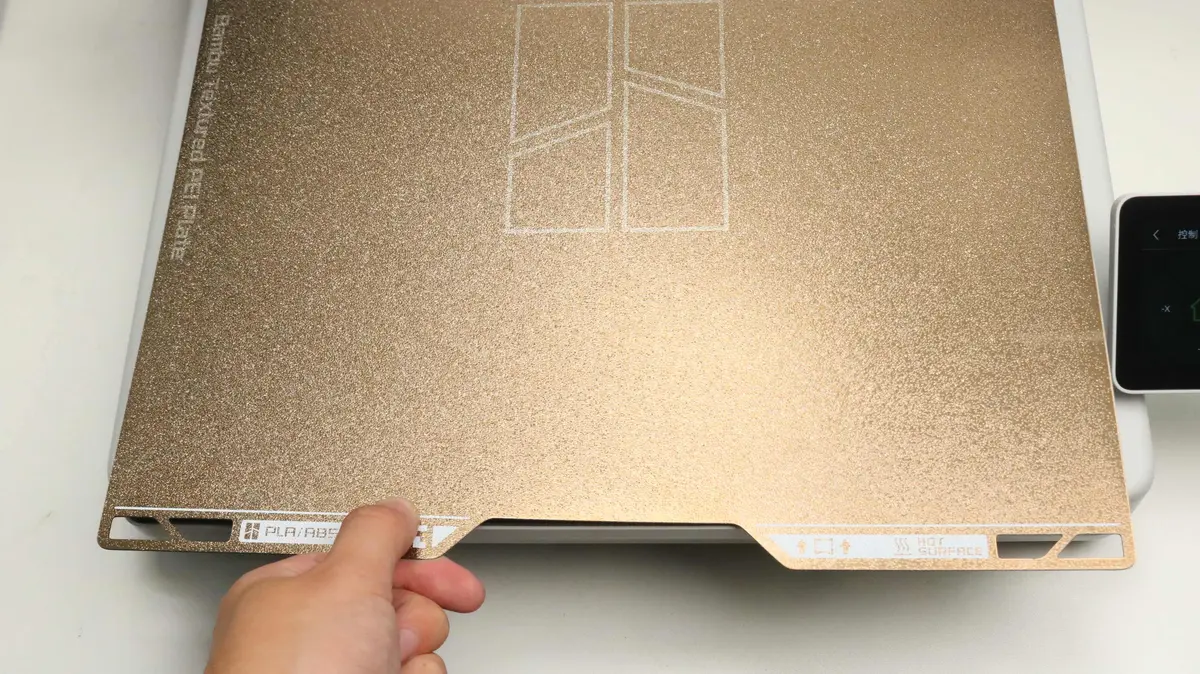

Trin 1. Fjern byggepladen

Fjern byggepladen for at få adgang til varmebeddets nivelleringsskruer.

Trin 2. Forspænd nivelleringsskruerne

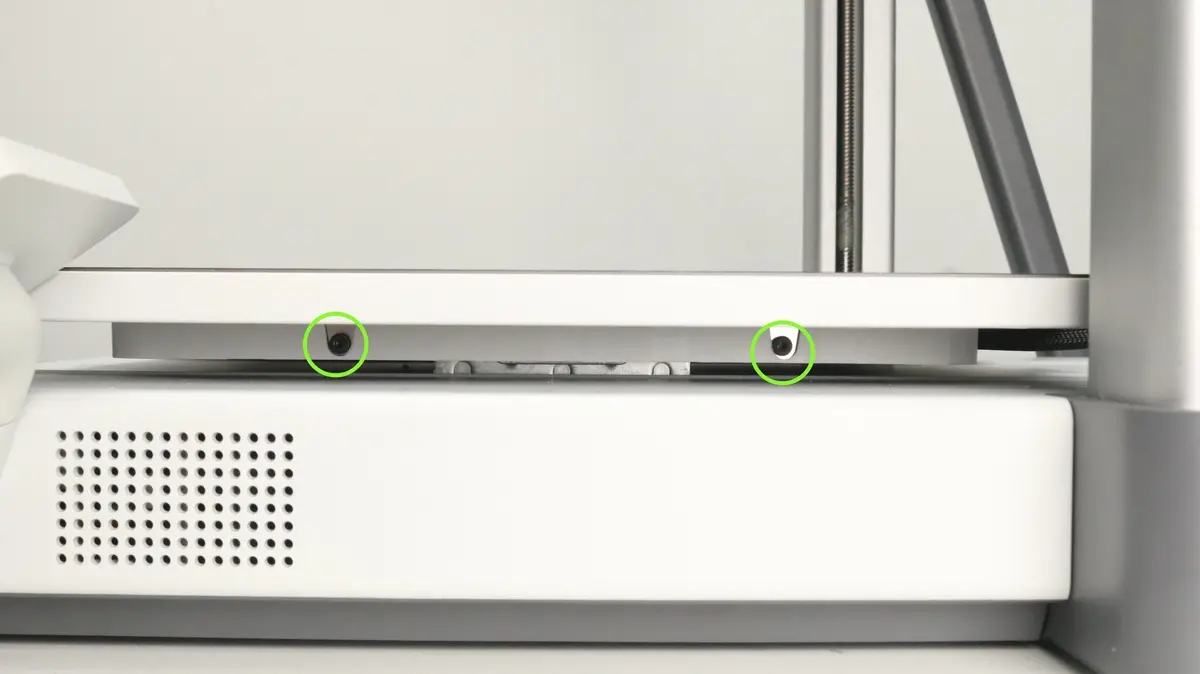

Find de to låseskruer på højre side af varmebeddet, og løsn dem 2-3 omgange.

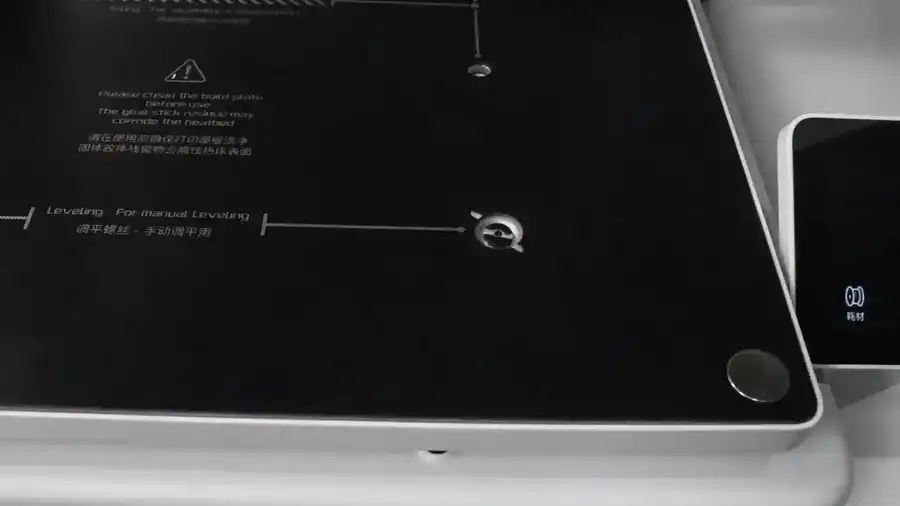

Tryk ned på varmebeddet for at sikre, at låseskruerne ikke længere begrænser dets bevægelse.

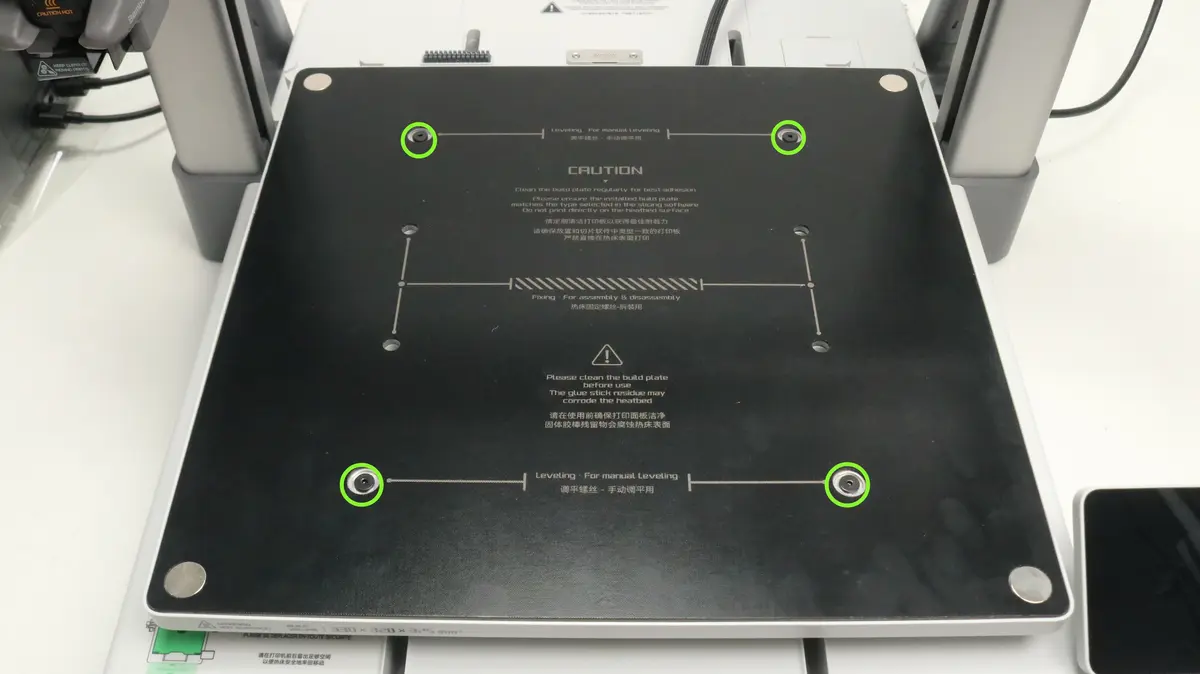

Find de fire nivelleringsskruer over varmebeddet, og brug en H2.0 unbrakonøgle til at spænde de fire justerbare skruer helt (drej med uret, indtil de sidder helt i bund).

Da manuel bed-nivellering kræver, at de fire hjørneskruer justeres i hånden, skal alle fire nivelleringsskruer først spændes helt for at sikre tilstrækkeligt justeringsområde i de senere trin.

Trin 3. Kør G-code-filen

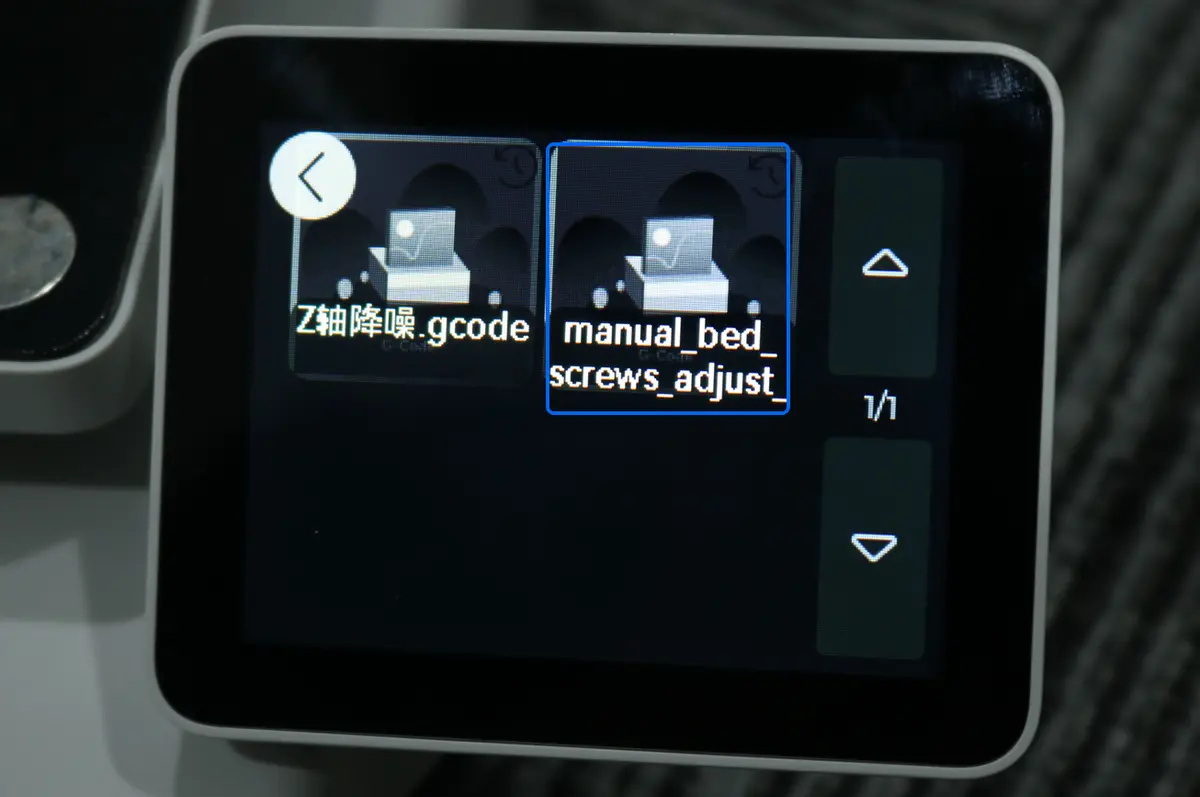

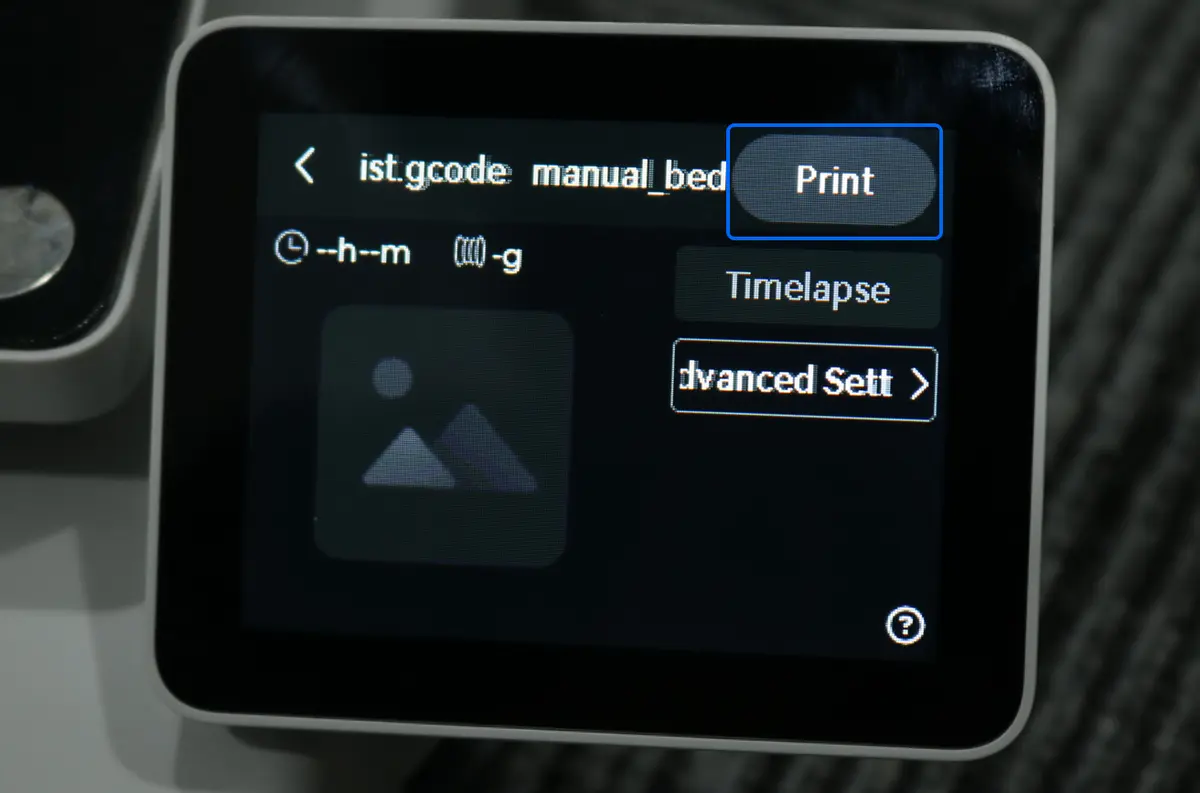

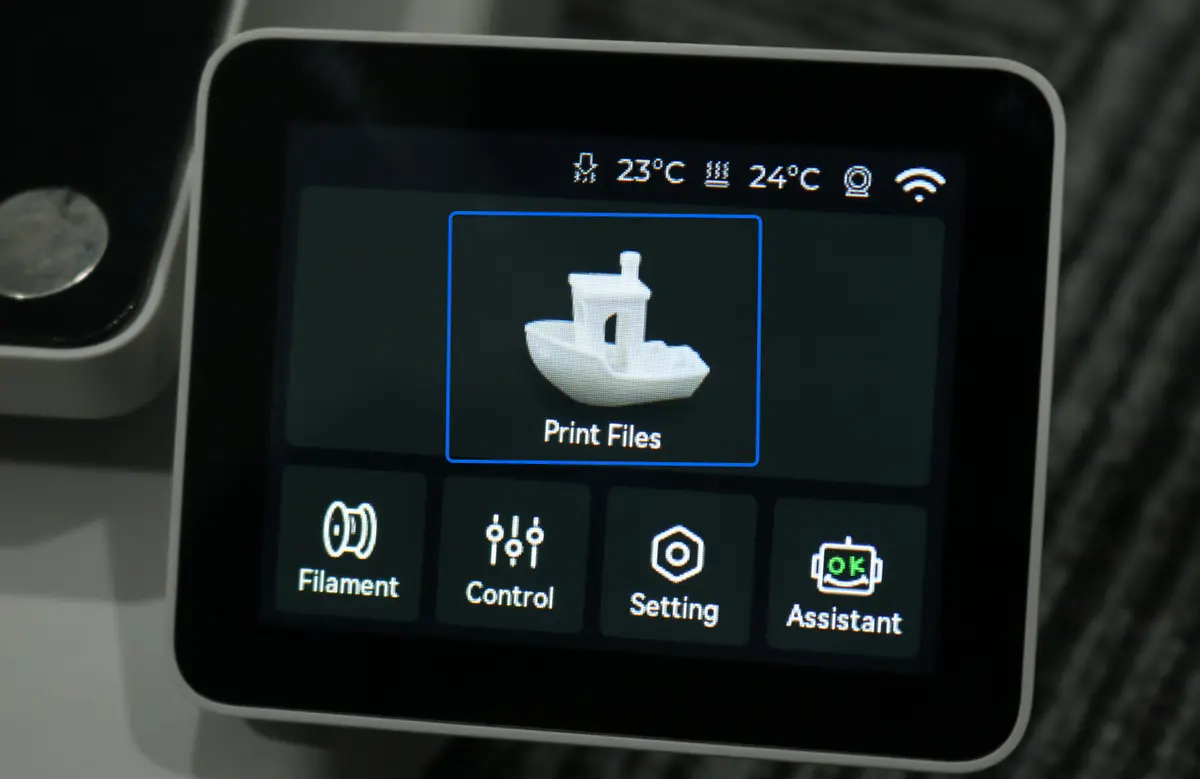

Download og kopier den manuelle bed-nivellerings-G-code-fil til et SD-kort, og sæt derefter SD-kortet i printeren. Tryk på "Print Files" for at se fillisten. Vælg den downloadede G-code-fil, og tryk på "Print".

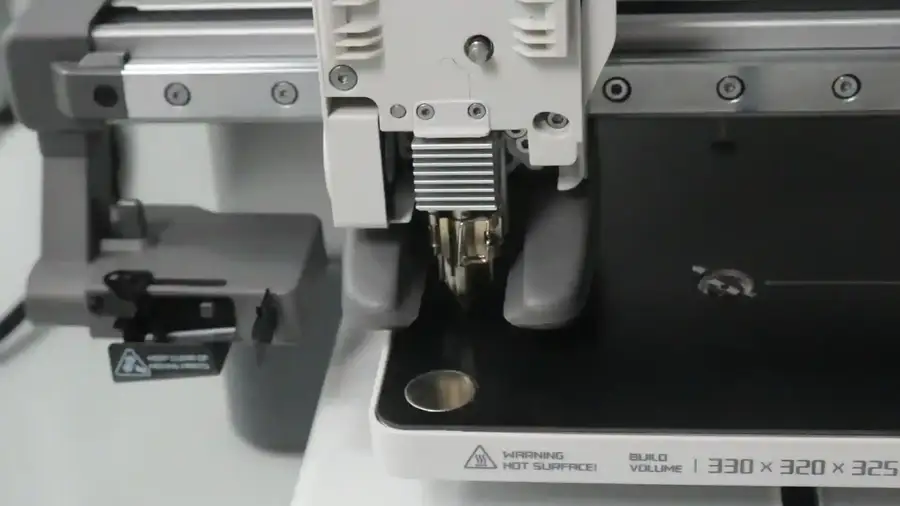

Printhovedet flytter sig først automatisk til det forreste venstre nivelleringspunkt på varmebeddet. Placer nu føreklodsen mellem dysen og varmebeddet. Derefter løsner du nivelleringsskruen for den position, indtil dysen lige akkurat rører føreklodsen. Når du trækker i klodsen, skal du mærke en let modstand. Det betyder, at afstanden mellem dysen og varmebeddet er ca. 2 mm. Hvis modstanden er for stor, så spænd nivelleringsskruen en smule.

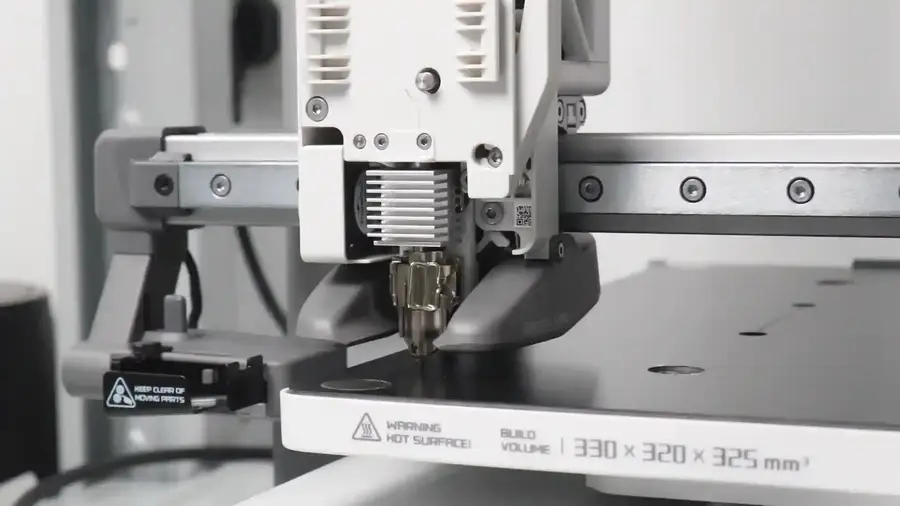

Bemærk: Når printhovedet begynder at bevæge sig opad, skal du straks stoppe med at justere og fjerne unbrakonøglen, da printhovedet derefter flytter til næste position.

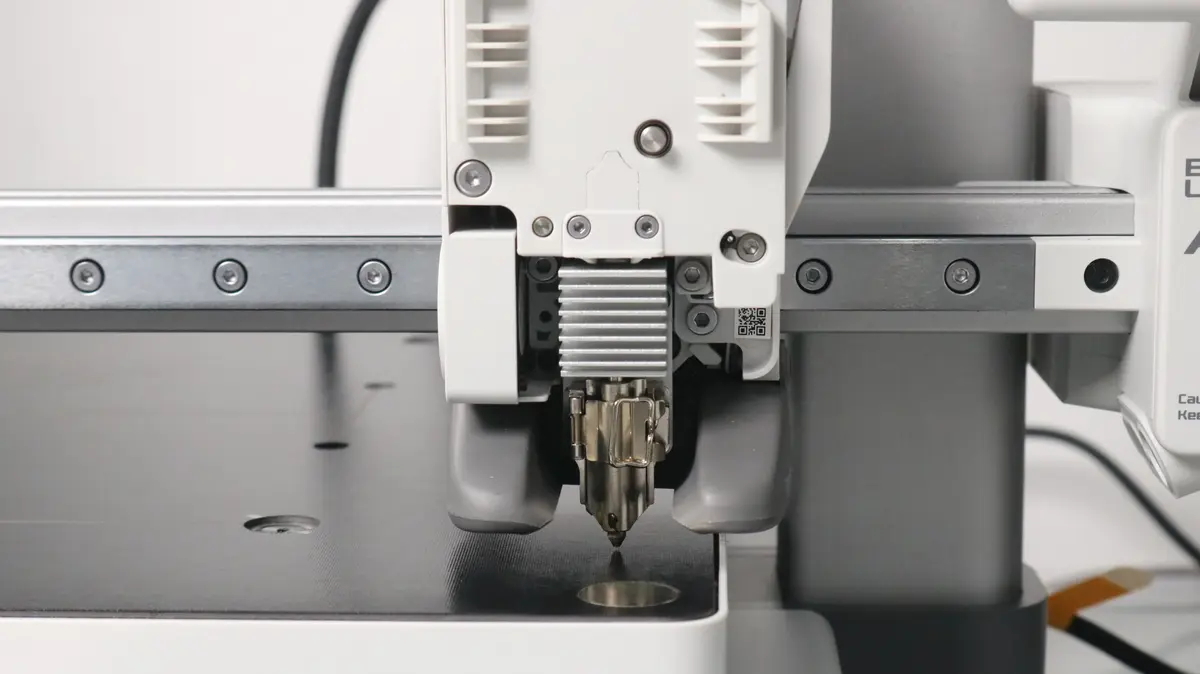

Dernæst flytter printhovedet automatisk til positionerne forrest til højre, bagest til højre og bagest til venstre. Gentag trinnene ovenfor: Placer føreklodsen mellem dysen og varmebeddet, og juster derefter nivelleringsskruen for den position, indtil der er let modstand, når du bevæger klodsen.

Denne G-code-fil udfører tre nivelleringscyklusser og giver dig dermed tre muligheder for at finjustere hvert nivelleringspunkt. Det giver dig flere muligheder for at lave finjusteringer. For at sikre et stabilt og pålideligt slutresultat anbefales det at gennemføre alle tre nivelleringscyklusser fuldt ud.

Når processen er færdig, spænder du de to låseskruer på højre side af varmebeddet igen.

Print-kalibrering

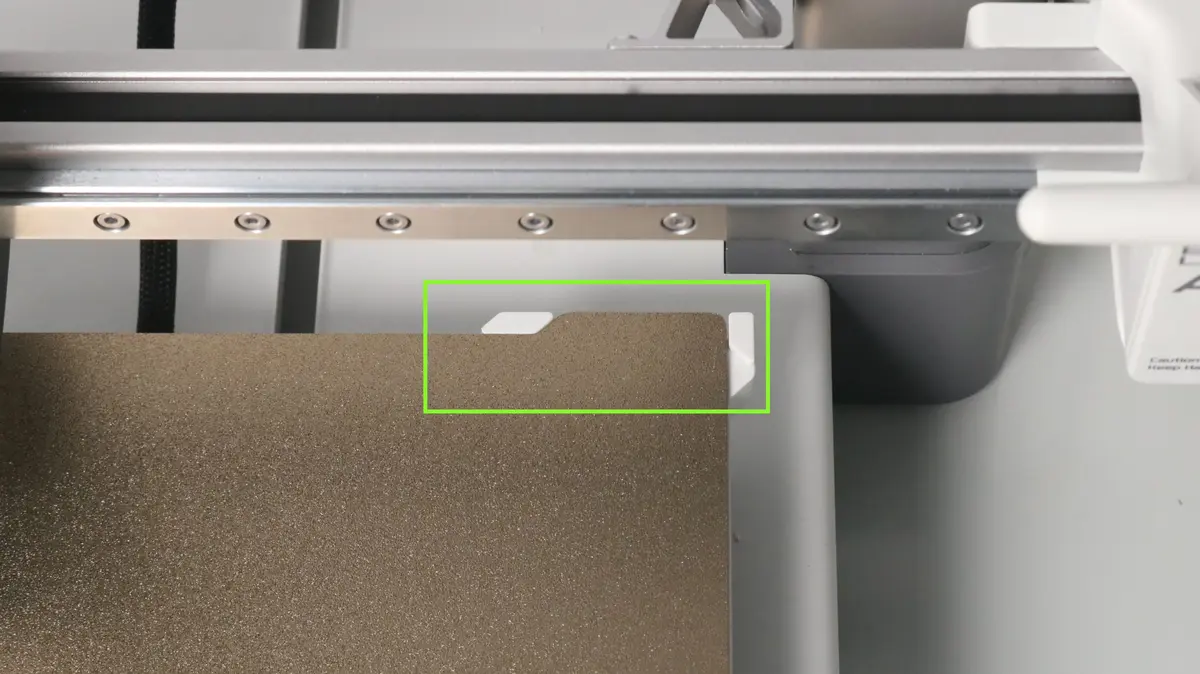

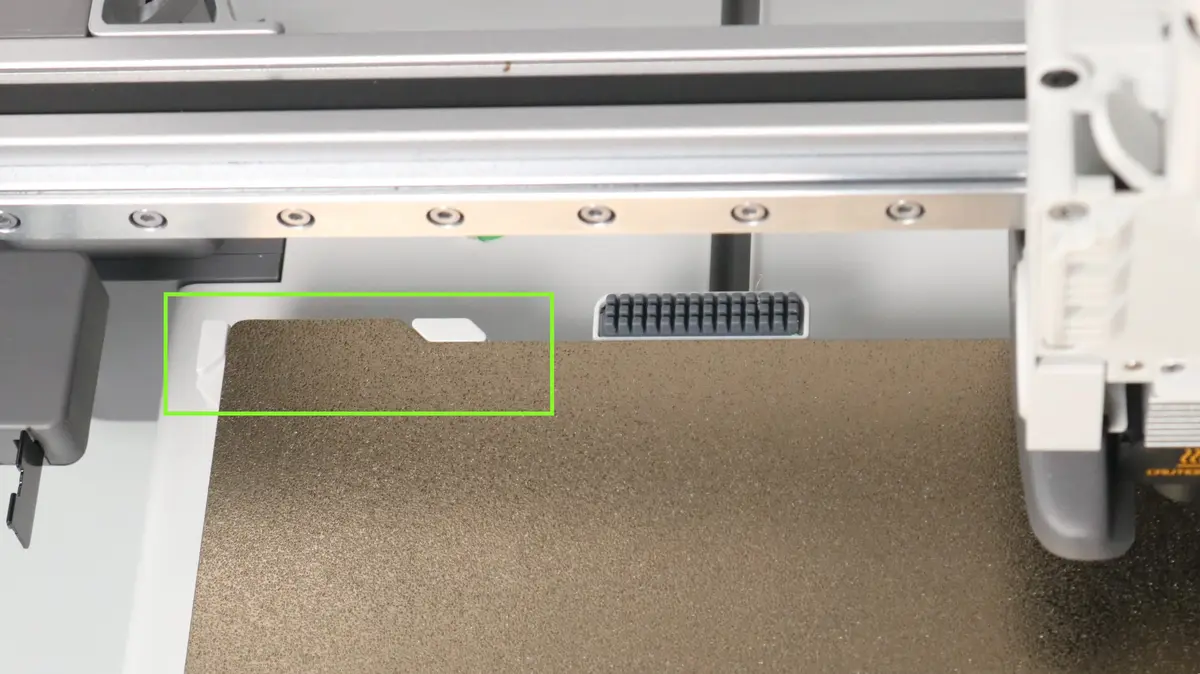

Sæt byggepladen (for eksempel en PEI-plade) tilbage på varmebeddet, og sørg for, at den bageste ende sidder korrekt fast i holderillen.

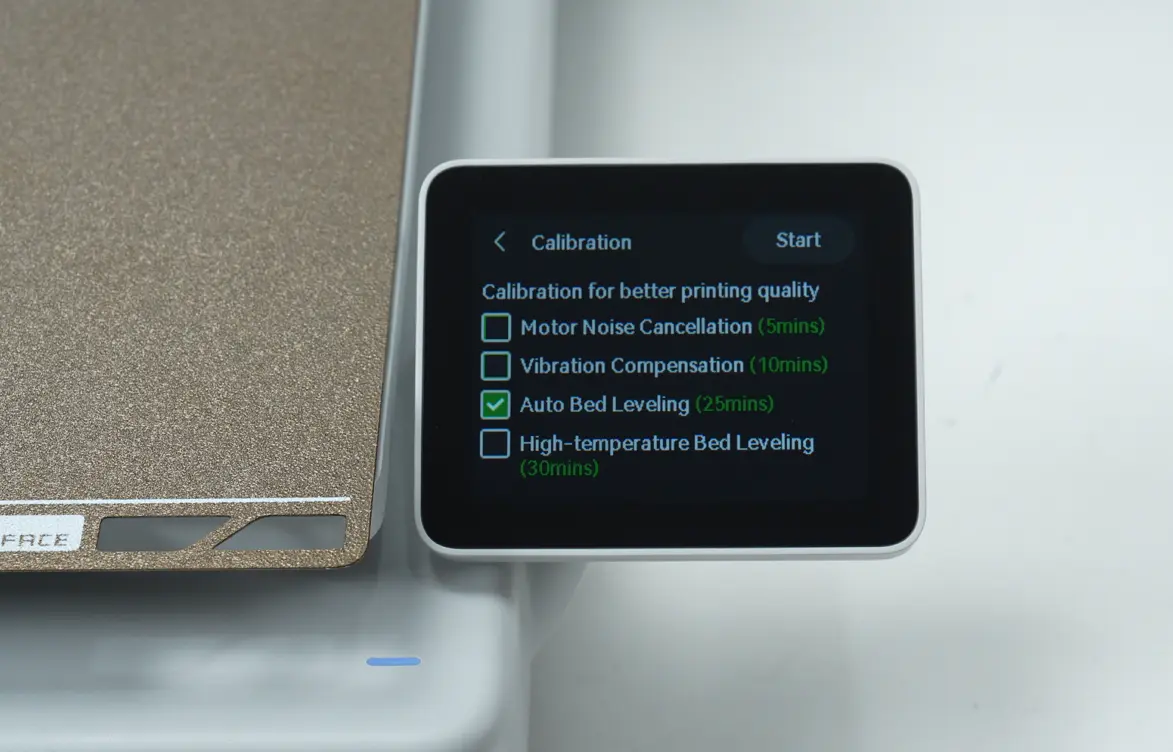

Tryk på "Settings"-ikonet på printerens skærm for at komme ind i kalibreringsmenuen. Vælg "Auto Bed Leveling", og tryk på "Start". Printeren udfører automatisk en mesh-bed-nivelleringskalibrering og registrerer præcise højdedata i hvert punkt.
