A2L rengøring og smøring af XYZ-akser

Skinnesystem

Skinner er en af de vigtigste faktorer for en 3D-printers levetid og præcision. A2L bruger bevægelsesskinner helt i metal, med linjeskinner af høj kvalitet på X-aksen og dobbeltakslede skinner med metalstyrehjul på Y-aksen. Dette skinnesystem sikrer, at du ikke behøver at justere A2L'ens bevægelseskomponenter ofte, men regelmæssig smøring og rengøring er nødvendig for at reducere slid og unormal støj, sikre printerens præcision og levetid samt effektivt forhindre, at skinnerne ruster.

Videoguide

Nødvendigt værktøj og materialer

• Fnugfri klud
• Isopropylalkohol
• Pincet
• Smøreolie og smørefedt (forveksl dem ikke)

XY-akse

Vedligeholdelsesinterval

Det anbefales at vedligeholde X-aksen én gang om måneden. For Y-aksen udføres vedligeholdelse efter den indledende opsætning og for hver 200 printtimer (printeren viser HMS-påmindelser, når vedligeholdelse er nødvendig).

Smør X-aksens skinne

Når printeren er slukket, kommes en lille smule alkohol på en fnugfri klud.

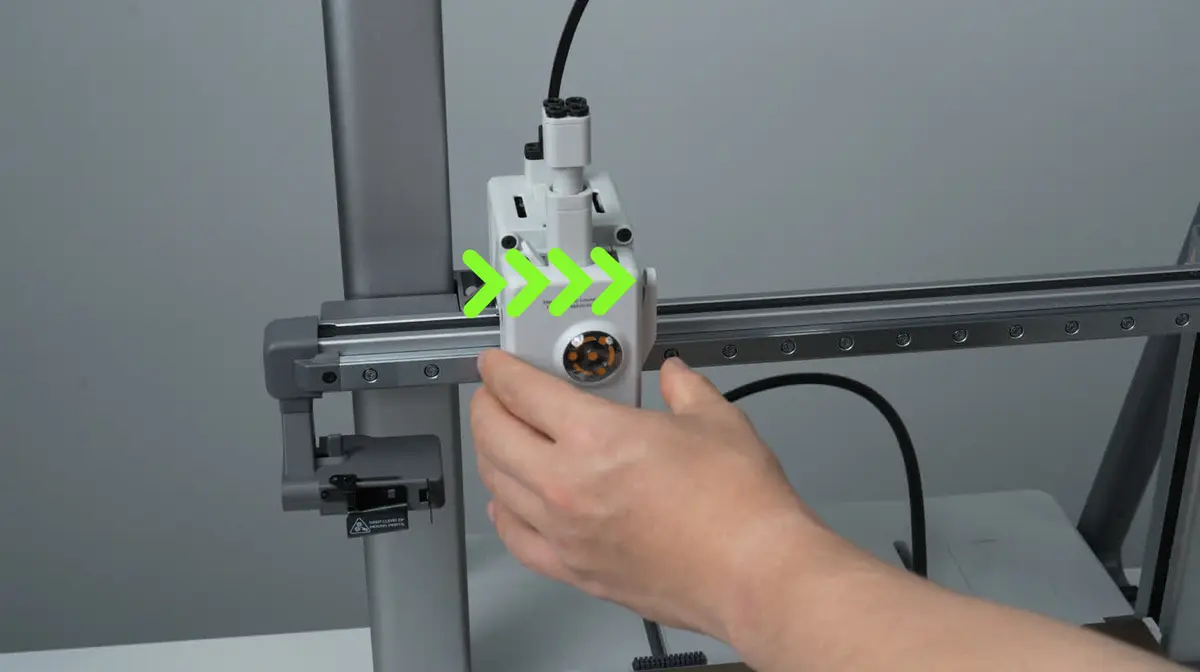

Flyt værktøjshovedet helt til højre.

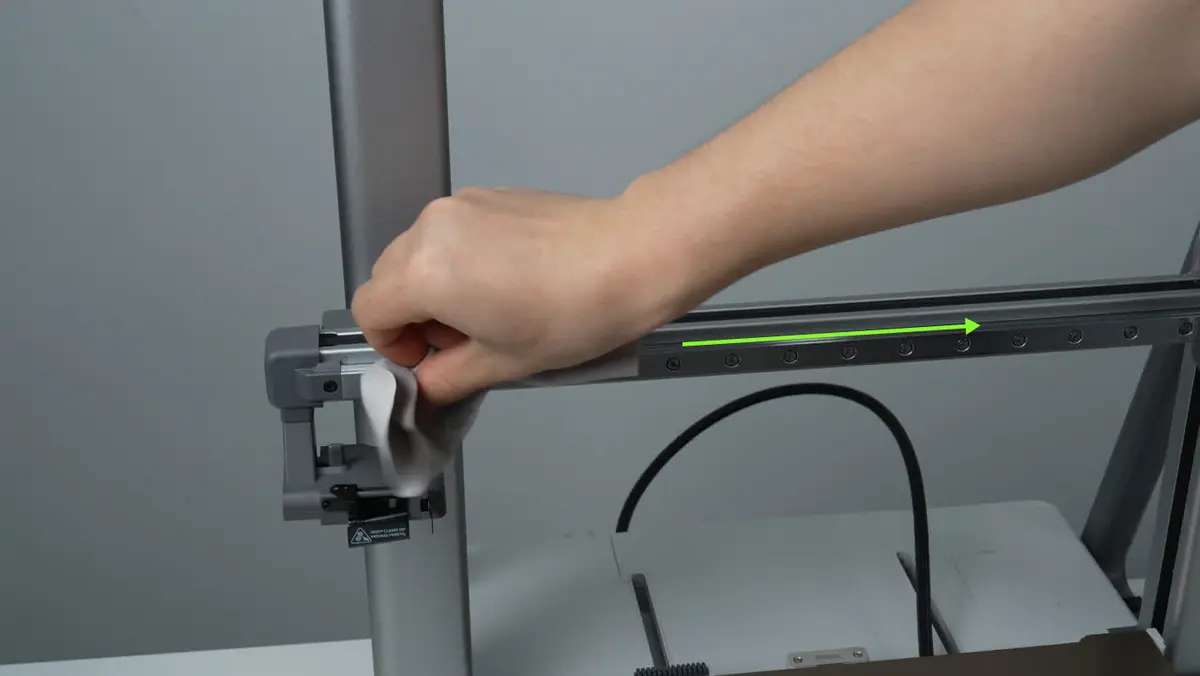

Tør X-aksen af 2-3 gange med en alkoholfugtet fnugfri klud.

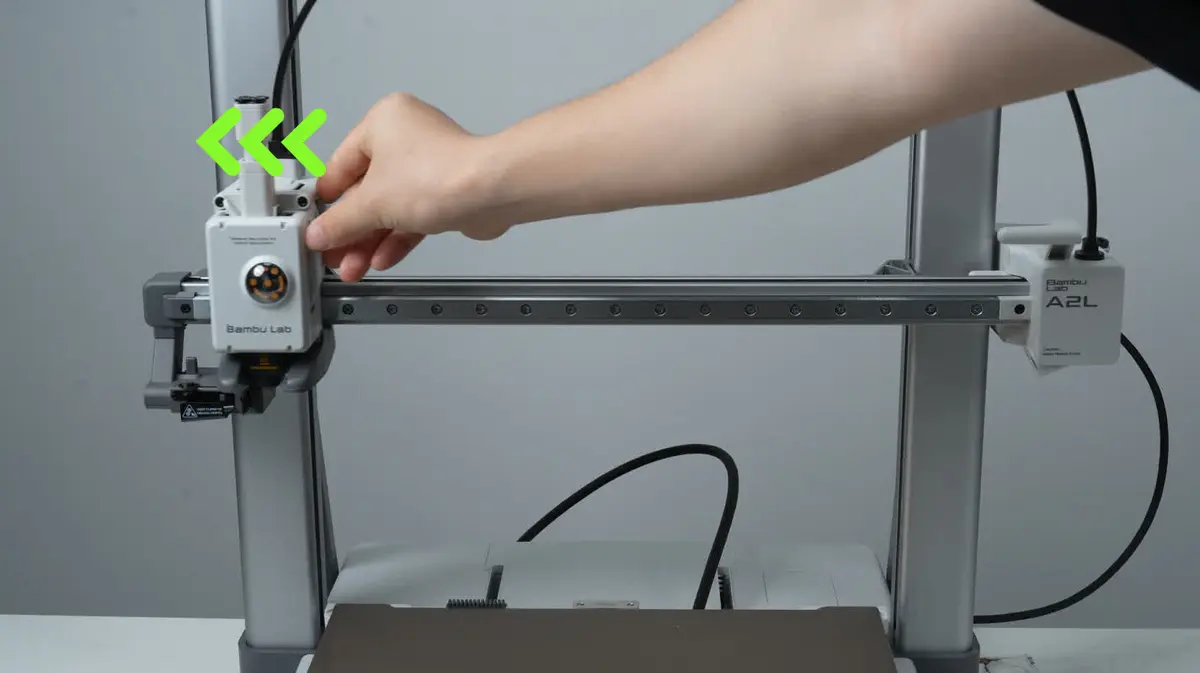

Flyt værktøjshovedet helt til venstre.

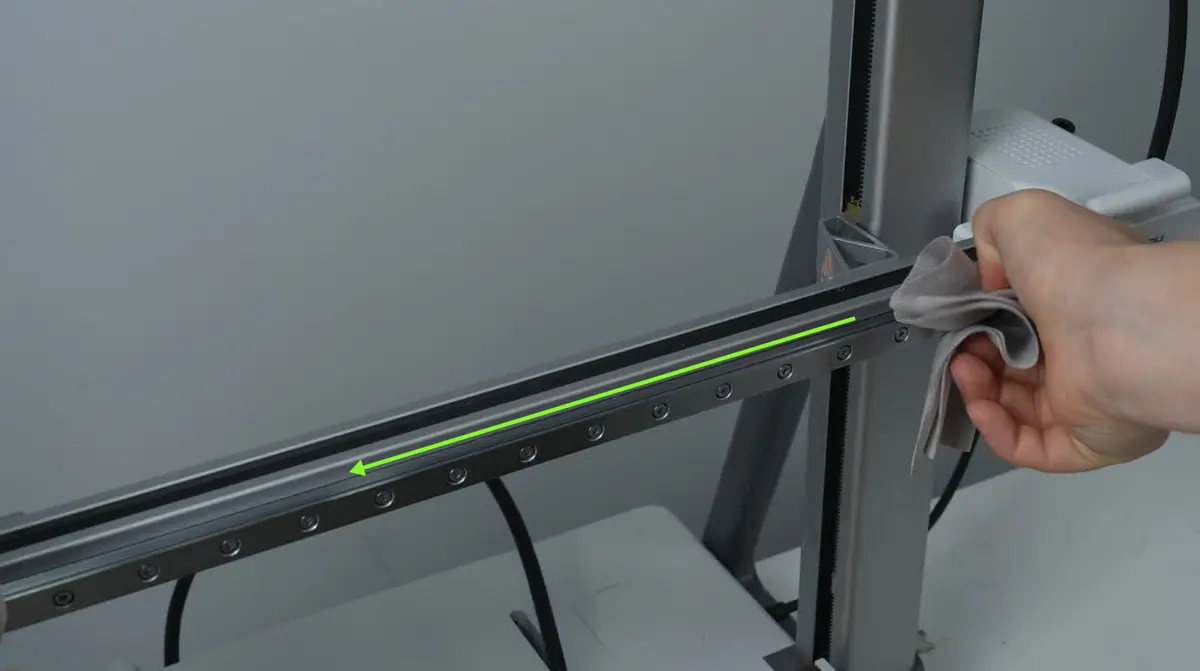

Gentag aftørringen.

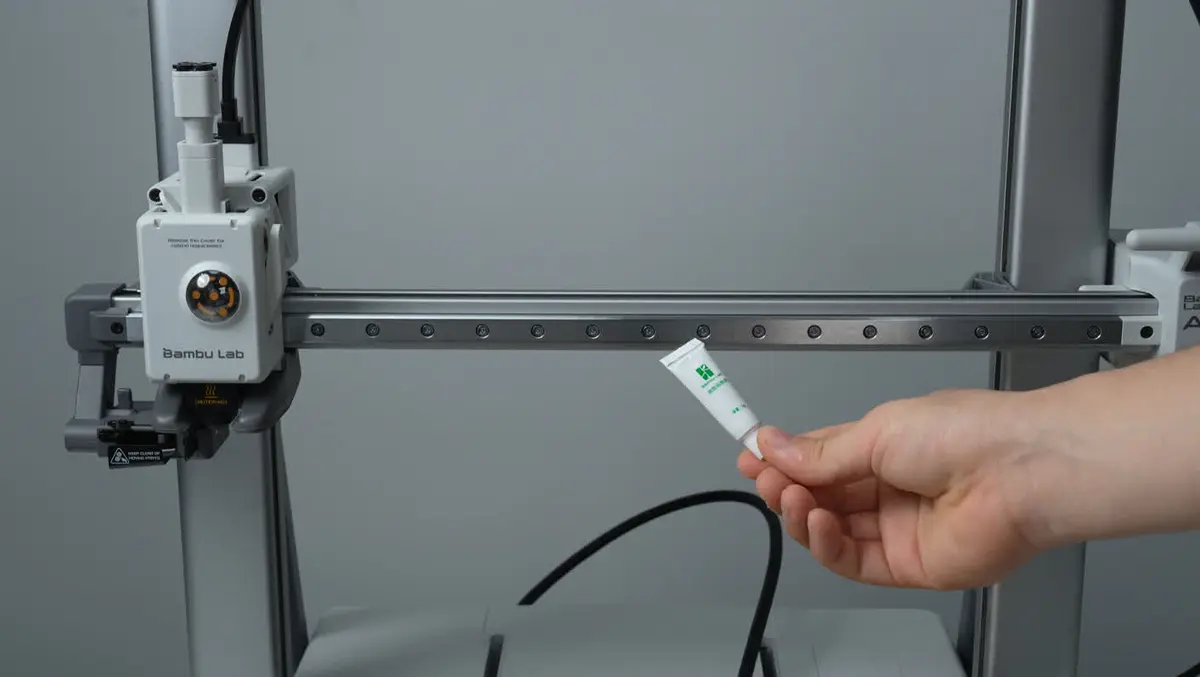

Tag smøreolien ud af værktøjskassen.

Brug ikke smørefedt

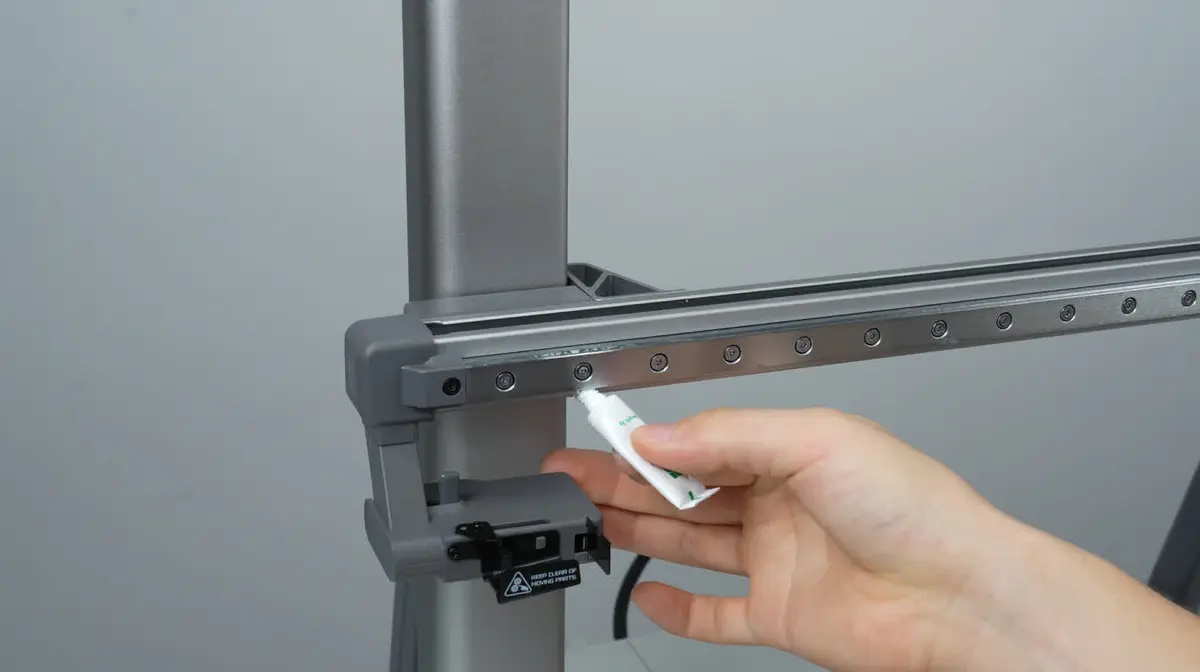

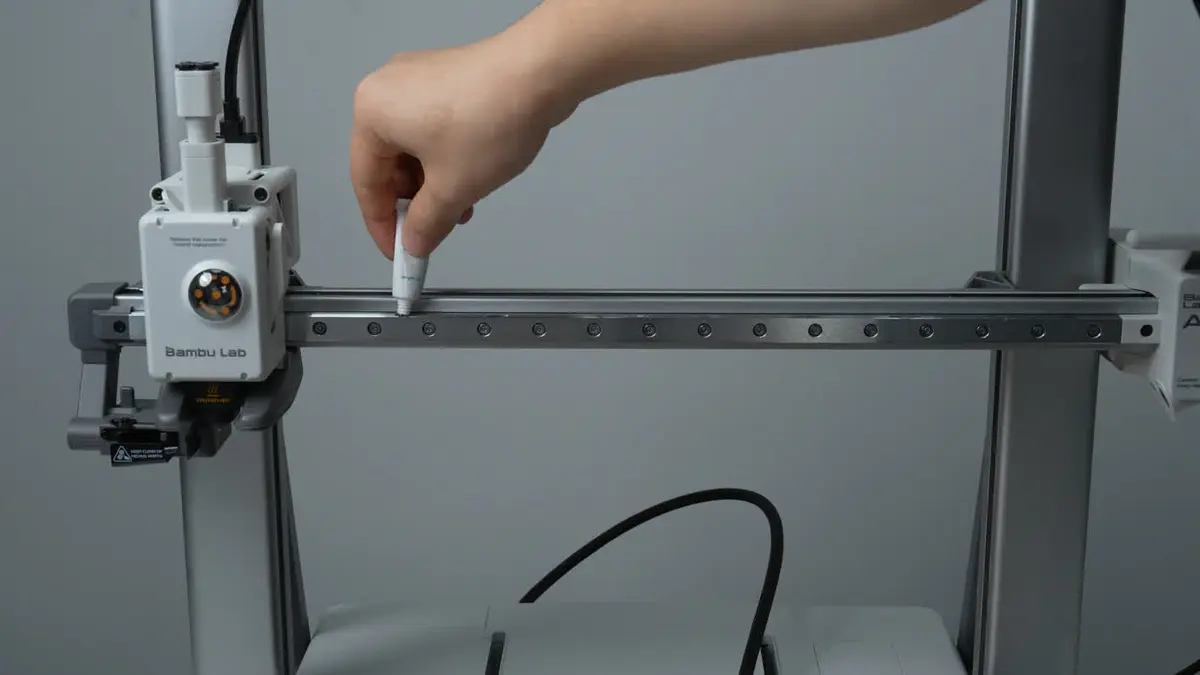

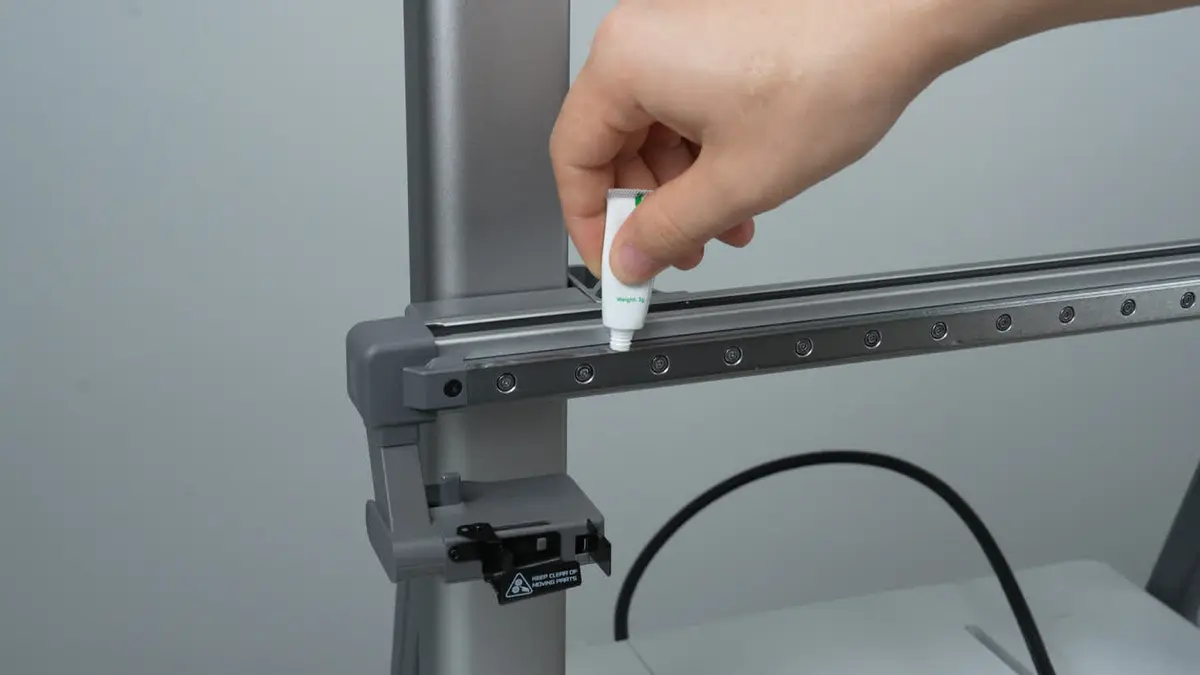

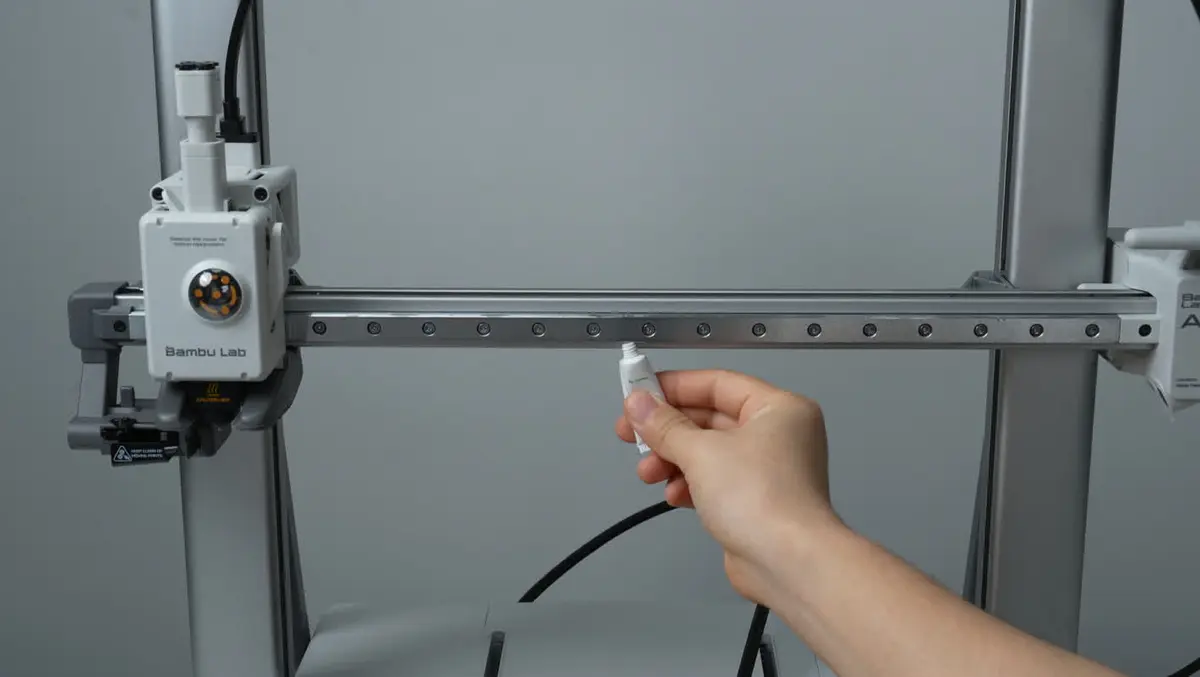

Påfør smøreolie på X-aksens skinnes øverste og nederste overflader.

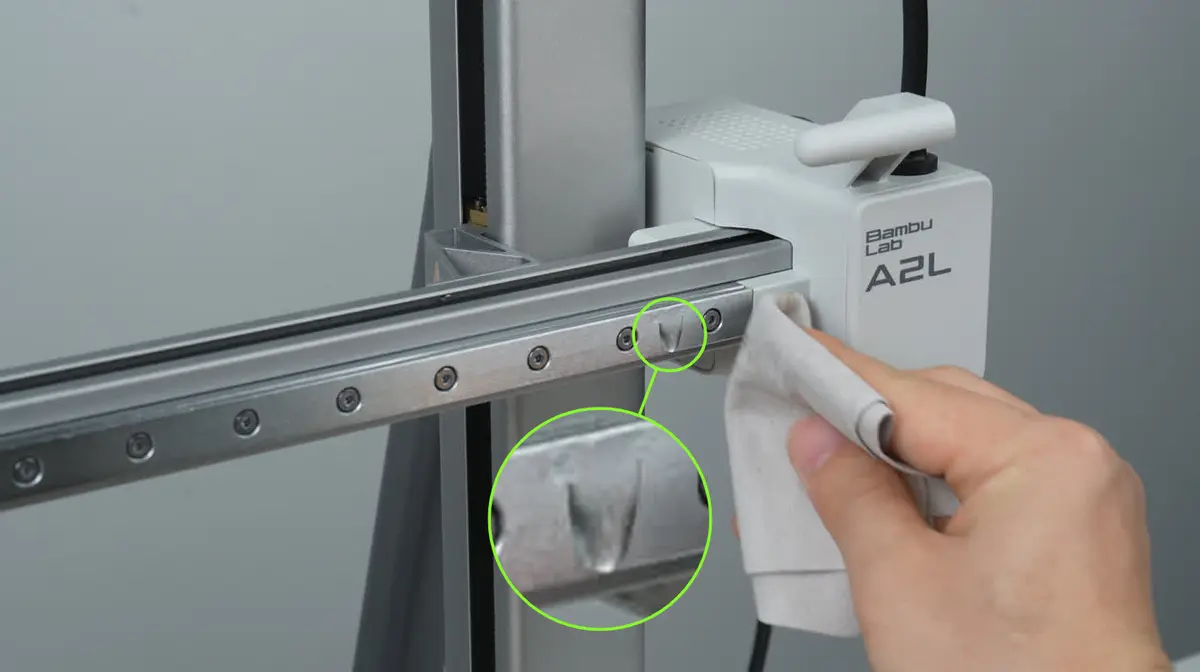

Tør overskydende smøreolie af med en fnugfri klud.

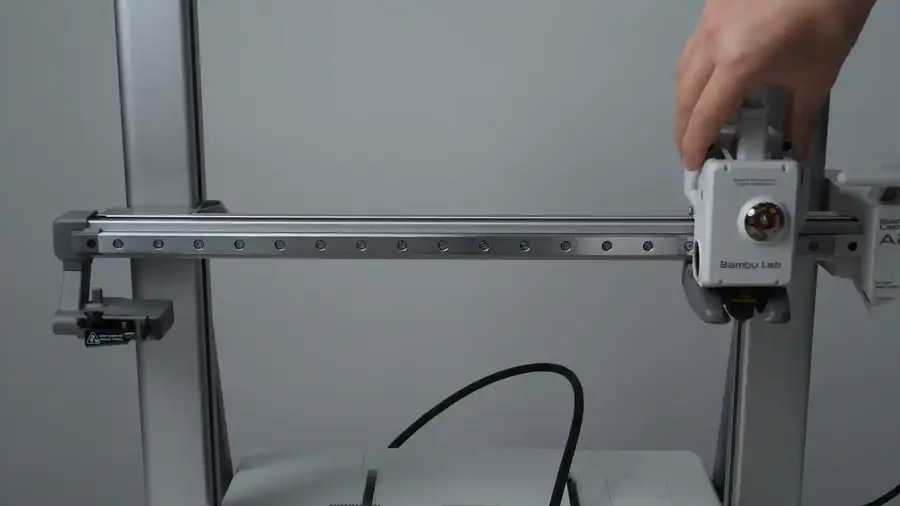

Flyt værktøjshovedet frem og tilbage for at fordele smøreolien jævnt langs X-aksens skinne.

Smør Y-aksens skinne

Kom en lille smule alkohol på en ren fnugfri klud.

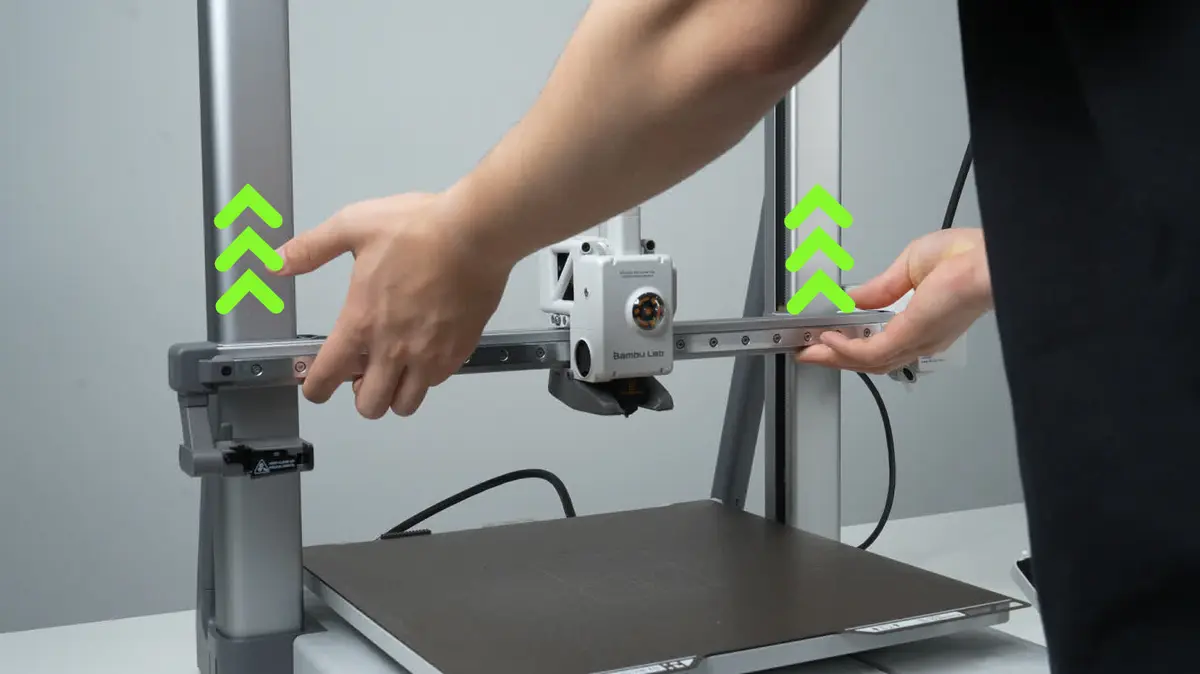

Skub X-aksen opad for at hæve værktøjshovedet.

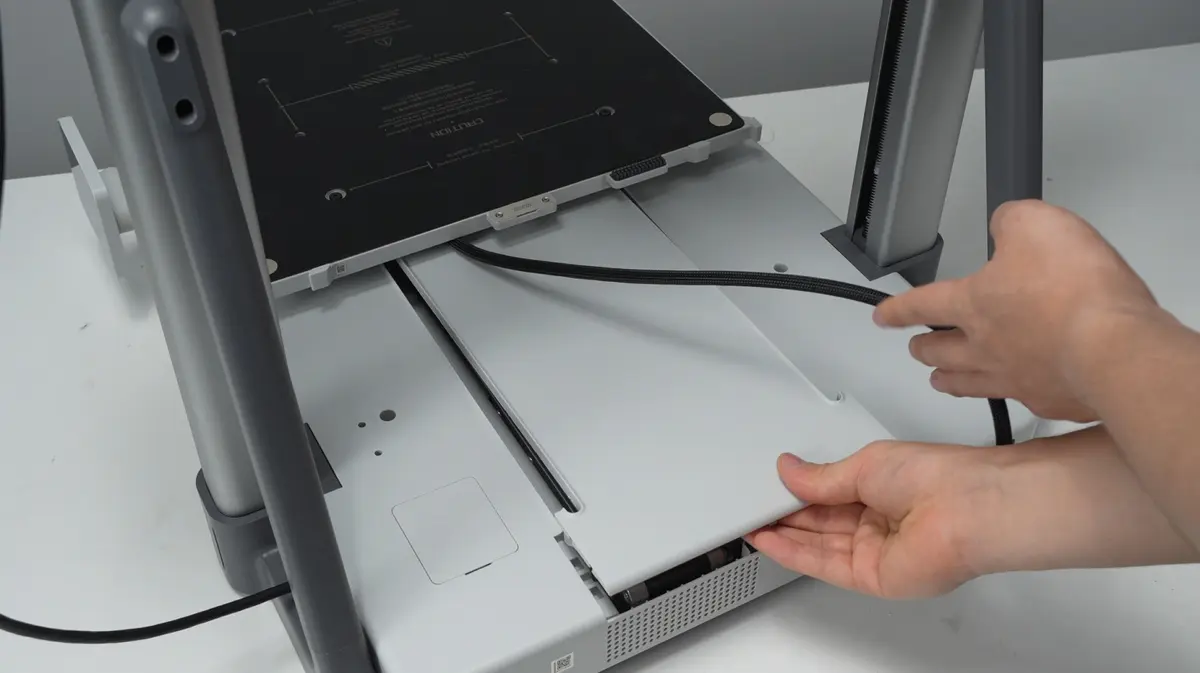

Skub varmebordet frem, og fjern Y-aksens dækplade.

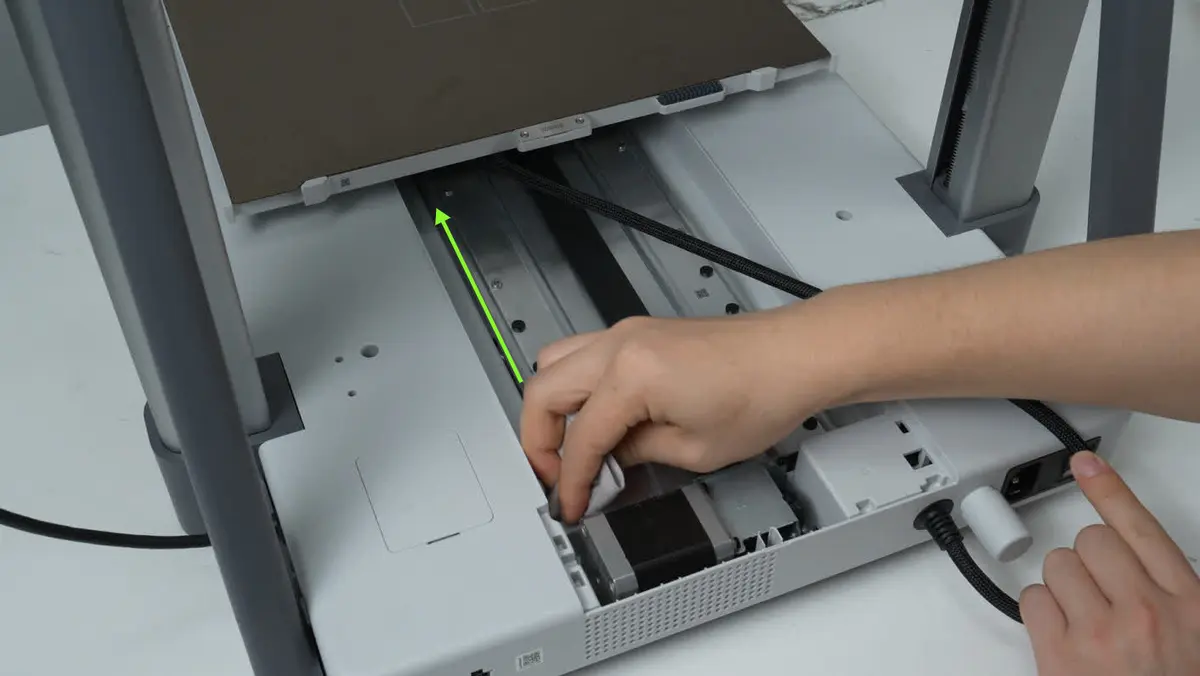

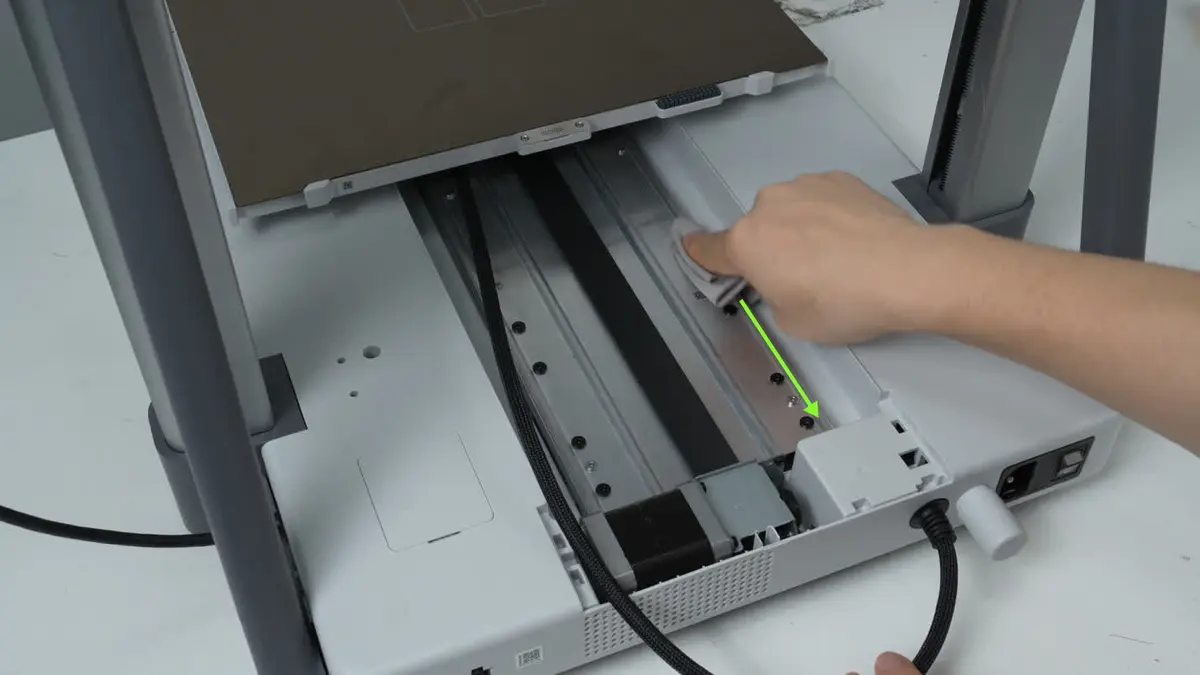

Tør Y-aksens stålstænger af med en fnugfri klud for at fjerne gammel smøreolie og andet snavs.

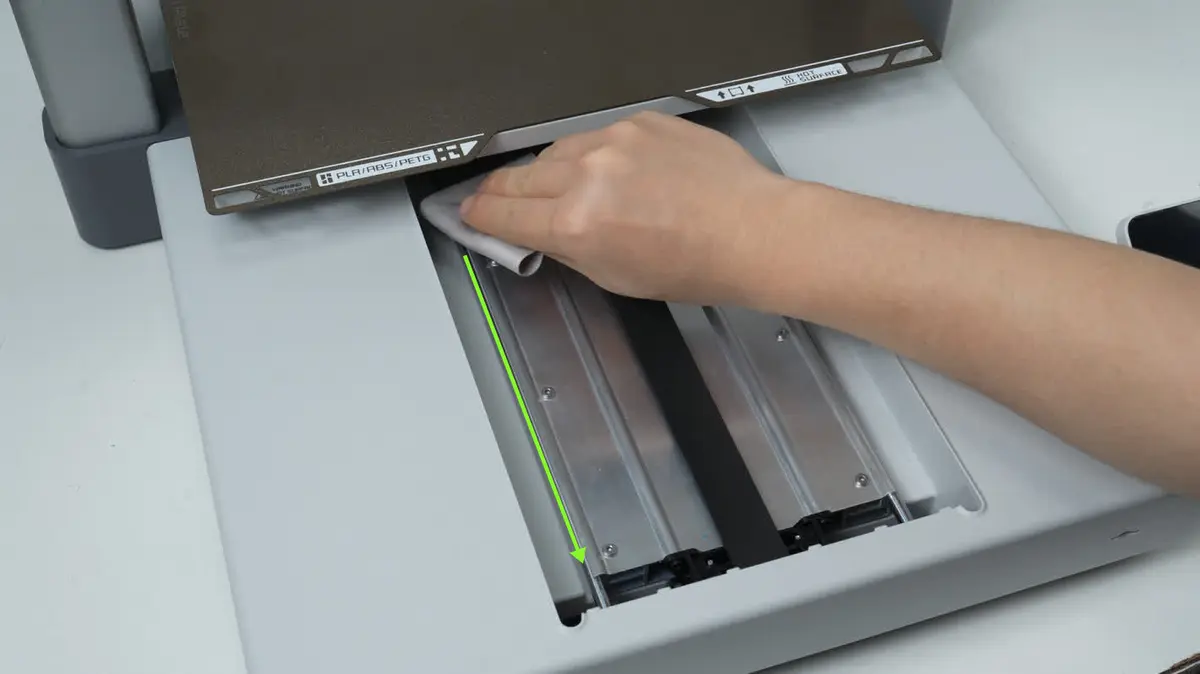

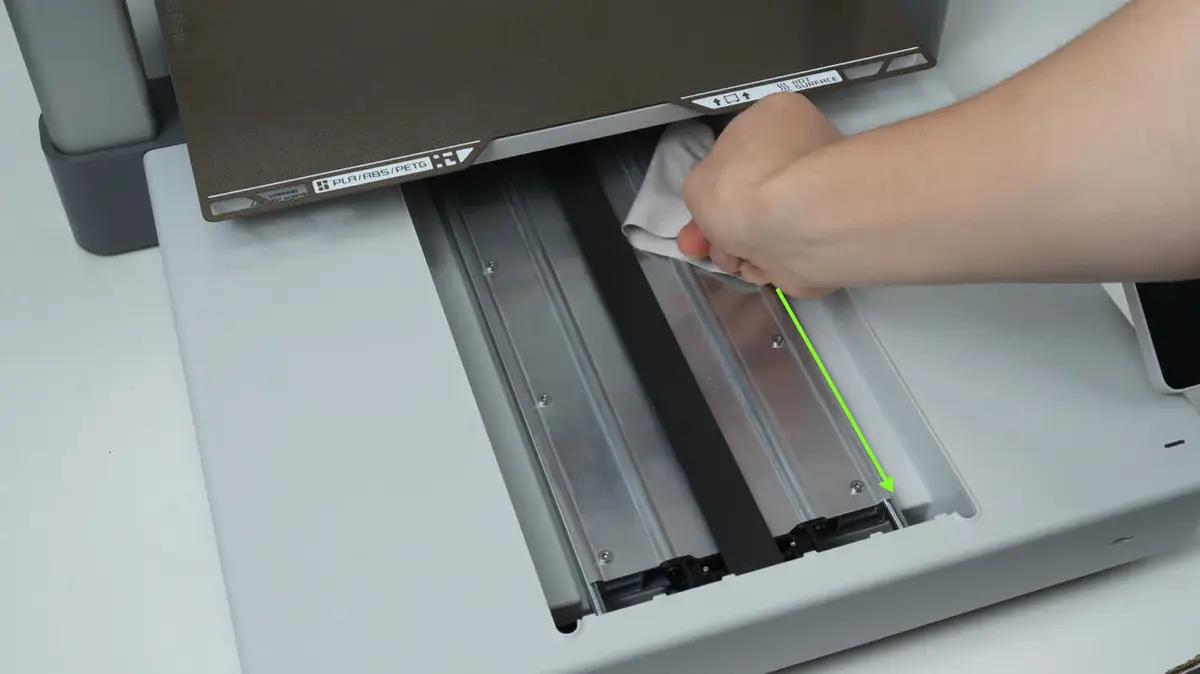

Flyt derefter varmebordet bagud, og tør den forreste del af Y-aksens stålstænger af.

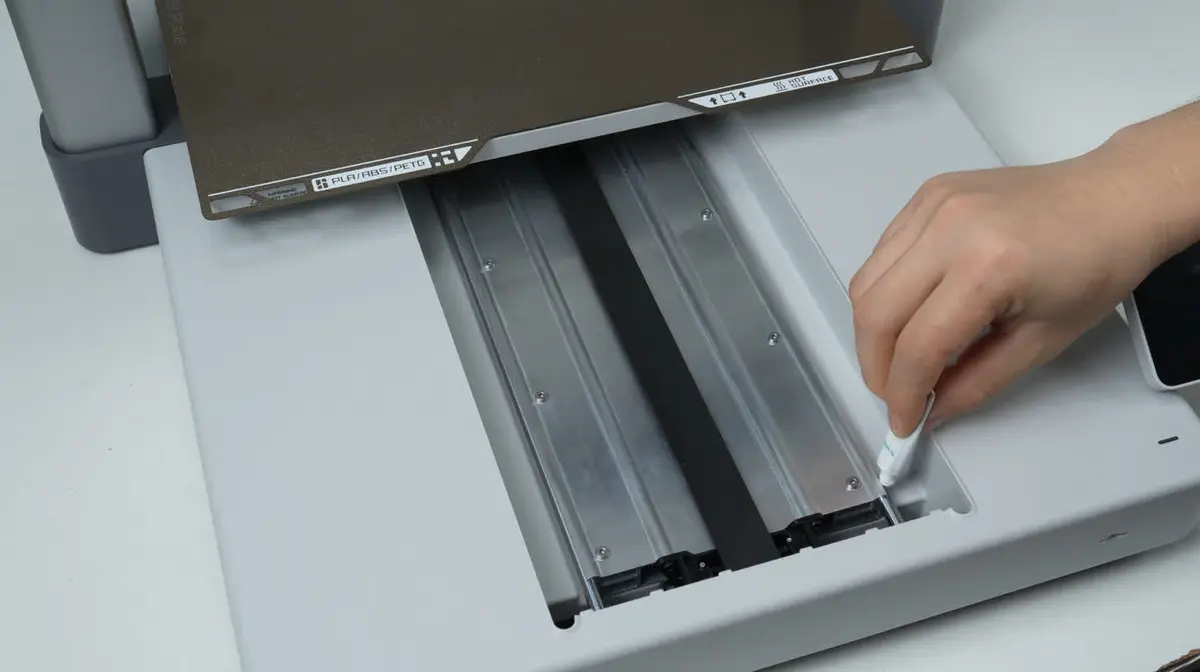

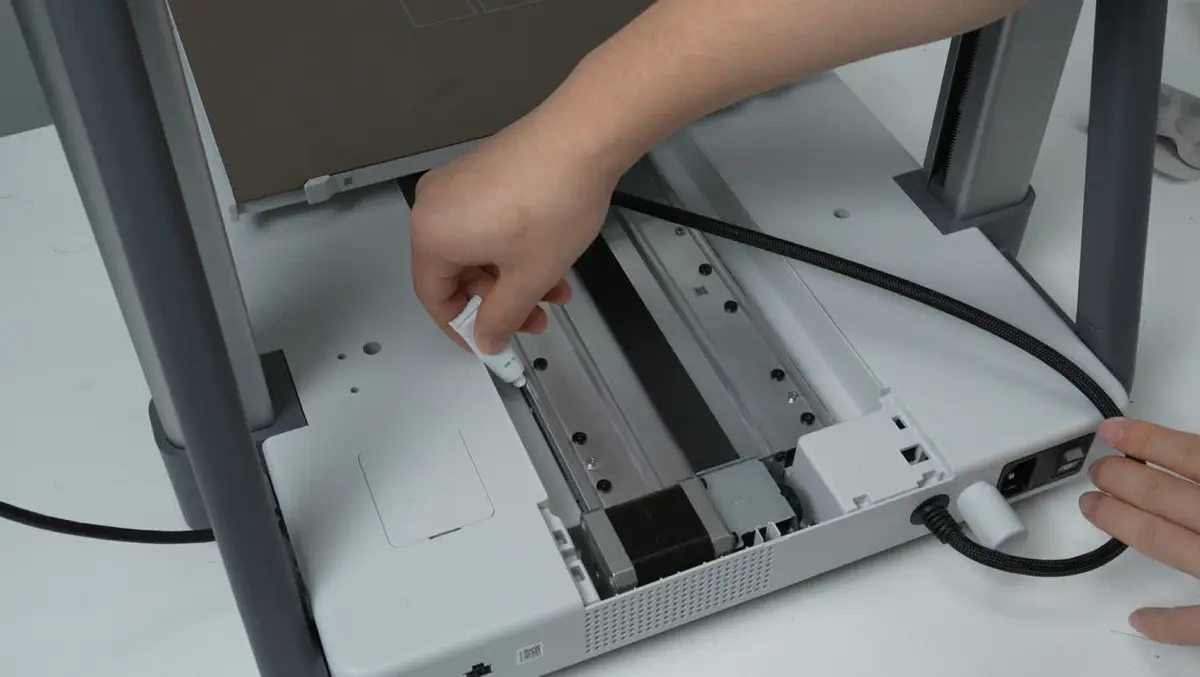

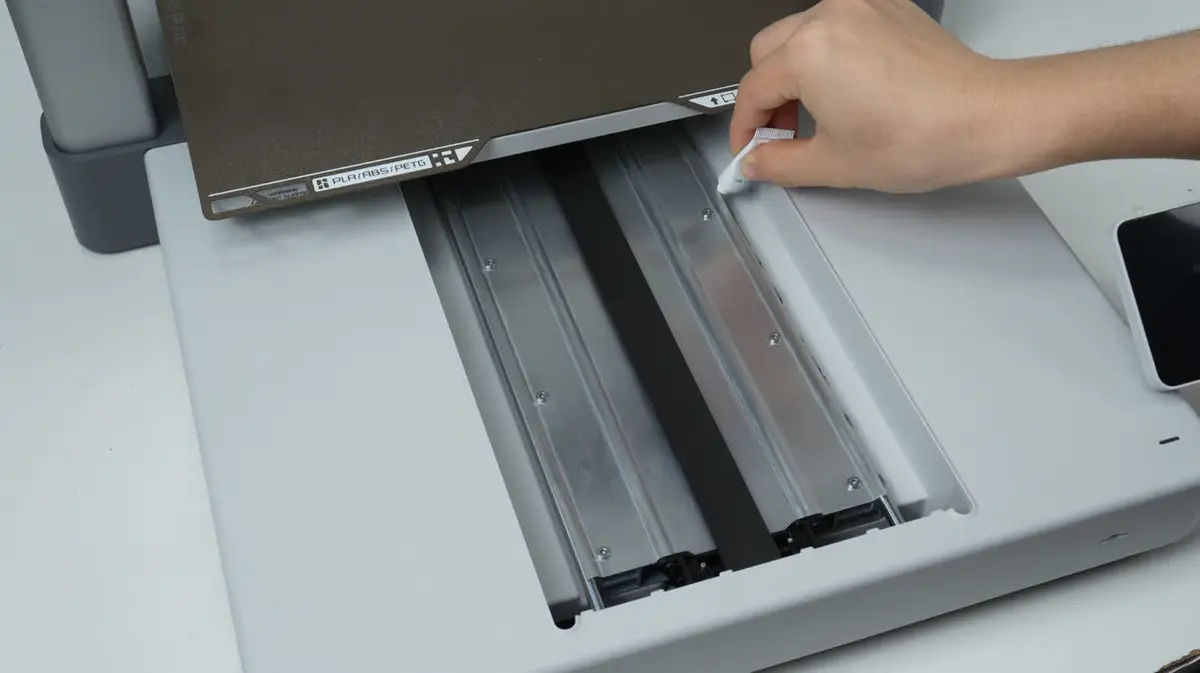

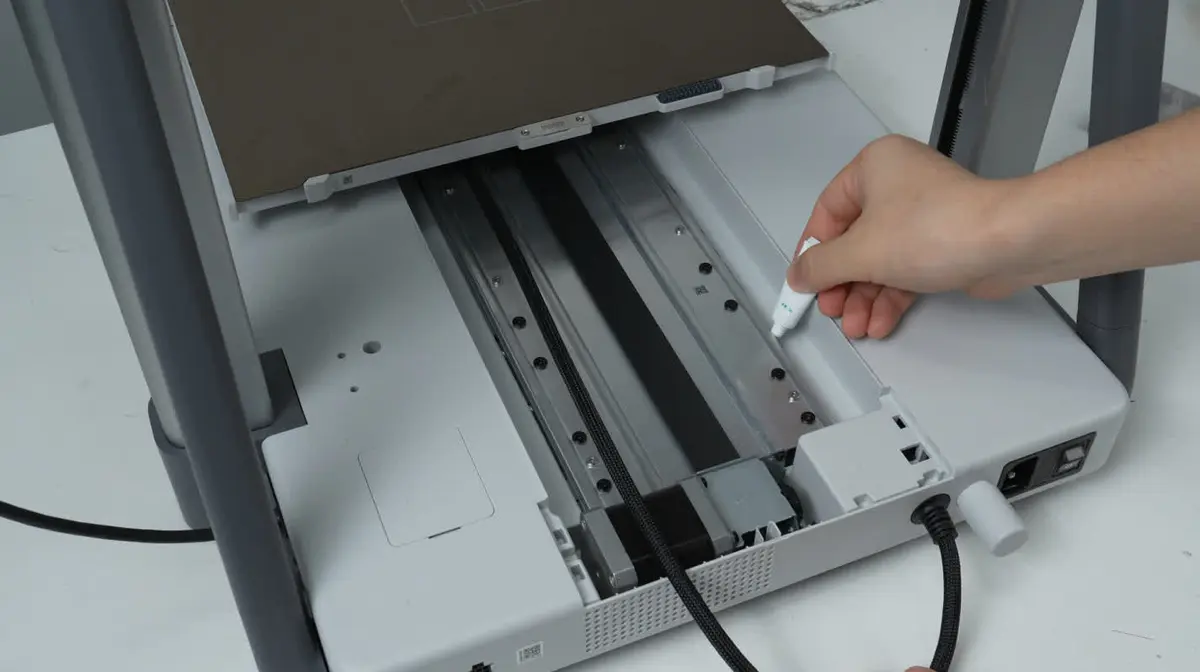

Påfør frisk smøreolie på Y-aksens stålstænger.

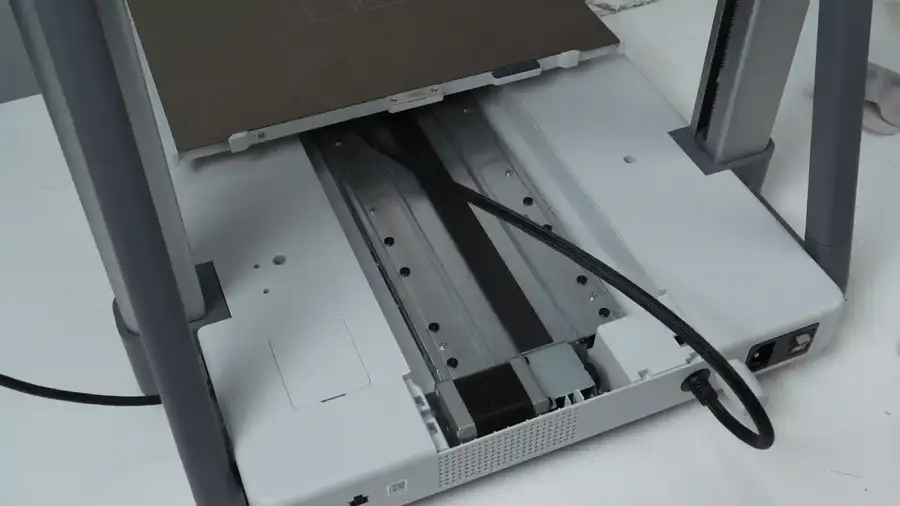

Når smøreolien er påført, flyttes varmebordet frem og tilbage for at fordele den jævnt langs Y-aksens stålstænger.

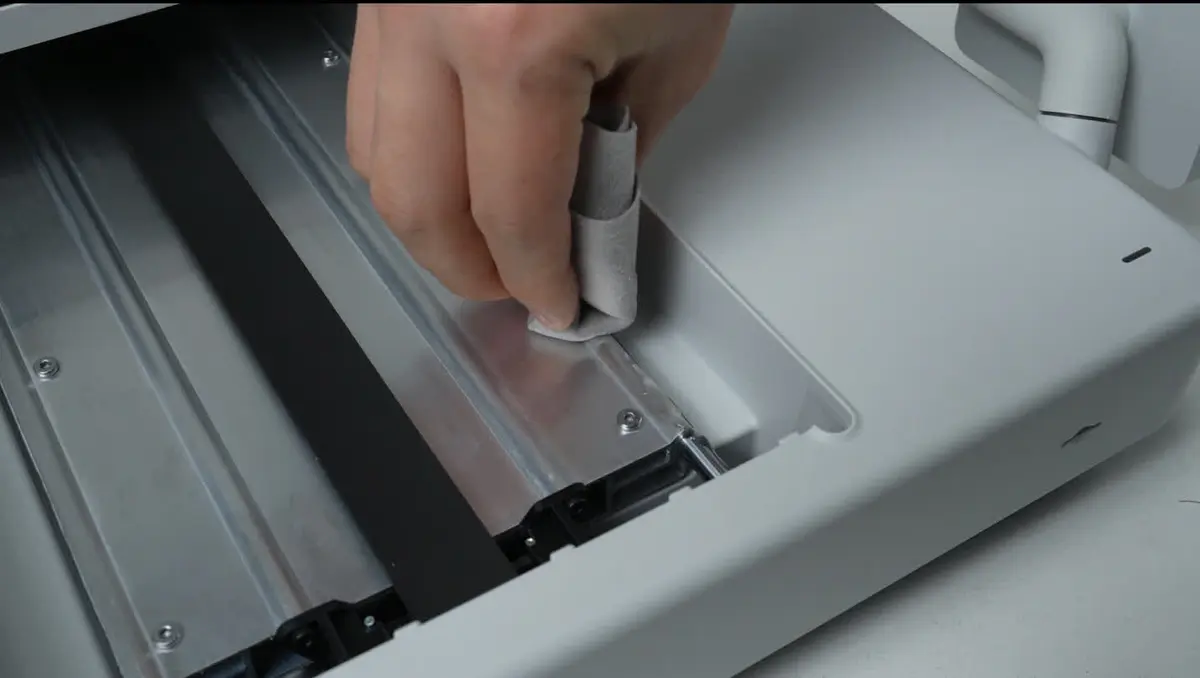

Tør overskydende smøreolie af, og monter derefter Y-aksens dækplade igen.

Z-aksens leadskrue

Vedligeholdelsesinterval

Det anbefales at vedligeholde Z-aksen én gang hver tredje måned.

Smør Z-aksens leadskrue

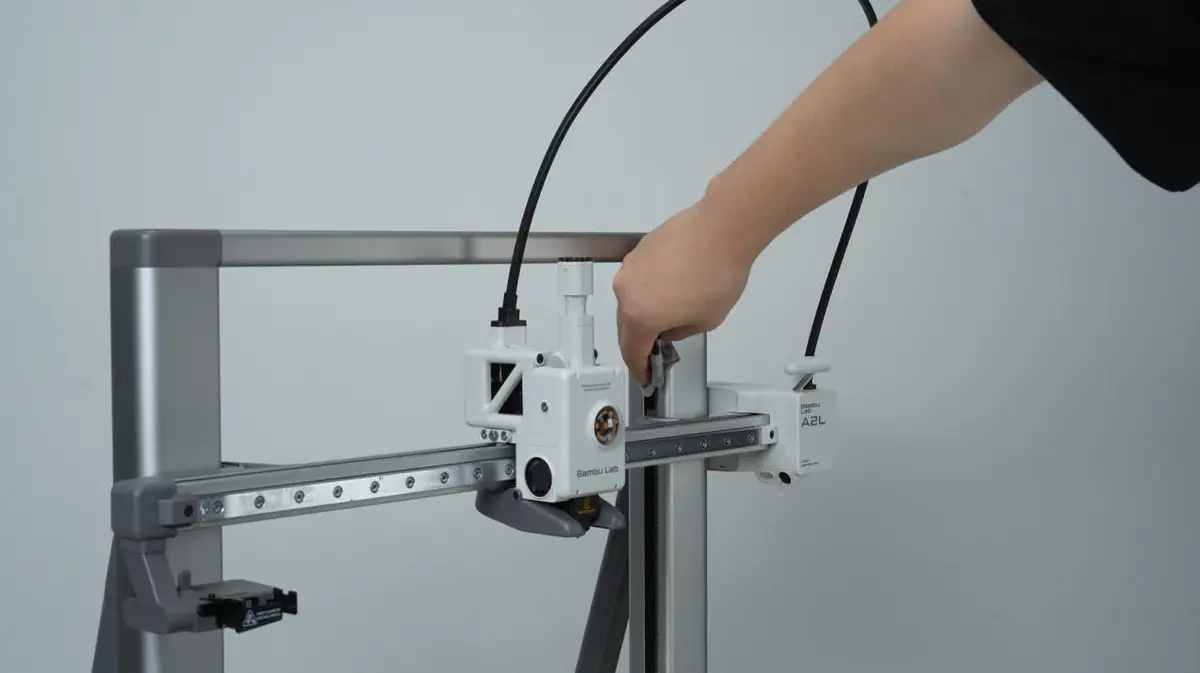

Flyt værktøjshovedet til toppen, og kom derefter en lille smule alkohol på en ren fnugfri klud.

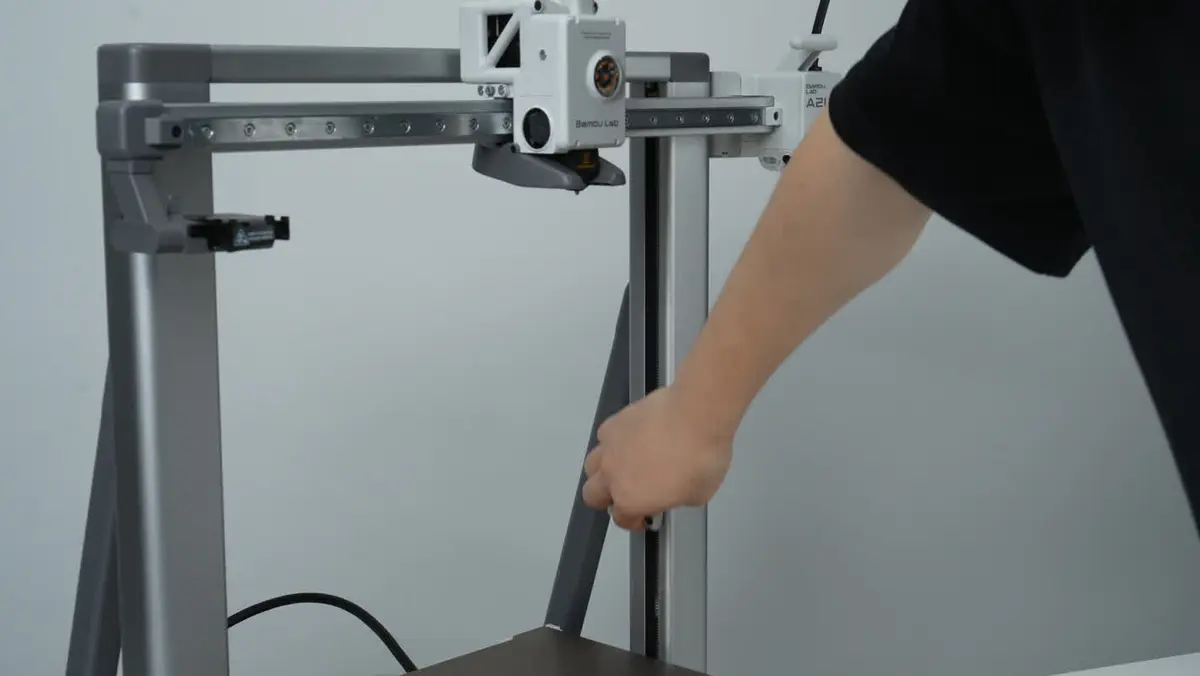

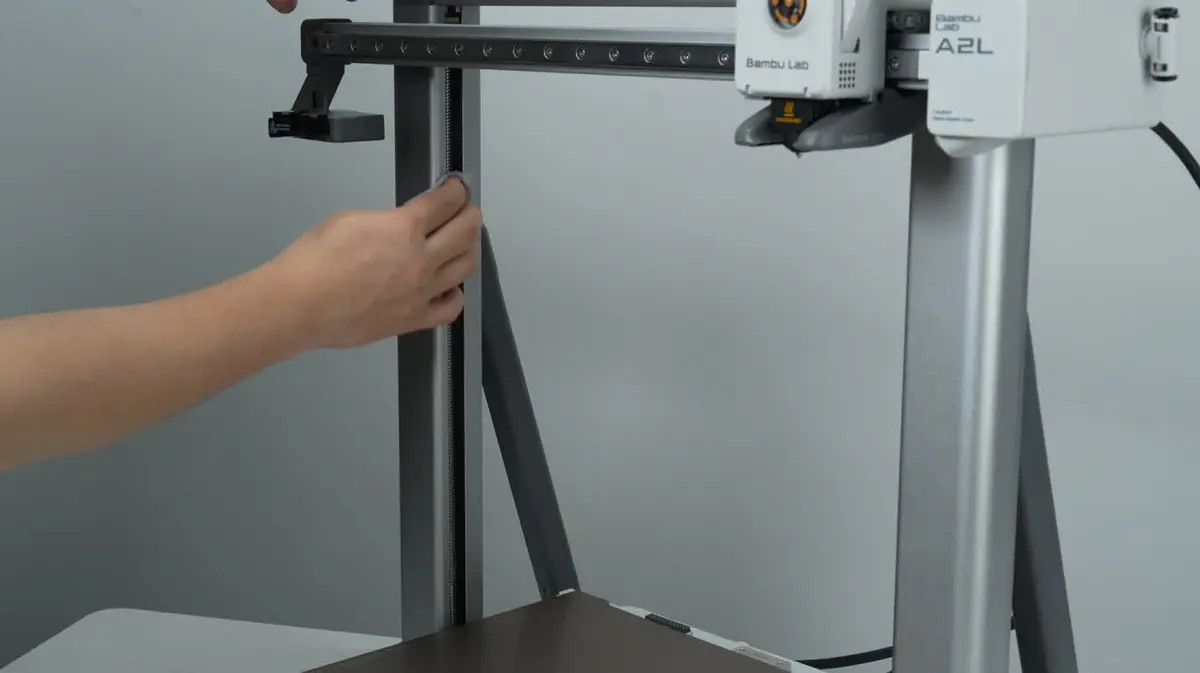

Tør leadskruens overflade af for at fjerne synligt snavs.

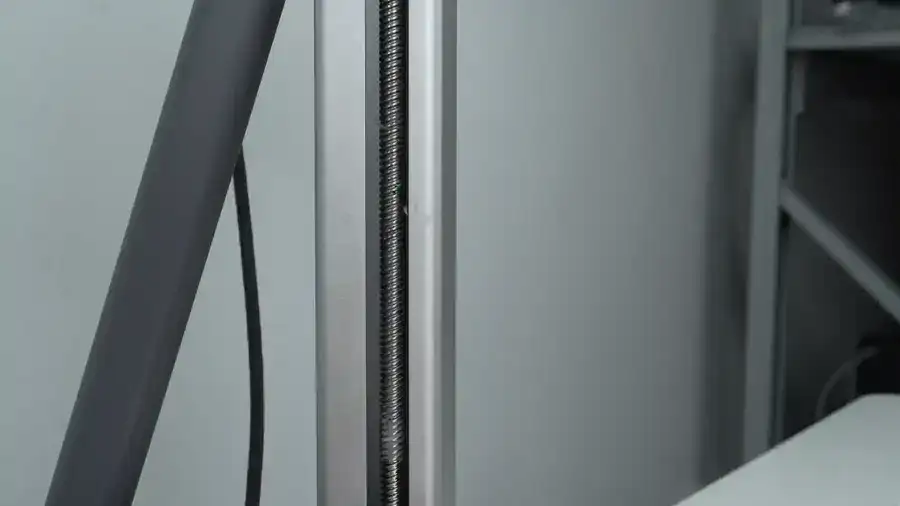

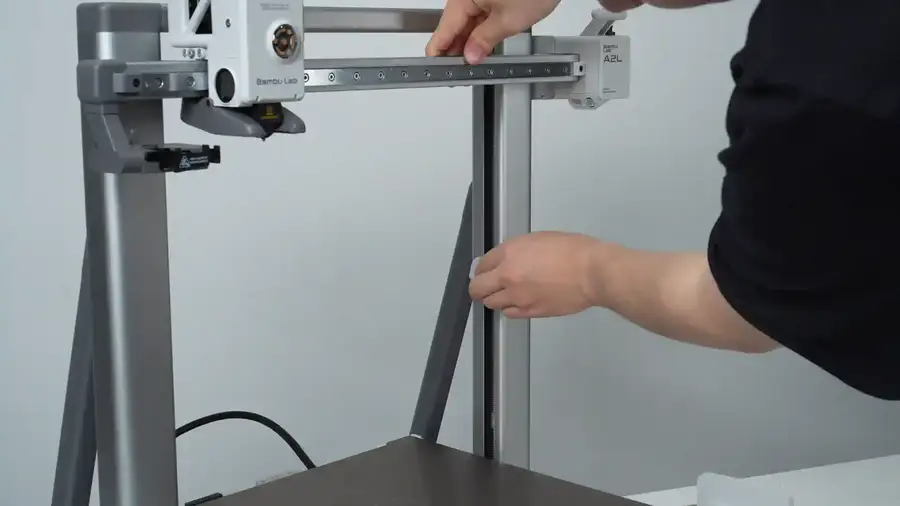

Mens du tører af, flyttes Z-aksen nedad for at fjerne gammelt smørefedt og andet snavs.

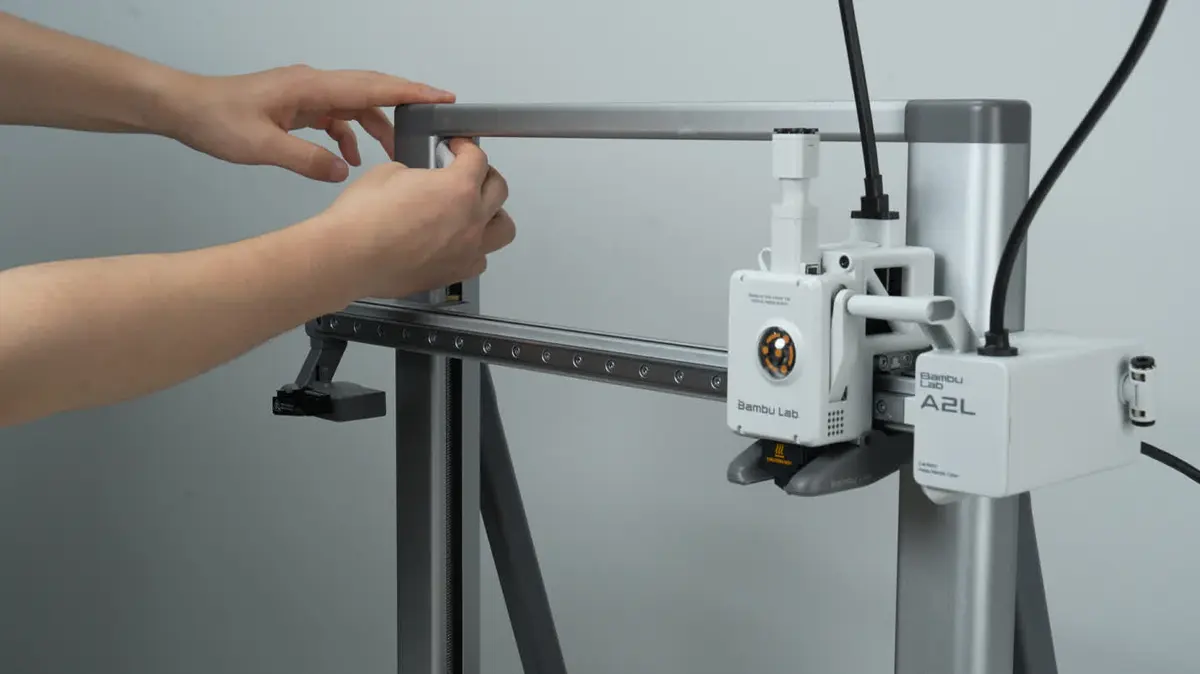

Rengør derefter den øverste del af leadskruen på samme måde.

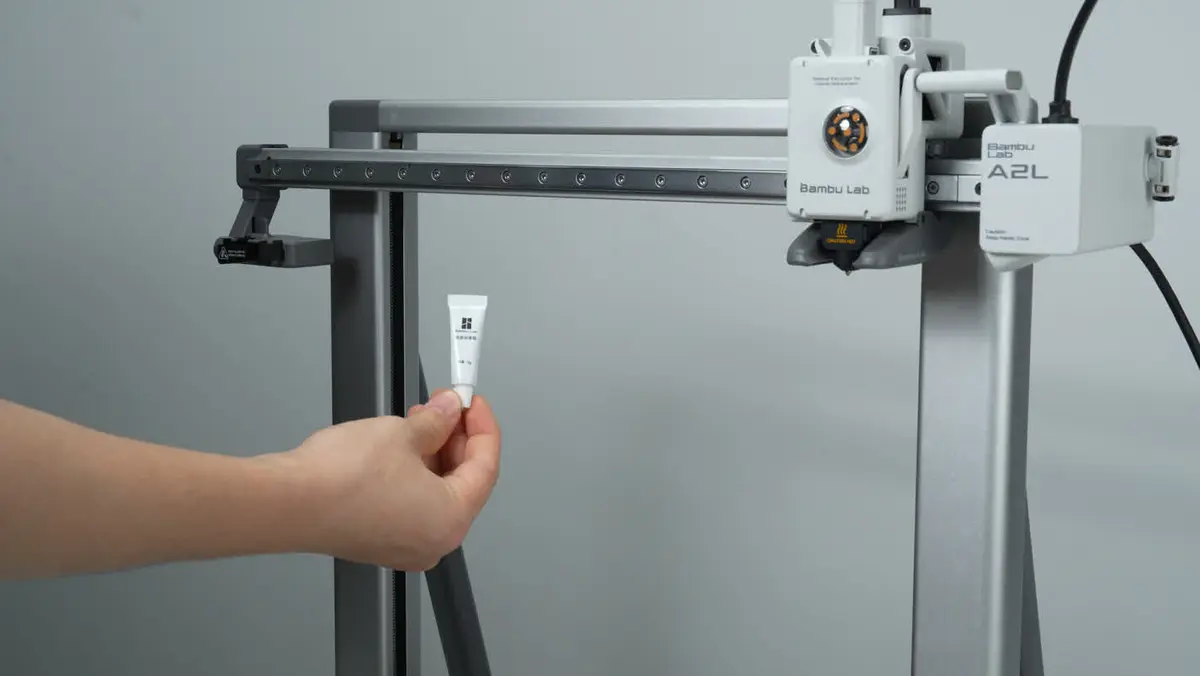

Tag det nye smørefedt ud af værktøjskassen.

Påfør frisk smørefedt på leadskruen, og kør derefter kalibreringsprocessen for at fordele fedtet jævnt langs leadskruen.

Kalibrering

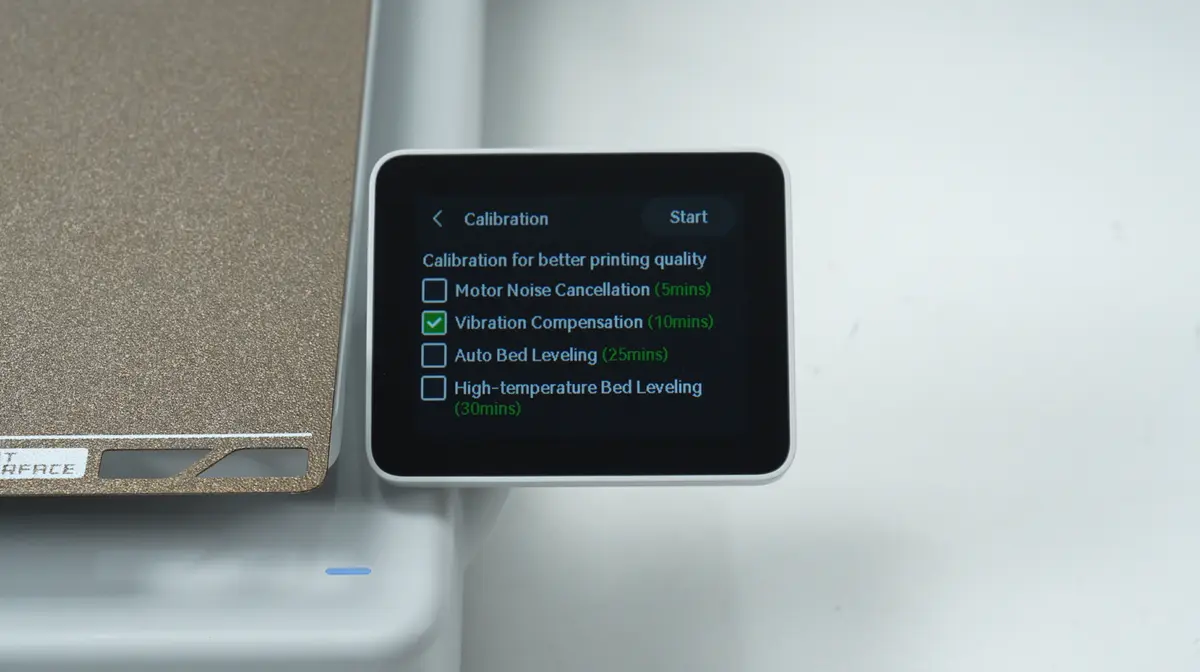

Når printeren er tændt, gå til Settings > Maintenance > Calibration på skærmen, vælg Vibration Compensation, og start kalibreringen. XYZ-akserne begynder derefter at bevæge sig.
