Smøring af spændehjul på A2L

Hvornår skal du bruge guiden

Lejerne inde i spændehjulet kan give unormal støj, når printhovedet bevæger sig, hvis der mangler smøring. A2L har i alt tre spændehjul, der sidder på henholdsvis X-aksen, Y-aksen og Z-aksen.

Nødvendigt værktøj og materialer

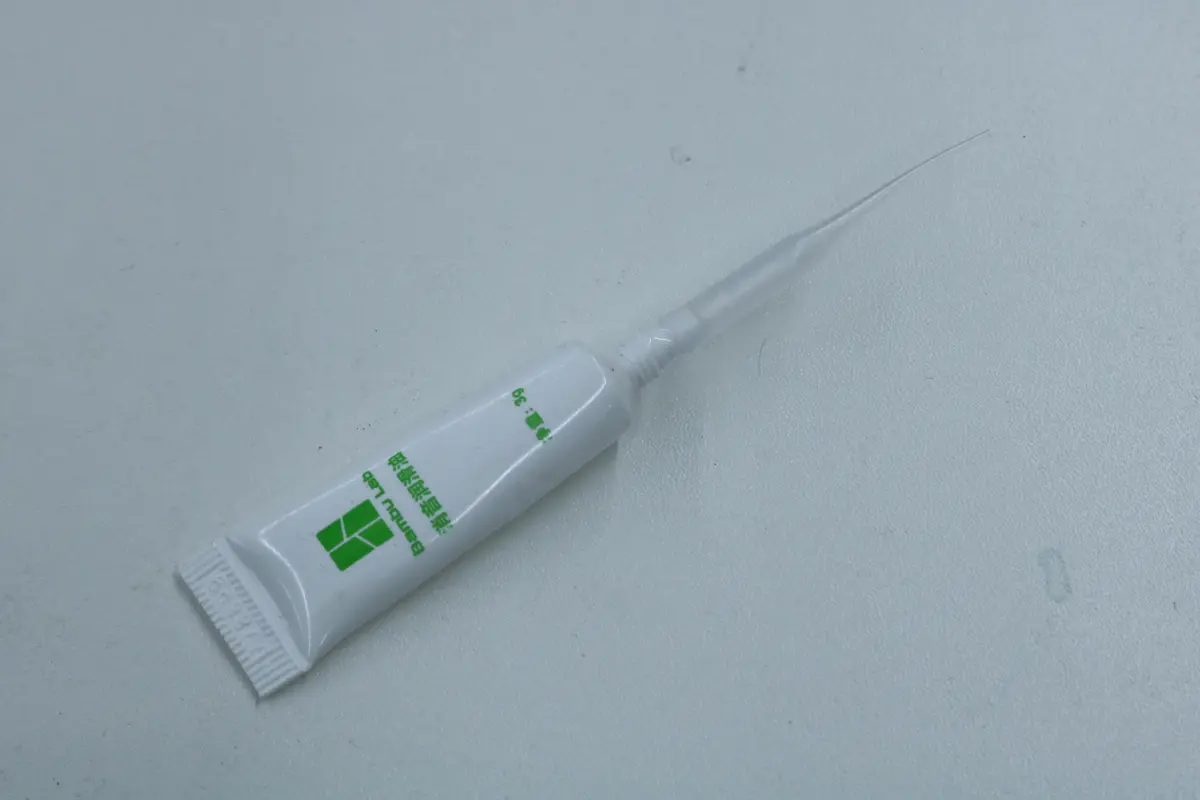

• Smøremiddel: smøreolie & smørefedt
• H1.5 & H2.0 unbrakonøgler
• Tyndt påfyldningsspids / dråbeflaske

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og printhovedets ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og dermed skade på elektronikken samt sikkerhedsfare.

Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, anbefaler vi, at du indsender en teknisk ticket om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Spændehjul på X-aksen

Trin 1. Fjern endedækslet på X-aksen

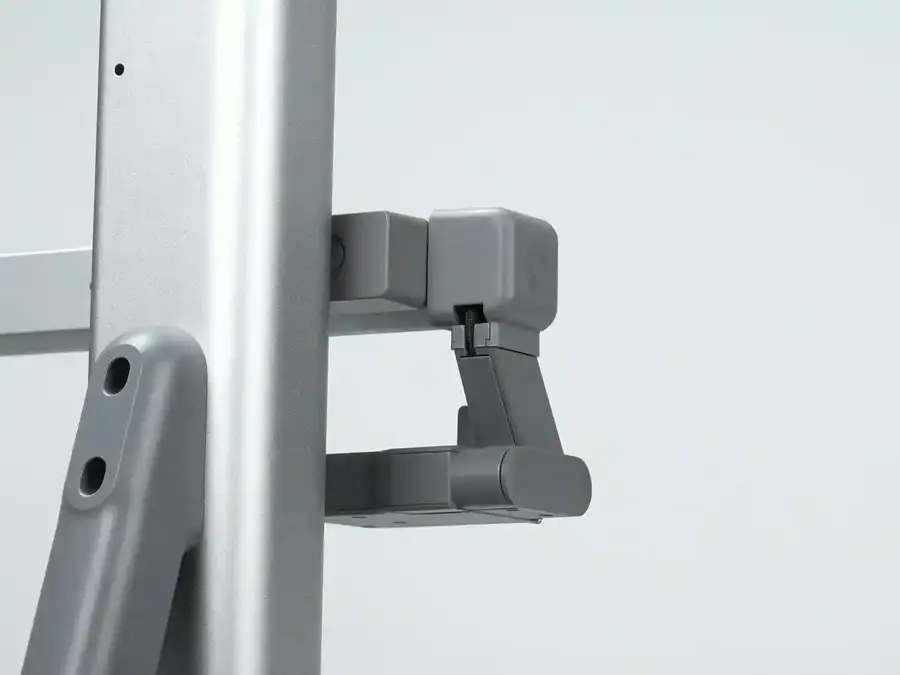

Fjern dækslet til rensevisken som vist nedenfor.

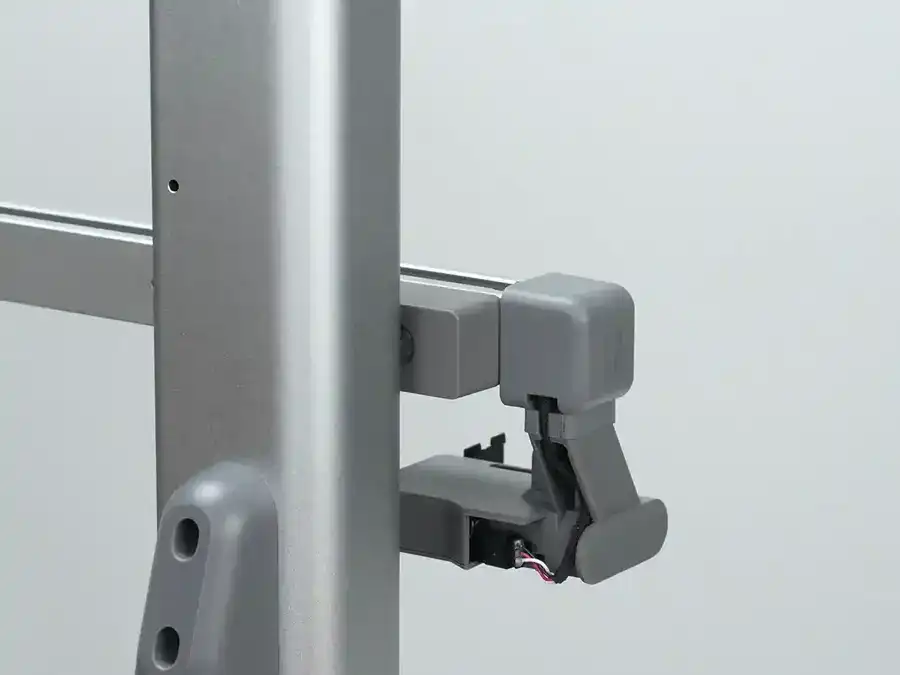

Træk forsigtigt stikket til rensevisken ud, mens du trykker på låsetappen for at låse op og koble det fra.

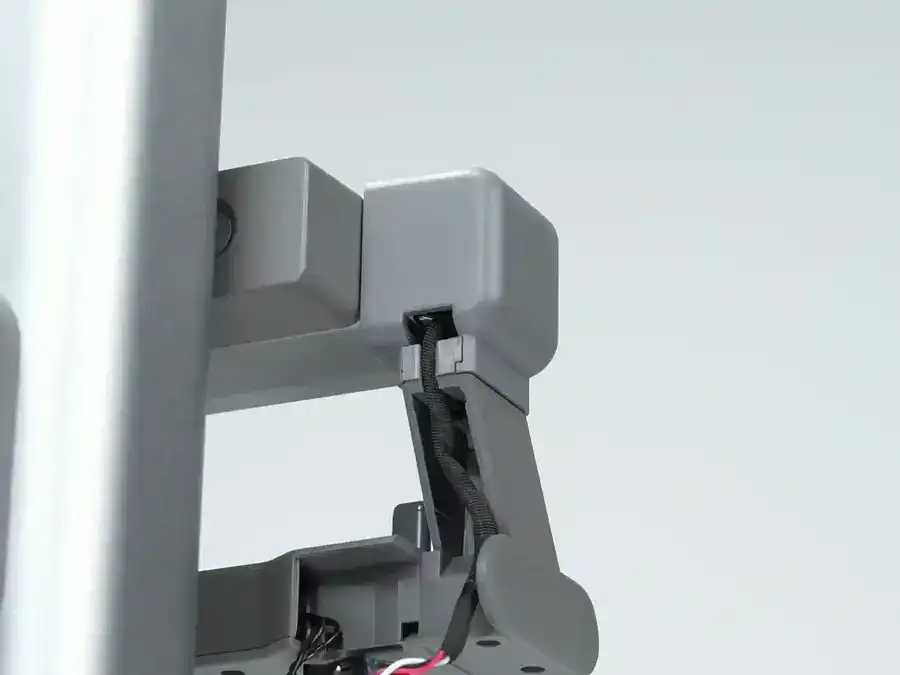

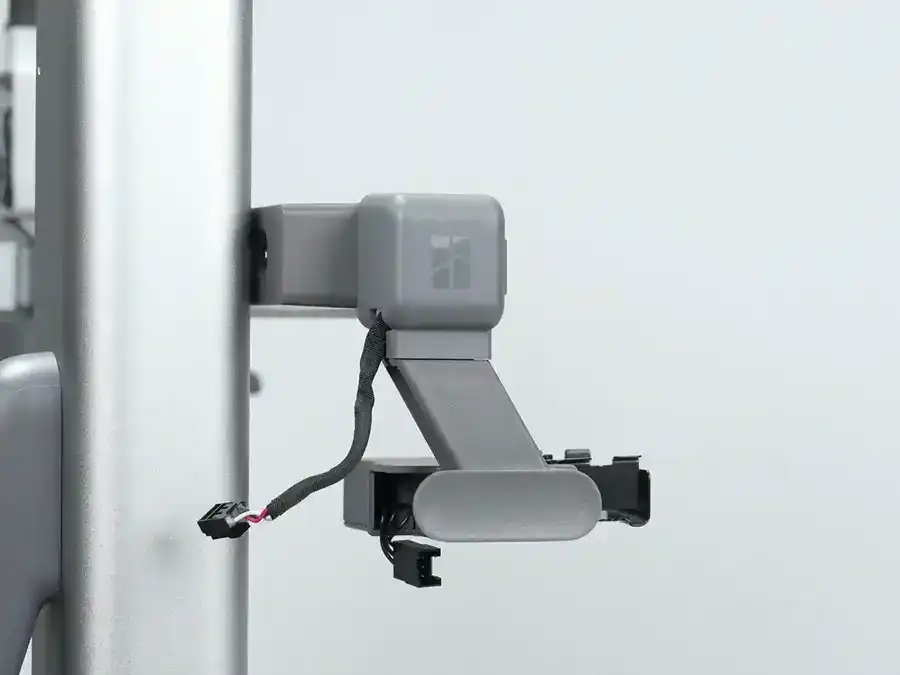

Brug en H2.0 unbrakonøgle til at fjerne den enkelte skrue, vip kablet opad, og træk rensevisken bagud for at tage den af.

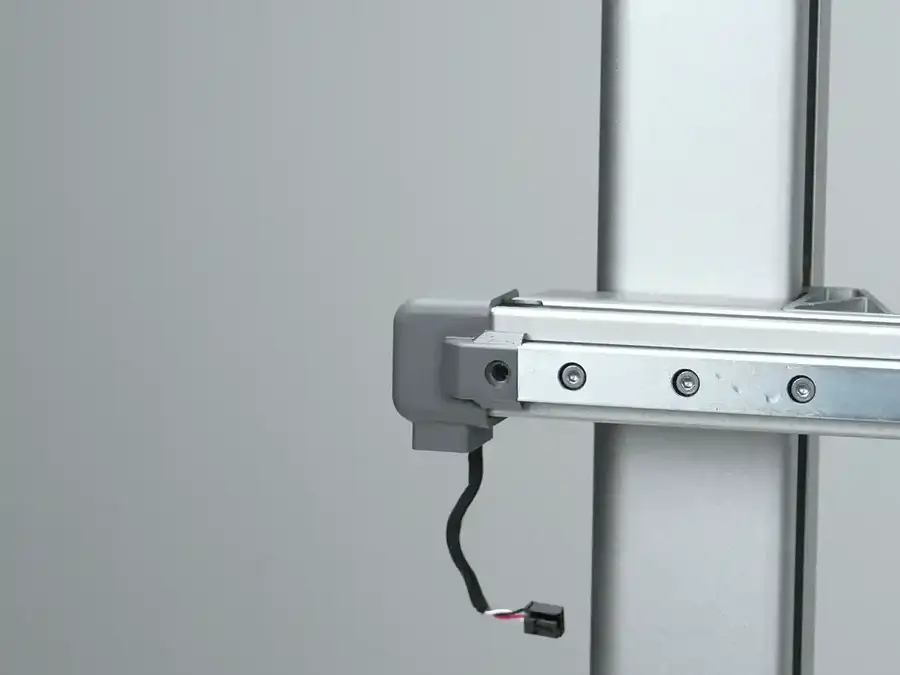

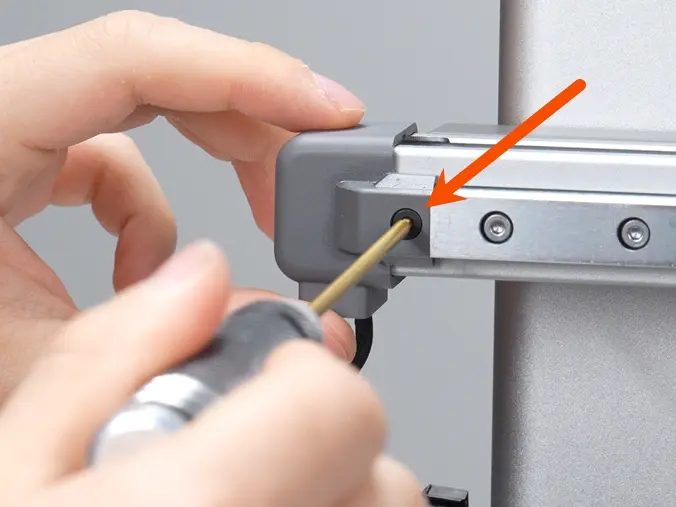

Brug en H2.0 unbrakonøgle til at fjerne skruerne, der holder endedækslet, og løft det derefter af.

Trin 2. Smør spændehjulet på X-aksen

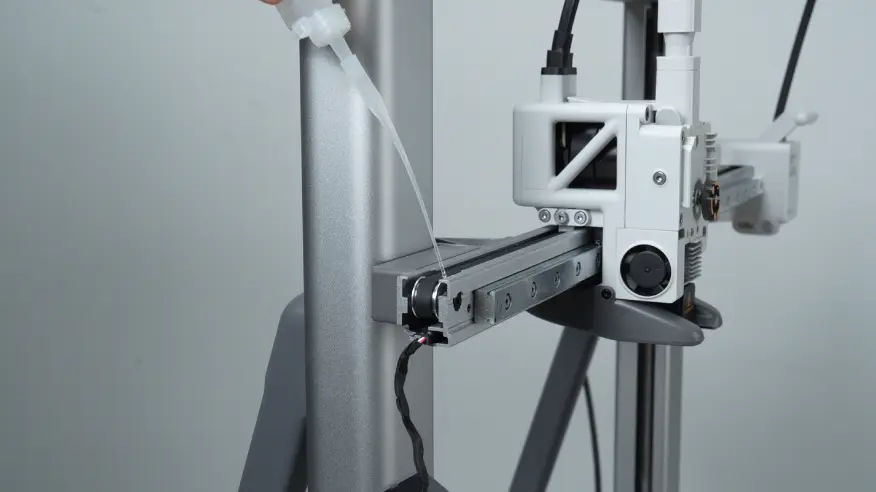

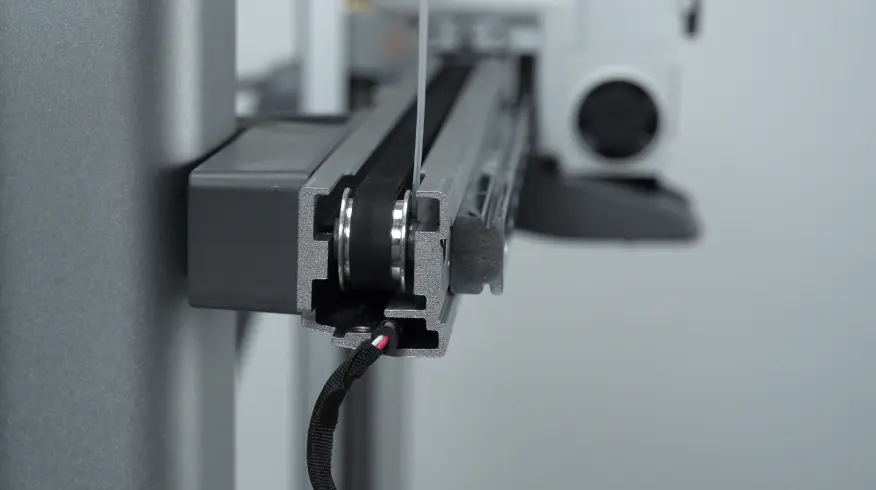

Sæt den tynde påfyldningsspids på flasken med smøreolie, placer den mellem spændehjulet og metalakslen, og påfør en lille mængde smøreolie.

Trin 3. Monter endedækslet på X-aksen

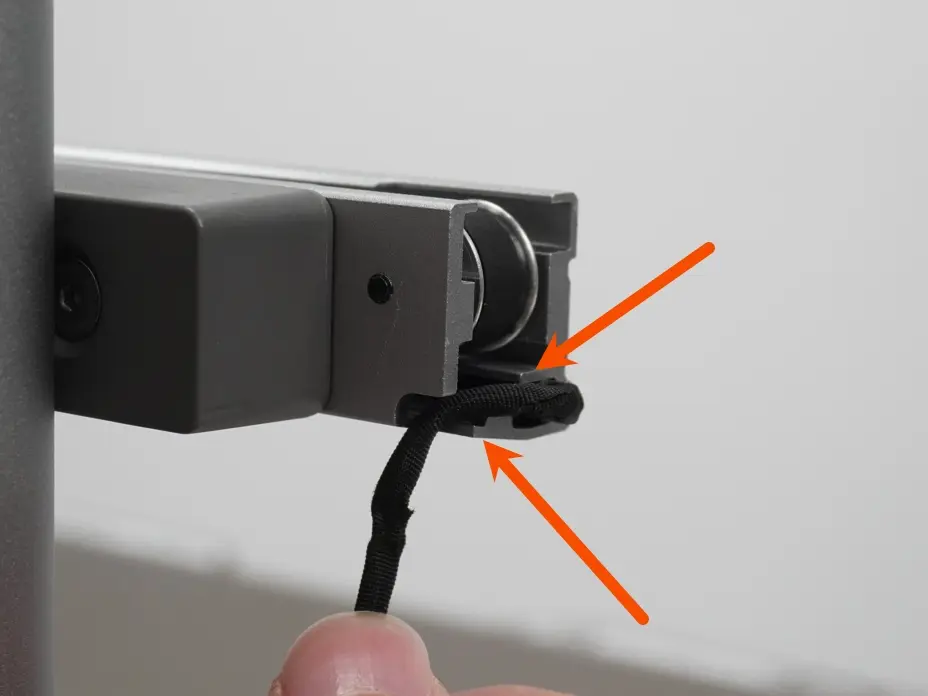

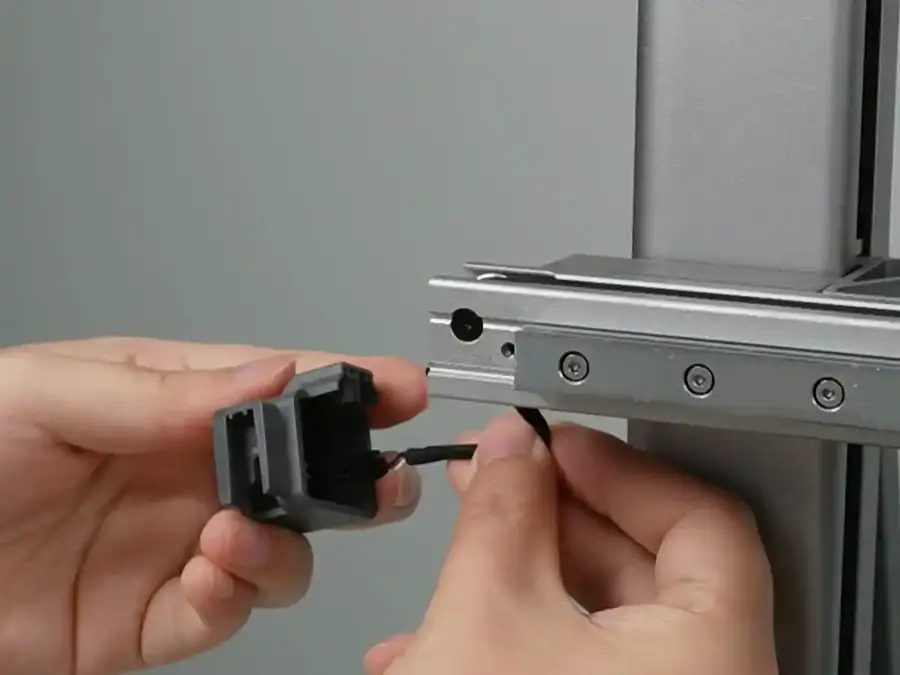

Monter endedækslet igen som vist nedenfor, og sørg for, at kablerne inde i endedækslet føres som på det venstre billede. Hvis kablerne ikke ligger korrekt i profilens udsparing, passer endedækslet ikke ordentligt.

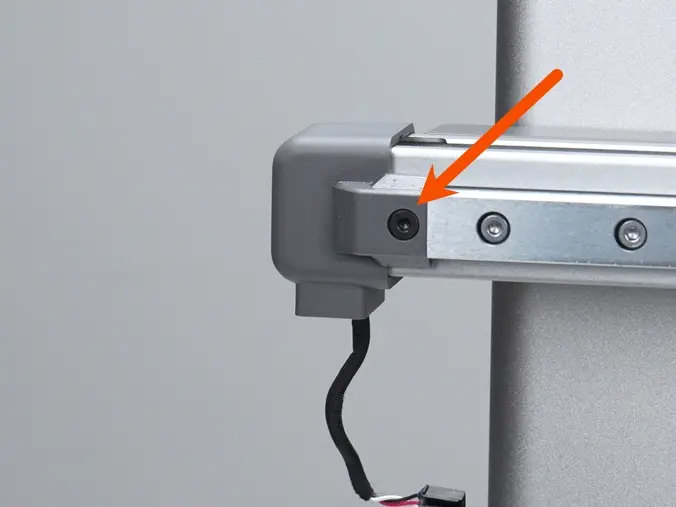

Brug en H2.0 unbrakonøgle til at fastgøre endedækslet med skruer.

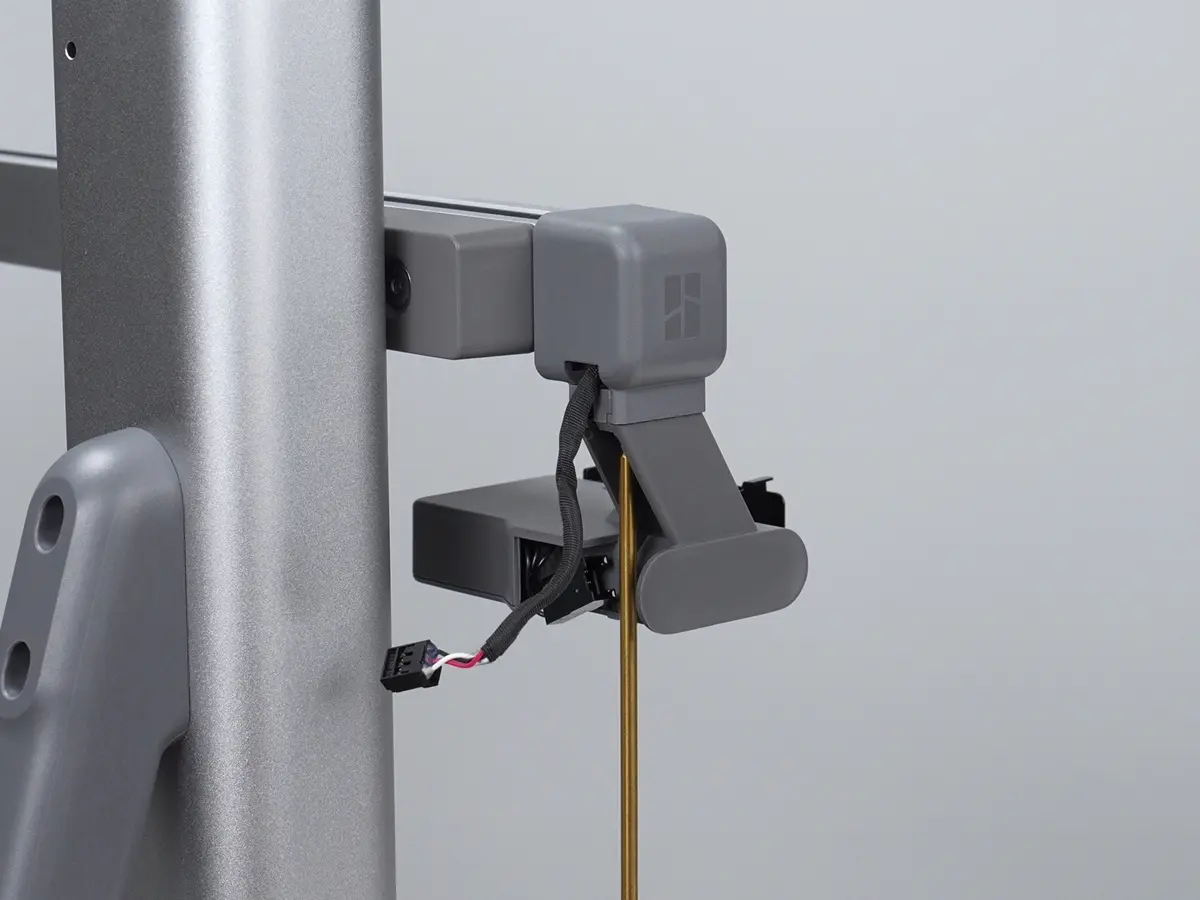

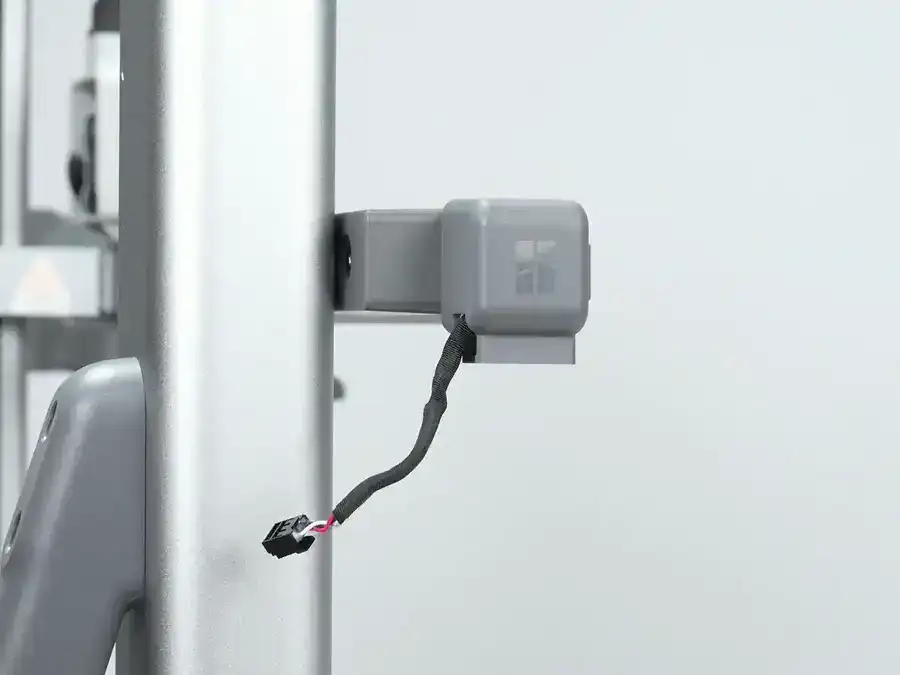

Skub rensevisken ind i fastgørelsesrillen bagfra, og fastgør den med en skrue ved hjælp af en H2.0 unbrakonøgle.

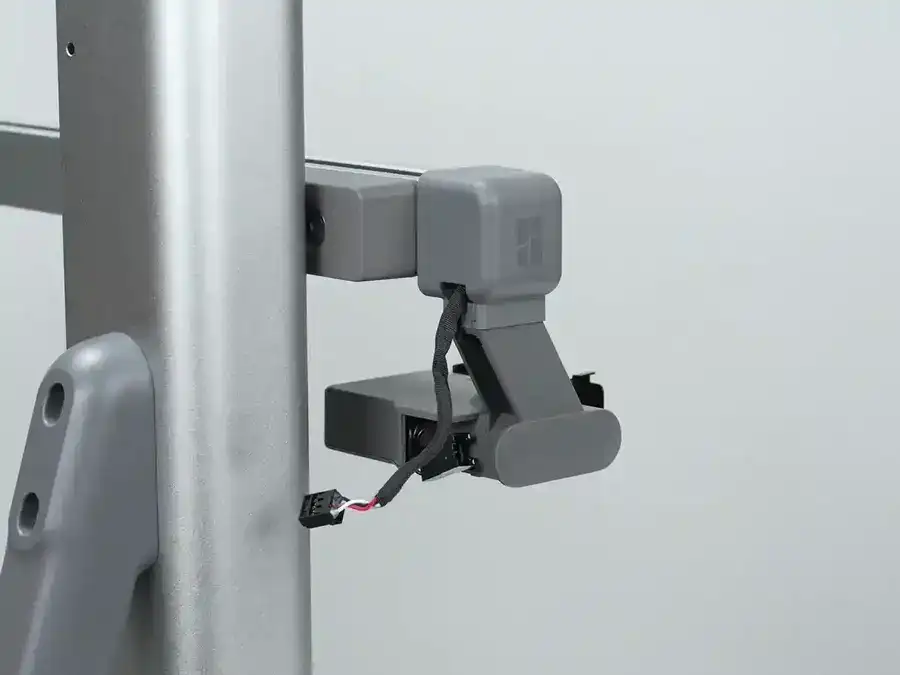

Tilslut stikket til rensevisken, og arranger kablerne pænt.

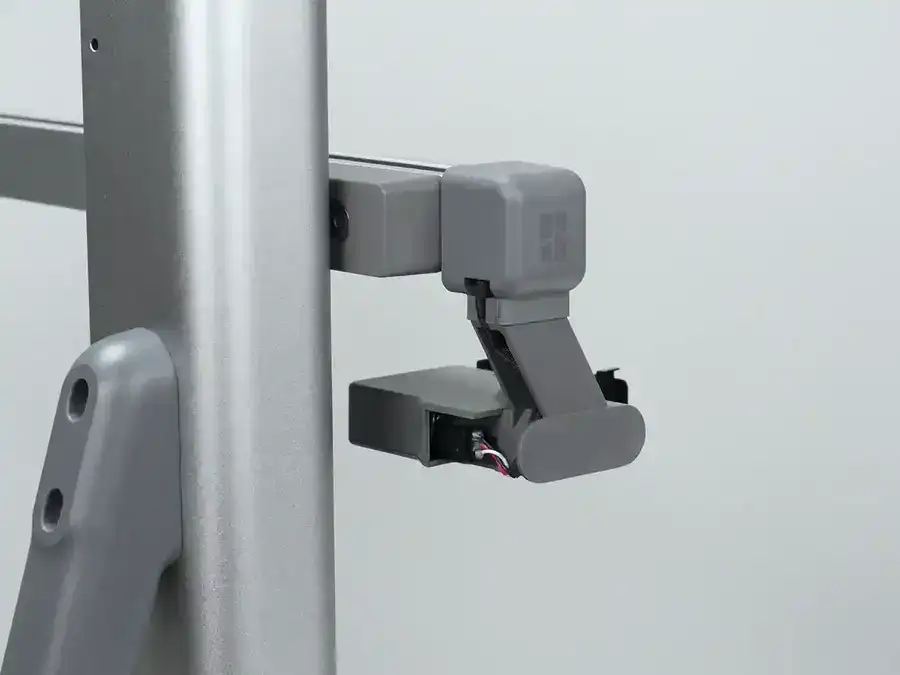

Monter dækslet til rensevisken igen som vist nedenfor.

Spændehjul på Y-aksen

Trin 1. Fjern dækpladen på Y-aksen

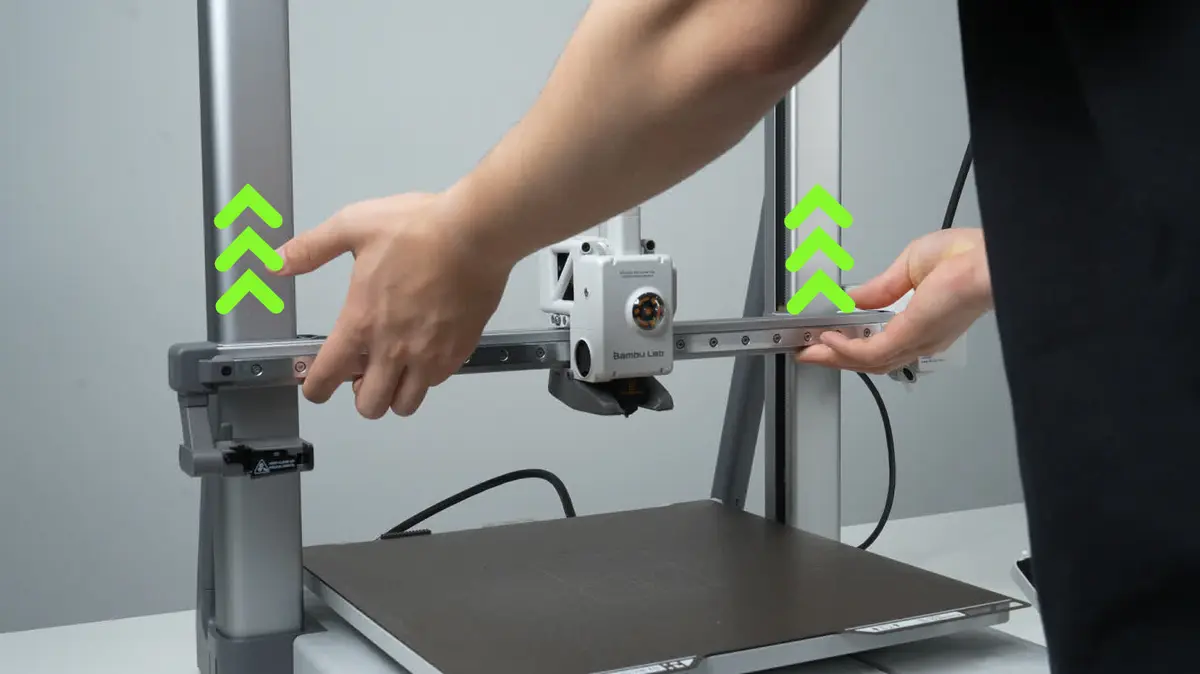

Skub X-aksen op for at hæve printhovedet.

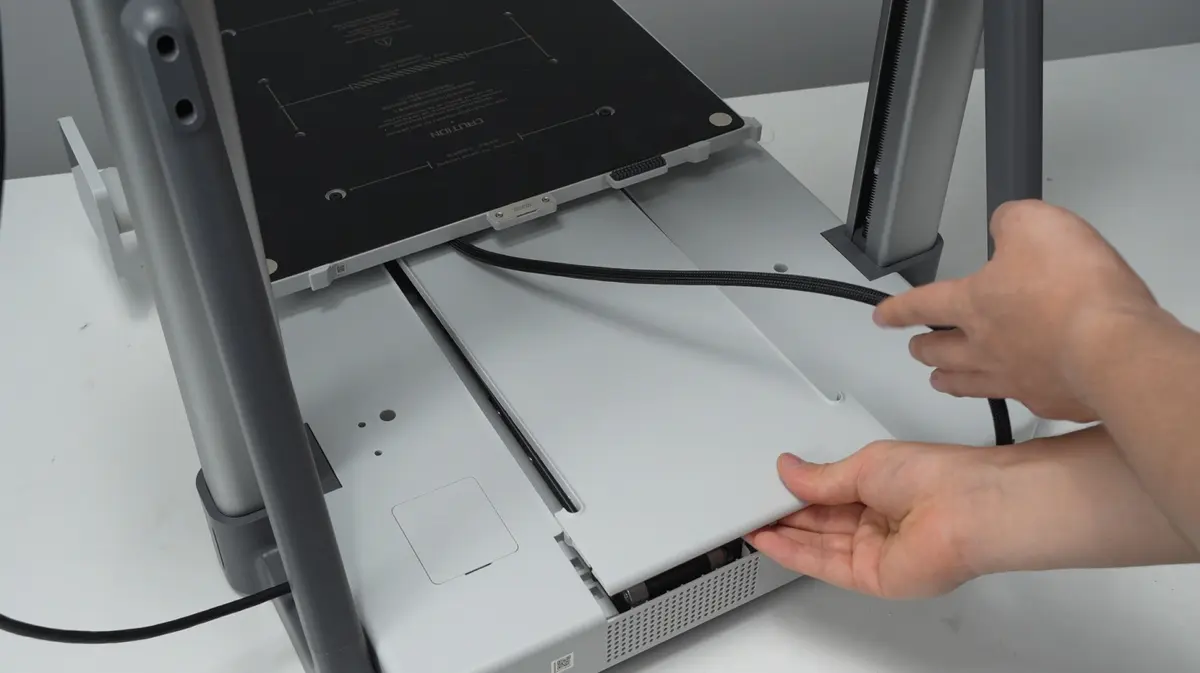

Skub varmepladen helt frem, og fjern derefter dækpladen på Y-aksen.

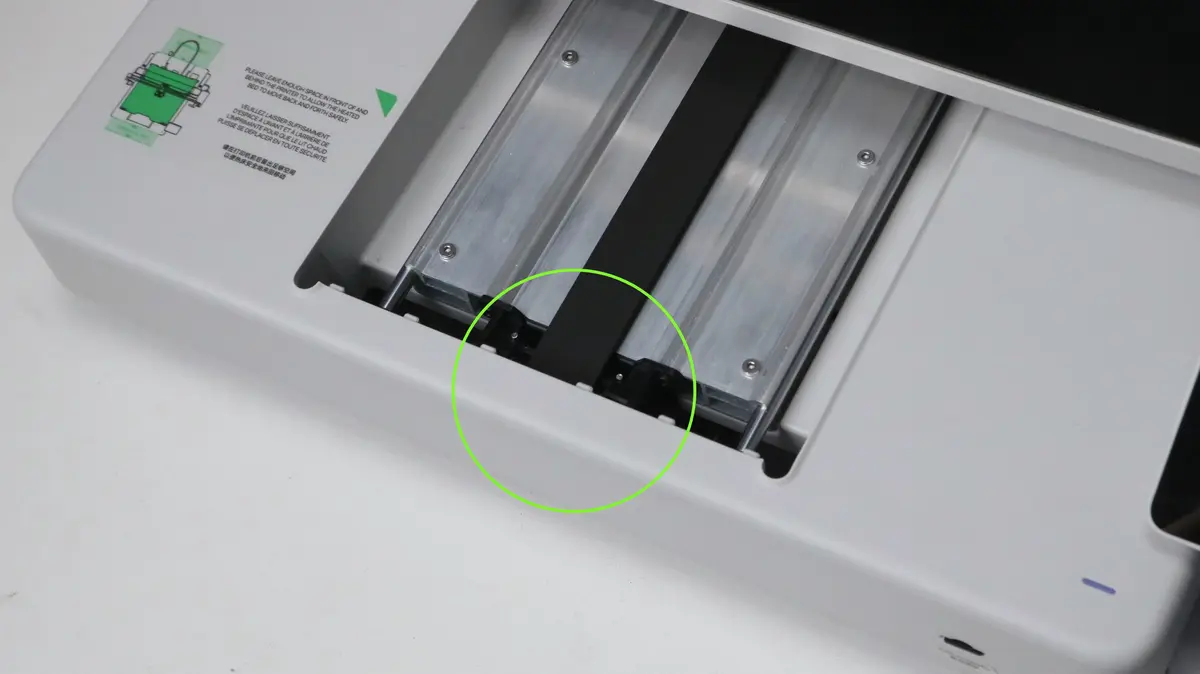

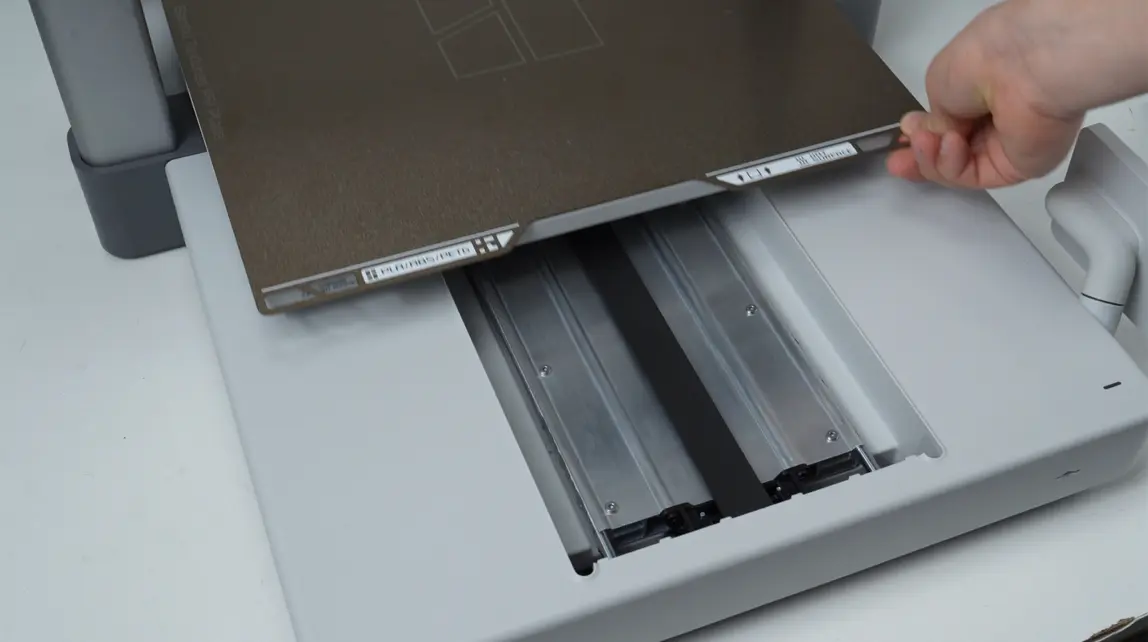

Skub derefter varmepladen bagud, og find spændehjulet på Y-aksen.

Trin 2. Smør spændehjulet på Y-aksen

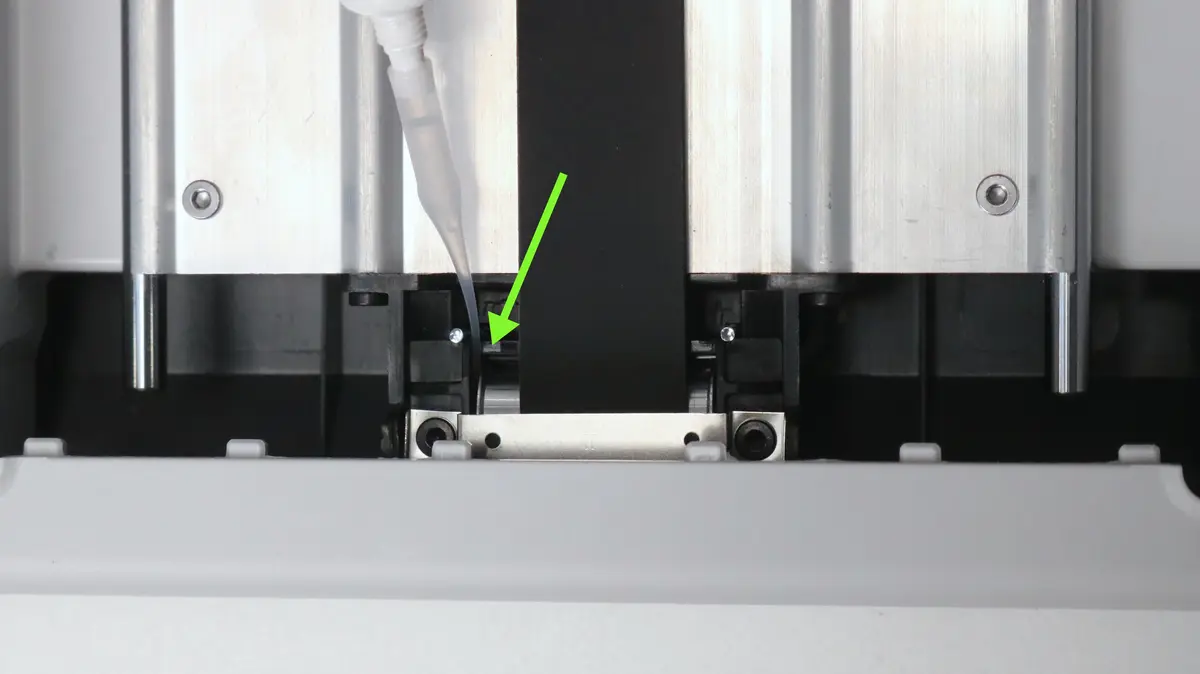

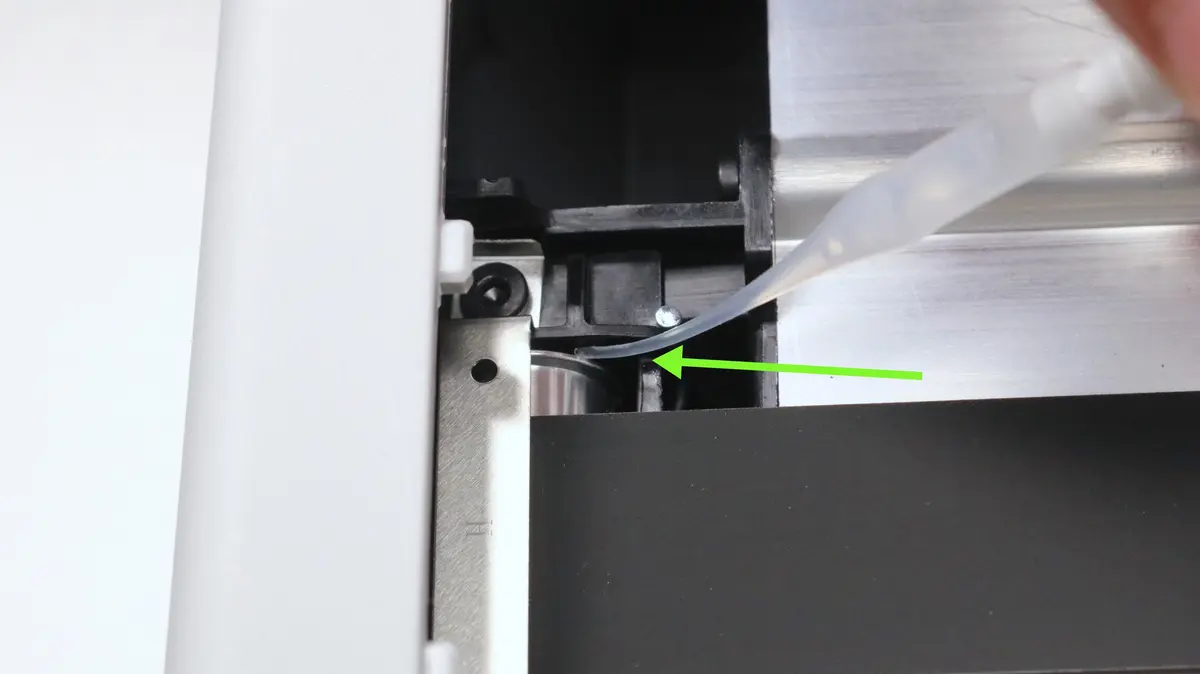

Påfør en lille mængde smøreolie mellem spændehjulet og metalakslen.

Trin 3. Monter dækpladen på Y-aksen

Monter dækpladen på Y-aksen tilbage på printeren.

Spændehjul på Z-aksen

Trin 1. Fjern bundpladen i rammen

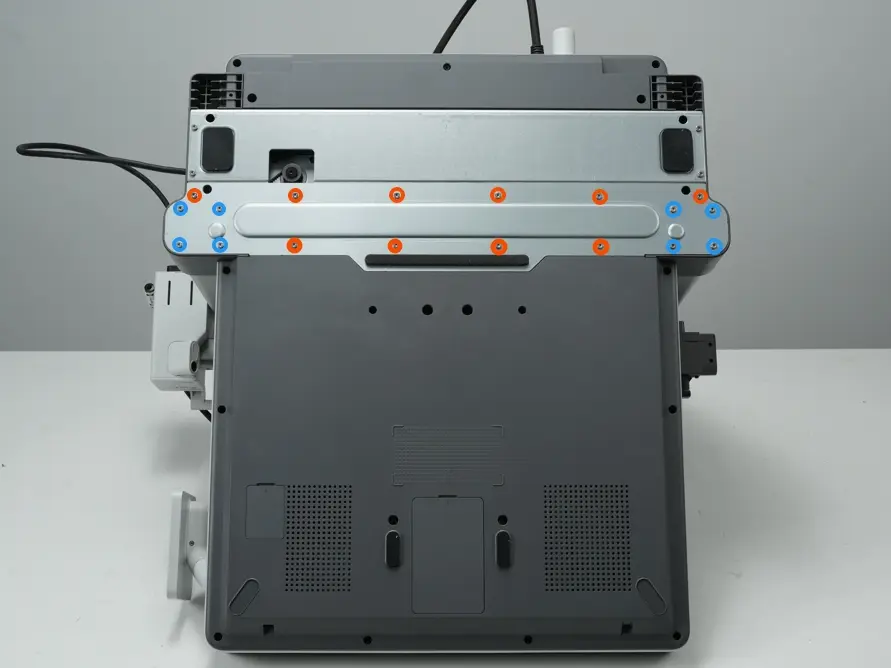

Brug en H2.0 unbrakonøgle til at fjerne de 18 viste skruer. Skruerne markeret med orange er korte, og dem markeret med blåt er lange. Det anbefales at sortere og opbevare dem hver for sig.

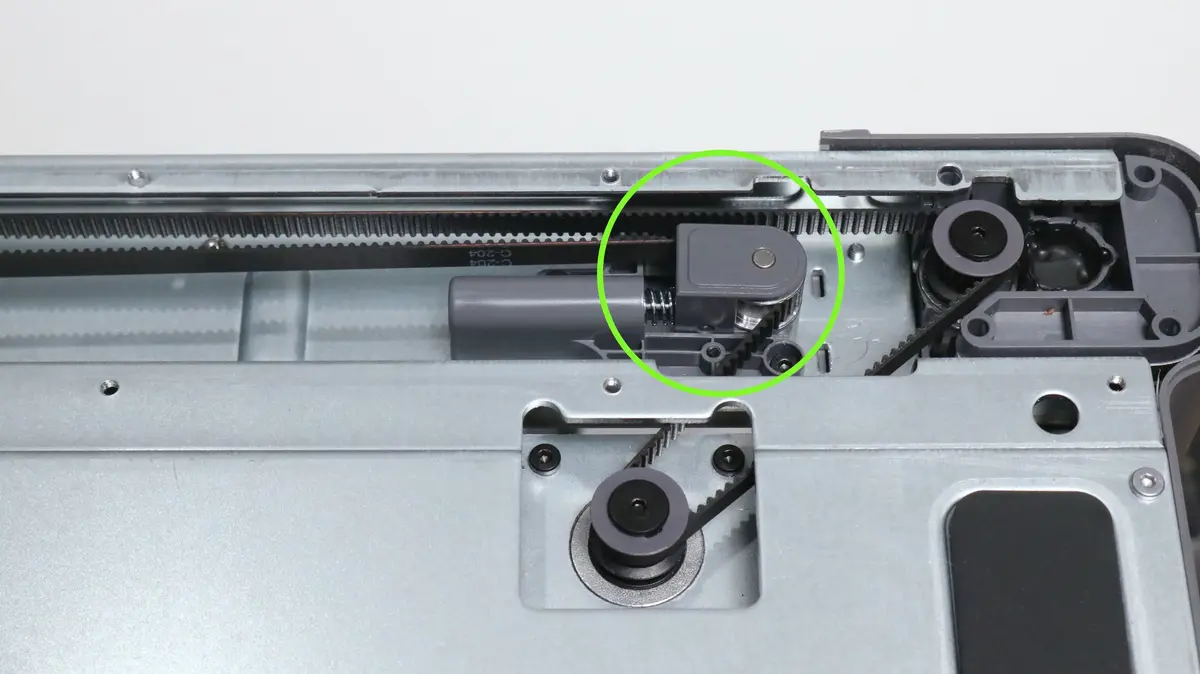

Når bundpladen er åbnet, find spændehjulet på Z-aksen.

Skruehovederne inde i rammens bundplade er skarpe, og nogle metalkanter kan have små grater. Vær forsigtig under af- og påmontering for at undgå skader. Det anbefales at bruge skæresikre handsker under dette arbejde.

Trin 2. Smør spændehjulet på Z-aksen

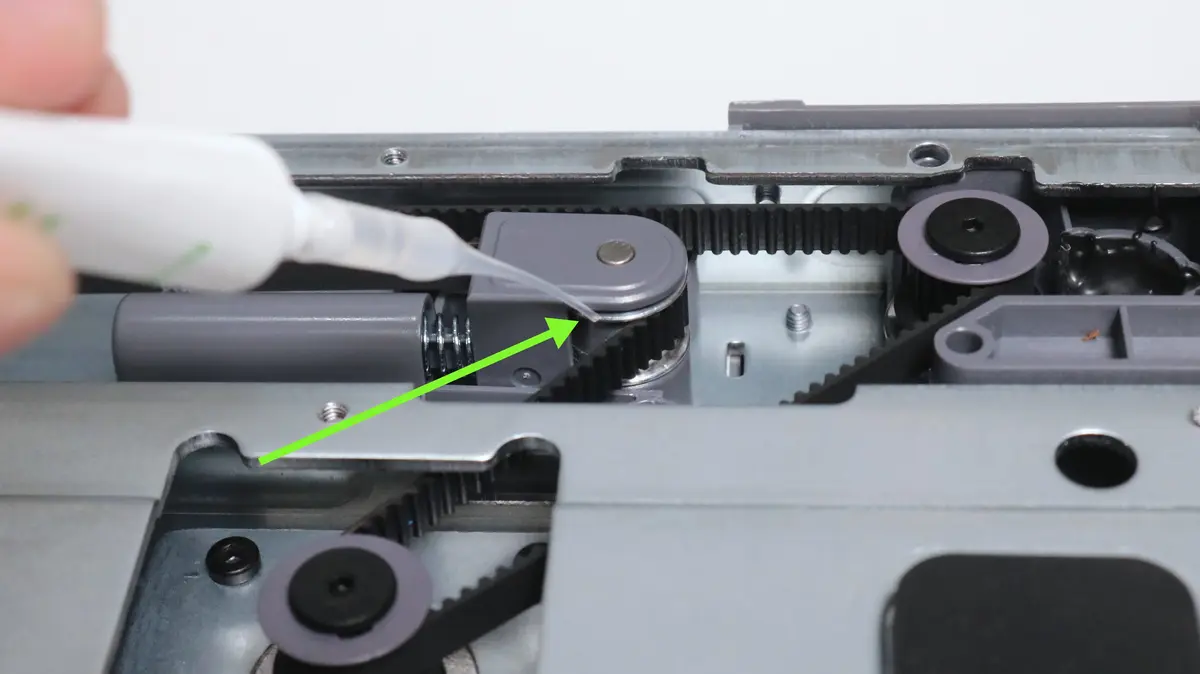

Påfør en lille mængde smøreolie mellem spændehjulet og metalakslen.

Trin 3. Monter bundpladen i rammen

Monter bundpladen igen ved først at fastgøre de otte lange skruer markeret med blåt med en H2.0 unbrakonøgle, og fastgør derefter de ti korte skruer markeret med orange.
