Udskiftning af printerkabler til A2L

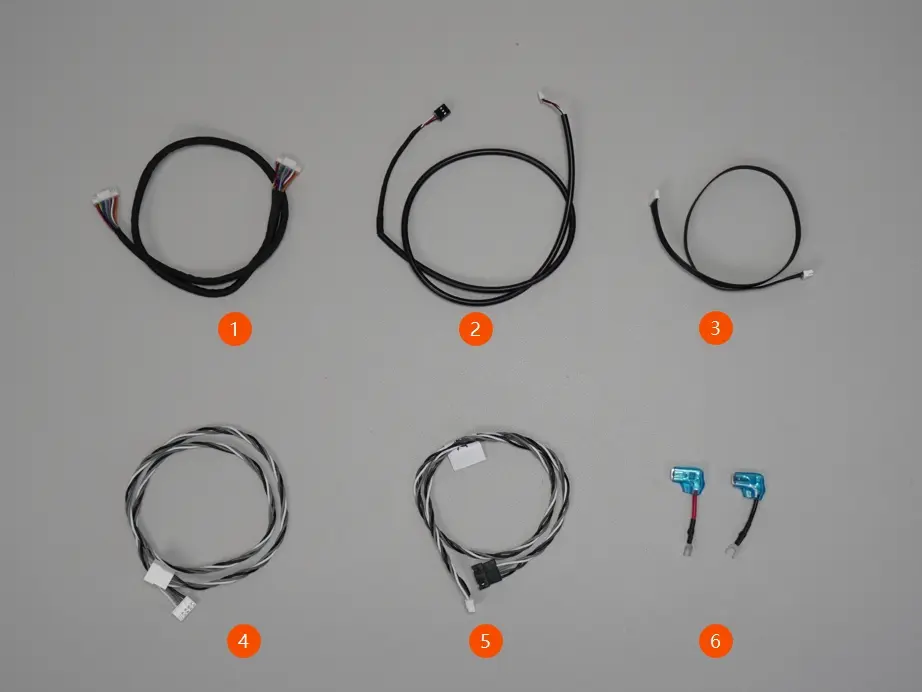

A2L kabelsæt

Detaljer om kabelsættet:

1. 4/6-pin kabel til forbindelsesprintet
2. Adapterkabel til Purge Wiper Hall-effekt
3. Forbindelseskabel mellem bundkort og AC
4. Adapterkabel til Y-motor
5. Adapterkabel til Z-motor
6. Adapterkabel mellem AC og strømforsyning

Printerens kabelsæt indeholder 6 kabeltyper. Når du modtager sættet, behøver du ikke udskifte alle kabler, kun de beskadigede. Hvis dit AP-AC forbindelseskabel er beskadiget, kan du udskifte kun AP-AC forbindelseskablet og beholde de andre kabler som reserve.

Nødvendigt værktøj og materialer

A2L kabelsæt

• H2.0 unbrakonøgle
• Pincet (valgfrit)

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledninger i toolhead. Arbejde med printeren tændt kan medføre kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du have brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, anbefaler vi, at du indsender en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og hjælpe dig.

Udskiftning af 4/6-pin kablet til forbindelsesprintet

Følg den separate vejledning nedenfor for at udskifte 4/6-pin kablet til forbindelsesprintet: Udskiftning af 4/6-pin forbindelsesprint til A2L

Udskiftning af adapterkablet til Purge Wiper Hall-effekt

Trin 1. Fjern adapterkablet til Purge Wiper Hall-effekt

1. Fjern adapterprintet og X-aksens endekappe

• Se den separate vejledning for at fjerne adapterprintet: Udskiftning af toolhead-kabel til A2L
• Se den separate vejledning for at fjerne endekappen: Udskiftning af endekappe til A2L

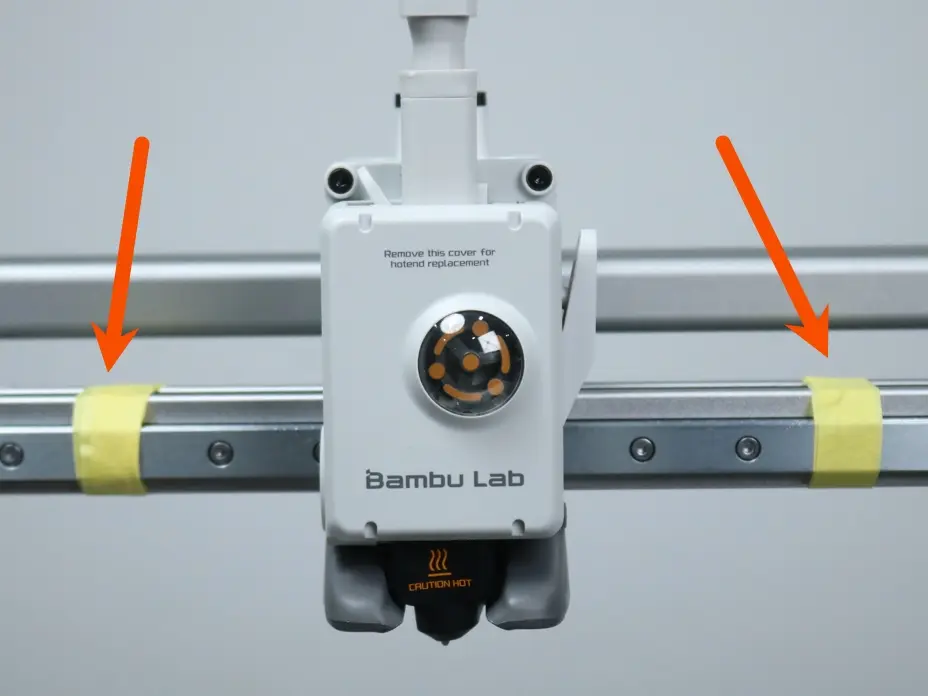

Når endekappen og X-aksens motorboks er fjernet, mister siderne af X-aksens lineærskinne deres endestop. Fastgør toolhead, så det ikke glider af enden af skinnen, hvilket kan få kuglerne i sliden til at falde ud.

2. Fjern adapterkablet til Purge Wiper Hall-effekt

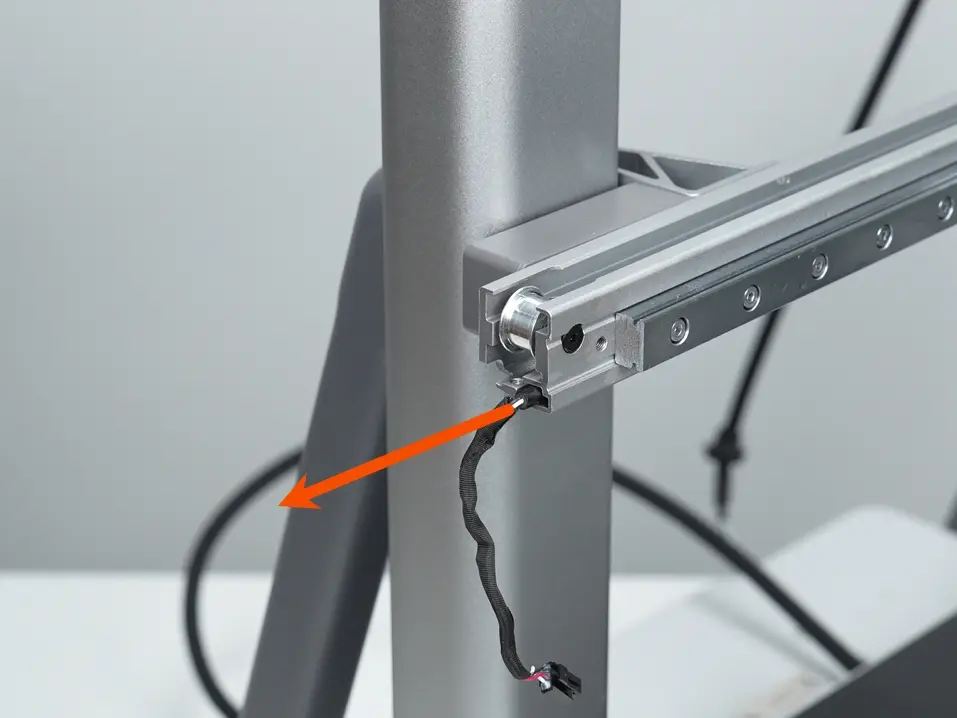

Træk adapterkablet til Purge Wiper Hall-effekt ud fra venstre side.

Trin 2. Monter adapterkablet til Purge Wiper Hall-effekt

1. Monter adapterkablet til Purge Wiper Hall-effekt

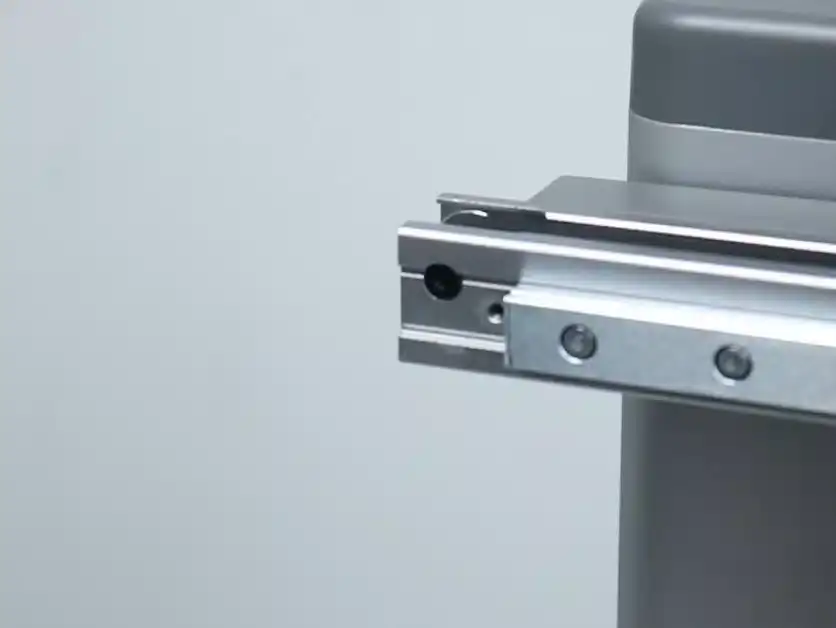

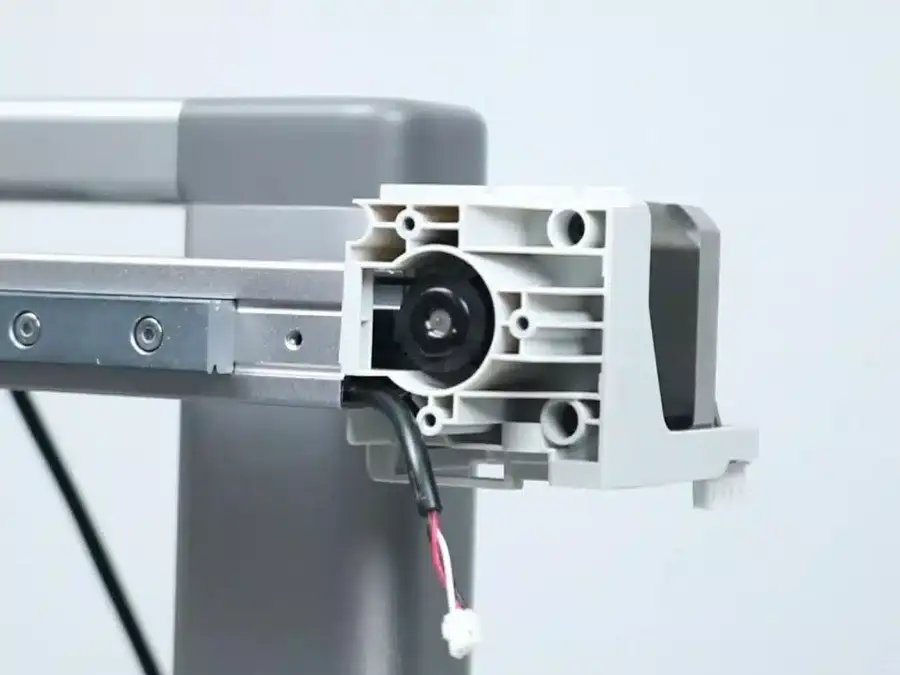

   Før adapterkablet til Purge Wiper Hall-effekt ind i profilen fra positionen vist på tegningen. Vær opmærksom på indføringspunktet og adapterkablets retning.


Bemærk: Kablet skal føres ind i det anviste slot i profilen som vist. Før det ikke ind andre steder.

2. Monter adapterprintet og X-aksens endekappe

• Se den separate vejledning for at genmontere adapterprintet: Udskiftning af toolhead-kabel til A2L
• Se den separate vejledning for at genmontere endekappen: Udskiftning af endekappe til A2L

Udskiftning af AP-AC forbindelseskablet

Trin 1. Fjern AP-AC forbindelseskablet

1. Fjern den forreste bunddæksel

Se vejledningen for at fjerne printerens forreste bunddæksel: Udskiftning af bunddæksel til A2L

2. Fjern AP-AC forbindelseskablet

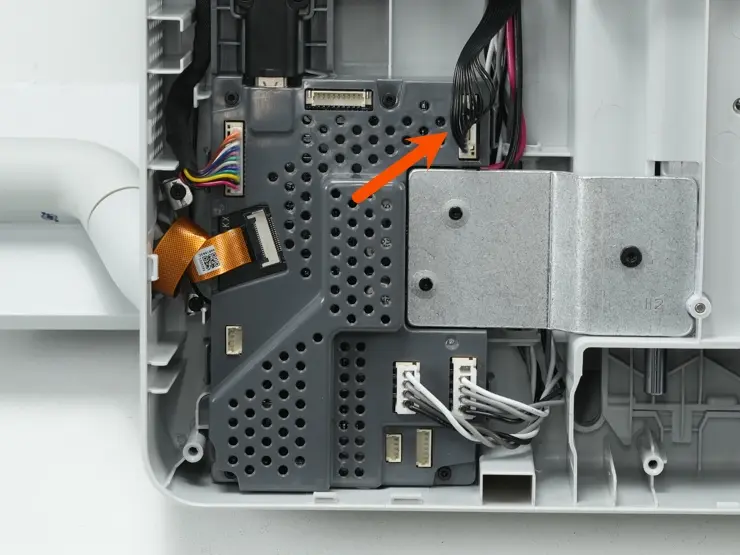

   Tryk på stiklåsen på positionen vist på tegningen, og træk AP-AC forbindelseskablet ud.

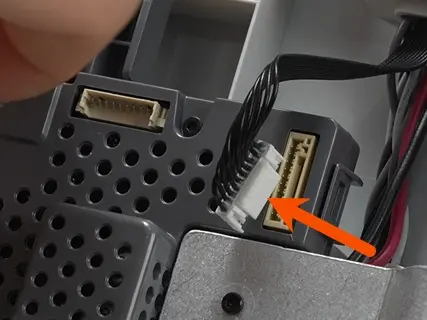

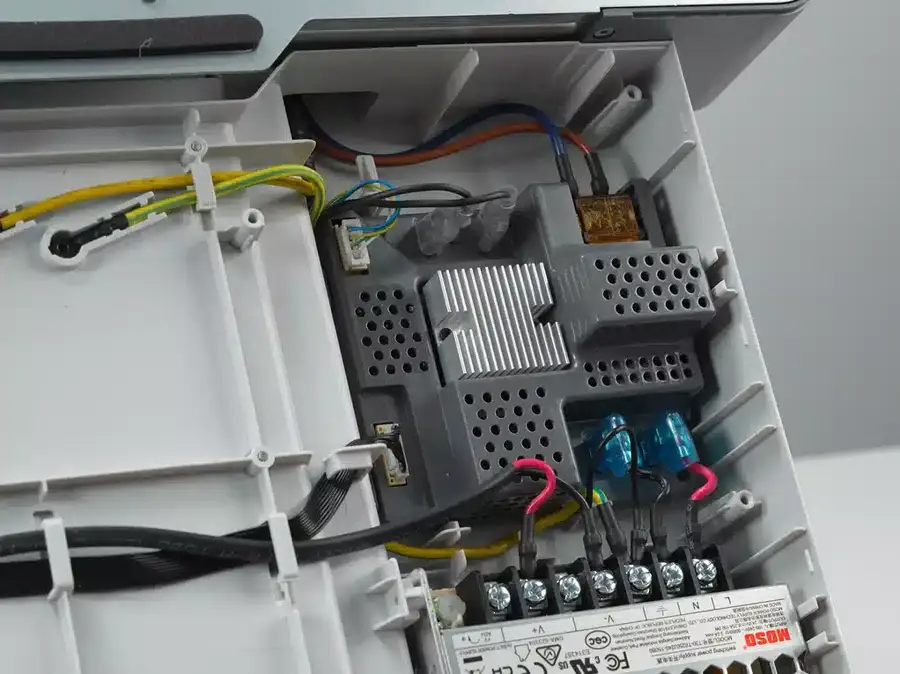

Brug samme metode til at trække stikket ud i den anden ende af kablet.

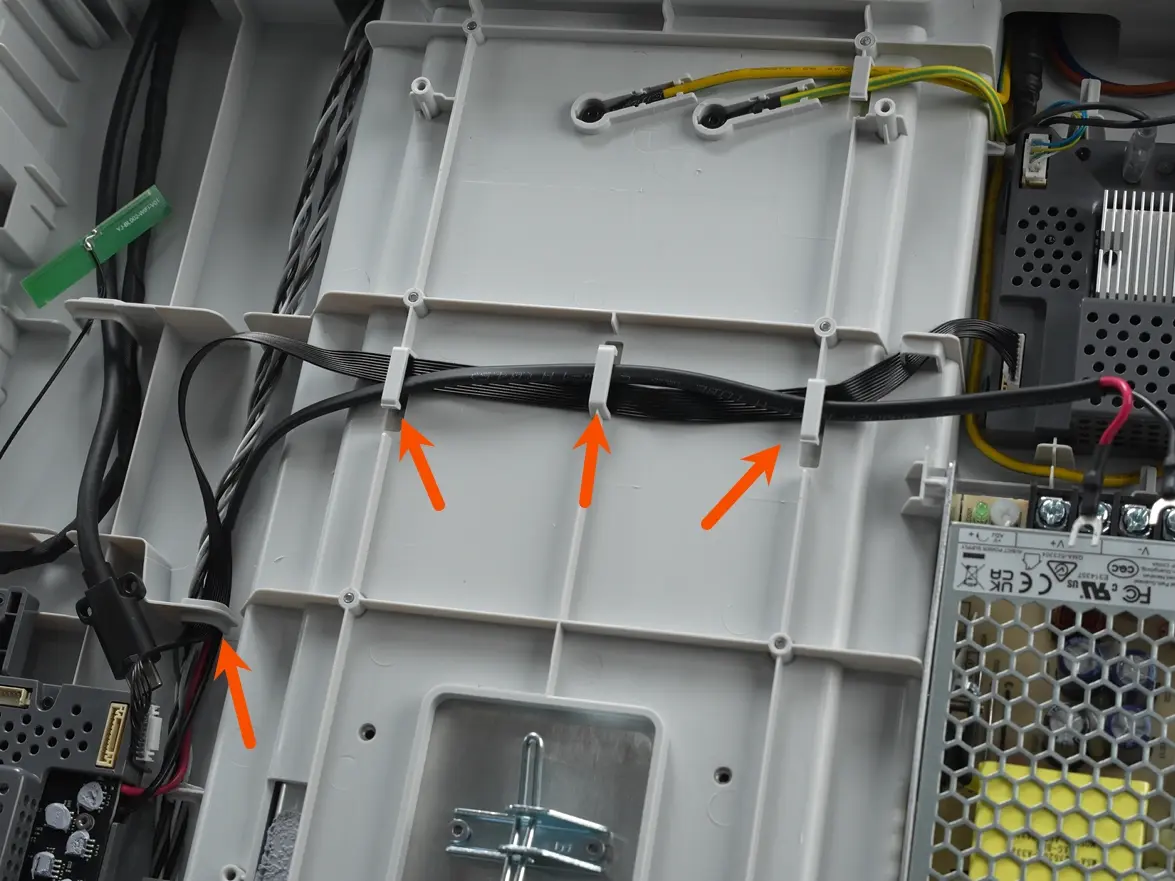

Fjern AP-AC forbindelseskablet

Trin 2. Monter AP-AC forbindelseskablet

1. Monter AP-AC forbindelseskablet
   Fastgør AP-AC forbindelseskablet langs dets oprindelige rute.

   Forbind stikkene i begge ender af kablet.


2. Monter den forreste bunddæksel

Se vejledningen for at genmontere printerens forreste bunddæksel: Udskiftning af bunddæksel til A2L

Udskiftning af adapterkablerne til Y- og Z-motor

Y- og Z-motorens adapterkabler fjernes på samme måde. Vælg efter behov.

Trin 1. Fjern adapterkablet til Y- eller Z-motor

1. Fjern portalen og de forreste/bageste bunddæksler

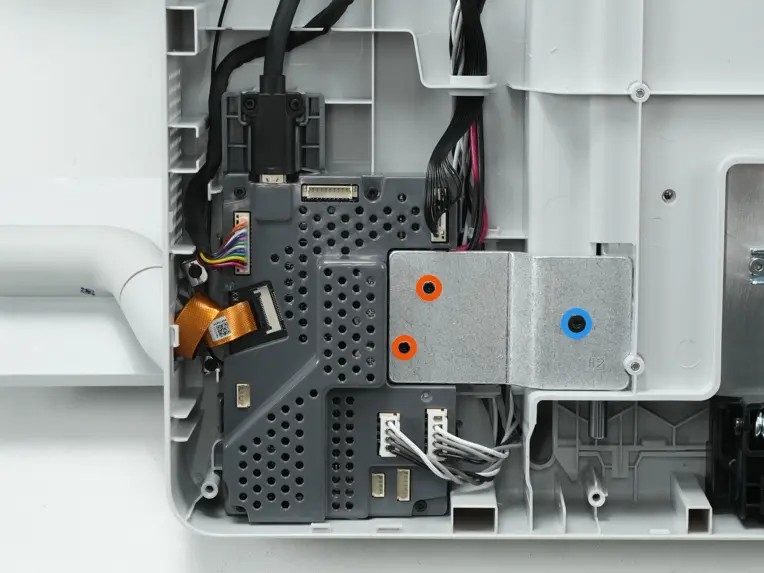

   Brug en H1.5 unbrakonøgle til at fjerne de to orangemarkerede skruer og en H2.0 unbrakonøgle til at fjerne den ene blåmarkerede skrue. Fjern bundkortets køleplade.


2. Fjern adapterkablet til Y- eller Z-motor

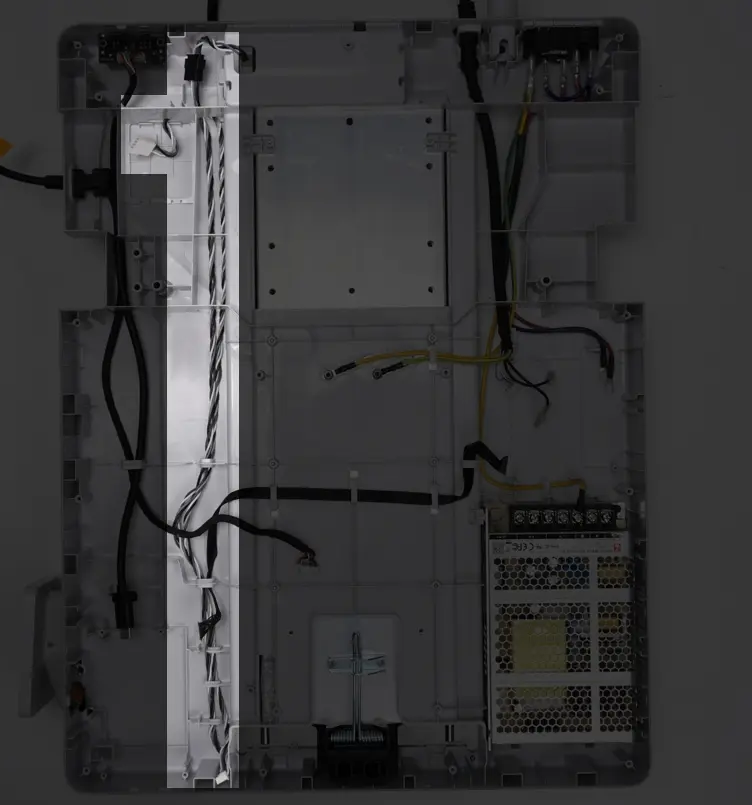

   Afbryd Y-motorens stik, og fjern motorens adapterkabel fra låsetapperne et ad gangen.


Trin 2. Monter adapterkablet til Y- eller Z-motor

1. Monter adapterkablet til Y- eller Z-motor
   Følg illustrationen for at føre Y- eller Z-motorens adapterkabel igen og forbinde Y-motorens stik.

   Brug en H1.5 unbrakonøgle til at fastgøre bundkortets køleplade på bundkortet med to skruer, og brug derefter en H2.0 unbrakonøgle til at fastgøre kølepladen til Y-aksens skinne med én skrue.

2. Monter portalen og de forreste/bageste bunddæksler

Udskiftning af adapterkablet mellem AC og strømforsyning

Trin 1. Fjern adapterkablet mellem AC og strømforsyning

1. Fjern den forreste bunddæksel
   Se vejledningen for at fjerne printerens forreste bunddæksel: Udskiftning af bunddæksel til A2L
2. Fjern adapterkablet mellem AC og strømforsyning

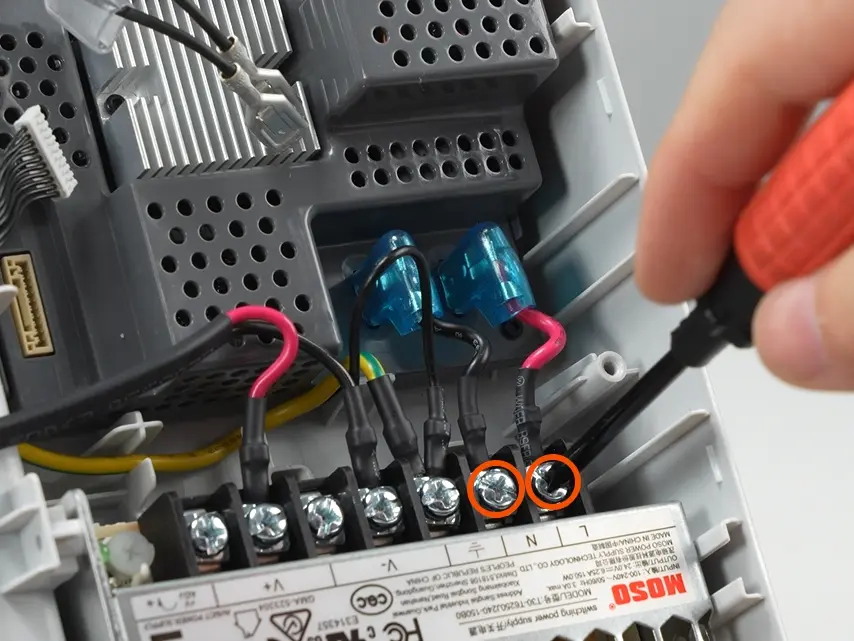

   Brug en stjerneskruetrækker til at løsne de to skruer vist på illustrationen, og træk derefter adapterkablet ud i strømforsyningsenden.

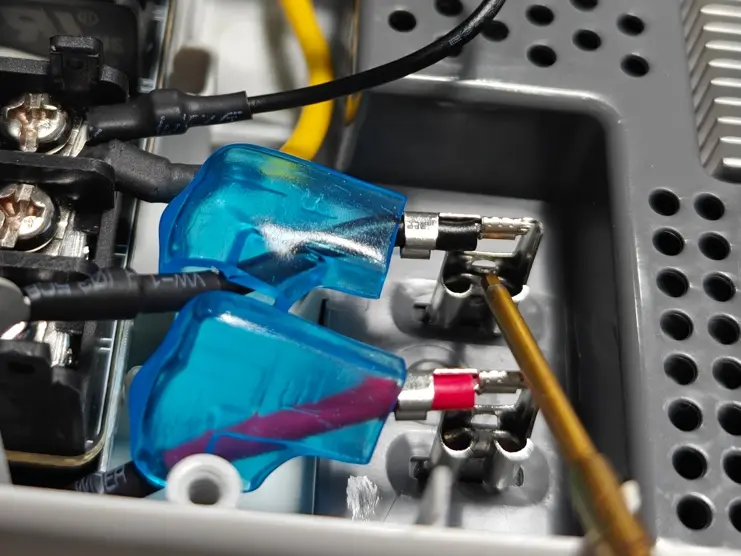

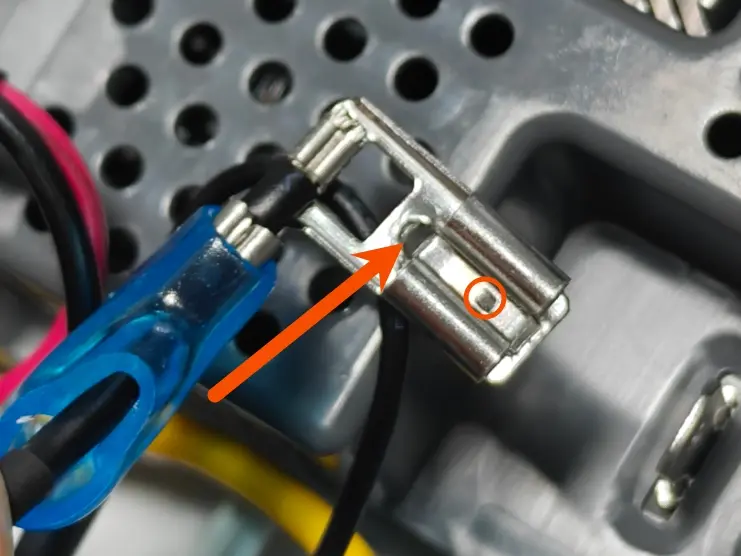

Træk kabelbeskytteren tilbage, tryk på låsetappen på AC-printets side, og træk derefter stikket opad.

Trin 2. Monter adapterkablet mellem AC og strømforsyning

1. Monter adapterkablet mellem AC og strømforsyning

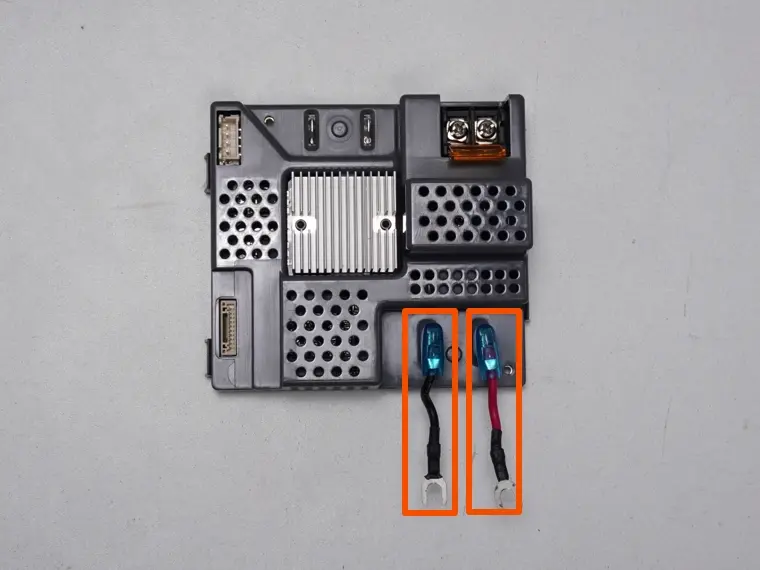

   Sæt det nye adapterkabel ind i AC-printet og den anden ende i strømforsyningen. Brug en stjerneskruetrækker til at spænde de tilhørende skruer.


Bemærk, at kablets farve og tilslutningsrækkefølge skal passe nøjagtigt med billedet.

2. Monter den forreste bunddæksel
   Se vejledningen for at genmontere printerens forreste bunddæksel: Udskiftning af bunddæksel til A2L
