Fejlfindingsguide til kredsloebsfejl paa A2L-printeren
Hvornaar skal den bruges
- Stroemafbryderens indikatorlys taender ikke, naar enheden taendes.
- Stroemafbryderens indikatorlys lyser, men skaermen taender ikke, og softwaren kan ikke vise enheden eller viser printeren som offline.
Bemaerkninger til fejlfinding
Inden den egentlige fejlfinding skal du forstaa bundkortets indikatorlys-moenstre for groft at kunne bekraefte dets aktuelle status.
Noedvendige vaerktoejer og materialer
- Unbrakonoegle
- Stjerneskruetraekker
- Multimeter (valgfrit)
Sikkerhedstips
Under fejlfindingen skal du observere statussen for indikatorlysene paa printerens forskellige dele. Ved at observere blinkemoensteret paa printerens statusindikator kan du hurtigt identificere dens aktuelle driftsstatus og faa intuitiv statusfeedback uden at skulle kigge paa skaermen. Under fejlfindingen er kriteriet for at vurdere, om bundkortet er normalt, om indikatorlys-moenstrene er i normal tilstand.
Inden du udfoerer vedligeholdelse paa printeren og dens elektroniske komponenter (inkl. toolhead-kablet), skal du slukke printeren og afbryde stroemmen for at undgaa utilsigtede skaermberoeringer eller kortslutninger, der kan foraarsage yderligere elektronisk skade og sikkerhedsrisici.
Naar du observerer indikatorlys-moenstrene, vil komponenterne paa bundkortet vaere blottet. Beroer ikke komponenterne direkte, og saet ikke stik i eller tag dem ud, mens der er stroem paa.
Tilfaelde 1. Stroemafbryderens indikatorlys taender ikke

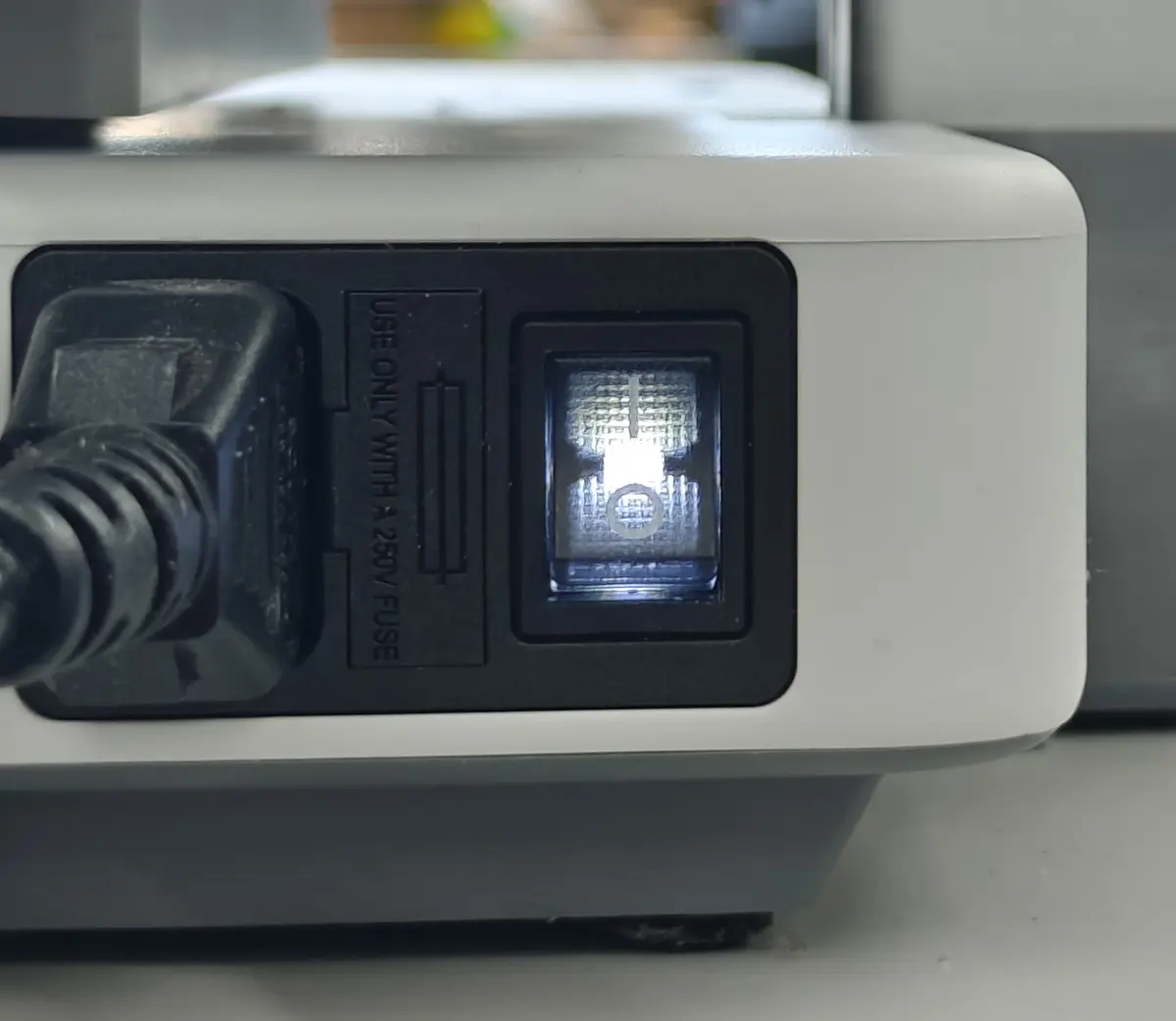

Naar du har tilsluttet enheden til lysnettet og trykket paa afbryderen, taender afbryderens hvide indikatorlys automatisk. Hvis afbryderens hvide indikatorlys ikke taender, tyder det paa en fejl i stroemkablet eller en fejl i stroemafbryderen.
Trin 1. Fejl i stroemkablet
Printerens stroemkabel bruger et standardstik. Brug samme type stroemkabel til at teste opstart. Taend enheden og observer, om det hvide indikatorlys taender. Hvis indikatorlyset bliver normalt igen, tyder det paa en fejl i stroemkablet, og et nyt stroemkabel skal monteres.
Trin 2. Spraengt sikring eller fejl i afbryder

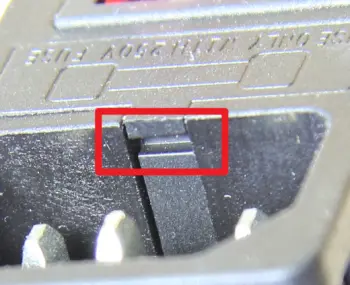

Afbryderen indeholder en sikring. Du kan bruge en pincet til at vippe sikringsholderen ud. Da nogle sikringskabinetter er uigennemsigtige, kan sikringens status ikke observeres direkte. Et multimeter eller andre metoder kan bruges til kontrol.
Metode 1:
Saet multimeteret til kontinuitetstilstand (eller modstandstilstand), og foer proberne mod metalkapperne i begge ender af sikringen: hvis der lyder et bip, eller modstandsvaerdien er taet paa 0 ohm, tyder det paa, at sikringen er normal. Hvis der ikke lyder noget bip, der vises "OL" (aabent kredsloeb), eller modstandsvaerdien er meget hoej, betyder det, at sikringen er spraengt, og en ny afbrydersokkel skal monteres. Du kan se Saadan bruger du et multimeter til at kontrollere, om kredsloebet er normalt for at laere grundlaeggende brug af et multimeter.
Metode 2:

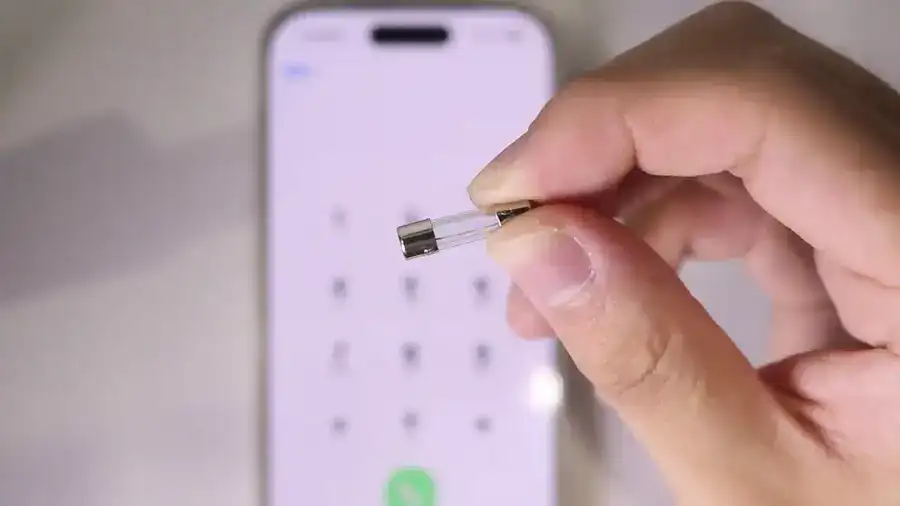

Hvis din telefon understoetter multitouch, er skaermtypen en "kapacitiv skaerm". Du kan klemme den ene ende af sikringen med din finger og roere telefonens skaerm med den anden ende og se, om skaermen kan klikkes paa. Hvis den kan, er sikringen normal.
Tilfaelde 2. Stroemafbryderens indikatorlys lyser
Hvis stroemafbryderens indikatorlys lyser, betyder det, at fejlen er inde i enheden.
Kontroller stroemforsyningen
Normal status for stroemforsyningens indikatorlys

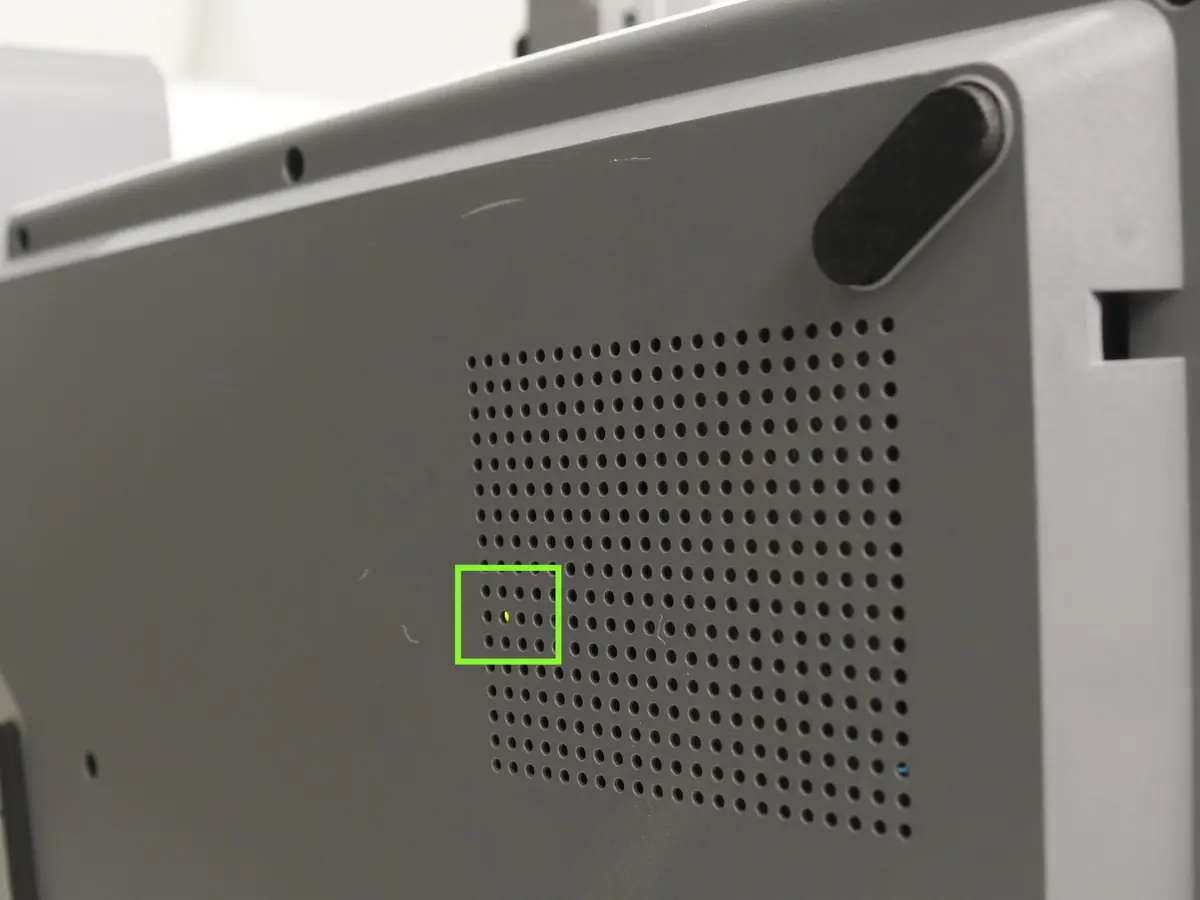

Efter forsigtigt at have vippet printeren og lagt den paa siden kan du observere koelehullerne paa den modsatte side af skaermen nedefra. Ved en bestemt vinkel kan du se en groen LED. Hvis den lyser konstant, betyder det, at stroemforsyningen fungerer normalt.

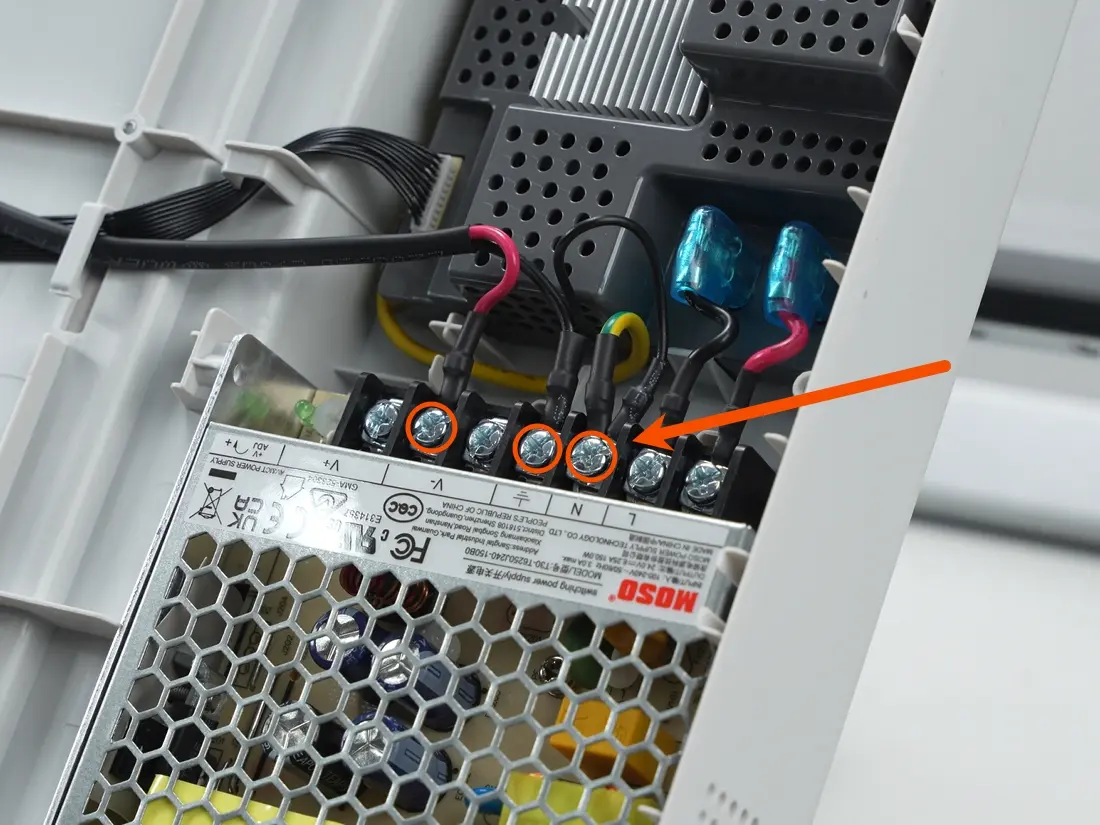

Observer, om stroemforsyningens indikatorlys lyser konstant. Hvis indikatorlyset er slukket eller blinker, skal du slukke printeren og se Udskiftningsguide til stroemforsyning paa A2L for at afbryde 24V-udgangskablet paa stroemforsyningen, derefter taende igen og observere stroemforsyningens indikatorlys.
- Hvis indikatorlyset vender tilbage til konstant lys, betyder det, at stroemforsyningen kan levere 24V normalt. I saa fald skyldes printerens manglende funktion maaske en fejl paa bundkortet eller TH-boardet. Fortsaet med yderligere fejlfinding;
- Hvis indikatorlyset blinker eller er slukket, skal du bruge Udskiftningsguide til stroemforsyning paa A2L.
Fejlfinding paa bundkortet
Flowdiagram
taend og kontroller lysstatus] --> M{Hvilken komponent gav afvigelsen?} M -- Det er --> N[Udskift den paagaeldende komponent] --> J %% ==================== Styles ==================== %% Decision nodes – light yellow classDef decision fill:#FFF9C4,stroke:#333,stroke-width:2px; %% Process nodes – light blue classDef process fill:#BBDEFB,stroke:#333,stroke-width:2px; class B,H,M decision; class A,C,D,E,G,I,J,K,L,N process;
Fejlfindingstrin
Normal status for kommunikationsstatuslys

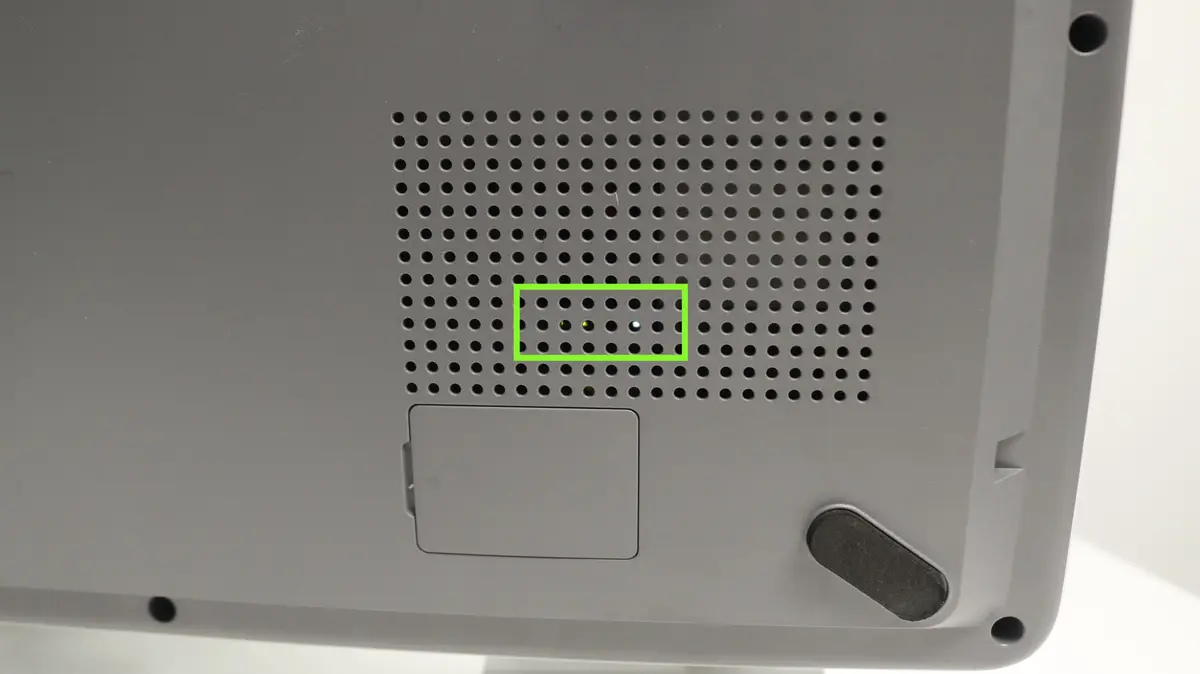

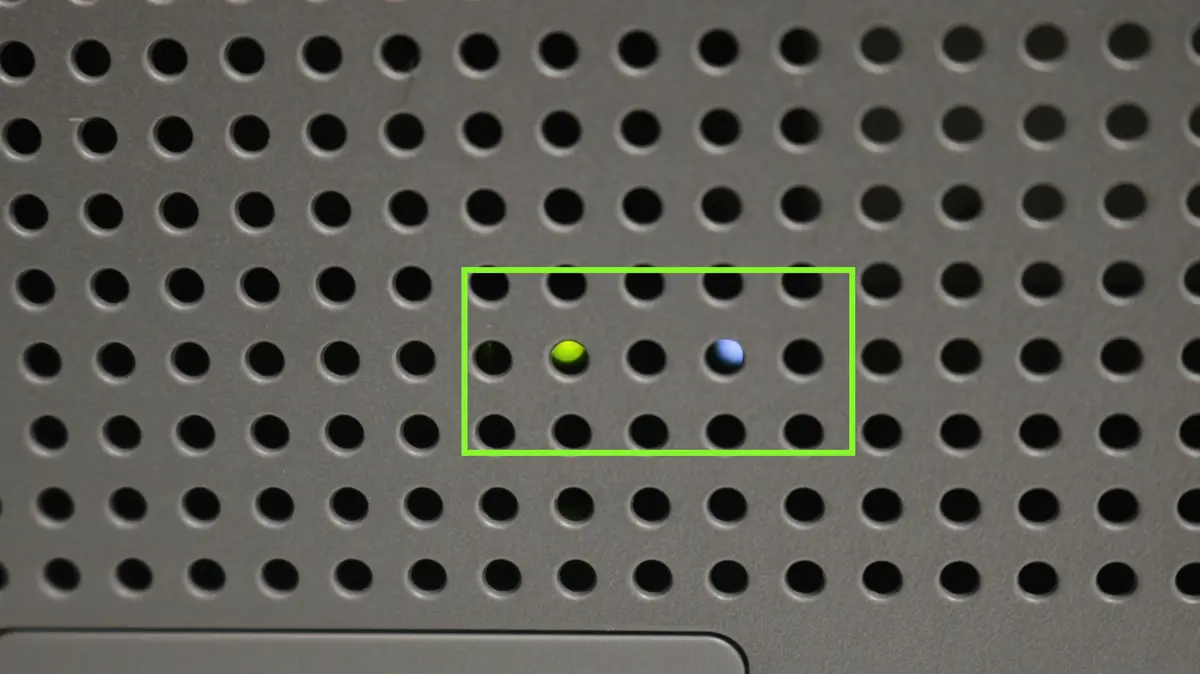

Observer koelehullerne naer skaermen nedefra. De groenne og hvide LED'er er kommunikationsstatuslysene. Et konstant hvidt lys betyder, at bundkortet sender data normalt, og et konstant groent lys betyder, at TH-boardets afsendte data er modtaget korrekt af bundkortet.

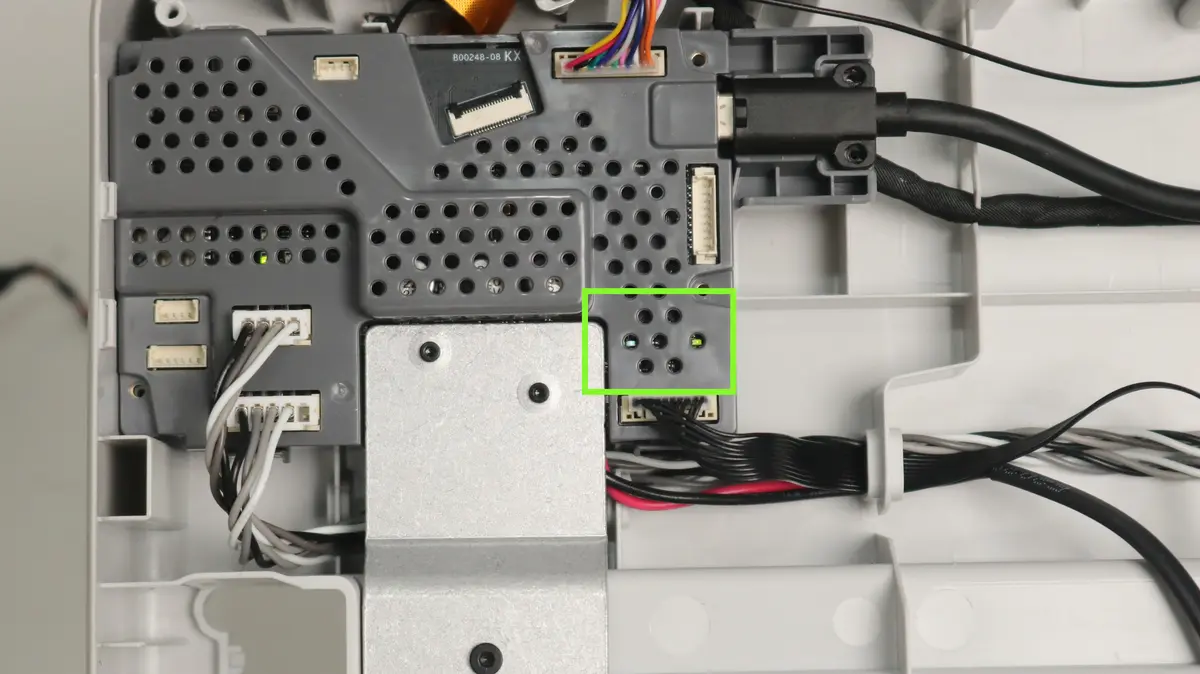

LED'erne paa hoejre side efter afmontering af bunddaekslet er kommunikationsstatuslysene.
Normal status for bundkortets arbejdsindikatorlys
For at observere bundkortet skal det forreste bunddaeksel afmonteres. Du kan se Udskiftningsguide til bunddaeksel paa A2L for forudgaaende afmontering.

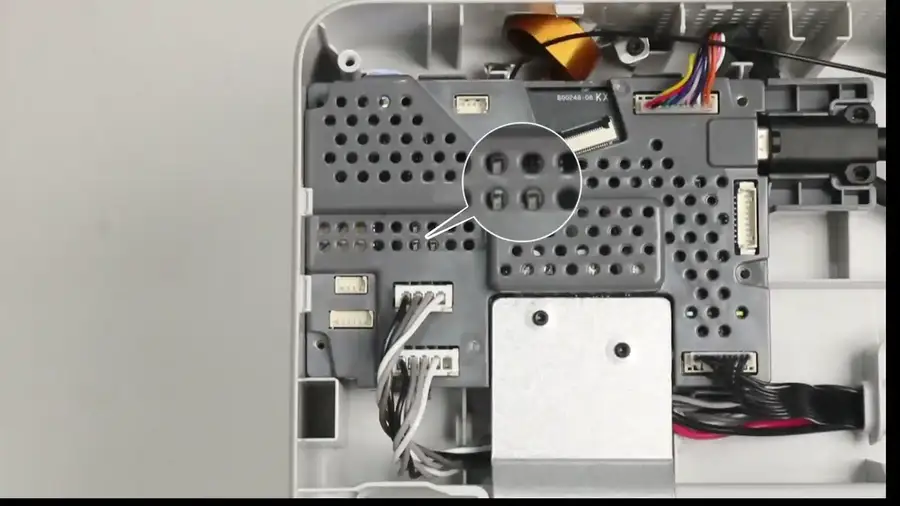

De to groenne LED'er paa bundkortet blinker med henholdsvis 1-sekunds og 5-sekunders intervaller. LED'en, der blinker med 5-sekunders interval, lyser kun meget kort, saa observer omhyggeligt.

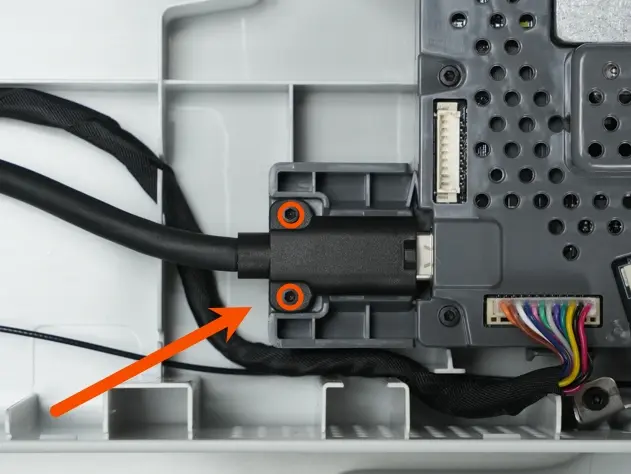

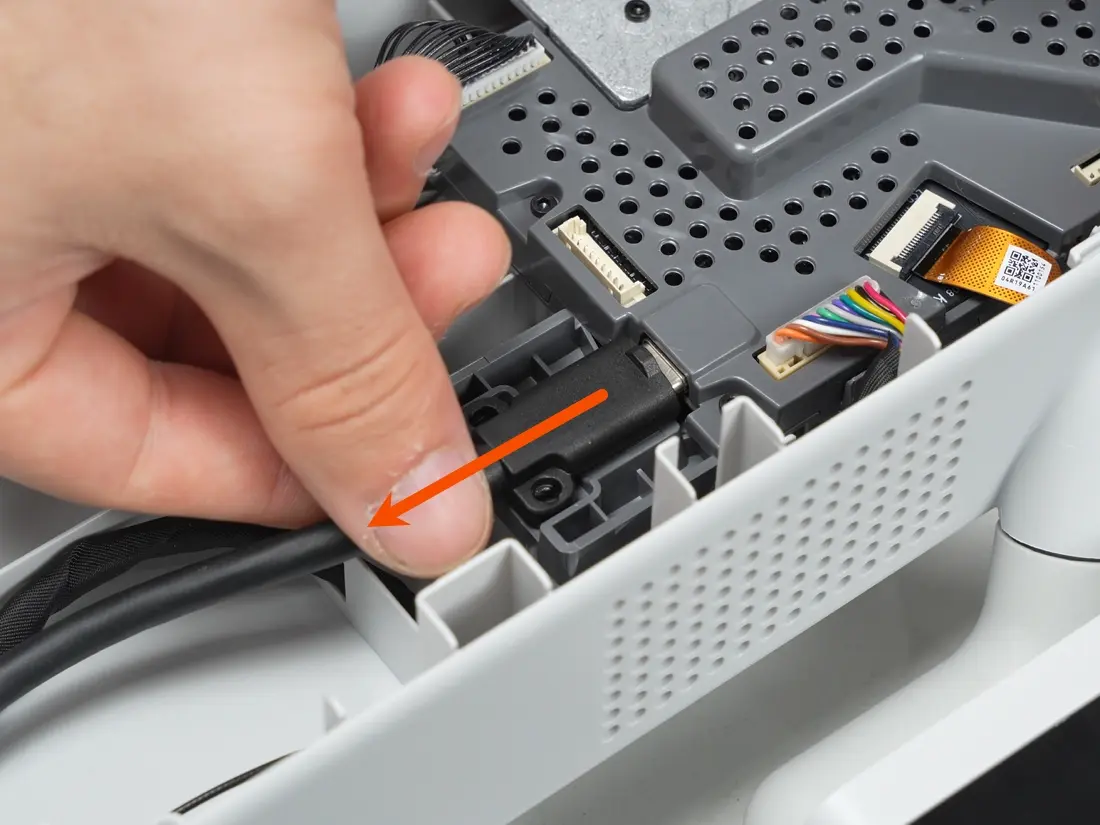

Hvis arbejdsindikatorlyset paa bundkortet er unormalt, skal du foerst slukke og derefter bruge en H1.5 unbrakonoegle til at fjerne de to skruer vist paa diagrammet og afbryde toolhead-kablet.
Taend derefter og observer, om bundkortets arbejdsindikatorlys bliver normalt igen.
Arbejdsindikatorlyset er normalt igen
Dette tyder paa, at fejlen er paa TH-boardet eller adapterboardet. Fortsaet med yderligere fejlfinding.
Arbejdsindikatorlyset er stadig unormalt

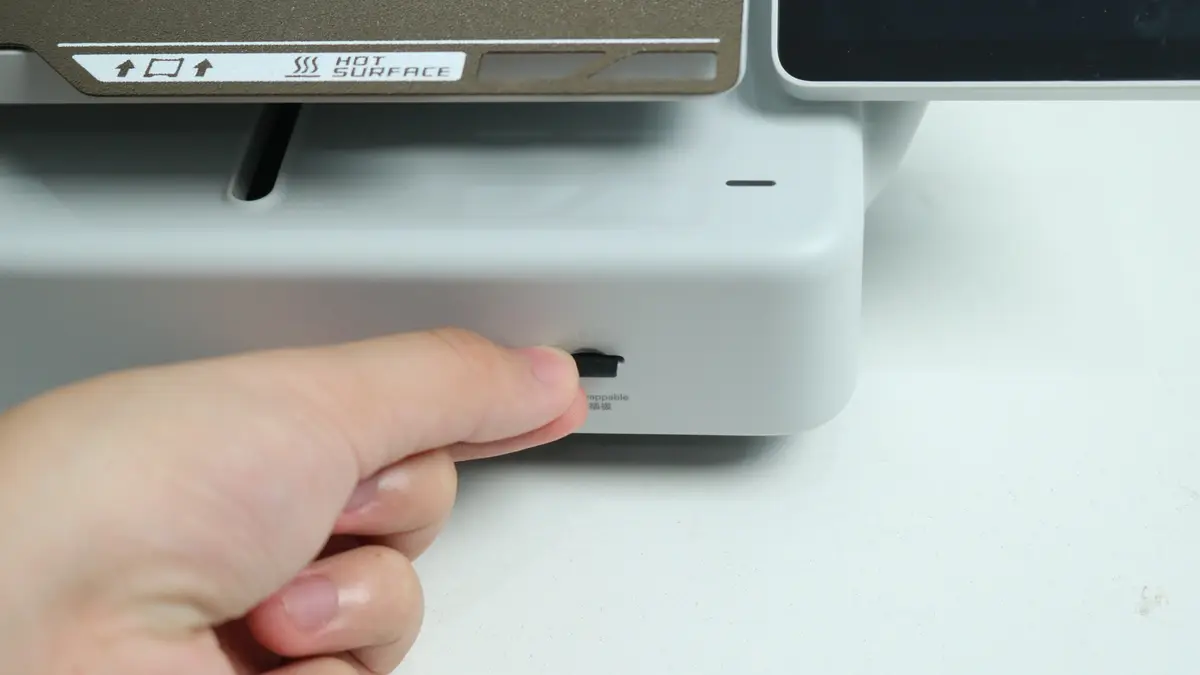

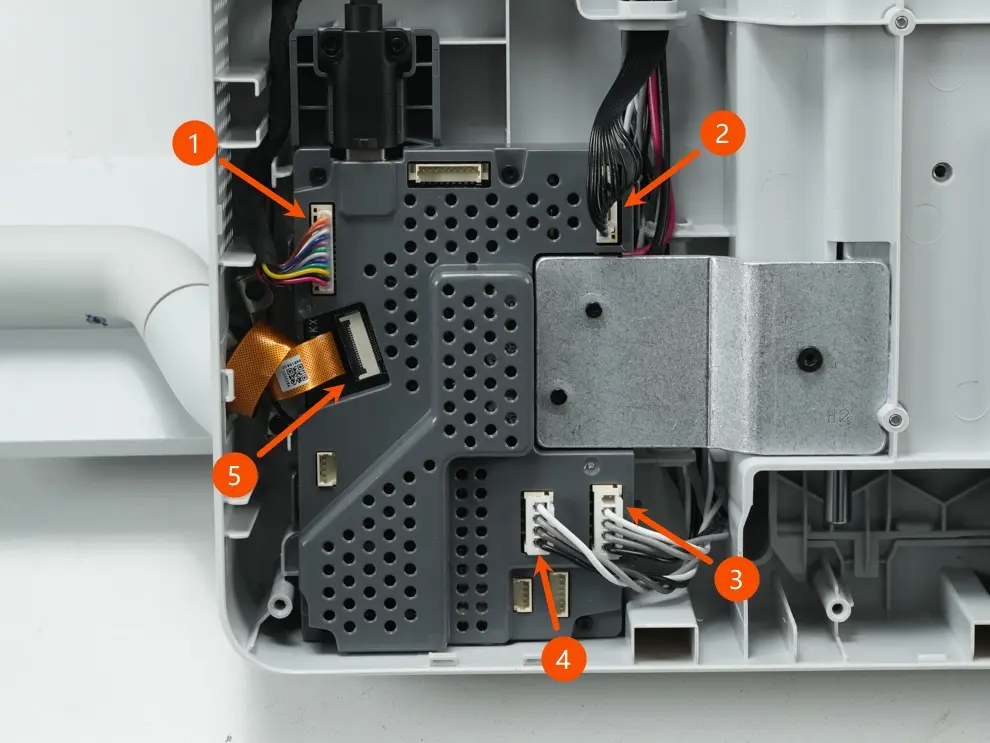

Fejlen er paa bundkortet. Sluk, traek derefter de resterende kabler ud og fjern MicroSD-kortet. Terminal 1 og 2 skal traekkes ud ved at trykke paa laasen, terminal 3 og 4 kan traekkes direkte ud, og for terminal 5 skal kablet fjernes efter at have aabnet den sorte holdeklods.
| Nummer | Forbindelsesobjekt | Nummer | Forbindelsesobjekt |
|---|---|---|---|
| 1 | 4/6-pin forbindelsesboard | 4 | X-aksemotor |
| 2 | AC-board | 5 | Touchskaerm-enhed |
| 3 | Z-aksemotor |
Naar det er gjort, skal du taende og observere, om bundkortets indikatorlys bliver normalt igen.
- Hvis det stadig er unormalt, skal et nyt bundkort monteres.
- Hvis det bliver normalt igen, skal du montere de udtagne stik og MicroSD-kortet et ad gangen, taende og observere, hvilket stik der, naar det monteres, faar indikatorlys-moensteret til at blive unormalt, og derefter udskifte den komponent.
Fejlfinding paa adapterboardet og TH-boardet
Normal status for TH-boardets indikatorlys
Se foerst Udskiftningsguide til stroemforsyning paa A2L for at afmontere toolheadens bagdaeksel.

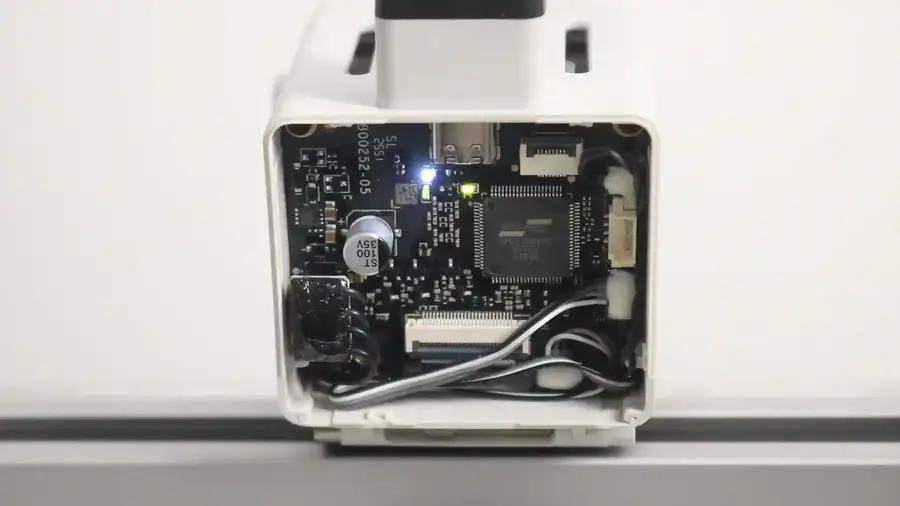

De hvide og groenne LED'er til venstre er kommunikationsstatuslys; et konstant lys tyder paa normal kommunikation. Den groenne LED til hoejre er arbejdsindikatorlyset; blink tyder paa normal drift.
Normal status for adapterboardets indikatorlys

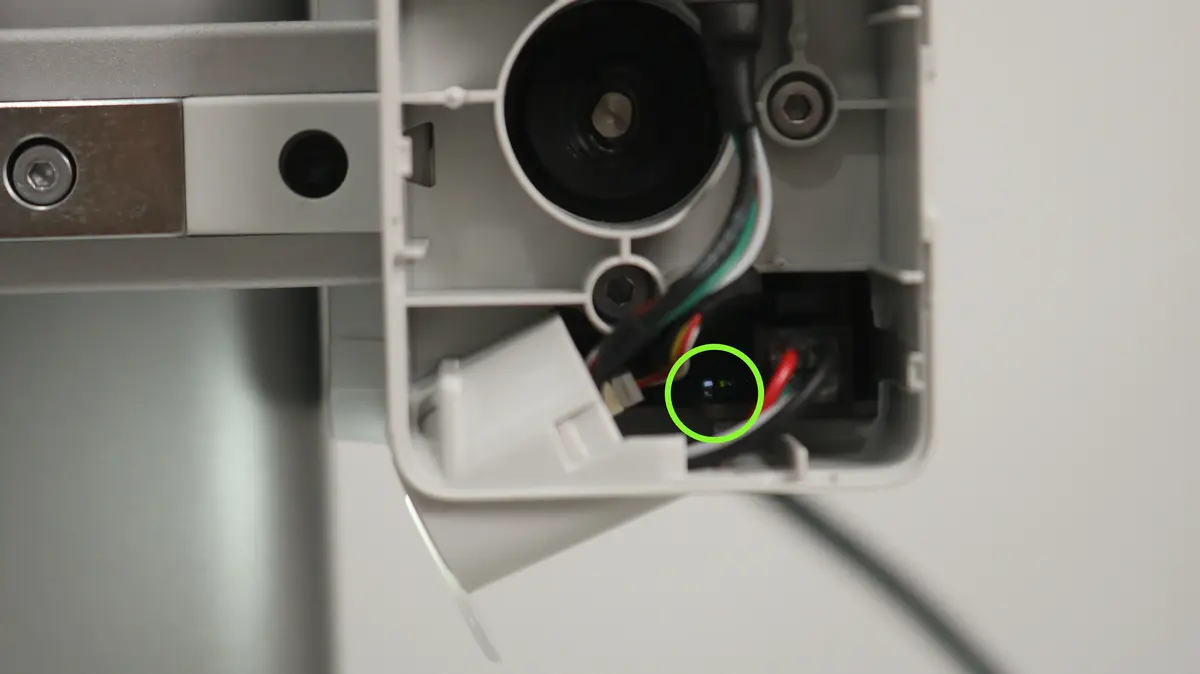

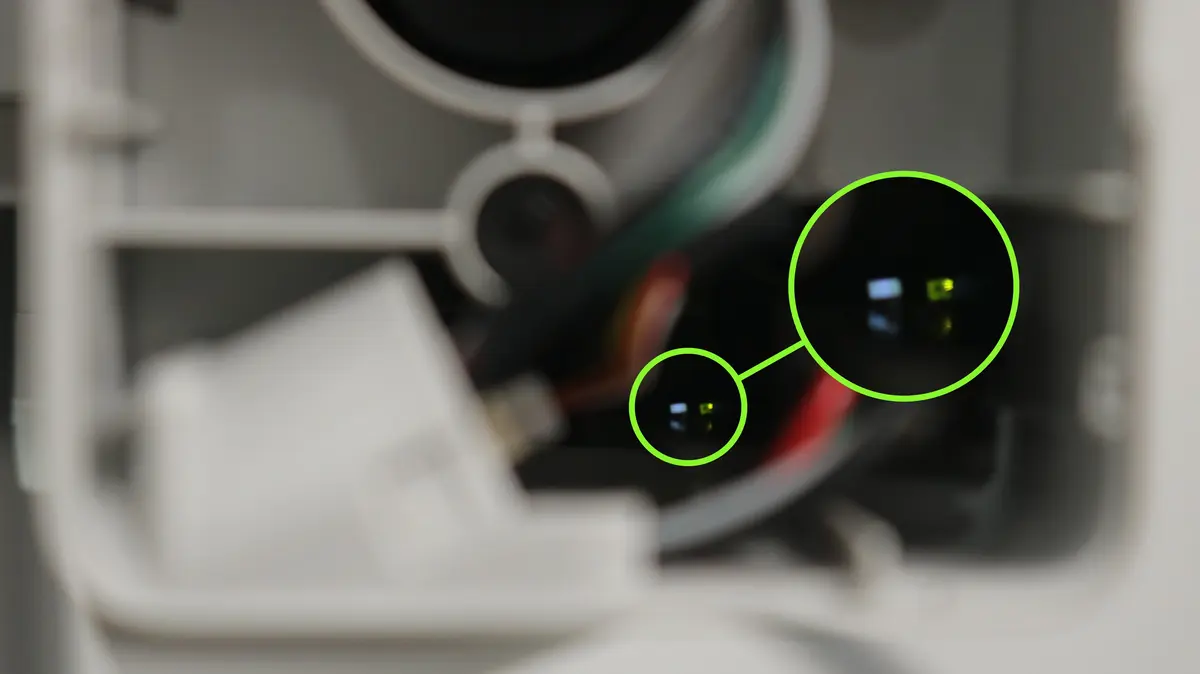

Adapterboardet paa X-aksen haandterer ogsaa MC-TH-kommunikationen. Fjern frontdaekslet for at observere indikatorlysene; konstante hvide og groenne LED'er tyder paa normal kommunikation.

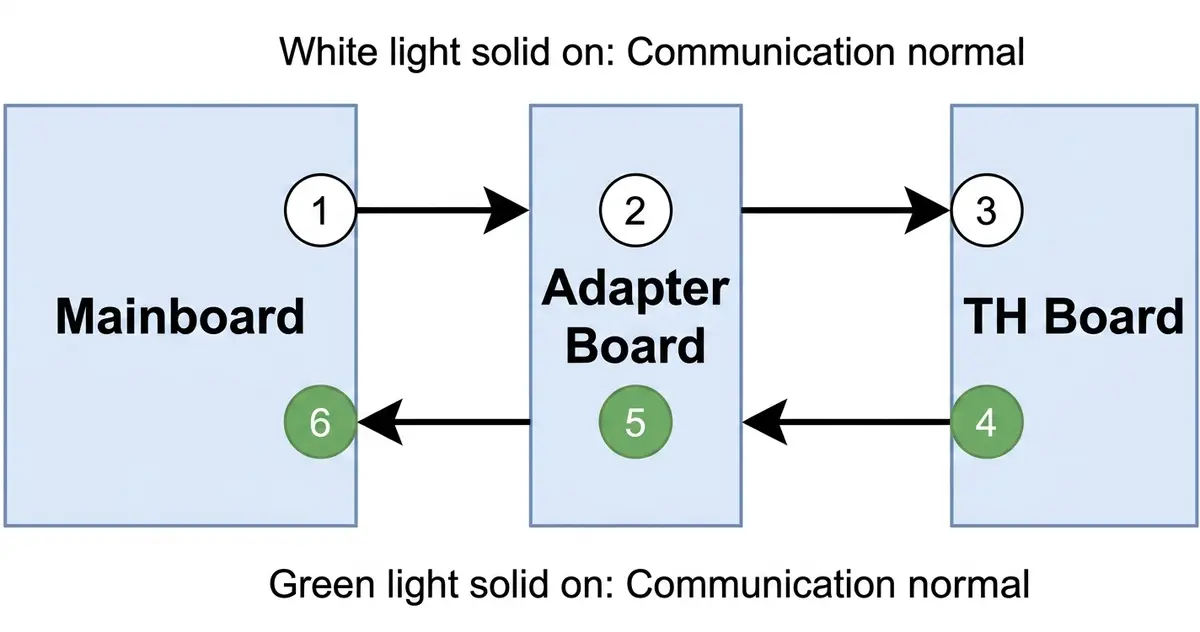

I kommunikationen mellem bundkortet og TH repraesenterer hvide lys 1/2/3 bundkortets dataoverfoerselsforbindelse, og groenne lys 4/5/6 repraesenterer TH-boardets dataoverfoerselsforbindelse.
Unormal kommunikation mellem bundkort og adapterboard
Tilfaelde 1. Hvidt lys 2 paa adapterboardet er unormalt;
Tilfaelde 2. Groent lys 6 paa bundkortet er unormalt, groent lys 5 paa adapterboardet er normalt.
Se Udskiftningsguide til toolhead-kabel paa A2L for at genmontere toolhead-kablet (i bundhus-enden). Hvis fejlen fortsaetter, skal kommunikationskablet eller adapterboardet maaske udskiftes.
Unormal kommunikation mellem adapterboard og TH-board
Tilfaelde 3. Hvidt lys 3 paa TH-boardet er unormalt, hvidt lys 2 paa adapterboardet er normalt;
Tilfaelde 4. Groent lys 5 paa adapterboardet er unormalt, groent lys 4 paa TH-boardet er normalt.
Se Udskiftningsguide til toolhead-kabel paa A2L for at genmontere toolhead-kablet (i toolhead-enden). Hvis fejlen fortsaetter, skal kommunikationskablet eller adapterboardet maaske udskiftes.
TH-board-modulet er defekt
Tilfaelde fem: Groent lys 4 paa TH-boardet er unormalt, eller TH-boardets arbejdsindikatorlys er unormalt.

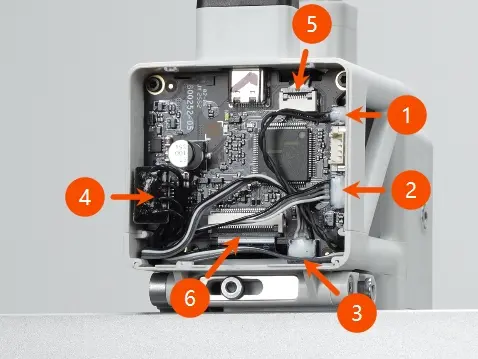

Se Udskiftningsguide til TH-board paa A2L for at afbryde stikket paa toolheadens bundkort, saa kun toolhead-kablet forbliver tilsluttet.
| Nummer | Forbindelsesobjekt | Nummer | Forbindelsesobjekt |
|---|---|---|---|
| 1 | Eddy current-spoler | 4 | Hotend-varmeenhed |
| 2 | Hotend-koeleblaeser | 5 | Load Hall-board |
| 3 | Emnekoeleblaeser | 6 | A3508 ekstrudermotor |
Taend derefter og observer, om det unormale lys bliver normalt igen.
- Stadig unormalt: TH-boardet eller kommunikationskablet skal udskiftes.
- Hvis det bliver normalt igen, skal du montere de udtagne stik et ad gangen, taende og observere, hvilket stik der, naar det monteres, faar indikatorlys-moensteret til at blive unormalt, og derefter udskifte den komponent.
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
