Udskiftningsguide til varmepladen på A2L

A2L varmeplade

🔎 Find A2L varmepladen i Bambu Lab-butikken.

Understøttet printermodel

Bambu Lab A2L

Hvornår skal den udskiftes

• Varmepladen er deformeret
• Unormal temperaturstyring af varmepladen
• Udskiftning anbefalet af Bambu Labs tekniske eftersalgssupport

Nødvendigt værktøj og materialer

A2L varmeplade

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• Pincet (valgfrit)

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du være nødt til at skille dele ad, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du spørgsmål eller bekymringer om denne guide, anbefaler vi, at du opretter en teknisk ticket om dit problem, så hjælper vi dig hurtigst muligt.

Afmontering

Trin 1. Fjern rammen

Se linket nedenfor for at fjerne rammedelen (du behøver ikke fjerne X-aksen): Udskiftningsguide til printerramme på A2L

Vend enheden på hovedet og placer den på bordet. Bemærk, at skærmdelen skal hænge frit ud over kanten.

Trin 2. Fjern forreste og bageste bundcover

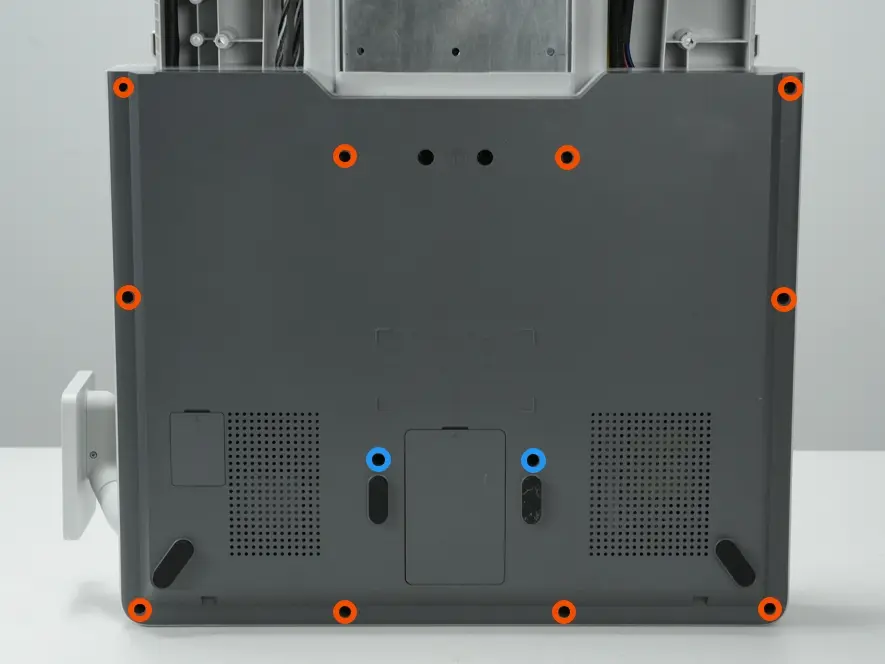

Brug en H2.0 nøgle til at fjerne de 17 skruer vist på billedet. De blåmarkerede skruer er anderledes end de øvrige, så gem dem for sig.

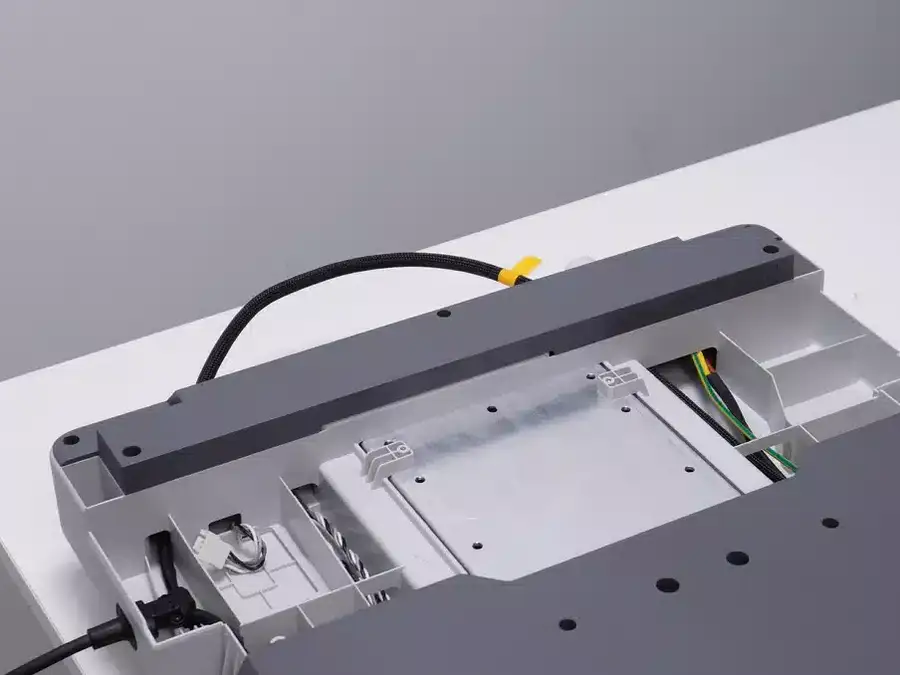

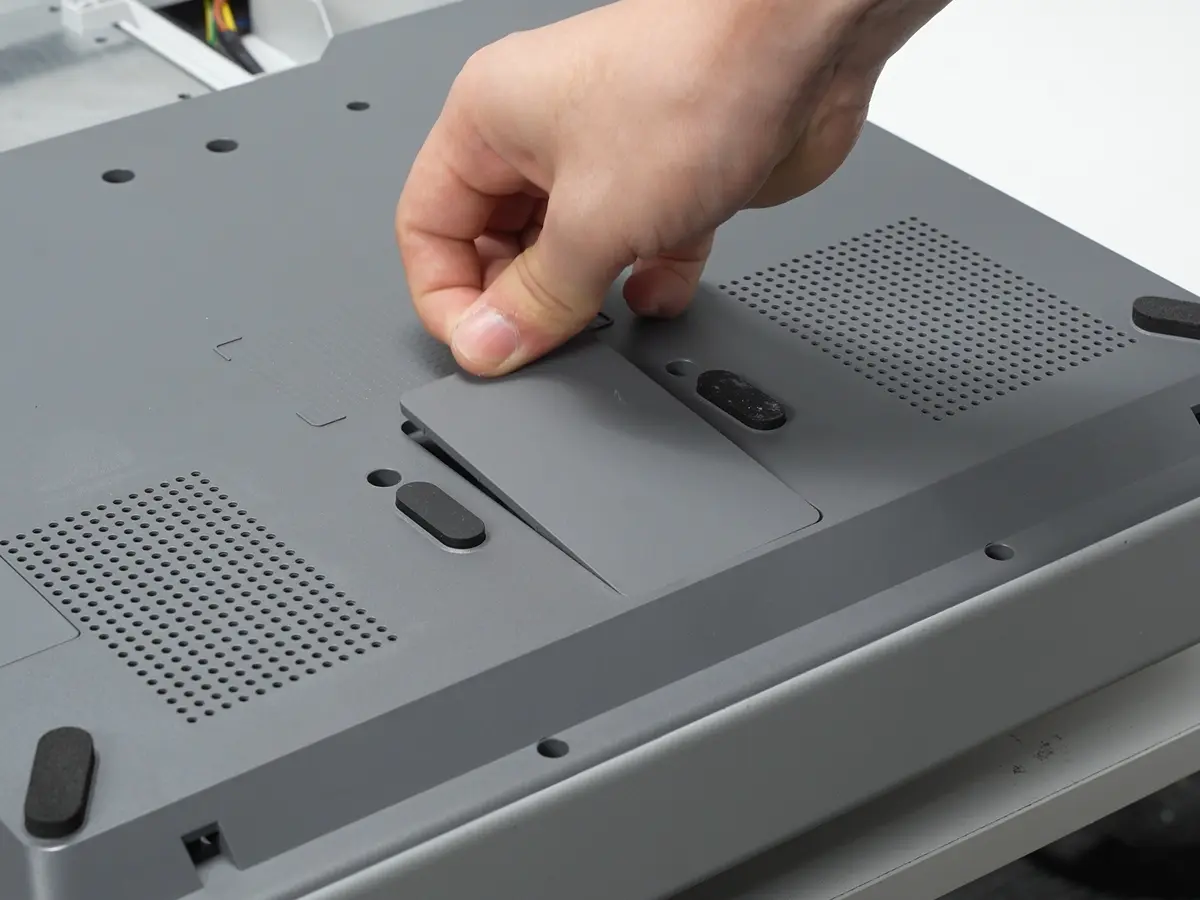

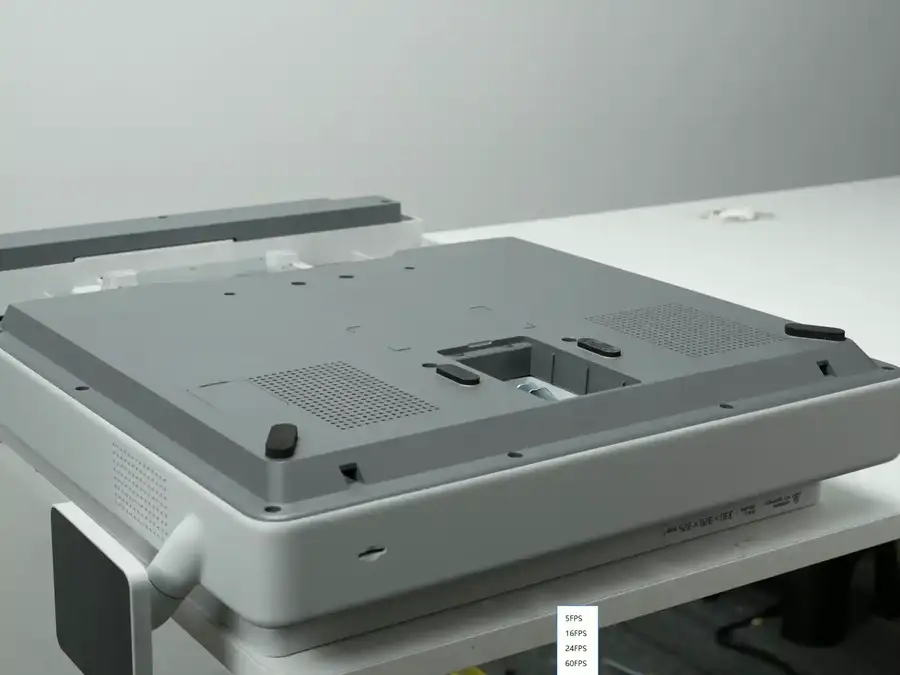

Fjern dækpladen til Y-aksens strammer, det forreste bundcover og det bageste bundcover.

Trin 3. Fjern varmepladens kabel

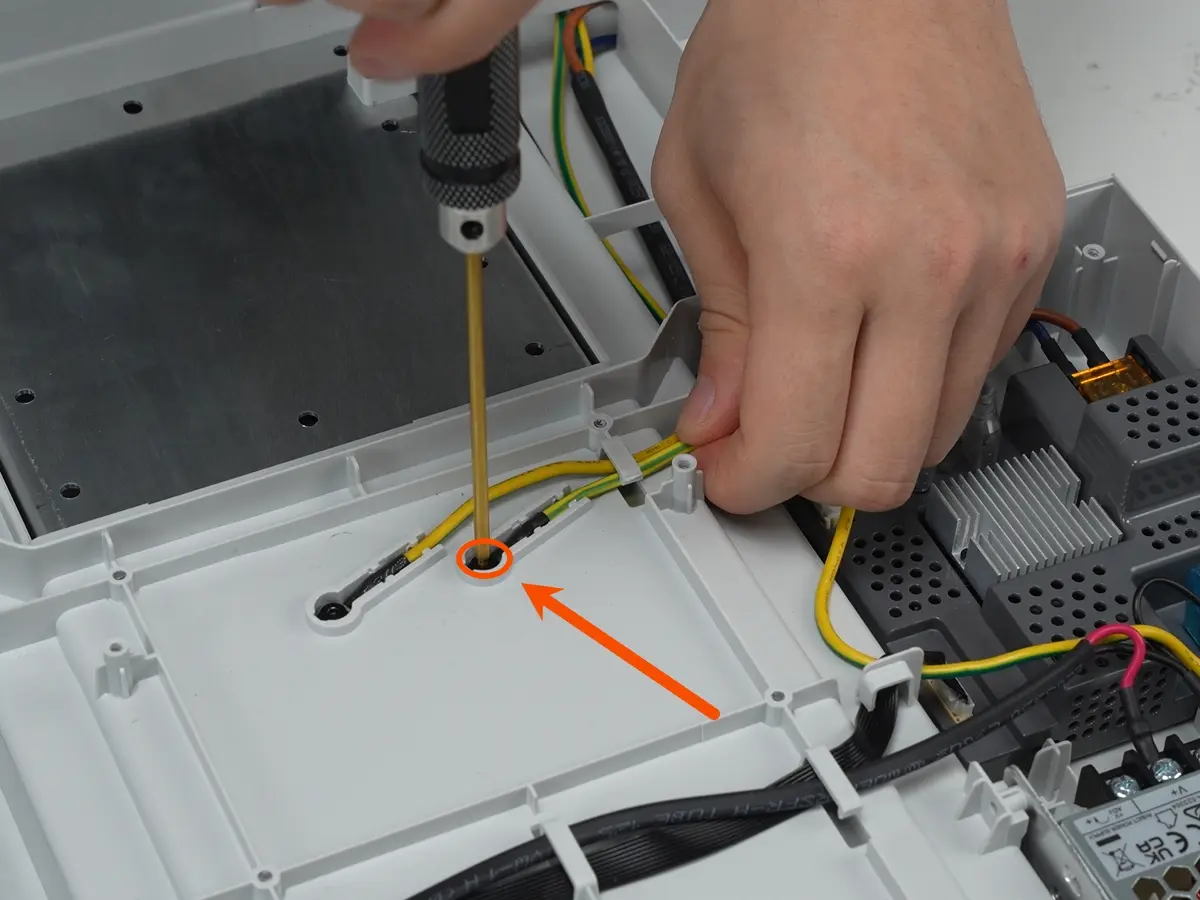

Brug H2.0 unbrakonøglen til at fjerne én skrue og frakoble varmepladens jordledning.

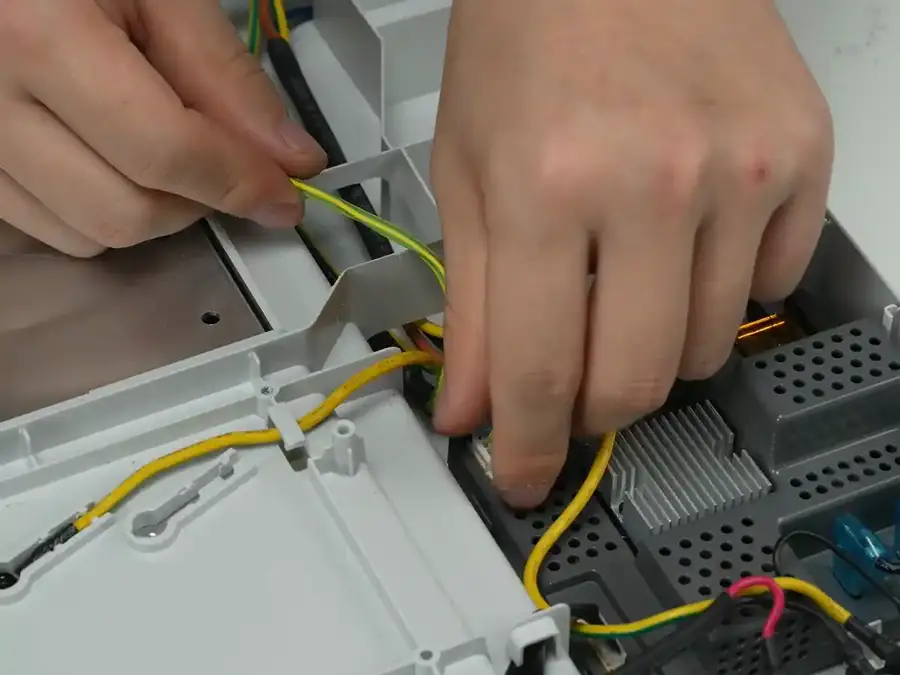

Som vist på billedet, træk stikket til varmepladens signalkabel op.

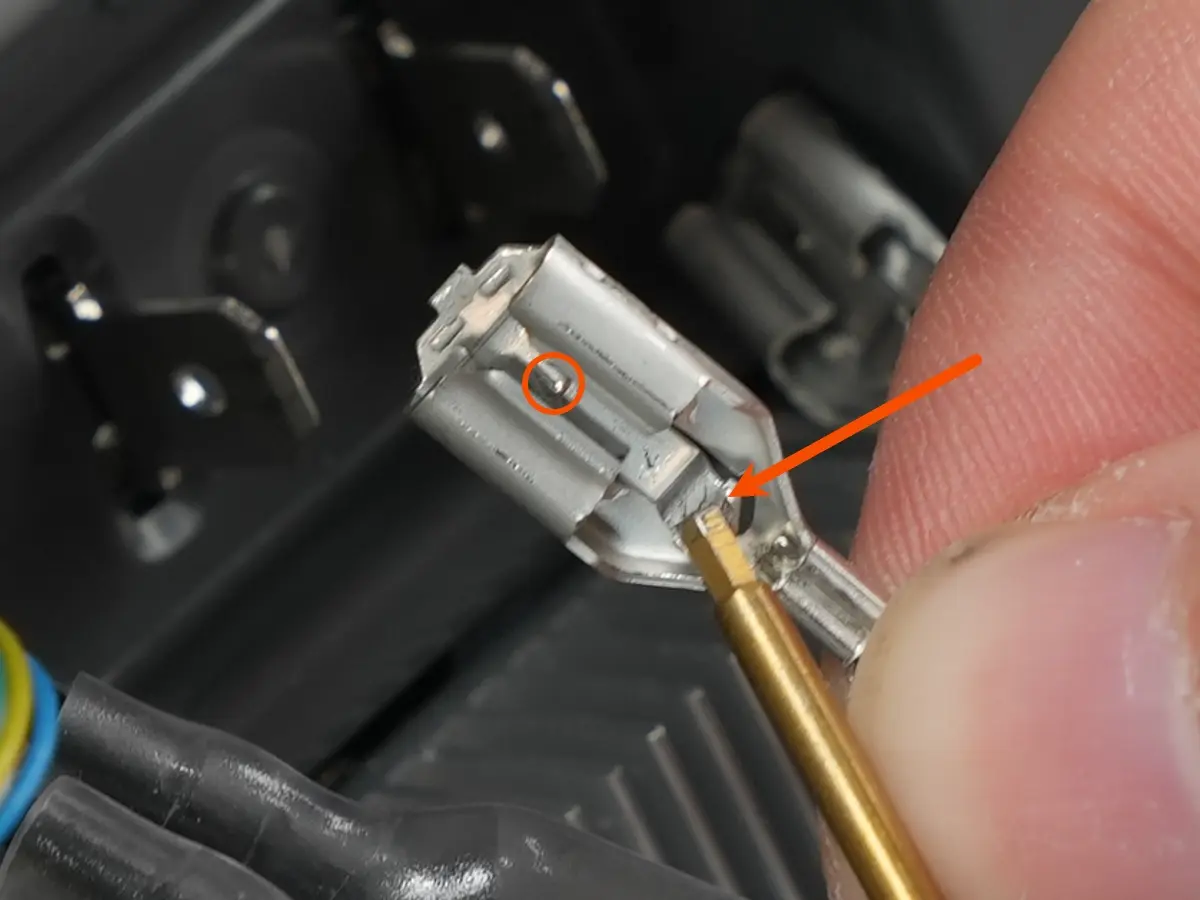

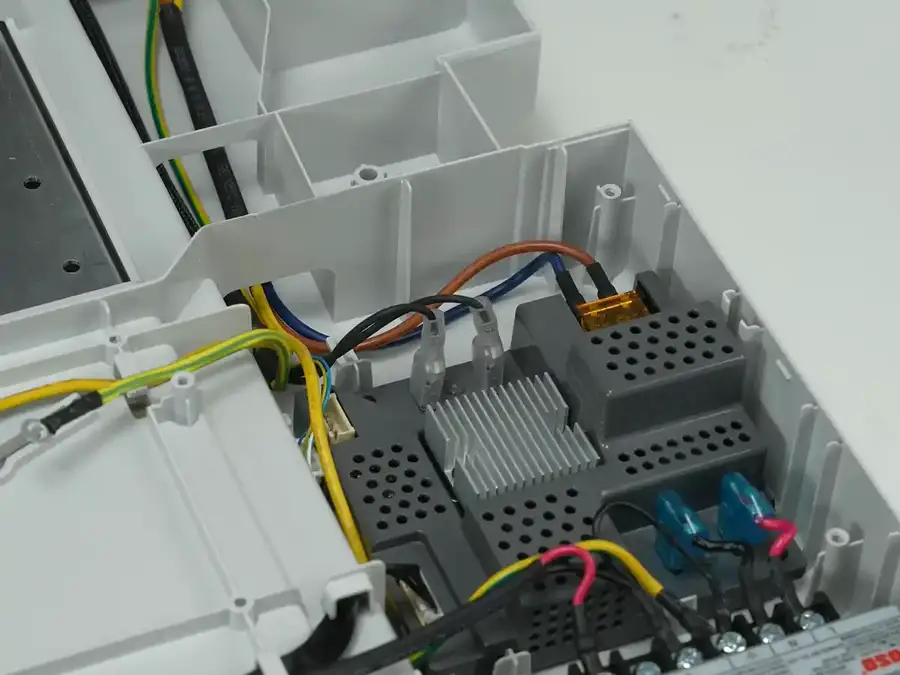

Som vist på billedet, fjern først stikkets beskyttelsesdæksel. Brug et spidst værktøj som en skruetrækker til at låse stikkets holdeclips op ved at skubbe den bagud, og træk derefter stikket ud.

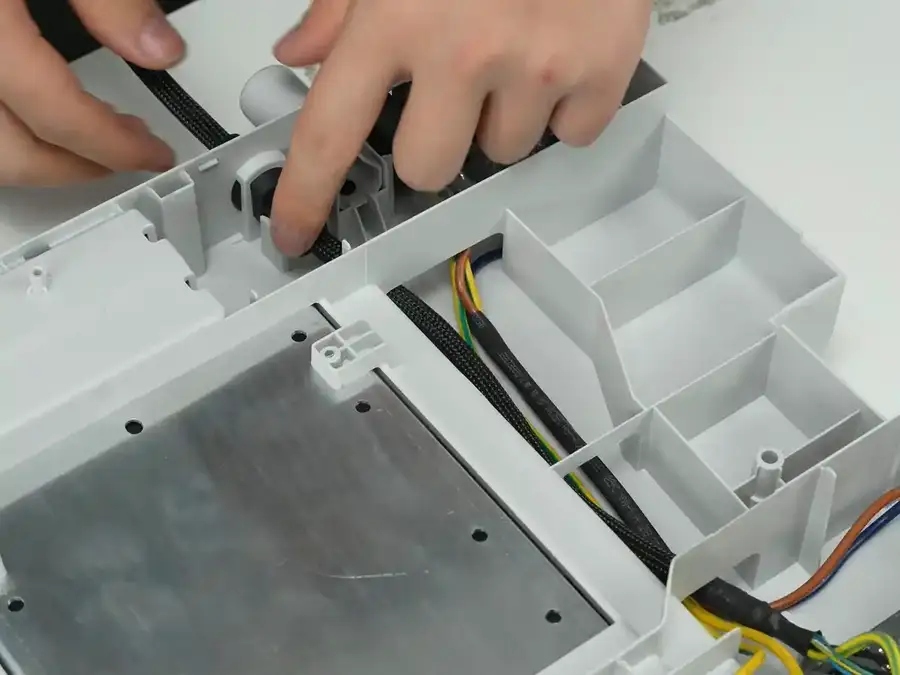

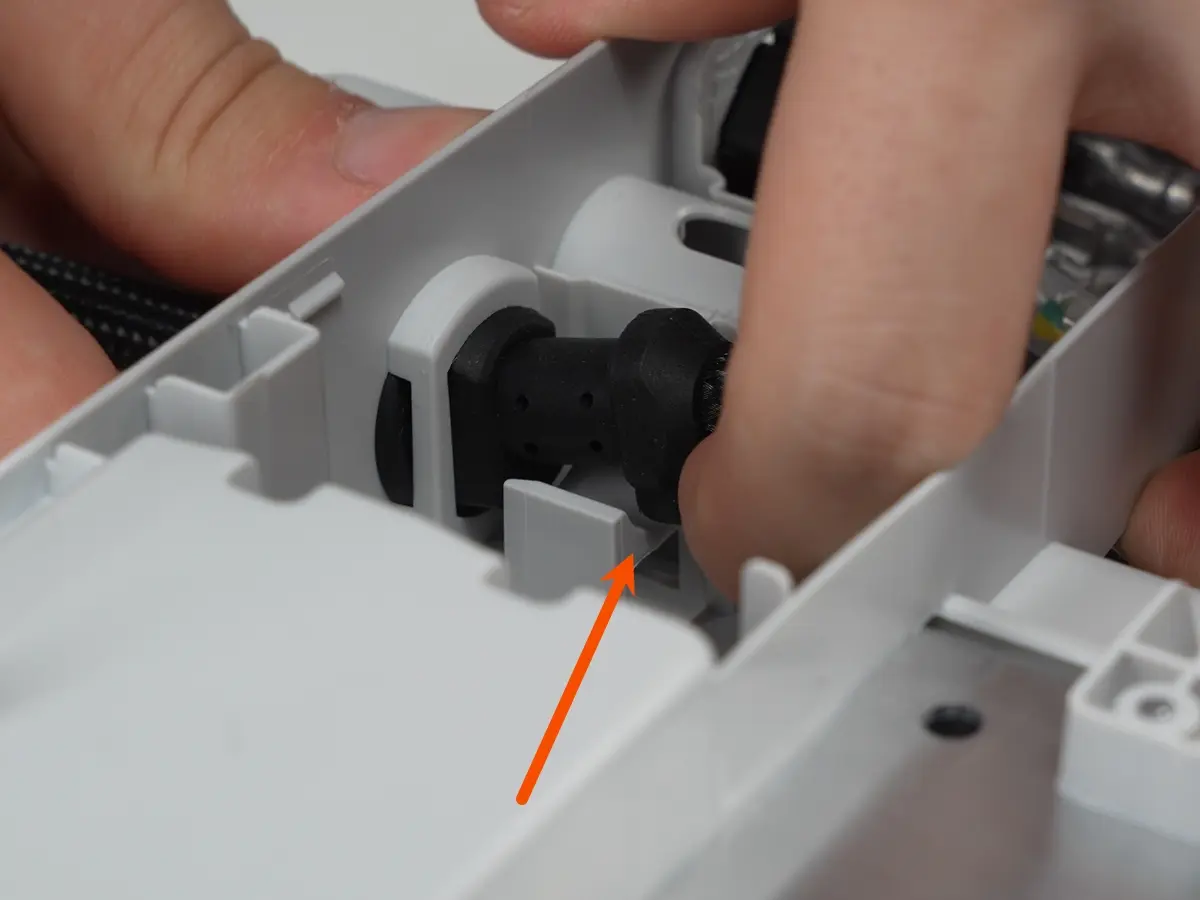

Som vist på billedet, løft varmepladens kabelclips opad for at låse den op, og træk derefter varmepladens kabel ud af baseringskabinettet.

Trin 4. Fjern varmepladen

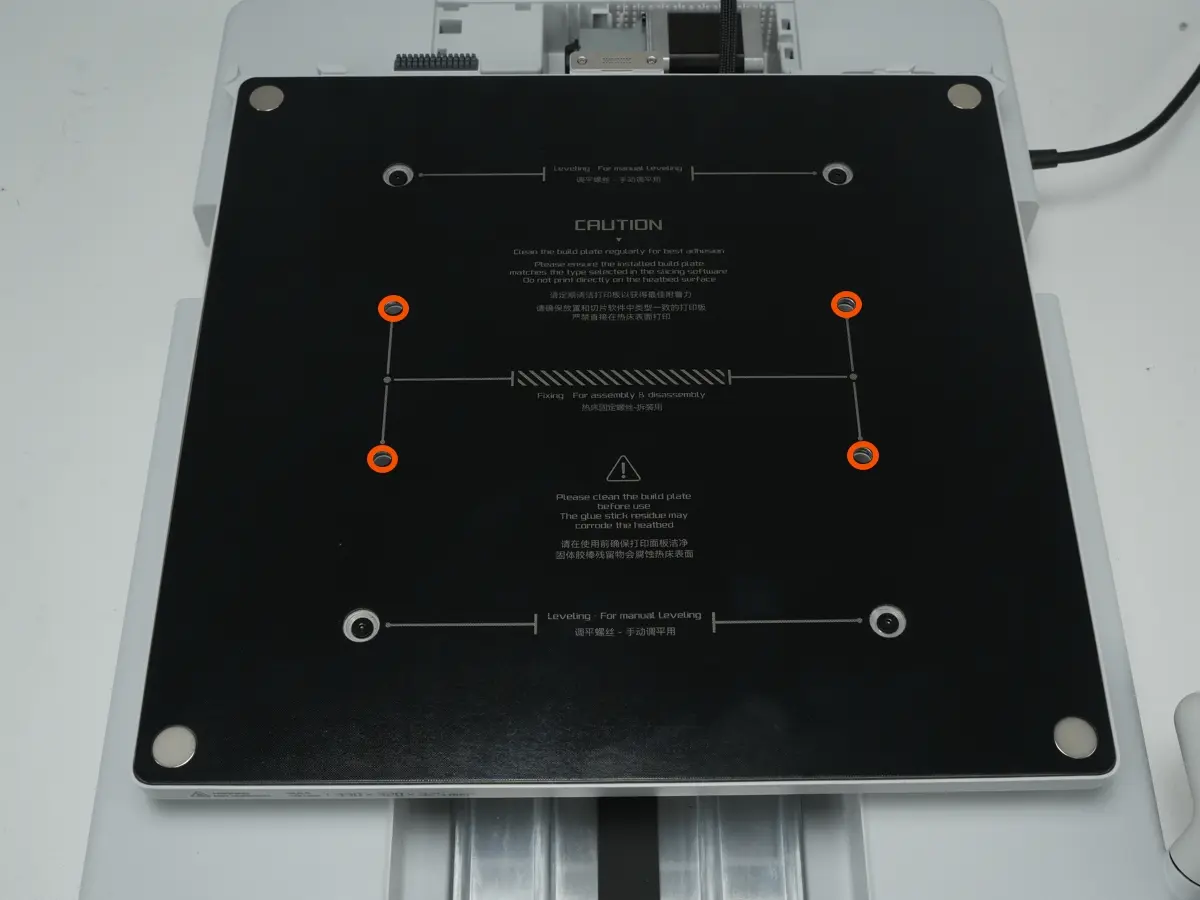

Brug H2.0 skruetrækkeren til at skrue de fire skruer vist på billedet ud, og fjern varmepladesamlingen.

Montering

Trin 1. Monter varmepladen

Ret varmepladens monteringshuller ind efter gevindhullerne på vognen og fastgør den med fire skruer med H2.0 skruetrækkeren.

Trin 2. Monter varmepladens kabel

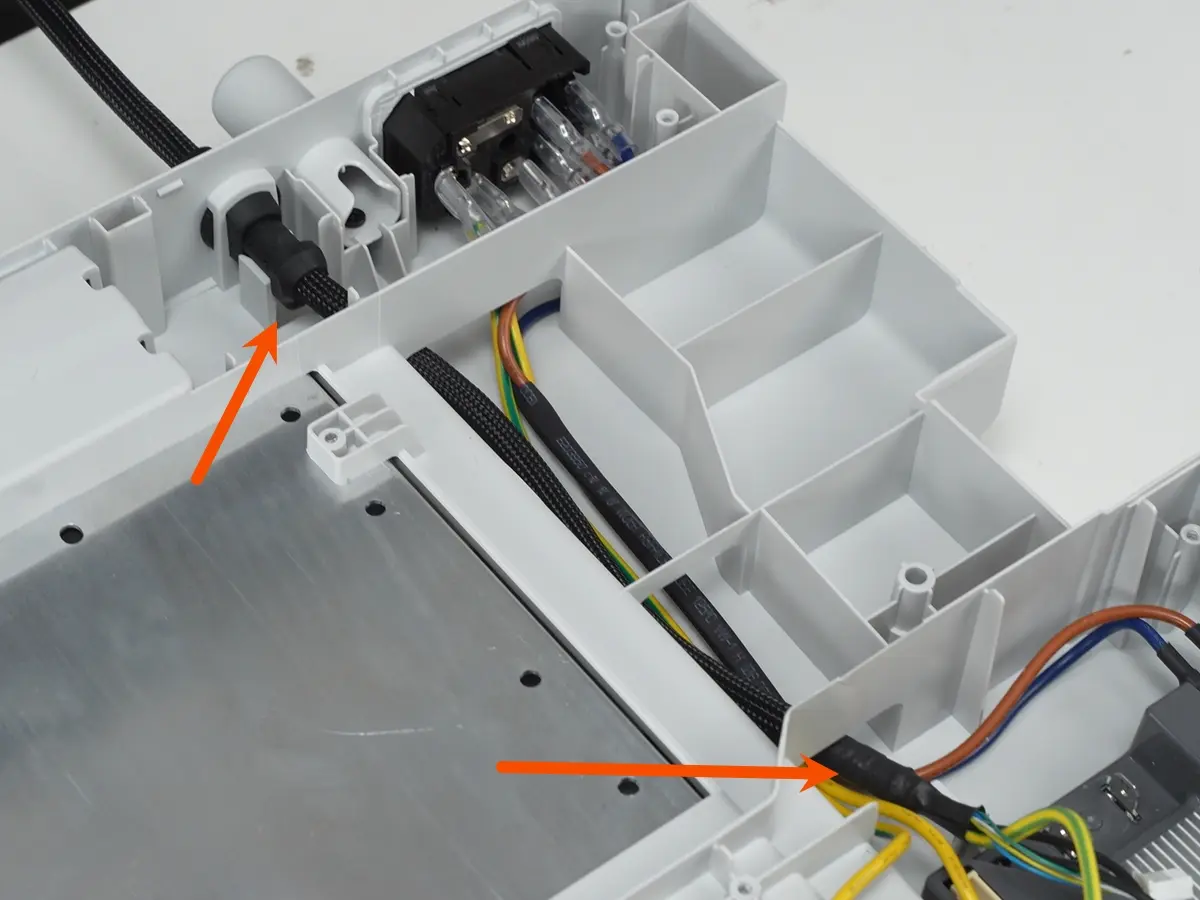

Før varmepladens kabel gennem baseringskabinettet og klik det fast i kabelkanalen for at fastgøre det.

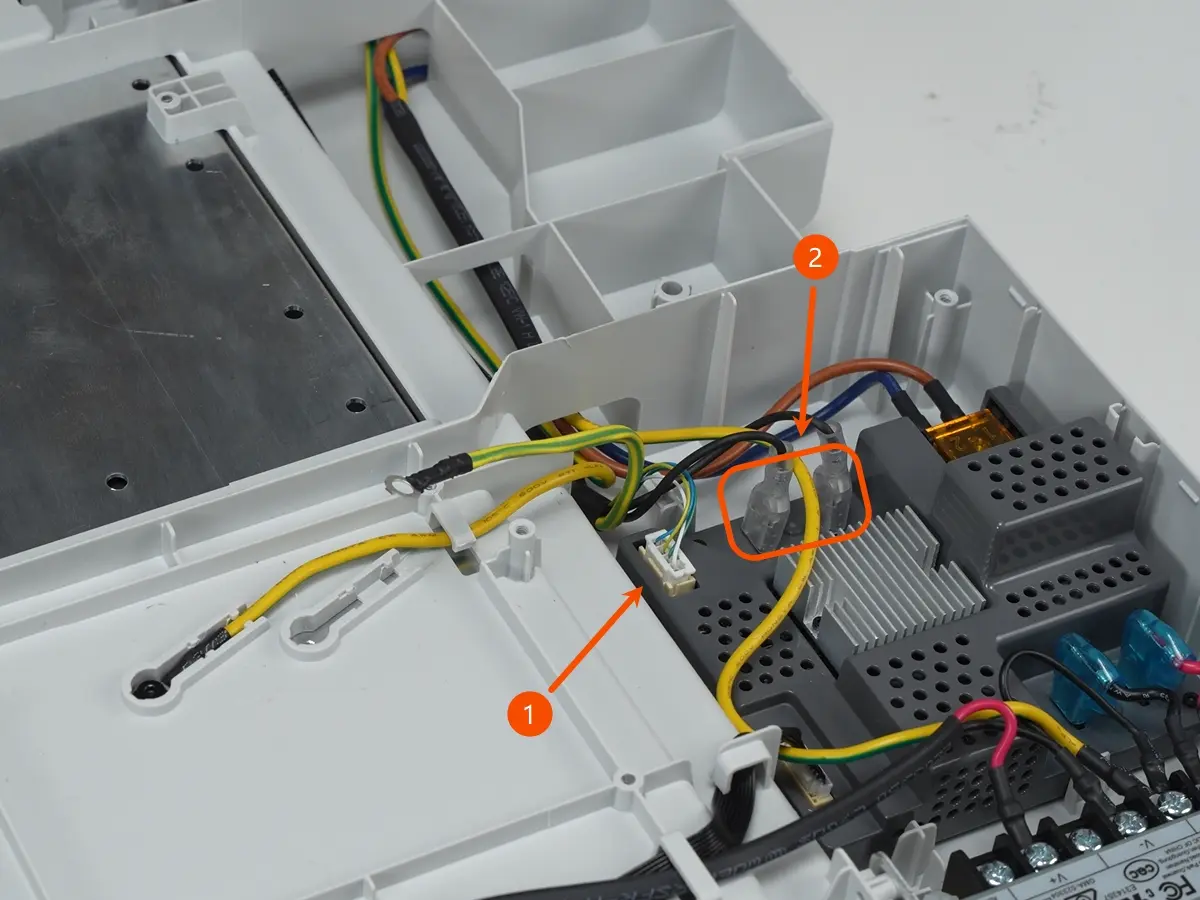

Som vist på billedet, tilslut varmepladens signalkabel og strømkabel. De to sølvfarvede stik til varmepladens strømkabel har ingen fast polaritet. Sørg for at montere beskyttelsesdækslet, efter du har sat dem i.

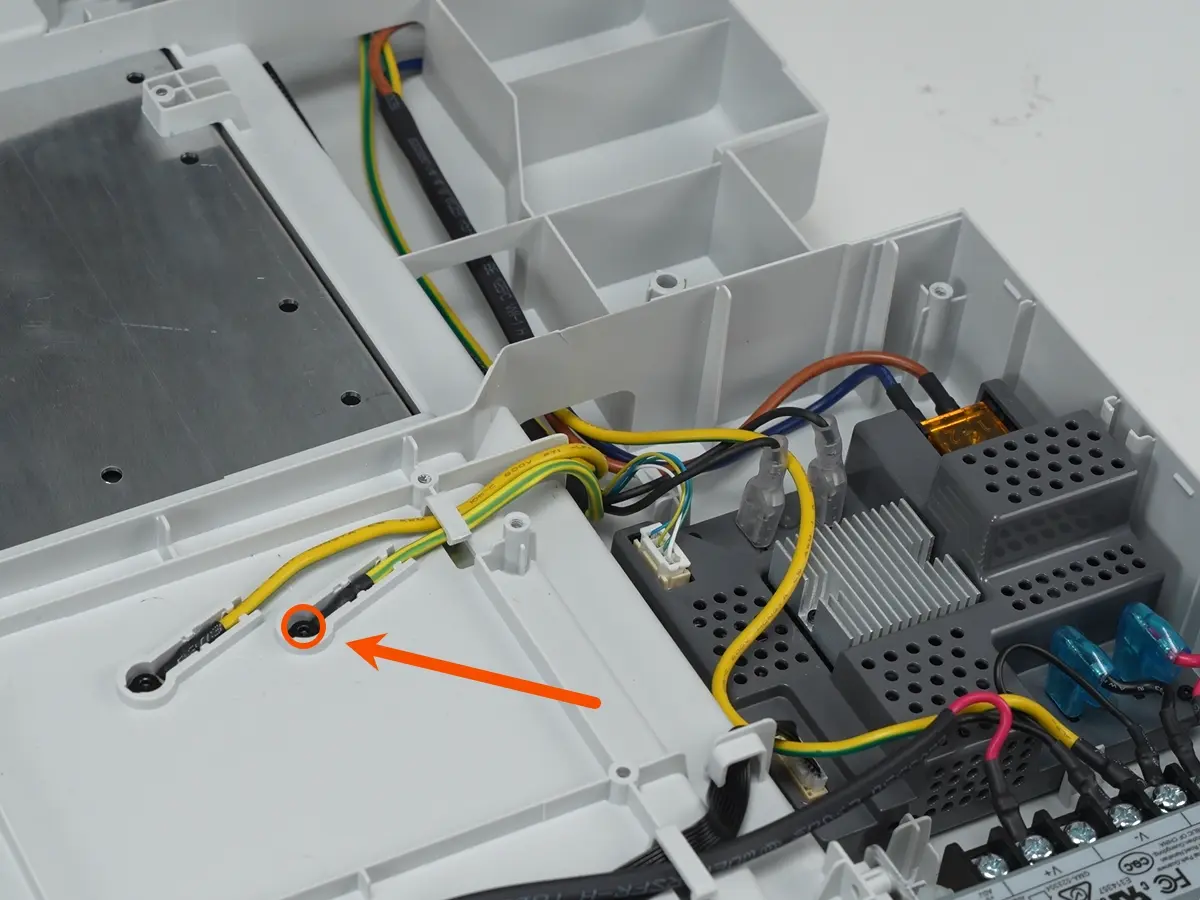

Som vist på billedet, tilslut varmepladens jordledning og fastgør den med én skrue med H2.0 unbrakonøglen.

Trin 3. Monter forreste og bageste bundcover

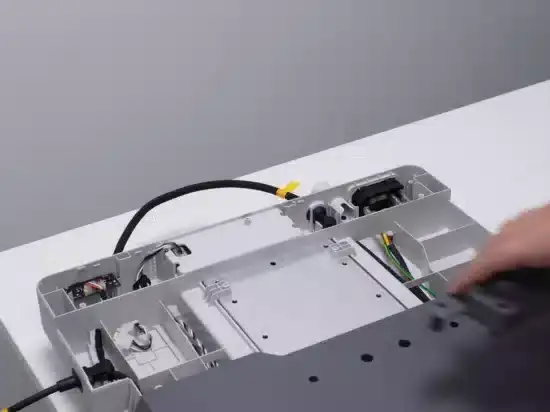

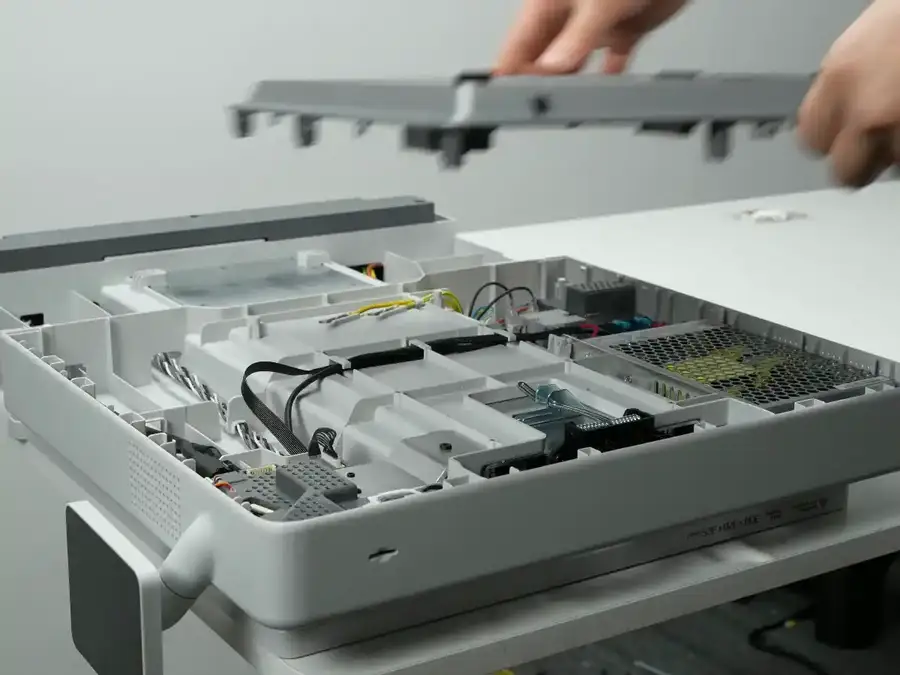

Som vist på billedet, monter det forreste og bageste bundcover igen, og tryk til, så låsetapperne går i indgreb.

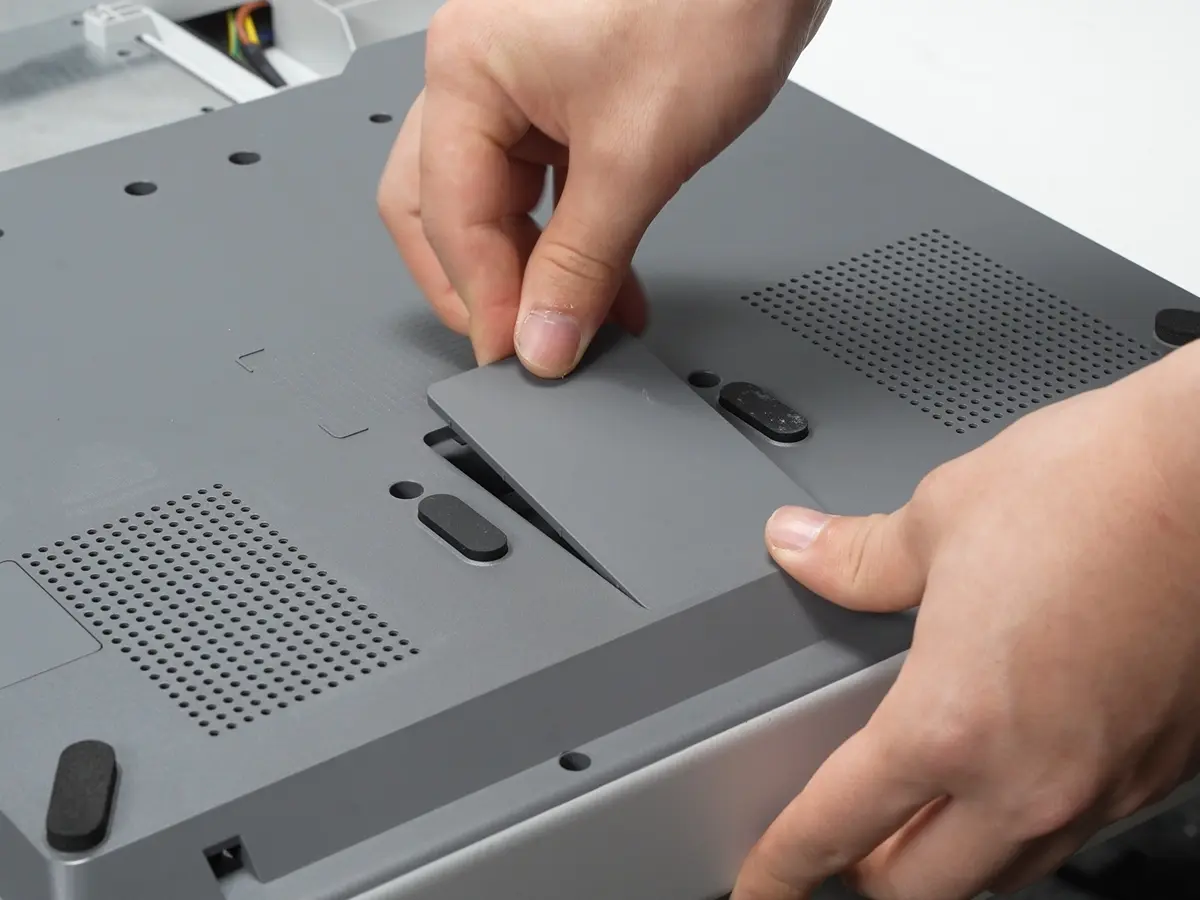

Monter dækpladen til Y-aksens strammer igen.

Brug H2.0 unbrakonøglen til at fastgøre de 17 skruer vist på billedet. De to blåmarkerede skruer er anderledes end skruerne på de øvrige positioner, så vær opmærksom på forskellen.

Trin 4. Monter rammen

Se afsnittet nedenfor for montering af rammen: Udskiftningsguide til ramme på A2L

Funktionsverificering

✅ Tænd printeren. Indstil pladetemperaturen til 65℃. Hvis varmepladen varmer op og holder 65℃, er monteringen korrekt. Når du er færdig, så sæt pladetemperaturen tilbage til 0℃.
