Vedligeholdelsesguide til rensning af filament hub på A2L

Hvornår skal du bruge den

Når filamentet knækker inde i filament hub, påvirker det den efterfølgende load-proces og kan få load til at fejle. Her kan du afmontere filament hub og fjerne det knækkede filament.

Nødvendigt værktøj og materialer

• Skraber
• Flad pincet

Sikkerhedstips

Inden du udfører vedligeholdelse på printeren og dens elektroniske komponenter (herunder Toolhead Cable), skal du slukke printeren og afbryde strømmen for at undgå utilsigtede berøringer af skærmen eller kortslutninger, der kan give yderligere elektronisk skade og sikkerhedsrisici.
Når du vedligeholder eller fejlsøger printeren, skal du tjekke temperaturen på hotend og varmeplade for at undgå at arbejde ved høj temperatur. Hvis du er nødt til at betjene maskinen med høj dysetemperatur, skal du bruge varmebestandige handsker for at sikre sikkerhed og effektiv vedligeholdelse.

Afmonteringstrin

Trin 1. Tag filament hub af

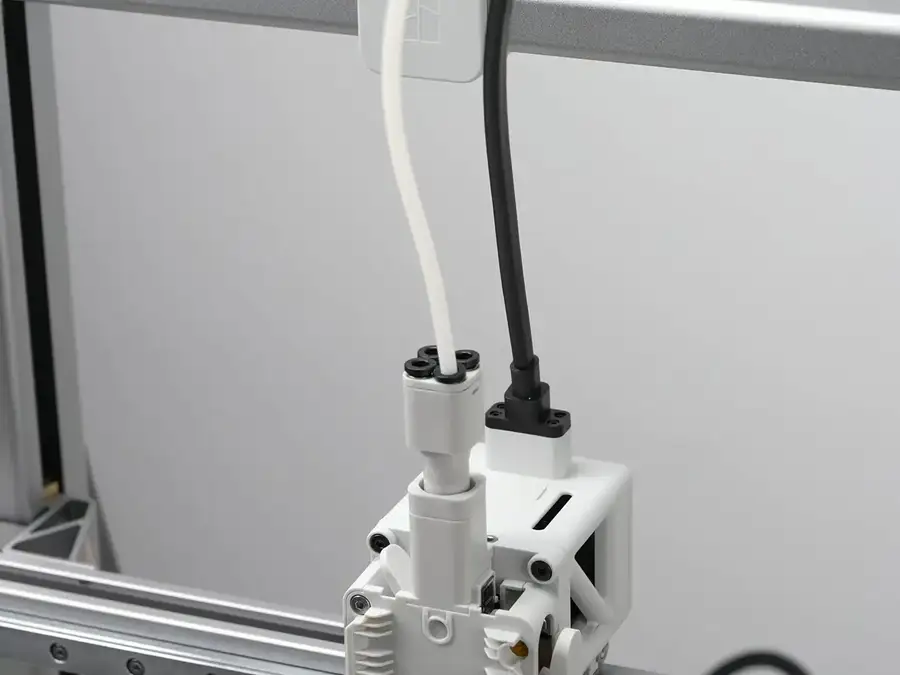

Tryk på den runde ring på PTFE-rørets tilslutning på filament hub for at låse PTFE-røret op, skub derefter forsigtigt filamentrøret nedad og træk det opad for at fjerne det. Gentag dette for hvert filamentrør, indtil alle er fjernet.

Hvis du møder kraftig modstand, når du trækker PTFE-røret ud, så juster vinklen på kraften og tryk PTFE-tilslutningen ned igen for at låse op. Sørg for, at PTFE-tilslutningens runde ring er trykket helt ned, og undgå at trække for hårdt i PTFE-røret.

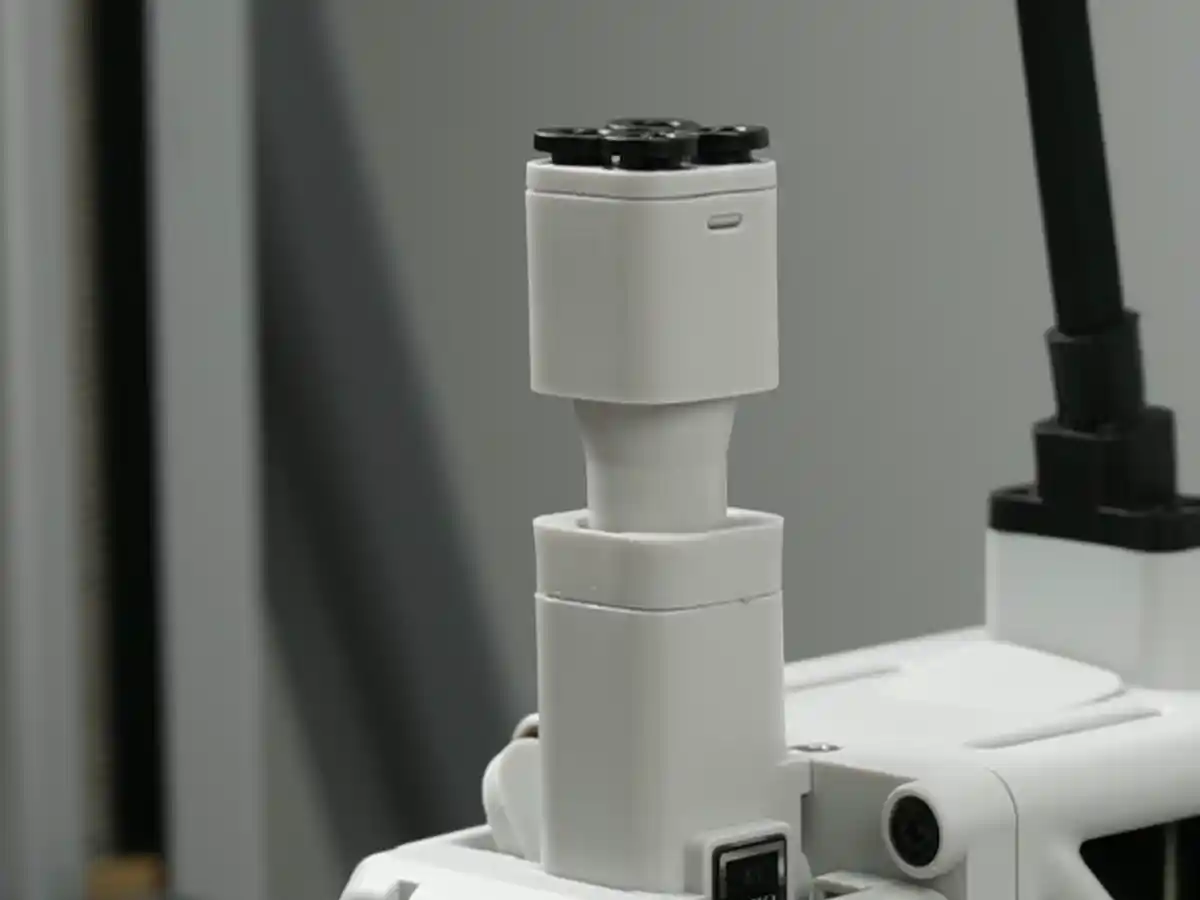

Brug en skraber, pincet eller lignende værktøj til forsigtigt at vippe filament hubs låsetapper op, og tag derefter filament hub ud.

Trin 2. Skil filament hub ad

Find den side af filament hub, der har et hak.

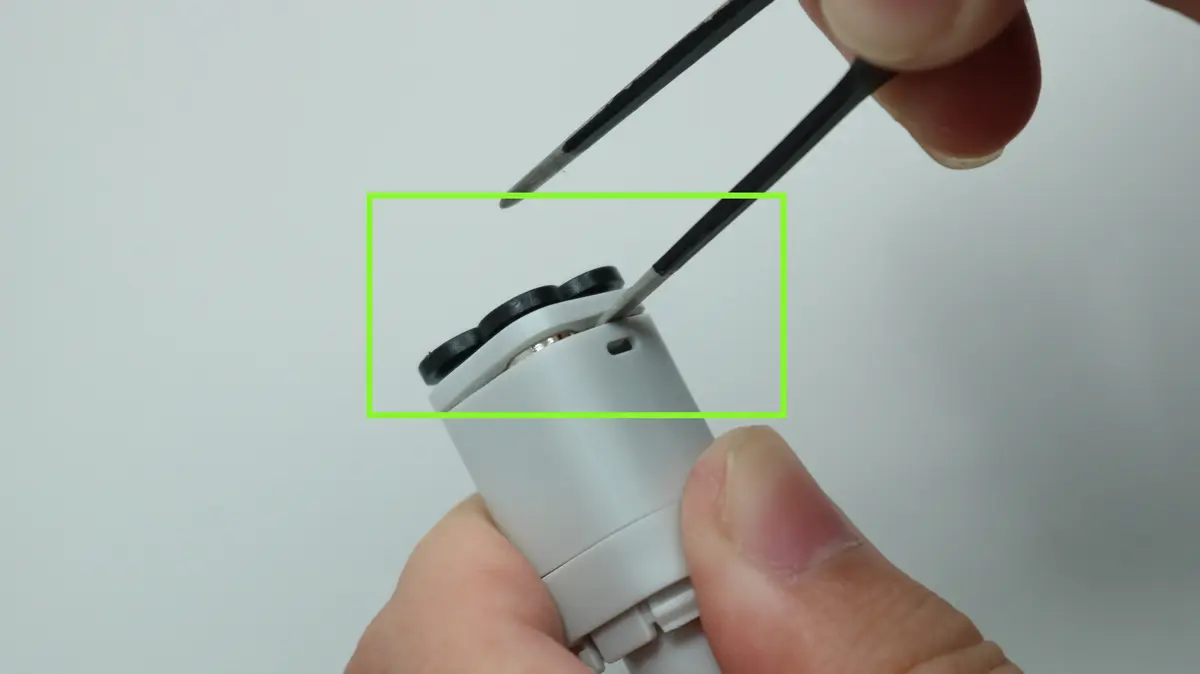

Stik pincetten ind i spalten på End Cap og vip den udad.

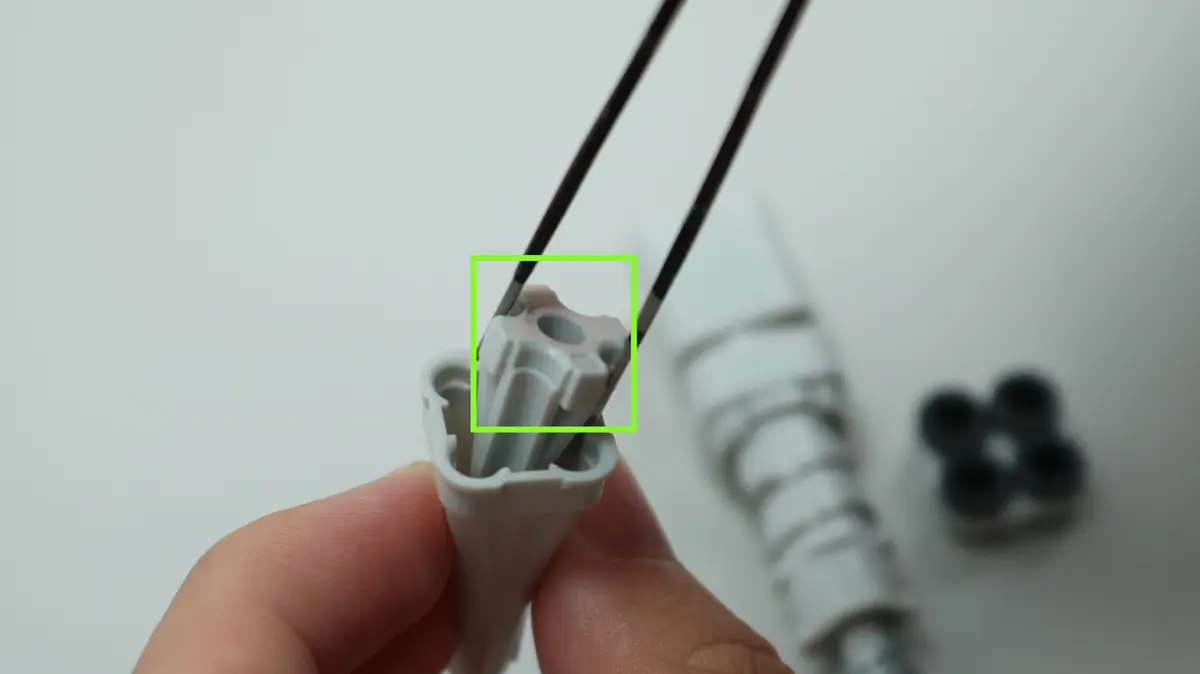

Når End Cap er fjernet, bruger du pincetten til at tage de indvendige dele ud og fjerne eventuelt knækket filament.

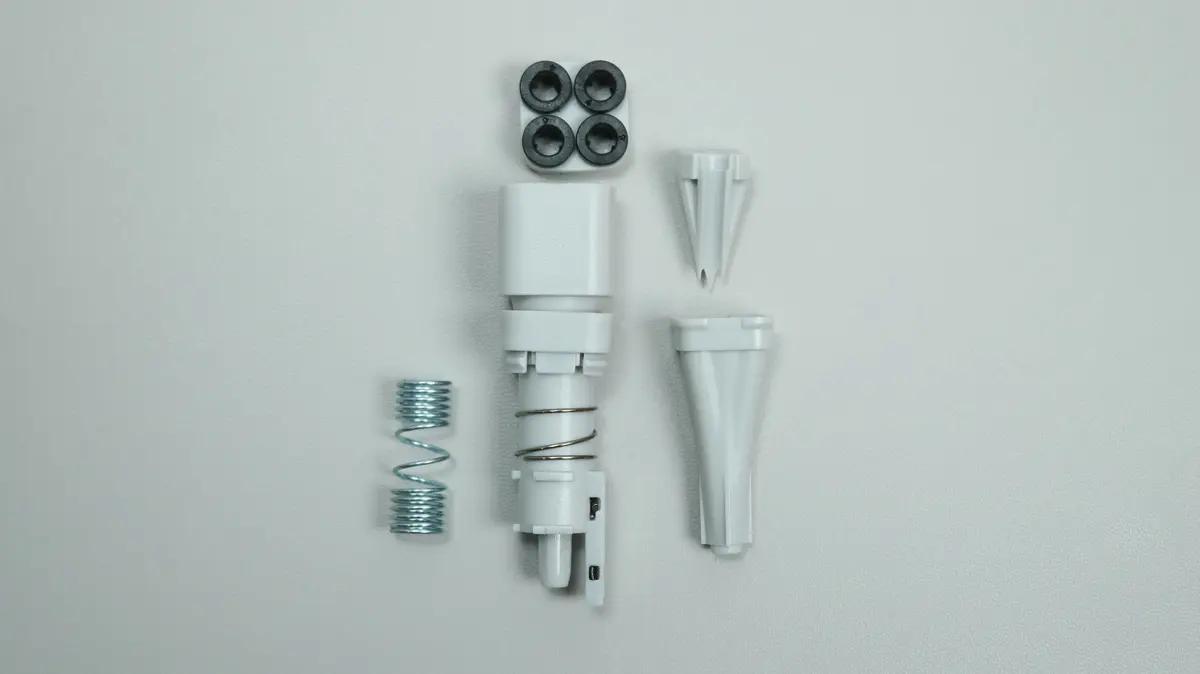

Tjek, om filament hubs dele er komplette.

Trin 3. Saml filament hub

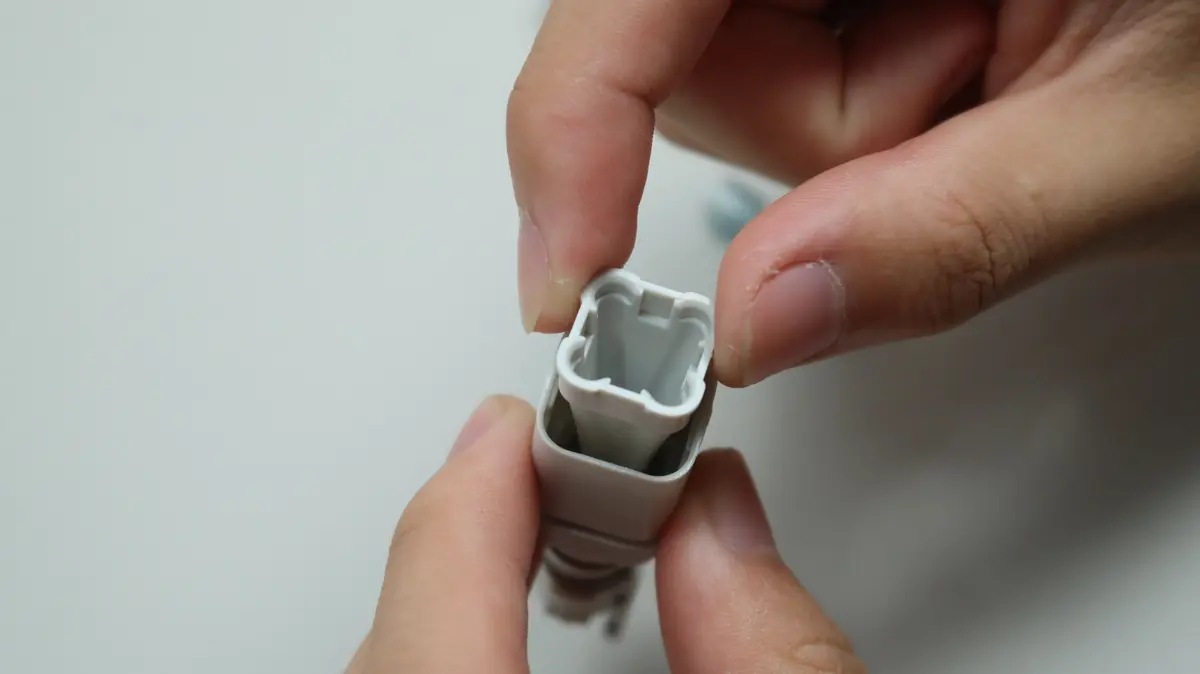

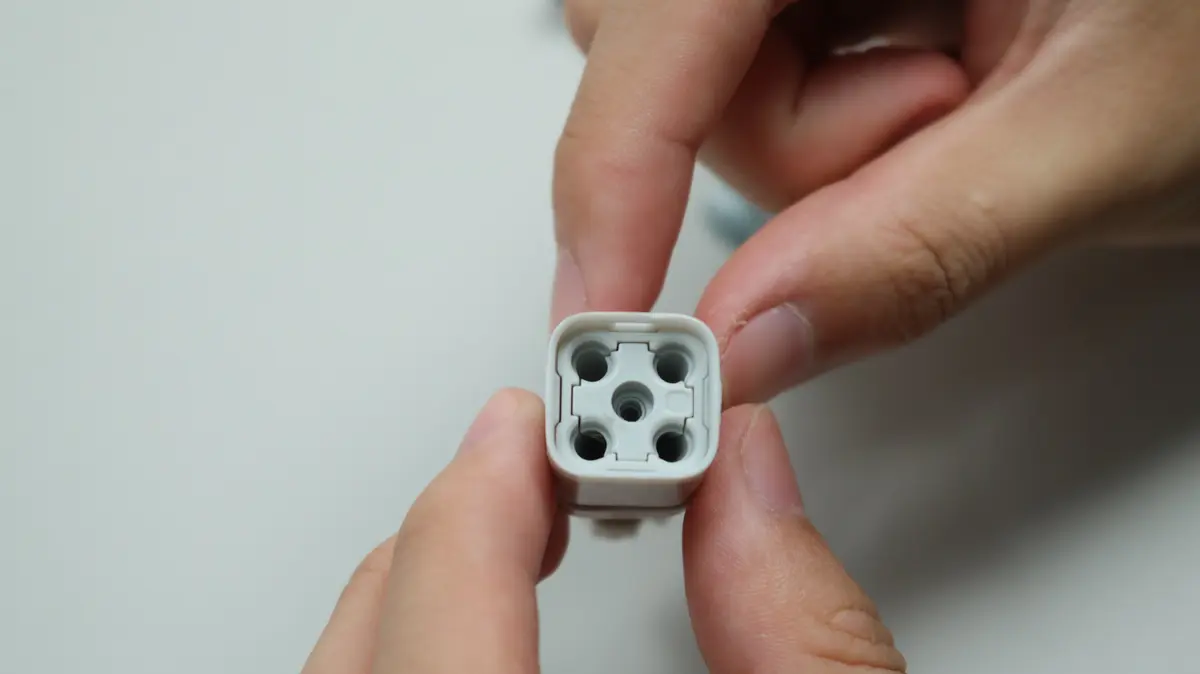

Sæt de indvendige dele tilbage i filament hub.

Find de vandret udadstikkende låsetapper på End Cap

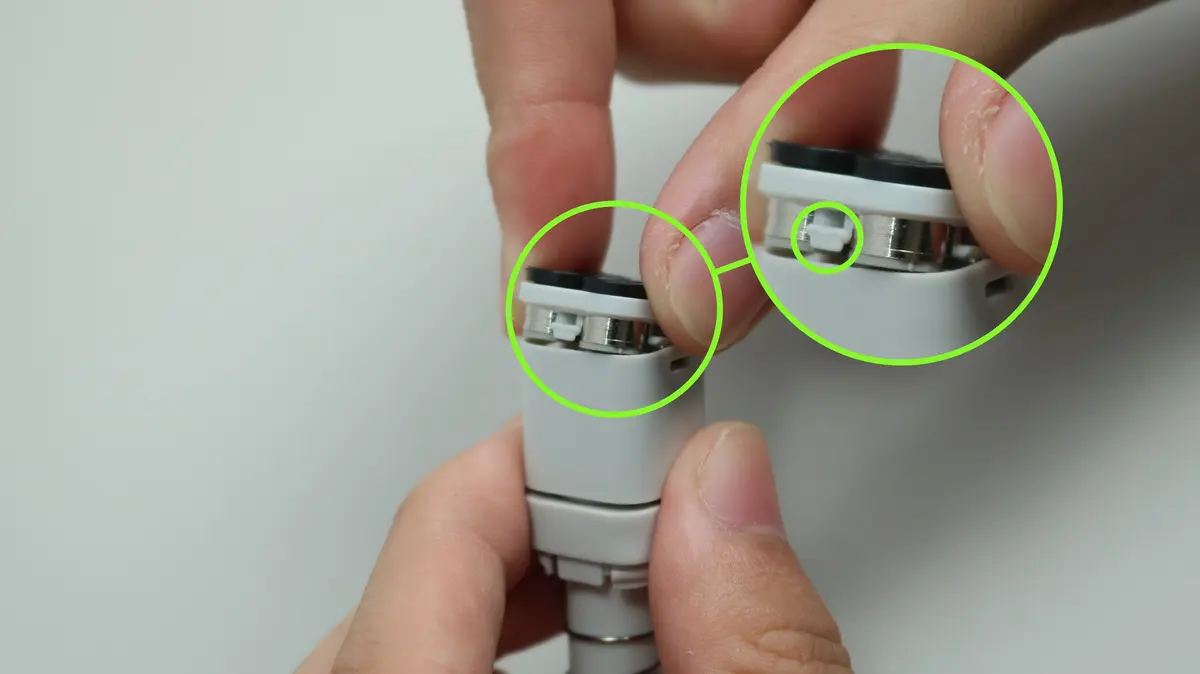

Ret de tre låsetapper ind efter de tre hak, og ret den anden specialformede låsetap ind efter den hele side, og tryk derefter End Cap på plads igen.

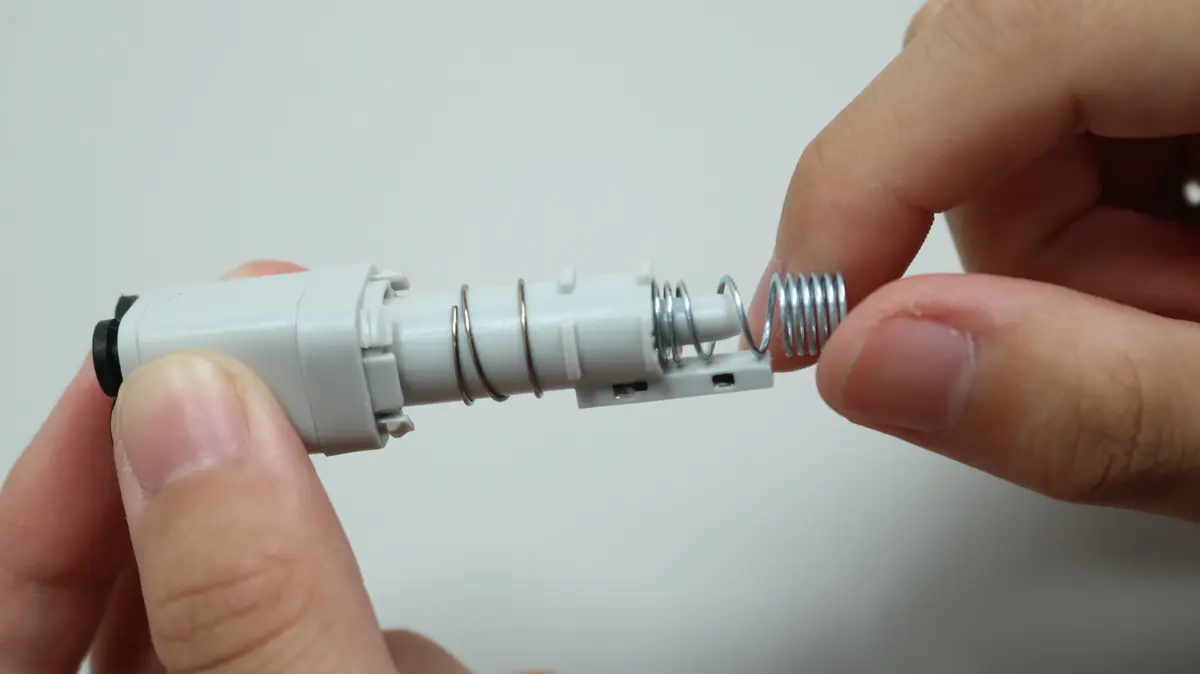

Forhåndsmontér derefter fjederen tilbage i filament hub.

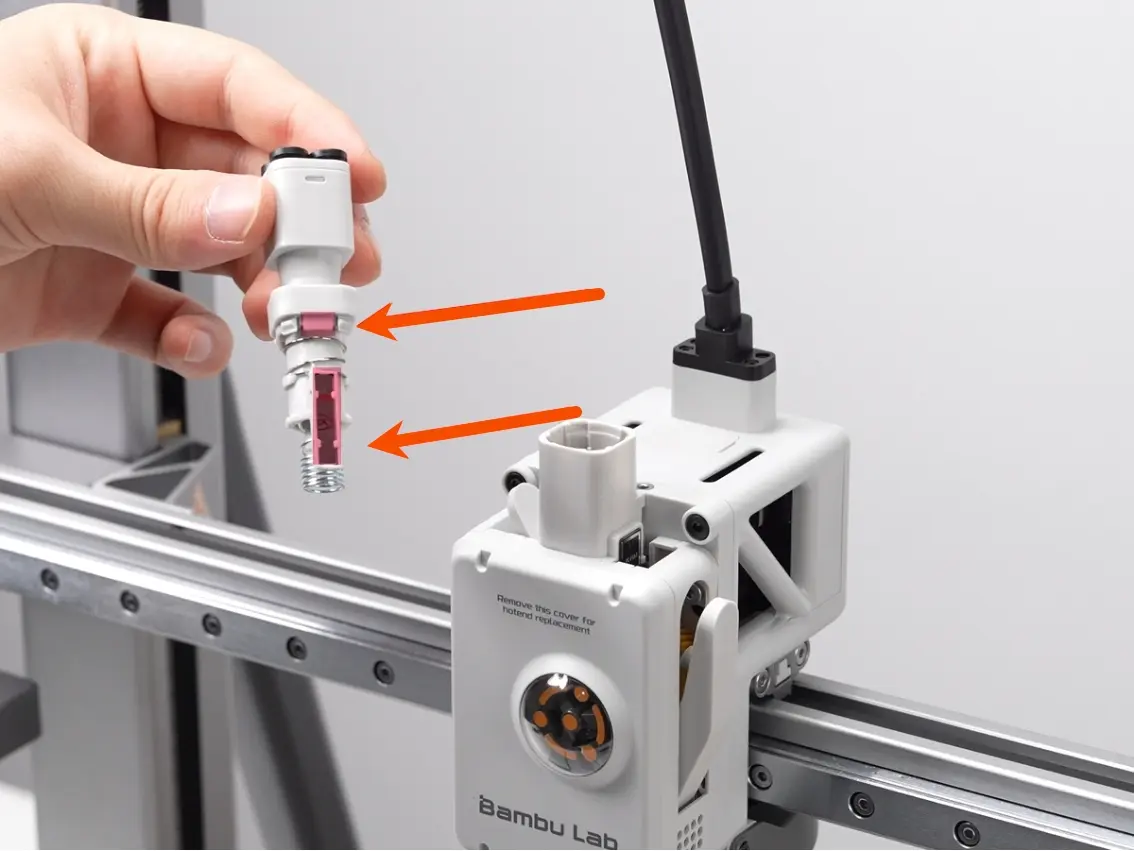

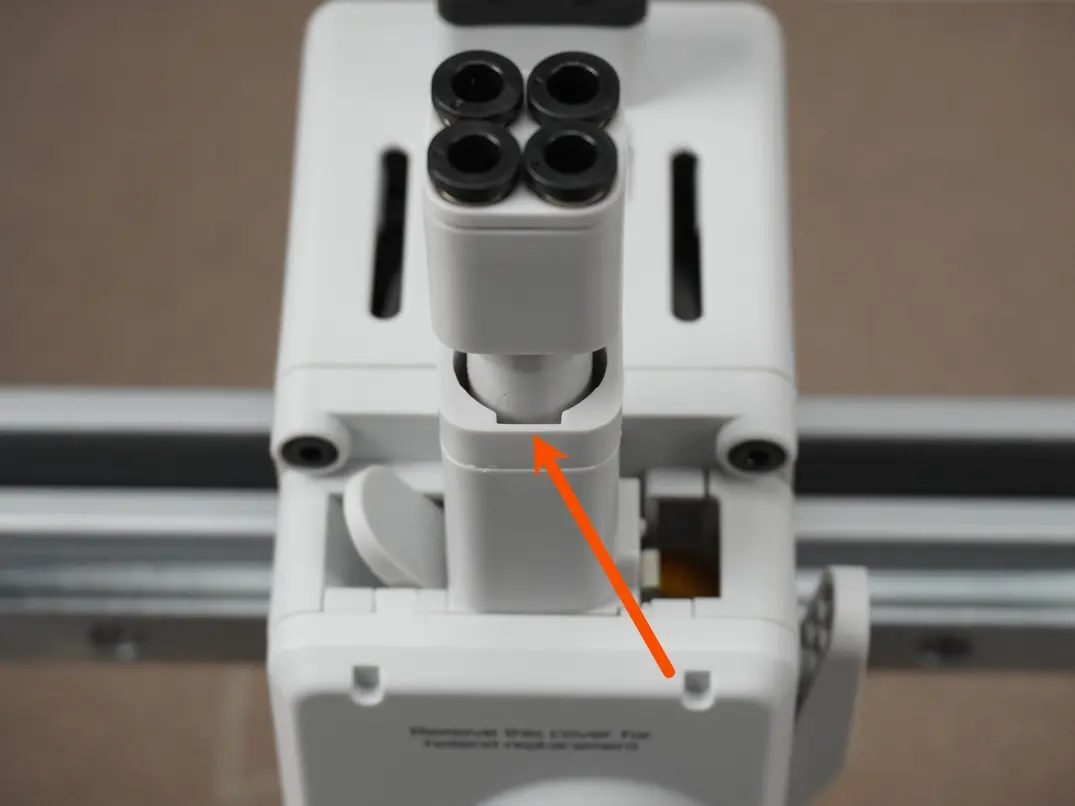

Læg filament hub ned i Base Housing. Bemærk, at retningen på magneterne og fastgøringsringens låsetapper på komponenten skal stemme overens med illustrationen.

Låseringen har et positioneringshak. Under monteringen skal dette hak vende enten lige fremad eller lige bagud på printeren. Vend det ikke i nogen anden retning.

Ret låseringen ind efter låsetapperne på filament hubs base housing, og tryk jævnt og fast ned, indtil samlingen klikker helt på plads.

Tilslut PTFE-røret og gå tilbage til normal brug.
