Udskiftning af AC-board på Bambu Lab A2L

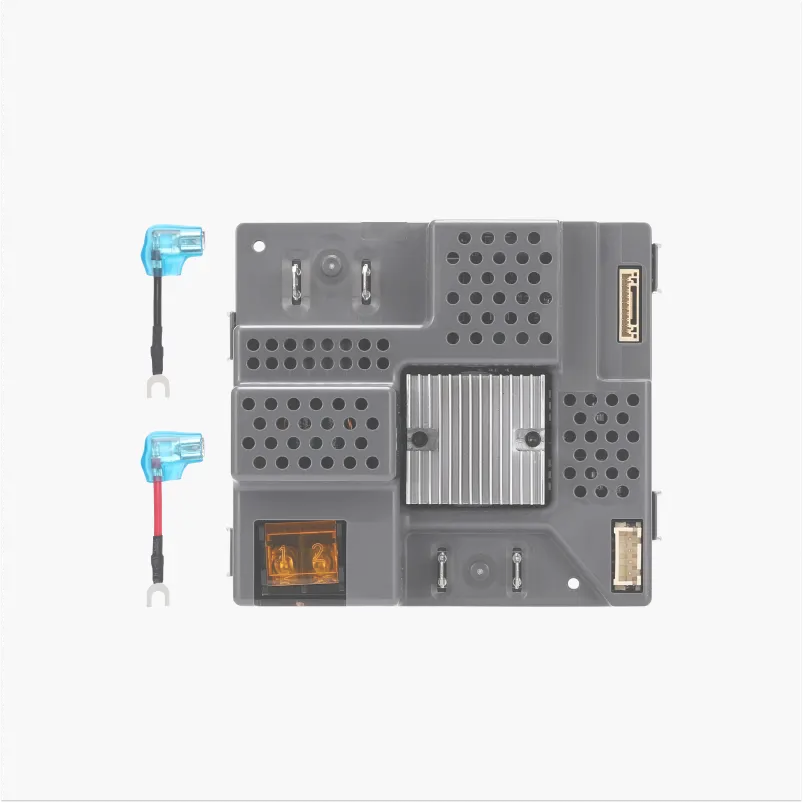

A2L AC-board

🔎 Find A2L AC-boardet i Bambu Lab-butikken.

Gælder for printermodel

Bambu Lab A2L

Hvornår skal delen udskiftes

• Varmepladen kan ikke varme op
• Strømforsyningen kan ikke tændes
• AC-boardet har synlige fysiske skader
• Udskiftning anbefales af Bambu Labs tekniske eftersalgssupport

Nødvendigt værktøj og materialer

• A2L bundkort
• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• Stjerneskruetrækker
• Pincet (valgfri)

Videoguide

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og kabler til printhovedet. Hvis du arbejder med tændt printer, kan det give kortslutning, som fører til skader på elektronikken og udgør en sikkerhedsrisiko.

Under vedligeholdelse eller fejlsøgning kan du være nødt til at afmontere dele, herunder hotend. Det blotlægger kabler og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller andre elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og medføre yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger og skader på printerens elektronik og sikrer en tryg og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, anbefaler vi, at du indsender en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmontér det gamle AC-board

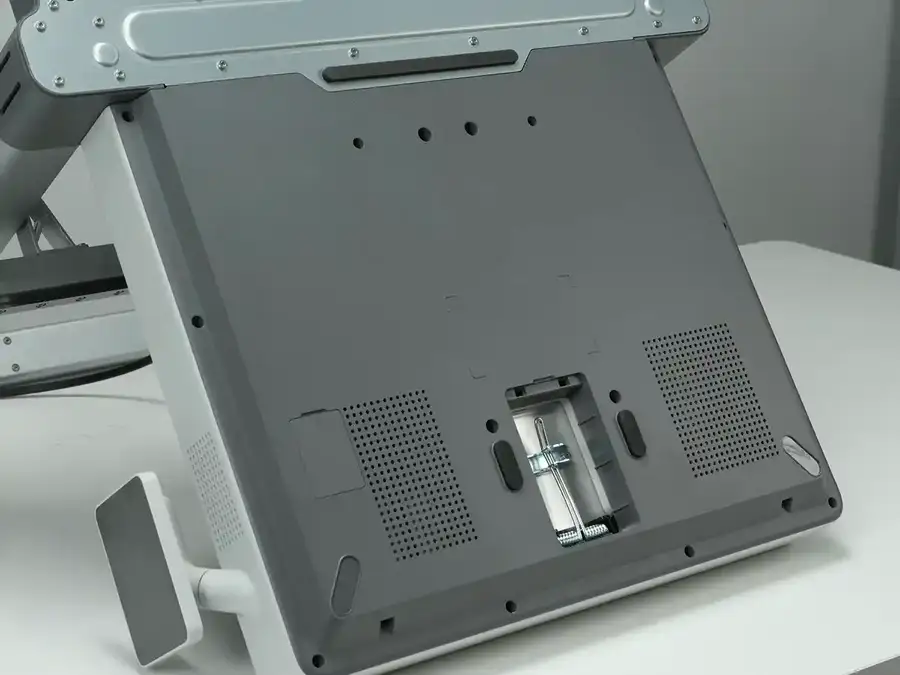

Trin 1. Afmontér det forreste bunddæksel

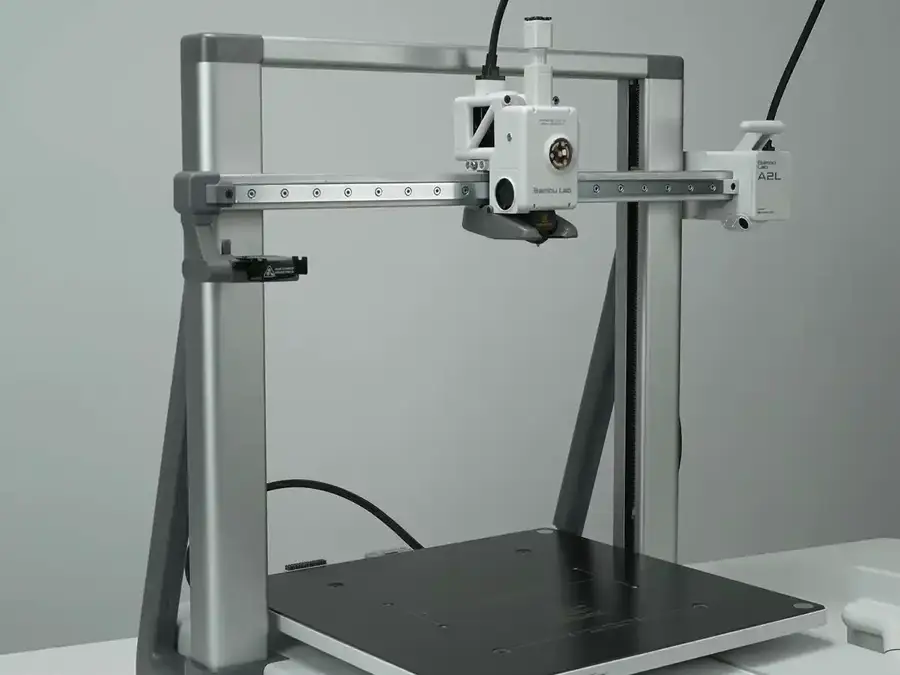

Sænk Z-aksen til en position ca. 5-8 cm over varmepladen.

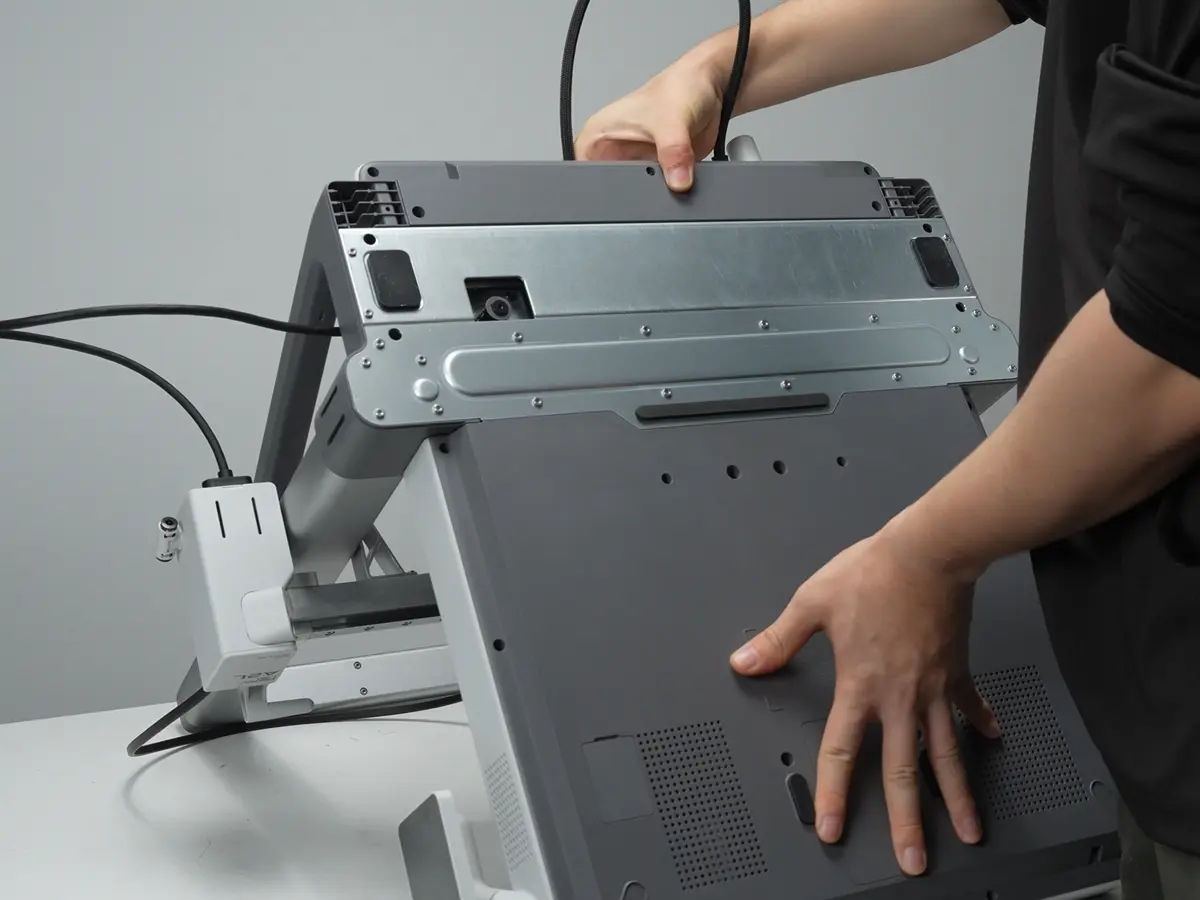

Vend printeren, så bunddækslet er tilgængeligt.

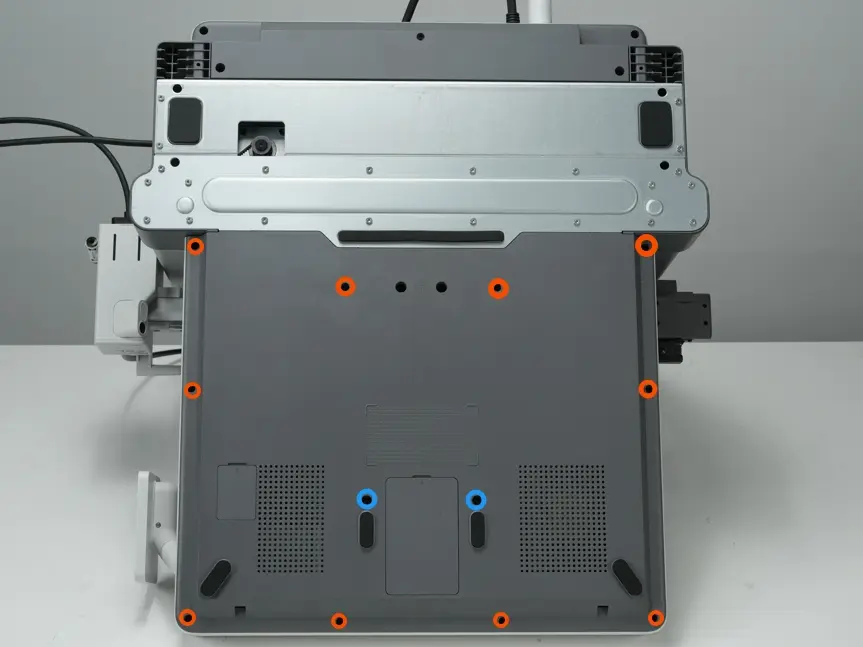

Brug H2.0 unbrakonøglen til at fjerne de 12 skruer vist i diagrammet. De to skruer markeret med blåt er anderledes end de øvrige 10, så vær opmærksom på forskellen.

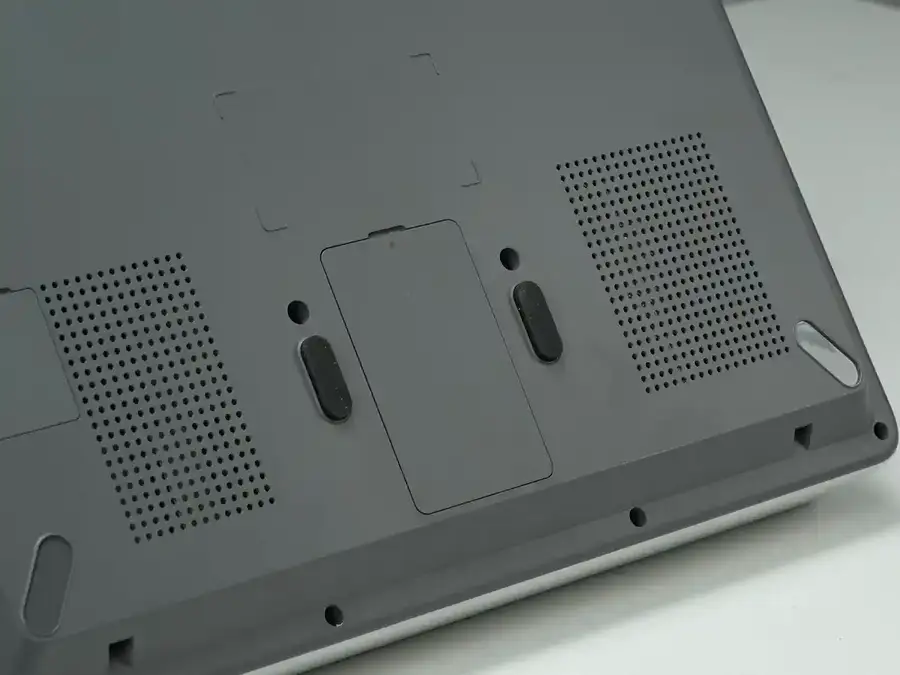

Fjern dækslet til Y-aksens strammer og det forreste bunddæksel.

Trin 2. Afmontér stikkene fra AC-boardet

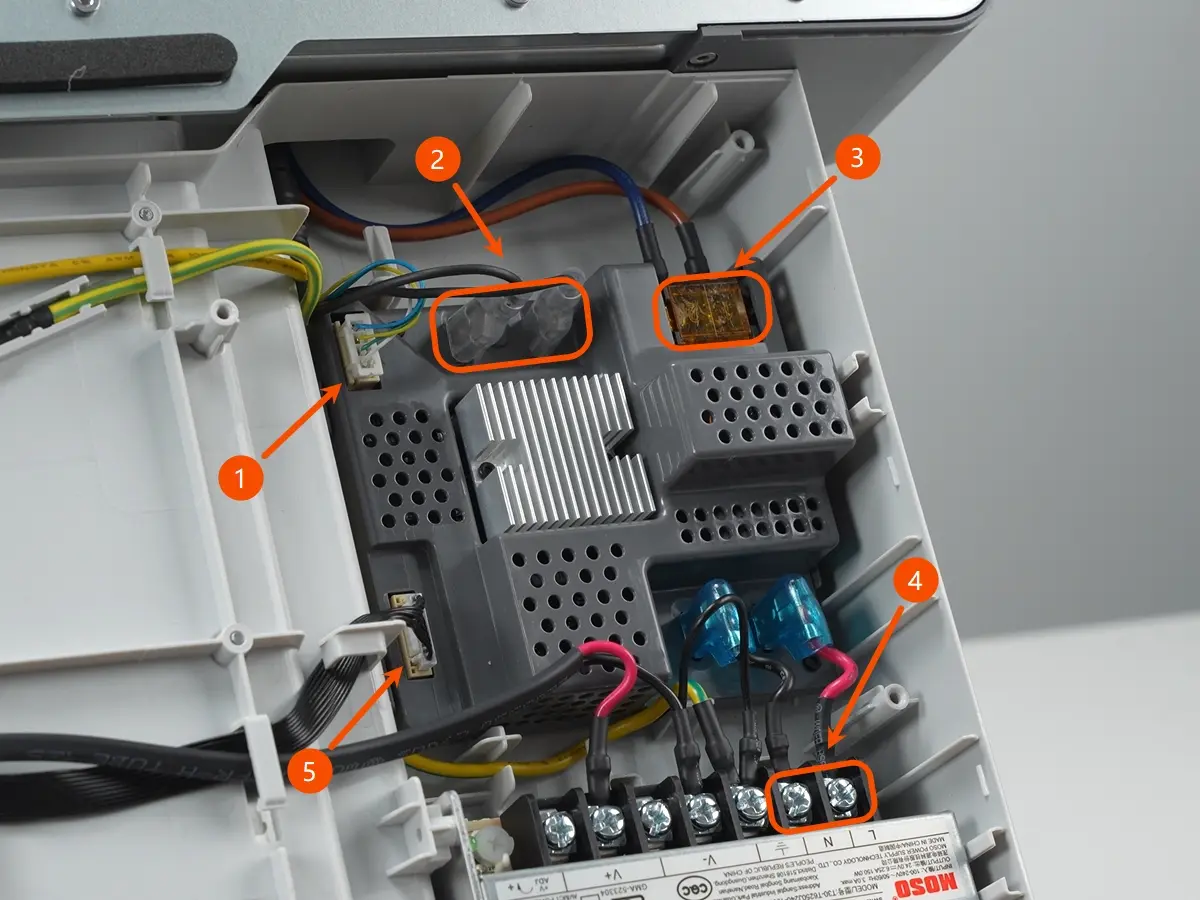

Følg tipsene nedenfor, og afmontér stikkene fra AC-boardet ét ad gangen.

De følgende handlinger involverer netspænding. Bekræft igen, at enheden er helt slukket og afbrudt fra enhver strømkilde.

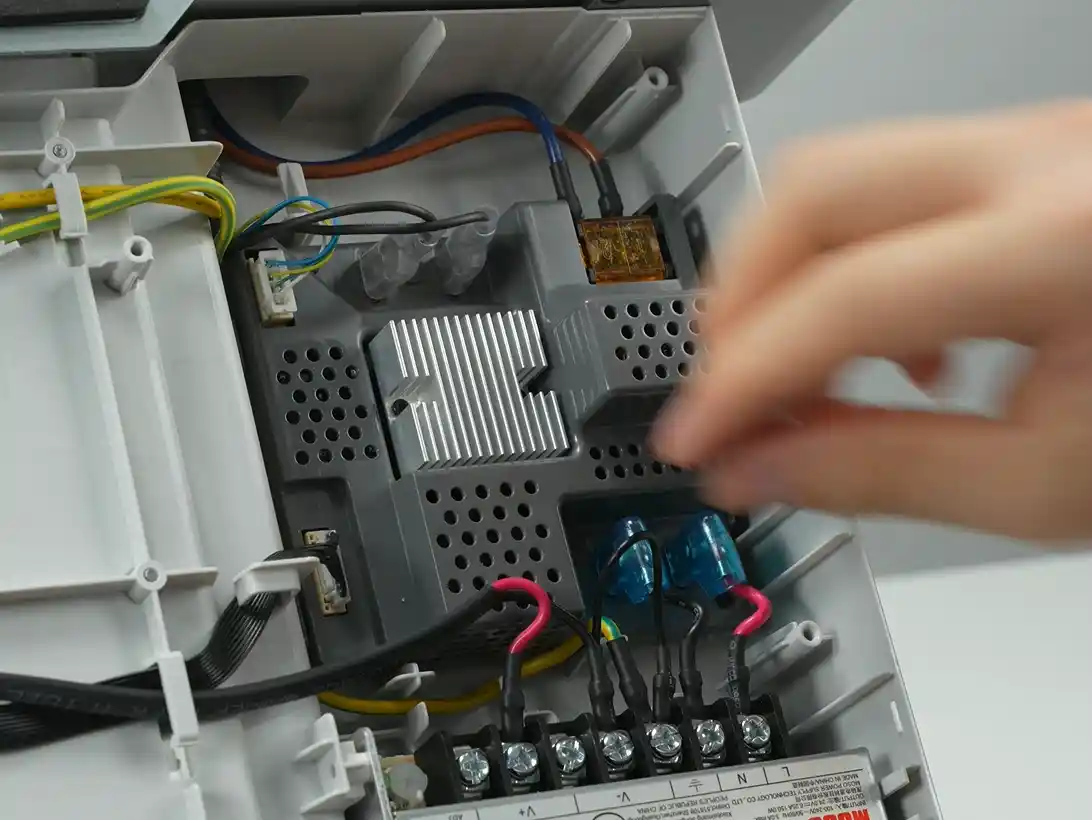

Stikket ved position 1 kan trækkes lige op. Stikket ved position 5 skal låses op ved at trykke på låsetappen, før det trækkes ud.

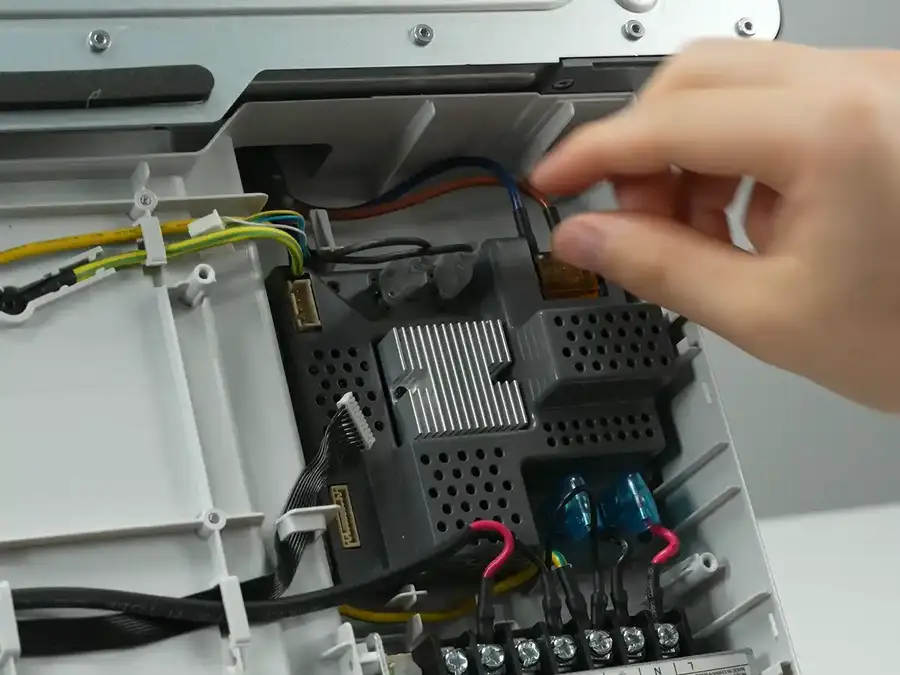

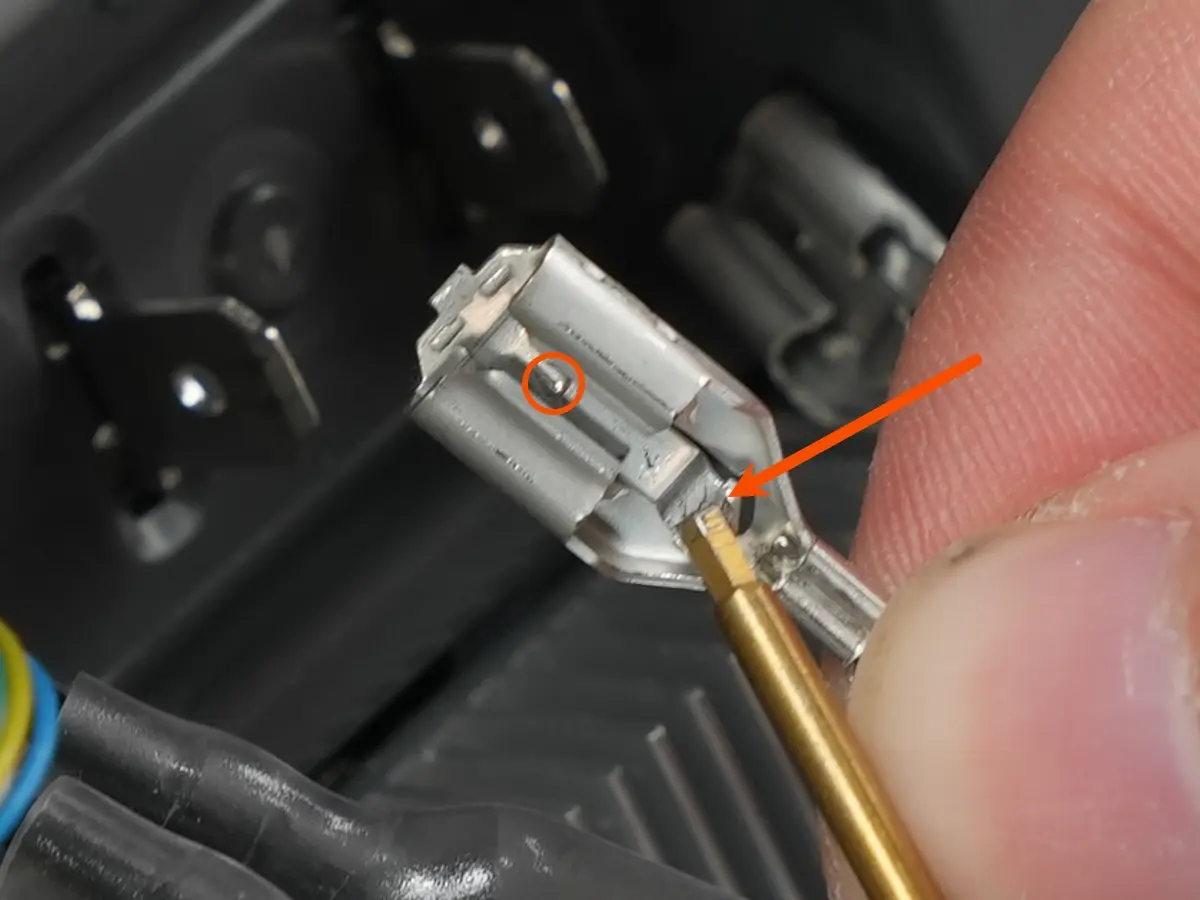

Der er to separate stik ved position 2. Du skal bruge et spidst værktøj, fx en skruetrækker, til at skubbe stikkets kontaktdel bagud for at låse det op, og derefter trække stikket ud.

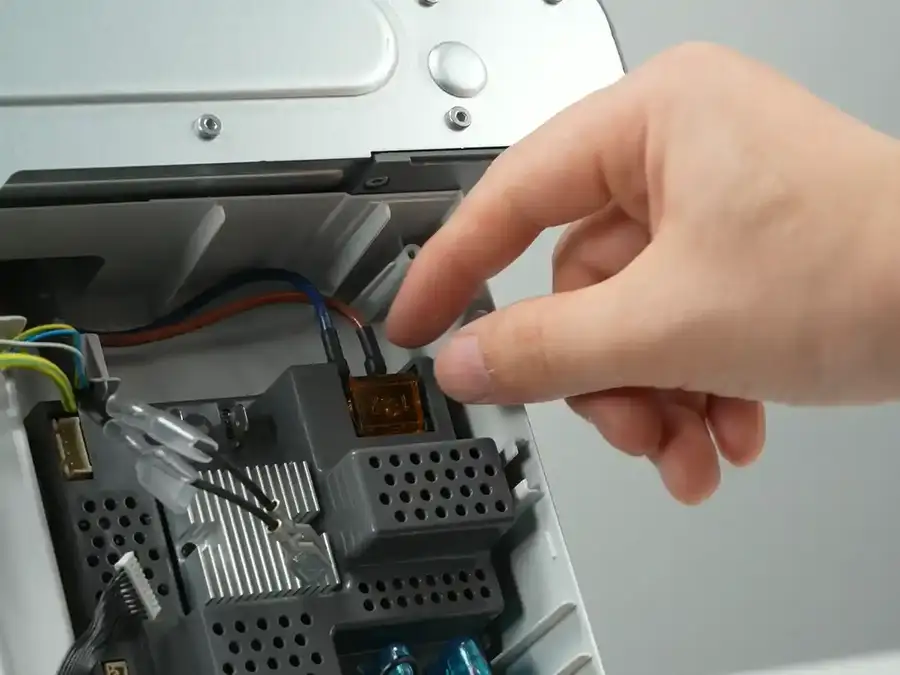

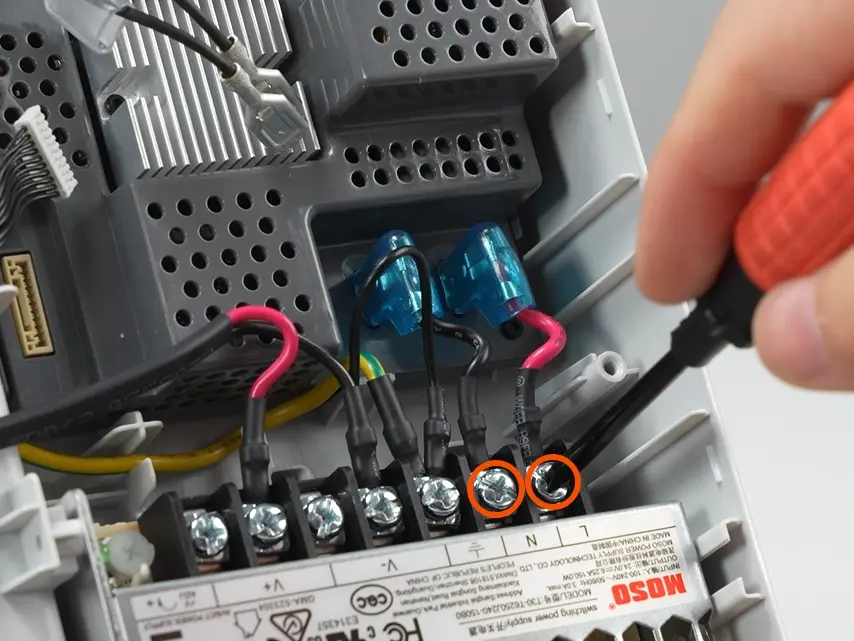

Der er to stik ved hver af positionerne 3 og 4. Løft dækpladen, og skru de tilhørende skruer ud med en stjerneskruetrækker for at fjerne kablerne.

Trin 3. Afmontér AC-boardet

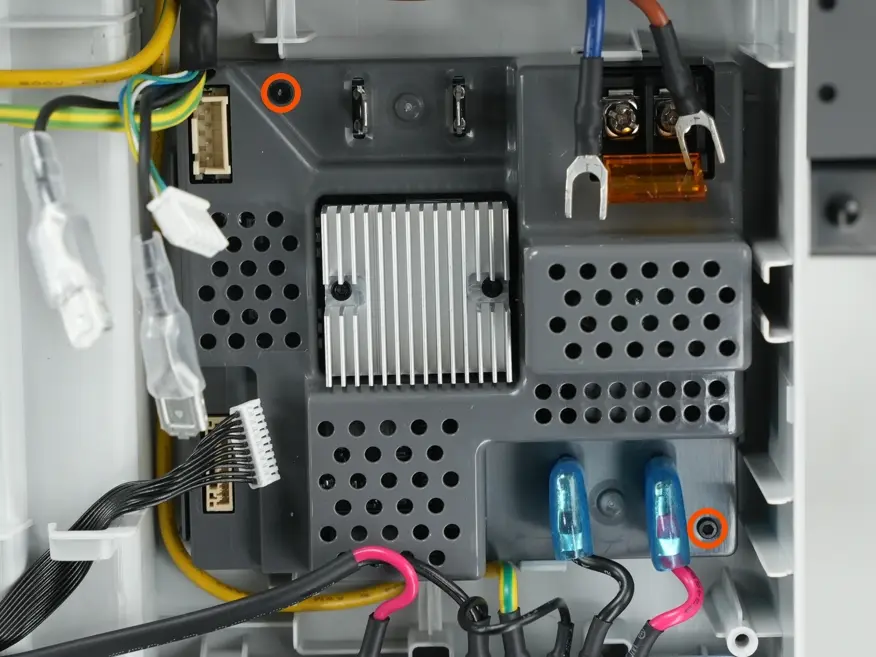

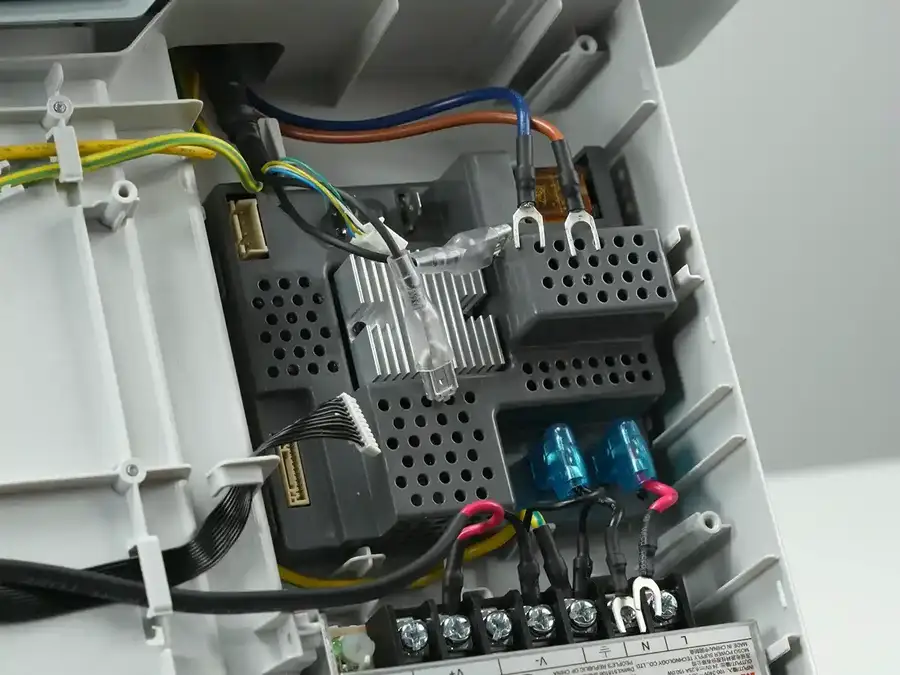

Brug H1.5 unbrakonøglen til at fjerne de to skruer og tage AC-boardet af.

Montér det nye AC-board

Trin 1. Montér AC-boardet

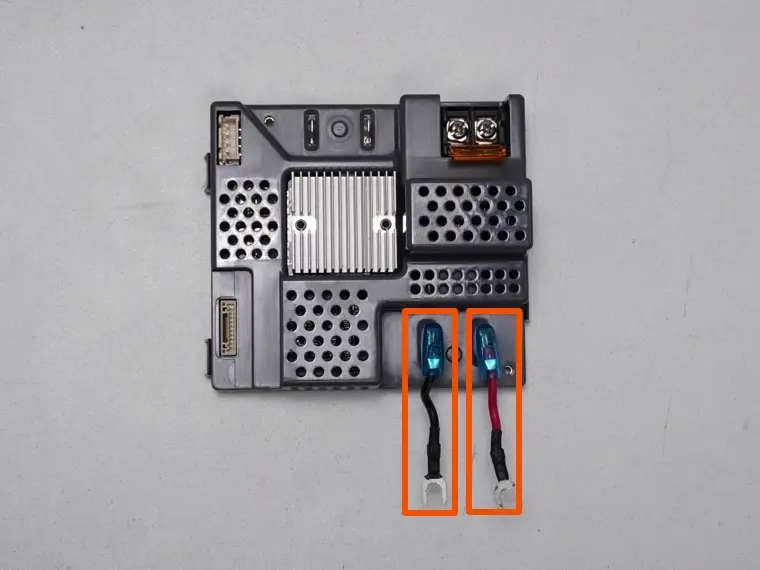

Sæt det nye adapterkabel i AC-boardet. Træk forsigtigt op i stikket for at bekræfte, at det sidder ordentligt fast.

ℹ️ Bemærk, at kablernes farverækkefølge skal matche billedet.

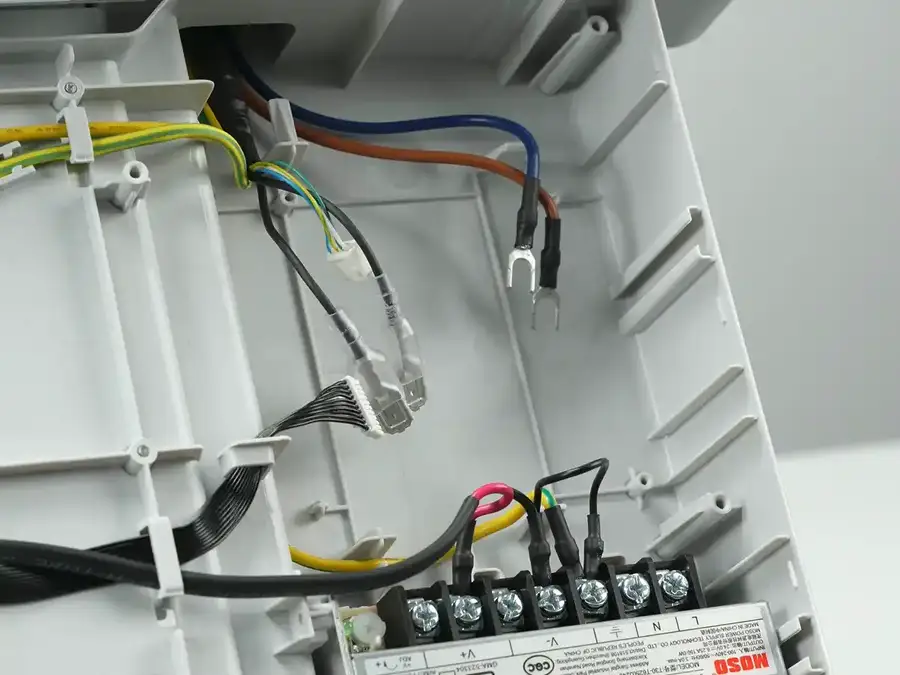

Montér AC-boardet i dets oprindelige position, og fastgør det ved at spænde to skruer med en H1.5 unbrakonøgle.

Trin 2. Tilslut stikkene til AC-boardet

Stikkene ved position 1, 2 og 5 kan sættes direkte i. Husk at montere beskyttelsesdækslet til stikket ved position 2 igen.

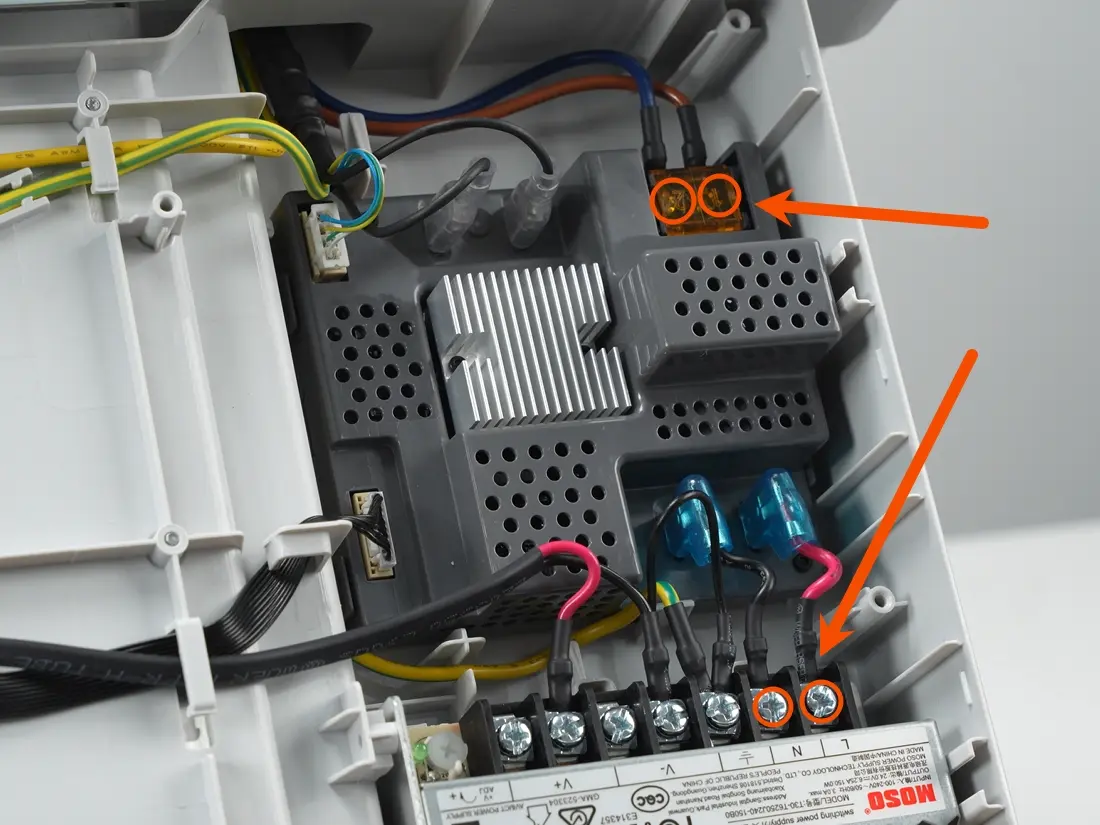

For stikkene ved position 3 og 4 sætter du først terminalen ind under den firkantede skive og spænder derefter skruen med en stjerneskruetrækker for at fastgøre den.

ℹ️Bemærk: Stikkenes og kablernes farver skal matche diagrammet.

Stikkenes placering og kablernes farver skal matche diagrammet nøjagtigt. Forkerte tilslutninger kan beskadige udstyret!

Trin 3. Montér det forreste bunddæksel

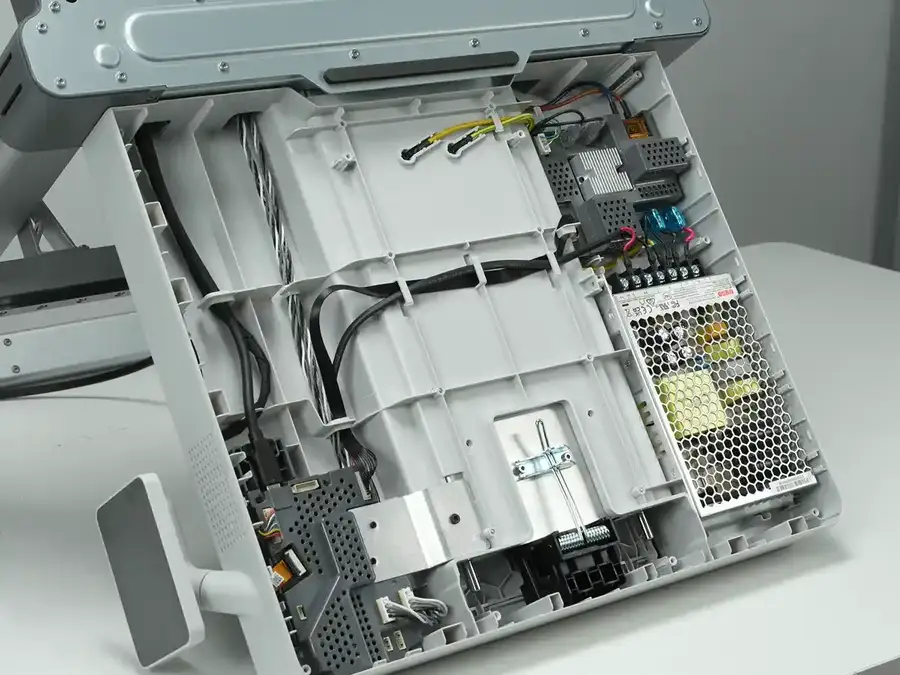

Montér det forreste bunddæksel igen, tryk langs kanterne for at sikre, at det sidder korrekt, og fastgør det med 12 skruer ved hjælp af en H2.0 unbrakonøgle. Skruerne på de blåmarkerede positioner er anderledes end de øvrige 10 skruer, så vær opmærksom på forskellen.

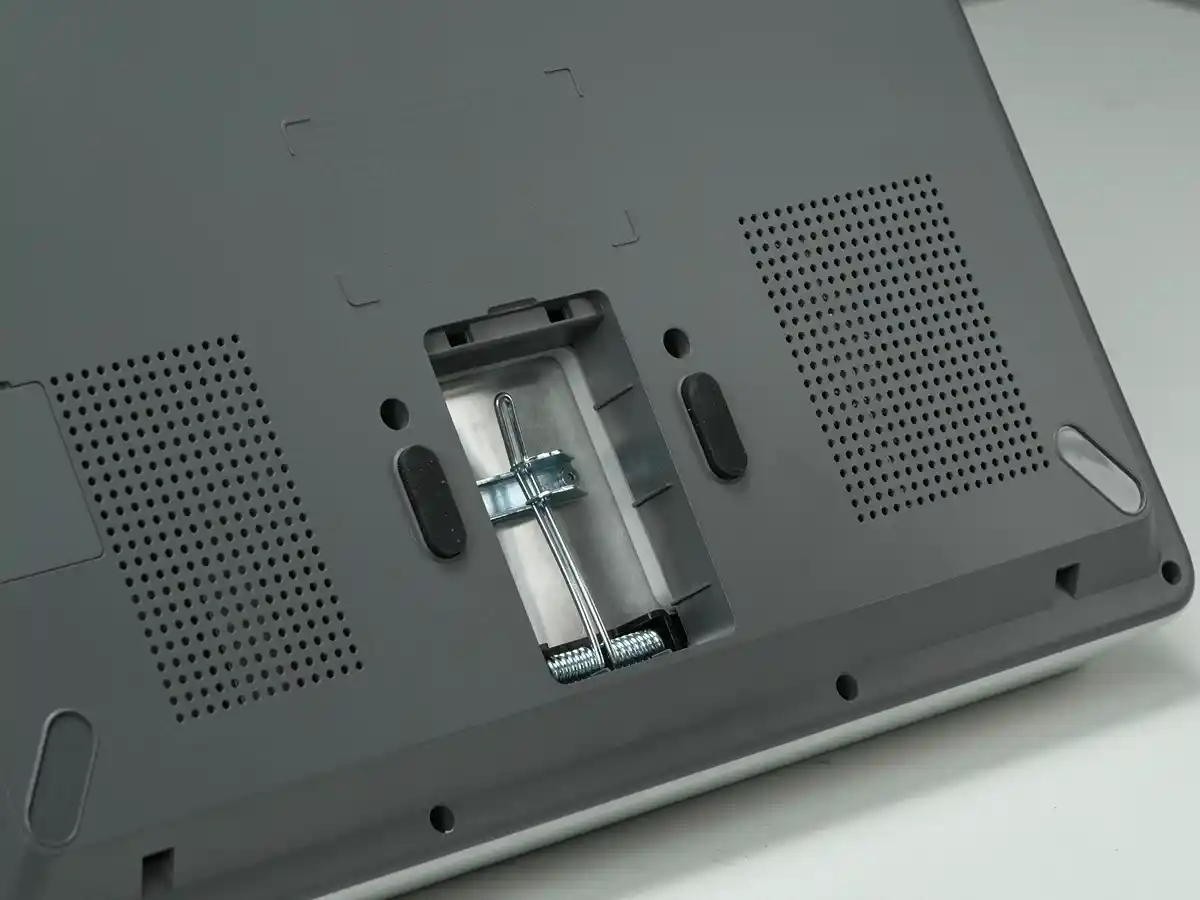

Montér dækslet til Y-aksens strammer igen

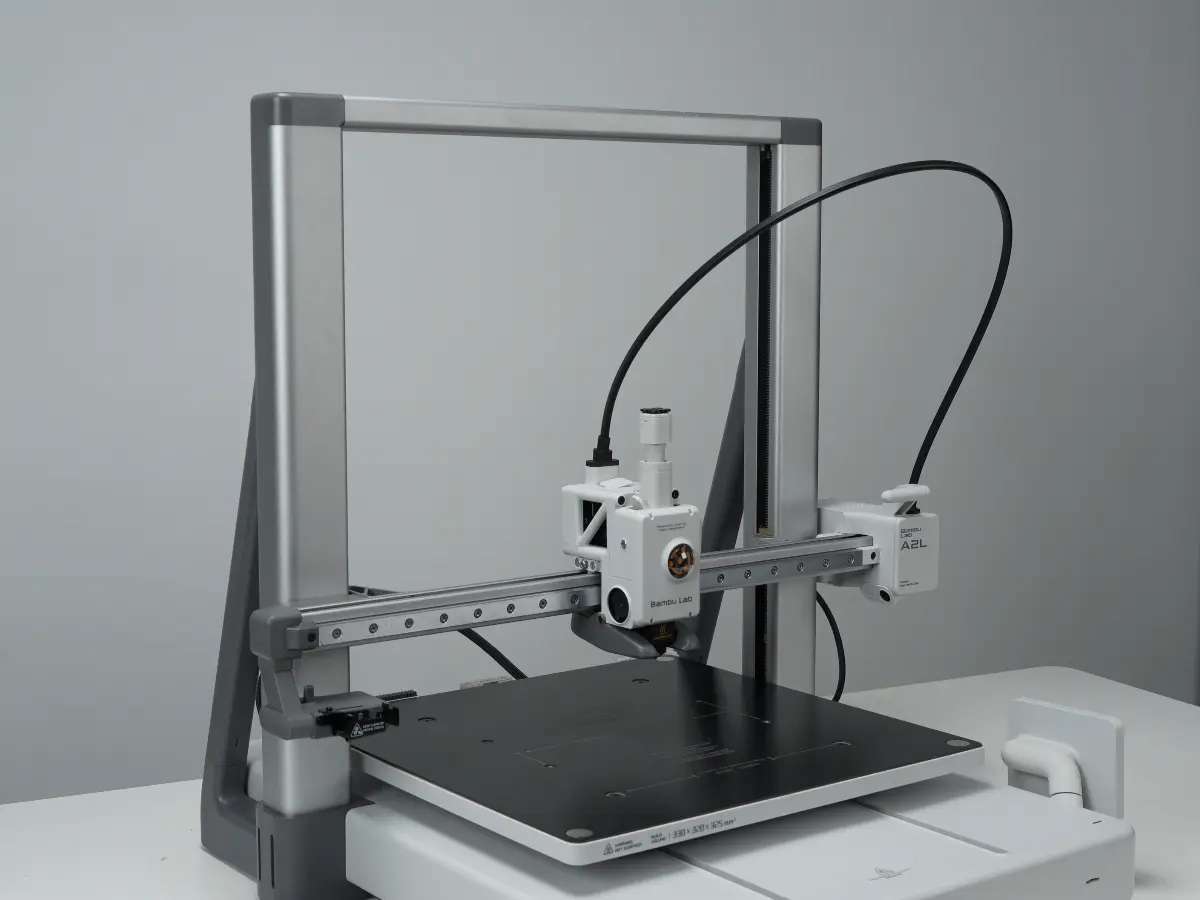

Vend forsigtigt printeren tilbage til normal oprejst position.

Kontrollér at det er lykkedes

✅ Tænd for printeren, indstil varmepladens temperatur til 65 ℃, og hold øje med, om varmepladen varmer normalt op uden fejl. Når det er gjort, skal du justere pladens temperatur tilbage til 0 °C.
