Udskiftning af kabelsæt til X2D

Kabelsæt til 3D-printer

Kabelsættet indeholder følgende tre interne forbindelseskabler til X2D-printeren:

1. Kabel til hjælpeekstruder
2. Kabel til kammertemperaturføler
3. Kabel til toolhead front-cover

Hvornår skal det udskiftes

• Beskadiget kabel eller stik

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og kabler til toolhead. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning, der fører til skade på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, anbefaler vi, at du opretter en teknisk ticket om dit problem, så vil vi gøre vores bedste for at svare hurtigt og give den hjælp, du har brug for.

Udskift kablet til hjælpeekstruderen

Trin 1. Afmonter hjælpeekstruderen

Hvis hjælpeekstruderen er monteret, så se denne wiki for at afmontere den: Udskiftning af hjælpeekstruder-komponenter til X2D.

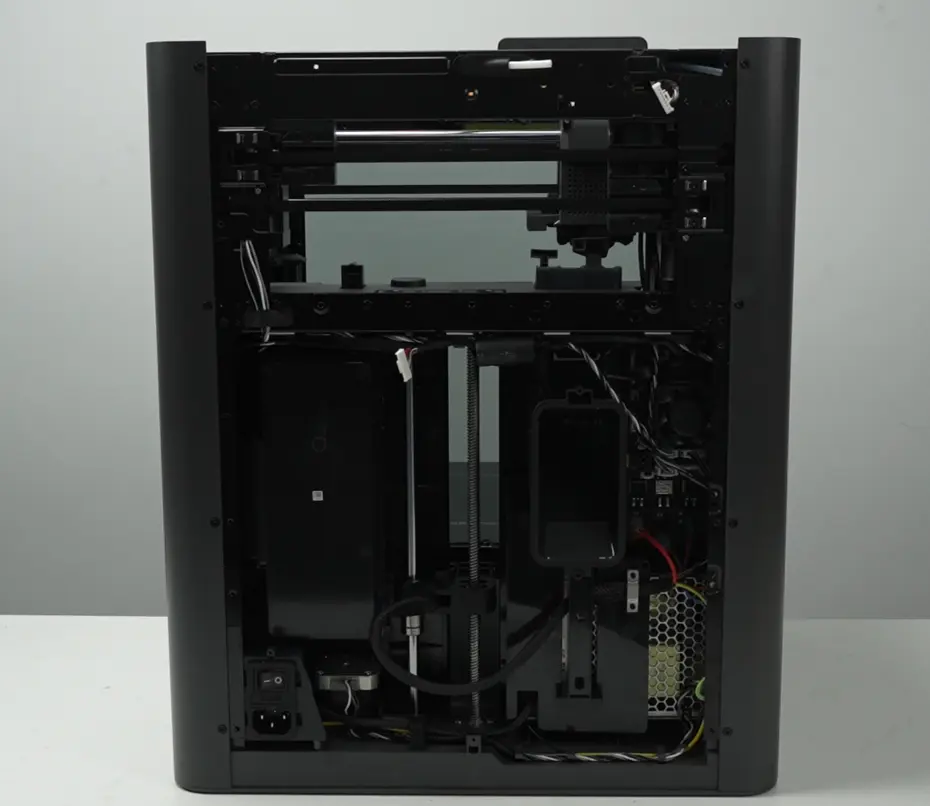

Trin 2. Afmonter bagpanelet

Du kan se denne wiki for at afmontere bagpanelet:
Udskiftning af bagpanel til X2D.

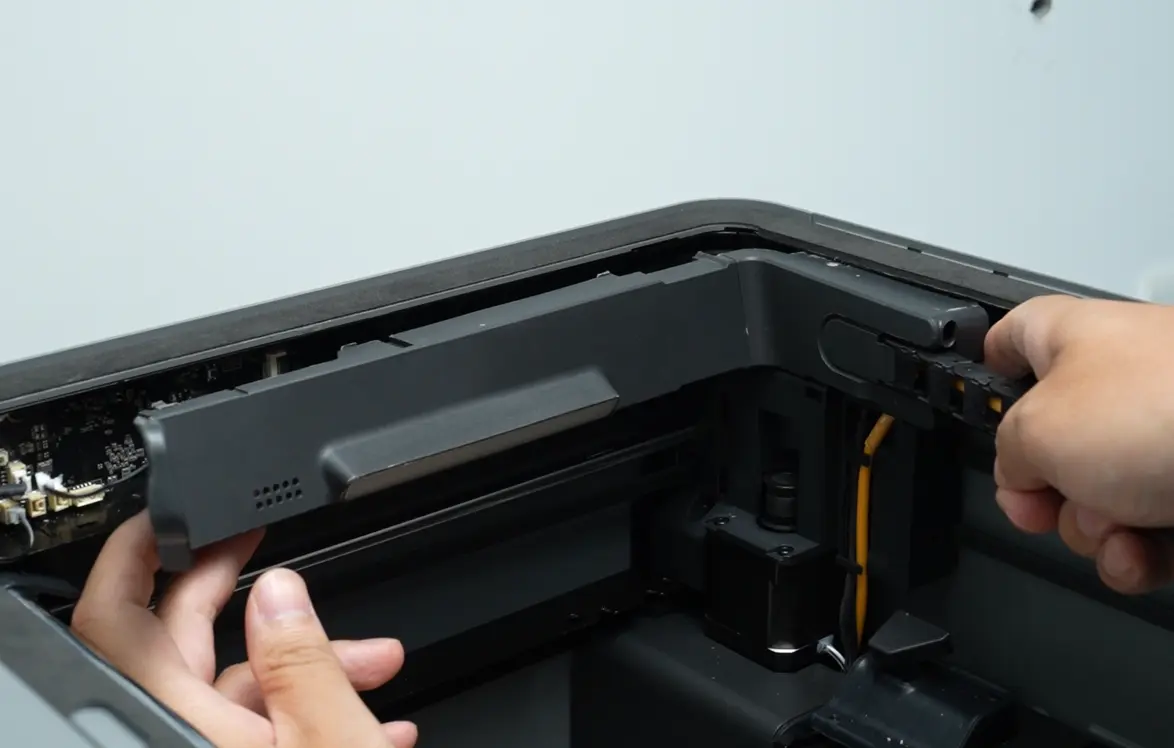

Trin 3: Afmonter AP-kortets dæksel

Du kan se denne wiki for at afmontere AP-kortets dæksel:
Udskiftning af P2S/X2D AP-kortdæksel og LED-lys - venstre | Bambu Lab Wiki

Trin 4. Udskift kablet til hjælpeekstruderen

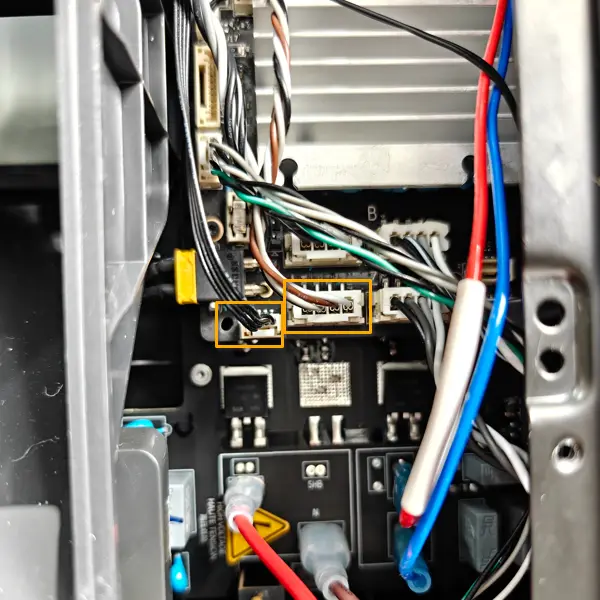

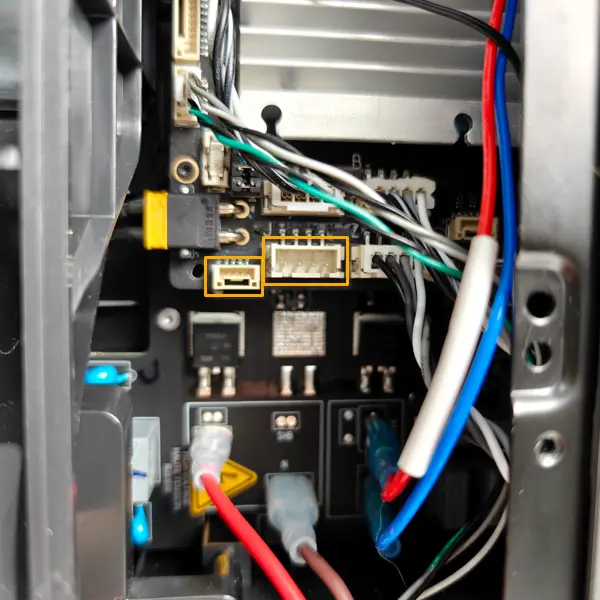

Find kablet til hjælpeekstruderen på MC-kortet, og afbryd det (der er to stik).

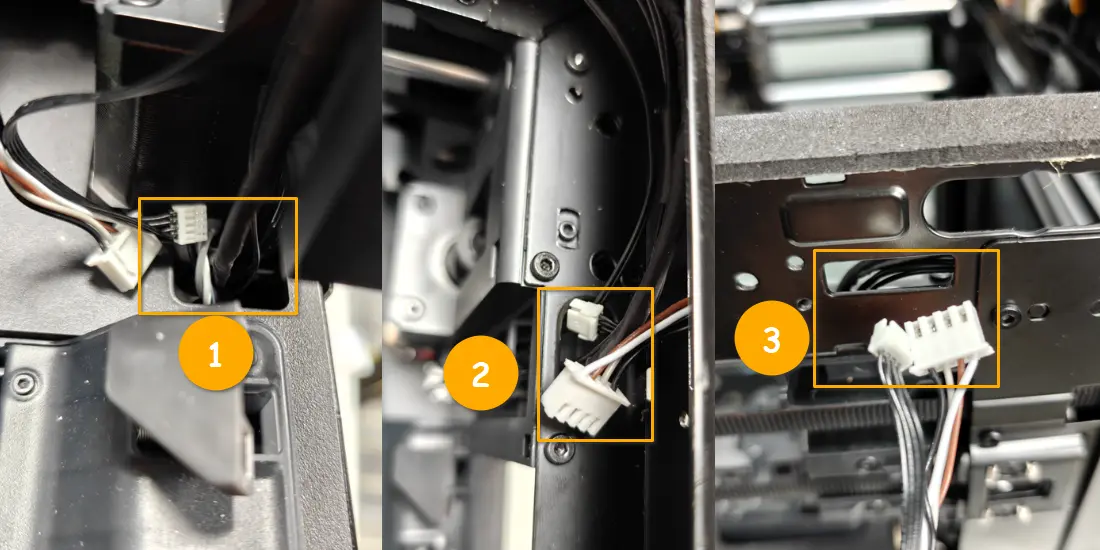

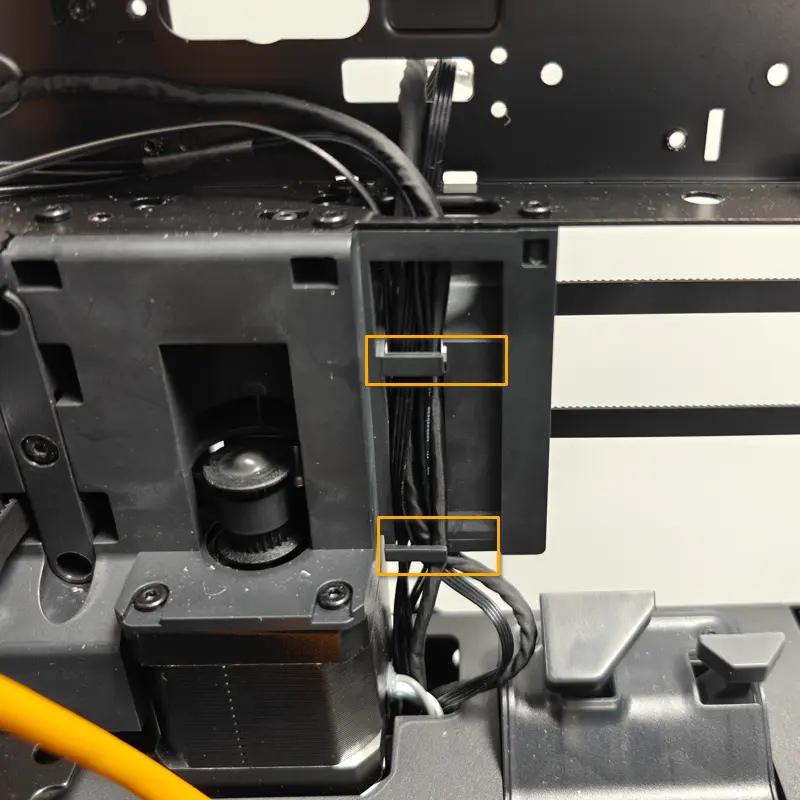

Løsn kablet fra kabelkanalen og føringshullerne, og fjern derefter det gamle kabel.

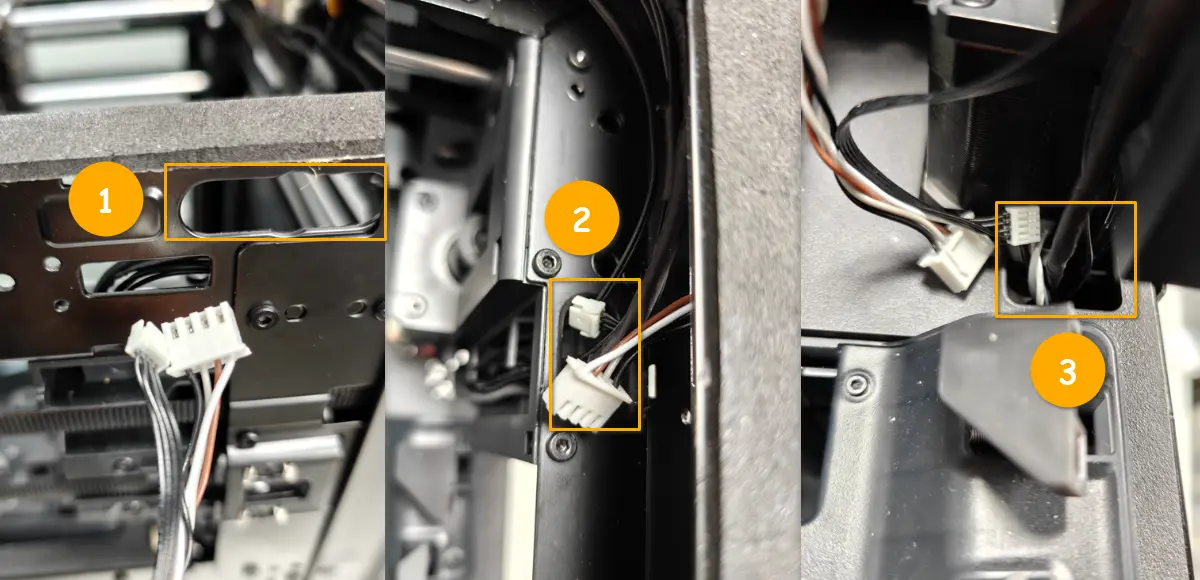

Før det nye kabel gennem kabelhullerne i rækkefølge.

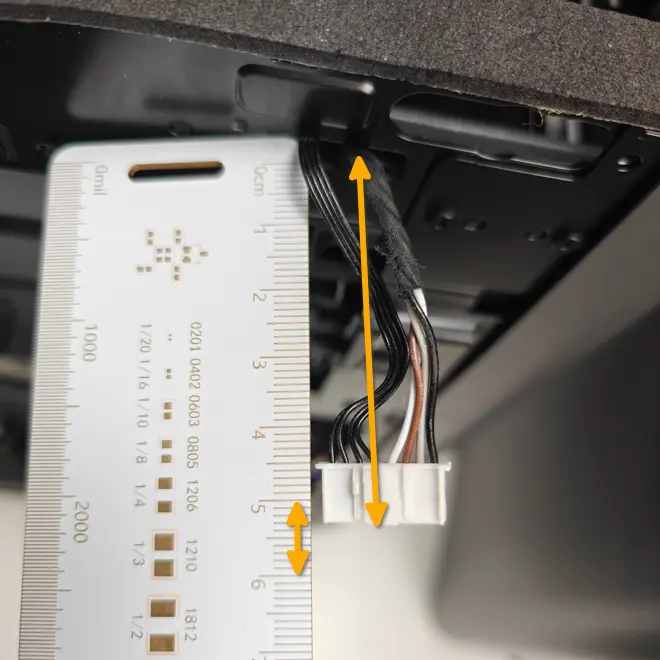

Lad 5 til 6 cm kabel være tilbage bag på printeren til tilslutning af hjælpeekstruderen.

Organiser kablet i kabelkanalen, og forbind det til stikket på MC-kortet.

Trin 5: Monter AP-kortets dæksel

Du kan se denne wiki for at montere AP-kortets dæksel: Udskiftning af P2S/X2D AP-kortdæksel og LED-lys - venstre.

Trin 6. Monter bagpanelet

Du kan se denne wiki for at montere bagpanelet korrekt: Udskiftning af bagpanel til X2D | Bambu Lab Wiki

Trin 7. Monter hjælpeekstruderen

Du kan se denne wiki for at montere hjælpeekstruderen korrekt: Udskiftning af hjælpeekstruder-komponenter til X2D.

Udskift kablet til kammertemperaturføleren

Trin 1. Afmonter bagpanelet

Du kan se denne wiki for at afmontere bagpanelet:
Udskiftning af bagpanel til X2D.

Trin 2: Afmonter AP-kortets dæksel

Du kan se denne wiki for at afmontere AP-kortets dæksel:
Udskiftning af P2S/X2D AP-kortdæksel og LED-lys - venstre.

Trin 3. Udskift kablet til kammertemperaturføleren

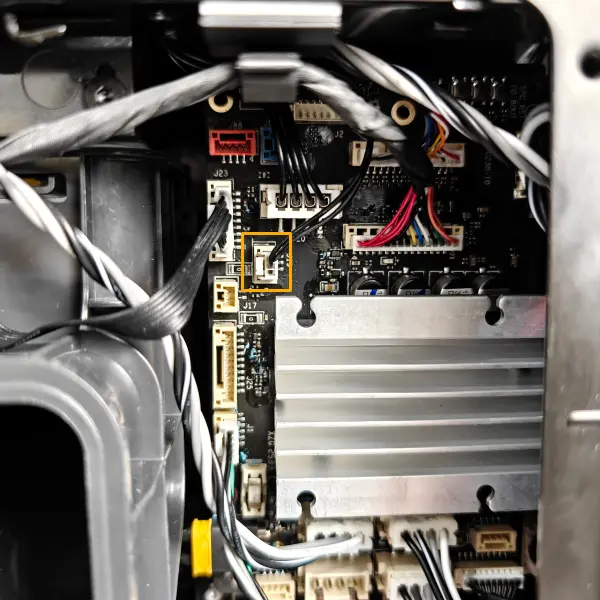

Find kablet til kammertemperaturføleren på MC-kortet, og afbryd det.

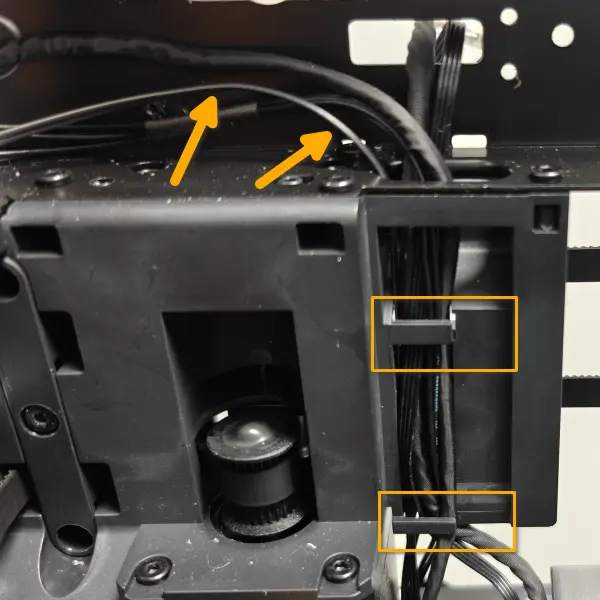

Løsn kablet fra kanalen, og træk derefter stikket opad for at fjerne det.

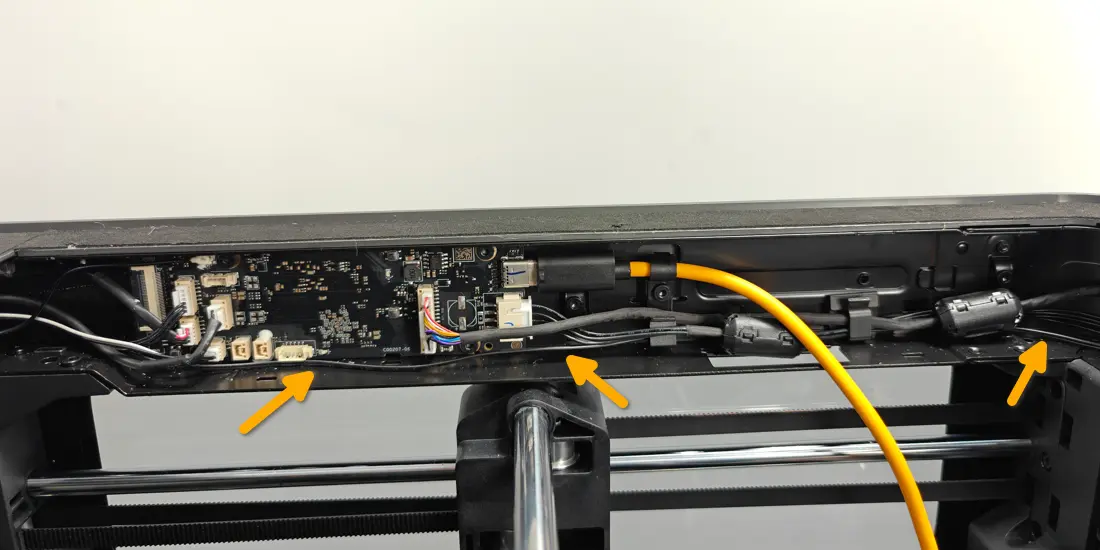

Fjern kablet langs dets vej fra rammen.

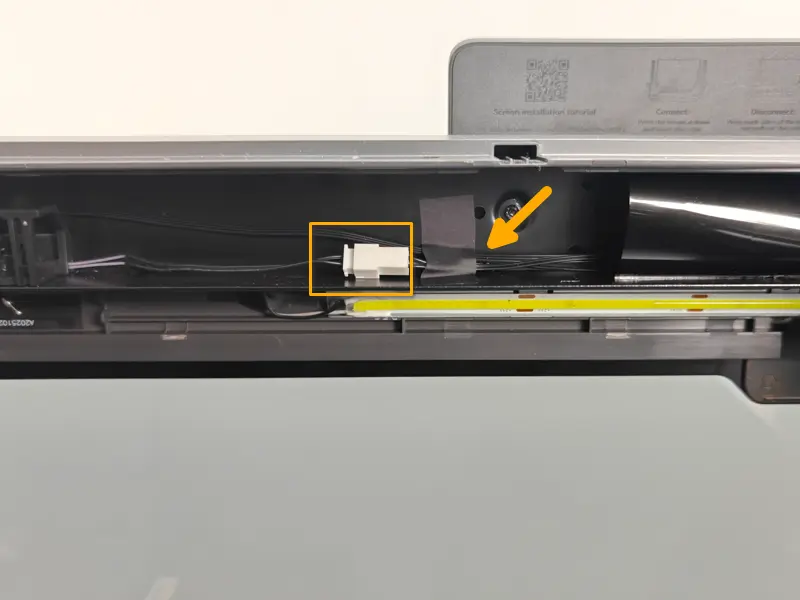

Find og afbryd stikket på bagsiden af front-coveret, og fjern derefter det gamle kabel.

Forbind det nye kabel til kammertemperaturføleren, og udfør derefter ovenstående trin i omvendt rækkefølge for at føre kablet og forbinde det til MC-kortet.

Trin 4: Monter AP-kortets dæksel

Du kan se denne wiki for at montere AP-kortets dæksel:
Udskiftning af P2S/X2D AP-kortdæksel og LED-lys - venstre.

Trin 5. Monter bagpanelet

Du kan se denne wiki for at montere bagpanelet korrekt: Udskiftning af bagpanel til X2D.

Udskift kabelenheden til toolhead front-cover

Trin 1. Afmonter toolhead front-cover og midterramme

Se Udskiftning af toolhead-hus til X2D for at afmontere toolhead front-cover og midterrammen.

Trin 3. Udskift kabelenheden til toolhead front-cover

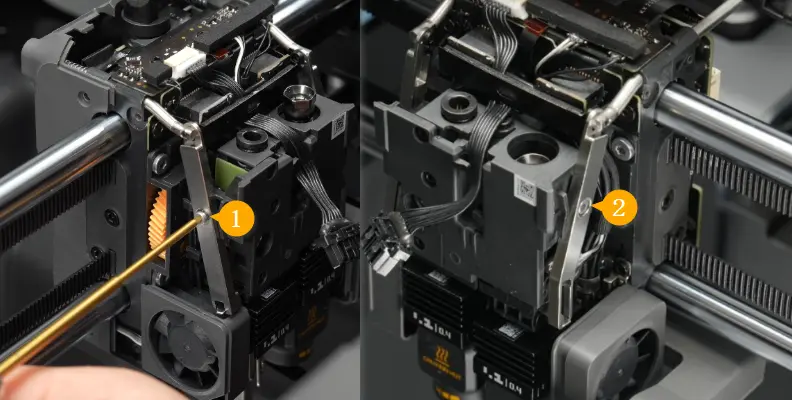

Brug en H1.5 unbrakonøgle til at fjerne skruerne på både venstre og højre filamentskærer, og løsn derefter filamentskærerne.

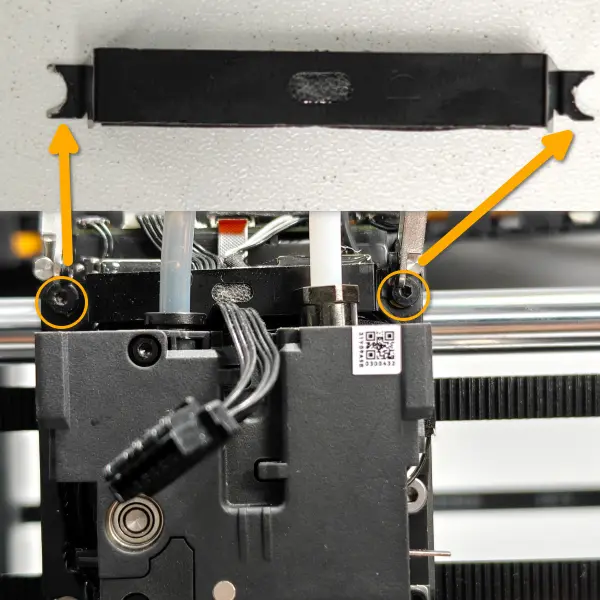

Løft armene opad, brug en H2.0 skruetrækker til at løsne skruerne på beslaget til hotendets varmeinterfacekort, og fjern beslaget.

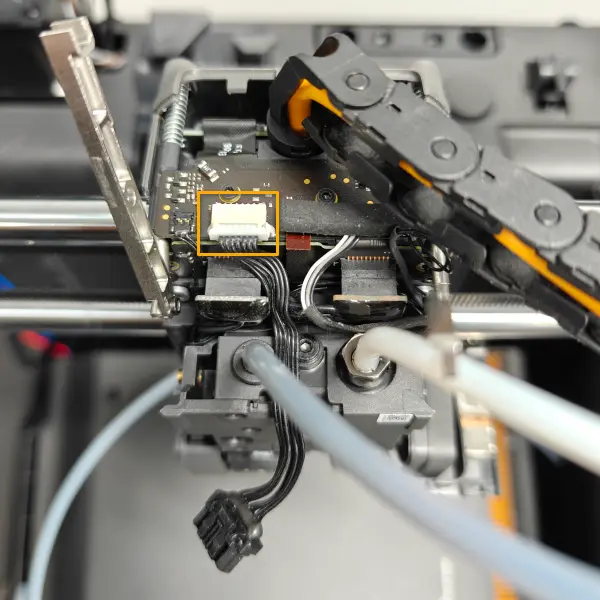

Brug en pincet til at fjerne den hvide silikone fra stikket, afbryd derefter kablet, og fjern det gamle kabel.

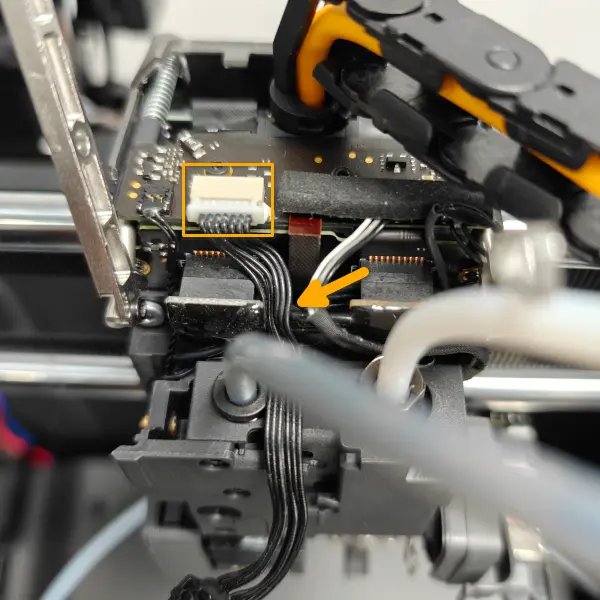

Forbind det nye kabel til stikket, og før det mellem de to stik på hotendets varmeenhed.

Monter beslaget, og spænd skruerne, og pas på ikke at klemme eller beskadige kablerne.

Monter venstre og højre filamentskærer, og sørg for, at bunden klikker korrekt på plads i skæreenheden.

Trin 4. Monter toolhead front-cover og midterramme

Se Udskiftning af toolhead-hus til X2D for at montere toolhead-midterrammen igen og forbinde front-coveret korrekt.

Kontrol af resultatet

✅ Tilslut strømmen, tænd printeren, og udfør funktionstest på de tilhørende komponenter.

Hvis der opstår problemer, så gå dine trin igennem igen for at sikre, at kablerne er korrekt forbundet, og kontrollér derefter funktionen igen. Hvis problemerne fortsætter, så kontakt Bambu Lab serviceteamet for yderligere hjælp.
