Udskiftning af hotend-køleblæser til X2D

Hotend-køleblæser

🔎 Find X2D hotend-køleblæseren i Bambu Lab-butikken.

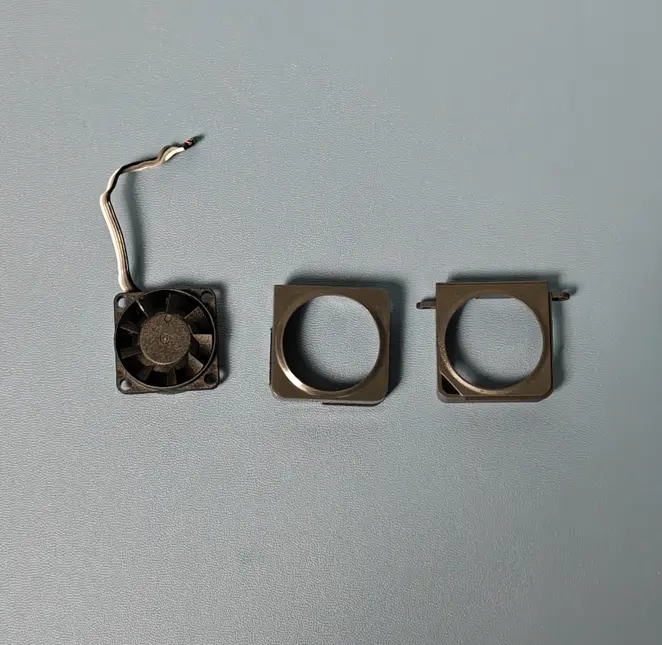

X2D er udstyret med to hotends, der hver har sin egen hotend-køleblæser. Selvom begge hotends bruger samme blæsermodel, kræves der forskellige beslag. Der følger kun én blæser med tilbehøret sammen med to beslag til venstre og højre. Vælg det rette beslag, når du udskifter blæseren.

Kompatibel printermodel

Bambu Lab X2D

Hvornår skal den udskiftes

1. Fejl i hotend-køleblæseren;
2. Fysisk skade på hotend-køleblæseren;
3. Unormal støj fra blæseren

Nødvendigt værktøj og materialer

H1.5 unbrakonøgle

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledninger i toolhead. Hvis du arbejder med printeren tændt, kan det give kortslutning, som fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer omkring denne guide, anbefaler vi, at du indsender en teknisk supportsag om dit problem, så gør vi vores bedste for at svare hurtigt og hjælpe dig.

Videoguide

Fjern den gamle hotend-køleblæser

Trin 1. Fjern dækslet på toolhead

Se Udskiftning af toolhead-kabinet til X2D for at fjerne skallen på toolhead.

Trin 2. Fjern den højre hotend-køleblæser (hjælpeekstruder);

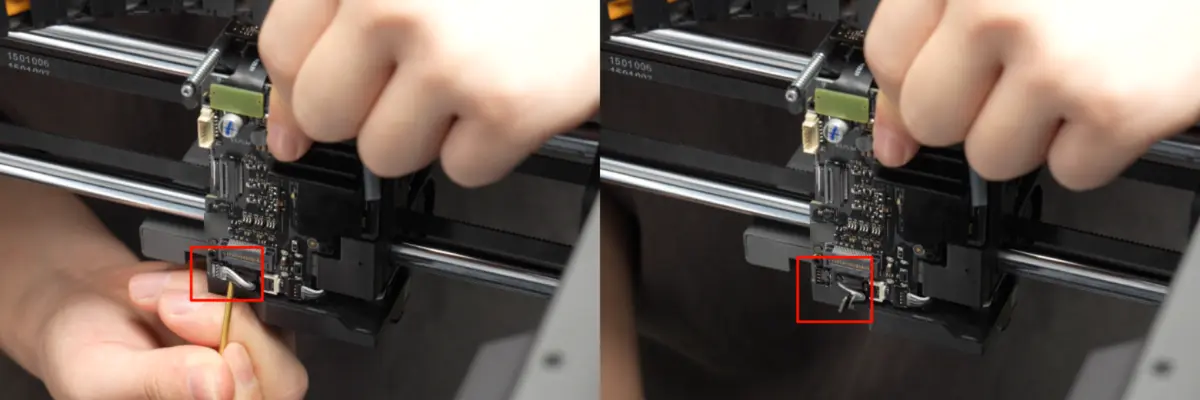

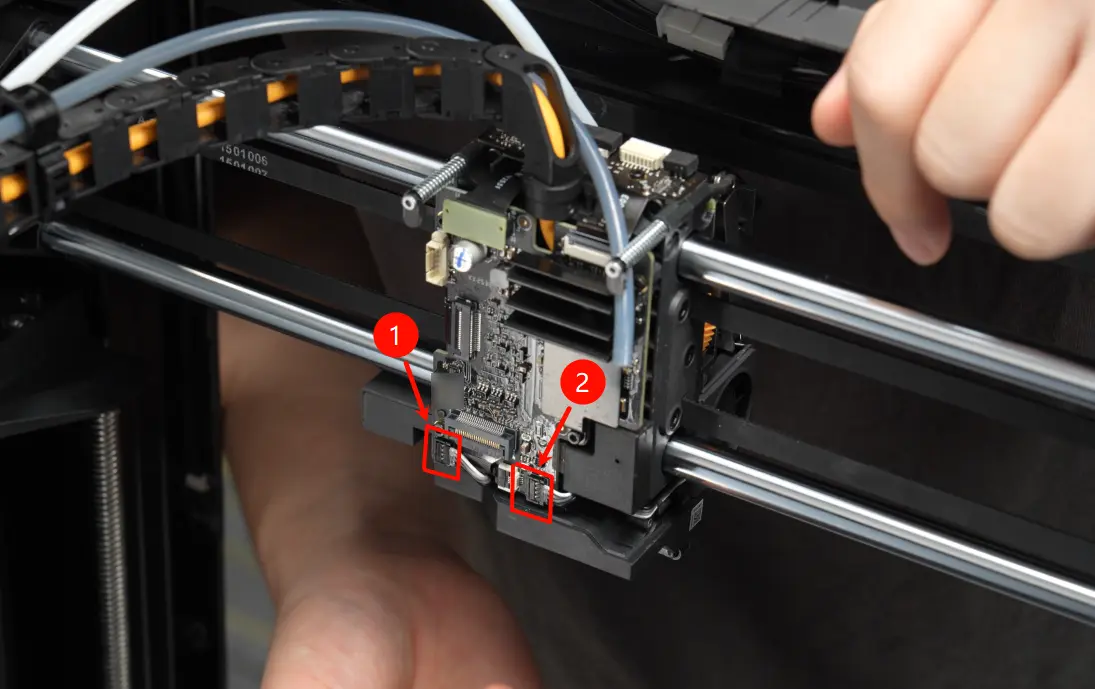

Afbryd kablet til den højre hotend-køleblæser fra TH-printpladen.

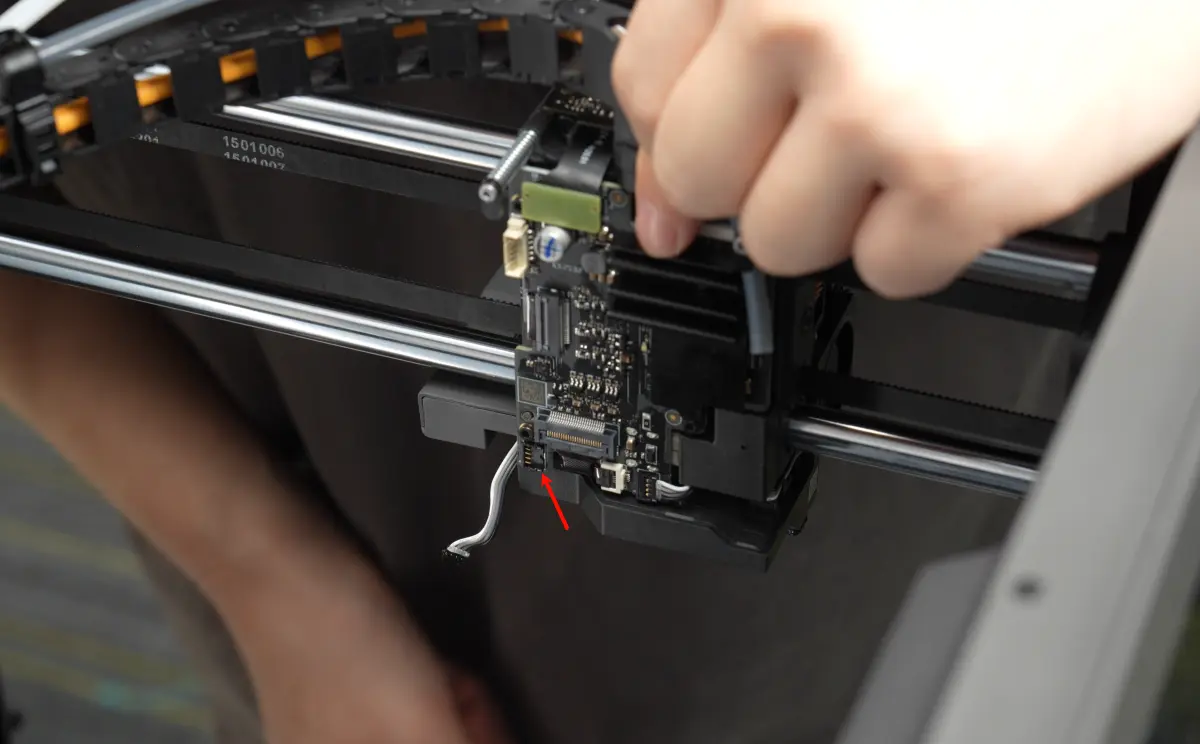

Løsn kablet fra kabelbakken.

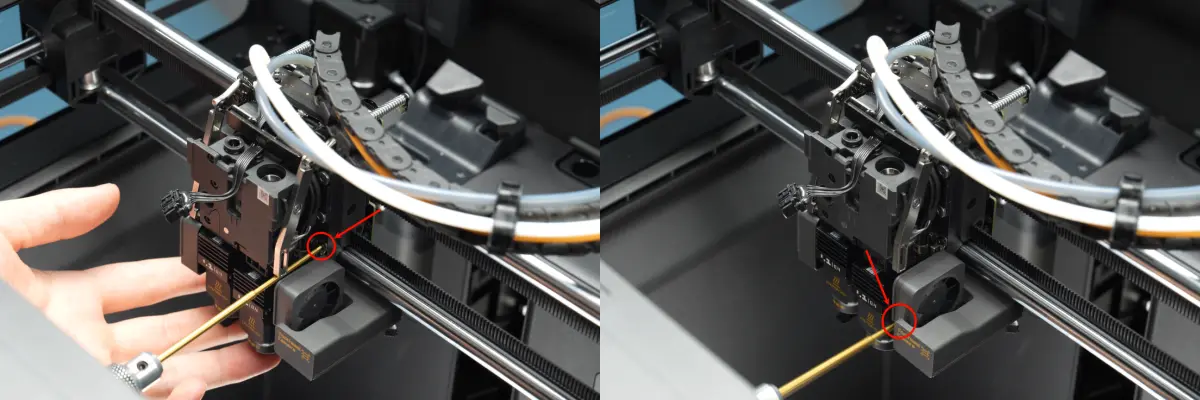

Brug en H1.5 unbrakonøgle til at løsne de to skruer, der holder blæseren, og frigør den højre hotend-køleblæser.

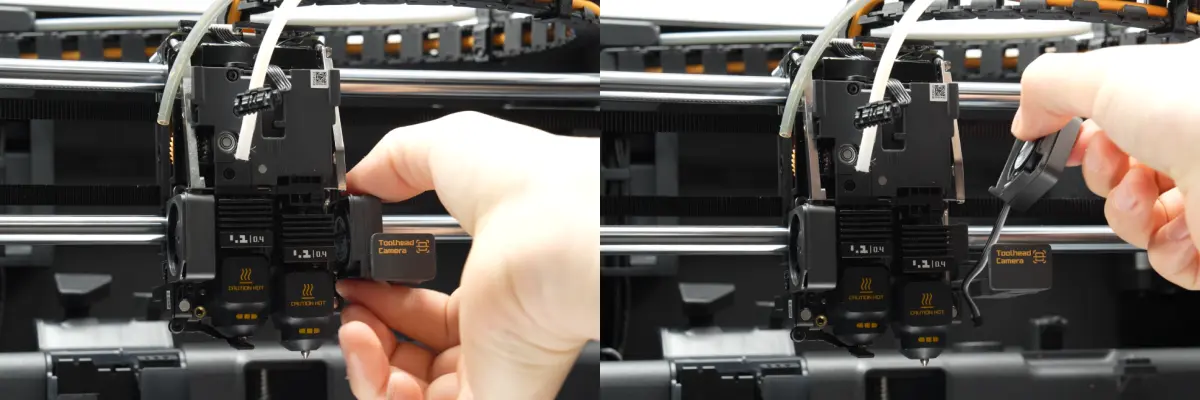

Tag den højre hotend-køleblæser ud.

Trin 3. Fjern den venstre hotend-køleblæser

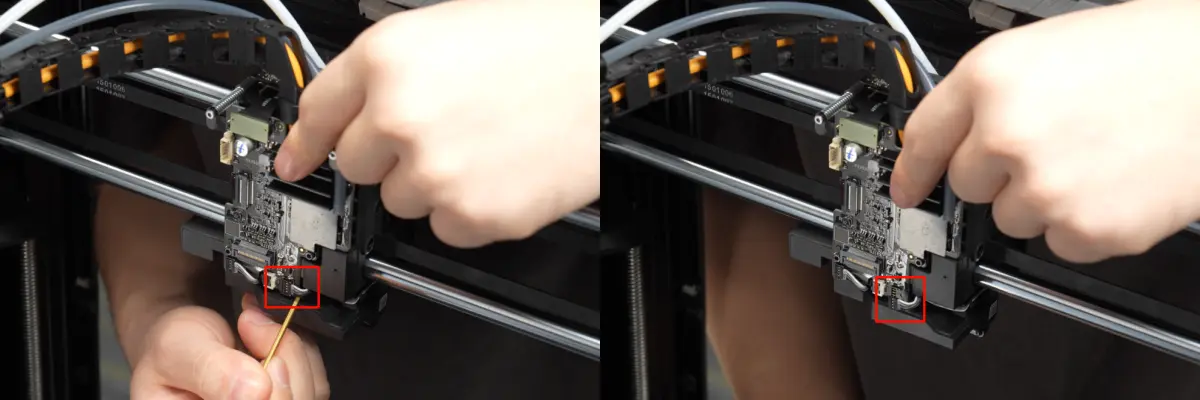

Afbryd kablet til den venstre hotend fra TH-printpladen, og løsn kablet fra kabelbakken.

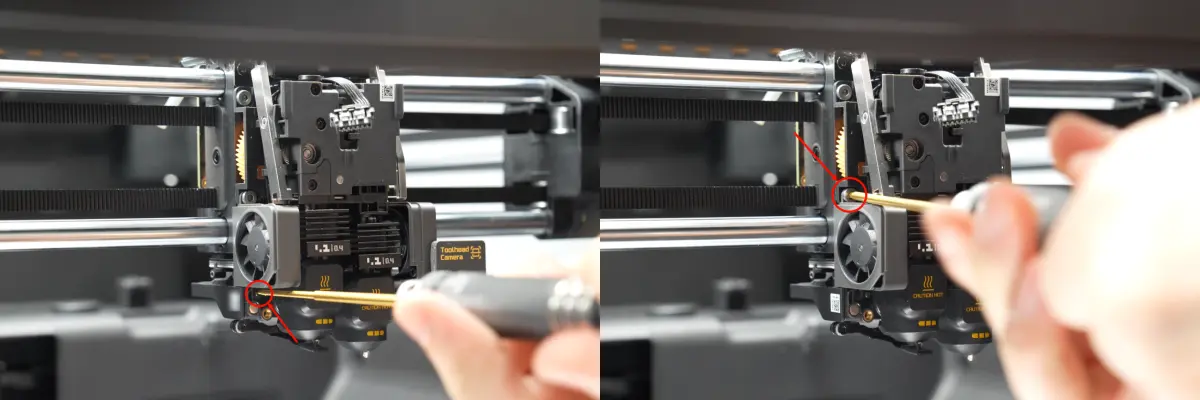

Brug H2.0 og H1.5 unbrakonøgler til at fjerne én skrue med hver.

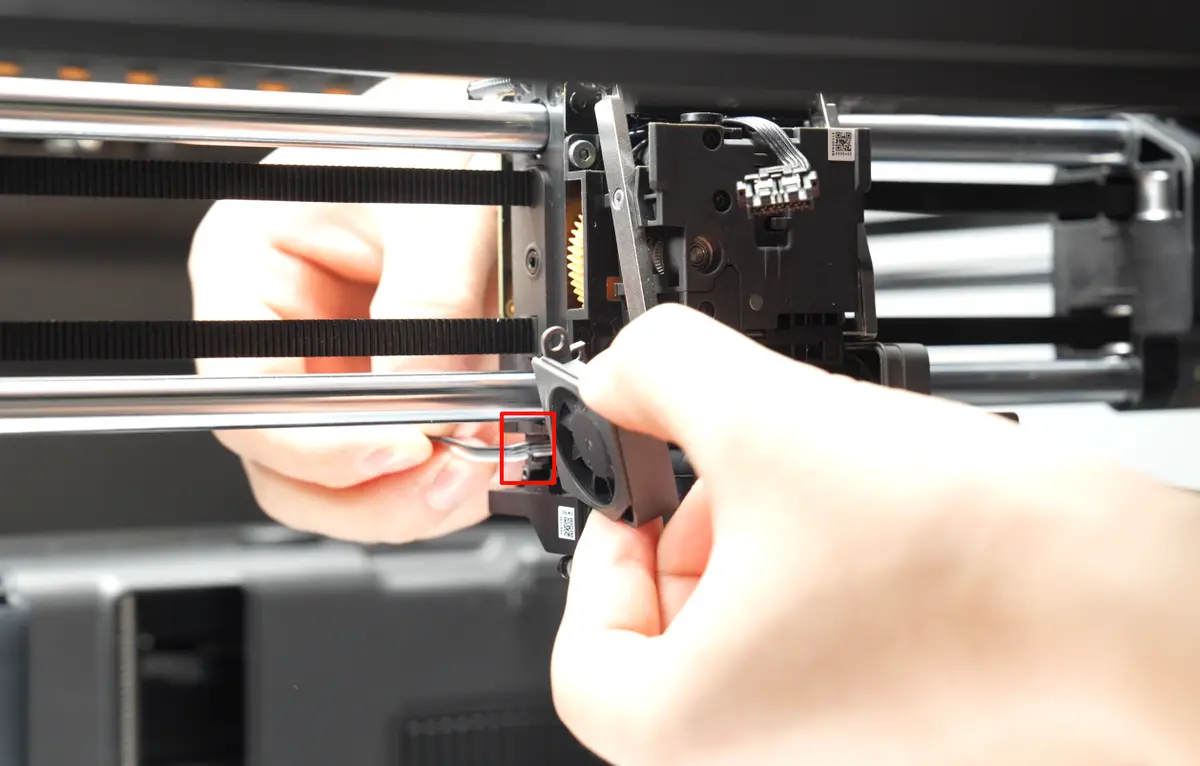

Sørg for at fjerne kablet til den venstre hotend-køleblæser fra kabelbakken.

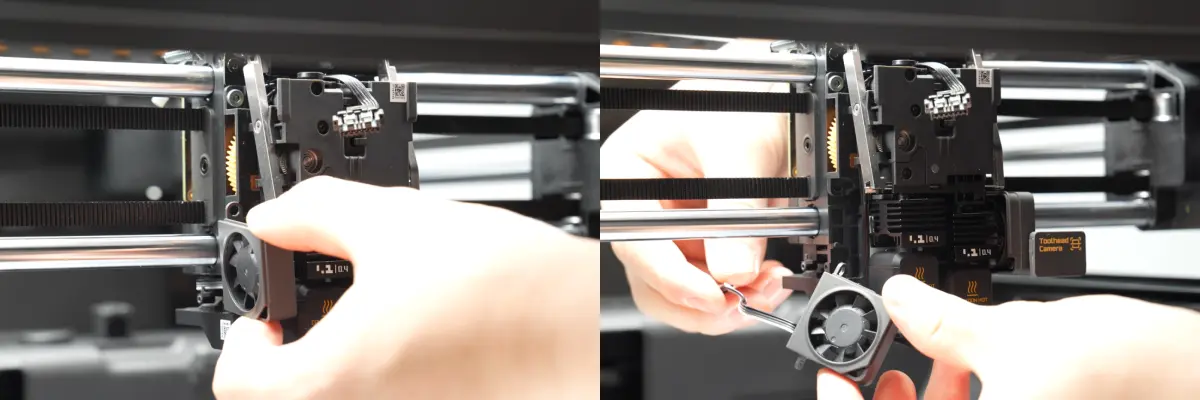

Tag den venstre hotend-køleblæser ud.

Monter den nye hotend-køleblæser

Trin 1. Monter den højre hotend-køleblæser (hjælpeekstruder)

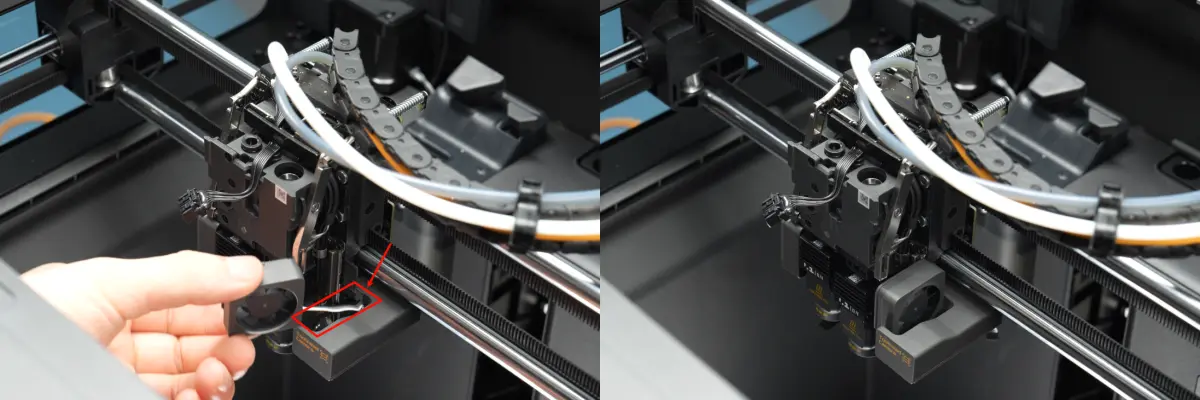

Sæt beslaget til den højre hotend-køleblæser ind i slidsen på live view-kameraet.

Brug en H1.5 unbrakonøgle til at spænde to skruer og fastgøre blæseren. Rok forsigtigt blæseren med hånden bagefter for at tjekke for løshed. Hvis den er løs, så kontroller, om skruerne er spændt korrekt.

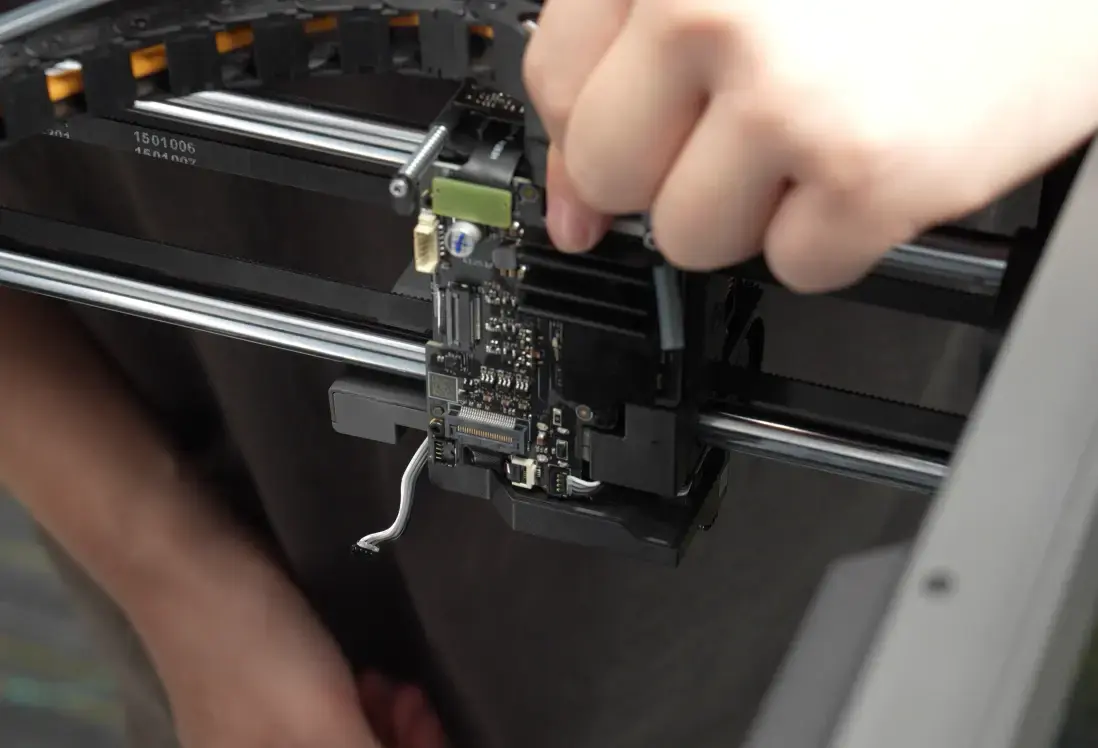

Læg kablet som vist i animationen, tryk det ned under kabelbakken, og tilslut stikket fra den højre hotend-køleblæser til den tilsvarende port på TH-printpladen.

Trin 2. Monter den venstre hotend-køleblæser

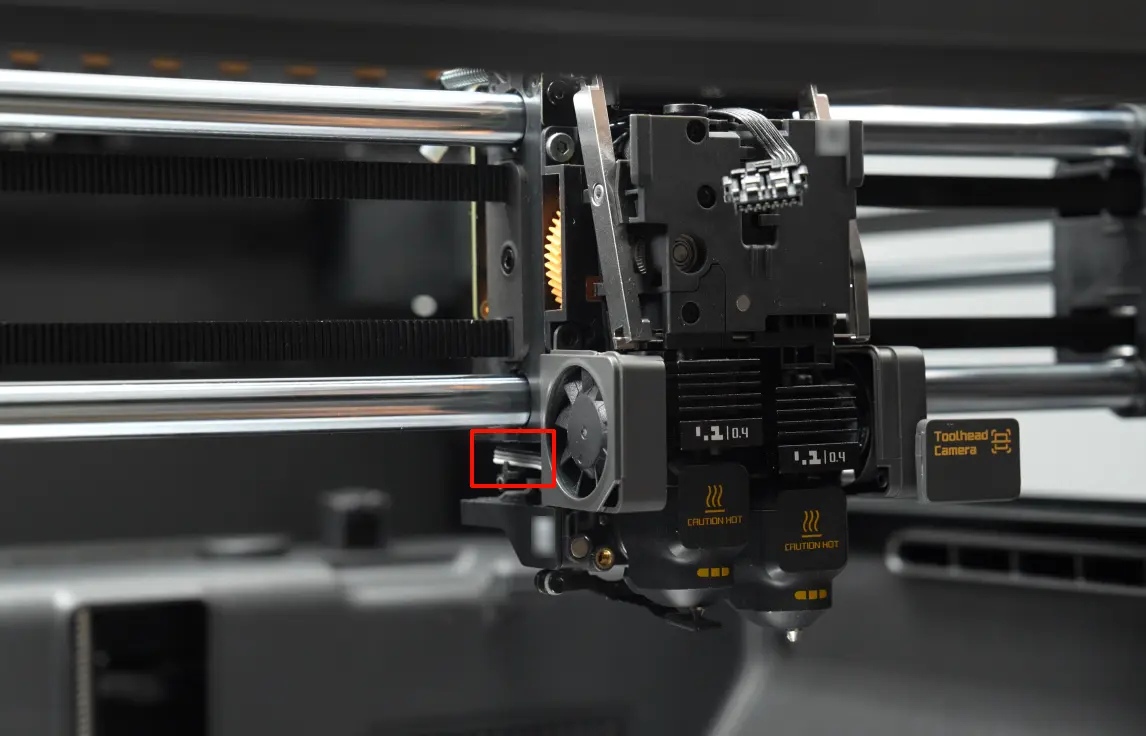

Monter den venstre hotend-køleblæser på venstre side af den venstre hotend-varmeenhed, og sørg for, at kablet trykkes ned under kabelbakken.

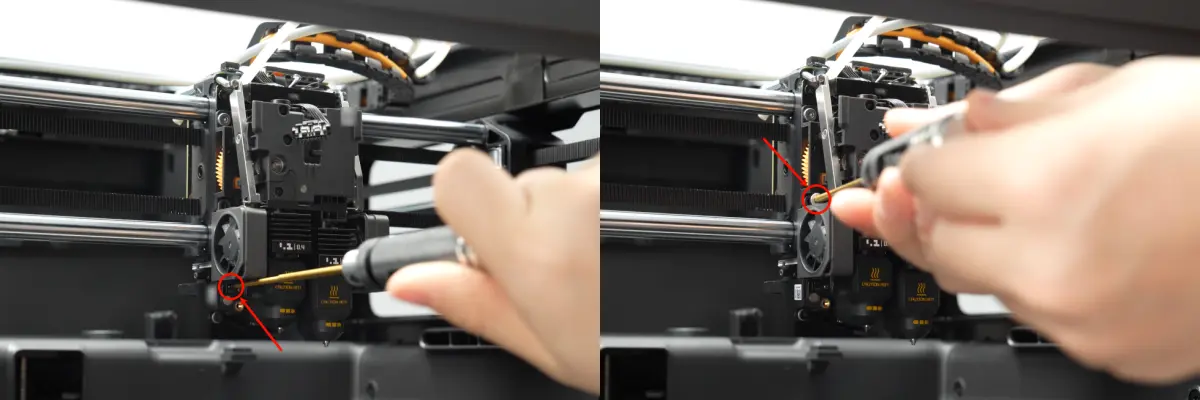

Brug en H1.5 unbrakonøgle til at spænde én skrue, der holder blæseren, og en H2.0 unbrakonøgle til at spænde én skrue, der holder både ekstruderen og blæseren.

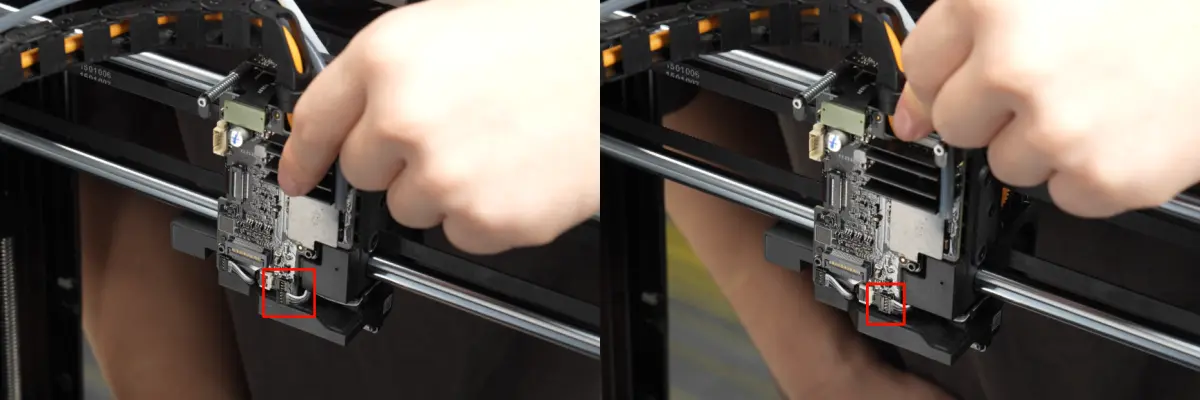

Ordn kablerne, og tilslut dem til porten til den venstre hotend-blæser på TH-printpladen.

Trin 3. Monter skallen på toolhead

Se Udskiftning af toolhead-kabinet til X2D for at montere skallen på toolhead.

Verificer at det lykkedes

✅ Tilslut strømmen og tænd printeren. Varm den venstre hotend op til 100℃, og bekræft, at temperaturen stiger normalt, og at hotend-køleblæseren fungerer korrekt.

✅ Skift hotend, varm den højre hotend (hjælpeekstruder) op til 100℃, og bekræft, at temperaturen stiger normalt, og at hotend-køleblæseren fungerer korrekt.
