Udskiftning af filamentskærer-enheden på X2D

Udskift filamentskærer-enheden på X2D

🔎 Find X2D venstre filamentskærer og X2D højre filamentskærer i Bambu Lab-butikken.

Filamentskærer-enheden er den komponent, der skærer det gamle filament af inde i toolheaden, når printeren skifter filament.
X2D indeholder to filamentskærer-enheder, nemlig den venstre og den højre filamentskærer-enhed.

Understøttet printermodel

Bambu Lab X2D

Hvornår skal den udskiftes

Hvis filamentet ikke skæres rent over under aflæsning, og en kontrol viser slitage på filamentskærerens klinge, anbefaler vi at udskifte filamentskærer-enheden.

Nødvendigt værktøj og materialer

1. Ny filamentskærer-enhed
2. H1.5 unbrakonøgle
3. Pincet eller spidstang

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og toolheadens ledninger. Hvis du arbejder, mens printeren er tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at skille dele ad, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan give skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du er i tvivl eller har spørgsmål til denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Udskift den venstre filamentskærer-enhed

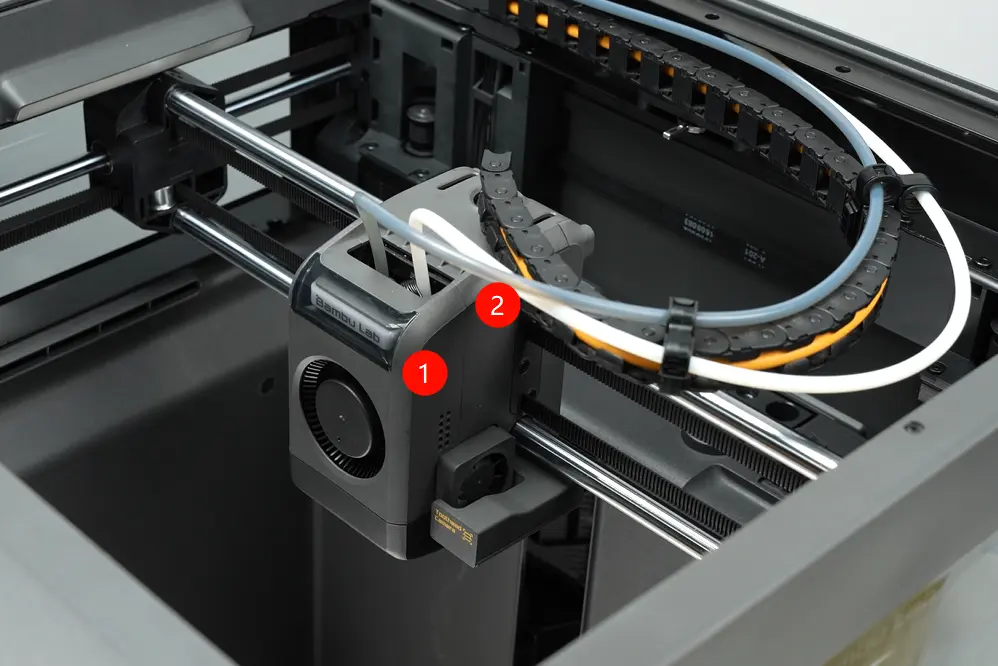

Trin 1. Afmontér toolheadens kabinet

Se guiden til udskiftning af toolheadens kabinet på X2D for at afmontere toolheadens frontdæksel og midterramme.

Trin 2. Løsn den venstre filamentskærer-arm

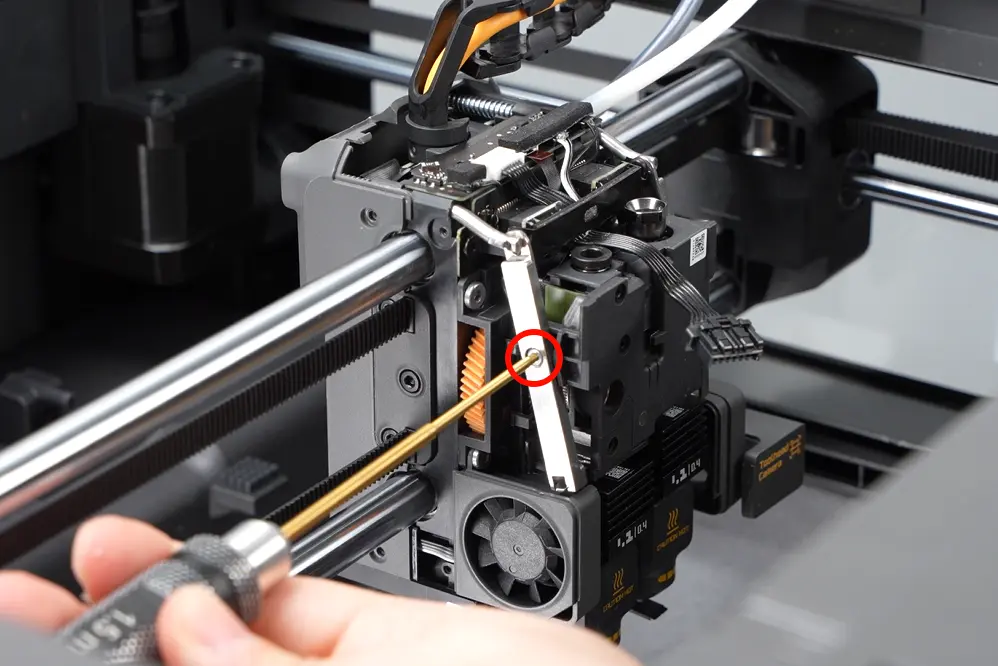

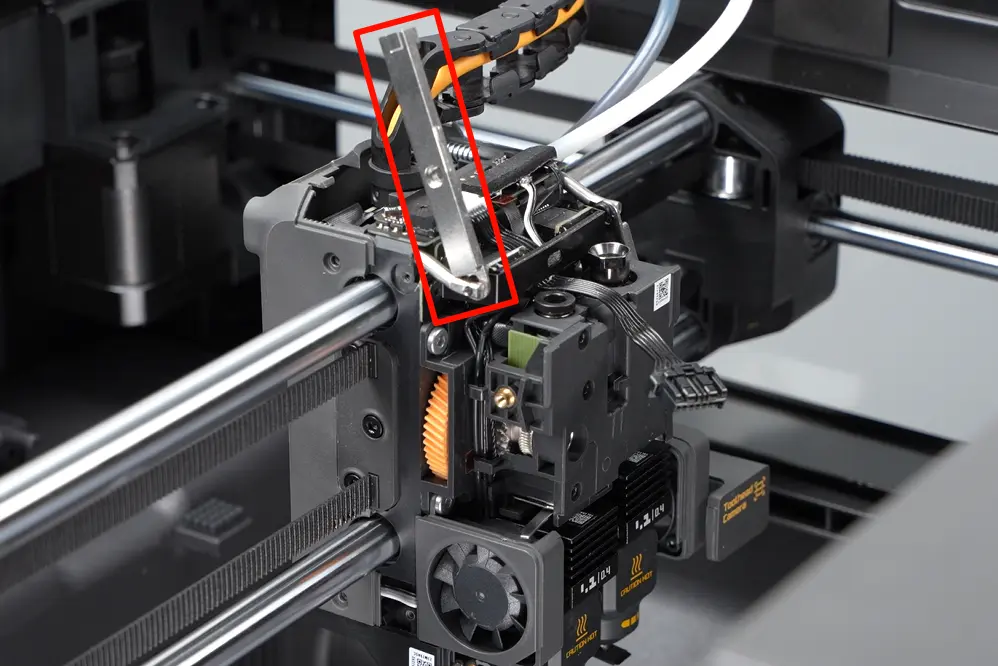

Brug en H1.5 unbrakonøgle til at fjerne den enkelte skrue i den venstre filamentskærer-arm, og drej derefter armen for at blotlægge filamentskærer-armens komponent.

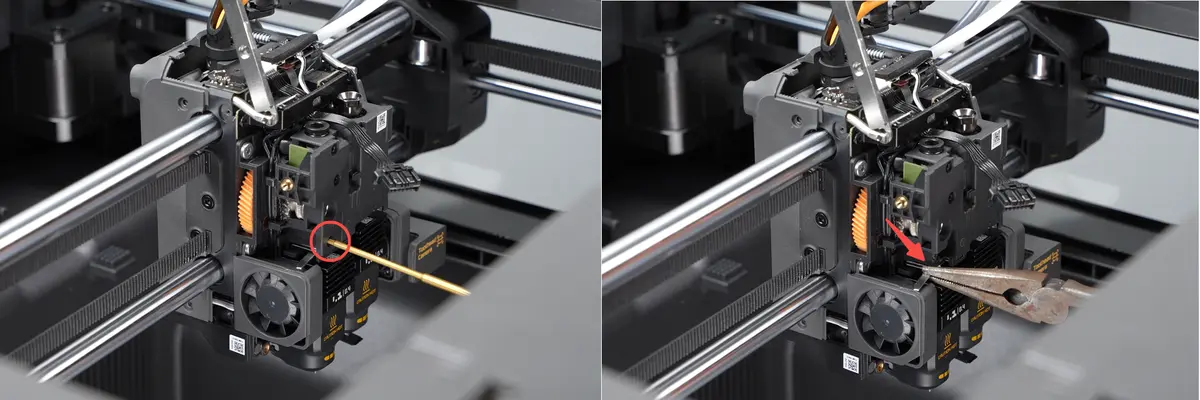

Trin 3. Fjern den venstre filamentskærer-enhed

Brug en H1.5 unbrakonøgle til at fjerne én skrue, fjern filamentets trykblok, og brug en pincet eller spidstang til at tage den venstre filamentskærer-enhed ud.

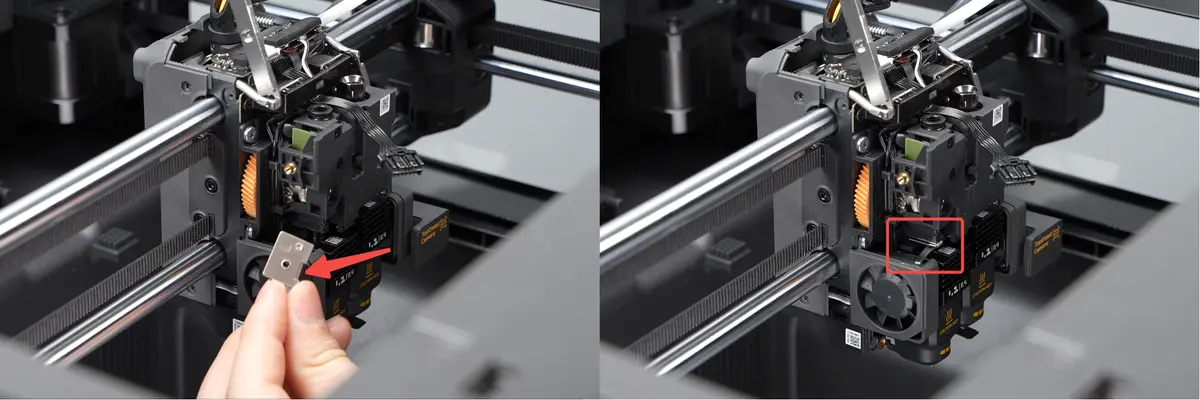

Trin 4. Montér den nye venstre filamentskærer-enhed

• Se illustrationen nedenfor for at placere den venstre filamentskærer-enhed korrekt. Sørg ved monteringen for, at den side af filamentskæreren, der har rillen, vender mod printerens frontlåge.

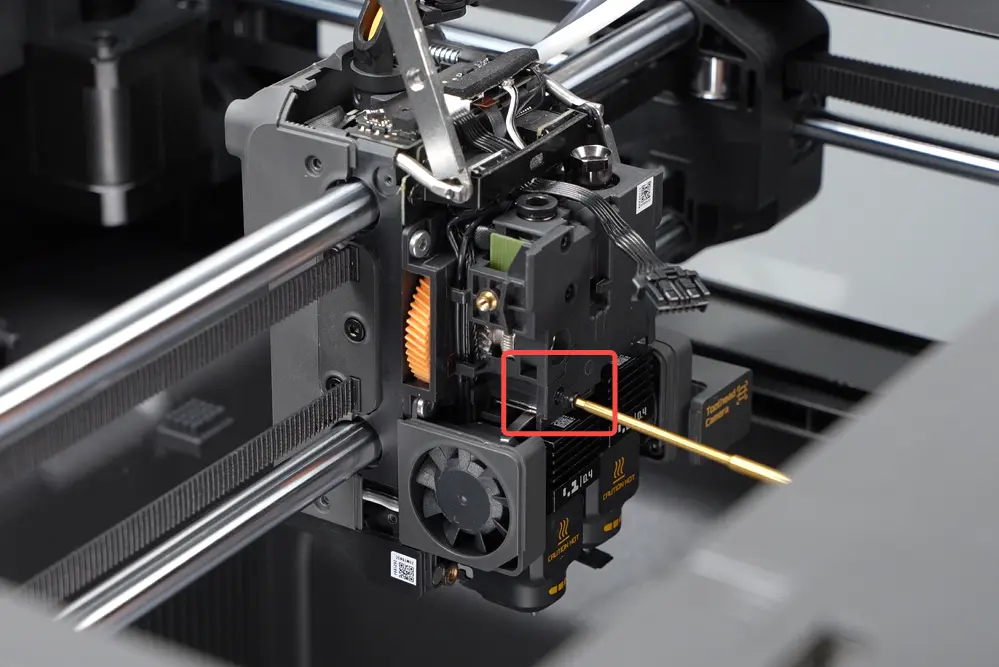

• Sæt filamentets trykblok i, og brug en H1.5 unbrakonøgle til at spænde én fastgørelsesskrue.



Trin 5. Montér den venstre filamentskærer-arm

Sæt filamentskærer-armens komponent ind i filamentskærer-armen, ret det centrale runde hul ind med gevindhullet og klik det på plads, og brug derefter en H1.5 unbrakonøgle til at spænde én fastgørelsesskrue.

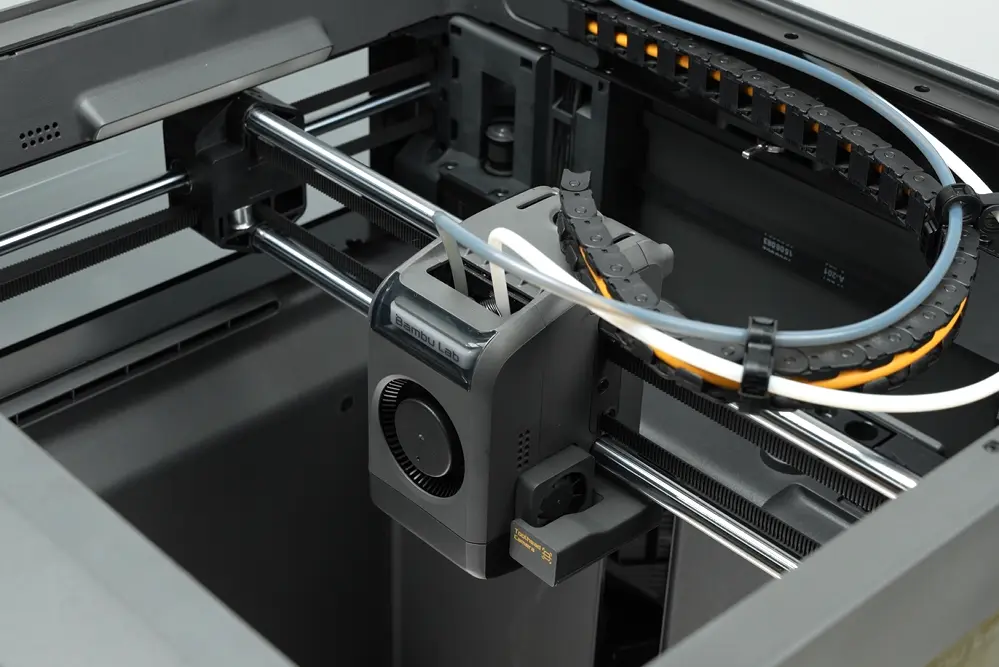

Trin 6. Montér toolheadens dæksel

Se guiden til udskiftning af toolheadens kabinet på X2D for at montere toolheadens frontdæksel og midterramme.

Udskift den højre filamentskærer-enhed

Trin 1. Afmontér toolheadens kabinet

Se guiden til udskiftning af toolheadens kabinet på X2D for at afmontere toolheadens frontdæksel og midterramme.

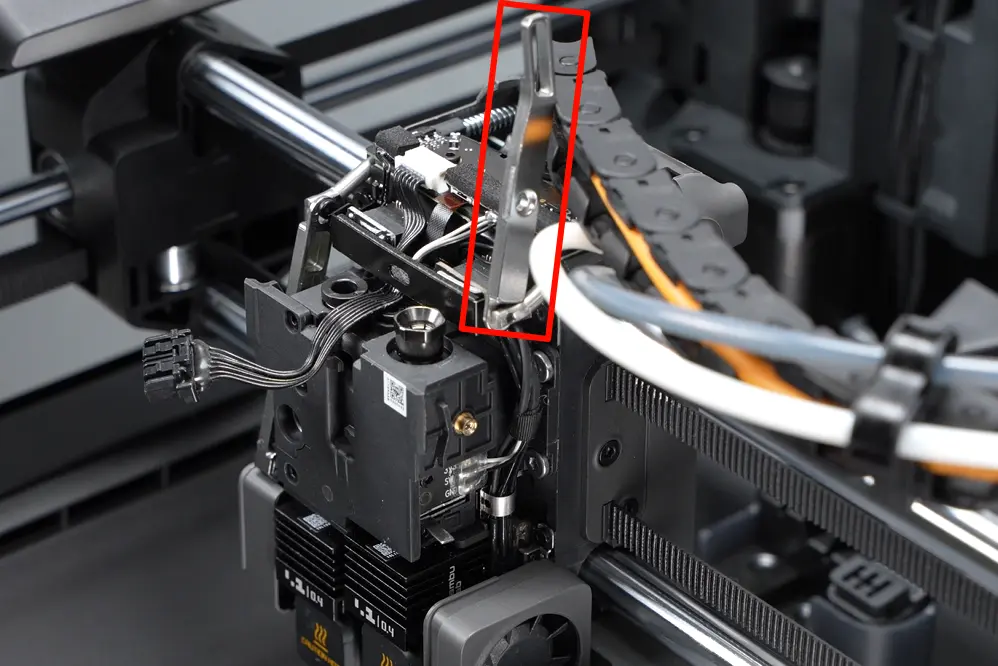

Trin 2. Løsn den højre filamentskærer-arm

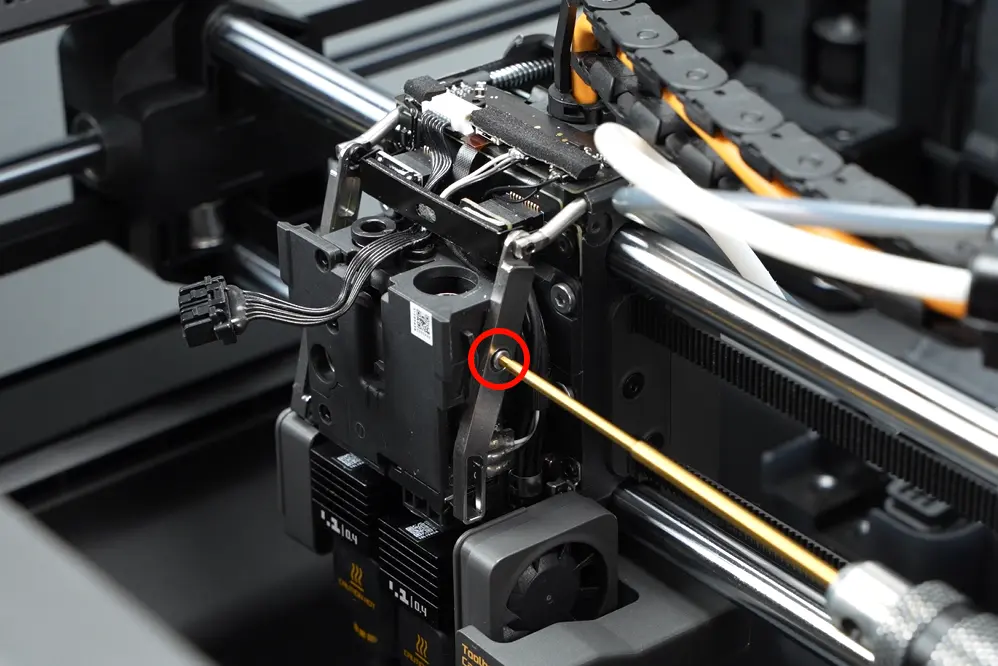

Skub dyseenheden til højre for at hæve den højre ekstra hotend, og brug derefter en H1.5 unbrakonøgle til at fjerne den enkelte skrue i den højre filamentskærer-arm, så armen skilles fra filamentskærer-enheden. Drej filamentskærer-armen for at blotlægge filamentskærer-armens komponent.

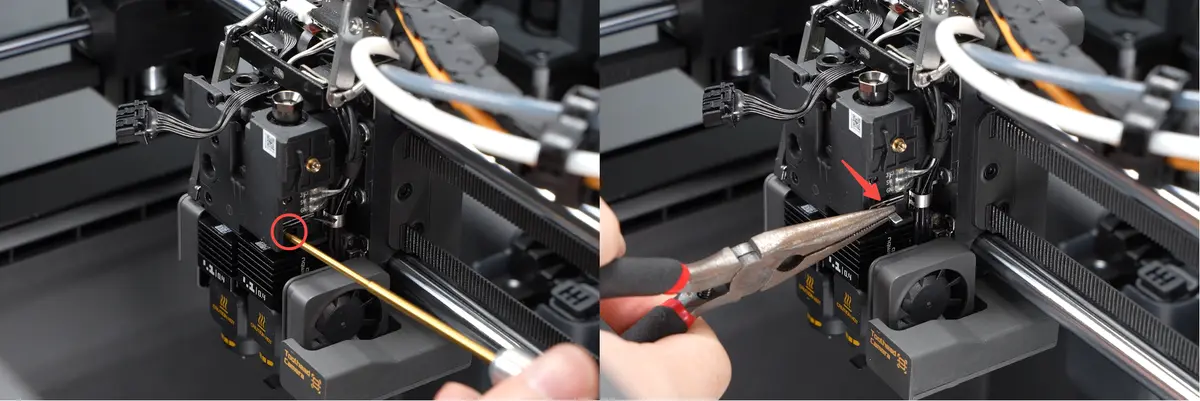

Trin 3. Fjern den højre filamentskærer-enhed

Skub filamentskærer-armen mod X-aksen for at blotlægge fastgørelsesskruen, brug derefter en H1.5 unbrakonøgle til at fjerne én skrue, og brug en pincet eller spidstang til at fjerne den højre filamentskærer-enhed.

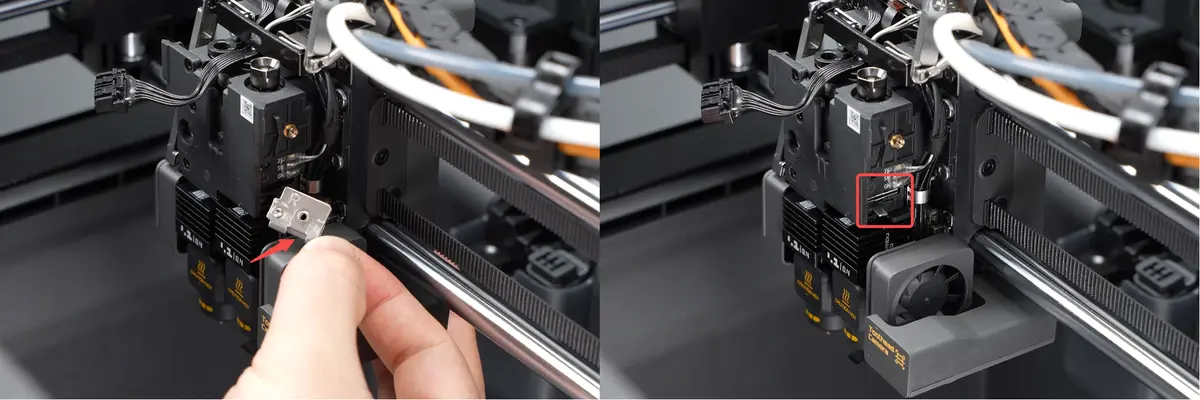

Trin 4. Montér den nye højre filamentskærer-enhed

• Se illustrationen nedenfor for at placere den højre filamentskærer-enhed korrekt. Sørg ved monteringen for, at den side af filamentskæreren, der har rillen, vender mod printerens frontlåge.

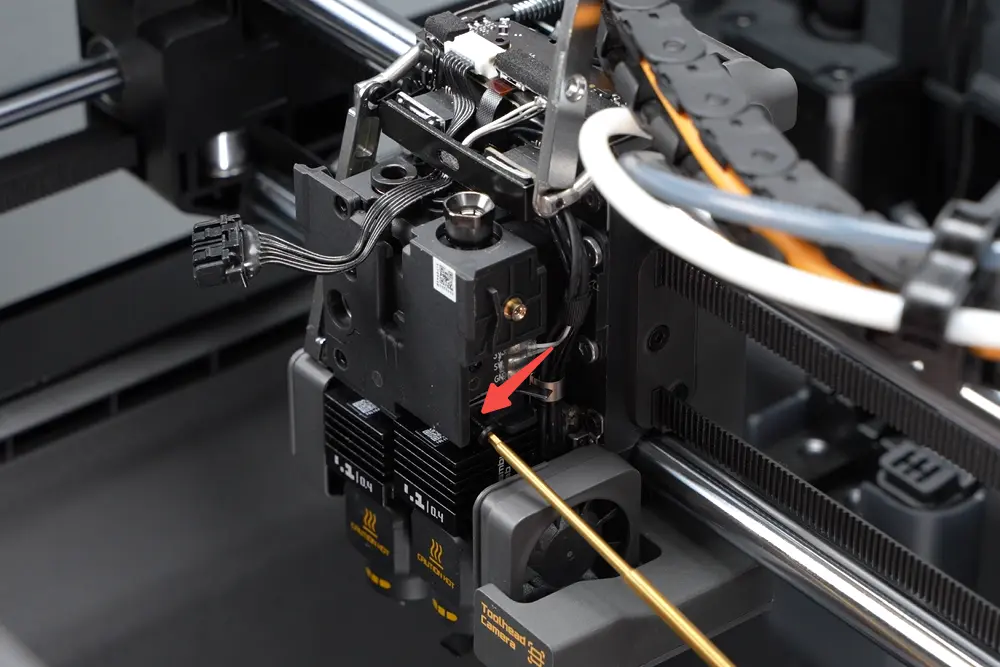

• Brug en H1.5 unbrakonøgle til at spænde én fastgørelsesskrue.

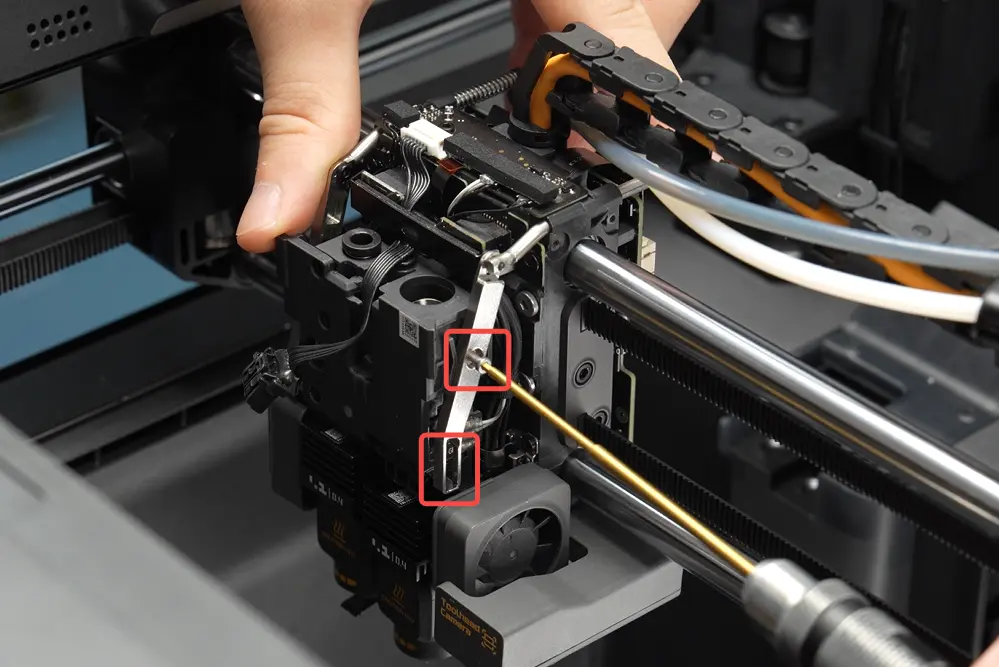

Trin 5. Montér den højre filamentskærer-arm

Sæt filamentskærer-armens komponent ind i filamentskærer-armen, ret det centrale runde hul ind med gevindhullet og klik det på plads, og brug derefter en H1.5 unbrakonøgle til at spænde én fastgørelsesskrue.

Trin 6. Montér toolheadens dæksel

Se guiden til udskiftning af toolheadens kabinet på X2D for at montere toolheadens frontdæksel og midterramme.

Kontrollér at det virker

✅ Filamentskæreren fungerer jævnt og kan skære filamentet rent over.
