Udskiftning af Eddy-sensor til X2D

Eddy-sensor

🔎 Find X2D venstre Eddy-sensor og X2D højre Eddy-sensor i Bambu Lab-butikken.

Eddy-sensorerne er monteret mellem hotend og ekstruder og bruges til aktiv kalibrering af filamentflowet.
X2D har to Eddy-sensorer, der sidder henholdsvis over den venstre hotend og den højre hotend (hjælpeekstruder).

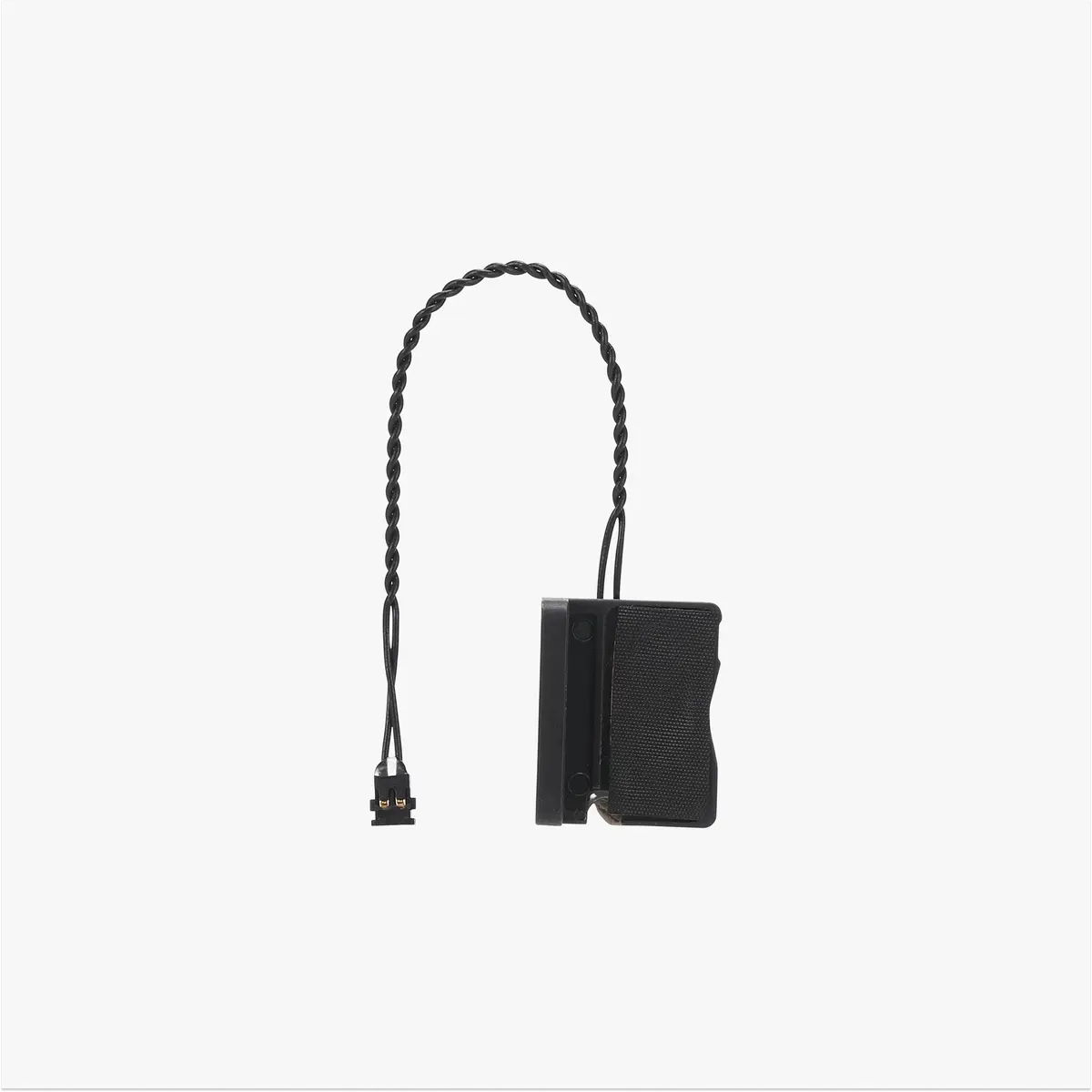

Udskiftningssættet til den venstre Eddy-sensor indeholder:

1. Venstre Eddy-sensor
2. Fastgørelsesskruer ( x2 )

Udskiftningssættet til den højre Eddy-sensor indeholder:

1. Højre Eddy-sensor
2. Fastgørelsesskruer ( x2 )

Kompatibel printermodel

Bambu Lab X2D

Hvornår skal den udskiftes

• Der kan konstateres fysisk skade på Eddy-sensoren;
• Z-akse-homing eller heatbed-nivellering fejler på grund af en defekt Eddy-sensor.

Nødvendigt værktøj og materialer

1. Ny Eddy-sensor
2. H1.5 unbrakonøgle

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledninger i toolhead. Hvis du arbejder med printeren tændt, kan det give kortslutning, som fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer omkring denne guide, anbefaler vi, at du indsender en teknisk supportsag om dit problem, så gør vi vores bedste for at svare hurtigt og hjælpe dig.

Videoguide

Fjern Eddy-sensoren

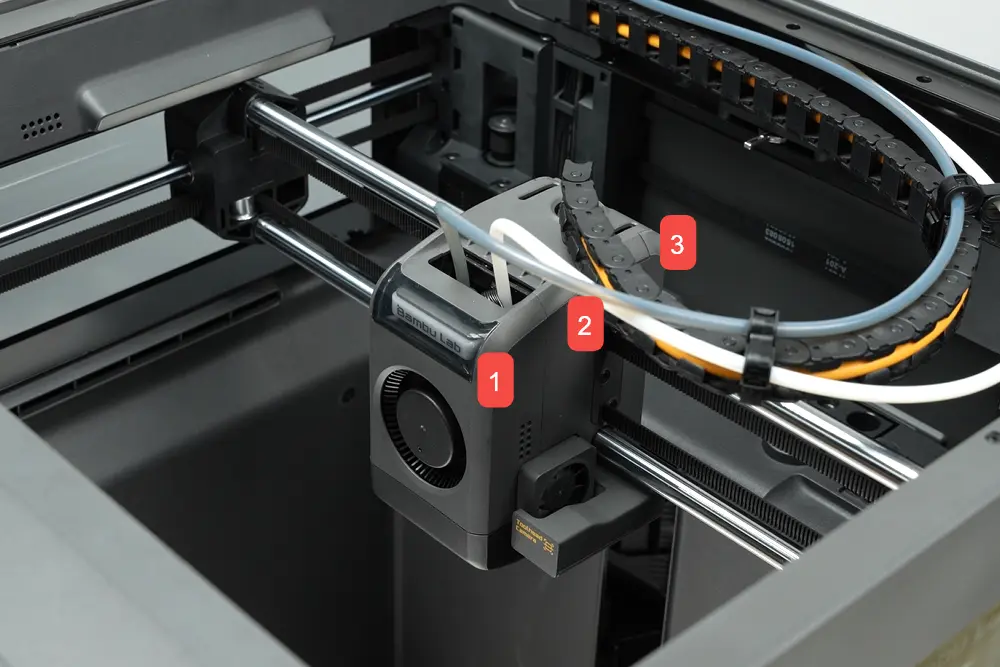

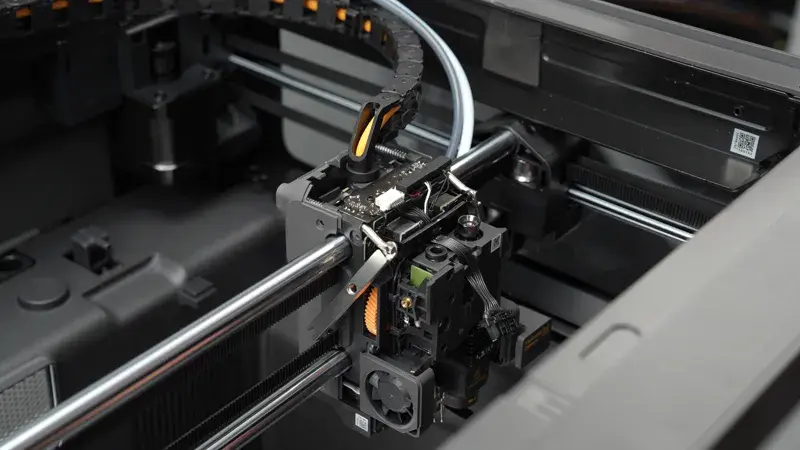

Trin 1. Fjern toolhead-kabinettet

Se Udskiftning af toolhead-kabinet til X2D for at fjerne toolhead-kabinettet.

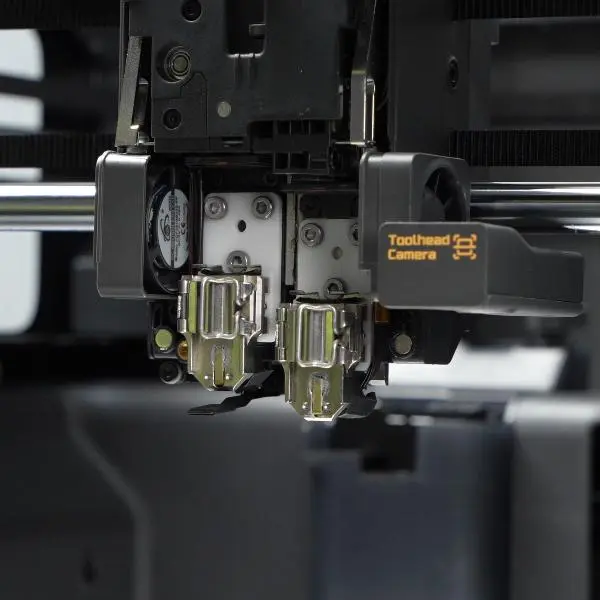

Trin 2. Fjern hotends

Se Udskiftning af hotend og silikonesok til X2D for at fjerne hotends og silikonesokker.

Trin 3. Fjern den venstre Eddy-sensor

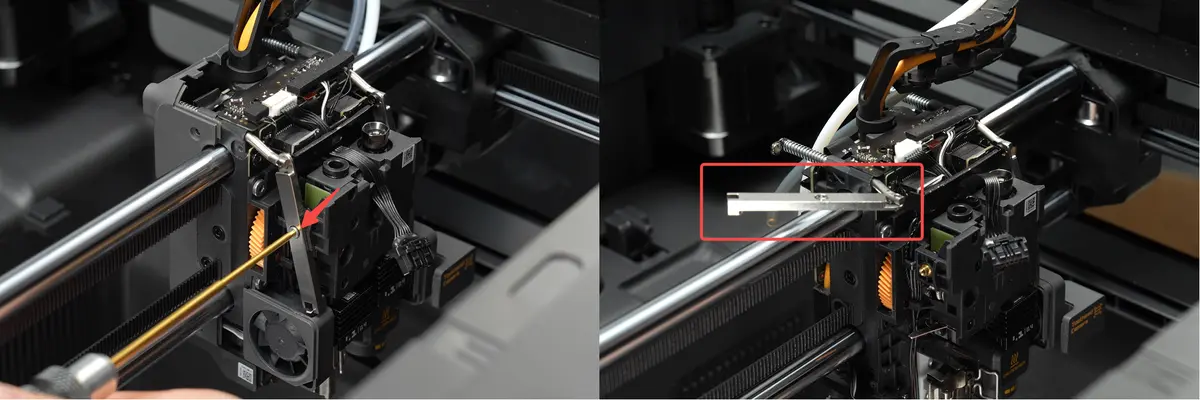

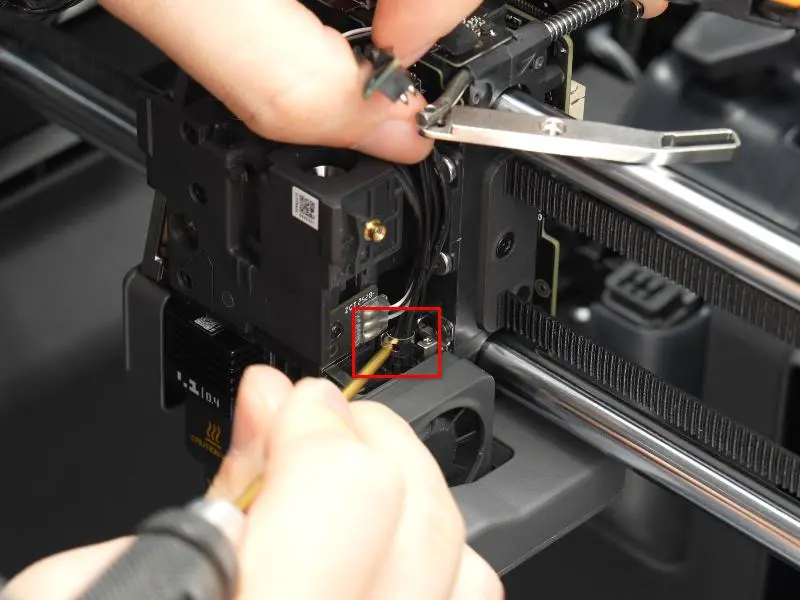

Brug en H1.5 unbrakonøgle til at fjerne den enkelte skrue på den venstre filamentskærers arm, så armen adskilles fra filamentskærerenheden.

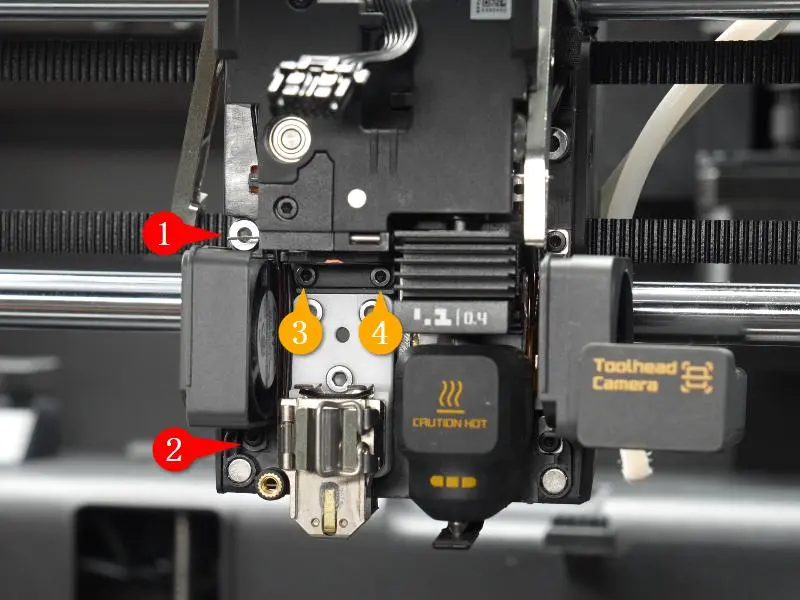

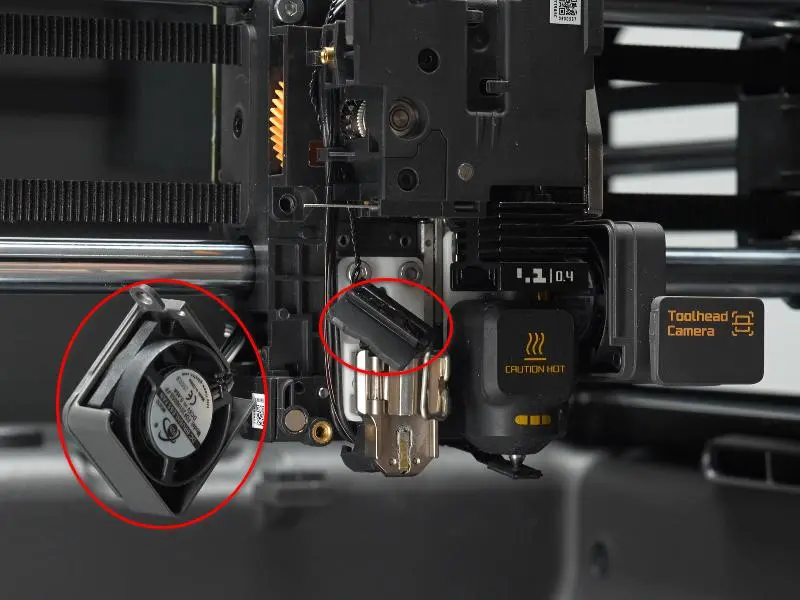

Brug en H2.0 og en H1.5 unbrakonøgle til at fjerne de to skruer, der holder den venstre hotend-blæser (markeret med rød 1, 2).
Brug derefter en H1.5 unbrakonøgle til at fjerne de to skruer, der holder beslaget til den venstre Eddy-sensor (markeret med gul 3, 4).

Trin 3.1 Fjern kablet til den venstre Eddy-spole

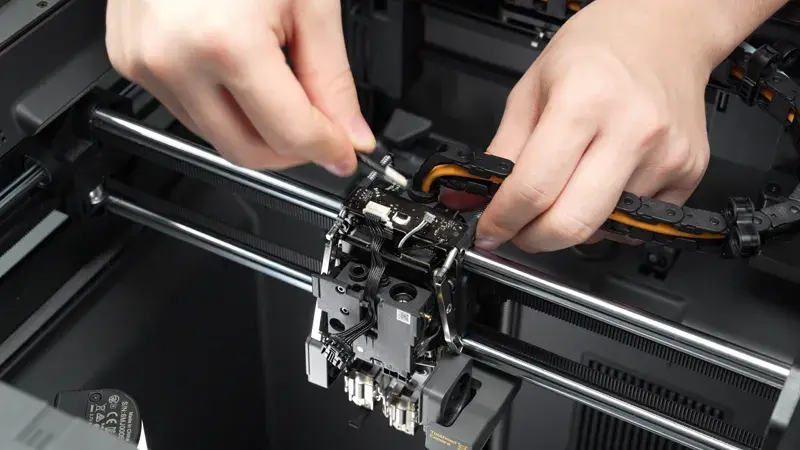

Pil skummet af toolhead-printpladen, og afbryd stikket til den venstre Eddy-sensor ved at trække vinkelret på stikkets retning.

• Du kan bruge en lille H1.5 unbrakonøgle til at hjælpe med at afbryde stikket.

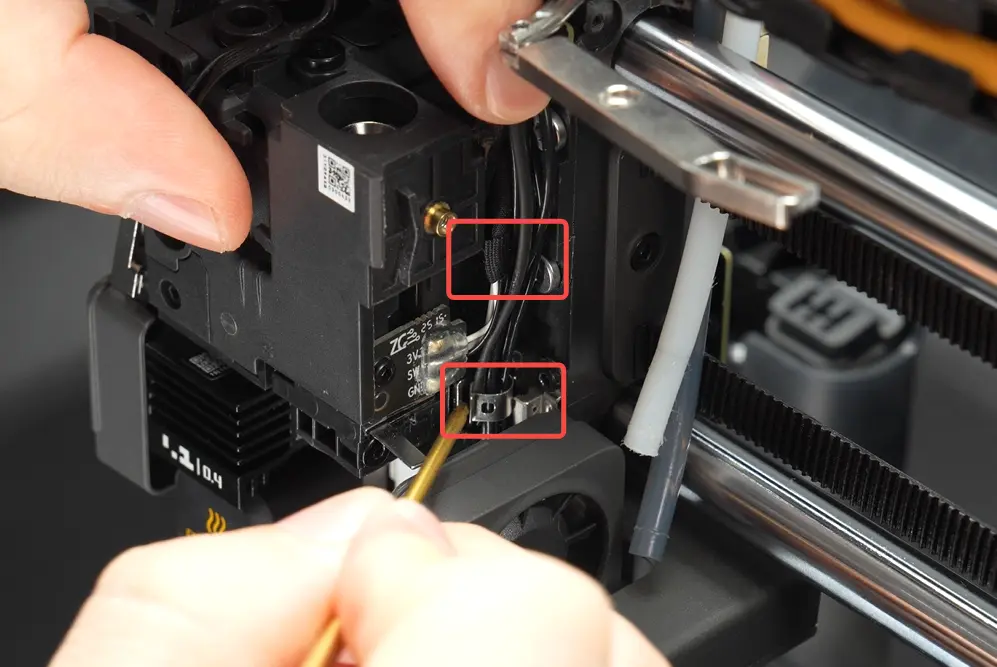

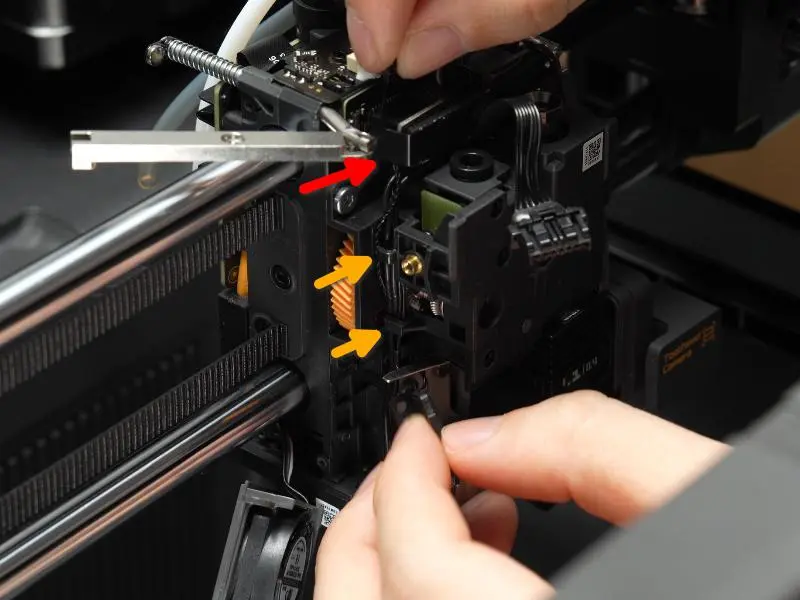

Frigør Eddy-sensorens kabel fra beslaget (rød pil) og de to låsetapper (gul pil), og tag den venstre Eddy-sensor ud.

Trin 4. Fjern den højre Eddy-sensor

Trin 4.1 Fjern metalpresbeslaget

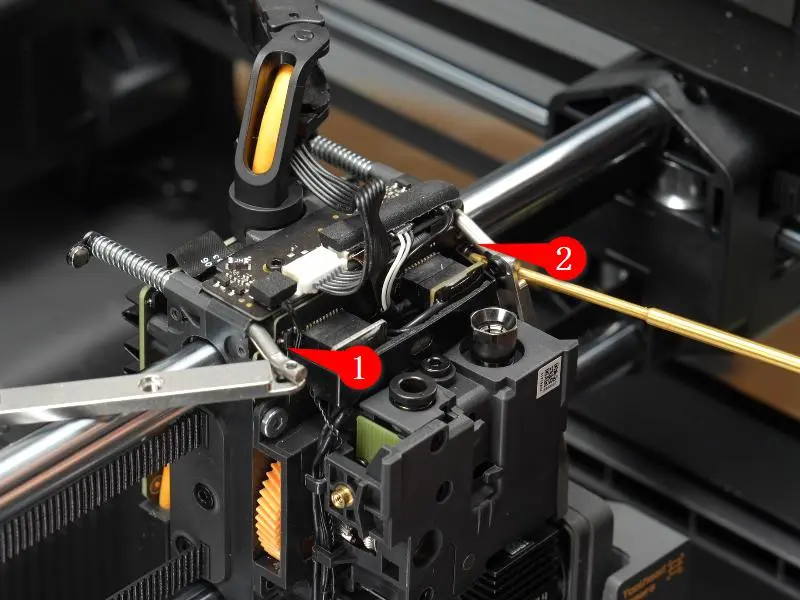

Brug en H2.0 unbrakonøgle til at fjerne de to skruer og tage metalpresbeslaget af.

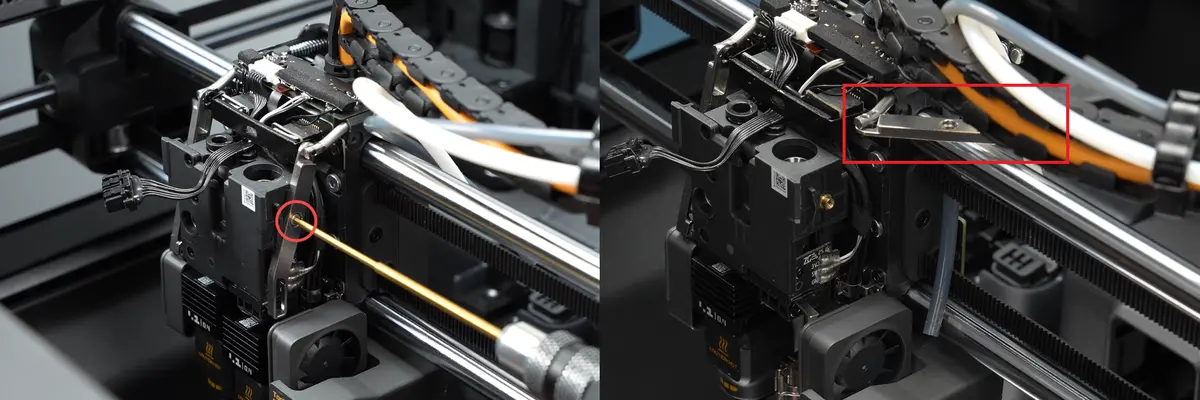

Brug en H1.5 unbrakonøgle til at fjerne den ene skrue på den højre filamentskærers arm, og adskil armen fra filamentskærerenheden.

Trin 4.2 Fjern kablet til den højre Eddy-spole

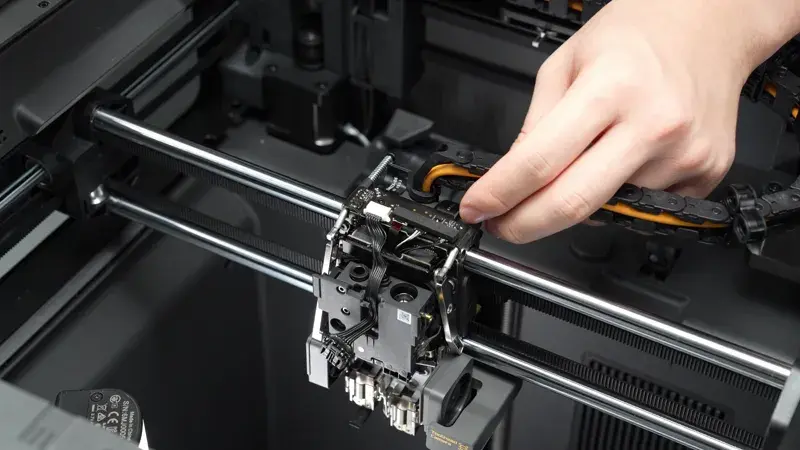

Pil skummet af toolhead-printpladen, og afbryd stikket til den højre Eddy-sensor og stikket til den højre filamentsensorenhed ved at trække vinkelret på stikkets retning.

Fjern fastgørelsestapen på kablet, og løsn kablet fra metallåsetappen.

Trin 4.3 Fjern den højre Eddy-sensor

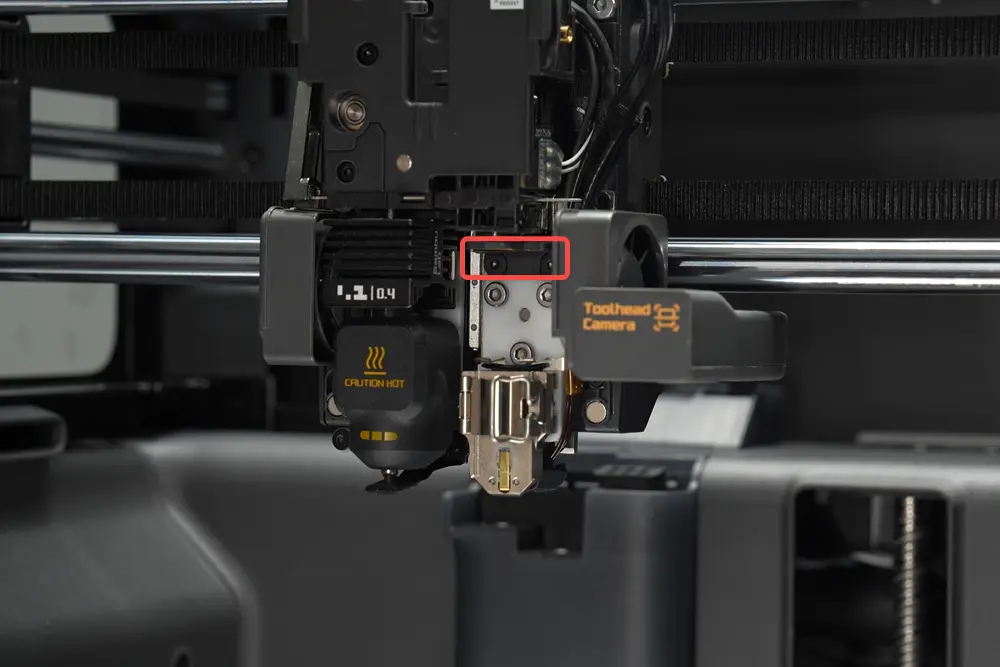

Brug en H1.5 unbrakonøgle til at fjerne de to fastgørelsesskruer, og træk forsigtigt den højre Eddy-sensor ud.

Monter Eddy-sensoren

Trin 1. Monter den højre Eddy-sensor

Trin 1.1 Fastgør den højre Eddy-sensor

Monter den højre Eddy-sensor over den højre hotend-varmeenhed, og fastgør den med to skruer.

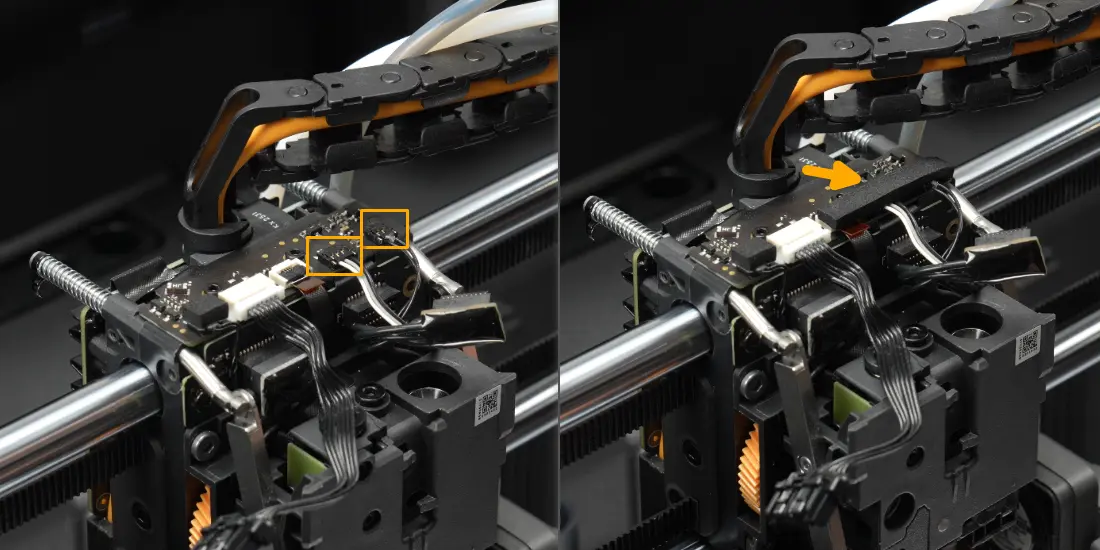

Trin 1.2 Tilslut kablet til den højre Eddy-sensor

Tilslut kablet til den højre Eddy-sensor og den højre filamentsensorenhed til toolhead-printpladen, og sæt derefter skummet på igen.

Trin 1.3 Før kablet til den højre Eddy-sensor

Sæt Eddy-sensorens kabel ind i metallåsetappen, og vikl derefter kablet ind i tape igen.

Trin 1.4 Monter metalpresbeslaget

Monter metalpresbeslaget, og brug en H2.0 unbrakonøgle til at spænde de to skruer og fastgøre det.

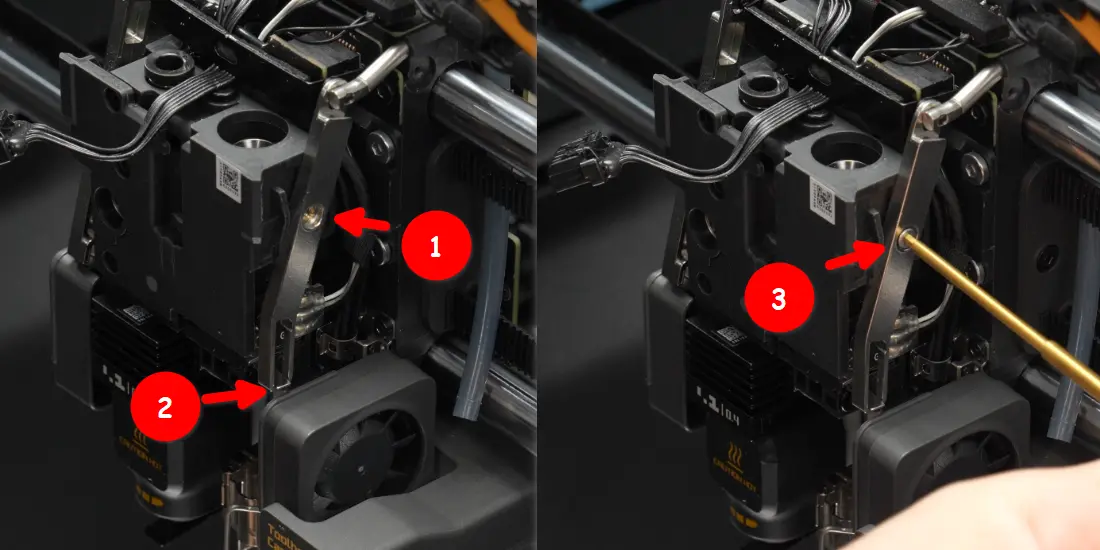

Monter den højre filamentskærers arm, og fastgør den med én skrue.

Trin 2. Monter den venstre Eddy-sensor

Trin 2.1 Fastgør den venstre Eddy-sensor

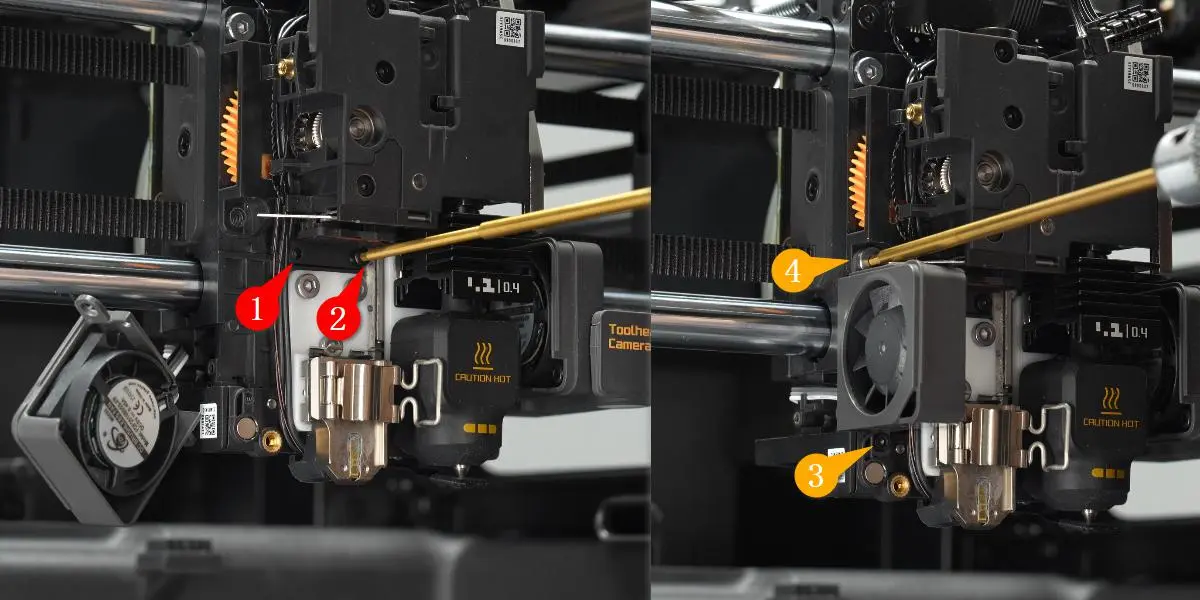

Monter den venstre Eddy-sensor over den venstre hotend-varmeenhed, og fastgør den med to skruer. Monter derefter den venstre hotend-blæser, og fastgør den med to skruer.

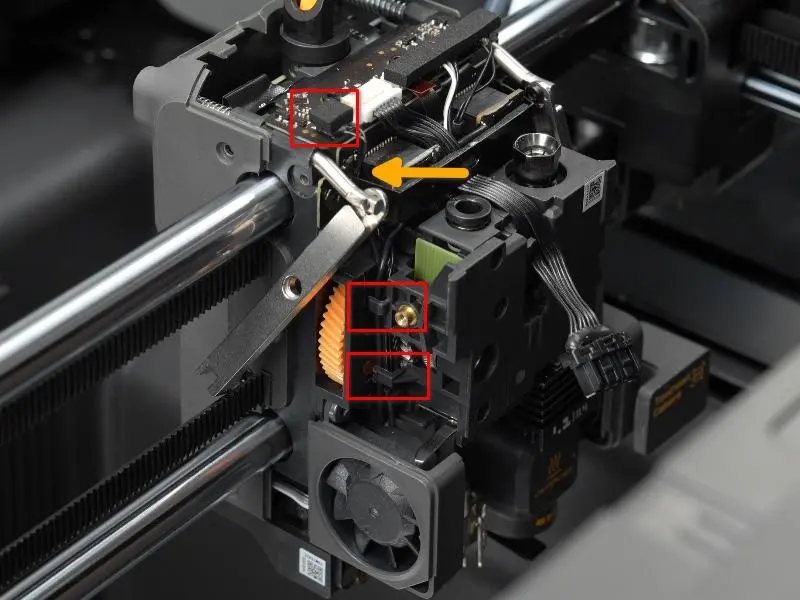

Trin 2.2 Tilslut kablet til den venstre Eddy-sensor

Før Eddy-sensorens kabel under beslaget til hotend-varmeenhedens printplade, tilslut det til printpladen, og ordn derefter kablet i de to låsetapper.

Trin 2.3 Monter den venstre filamentskærers arm

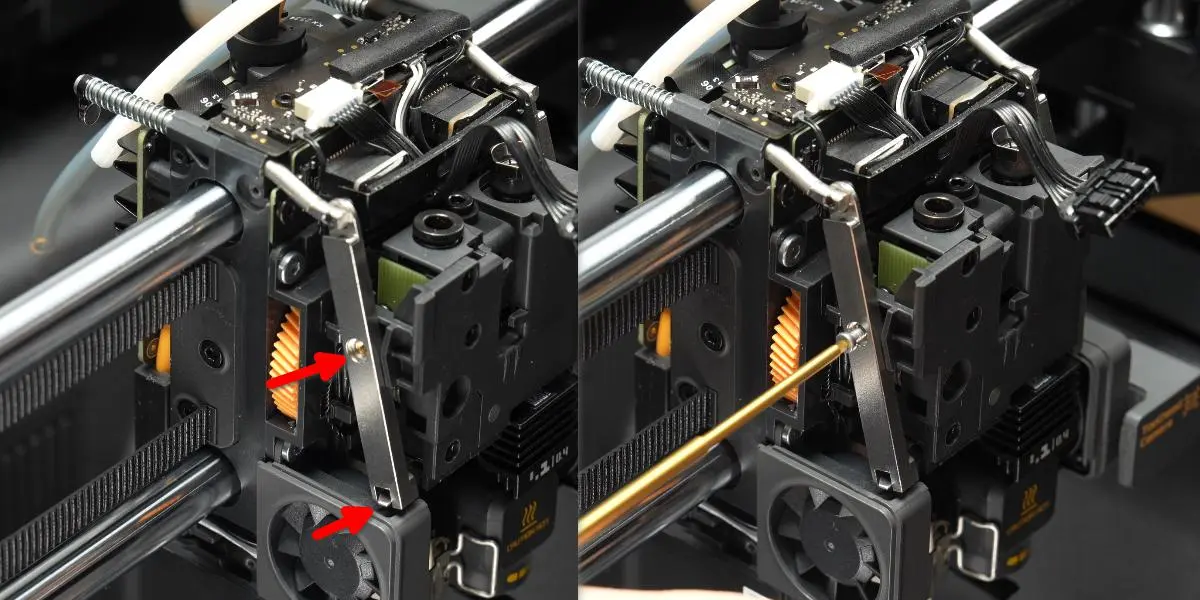

Monter den venstre filamentskærers arm, og sørg for, at skærerenhedens aksel låses fast i armens hak. Fastgør derefter armen med én skrue.

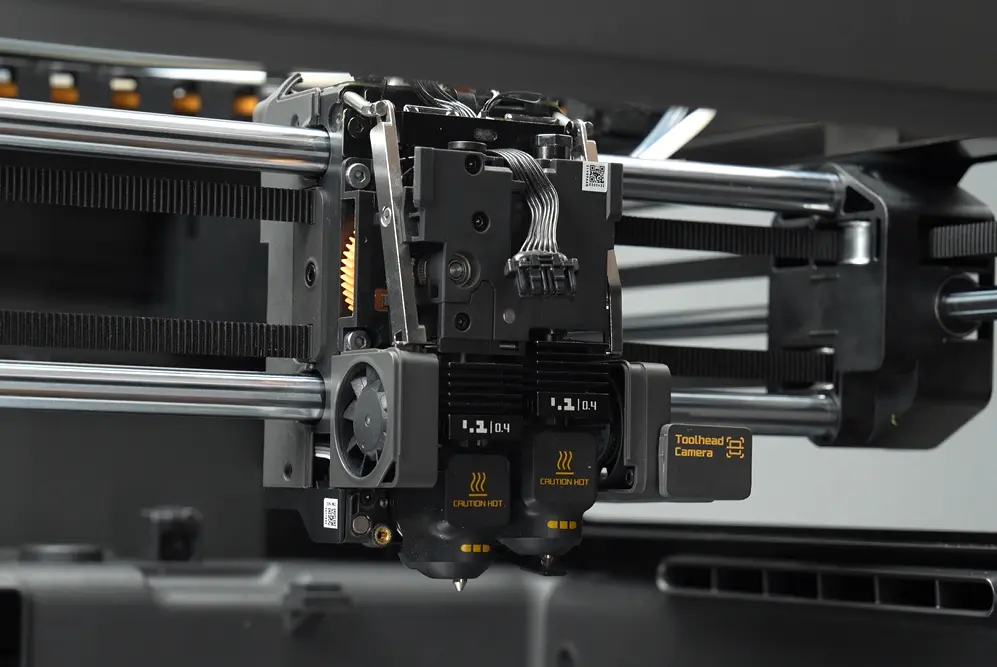

Trin 3. Monter hotend

Se Udskiftning af hotend og silikonesok til X2D for at montere hotend og silikonesok.

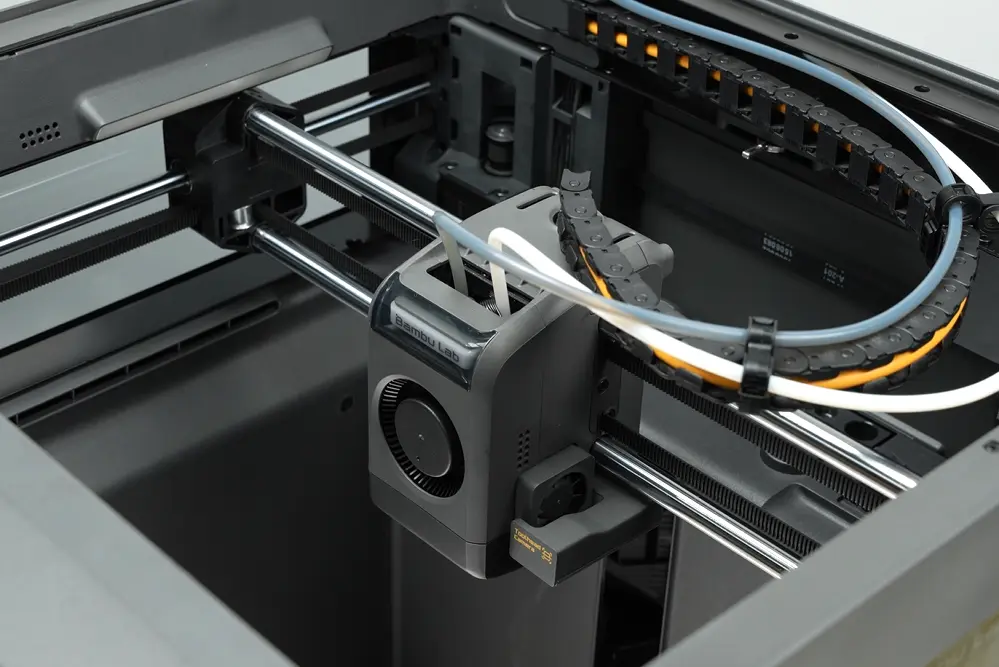

Trin 4. Monter toolhead-kabinettet

Se Udskiftning af toolhead-kabinet til X2D for at montere toolhead-kabinettet.

Verificer at det lykkedes

✅ Kør en heatbed-kalibrering, når du har udskiftet Eddy-sensoren. Den skal gennemføres uden fejl.

Hvis der opstår uregelmæssigheder under kalibreringen, så se Justering af Eddy-sensor til X2D for yderligere finjustering.

Hvis du støder på problemer, så gå dine trin igennem igen og kontroller alle forbindelser, før du prøver igen. Hvis problemerne fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.
