Vedligeholdelse · Bambu Lab X2D

Udskiftning af toolhead-printkort til X2D

Toolhead-printkort

🔎 Find X2D TH Board, X2D Extruder Connection Board og X2D Hotend Heating Assembly Connection Board i Bambu Lab-butikken.

Toolhead-printkortet dækker over:

  1. TH-board (extruderens hovedkort): et printkort, der styrer de elektriske funktioner ved filament-ekstrudering på printeren, fx ind- og udføring af filament, retraktion, temperaturjustering osv.
  2. Toolhead interfaceboard: et printkort, der giver tilslutninger til extruder, filamentsensorkort, eddy current-spoler og komponenter i toolheadets frontkappe.
  3. Interfaceboard til hotend-varmeenhed: et printkort, der giver tilslutning til hotend-varmeenheden.

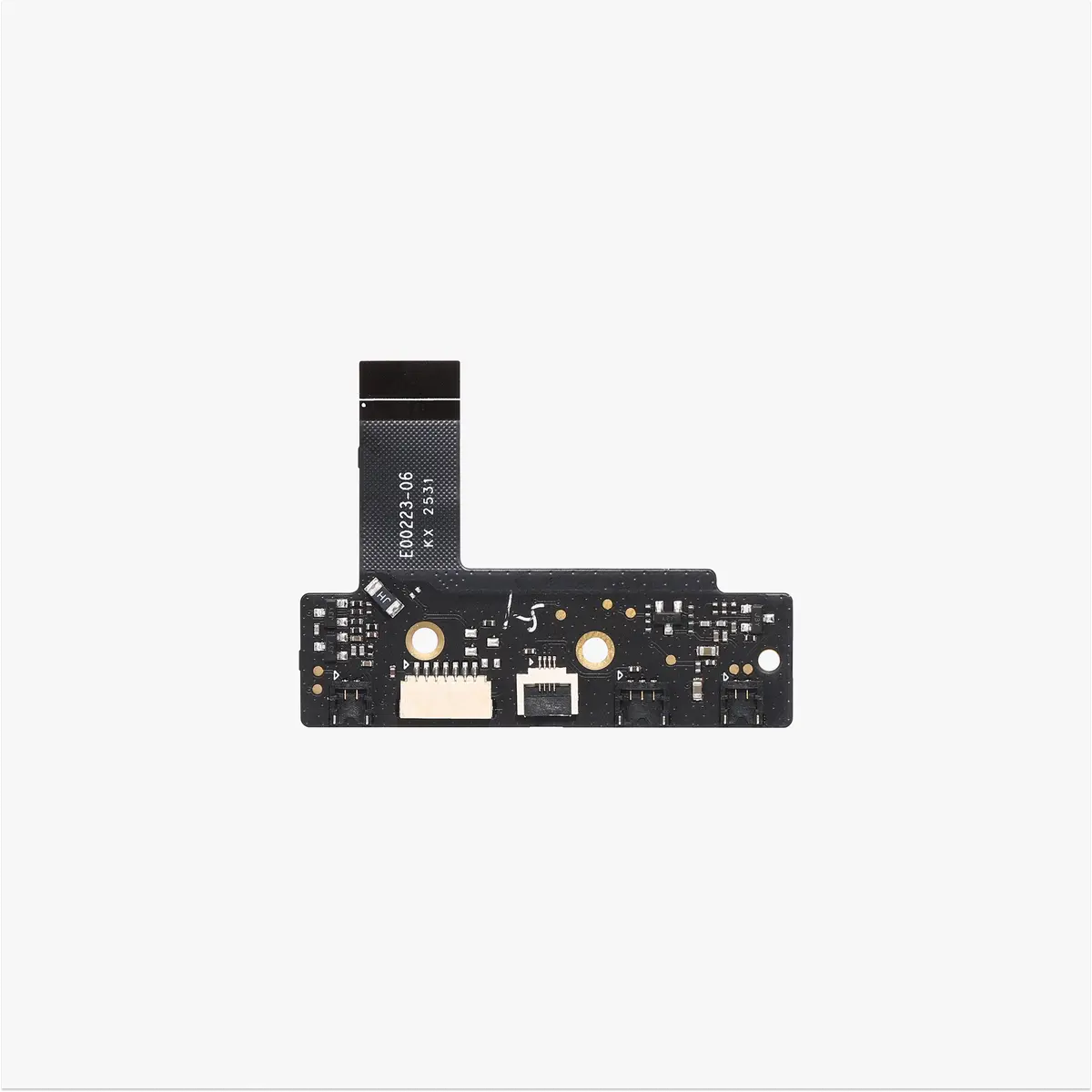

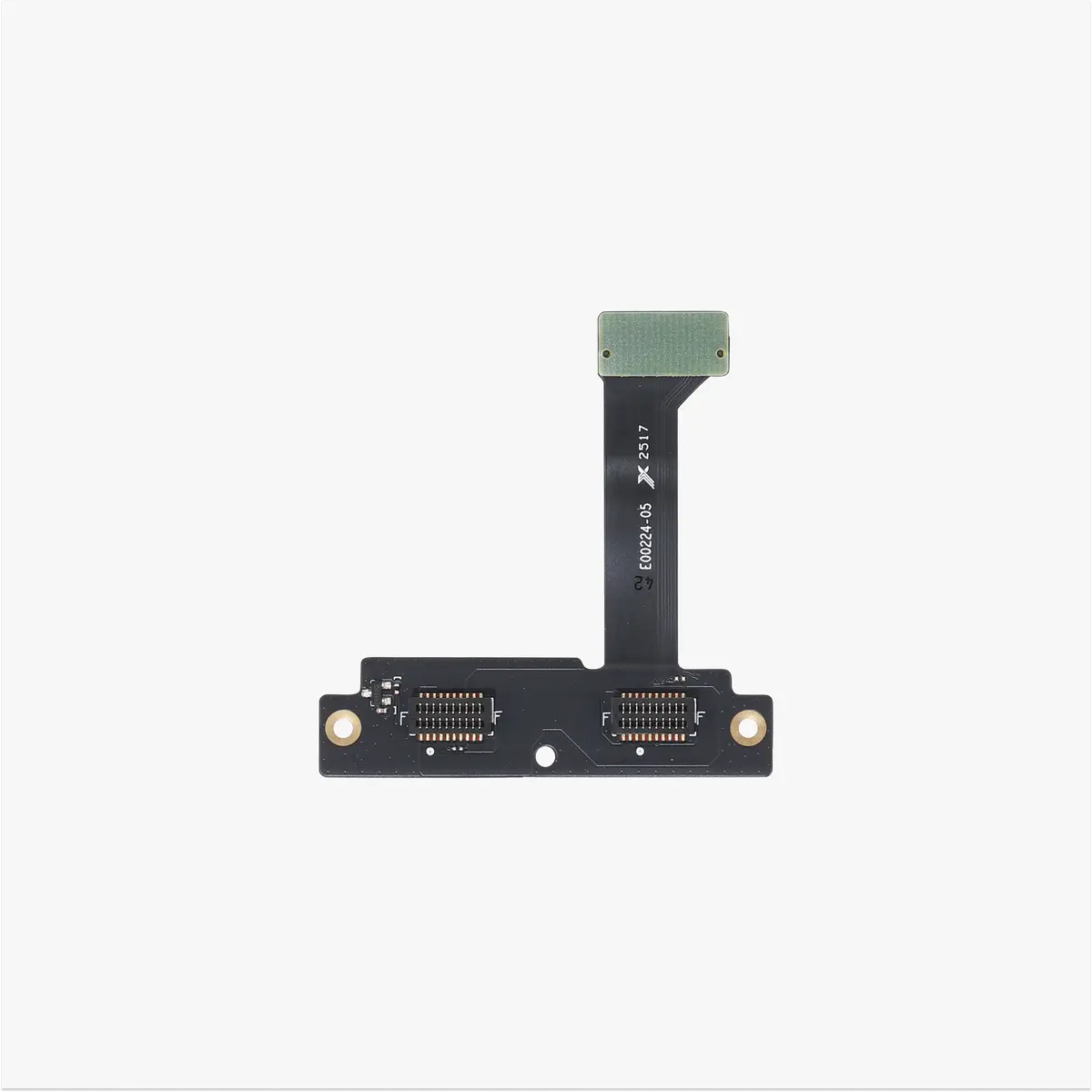

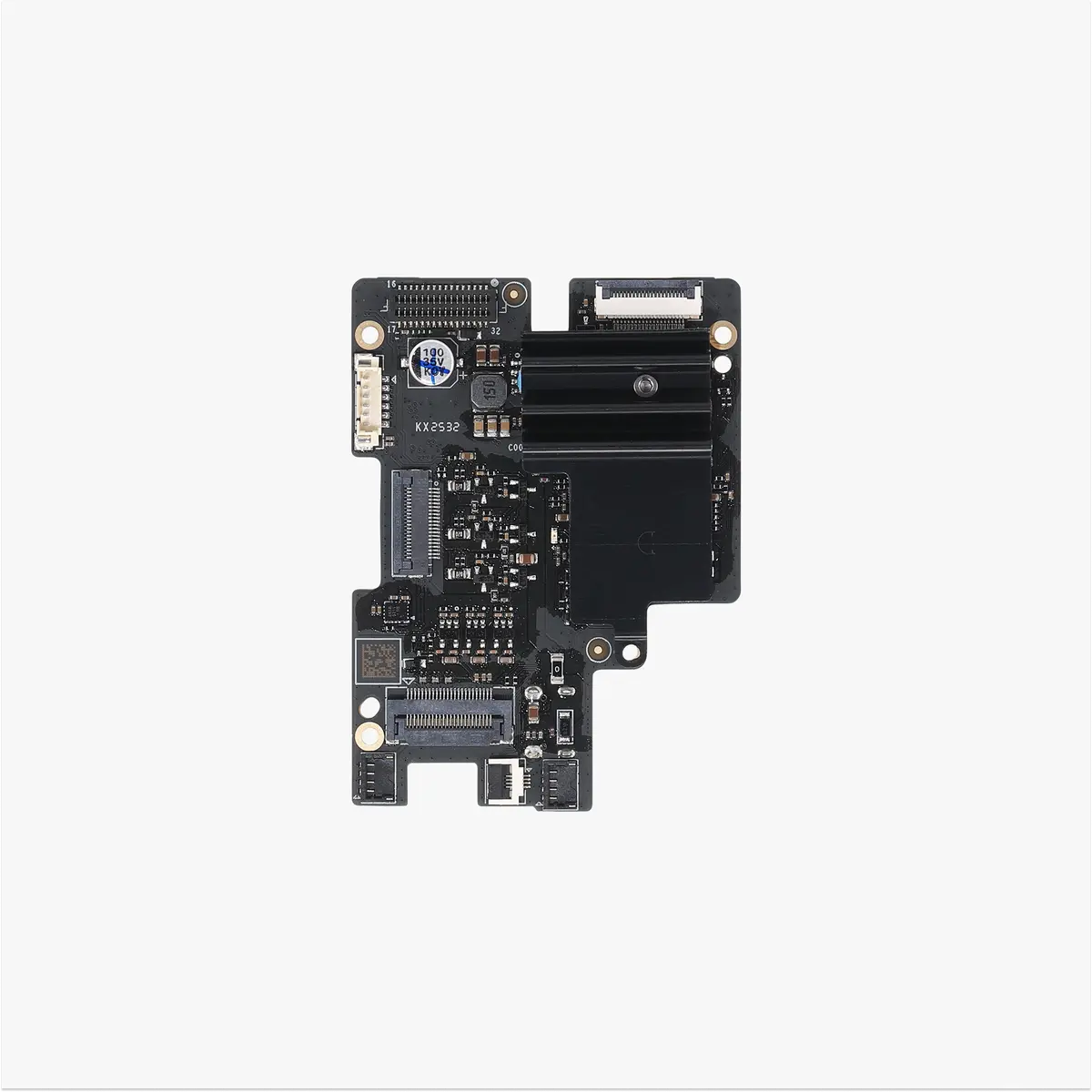

X2D TH-board set forfraX2D extruder interfaceboardX2D interfaceboard til hotend-varmeenhed

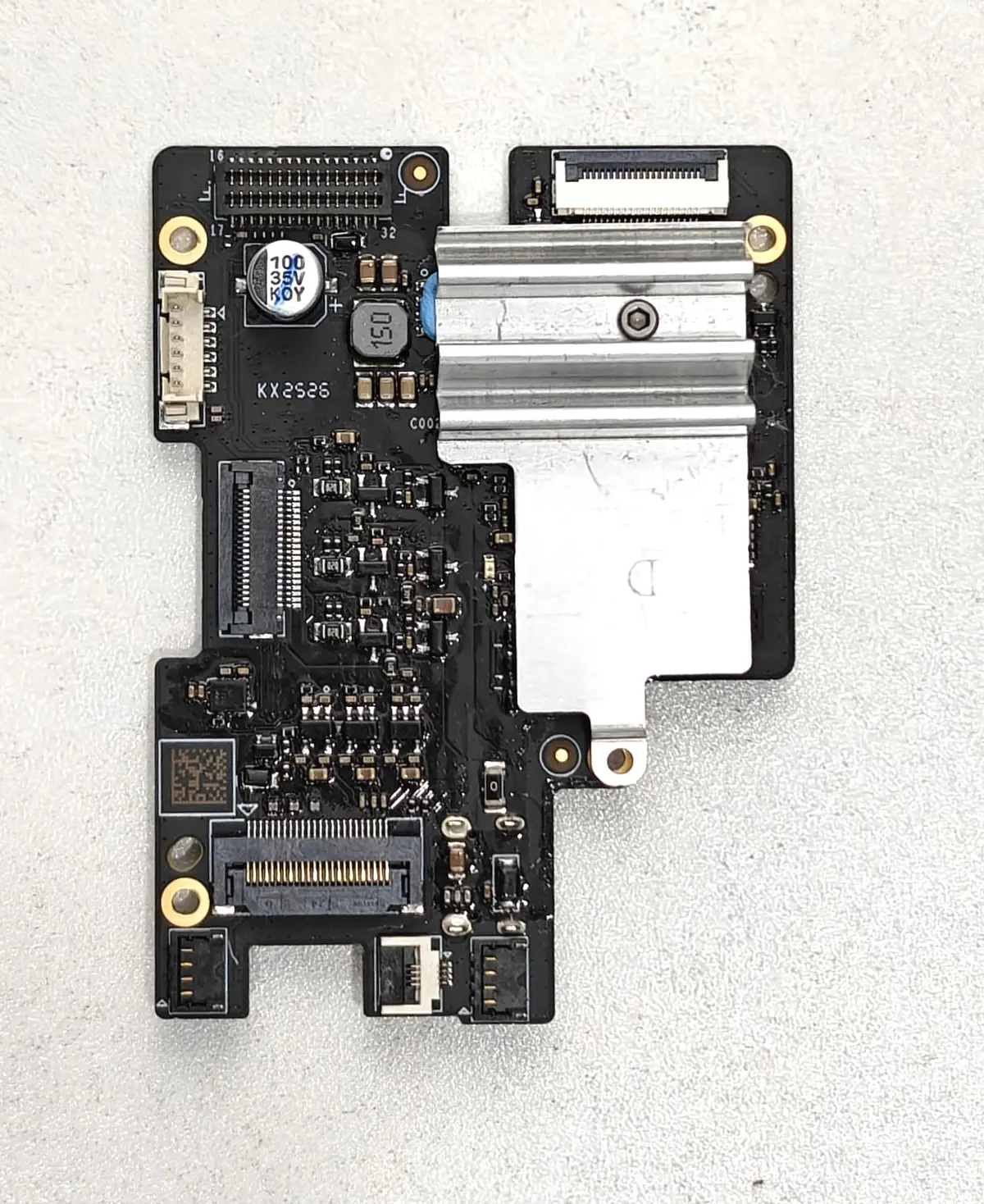

Kølelegemet på TH-boardet findes både i en sort og en sølvfarvet version. Billedet nedenfor viser TH-boardet med sølvfarvet kølelegeme.
TH-board med sølvfarvet kølelegeme

Kompatibel printermodel

Bambu Lab X2D

Hvornår skal det udskiftes

  • Komponenter, stik eller kabler på printkortet er tydeligt beskadigede, så funktionen påvirkes.
  • Efter en udskiftningstest eller måling er det bekræftet, at fejlen skyldes de relevante dele.
  • Bambu Labs tekniske support har bekræftet, at TH-boardet, toolhead interfaceboardet eller interfaceboardet til hotend-varmeenheden skal udskiftes.

Nødvendigt værktøj og materialer

  1. H1.5 unbrakonøgle
  2. Pincet

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og dermed skade på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at skille dele ad, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så hjælper vi dig hurtigst muligt.

Afmonter toolhead-printkortet

Trin 1. Fjern toolheadets kappe

Se Udskiftning af toolhead-kappe til X2D for at fjerne toolheadets kappe.

Trin 2. Fjern TH-boardet (extruderens hovedkort)

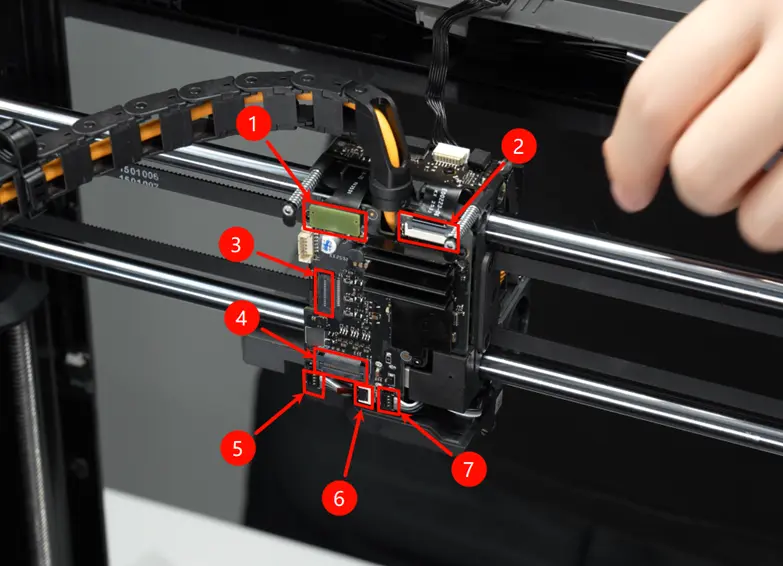

Brug en pincet til at frakoble kablerne til TH-boardet (extruderens hovedkort) ét ad gangen, herunder kablet til toolhead interfaceboardet, kablet til interfaceboardet for hotend-varmeenheden, extrudermotorens kabel, toolhead-kameraets kabel, døsens kabel, kablet til venstre hotend-blæser og kablet til den ekstra hotend-blæser.

Frakobling af kablerne på TH-boardet

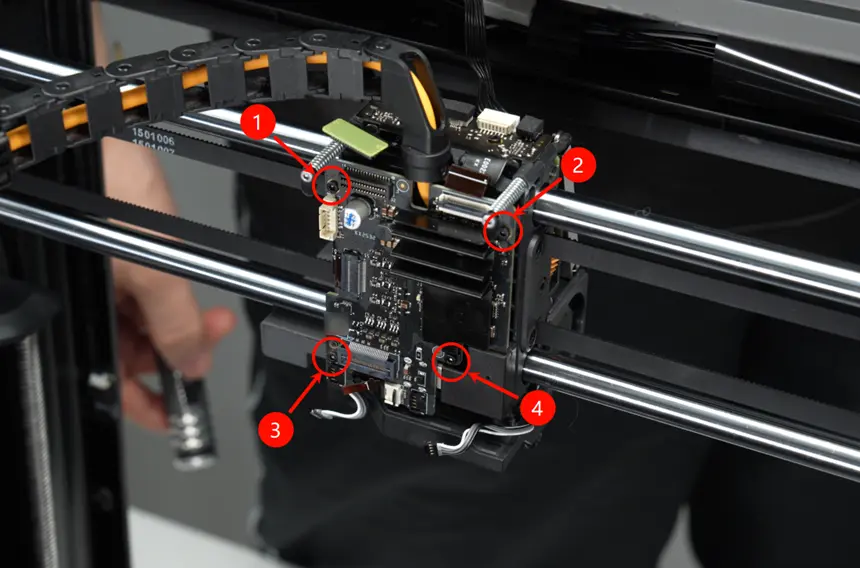

Brug en H1.5 unbrakonøgle til at fjerne de fire skruer, der holder TH-boardet (extruderens hovedkort), én ad gangen, og løsn derefter TH-boardet.

Fjernelse af skruerne på TH-boardet

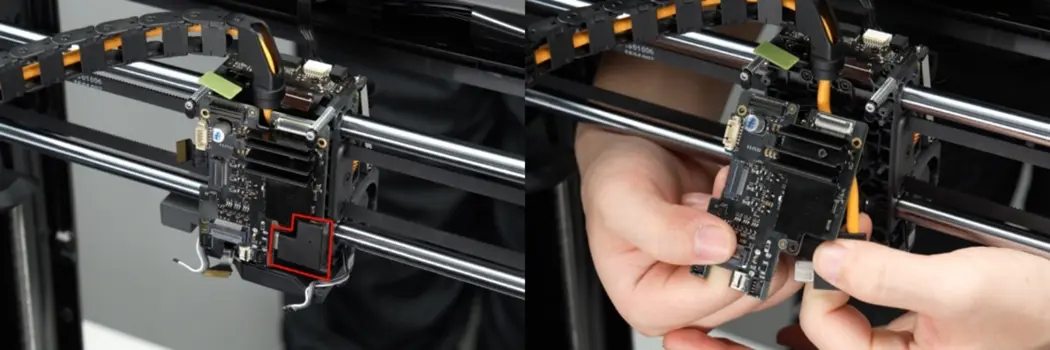

Træk toolheadets kabel ud, og fjern TH-boardet (extruderens hovedkort).

Fjernelse af USB-C-kablet

Trin 3. Fjern forstærkningsbeslaget

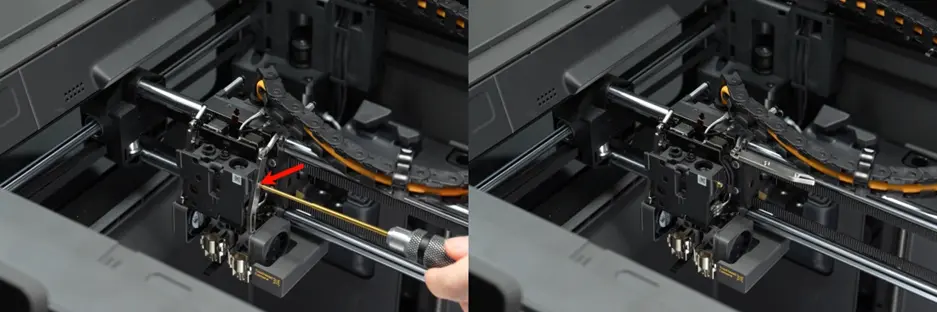

Fjern skruen i højre side af skæreenheden, og løft derefter armen mod højre som vist.

Fjernelse af højre skærearm

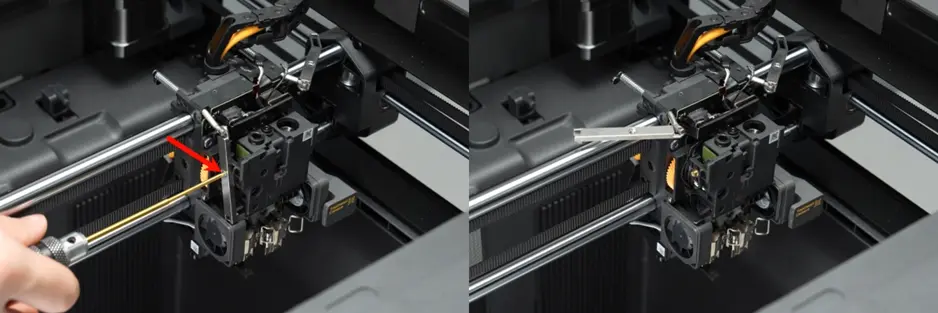

Fjern skruen i venstre side af skæreenheden, og løft derefter armen mod venstre som vist.

Fjernelse af venstre skærearm

Brug en H1.5 unbrakonøgle til at fjerne de to skruer på beslaget til interfaceboardet for hotend-varmeenheden.

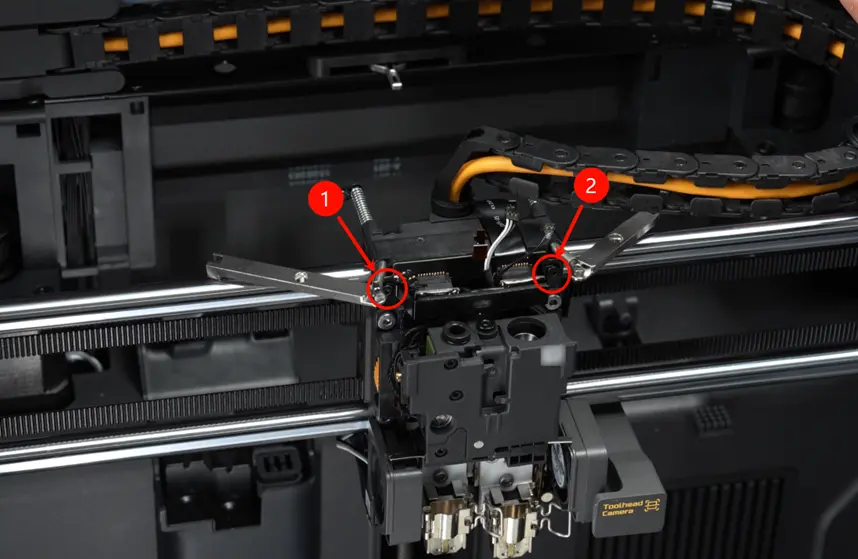

Skruer på interfaceboard til hotend-varmeenhed

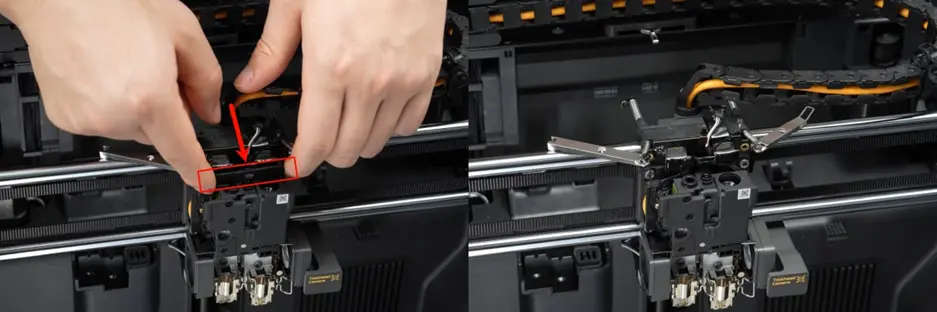

Fjern forstærkningsbeslaget til interfaceboardet for hotend-varmeenheden.

Fjernelse af beslaget

Trin 4. Fjern toolhead interfaceboardet

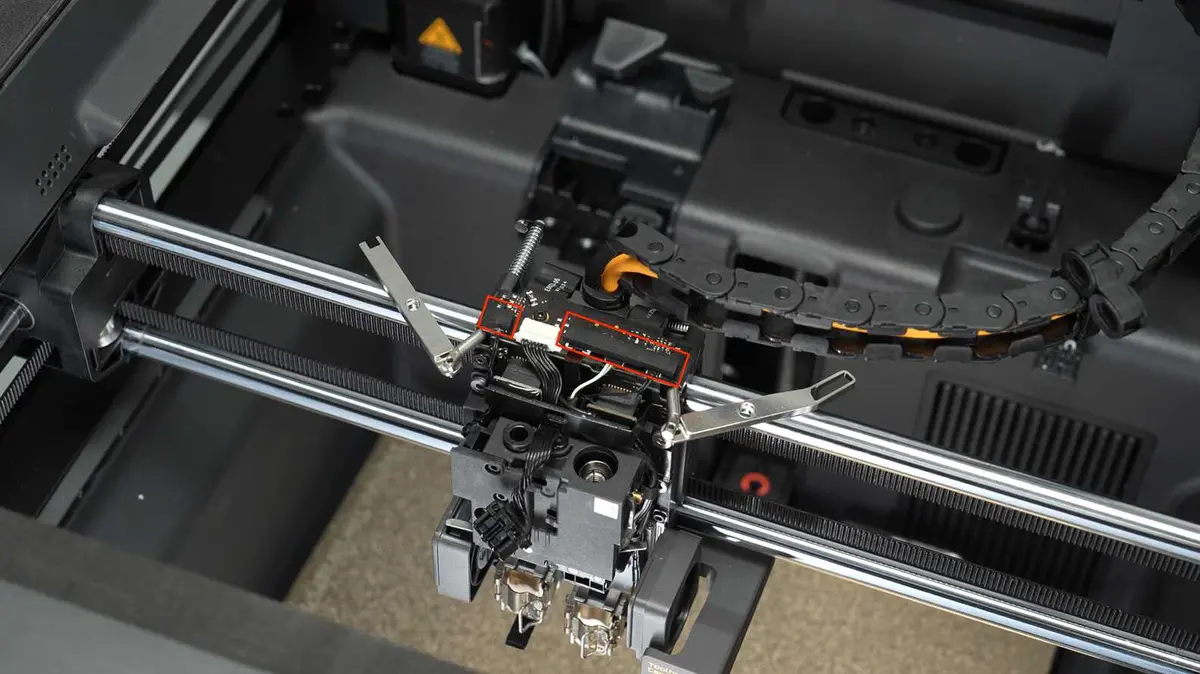

Træk ledningsskummet af.

Ledningsskum på toolhead

Frakobl forbindelserne i rækkefølge for venstre eddy current-spole, venstre filamentsensorkort, højre filamentsensorkort og højre eddy current-spole.

Nr. 1 2 3 4
Beskrivelse af tilslutning Eddy-sensor - venstre Extruder-filamentsensor - venstre Extruder-filamentsensor - højre Eddy-sensor - højre

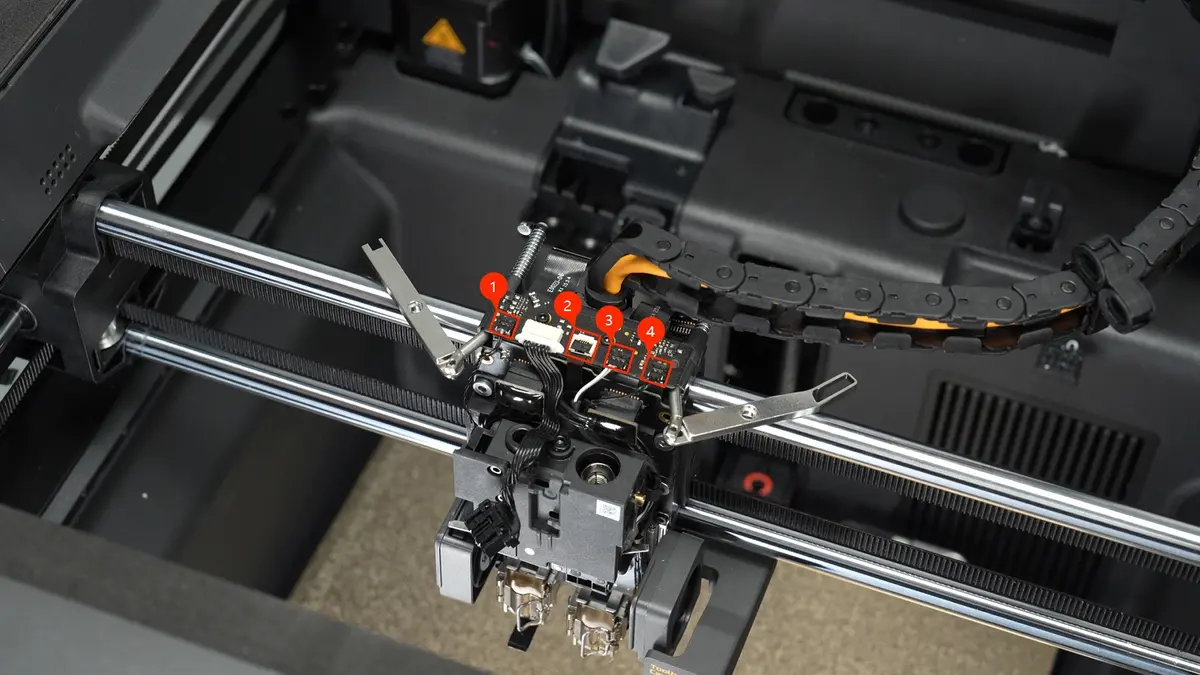

Stik på toolhead interfaceboard

Eddy-sensoren kan afmonteres med udgangspunkt i diagrammet nedenfor.

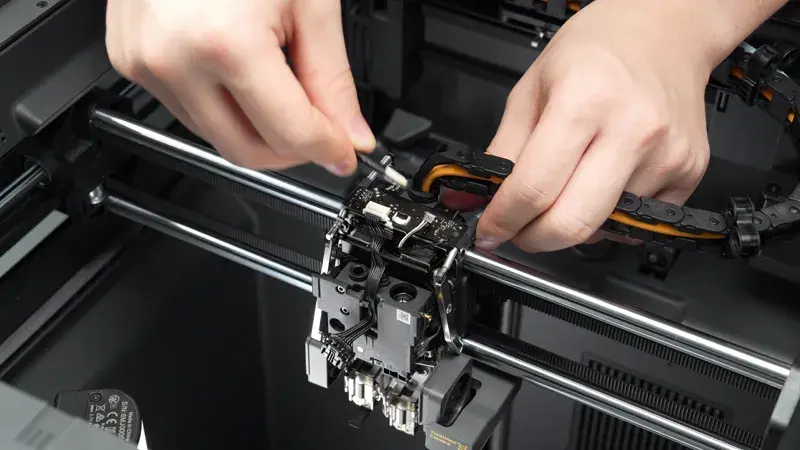

Afmontering af eddy-sensor, trin 1

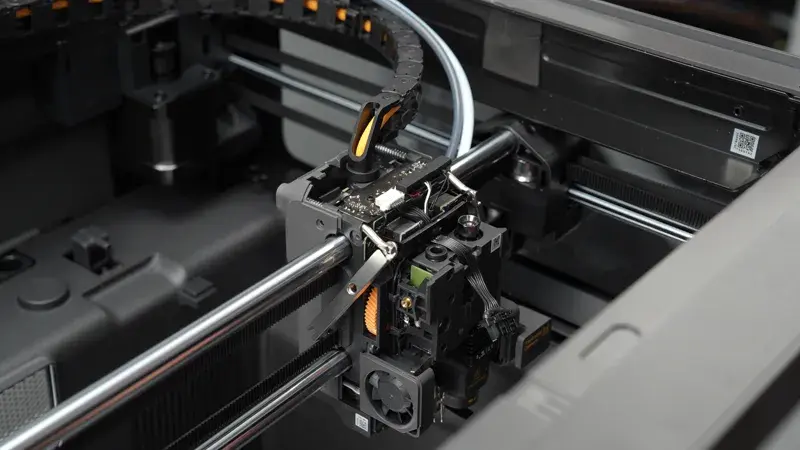

Afmontering af eddy-sensor, trin 2

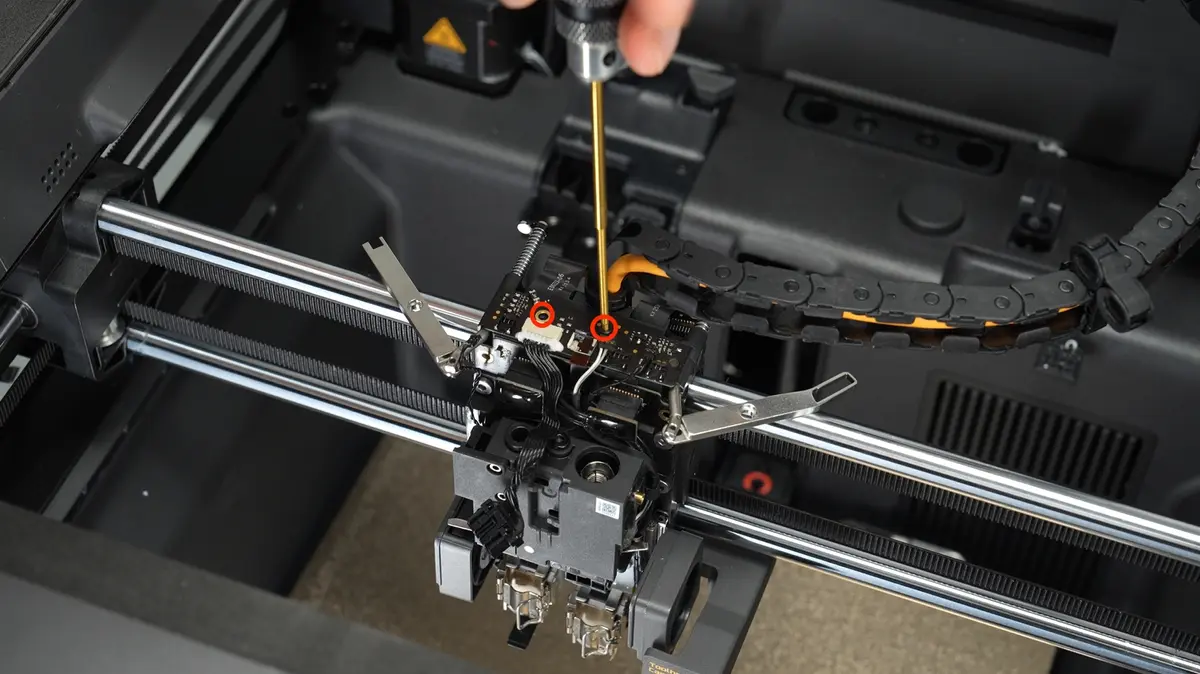

Brug en H1.5 unbrakonøgle til at fjerne to skruer, og tag toolhead interfaceboardet af.

Skrue på toolhead interfaceboard

Brug en pincet til at fjerne den hvide lim på toolhead interfaceboardet, og afmonter kablet til logo-LED'en.

Fjernelse af hvid lim

Trin 5. Fjern interfaceboardet til hotend-varmeenheden

Frakobl kablerne til venstre hotend-varmeenhed og den ekstra hotend-varmeenhed fra interfaceboardet for hotend-varmeenheden.

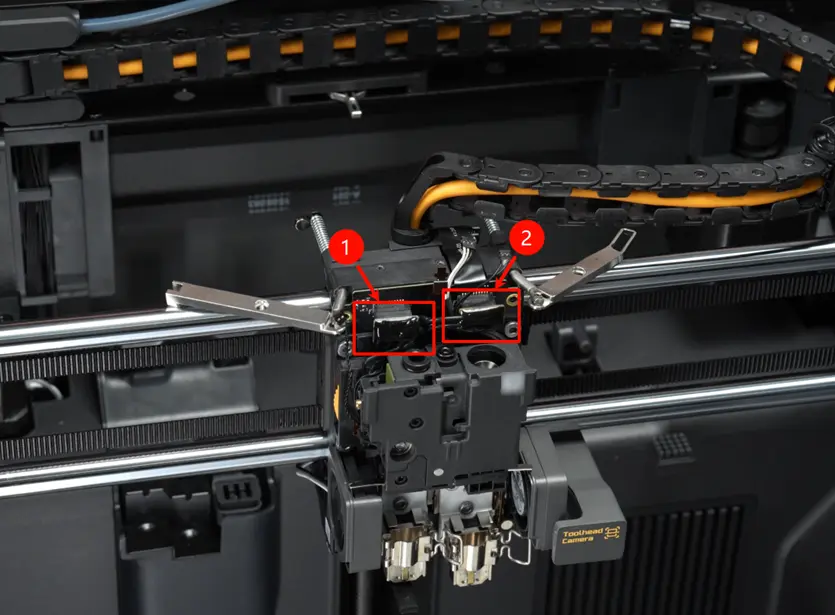

Fjernelse af kabler til hotend-varmeenhed

Fjern interfaceboardet til hotend-varmeenheden.

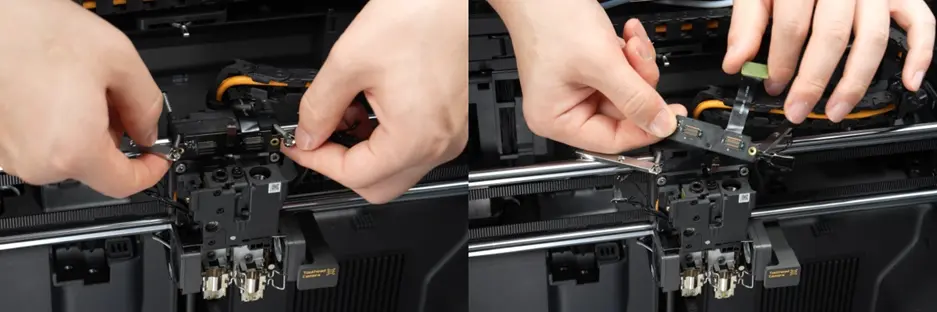

Fjernelse af interfaceboard til hotend-varmeenhed

Monter det nye toolhead-printkort

Trin 1. Monter interfaceboardet til hotend-varmeenheden

Monter interfaceboardet til hotend-varmeenheden oven over extruderen. Sørg for, at ingen kabler kommer i klemme mellem interfaceboardet og toolhead-blokken, så du undgår problemer i den efterfølgende montering.

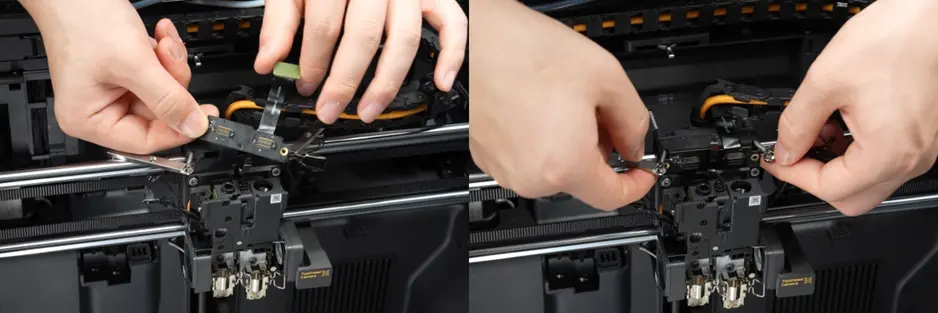

Montering af interfaceboard til hotend-varmeenhed

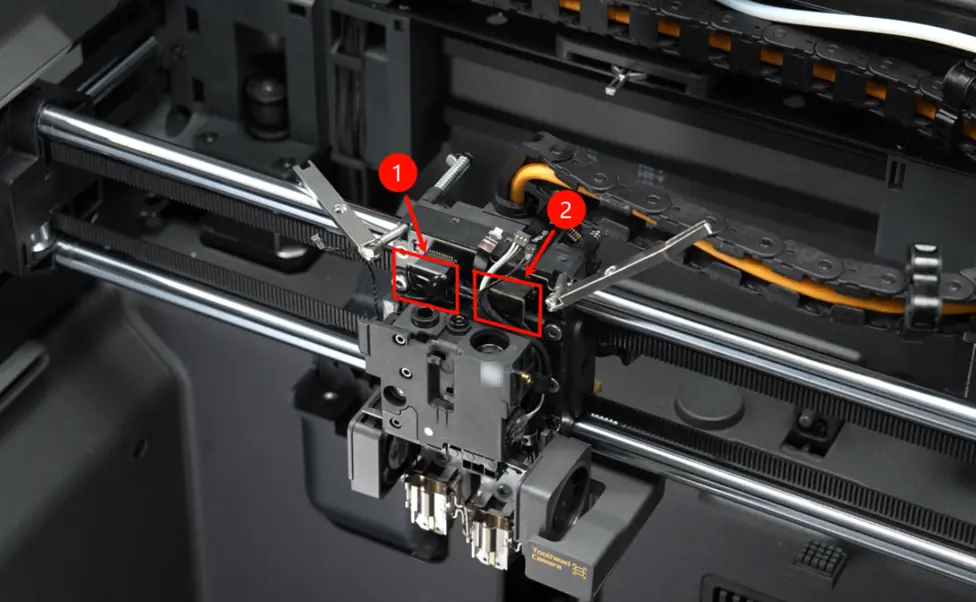

Tilslut kablerne til venstre hotend-varmeenhed og højre ekstra hotend-varmeenhed til interfaceboardet for hotend-varmeenheden.

Montering af hotend-varmeenhed

Trin 2. Monter toolhead interfaceboardet

Monter kablet til logo-LED'en på toolhead interfaceboardet.

Montering af kabel til extruder interfaceboard

Monter toolhead interfaceboardet lige over toolhead-blokken. Pas på ikke at klemme kablet til interfaceboardet for hotend-varmeenheden.

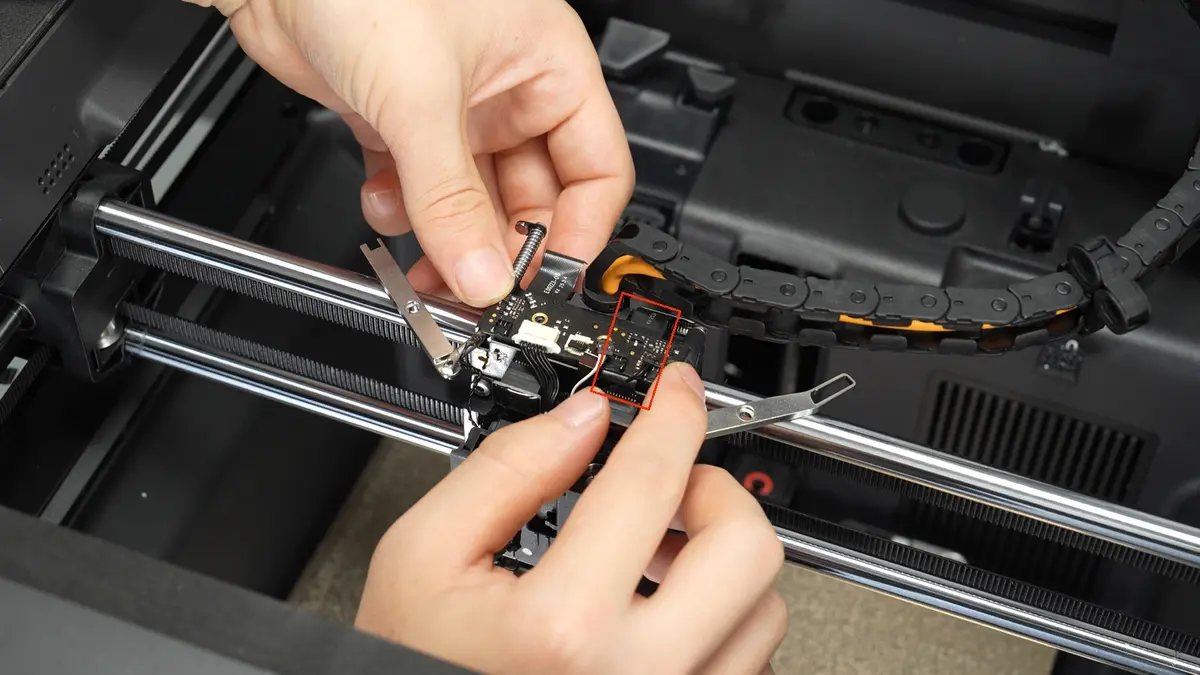

Montering af FPC-kabel på toolhead

Brug en H1.5 unbrakonøgle til at fastgøre de to skruer.

Skrue på toolhead interfaceboard

Tilslut kablerne til venstre eddy current-spole, venstre filamentsensorkort, højre filamentsensorkort og højre eddy current-spole til toolhead interfaceboardet i rækkefølge.

Stik på toolhead interfaceboard

Trin 3. Monter forstærkningsbeslaget

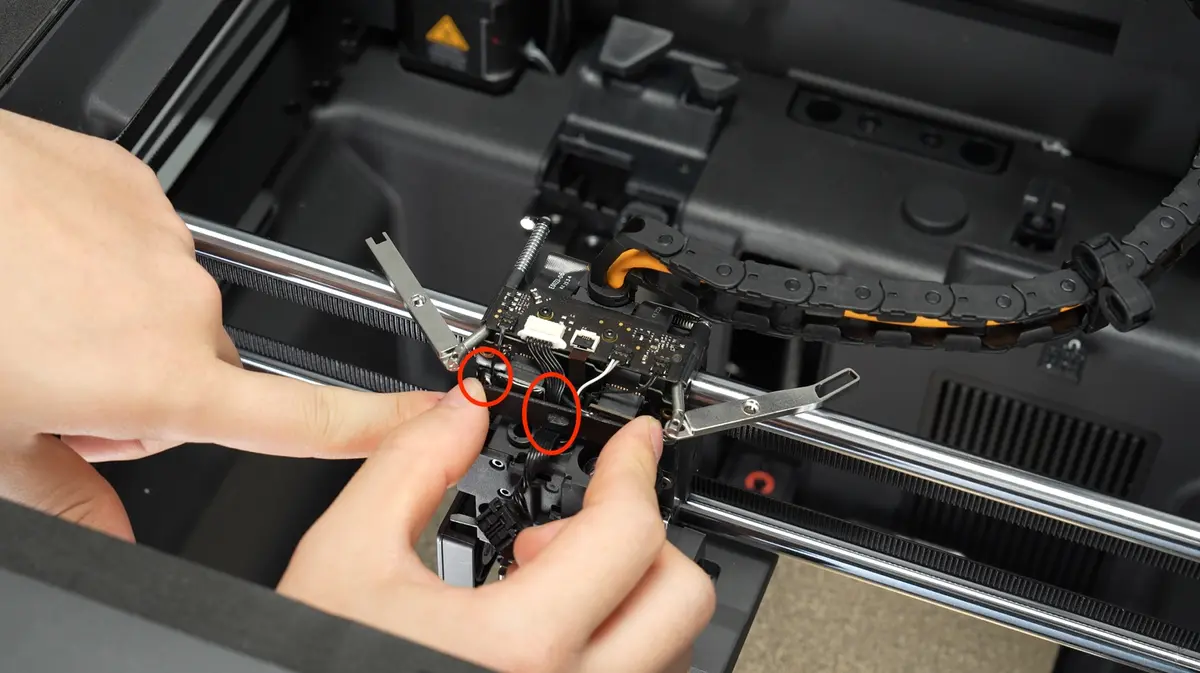

Sæt forstærkningsbeslaget til interfaceboardet for hotend-varmeenheden på plads. Sørg for, at kablerne føres ind mellem venstre og højre hotend-varmeenhed og trykkes ind bag beslaget.

Montering af kabler ved hotend-varmeenhed

Brug en H1.5 unbrakonøgle til at spænde de to skruer på beslaget til interfaceboardet for hotend-varmeenheden.

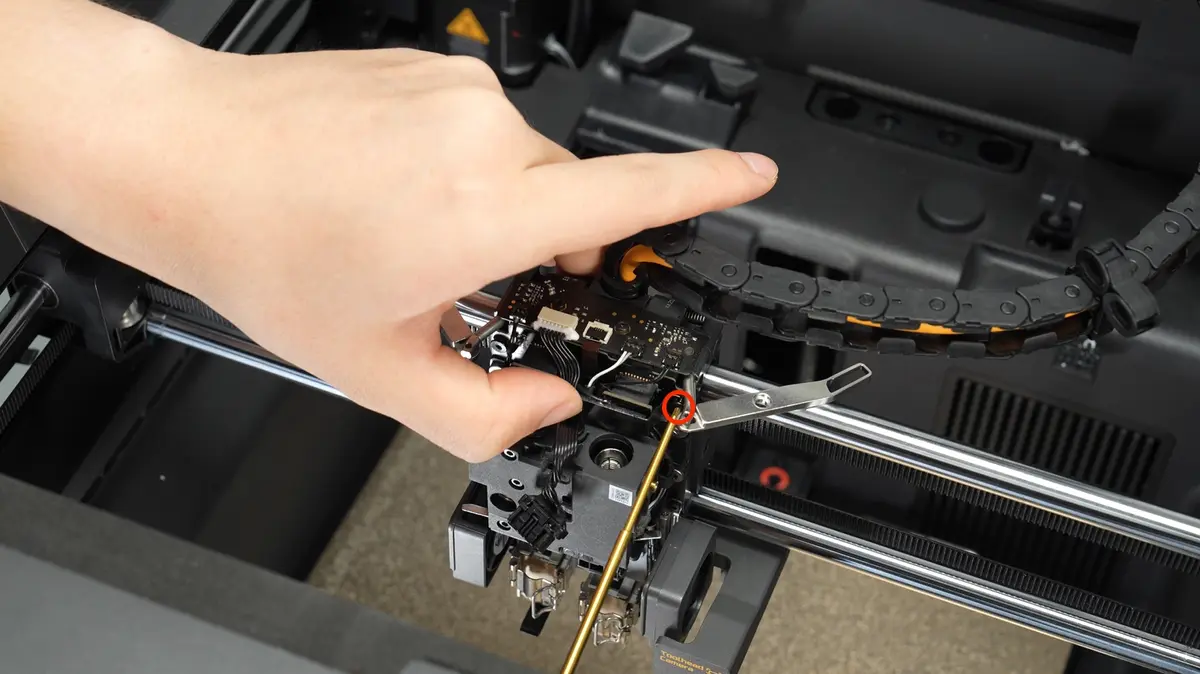

Spænding af skrue ved hotend, trin 1

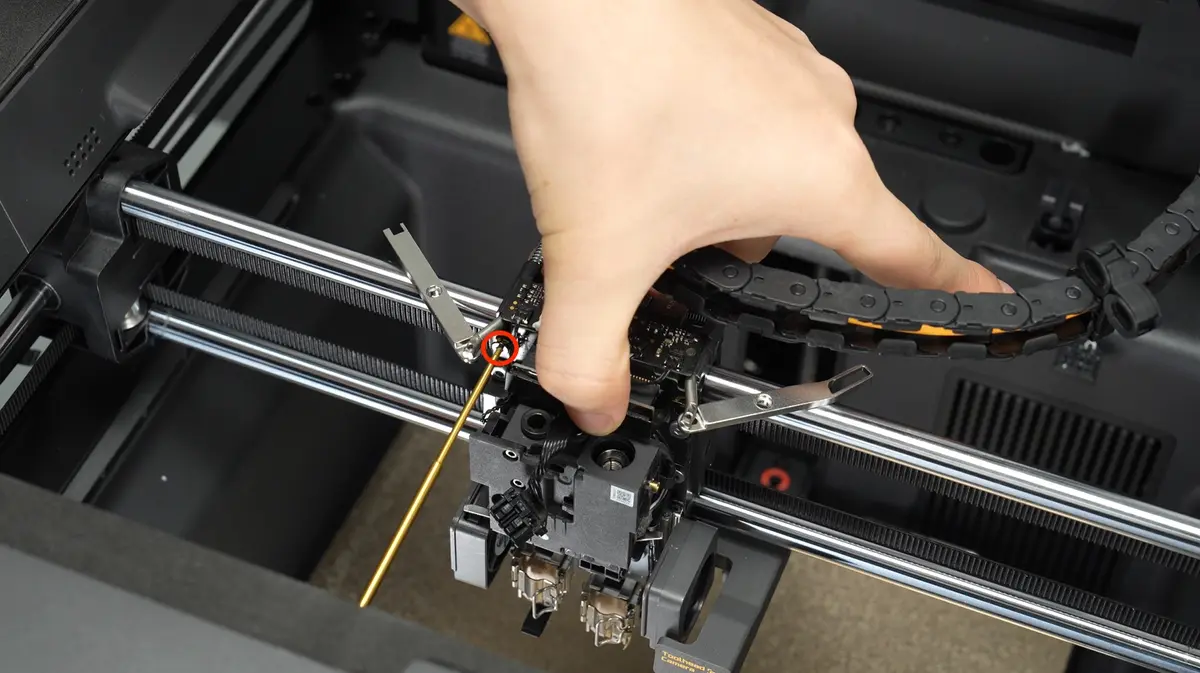

Spænding af skrue ved hotend, trin 2

Sæt det beskyttende skum på igen.

Ledningsskum på toolhead

Trin 4. Monter TH-boardet (extruderens hovedkort)

Tilslut toolheadets kabel til stikket på TH-boardet (extruderens hovedkort), og fastgør toolheadets kabel ordentligt.

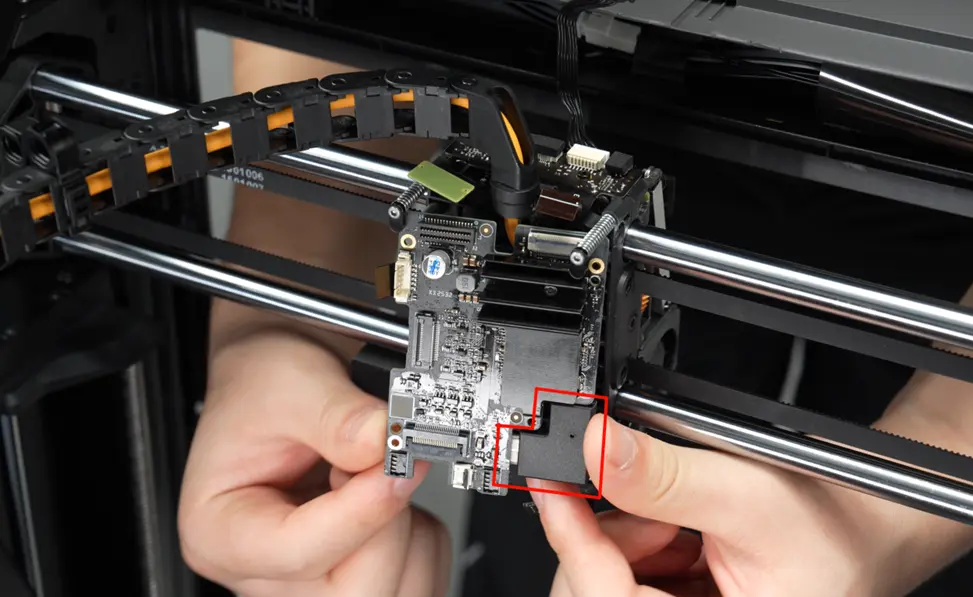

Montering af USB-C-kabel

Placer TH-boardet (extruderens hovedkort) ud for monteringstapperne til skruerne, og brug en H1.5 unbrakonøgle til at spænde de fire skruer, så TH-boardet (extruderens hovedkort) fastgøres bag på toolhead-blokken.

Fjernelse af skruerne på TH-boardet

Tilslut i rækkefølge kablet til toolhead interfaceboardet, kablet til interfaceboardet for hotend-varmeenheden, extrudermotorens kabel, toolhead-kameraets kabel, døsens kabel, kablet til venstre hotend-blæser og kablet til den ekstra hotend-blæser.

Tilslutning af kablerne på TH-boardet

Nr. Beskrivelse af tilslutning Nr. Beskrivelse af tilslutning Nr. Beskrivelse af tilslutning
1 Interfaceboard til hotend-varmeenhed 4 Toolhead-kamera 7 Køleblæser til hotend - venstre
2 Extruder interfaceboard 5 Køleblæser til hotend - højre
3 Extruderens servomotor 6 Flow blocker-enhed

Trin 5. Monter skærearmsenhederne

Genmonter venstre og højre skærearmsenhed.

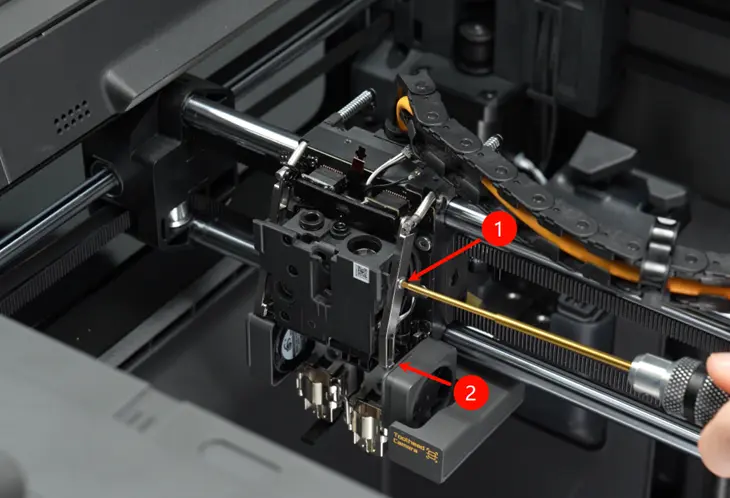

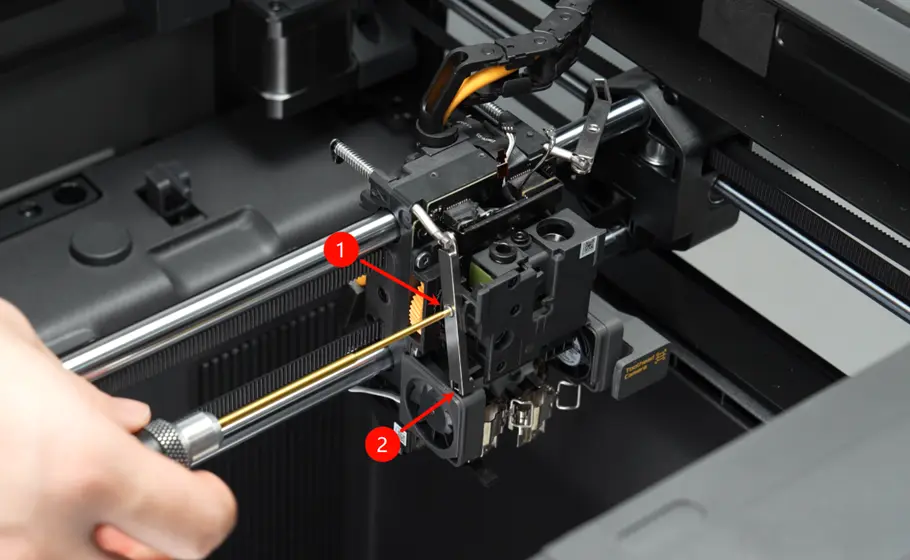

Montering af venstre skærearm Montering af højre skærearm

Sørg for, at håkket i den nederste ende af skærearmen griber korrekt fat i håndtaget på skæreenheden, ellers vil armen ikke kunne trække håndtaget til at klippe filamentet.

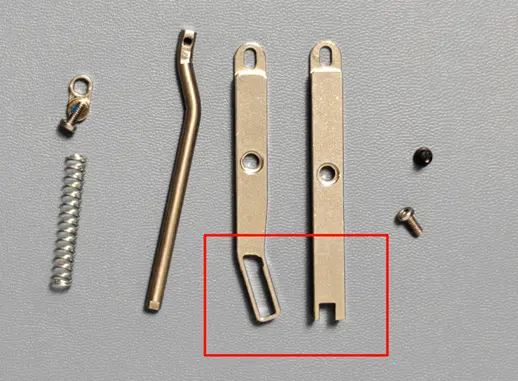

Vær opmærksom på mellemrummet

Trin 6. Monter toolheadets kappe

Se Udskiftning af toolhead-kappe til X2D for at montere toolheadets kappe.

Sådan kontrollerer du, at det virkede

✅ Tilslut strøm, tænd printeren, kør kalibrering, og kontroller, at kalibreringen gennemføres korrekt.

  • Hvis du støder på problemer, så gennemgå dine trin igen, og tjek alle forbindelser, før du prøver igen. Hvis problemerne fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
