Udskift PTFE-slangestik (buffer) til X2D

PTFE-slangestik (buffer)

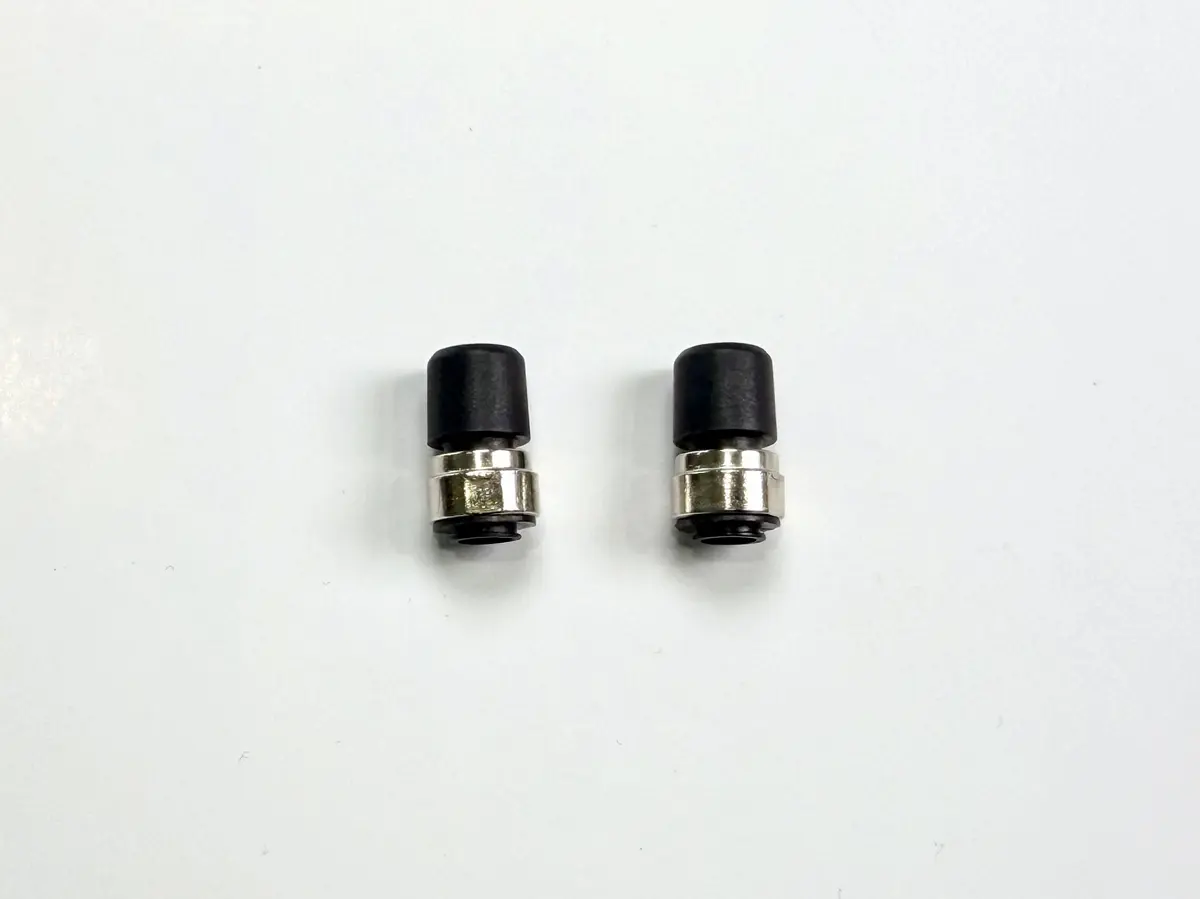

PTFE-slangestikket, der bruges på X2D-filamentbufferen, er vist på figuren nedenfor. Denne artikel beskriver, hvordan du udskifter denne reservedel.

Hvornår skal det udskiftes

• PTFE-slangestikket er beskadiget eller løsnet.

Kontakt os ved at oprette en supportticket for at få et PTFE-slangestik.

Nødvendigt værktøj og materialer

• PTFE-slangestik
• H2.0 og H1.5 unbrakonøgler

Sikkerhedsadvarsel

Vigtig påmindelse!

Før du udfører vedligeholdelse på printeren og dens elektroniske komponenter (herunder kablet til toolhead), skal du slukke for printeren og afbryde strømforsyningen for at undgå kortslutninger, der kan give yderligere skade på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, skal du først kontrollere temperaturen på hotend og varmeplade. Undgå at arbejde ved høje temperaturer. Hvis det er nødvendigt at arbejde ved høje temperaturer, så bær varmebestandige handsker for at sikre sikkert og effektivt vedligeholdelsesarbejde.

Adskil bufferen

Trin 1: Afmonter bufferen

Se Udskiftning af X2D-bufferen for at afmontere filamentbufferen og dens forbindelseskabel fra printeren.

Trin 2: Afmonter det sorte tophus og kredsløbskortet

Læg filamentbufferen på en plan overflade ved adskillelse og samling for at undgå at miste fjederen og magneten nedenunder, når kredsløbskortet er fjernet.

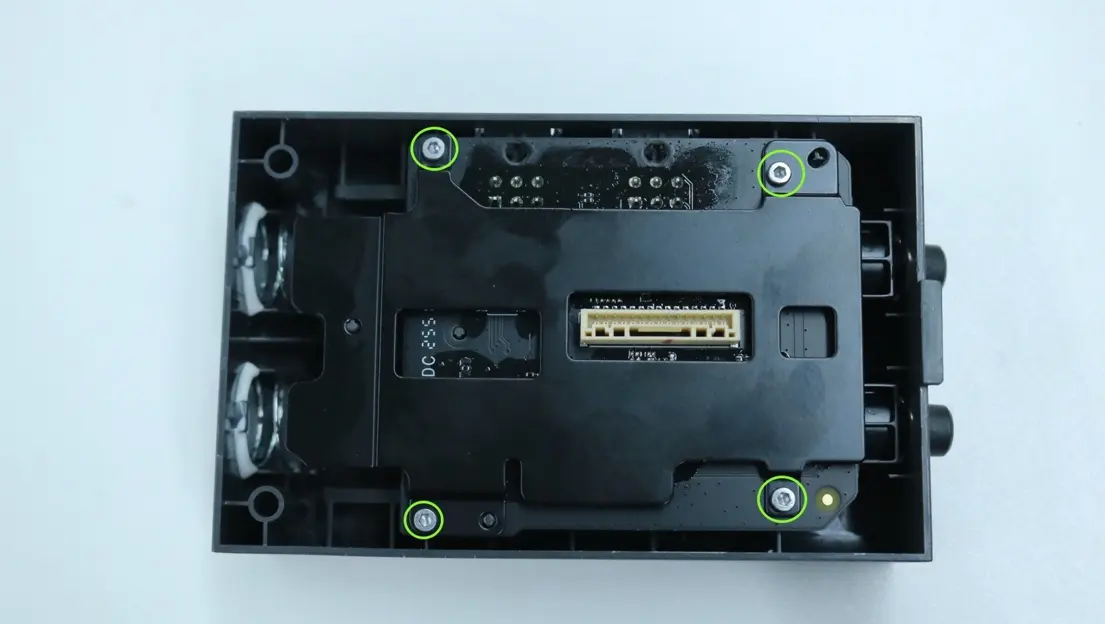

1. Brug en H1.5 unbrakonøgle til at fjerne de 4 skruer, der fastgør det sorte tophus og kredsløbskortet.

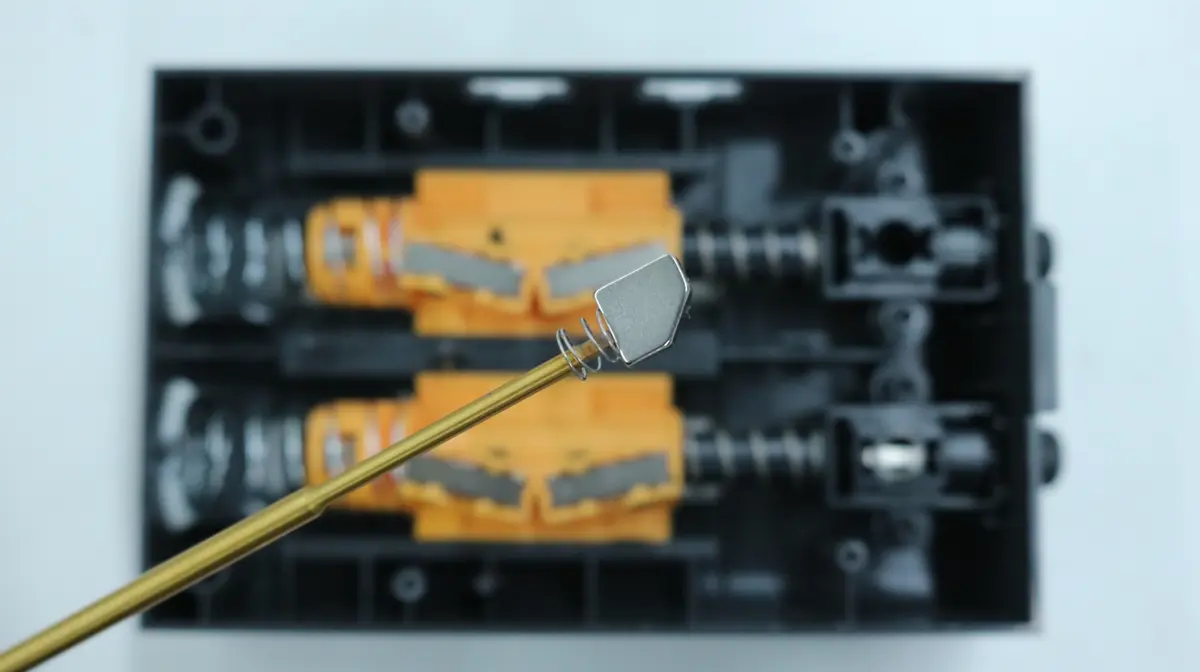

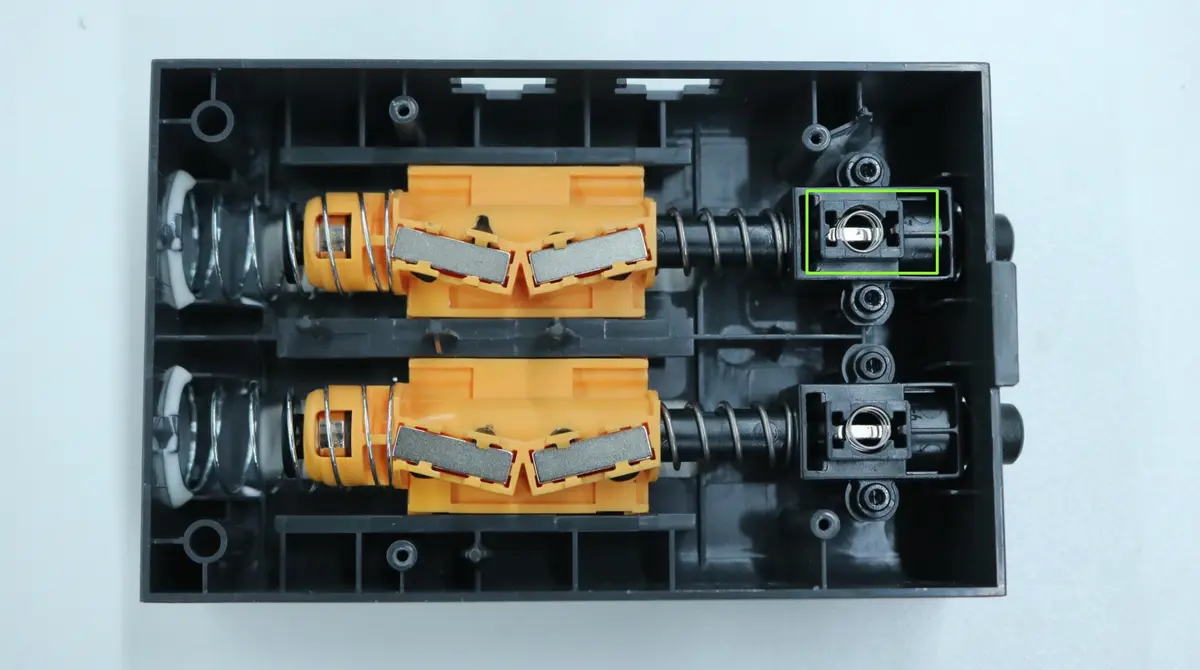

2. Fjern det sorte tophus og kredsløbskortet. Tag forsigtigt fjederen og magneten ud af den øvre og nedre filamentslange, og opbevar dem sikkert.

Trin 3: Afmonter PTFE-slangestikket

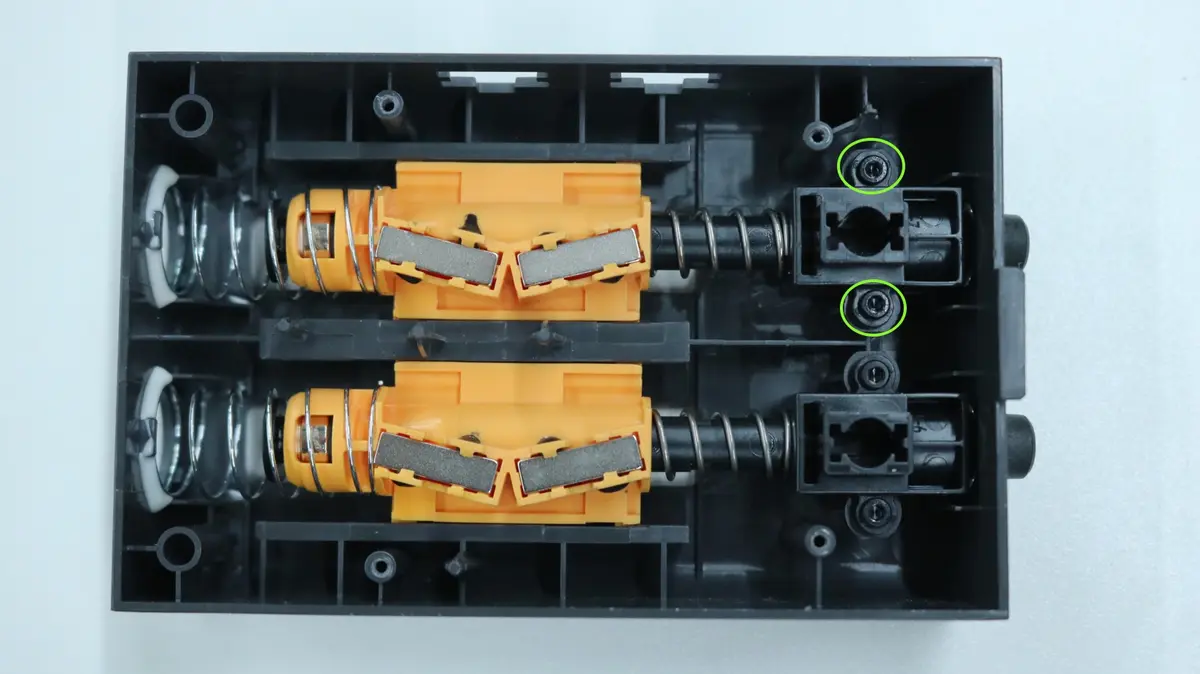

1. Brug en H1.5 unbrakonøgle til at fjerne de 2 skruer, der fastgør filamentslangen.

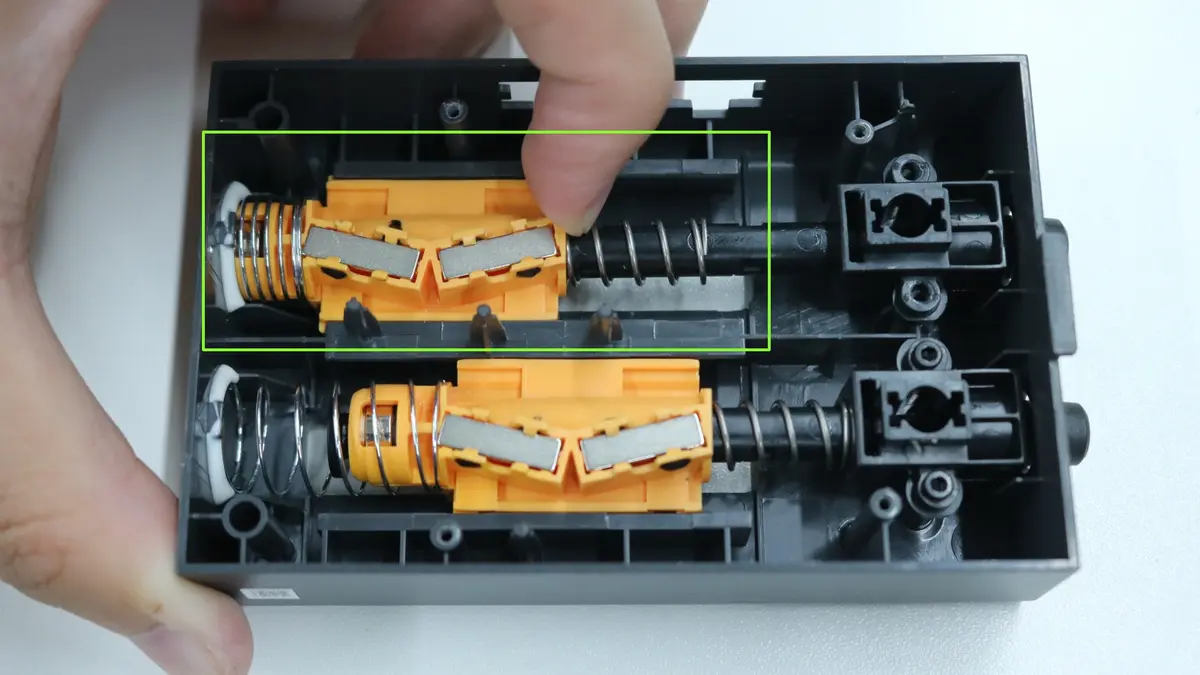

2. Skub den gule slæde og fjederen på filamentslangen til den modsatte yderposition.

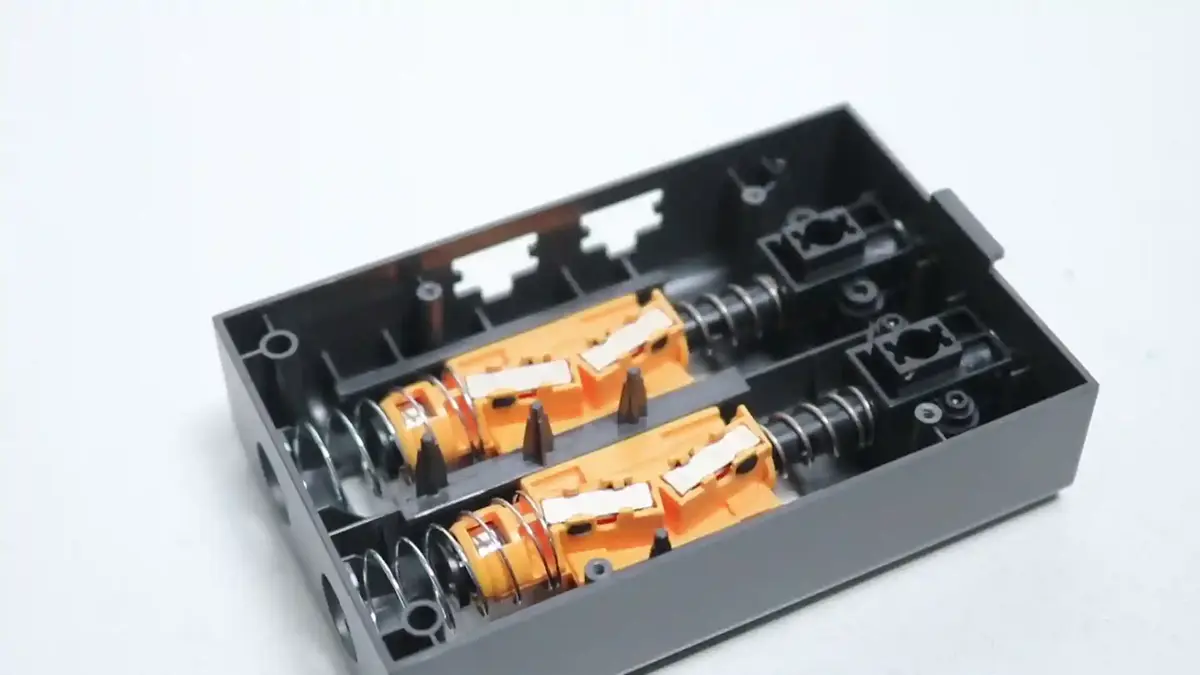

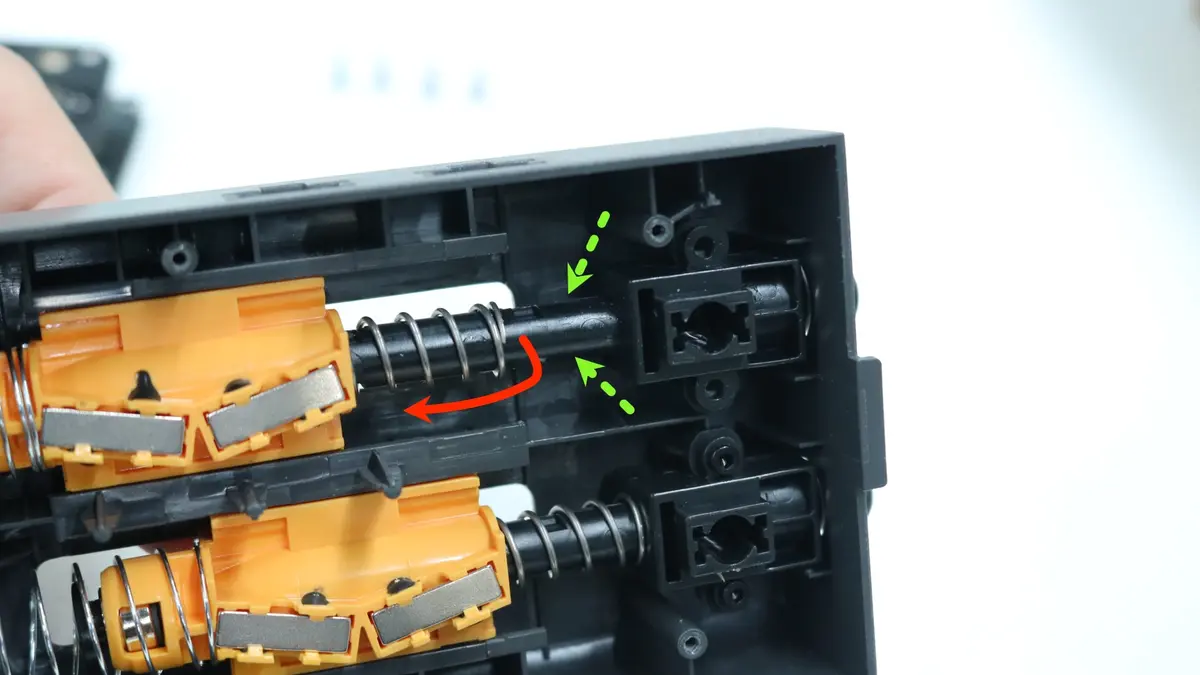

3. Klem filamentslangen som vist med de grønne markeringer. Tryk som vist med de røde markeringer, træk filamentslangen udad, og skub den derefter mod midten.

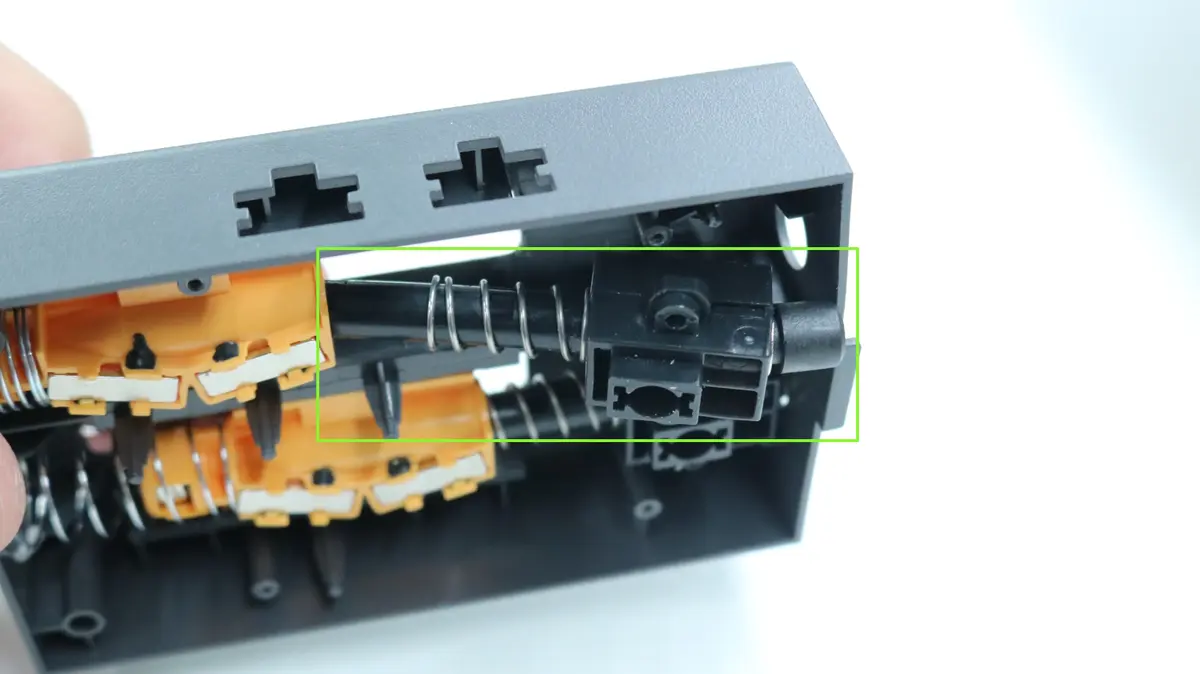

4. Træk derefter langsomt den sorte filamentslange udad for at fjerne den.

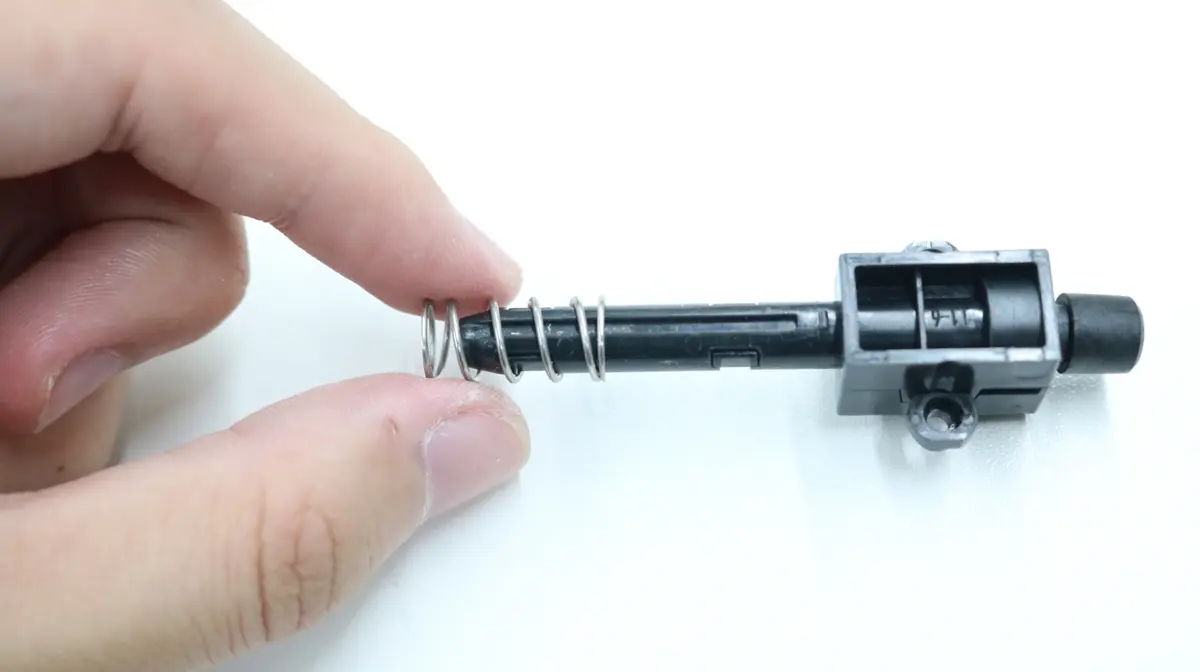

5. Fjern fjederen.

6. Brug en pincet til at lirke filamentslangen op og fjern PTFE-slangestikket.

Saml bufferen

Trin 1: Monter fremførings-pneumatikstikket

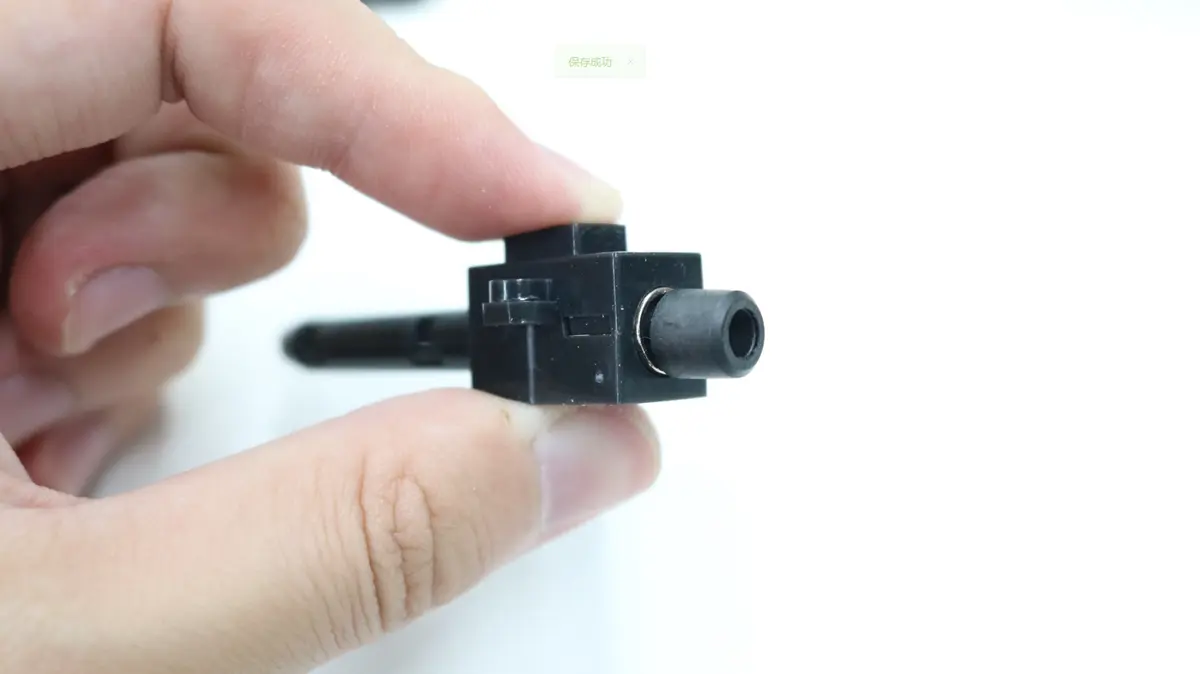

1. Brug samme metode til at montere det nye PTFE-slangestik tilbage i filamentslangen.

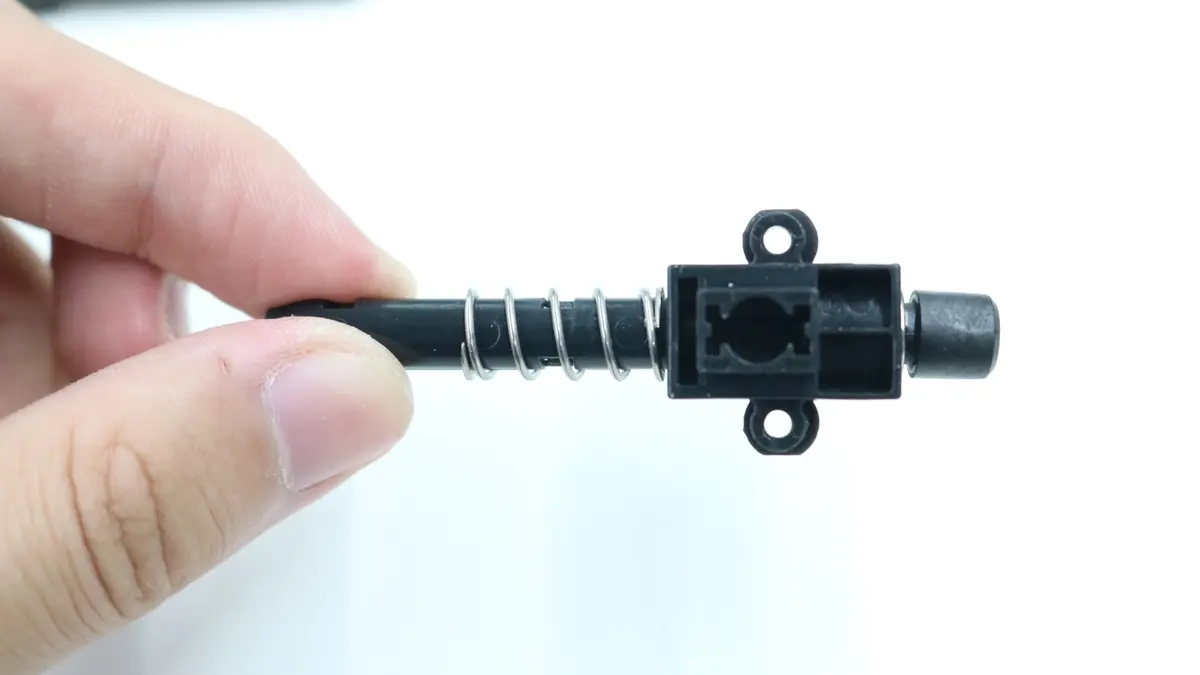

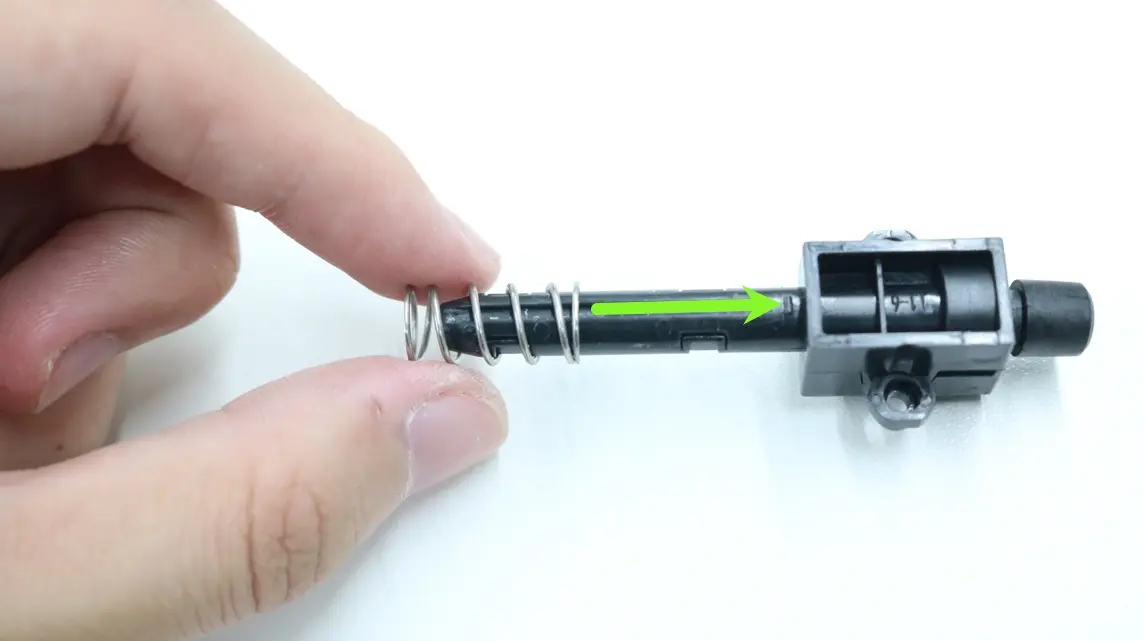

2. Monter fjederen tilbage i filamentslangen, og bemærk, at der er en lille fremspring på slangen, der fastholder fjederen.

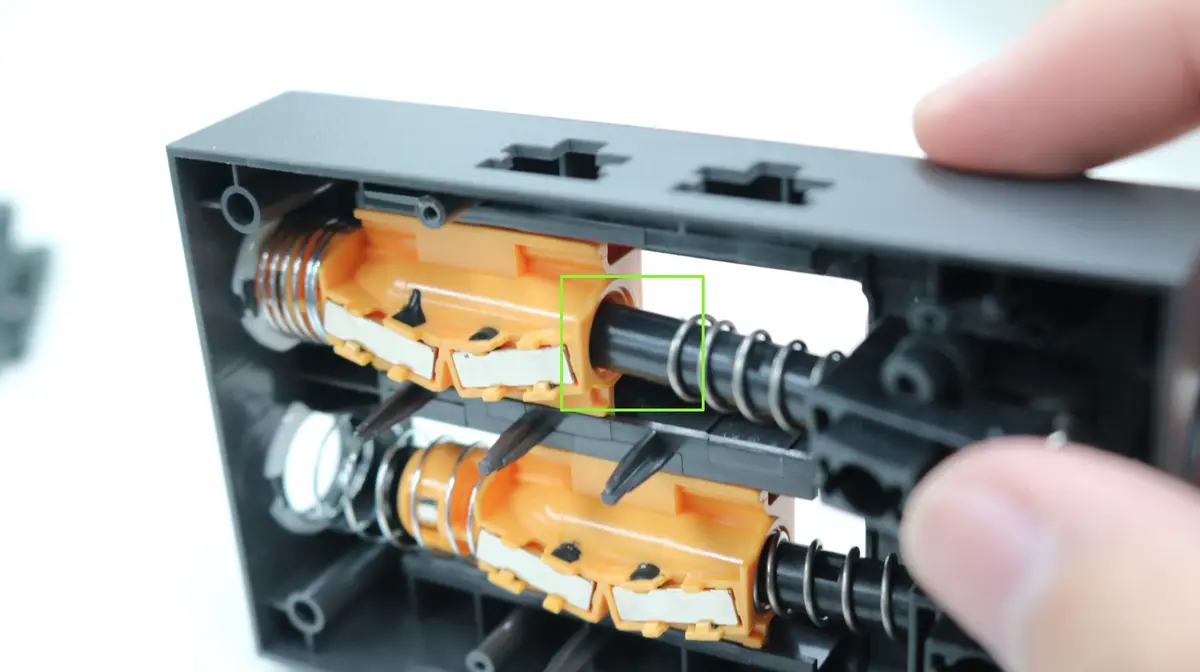

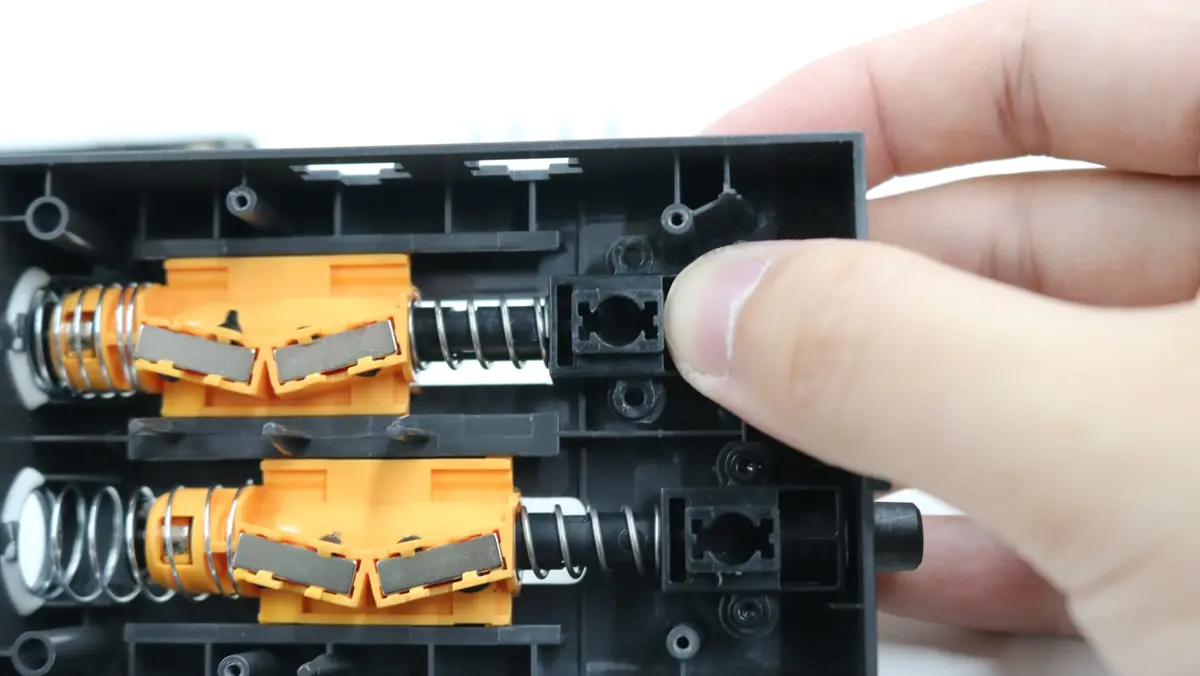

3. Sæt forsigtigt filamentslangen ind i den gule slæde.

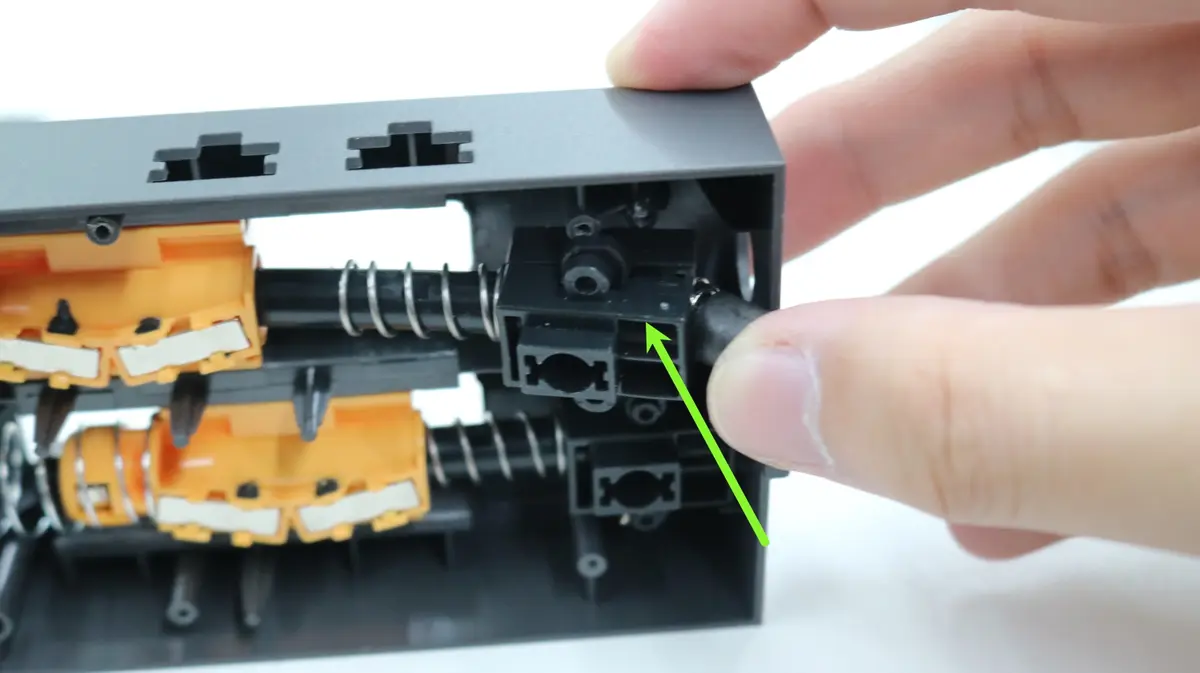

4. Tryk langsomt på toppen af filamentslangen for at montere den igen.

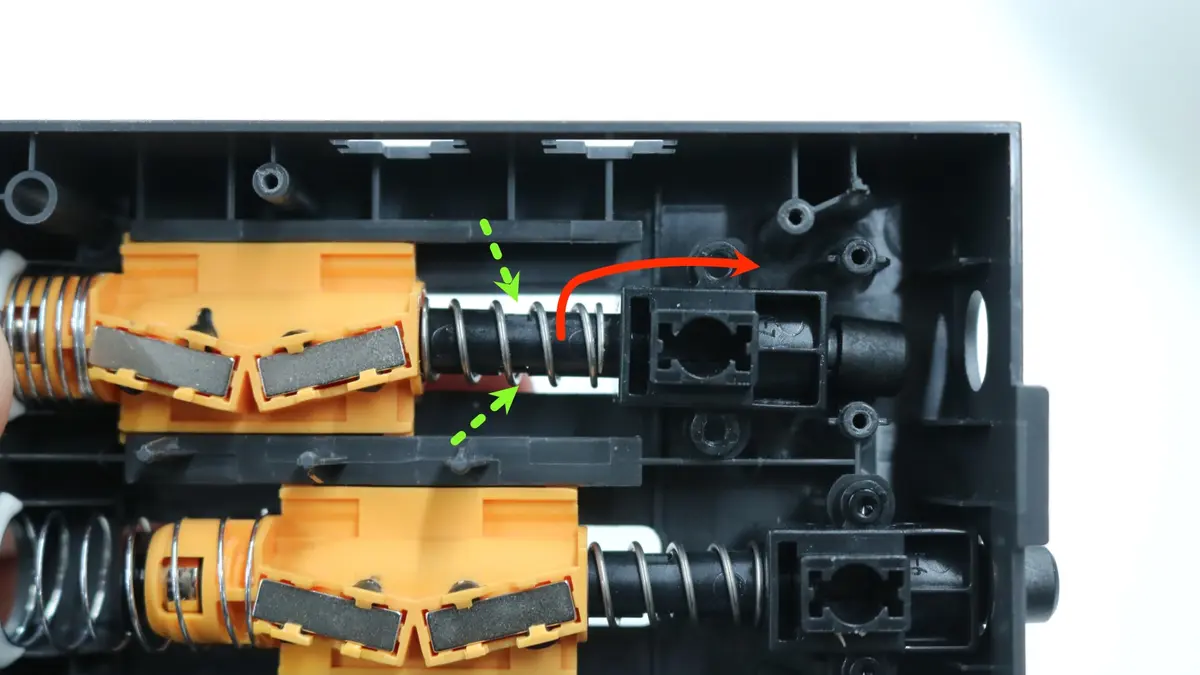

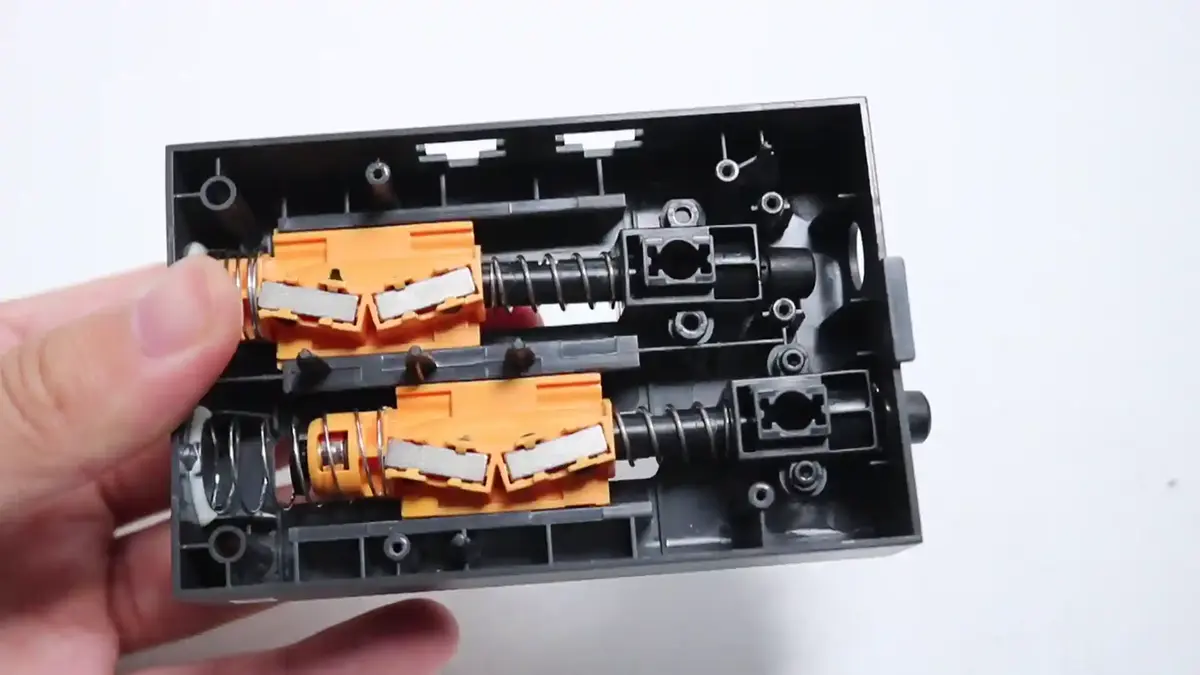

5. Klem filamentslangen som vist med de grønne markeringer, tryk som vist med de røde markeringer, træk patronen lidt udad, og skub den derefter til højre.

Trin 2: Monter det sorte tophus og kredsløbskortet

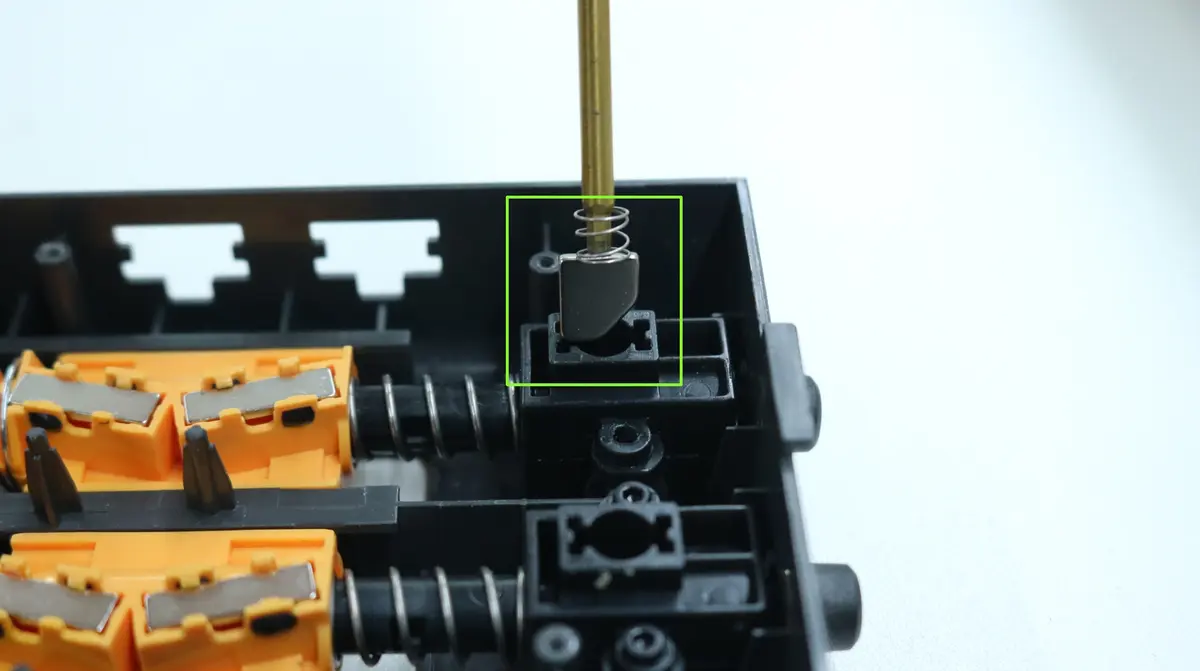

1. Brug en unbrakonøgle til at montere magneten igen, og vær opmærksom på magnetens retning.

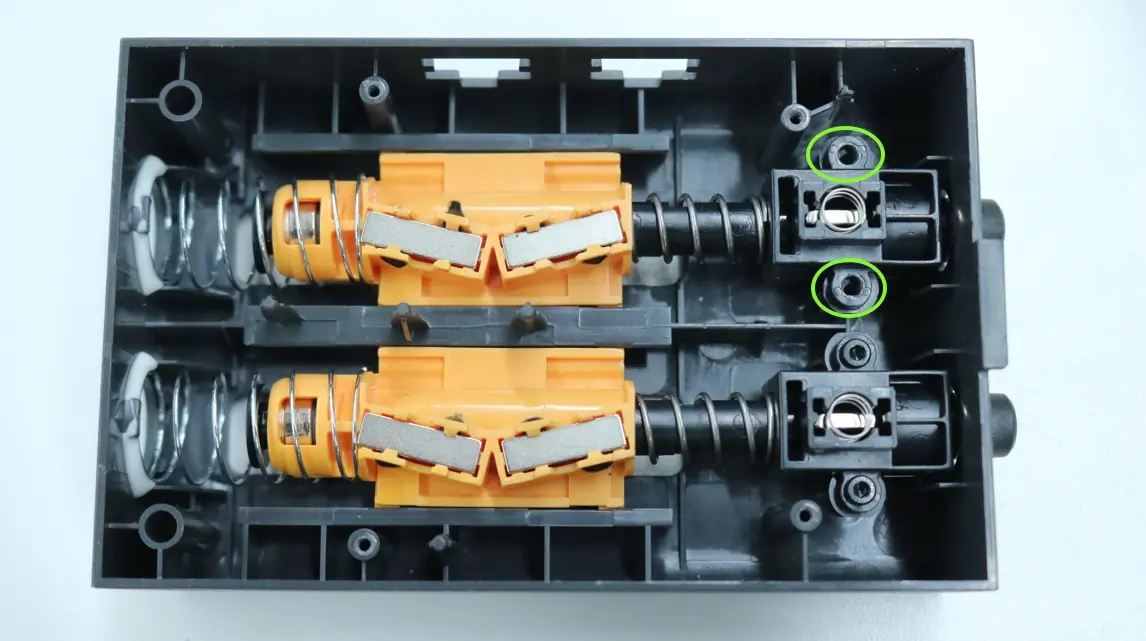

2. Monter skruen, der fastgør filamentslangen.

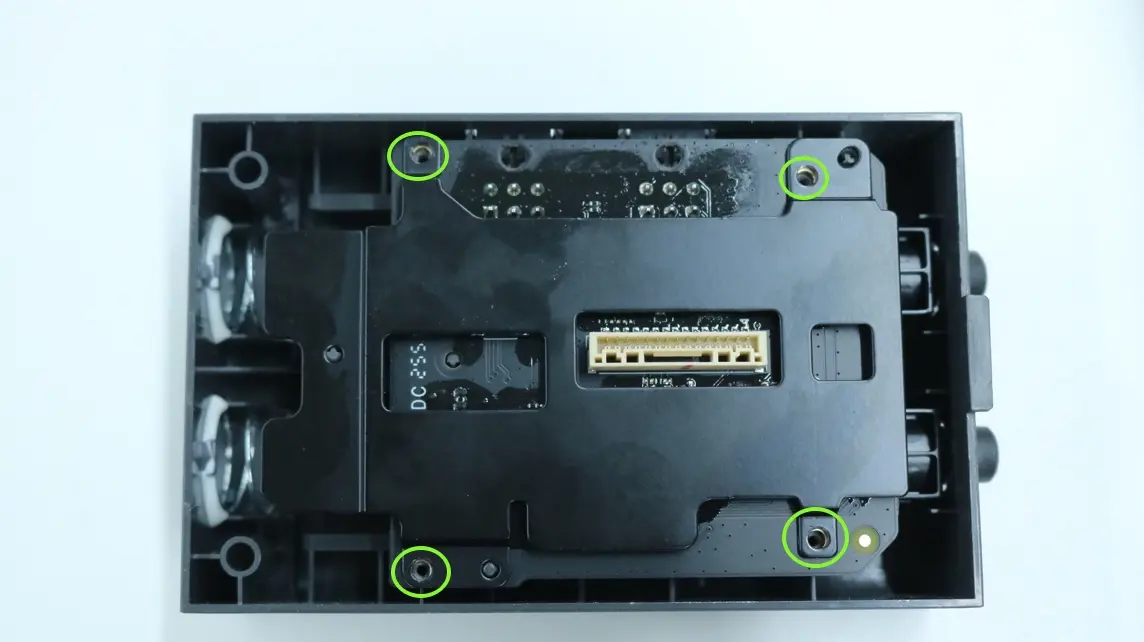

3. Monter kredsløbskortet og det sorte tophus i rækkefølge, og spænd de 4 fastgørelsesskruer med en H1.5 unbrakonøgle.

Trin 3: Monter bufferen

Se Udskiftning af X2D-filamentbufferen for at montere bufferen tilbage på printeren og forbinde AMS og PTFE-slangen.

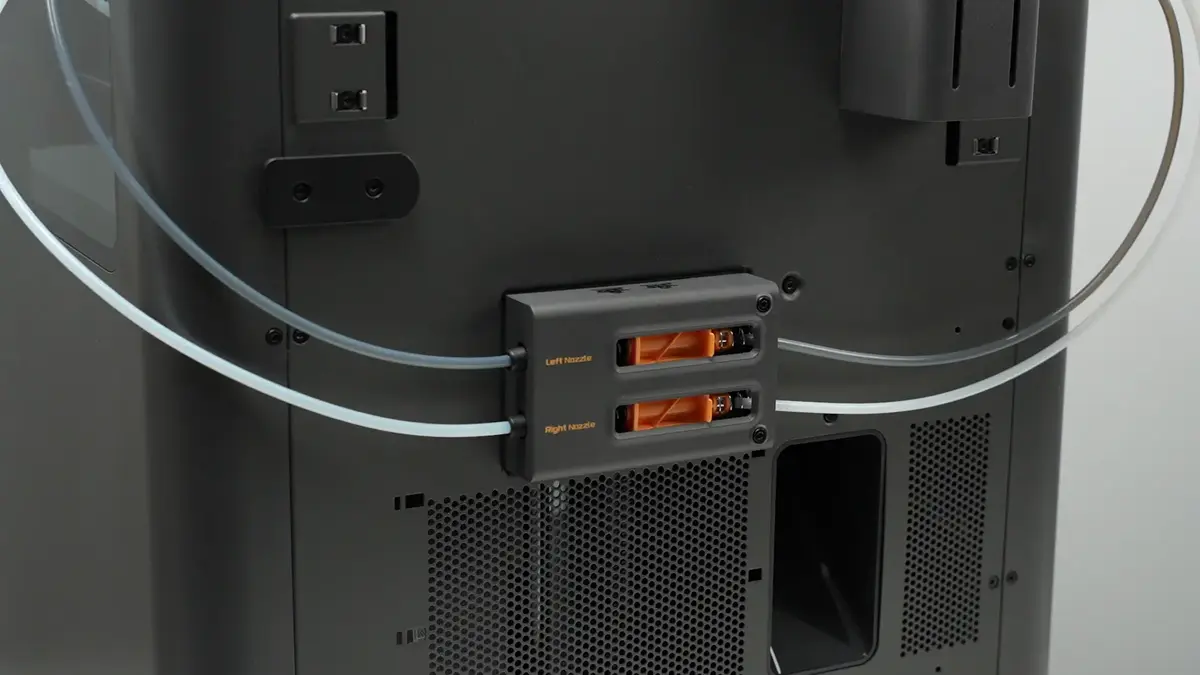

Funktionstest

1. Når PTFE-slangen er monteret, så træk forsigtigt udad i den.
2. Tryk på den sorte lås for at fjerne slangen.

Hvis stikket holder korrekt fast i PTFE-slangen og ikke nemt kan fjernes uden at trykke på stikket, er reparationen gennemført.
