HMS_0300-2600-0001-0001 Lav signalfrekvens registreret på den venstre ekstruders eddy current-sensor. Sensoren kan være monteret for langt væk, eller sensoren kan sidde løst.

Beskrivelse af problemet

Det venstre hotend er fastgjort til hotend-varmelegemet med en låseclips. Det bevæger sig op og ned sammen med hotend-løftemodulet.
Når den venstre ekstruder er aktiv, sænker hotend-løftemodulet sig ned mod den bageste venstre eddy current-sensor på ekstruderen. Der holdes en bestemt afstand mellem dem. Efterhånden som ekstruderingskraften ændrer sig, ændrer denne afstand sig tilsvarende, hvilket giver systemet mulighed for at måle ekstruderingskraften.
Hvis sensoren registrerer et ekstruderingskraft-signal med en unormalt lav frekvens, udløser systemet en alarm. Varmepladen sænkes en smule, printopgaven stopper, og der vises en fejlmeddelelse på skærmen.

Mulige årsager:

1. Afstanden mellem den venstre eddy current-sensor på ekstruderen og hotend-løftemodulet er for stor.
2. Forbindelsen mellem den venstre eddy current-sensor på ekstruderen og TH-boardet sidder løst eller er afbrudt.

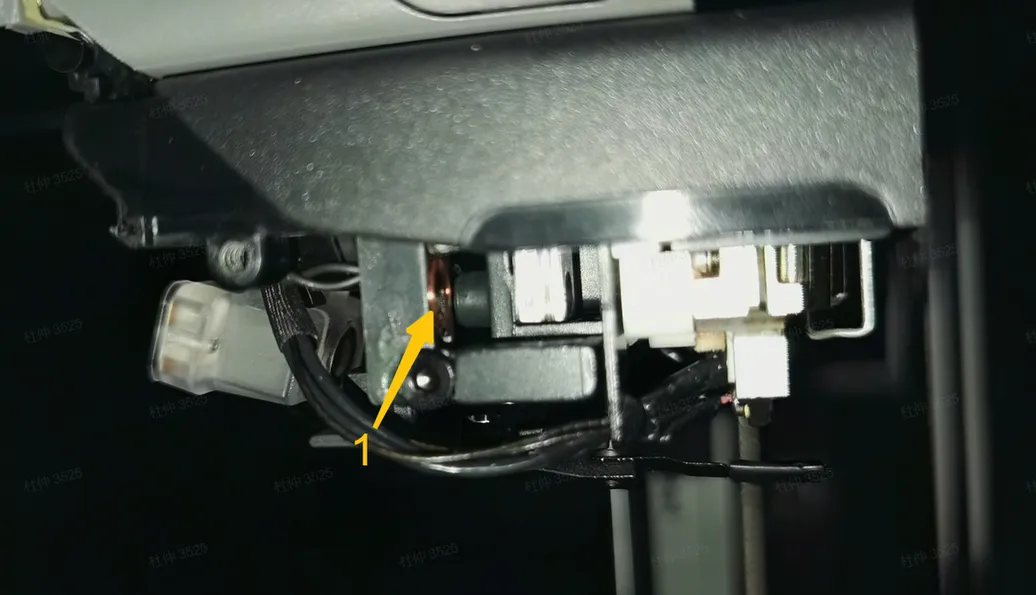

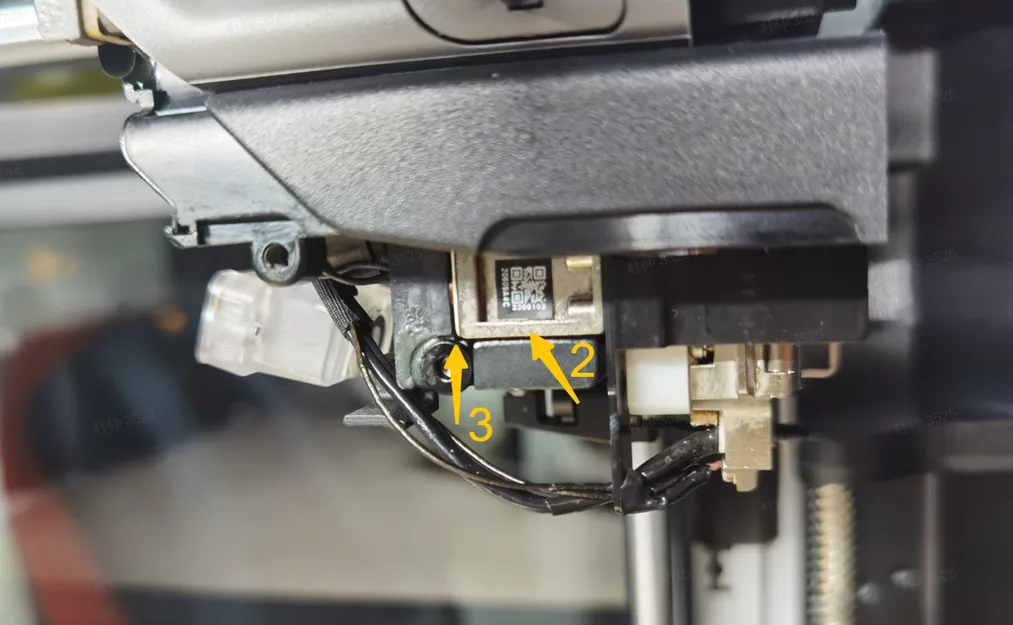

1. Venstre **extruder eddy current sensor** eddy current-spole	2. Hotend-løftemodul 3. Afstand mellem eddy current-spole og løfteslider

Fejlsøgning

❗ Sørg for, at printeren er slukket, før du afmonterer toolheadet.

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle
• Almindeligt A4-printpapir

Løsninger

Du kan justere rækkefølgen af disse løsninger efter behov.

Trin 1. Kontrollér afstanden mellem eddy current-spolen og løfteslideren

1. Se Wiki-siden Udskift luftkanalen til delkøleblæseren på H2-serien for at fjerne luftkanalen til delkøleblæseren.
2. Kontrollér afstanden mellem den venstre eddy current-sensor på ekstruderens eddy current-spole og den venstre hotend-løfteslider. Det normale afstandsinterval:
   • Med den venstre ekstruder i arbejdsposition.
   • To lag almindeligt printpapir (samlet tykkelse: 0,2 mm) kan glide let igennem.
   • Tre lag printpapir (samlet tykkelse: 0,3 mm) kan ikke føres ind eller giver mærkbar friktion, når de indføres.
3. Prøv forsigtigt at spænde skruen (se Figur 2 nedenfor) med en H2 unbrakonøgle for at kontrollere, om den sidder løst.

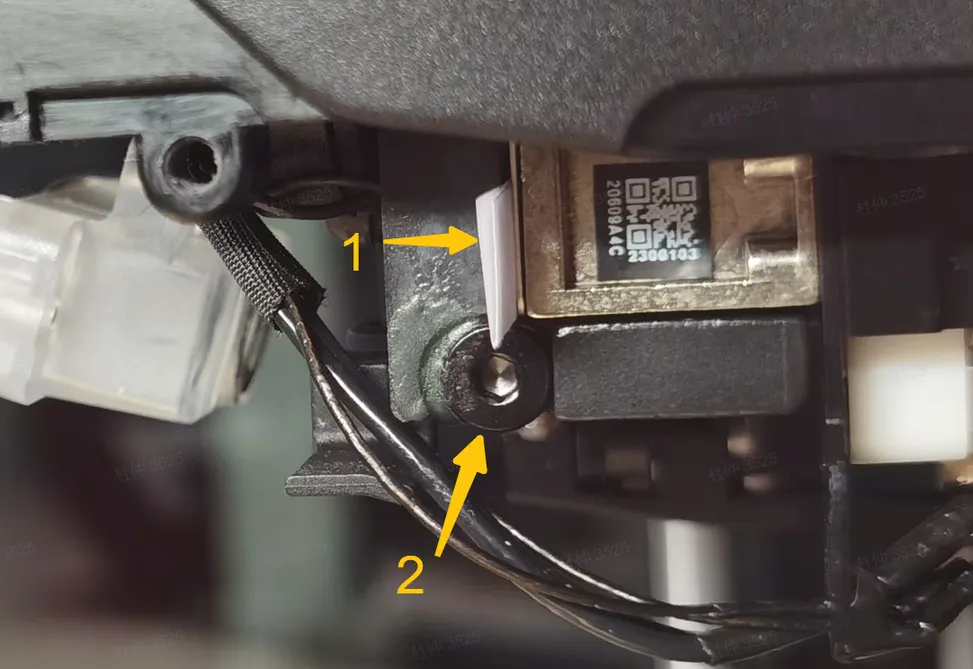

1 - To lag almindeligt A4-papir 2 - Bageste låseskrue på spolebeslaget

4. Hvis afstanden er unormal, eller skruen sidder løst, justeres som følger:
   1. Løsn skruen og placér tre lag almindeligt printpapir (samlet tykkelse: 0,25-0,3 mm) mellem eddy current-spolen og løfteslideren.
   2. Skub spolebeslaget mod løfteslideren og spænd skruen.
   3. Efter tilspænding fjernes papiret, og afstanden bekræftes med kontrol af to og tre lag (som beskrevet ovenfor).
   4. Forsegl til sidst skruen med silikone i elektronikkvalitet eller UV-lim for at forhindre, at den løsner sig.
5. Hvis afstanden er normal, og skruen ikke sidder løst, fortsæt til Trin 2.

Trin 2. Kontrollér for løs forbindelse mellem den venstre eddy current-sensor på ekstruderen og TH-boardet

1. Se Trin 4-5 på Wiki-siden Afmontér H2D-toolheadet for at fjerne delkøleblæseren og dens TH-forbindelsesboard, så TH-boardet blotlægges.

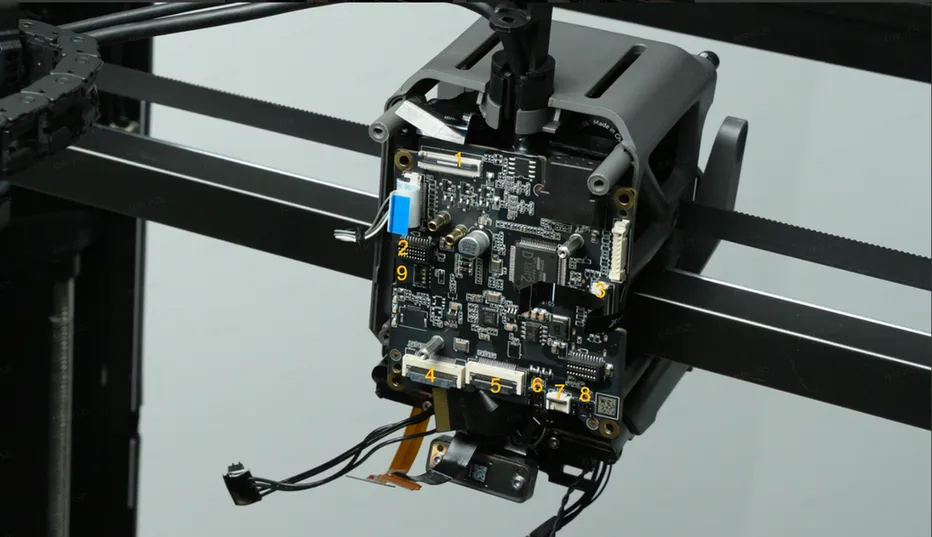

2. Undersøg stikket til den venstre eddy current-sensor på ekstruderen i bunden af TH-boardet (Stik 8 på billedet nedenfor).



3. Hvis stikket sidder løst på TH-boardet, sæt det på igen for at sikre en fast forbindelse, og fortsæt derefter til Trin 4 for at teste.

4. Hvis der ikke er løshed, kan den venstre eddy current-sensor på ekstruderen være beskadiget. Udskift sensormodulet, og fortsæt derefter til Trin 3.

Trin 3. Udskift den venstre eddy current-sensor på ekstruderen

(Udfør udskiftningen ved at følge den officielle servicemanual eller Wiki-guide.)

Trin 4. Montering og test af toolhead

1. Montér hotendet (delkøleblæseren og dens kanal kan sættes på igen efter test).
2. Skift til den venstre ekstruder på skærmen.
3. Udløs homing manuelt.
4. Hvis der ikke opstår nogen alarm, er testen vellykket.
5. Montér delkøleblæseren og dens kanal.

Hvis ovenstående løsninger ikke løser dit problem, så opret en ticket og upload printerens logfiler.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type problem.
