Udskiftning af X-aksens carbonstænger

X-aksens carbonstænger

X-aksens carbonstænger består primært af to Y-slædeenheder, et værktøjehoved-vognslager (inkl. extrudermotor og skærearm) og to carbonstænger.

Denne konstruktion er den samme for X-serien og P-serien. Når kabinettet er fjernet, er proceduren den samme.

Bemærk: Brug ikke fedt på carbonstængerne, da det giver abnorm modstand og er svært at rengøre.

Hvornår bruges denne guide?

• Abnorm modstand i carbonstængerne, som ikke bedres efter rengøring;
• Abnorm støj fra tomgangshjulene i X-aksens carbonstænger.

Nødvendige værktøj og materialer

• H1.5 unbrakonøgele
• H2.0 unbrakonøgele
• Flad skruetrækker (eller flade pincetter)
• Langnæbstang

Skrueliste

Sikkerhedsadvarsel

VIGTIGT!

Det er altafgørende at slukke for printeren inden ethvert vedligeholdelsesarbejde på printeren og dens elektronik, herunder værktøjehoved-kabler, da det kan medføre kortslutning at lade printeren være tændt under sådant arbejde, hvilket kan føre til yderligere elektronisk skade og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan du være nødt til at demontere nogle dele, herunder hot end. Denne proces kan eksponere kabler og elektroniske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikkomponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og føre til yderligere skader.

Det er derfor vigtigt at slukke for printeren og afbryde den fra stikket inden ethvert vedligeholdelsesarbejde. Det forebygger kortslutninger og skader på printerens elektronik. Herved kan du undgå potentiel skade på printerens elektroniske komponenter og sikre, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Har du spørgsmål eller bekvemer vedrørende denne guide, åbner du en ny sag på vores supportside, og vi vil svare så hurtigt som muligt og give dig den nødvendige hjælp.

Videovejledning

Bemærk:

1. For X1-serien findes der forskellige versioner af metalsidepanelerne. Videoen her er optaget med den nye version af metalsidepladen. Bruger din printer den gamle version, er der flere fastgørelsesskruer. Henvis til den relevante WIKI for den version.
2. Når du udskifter X-aksens carbonstænger på P1-serien, skal frontdækslet fjernes. Se P1-seriens frontdækselmontering for detaljer.

Trin 1 - Fjernelse (montering) af højre panel

Bruger du P1-serien, se Udskiftning af højre plastpanel - P1-serien.

Trin 2 - Fjernelse (montering) af glasfrontdøren

Bruger du P1-serien, se Udskiftning af glasfrontdøren.

Trin 3 - Fjernelse (montering) af venstre panel

Dette trin inkluderer fjernelse af bagpanelet og hjælpedelskøleblæseren.

Bruger du P1-serien, se Udskiftning af venstre plastpanel - P1-serien.

Trin 4 - Fjernelse (montering) af XY timing belt

Bemærk: Stram ikke skruerne ved de to spændingshjul under montering, da der kræves en kalibrering af beltespændingen efterfølgendende.

Trin 5 - Fjernelse (montering) af carbonstængerne

Bemærk: Denne video er baseret på X1-serien, men P1-serien vil være enklere, så vi har ikke lavet to sæt videoer. Vær opmærksom på forskellene.

Kalibrering efter udskiftning

Efter udskiftning af carbonstængerne skal beltene genkalibreres.

1. VIGTIGT: Sluk for printeren først.
2. Løsn de 4 skruer på beltespændingsenheden (fjern dem IKKE), bevæg derefter forsigtigt værktøjehovedet frem og tilbage nogle gange, og flyt det til agterenden af printeren. Stram herefter de 4 skruer igen. Fjedermekanismen i beltespændingsenheden vil spænde beltet til den korrekte spænding.
3. VIGTIGT: Overstram IKKE beltespændingsskruerne. Det kan forårsage skade og vil ikke give bedre resultater. Stram blot begge skruer som enhver anden skrue og undgå overtork.

Kontrol af funktionalitet

• Tilslut strømmen og start printeren;

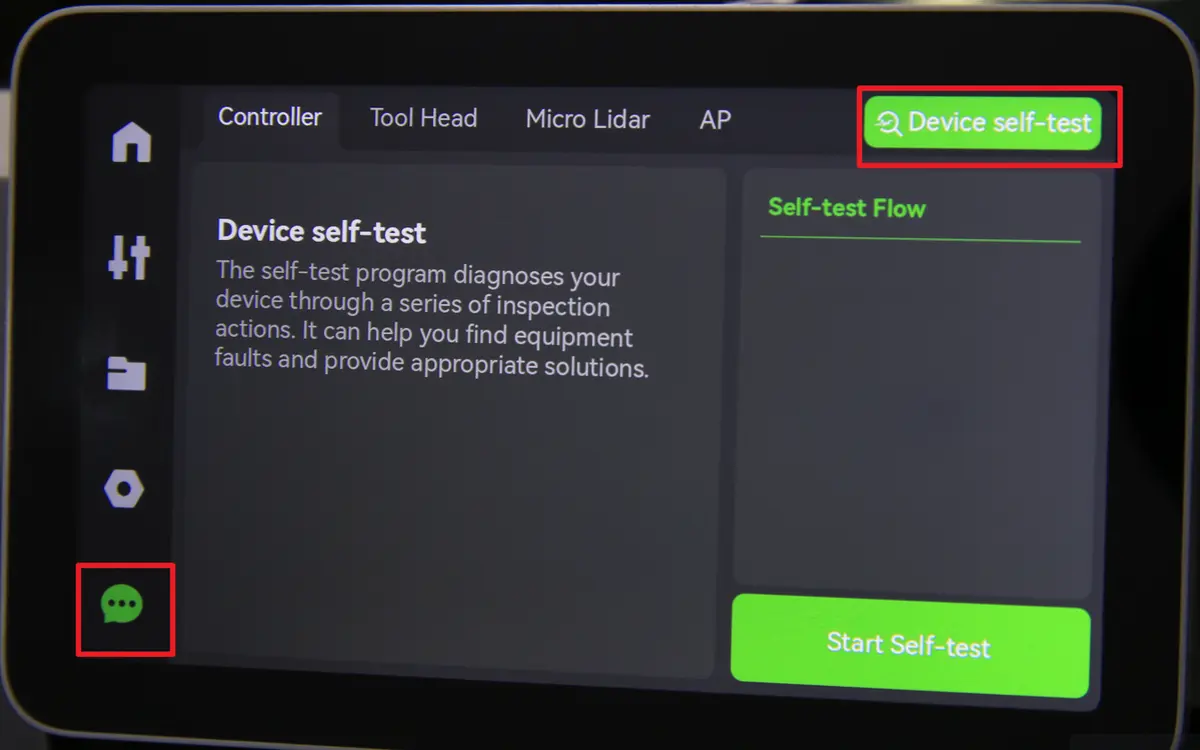

• Udfør enhedens selvtestproces for at bekræfte, at selvtesten er OK.

Oplever du problemer, gennemgå da dine trin og kontroller alle forbindelser, og prøv igen. Opstår der vedvarende problemer, kontakt da serviceteamet for yderligere hjælp.
