Udskiftning af Wi-Fi-antenne

Hvad det er

Wi-Fi-antennen er et elektronisk tilbehør, der bruges til at forbedre det tradlase netværkssignal. Wi-Fi-antennen pa X1-serien er monteret pa indersiden af frontdækslet og er forbundet til AP-bundkortet.

Hvornår skal denne guide bruges

1. Wi-Fi-antennekablet eller -stikket er beskadiget.

2. Wi-Fi-signalet er ustabilt eller svagt, og Bambu Labs servicehold har via loganalyse bekræftet, at det er et problem med Wi-Fi-antennen.

Nødvendigt udstyr og materialer

• Ny Wi-Fi-antenne
• Varmluftpistol
• Pincet (flad)
• Silikonelim

Sikkerhedsadvarsel og maskinens tilstand inden start

Inden du begynder, skal du sørge for, at maskinen er slukket.

Vejledning

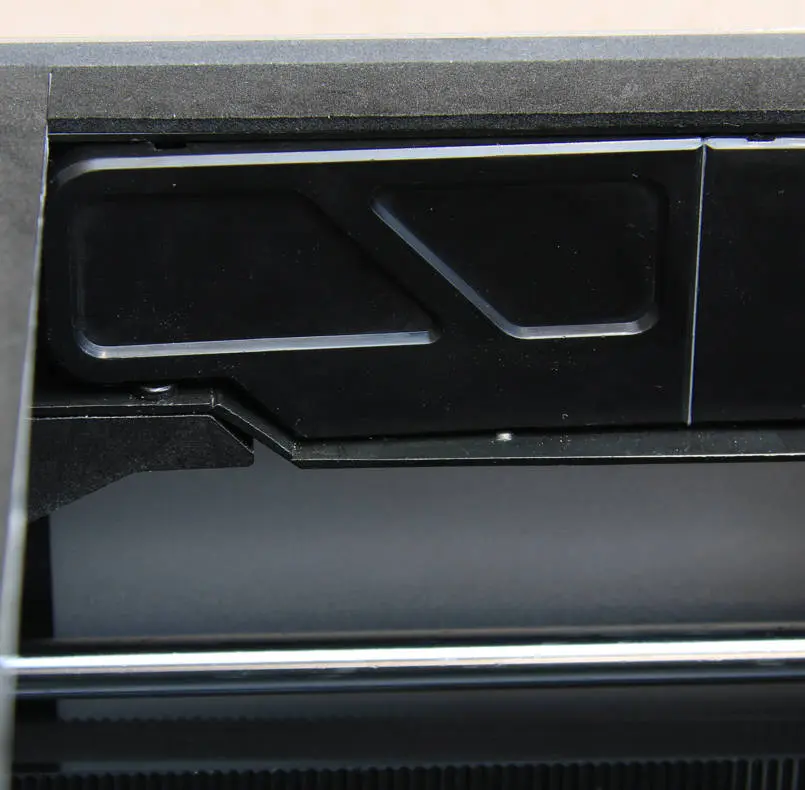

Trin 1 - Åbn AP-kortdækslet

Sluk for printeren, tag strømkablet ud, og fjern det øverste glasdæksel. Åbn derefter AP-kortdækslet som vist pa billederne nedenfor - det er placeret øverst til venstre pa maskinen.

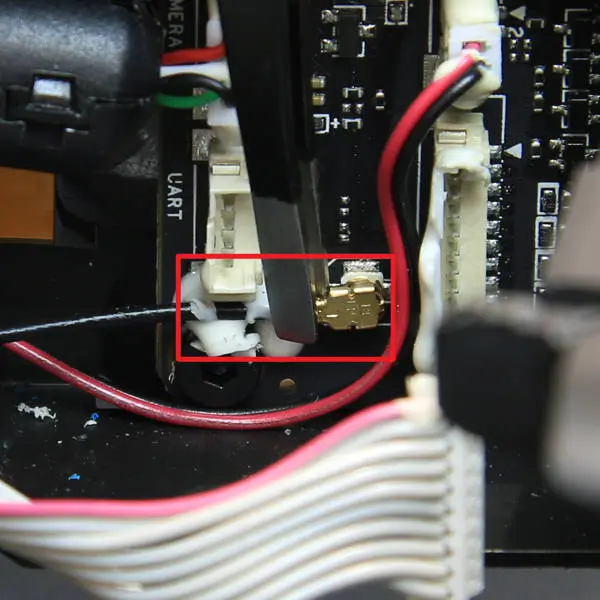

Trin 2 - Frakobl kablerne

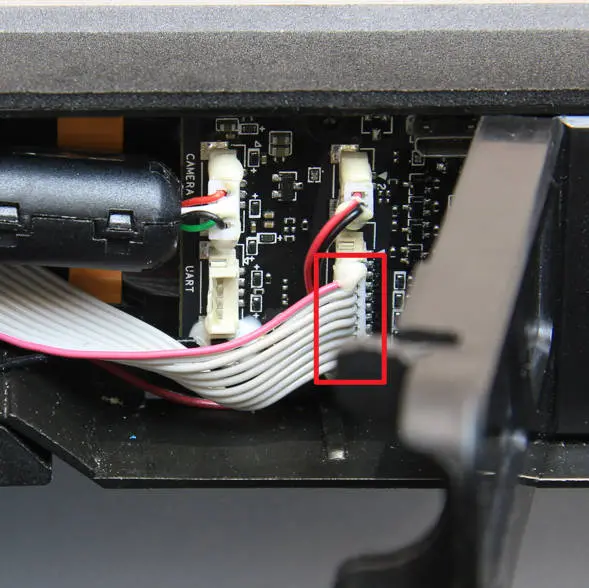

Brug en varmluftpistol til at blødgøre silikonelimen, der holder stikket fast; frakobl derefter knapkortets kabel. Fjern noget lim med pincetten, og frakobl Wi-Fi-kablet. Fjern til sidst Wi-Fi-antennekablet.

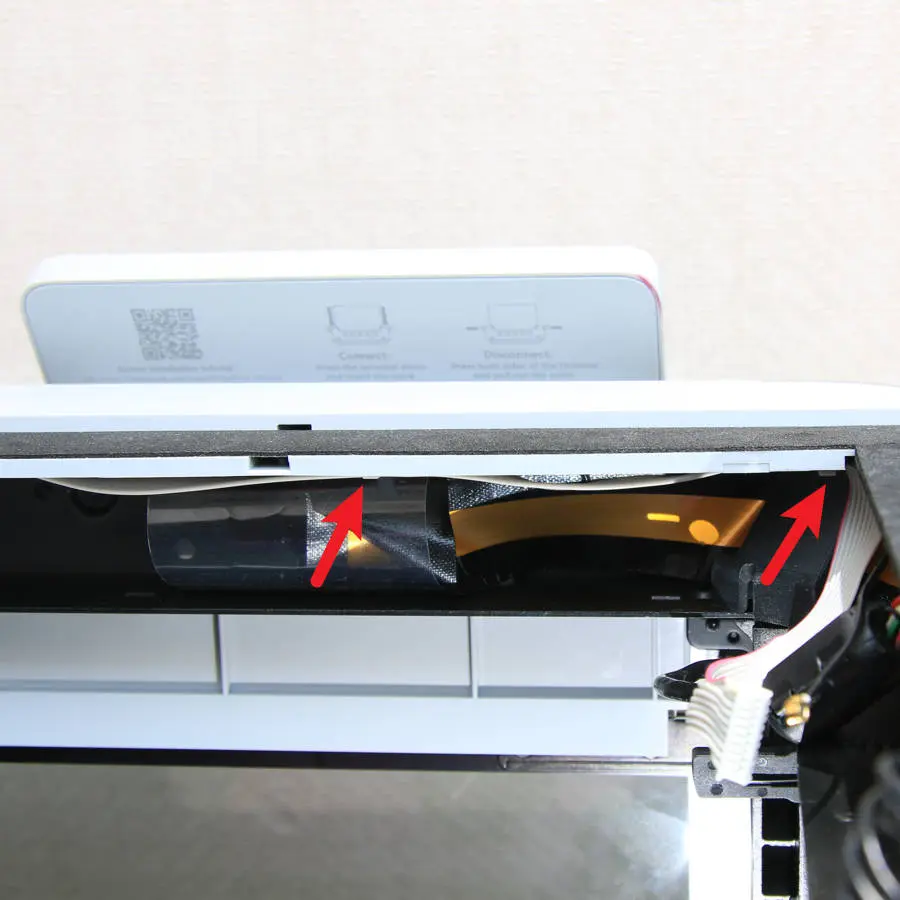

Trin 3 - Frigør kablerne

Frigør knapkortets kabel og Wi-Fi-antennekablet fra spændet i rækkefølge, og vær opmærksom pa spændets retning.

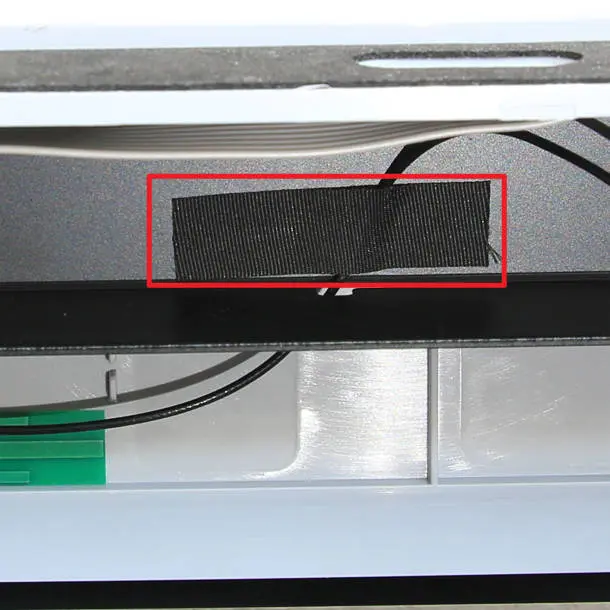

Trin 4 - Fjern Wi-Fi-antennen

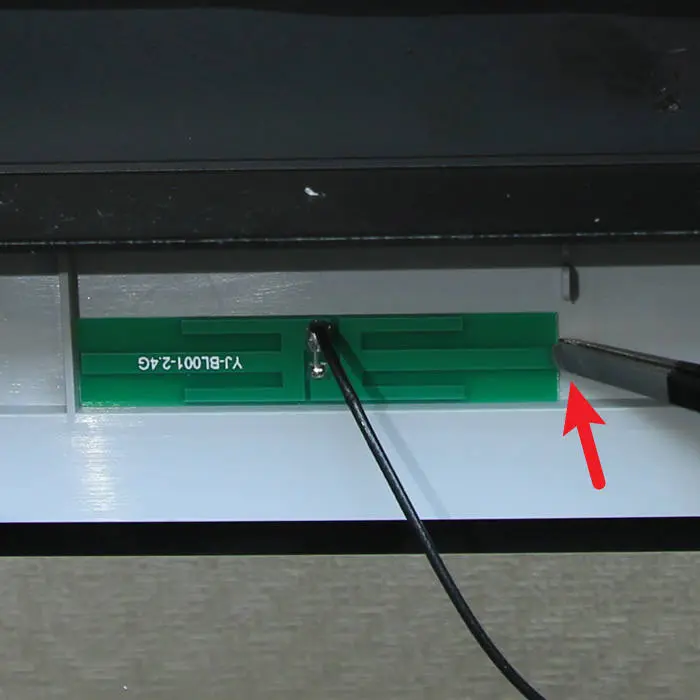

Fjern tapen, der holder antennekablet pa plads, og brug derefter pincetten til at løfte Wi-Fi-antennepladen, der er fastgjort med dobbeltklæbende tape, og fjern Wi-Fi-antennen.

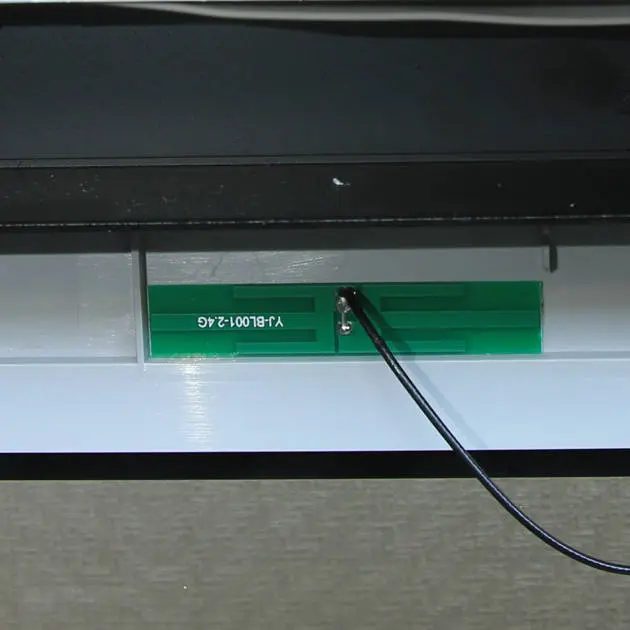

Trin 5 - Installer Wi-Fi-antennen

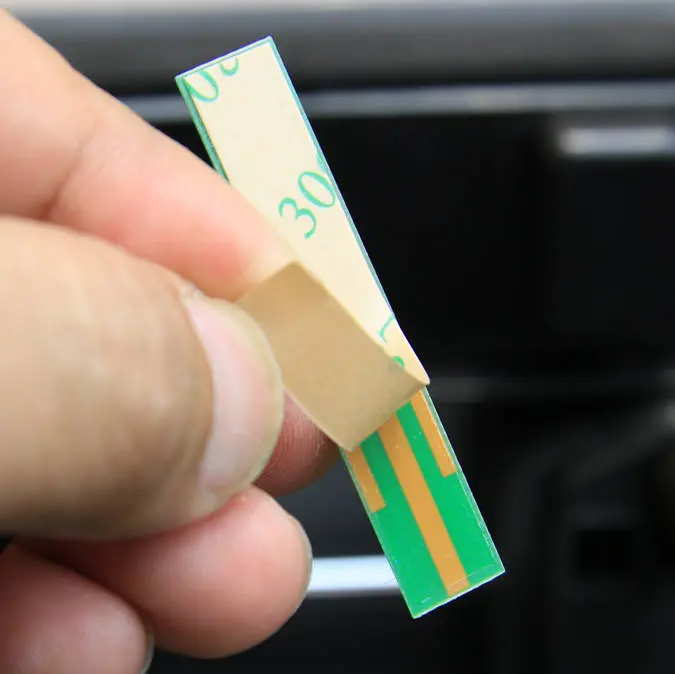

Klargør en erstatnings-Wi-Fi-antenne, fjern den beskyttende klistermærke, og fastgør antennepladen pa indersiden af frontdækslet som vist pa figuren nedenfor.

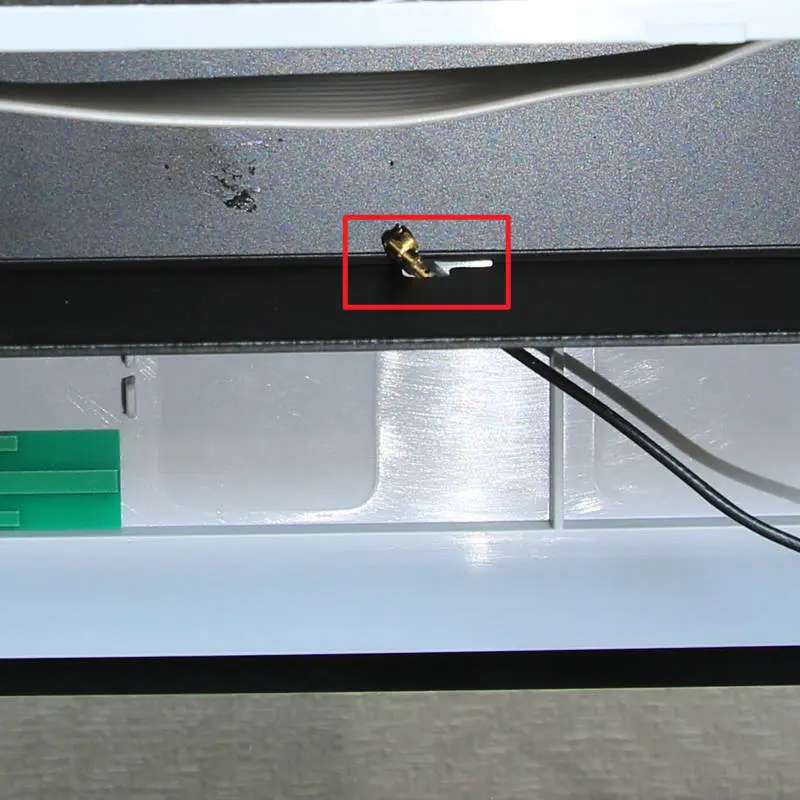

Trin 6 - Fastgør antennekablet

Fær kabelstikket gennem kabelhullet pa den forreste bjælke, og fastgør ledningerne med klæbetape.

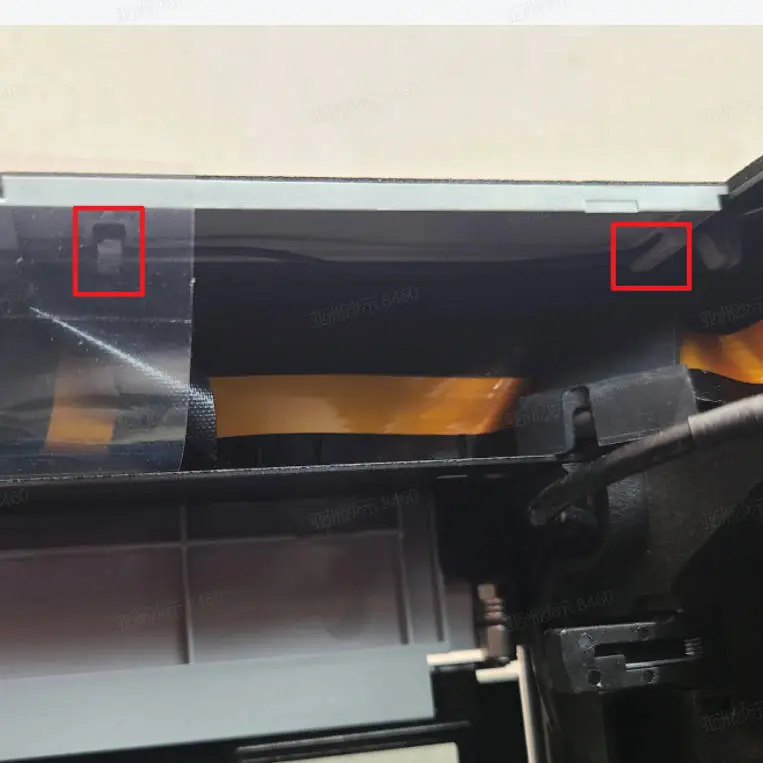

Trin 7 - Installer kablerne

Installer antennekablet og knapkortets kabel pa spændet pa frontdækslet i rækkefølge.

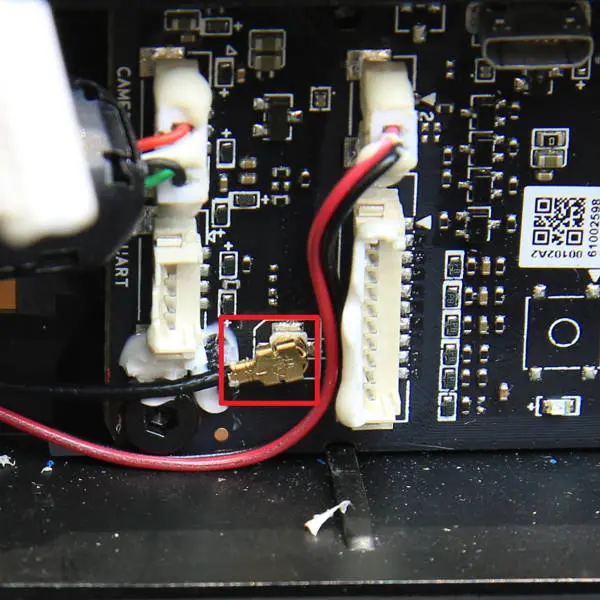

Trin 8 - Tilslut kablerne

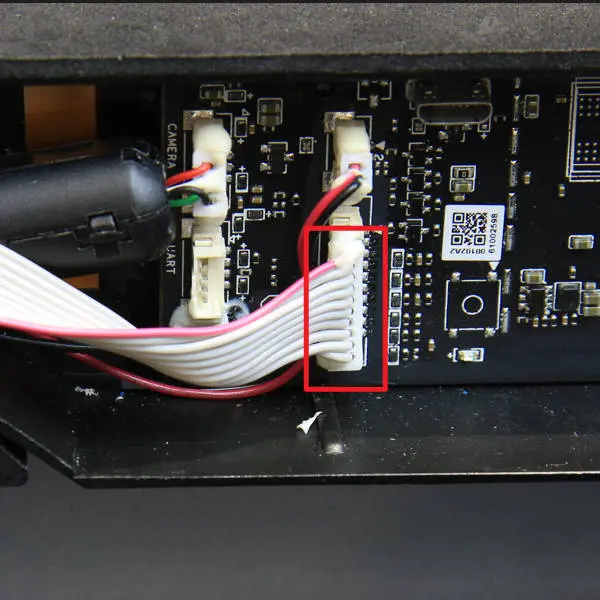

Juster Wi-Fi-antennens tilslutningsport, tilslut antennen til AP-kortet, og tilslut derefter knapkortets kabel. Det anbefales at paføre silikonelim for at styrke forbindelsen.

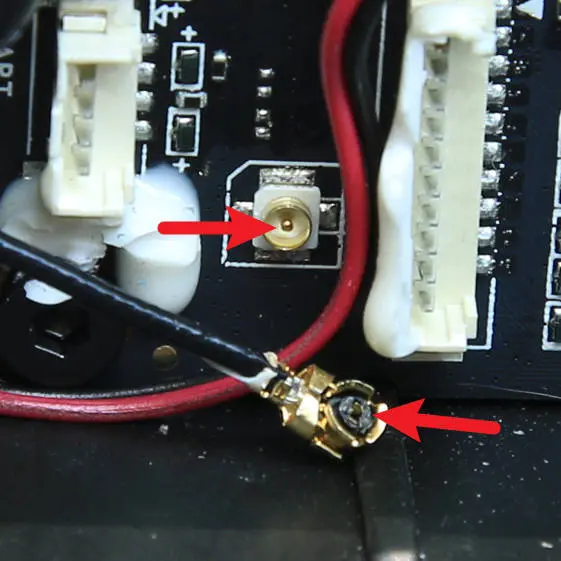

Bemærk: Nar du tilslutter antennen, skal du sørge for at justere den forst, inden du trykker, for at undga at beskadige stikket.

Trin 9 - Luk AP-dækslet

Tryk AP-dækslet sikkert pa plads, og sæt til sidst det øverste glasdæksel pa igen.

Kontrol af korrekt udforelse

Tilslut strømkablet, og tænd for strommen. Bekræft, at printeren kan registrere Wi-Fi-signalet normalt og gennemfore binding. Ellers skal du kontrollere alle forbindelser og forsøge igen. Hvis problemet fortsat opstår, skal du kontakte Bambu Labs servicehold for yderligere hjælp.
