Hvad det er

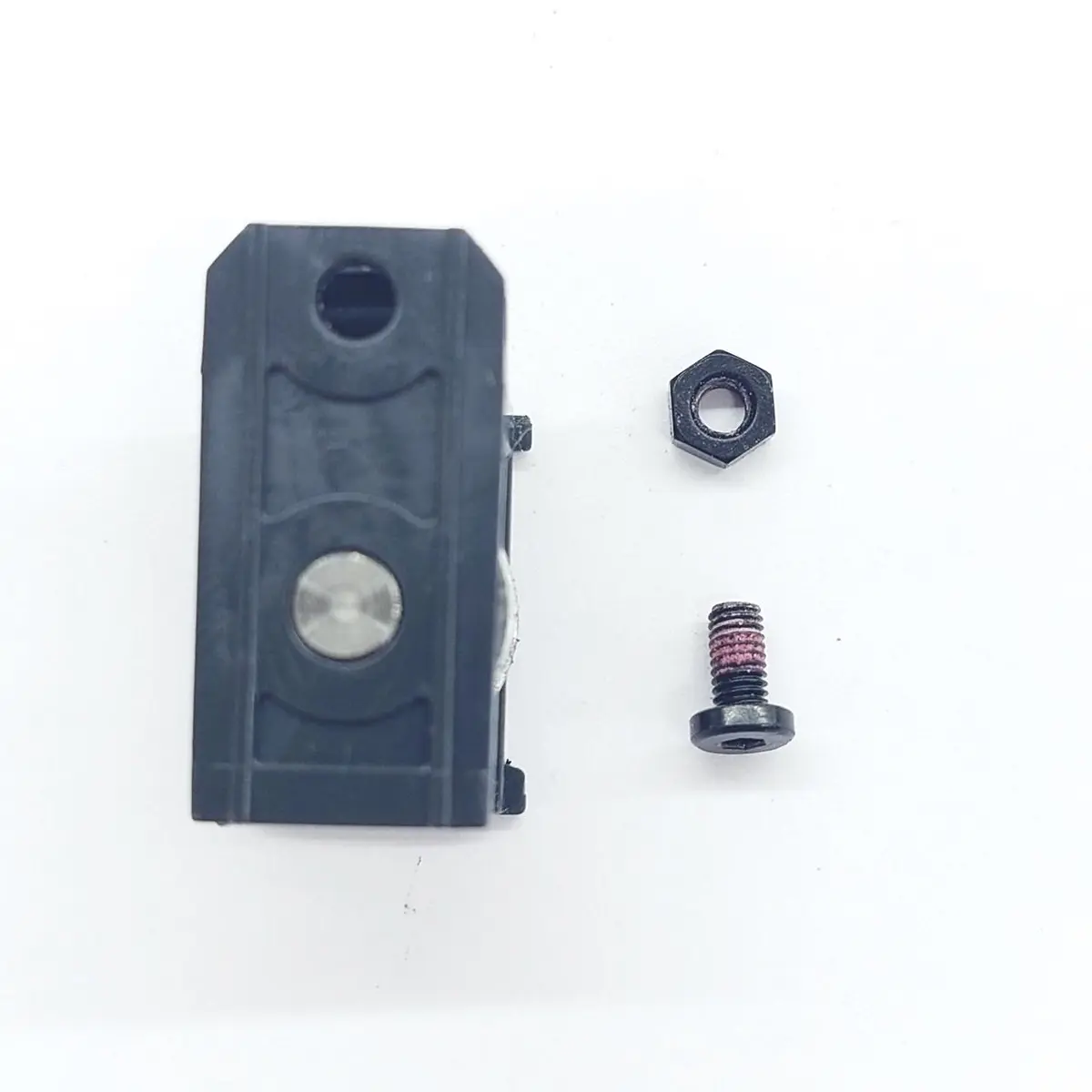

Z-spændestykket er en del, der monteres i bunden af printeren og bruges til at spænde Z-timingbæltet.

Hvornår skal du udskifte Z-spændestykket?

• Spændestykket laver unormal støj, der ikke kan løses med smøring
• Beskadiget leje i spændestykket

Nødvendigt værktøj og materialer

• H1.5 og H2.0 umbraco-nøgle
• Nyt Z-spændestykke

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, inden du udfører vedligeholdelsesarbejde på printeren og dens elektronik, herunder toolhead-ledninger. At lade printeren være tændt under sådant arbejde kan forårsage kortslutning, som kan medføre yderligere elektronisk skade og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan du blive bedt om at adskille visse dele, herunder hotend'en. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikkomponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skader.

Derfor er det vigtigt at slukke for printeren og frakoble den fra strømkilden, inden du udfører vedligeholdelsesarbejde. Dette forhindrer kortslutninger og skader på printerens elektronik. Derved kan du undgå potentielle skader på printerens elektroniske komponenter og sikre, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer angående denne vejledning, opret en ny sag på vores supportside, og vi vil gøre vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Betjeningsvejledning - Afmontering

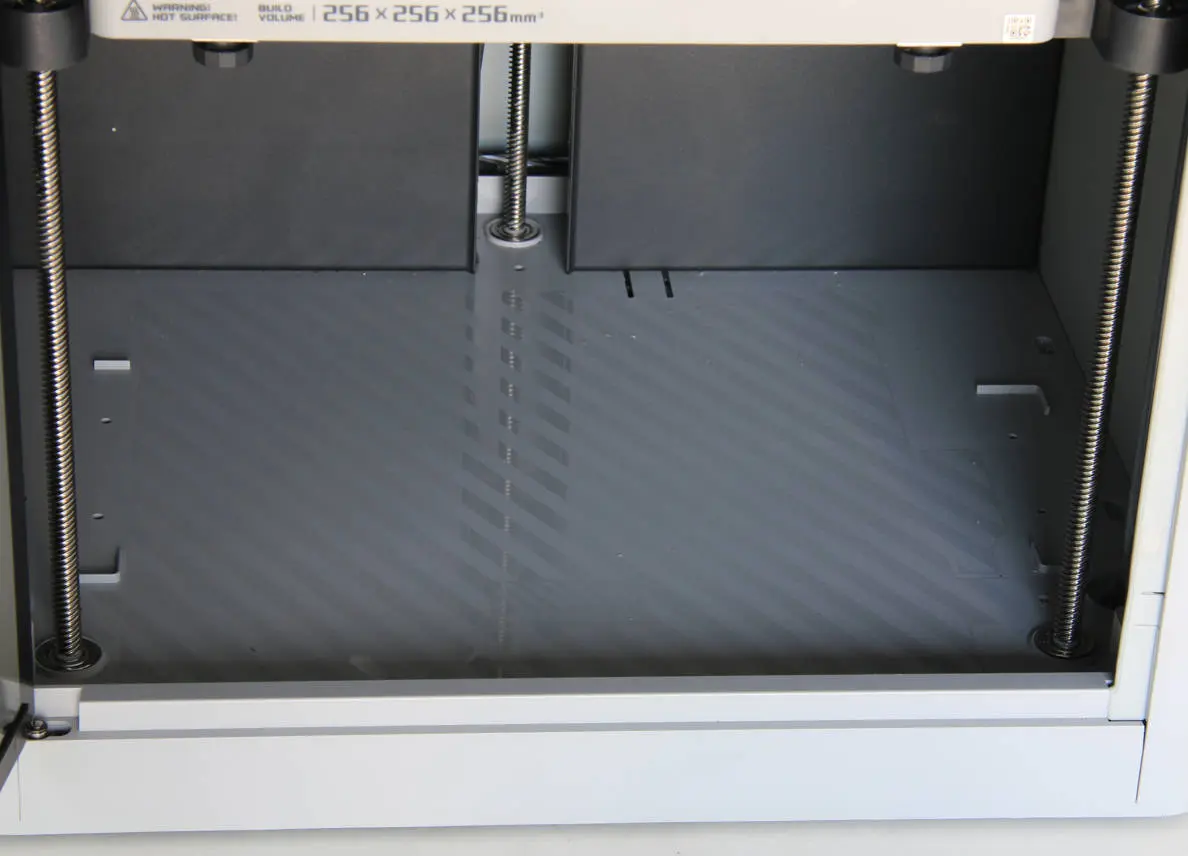

Trin 1 - Rengør bundbasen

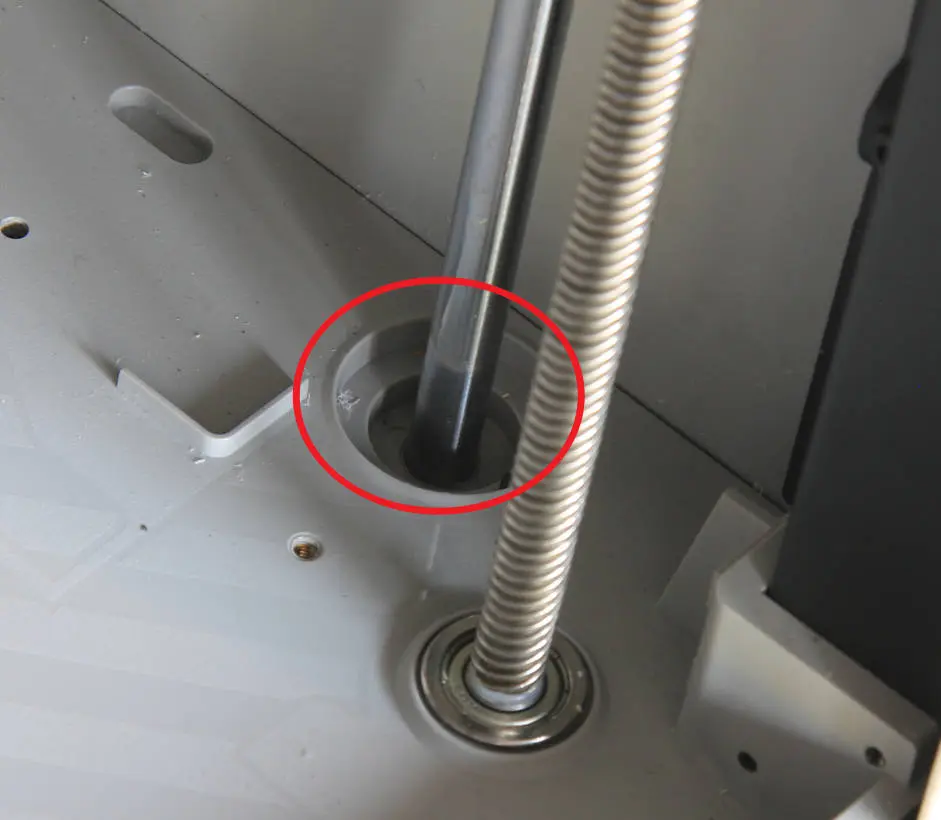

Rengør genstande på bundbasen, især eventuelle rester rundt om de lineære stænger.

Trin 2 - Sænk varmepladen til bunden og lås sliderne

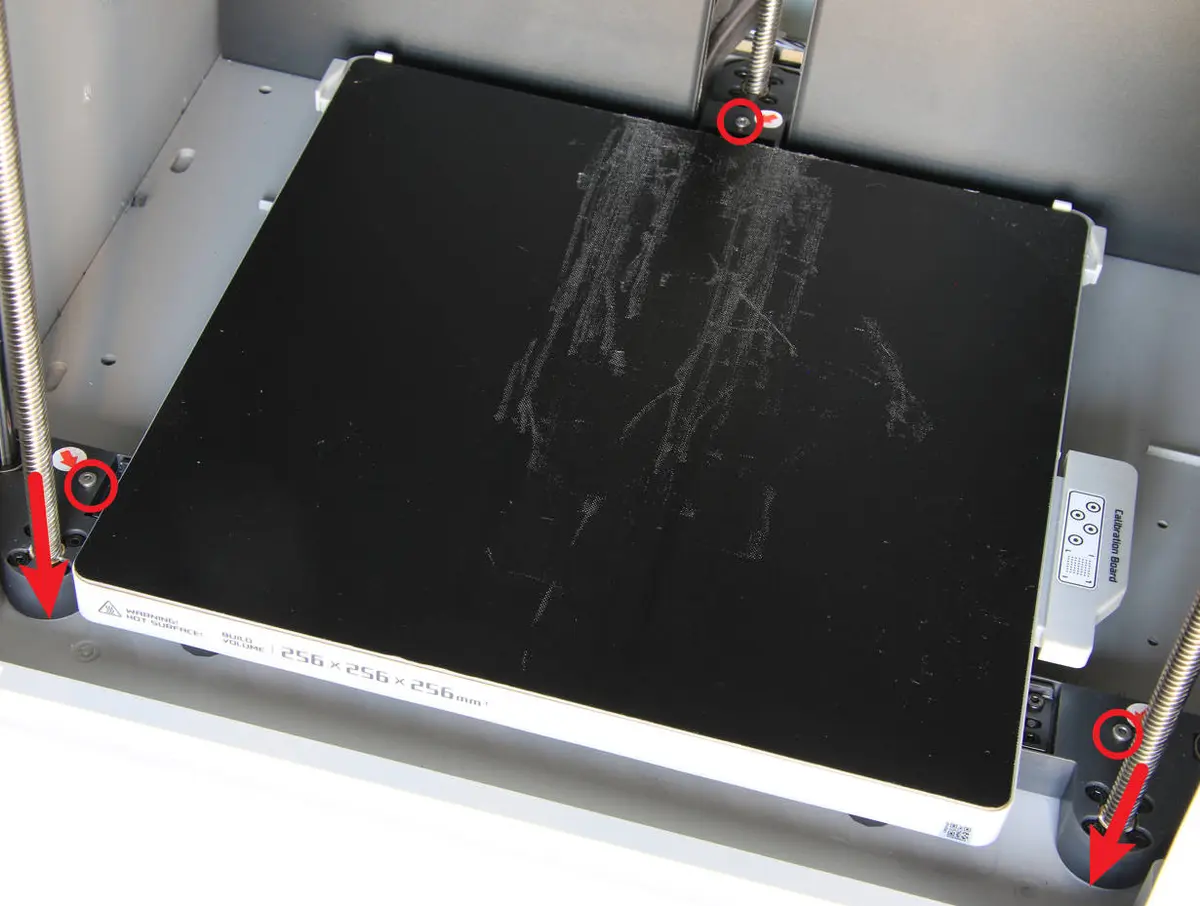

Sænk varmepladen til bunden via skærmen og lås de 3 slidere med 3 skruer, ligesom da du låste varmepladen op ved udpakning. Sluk derefter for printeren og fjern strømledningen.

Bemærk:Fastspænd varmepladen eller sliderne sikkert med skruer, men overspænd dem ikke. Hvis individuelle slidere på Z-aksen mister synkroniseringen i et efterfølgende trin på grund af et uspændt bælte, kan varmepladen ikke længere nivelleres. Overspænd ikke skruerne, da de kan strippe delene.

Trin 3 - Fjern glasdækslet og vip printeren på siden

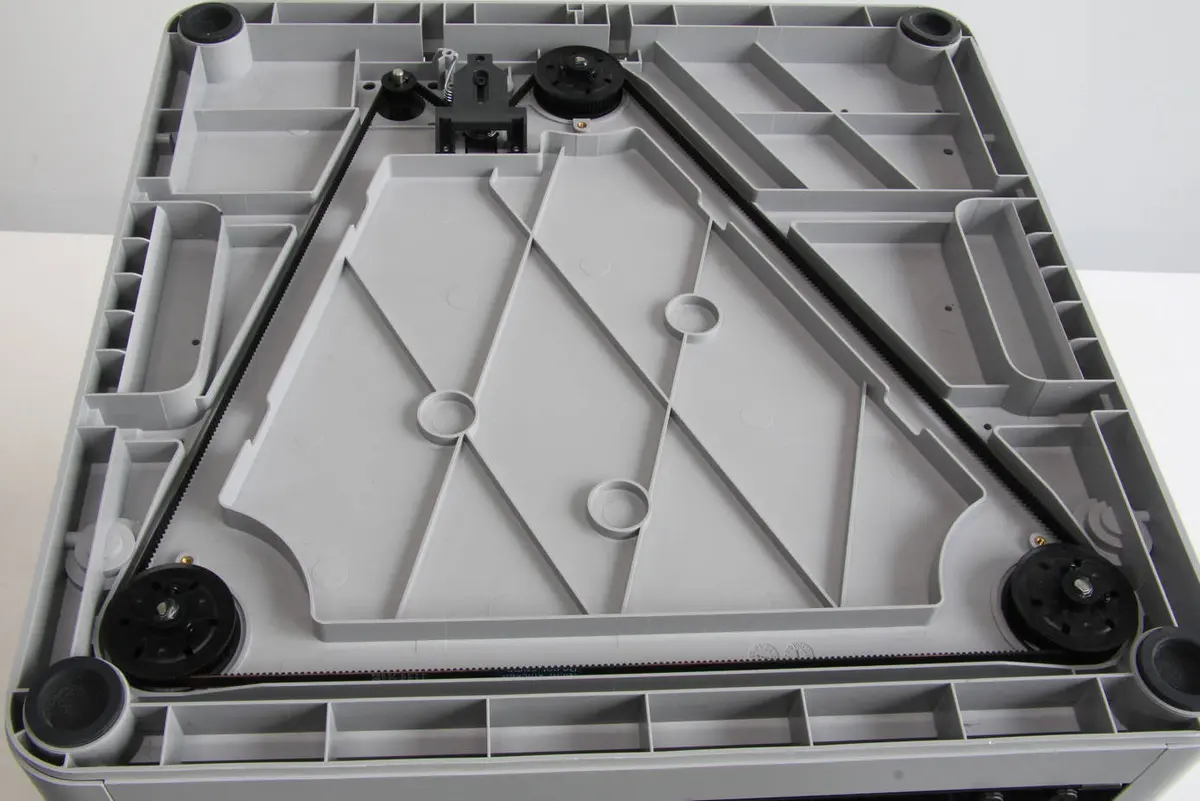

Fjern det øverste glasdæksel og vip printeren på siden, så du kan se Z-timingbæltet.

Hvis du vil anbringe printeren med bunden i vejret, skal du sørge for at fjerne displayet inden. Se denne vejledning for at fjerne displayet.

Trin 4 - Løsn skruerne

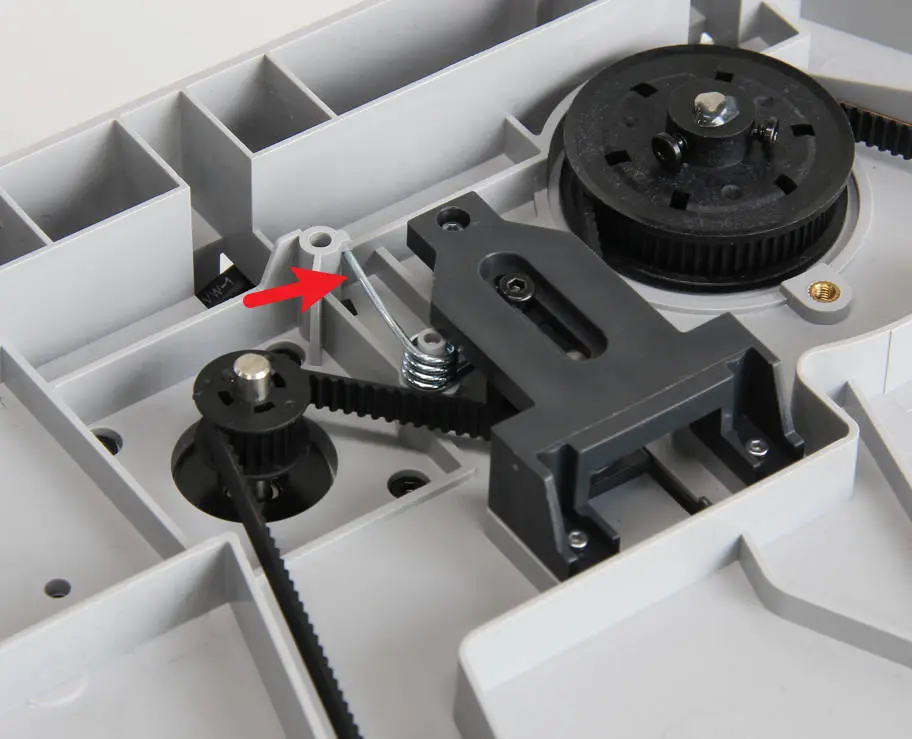

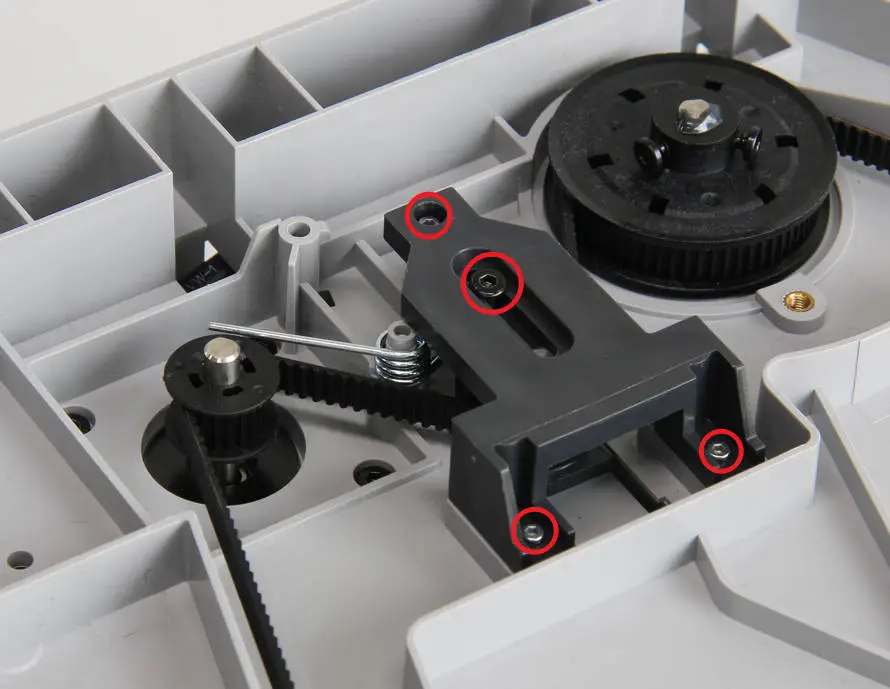

Frigør torsionsfjederen, fjern de 3 sølvfarvede skruer med H1.5 umbraco-nøgle og den sorte justeringsskrue med H2.0 umbraco-nøgle.

Trin 5 - Fjern spændepuljedækslet og torsionsfjederen

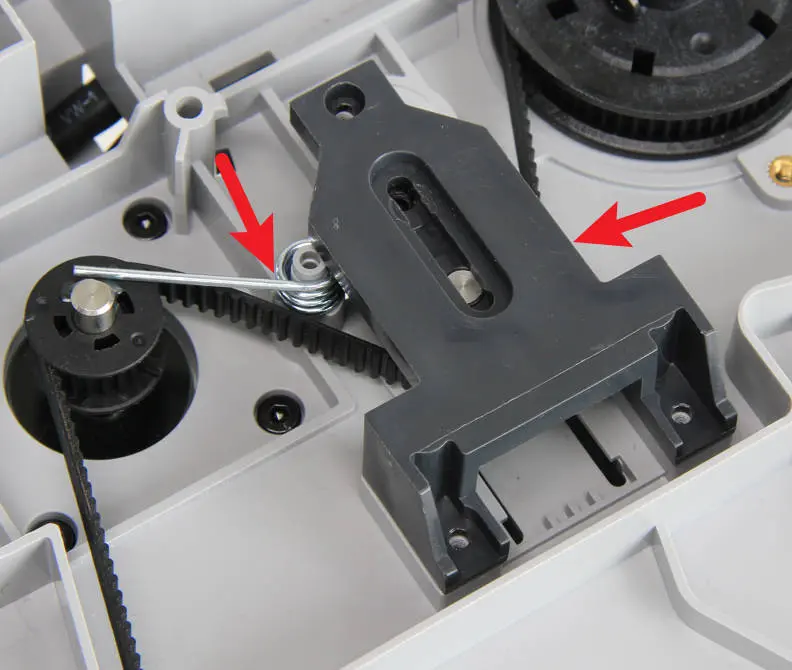

Tag spændepuljedækslet af og fjern torsionsfjederen.

Trin 6 - Fjern Z-spændestykket

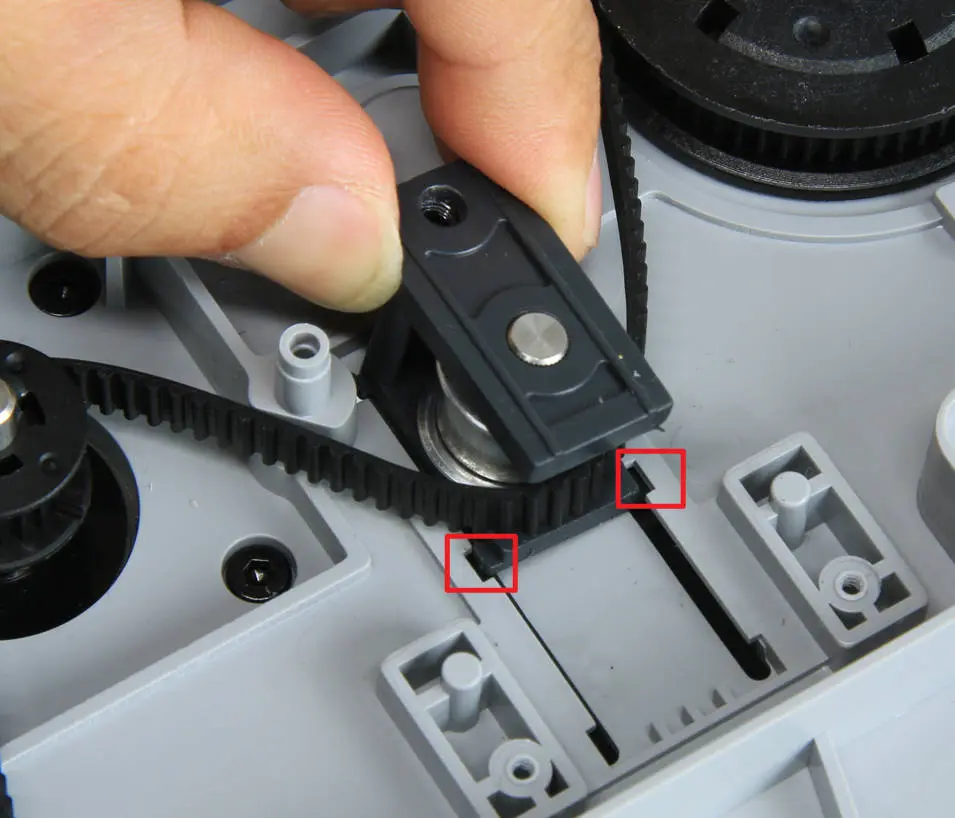

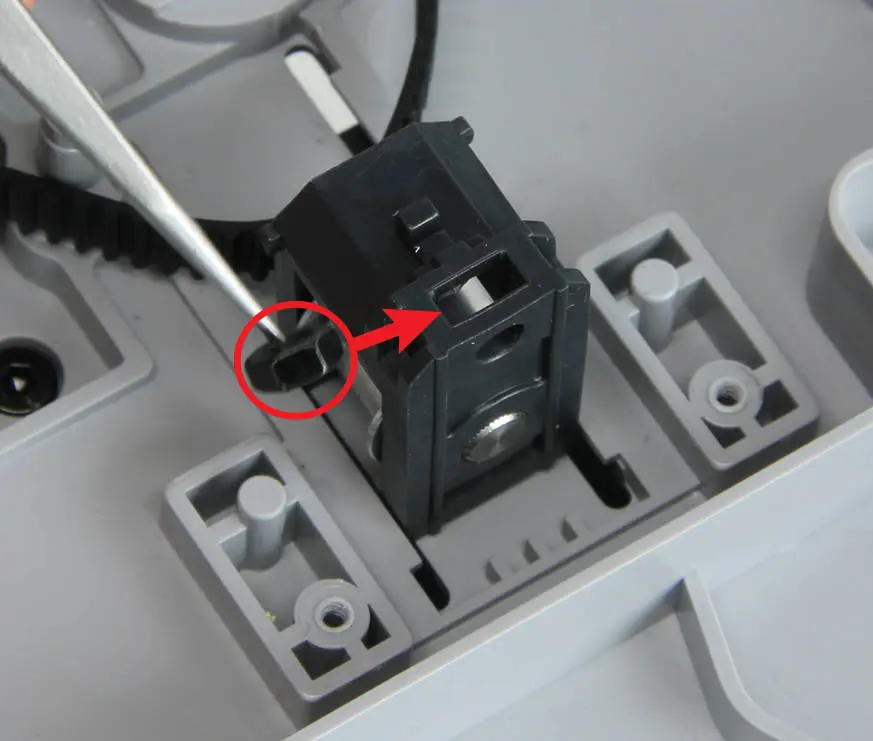

Flyt spændestykket til enden af skinnens for at fjerne spændestykket. Bemærk, at der er en møtrik i samlingen - pas på ikke at miste den.

Betjeningsvejledning - Montering

Trin 1 - Monter Z-spændestykket

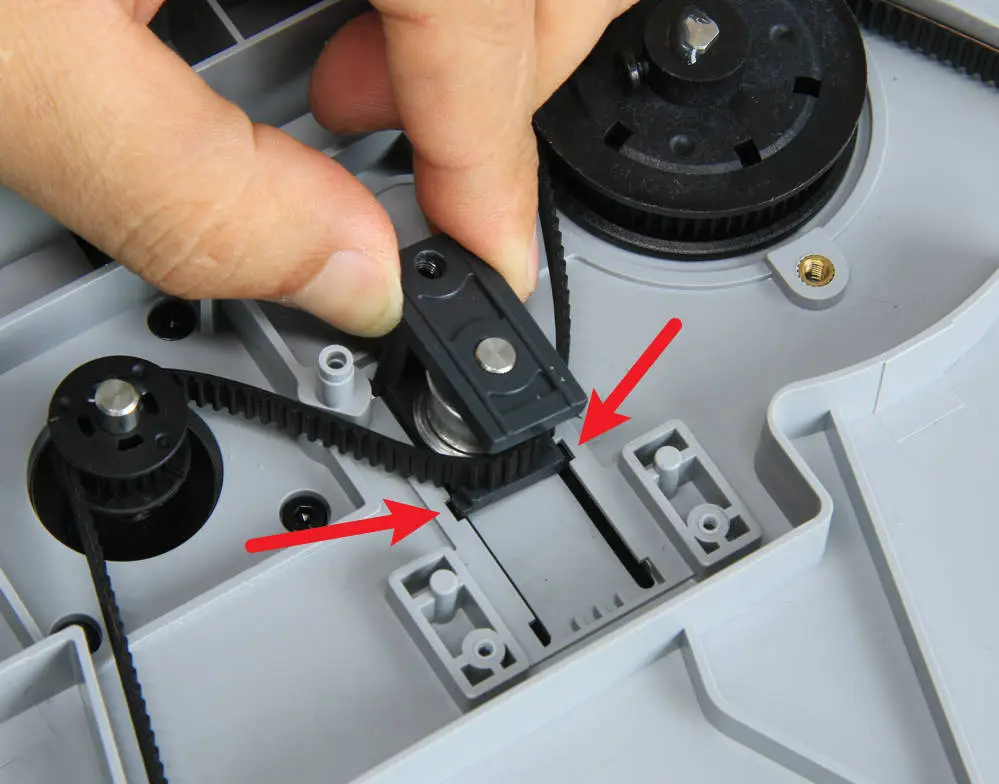

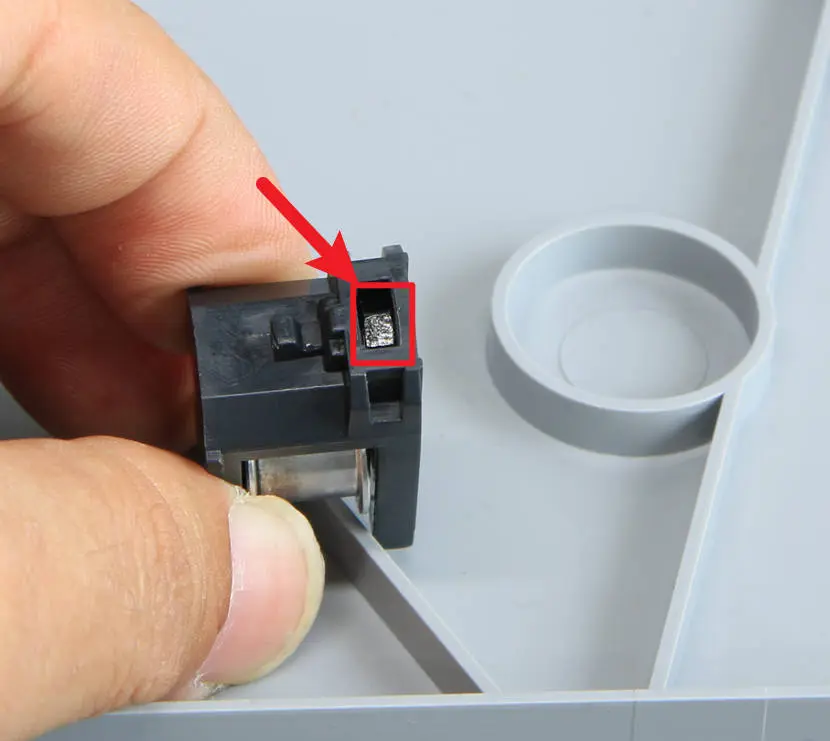

Kontroller, at møtrikken sidder inde i samlingen, og monter derefter spændestykket på plads.

Trin 2 - Monter torsionsfjederen

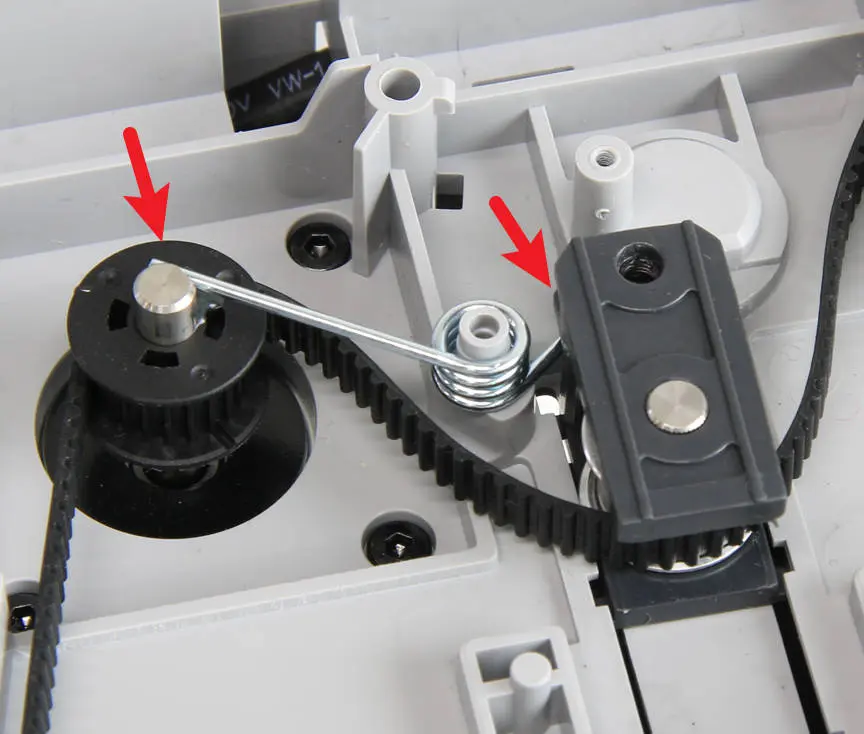

Monter torsionsfjederen - den kortere ende skal vende mod højre.

Trin 3 - Monter dækslet, spænd skruerne og spænd fjederen

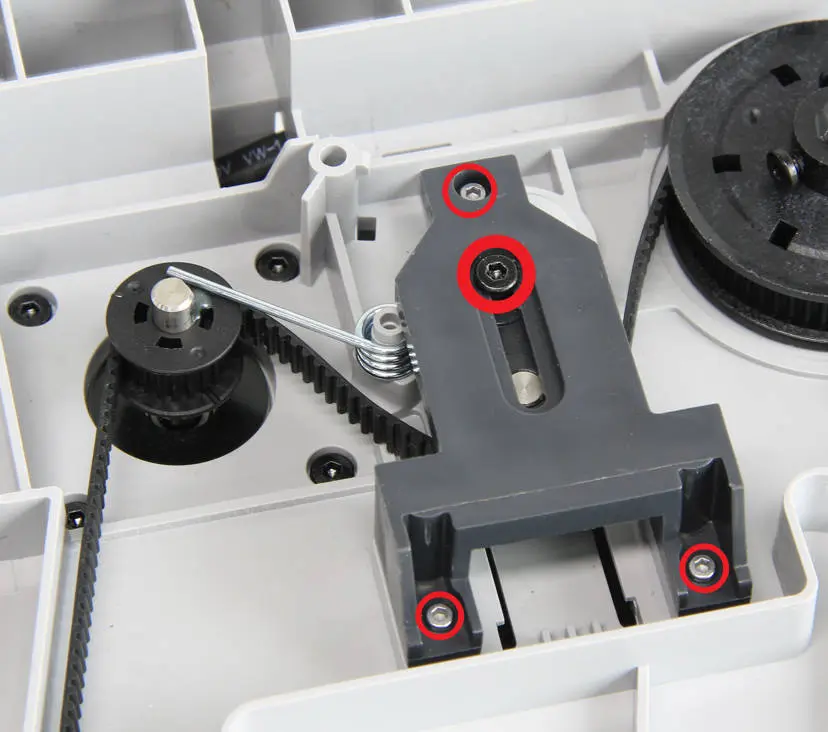

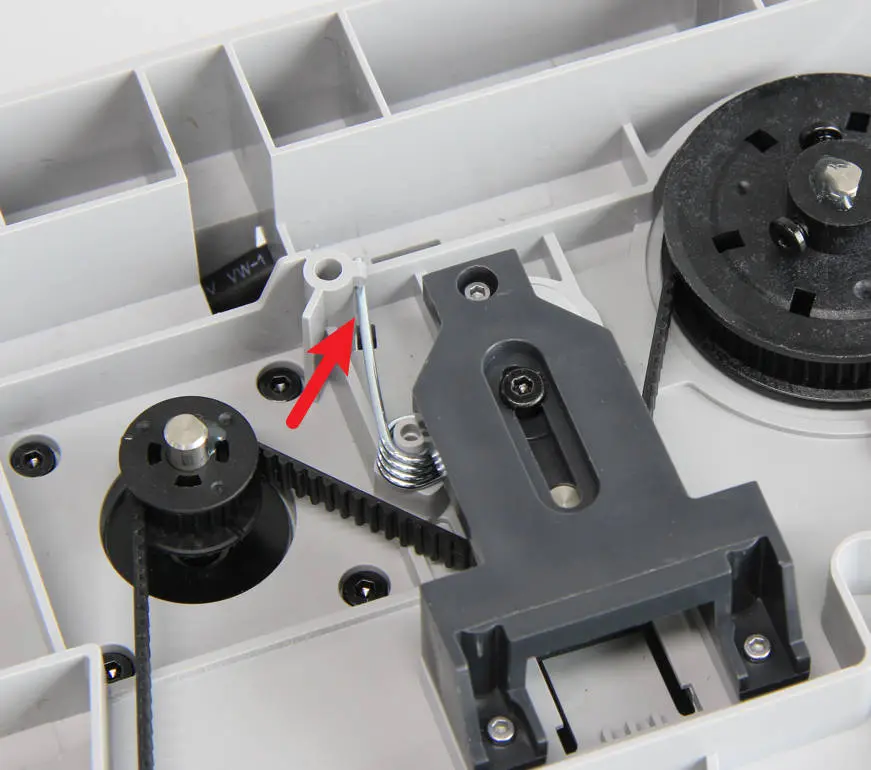

Placer spændedækslet oven på spændestykket. Lås de 3 sølvfarvede skruer med H1.5 umbraco-nøgle for at fastgøre dækslet, og forsænk den sorte skrue med H2.0 umbraco-nøgle - spænd den ikke. Bøj fjederen på plads, så den er spændt.

Trin 4 - Fjern sliderskruerne

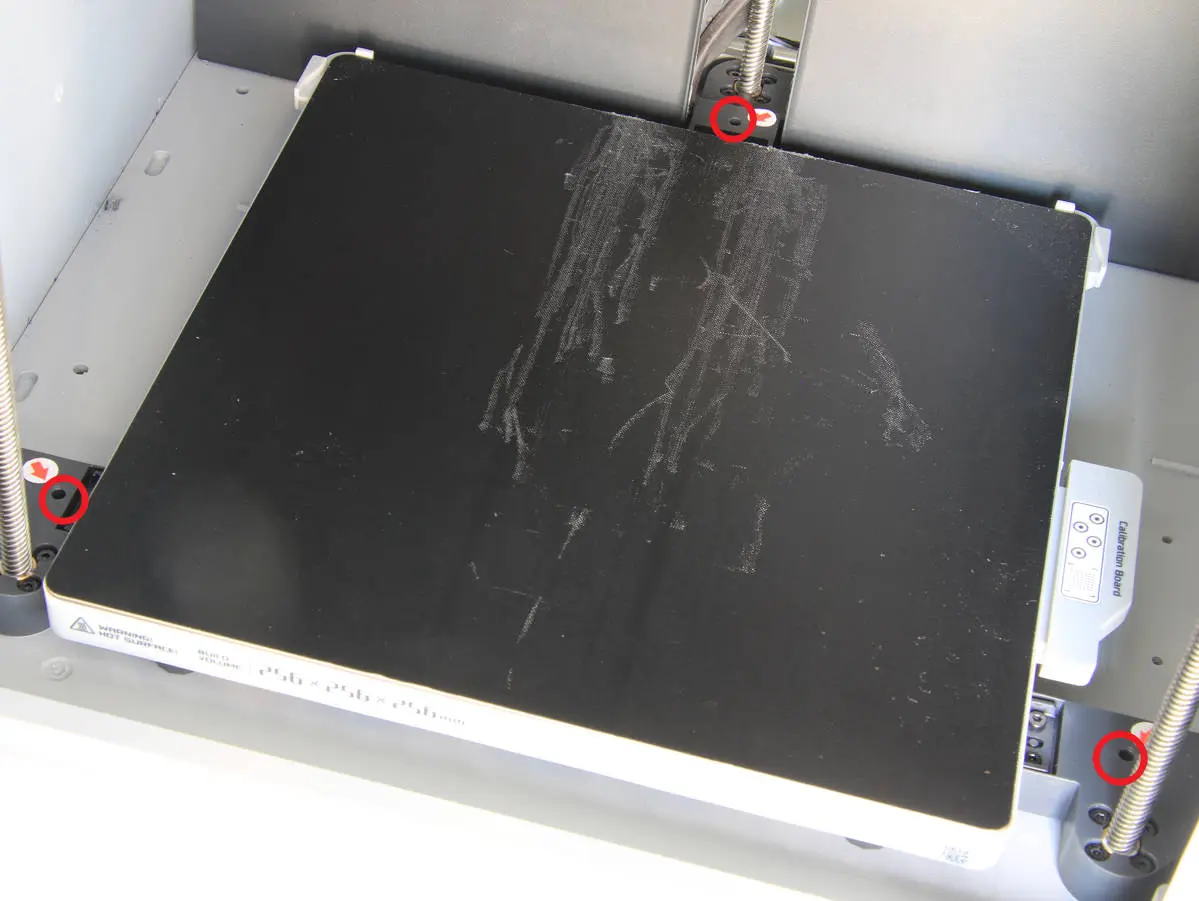

Stil printeren opret og fjern låseskruerne på de 3 slidere.

Trin 5 - Spænd Z-bæltet og stram skruen

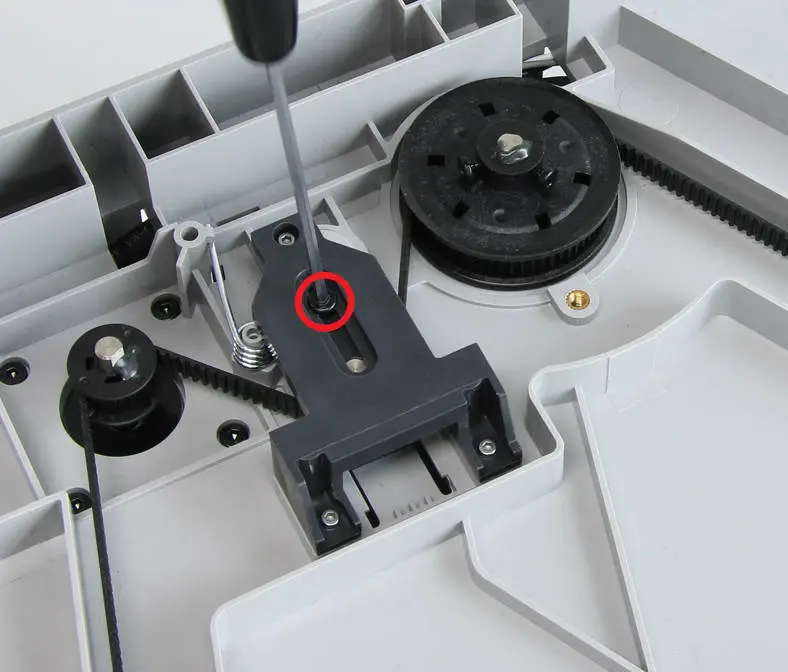

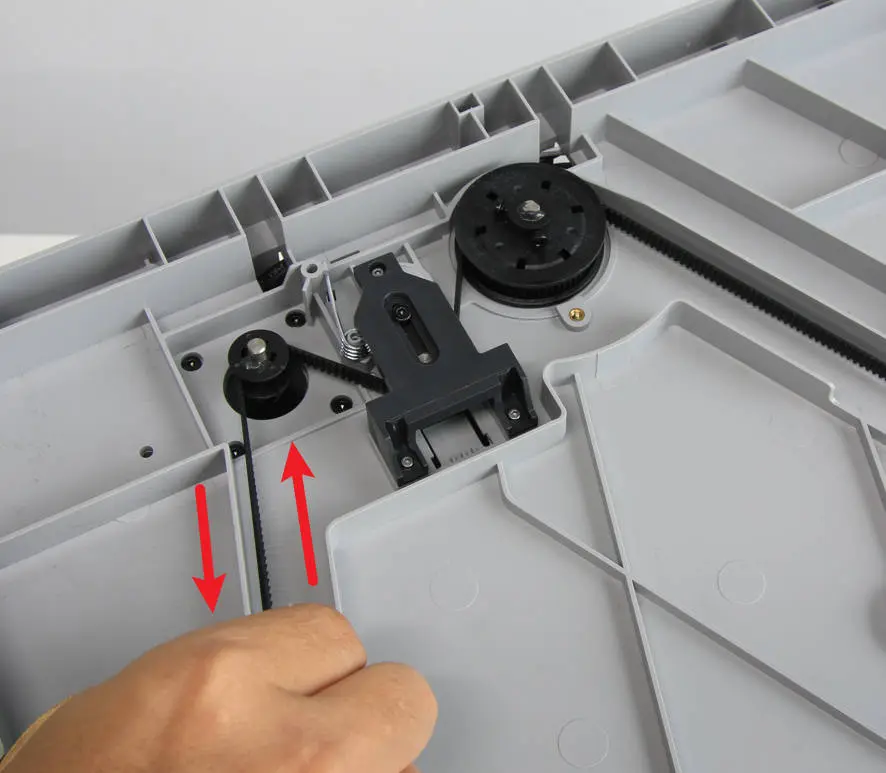

Vip printeren på siden igen, bevæg Z-bæltet frem og tilbage et par gange for at sikre, at bevægelsen er jævn, og stram derefter den sorte skrue.

Trin 6 - Stil printeren opret og sæt glasdækslet på igen

Stil printeren opret igen og sæt glasdækslet på toppen tilbage.

Verificering af funktionalitet

Tilslut strømledningen og tænd for printeren.

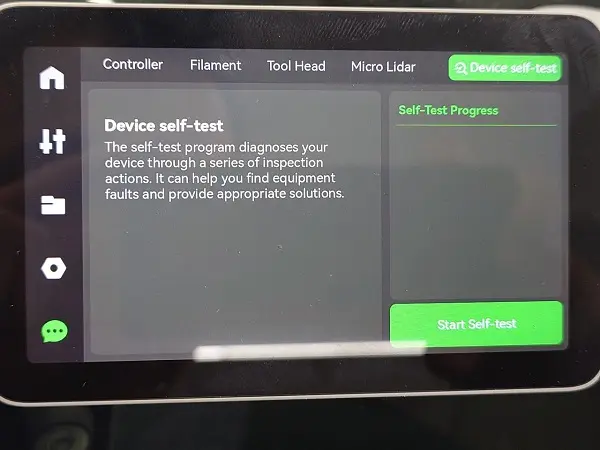

Kør en enhedsselvtest som vist nedenfor. Hvis der ikke opstår fejl, er udskiftningen gennemført.

Hvis du støder på problemer, skal du gå trinene igennem igen og kontrollere monteringen - især om bæltet er spændt korrekt. Kontakt kundesupportteamet for yderligere hjælp, hvis problemerne vedvarer.
