Udskiftning af USB-C-kablet

Hvad det er

USB-C-kablet er et kommunikationskabel, der bruger Type C-interfacet til at forbinde AP-hovedkortet og toolhead-hovedkortet.

Hvornår skal det bruges

1. Ustabil USB-C-kabelkommunikation;

2. Serviceteamet bekræfter efter analyse af LOG-filen, at der er tale om en USB-C-kommunikationsfejl.

Nødvendigt værktøj og materialer

• Et nyt USB-C-kabel
• H1,5/H2,0 unbrakonøgle

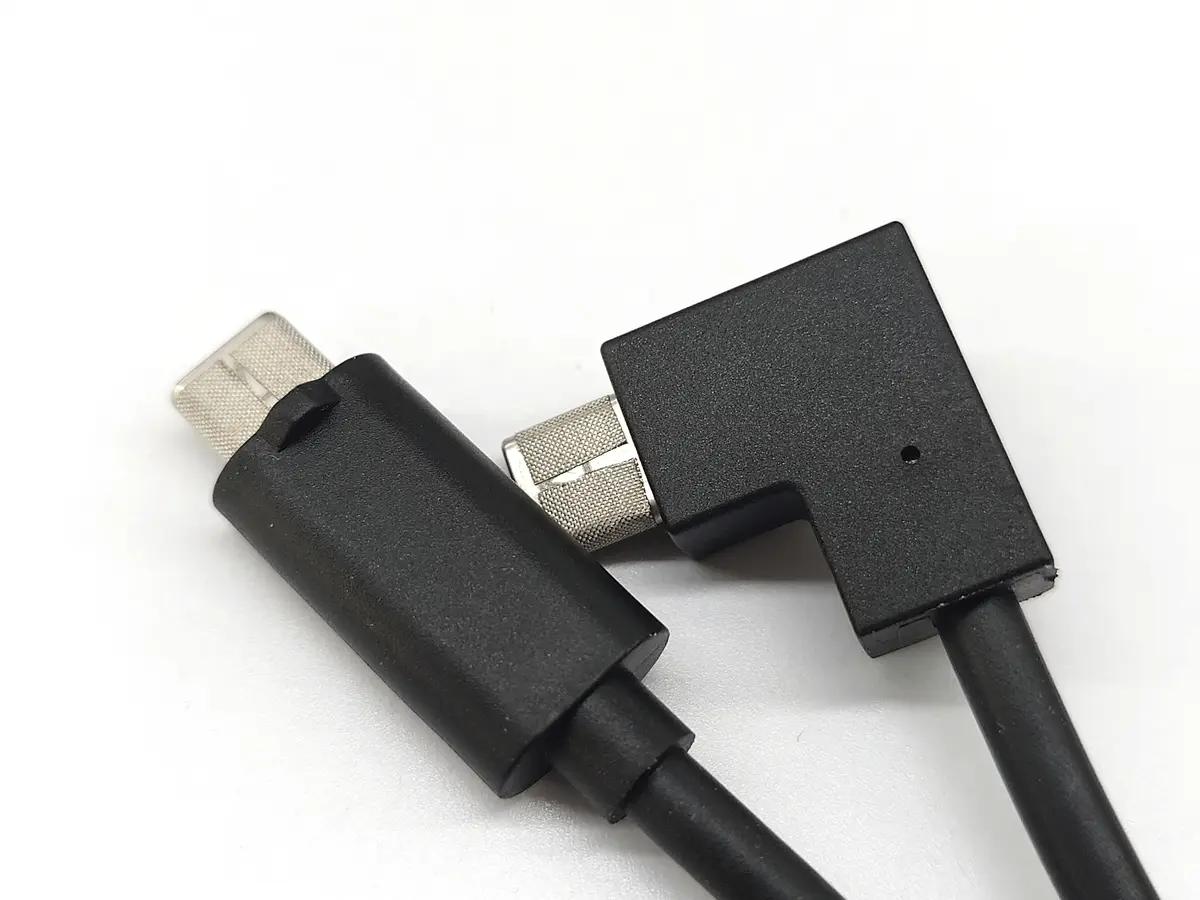

Den nye version af USB-C-kablet har ledende tape på stikkene. Riv den ikke af!

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren inden du udforer vedligeholdelsesarbejde på printeren og dens elektronik, herunder toolhead-kabler, da det kan forårsage kortslutning hvis printeren er tændt under sådant arbejde, hvilket kan fore til yderligere elektronikskade og sikkerhedsrisici.

Når du udforer vedligeholdelse eller fejlsøgning på printeren, kan det være nødvendigt at afmontere dele, herunder hotend'et. Denne proces kan blottætte ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de berorer hinanden eller andre metal- eller elektroniske komponenter mens printeren er tændt. Det kan skade printerens elektronik og forårsage yderligere skade.

Det er derfor afgørende at slukke printeren og frakoble den fra strømkilden inden vedligeholdelsesarbejde påbegyndes. Det forhindrer kortslutninger eller skade på printerens elektronik. Dermed undgår du potentiel skade på printerens elektroniske komponenter og sikrer at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Har du spørgsmål eller bekymringer om denne guide, åbn en ny sag på vores supportside og vi vil besvare den så hurtigt som muligt.

Betjeningsvejledning

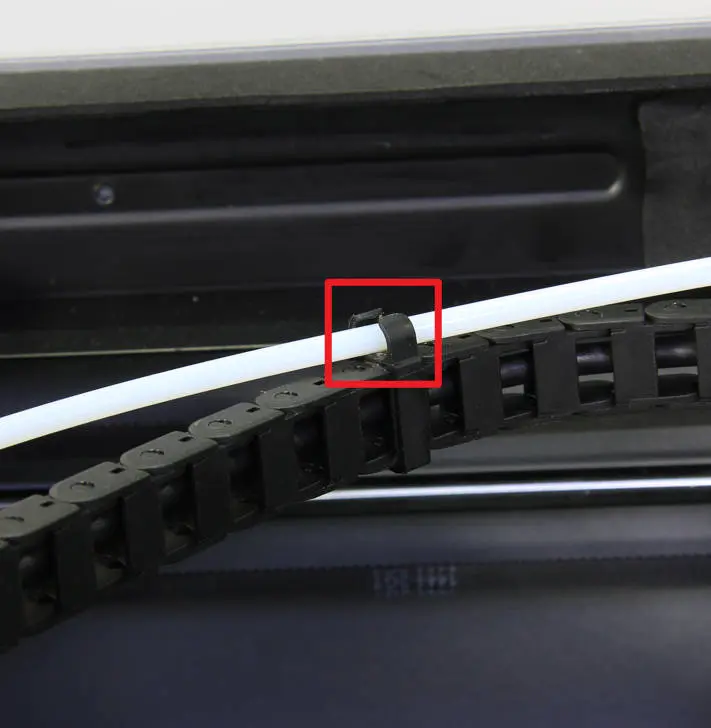

Trin 1 - Løsn PTFE-røret

Fjern glasdækslet og frigør PTFE-røret fra klipsen på kabelkæden.

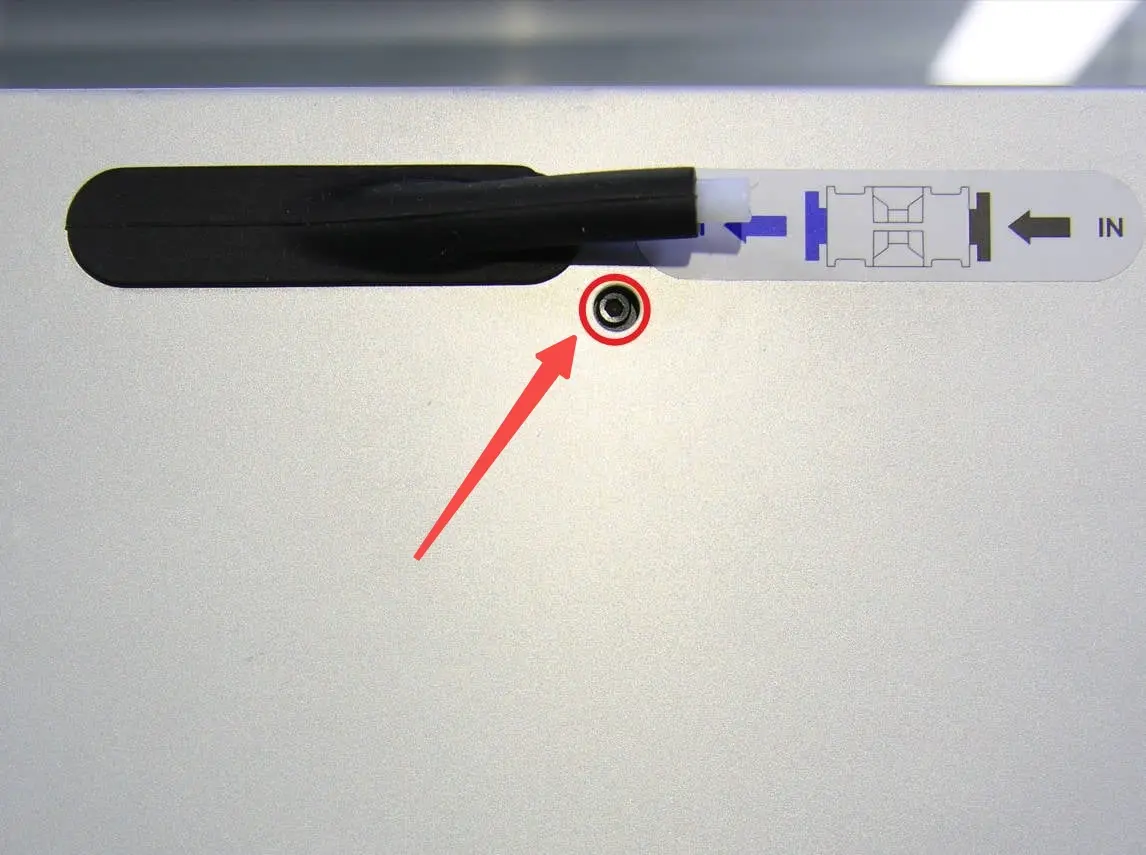

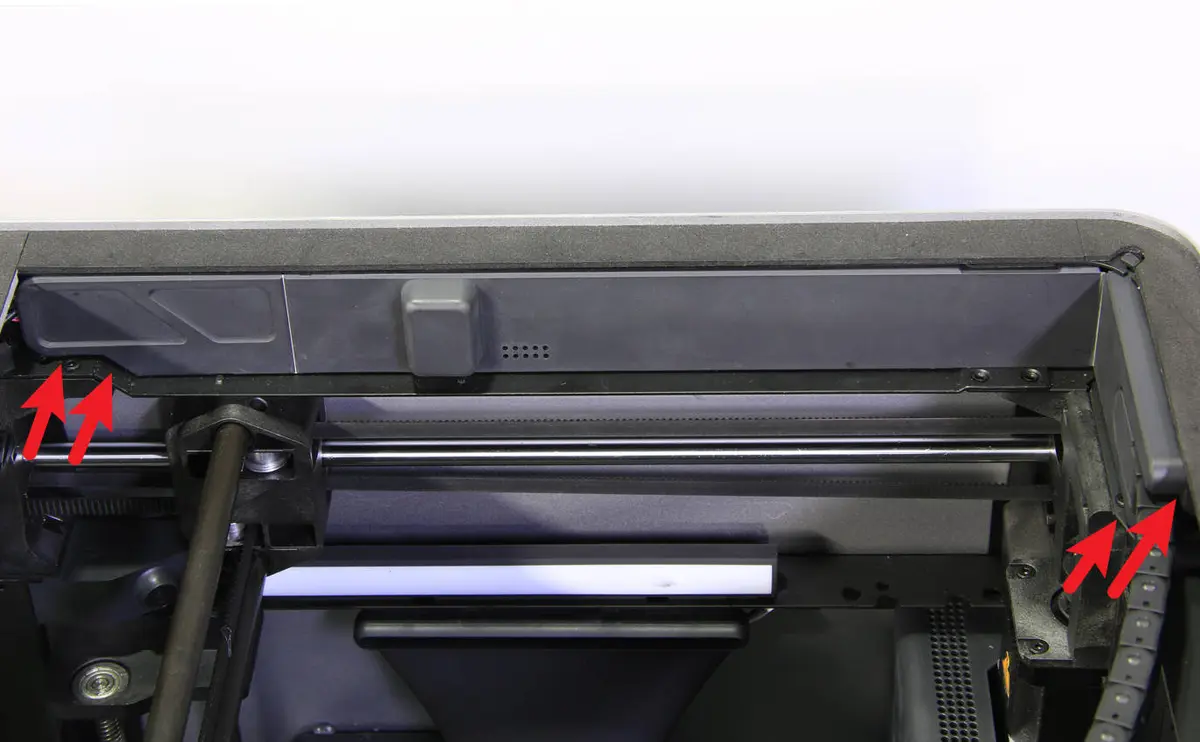

Trin 2 - Fjern dækslet til AP-hovedkortet

Fjern 1 skrue under PTFE-beslaget med en H1,5 unbrakonøgle, åbn AP-hovedkortdækslet fra begge ender, og tag det af bærebjælkerne.

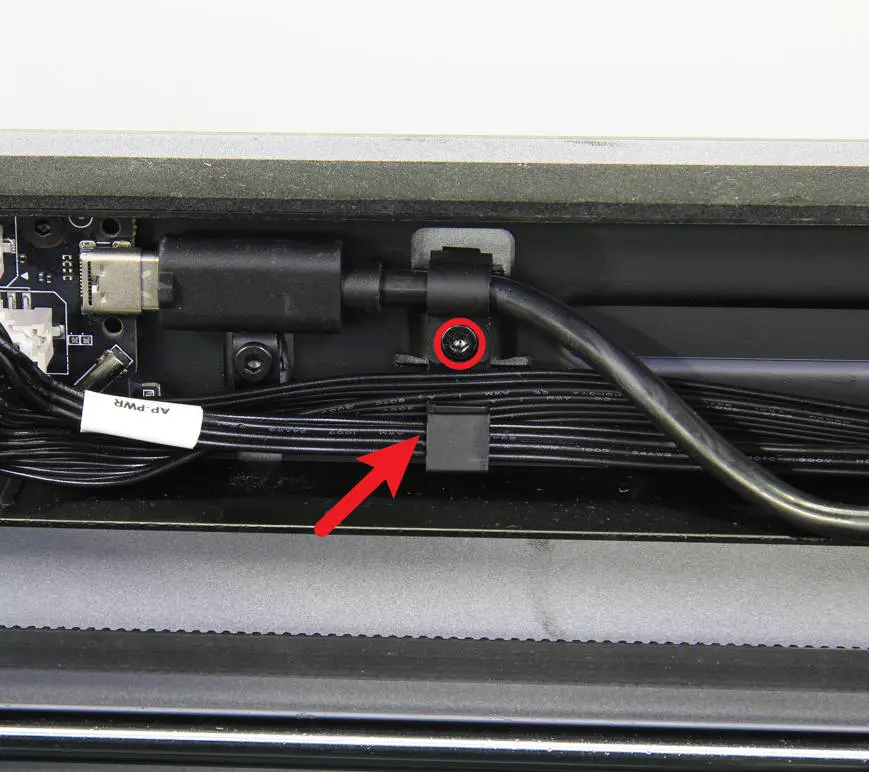

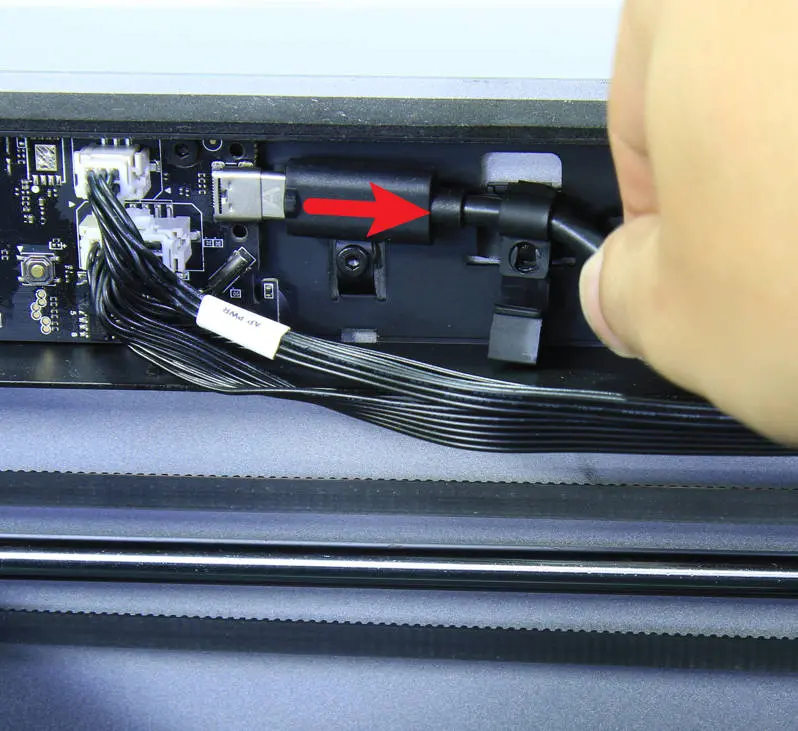

Trin 3 - Frakobl USB-forbindelsen (AP-kortet)

Fjern kablet fra USB-kabelets fastgørelsesblok, fjern 1 skrue med H2,0 unbrakonøglen, og frakobl USB-kablet fra AP-kortet.

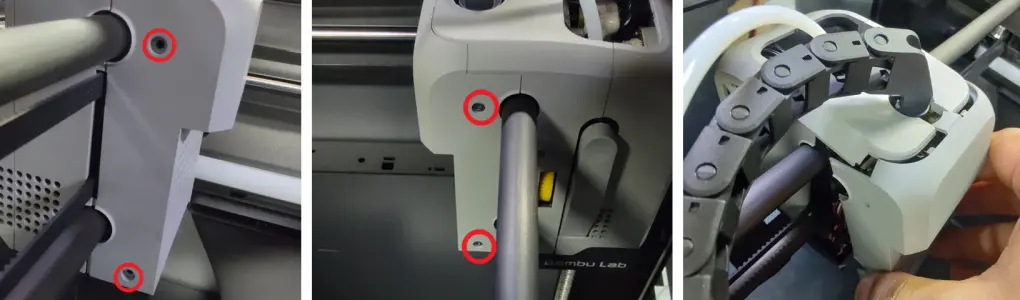

Trin 4 - Fjern toolhead'ets bagdæksel

Skru de 4 skruer ud der holder toolhead'ets bagdæksel med unbrakonøglen, og fjern bagdækslet.

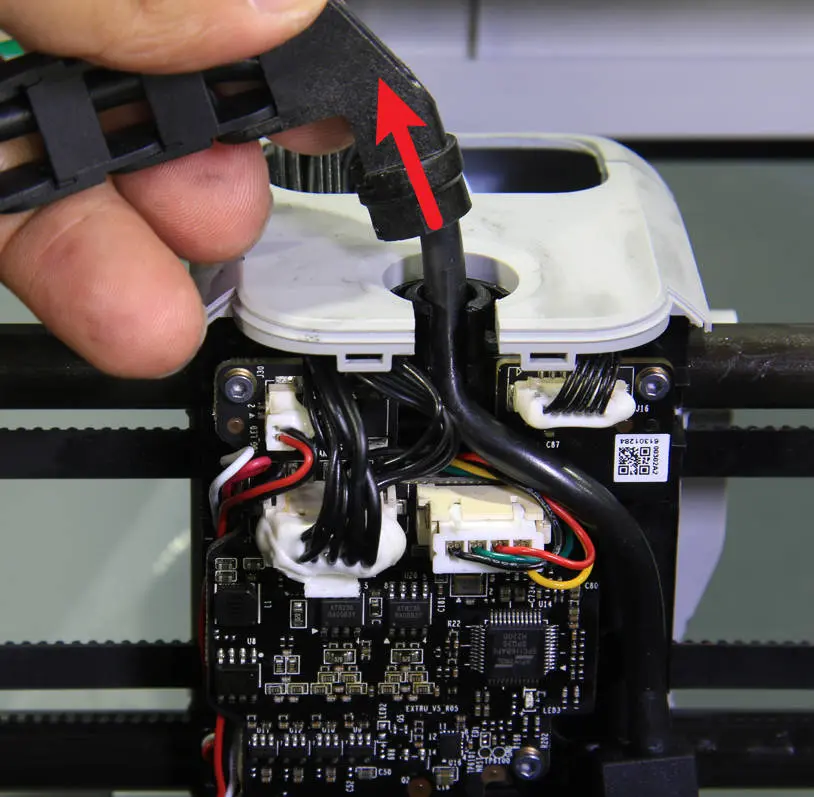

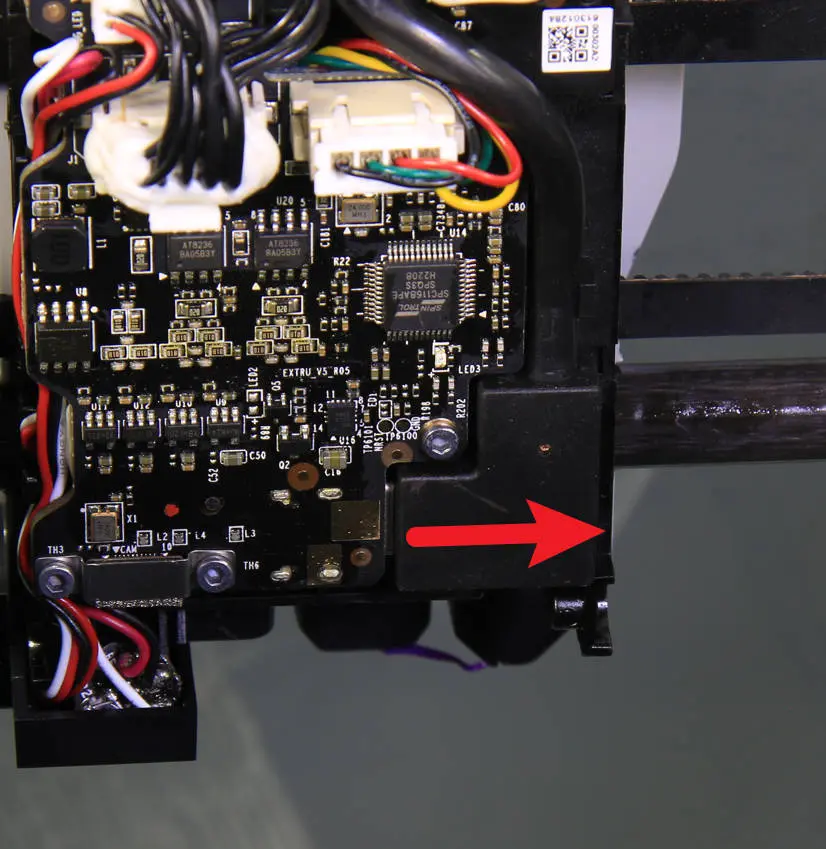

Trin 5 - Frakobl USB-forbindelsen (TH-kortet)

Frakobl USB-kablet fra ekstruderkortet, juster USB-kabelholderens retning som vist på billedet, og træk derefter USB-kablet sammen med holderen op og ud af toolhead.

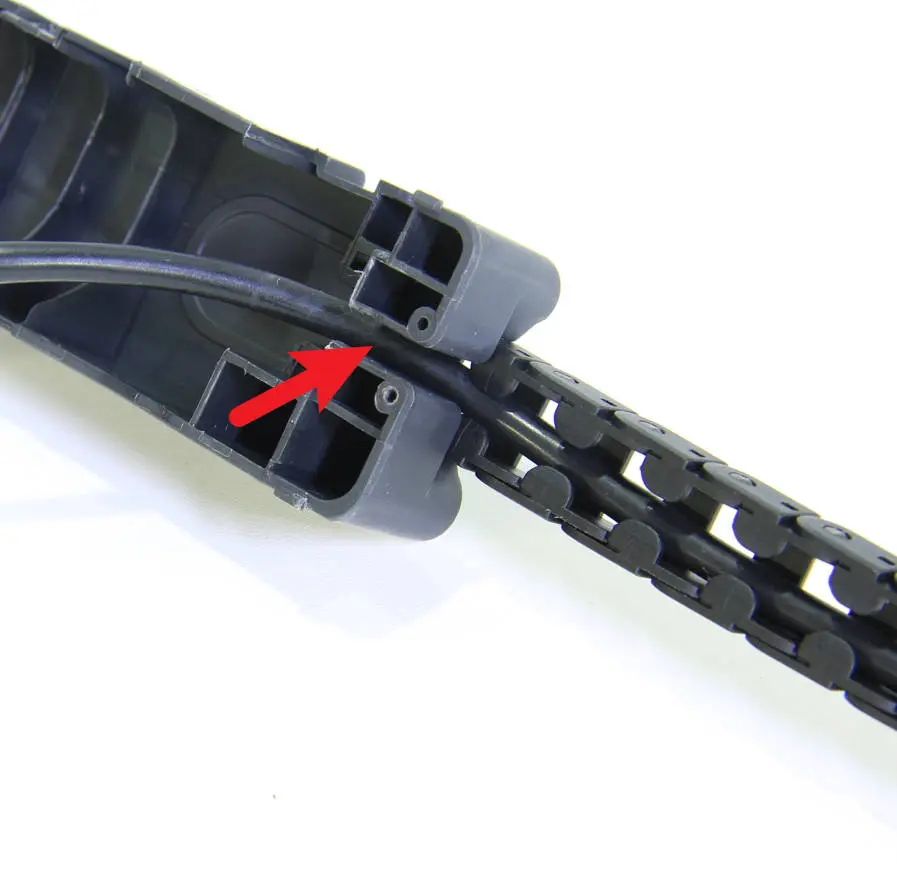

Trin 6 - Fjern USB-C-kablet

Frigør USB-kablet fra AP-hovedkortdækslet og kabelkæden, fjern USB-C-kablet, og tag kabelets fastgørelsesblok af.

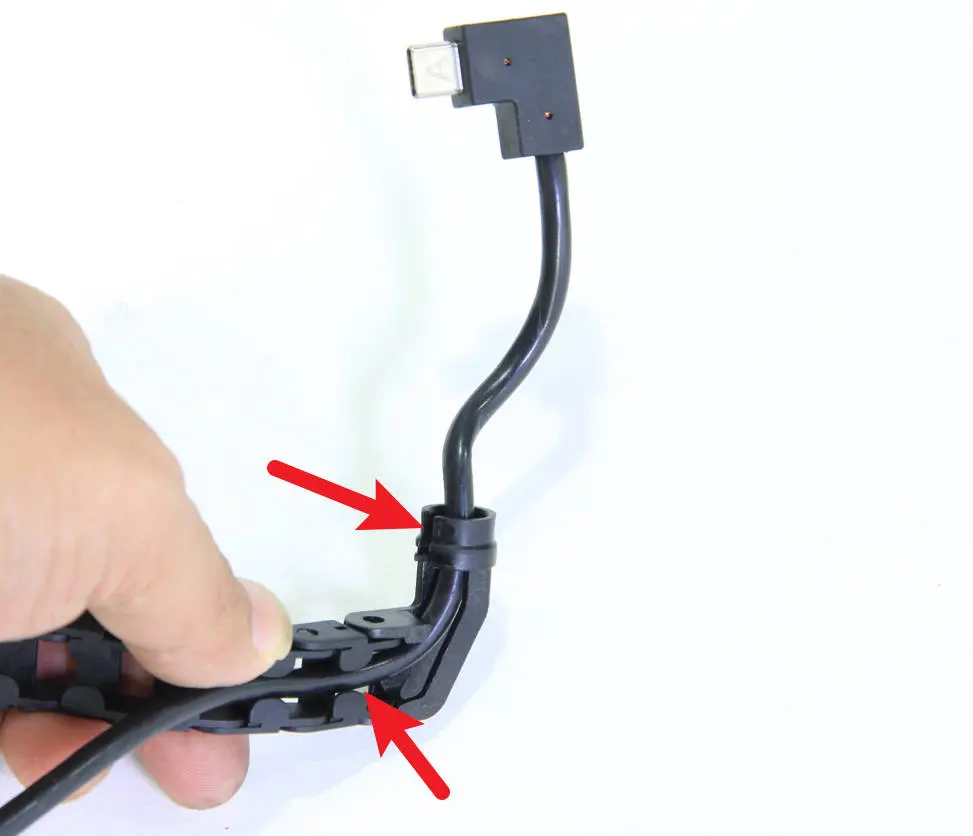

Trin 7 - Monter det nye USB-C-kabel

Monter USB-C-kablet i kabelkæden og AP-hovedkortdækslet, og installer USB-kabelets fastgørelsesblok.

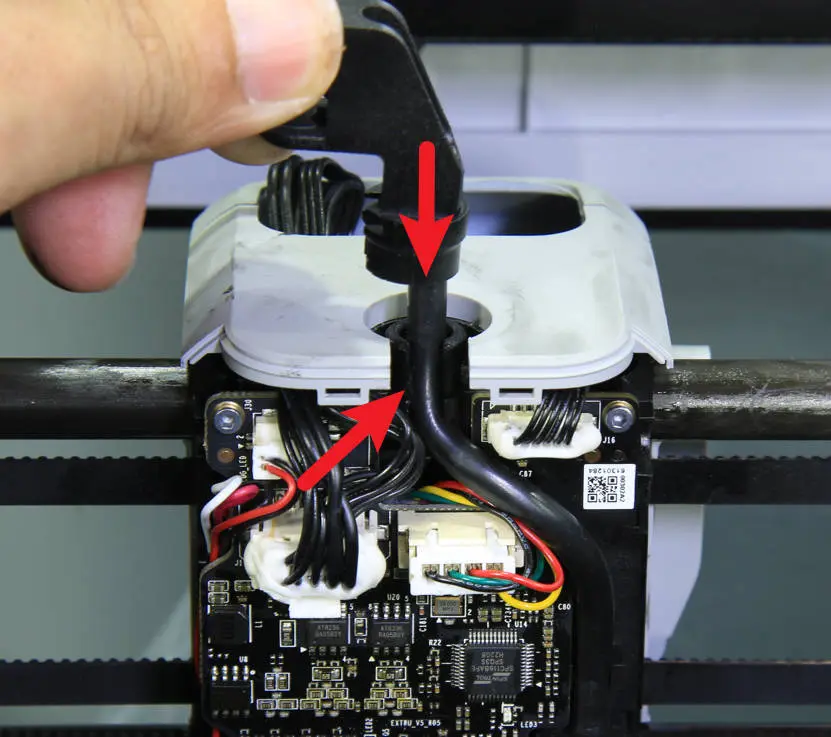

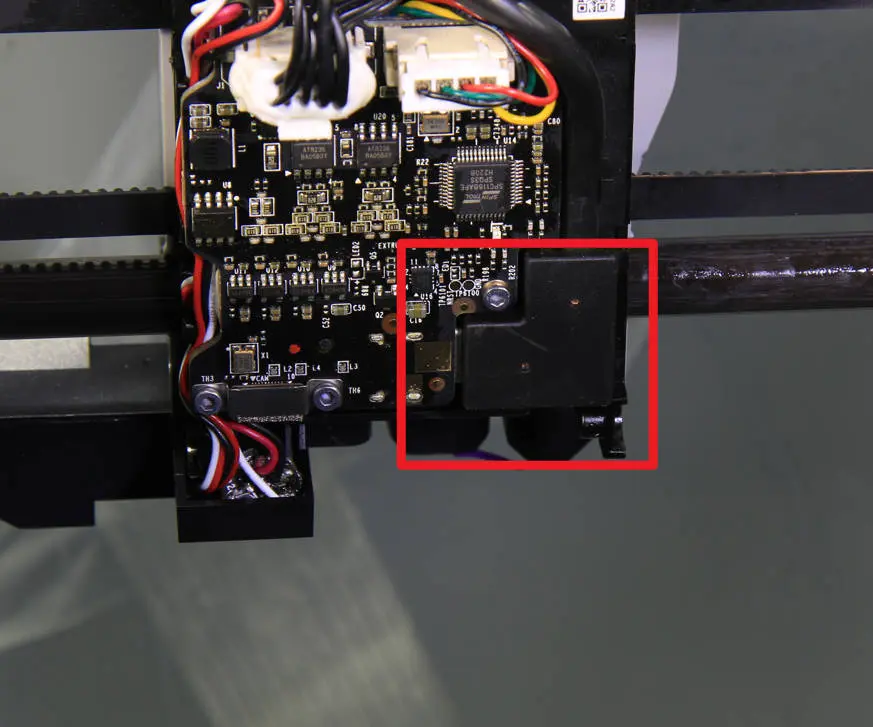

Trin 8 - Tilslut USB-C-kablet (toolhead)

Tilslut USB-kablet til stikket på ekstruderkortet, tryk USB-kablet ned i kabelbasen, og monter kabelbeslaget på plads.

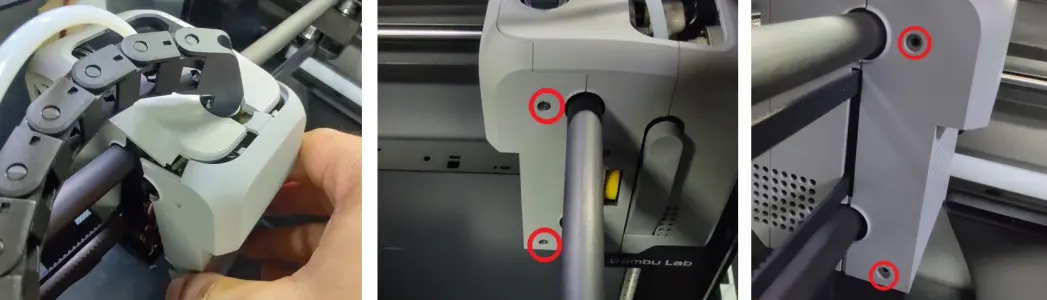

Trin 9 - Monter toolhead'ets bagdæksel

Genmonter toolhead'ets bagdæksel og fastgør det med 4 skruer (2 på hver side).

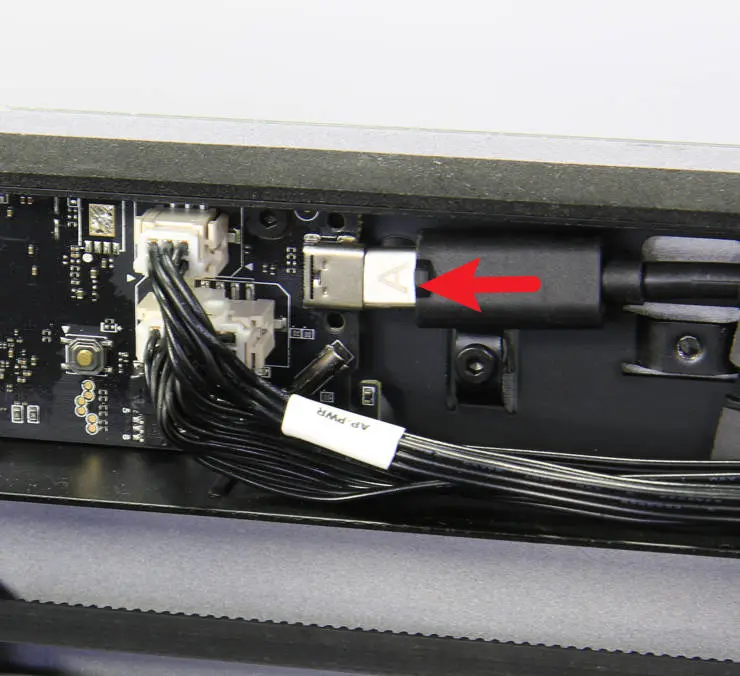

Trin 10 - Tilslut USB-C-kablet (AP-kortet)

Tilslut USB-kablet til AP-hovedkortet, vær opmærksom på at bogstavet A vender udad, lås fastgørelsesblokken med 1 skrue, og klem kablerne fast i blokken.

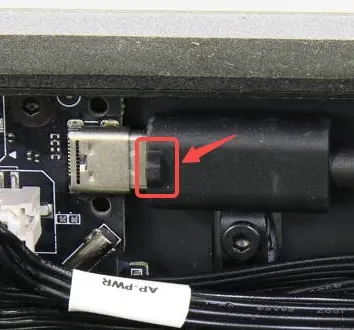

Bemærk: I den nye version er der limet et stykke ledende stof her, så bogstavet A kan ikke ses. USB-kablet kan sættes i med fremspring vendende udad.

Trin 11 - Monter dækslet til AP-hovedkortet

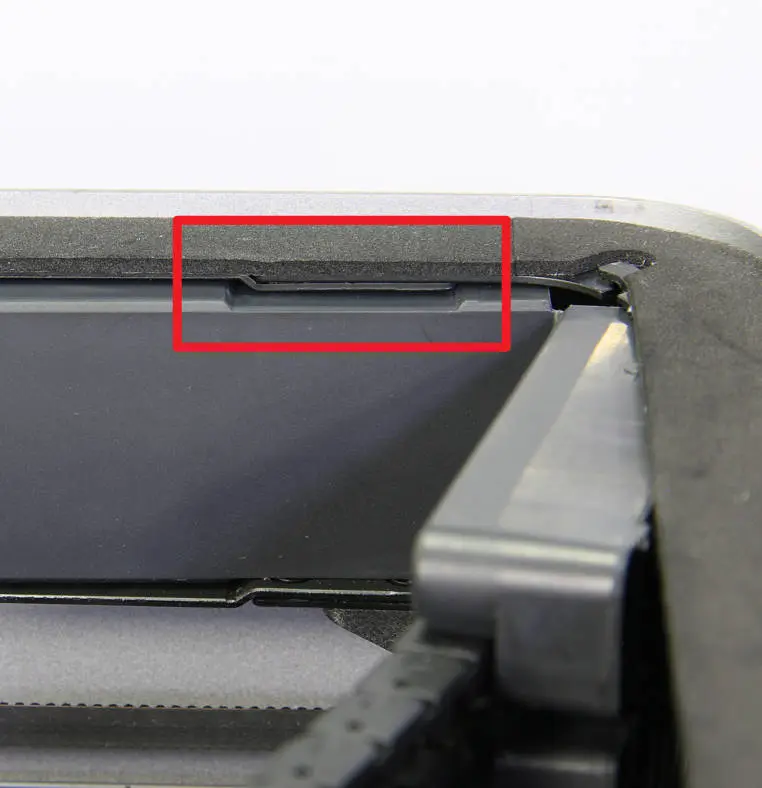

Juster først åbningen som vist nedenfor for at montere AP-hovedkortdækslet, monter derefter dækslet på plads, og lås en skrue bag på printeren for at fastgøre det.

Trin 12 - Fastgør røret

Monter PTFE-røret i klipsen på kabelkæden. Placer derefter glasdækslet øverst på maskinen igen.

Verifikation af funktionalitet

1. Tænd printeren, og sørg for at kammeret er fri for print eller ekstruderinger på pladen.

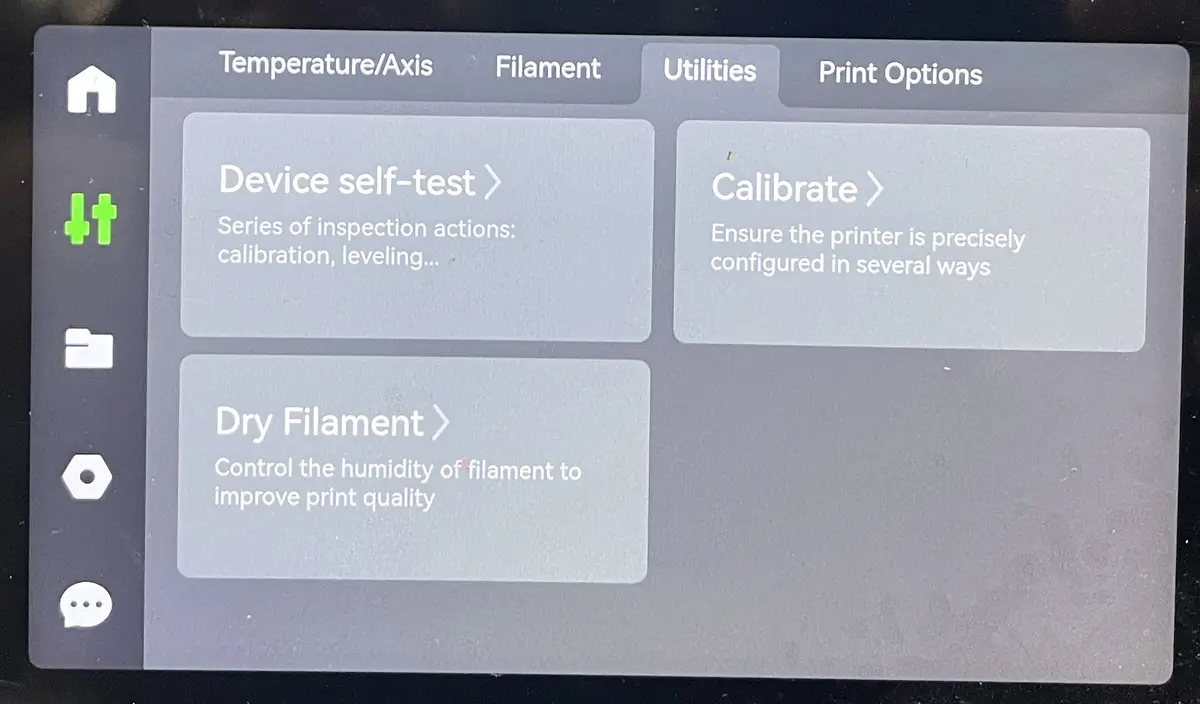

2. Gå til menuen "Hjælpemidler" på skærmen, vælg "Kalibrer". Når kalibreringsprocessen er fuldfort, vælg "Enhedens selvtest".

Hvis alt gik som planlagt og ingen fejl eller advarsler opstod under kalibrering og selvtest, er udskiftningen gennemfort korrekt. Kontroller ellers forbindelserne og prøv igen.

Vedvarer problemerne, kontakt venligst serviceteamet for yderligere hjælp.
