Udskiftning af frontglasdøren

Hvad er frontglasdøren?

Dette refererer til printerens forreste glasdør.

Du kan købe den i vores butik her: Frontglasdør.

Hvornår skal det bruges

Når frontdøren er revnet eller beskadiget

Nødvendige værktøjer og materialer

• En ny glasfrontdør
• H2.0 unbrakonøgle

Sikkerhedsadvarsel og maskintilstand inden arbejdet påbegyndes

Glasset er skrøbeligt - vær forsigtig ved fjernelse og montering for at undgå, at det falder ned. Hvis glasset er beskadiget, skal du passe på ikke at skære dig på hænderne.

Når du fjerner glasdøren, skal du kontrollere, om der er fremmedlegemer inde i lejersporet for at forhindre, at knust glas sætter sig fast efter udskiftning og skubber lejeren ud under homing.

Bemærk: Frontglasdøren på den nye X1- og P1-serie er fastgjort med dobbeltsiddet tape. For at fjerne den skal du bruge en blæser eller skraber til forsigtigt at løfte døren. Vær forsigtig!

Betjeningsvejledning

Trin 1 - Fjern skruerne

Fjern de 4 skruer, der holder frontdøren fast, med en H2.0 unbrakonøgle. Sørg for at holde glasdøren med hænderne for at forhindre den i at falde ned.

Trin 2 - Fjern silikonepuder

Fjern de 4 silikonepuder på frontdøren i hånden. Sørg for at holde glasdøren med hånden for at forhindre den i at falde ned.

Trin 3 - Fjern frontdøren

Hold frontdørens håndtag med den ene hånd og glasdøren med den anden hånd, og fjern frontdøren.

Hvis din model er fastgjort med stærkt dobbeltsiddet tape:

• Brug et plastikpryværktøj eller en fleksibel spartelskniv til forsigtigt at skille glasset fra monteringsbeslaget.

• Ved meget stærkt klæbemiddel skal du forsigtigt varme det tapede område op med en varmluftpistol på lav varme for at blødgøre det, inden du forsøger at fjerne det.

• Når glasset løsner sig, skal du straks sikre det for at undgå pludselige fald og brud.

Støt altid glasset med begge hænder. Det kan hjælpe at lægge printeren på ryggen eller siden, hvis du arbejder alene.

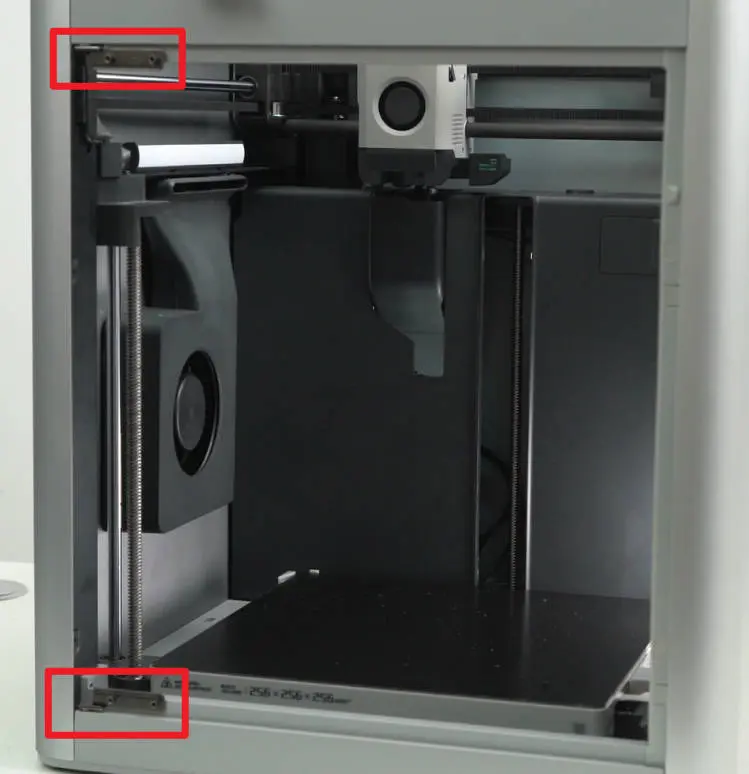

Trin 4 - Monter den nye frontdør

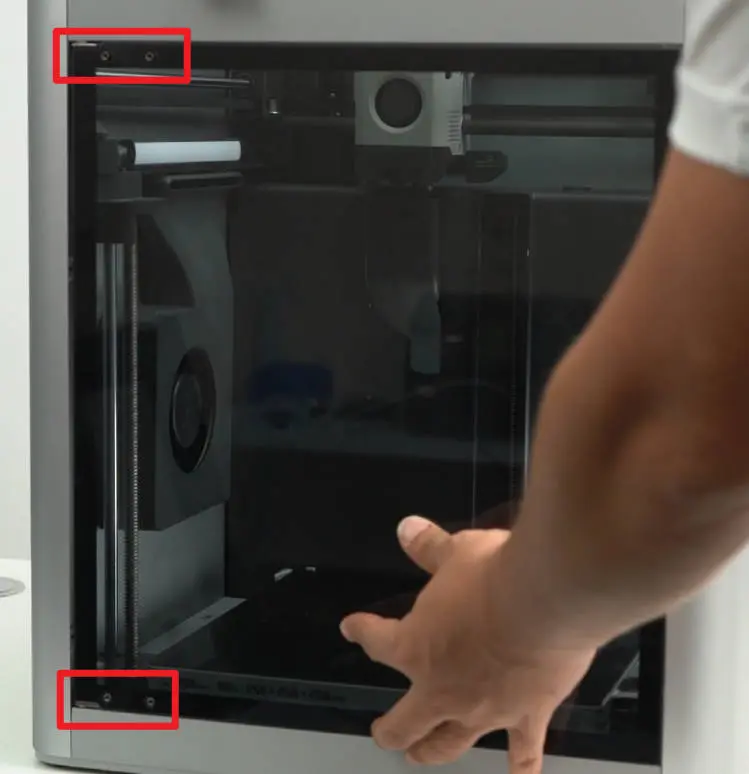

Ret de 4 skruehuller på glasfrontdøren ind efter skruepositionerne på kontakten for at montere døren, og hold den med hånden.

Trin 5 - Monter silikonepuderne

Monter de 4 silikonepuder i rækkefølge, mens du fortsat holder glasdøren med hånden.

Trin 6 - Stram frontdørsskruerne

Stram 4 frontdørsskruer i rækkefølge.

Sådan bekræfter du, at arbejdet er udført korrekt

Efterse udseendet visuelt for at sikre, at skruerne ikke stikker ud. Åbn og luk glasdøren manuelt for at bekræfte, at bevægelsen er glat og at den lukkede position er normal.
