Udskiftning af berøringsskærmens bagdæksel med hængsel på P2S/X2D

Berøringsskærmens bagdæksel

Skærmens bagdæksel er en komponent monteret på bagsiden af skærmen. Det har clips, der fastgør skærmen til printeren.

Tilbehøret til skærmens bagdæksel indeholder:

1. Skærmens bagdæksel* 1
2. BT2x5-skrue* 5

Når du skal bruge denne guide

1. Skærmens bagdæksel er beskadiget.
2. Skærmens bagdæksels hængsel er brækkede.

Nødvendige værktøj og materialer

1. Nyt skærmens bagdæksel* 1
2. H1.5 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og frakobl strømforsyningen, før du udfører vedligeholdelse. Undlader du dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller det omgivende område.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og være særlig forsigtig med ikke at klemme, beskadige eller lægge tryk på eksponerede ledninger, stik eller kredsløbskort. Dysens temperatur kan være ekstremt høj, så rør aldrig ved den med bare hænder.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, skal du åbne en ny sag på vores supportside for at få hjælp.

Fjernelse af skærmens bagdæksel

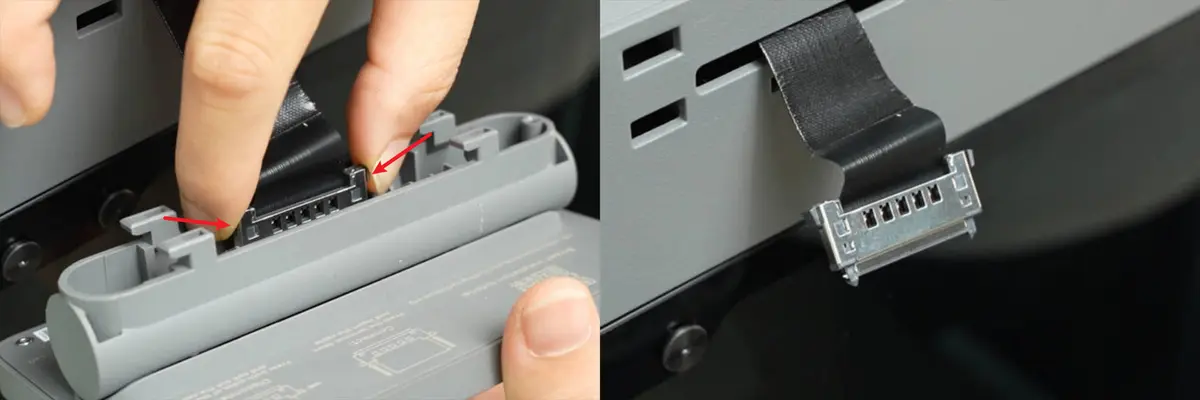

Trin 1: Fjern skærmen

Se vejledningen til Udskiftning af berøringsskærmen for at fjerne skærmen.

Trin 2: Fjern berøringsskærmens bagdæksel

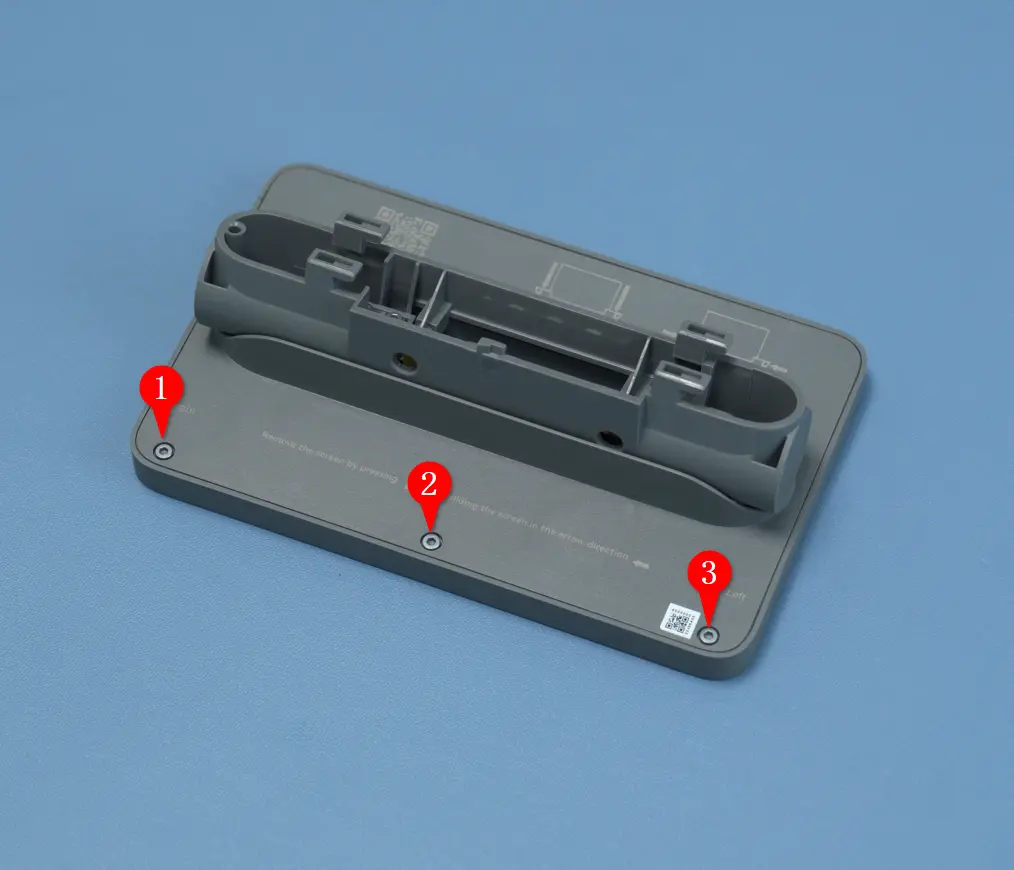

Brug en H1.5 unbrakonøgle til at fjerne de tre BT2x5-skruer, der fastgør skærmens bagdæksel. Fjern derefter de to BT2x5-skruer, der fastgør skærmens FPC-kabelinterface-kort, med den samme unbrakonøgle.

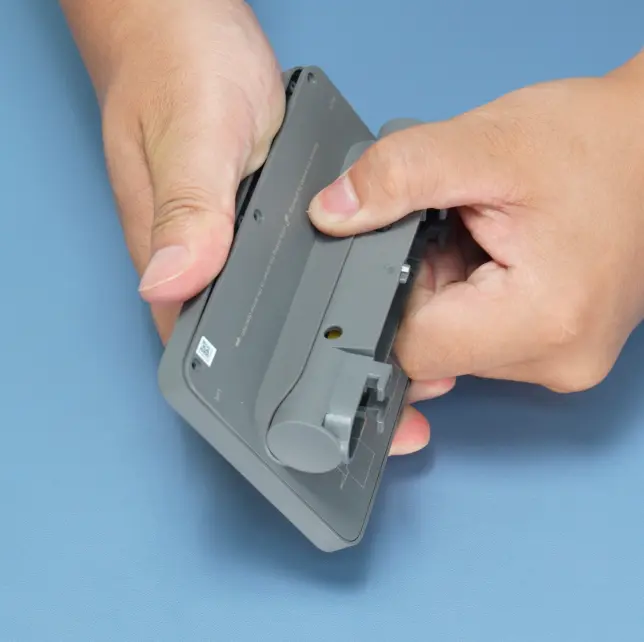

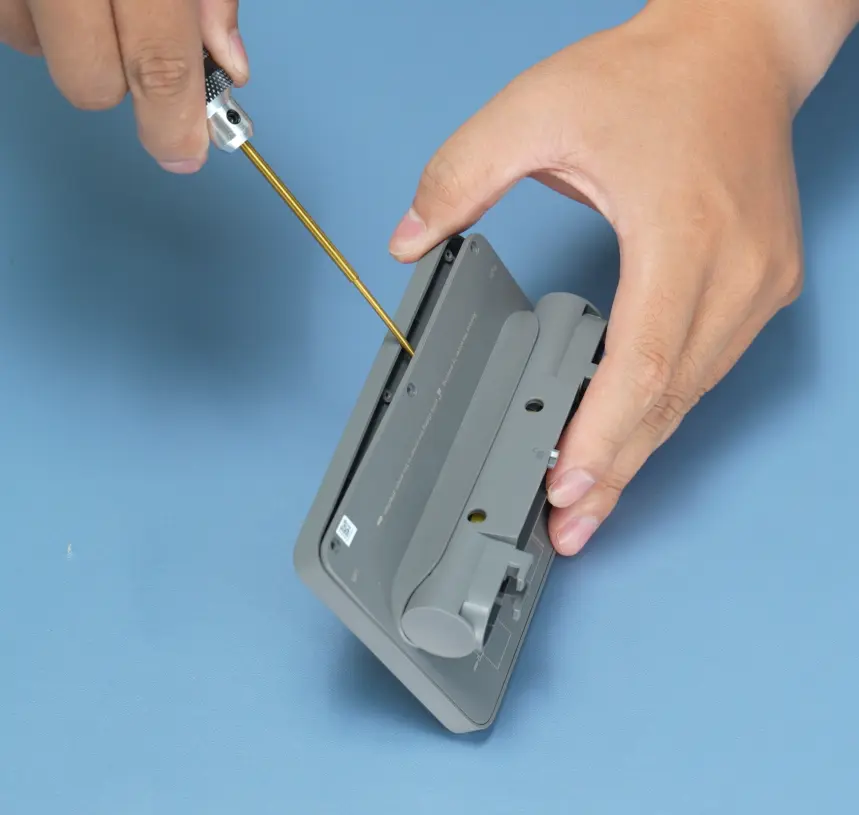

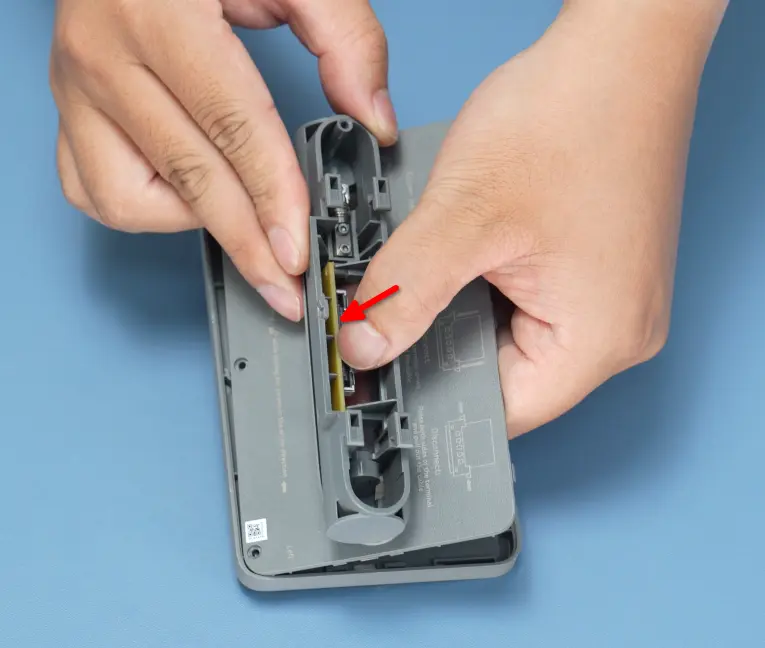

Hold hængslet og træk det forsigtigt opad for at eksponere rillen under skruehullet. Brug derefter forsigtigt en pind til at åbne clipsene på begge sider langs åbningen. Når begge sideclips er udløst, trækkes bagdækslet nedad for at frigøre de øvre clips, og bagdækslet fjernes.

Undgå at tvinge bagdækslet op, da det kan medføre beskadigelse.

Montering af berøringsskærmens bagdæksel

Trin 1: Monter berøringsskærmens bagdæksel

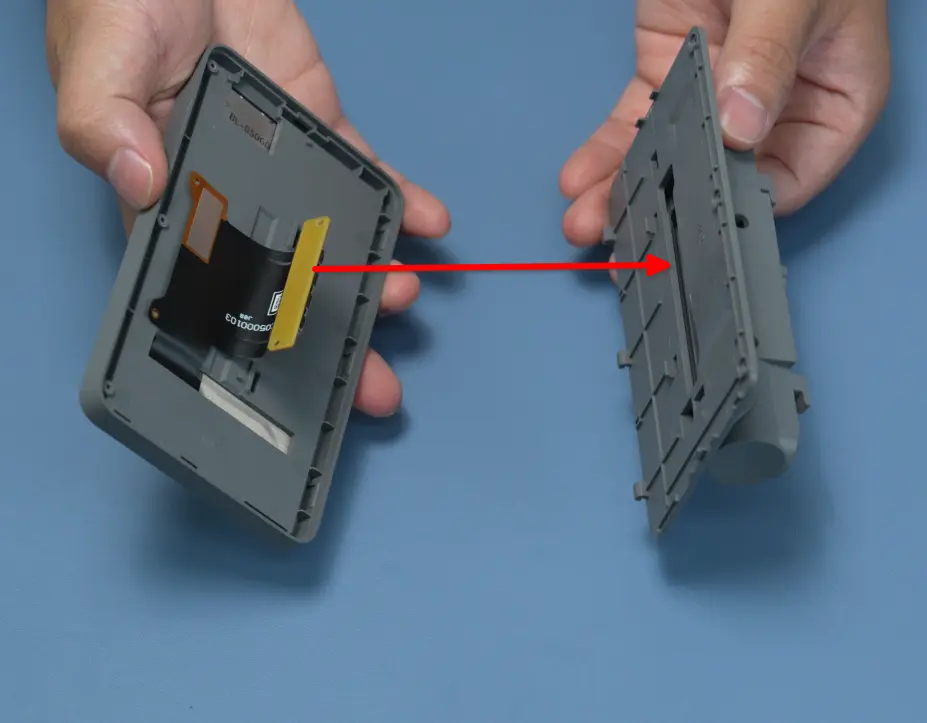

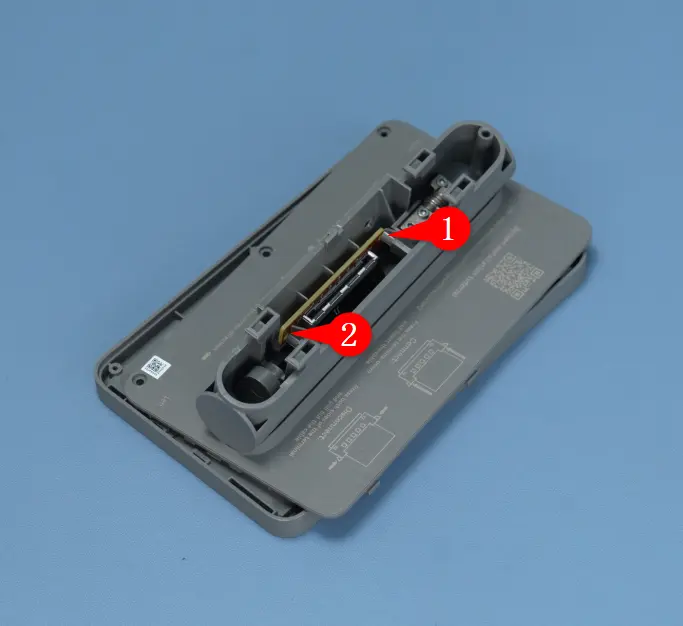

Før skærmens FPC-kabelinterface-kort igennem bagdækslets hængsel (kontroller orienteringen), og juster interface-kortet med skruehullerne.

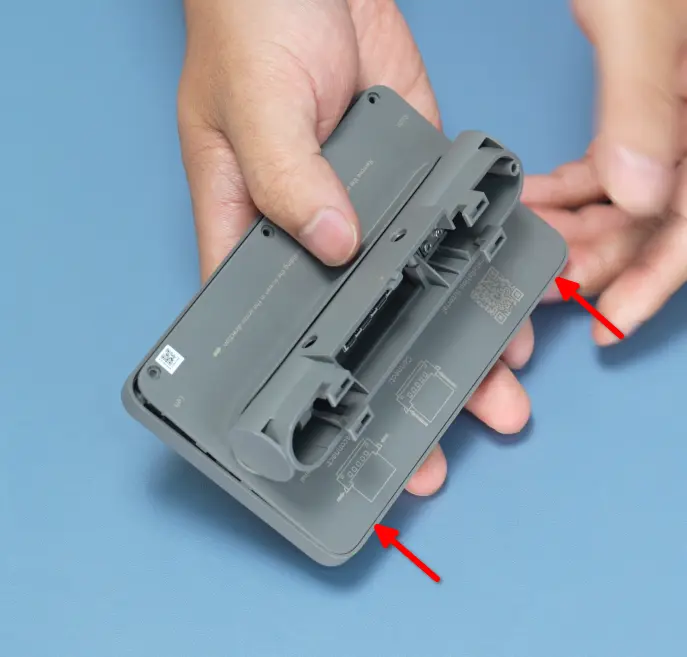

Indsæt bunden af skærmens bagdæksel i skærmen først, og sørg for at det sidder plant. Tryk derefter langs kanterne for at klikke clipsene på plads.

Brug en H1.5 unbrakonøgle til at stramme de to BT2x5-skruer, der fastgør skærmens FPC-kabelinterface. Stram derefter de tre BT2x5-skruer, der fastgør skærmens bagdæksel, med den samme unbrakonøgle.

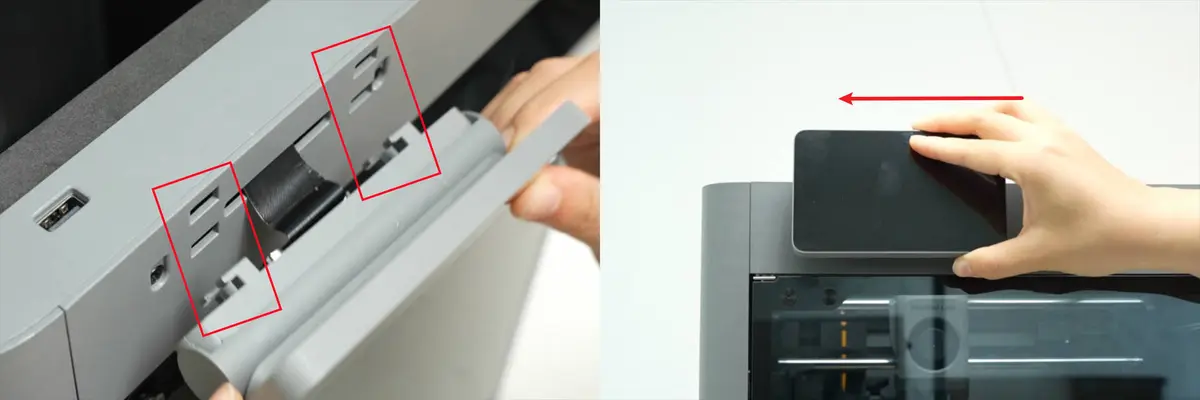

Trin 2: Monter skærmen

Se vejledningen til udskiftning af skærmen for at montere skærmen korrekt.

Verificering af funktionalitet

• Kontroller, at skærmen sidder fast på printeren.
• Start printeren og bekræft, at skærmen viser korrekt, og at berøringsfunktionen fungerer normalt.
