Udskiftning af kammertemperatursensor på P2S

Kammertemperatursensor

Kammertemperatursensoren er en NTC med et fast beslag, monteret på indersiden af printerens frontbjælke, og bruges til at registrere temperaturen inde i printerens kammer.

Tilbehørspakken indeholder:

1. Kammertemperatursensor * 1
2. BT3x6 skrue * 2

Hvornår bruges denne guide

1. Kammertemperatursensorens forbindelseskabel er beskadiget.
2. Kammertemperaturfejl.

Nødvendige værktøjer og materialer

1. Ny kammertemperatursensor
2. H2,0 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid printeren og kobl strømforsyningen fra, inden du udfører vedligeholdelsesarbejde. Undlader du dette, er der risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og være meget omhyggelig med ikke at klemme, beskadige eller lægge pres på eksponerede ledninger, stik eller kredsløbskort. Dysen kan desuden være meget varm, så rør aldrig ved den med bar hud.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne guide, bedes du oprette en ny sag på vores supportside for at få hjælp.

Fjern kammertemperatursensoren

Trin 1: Afbryd kablerne

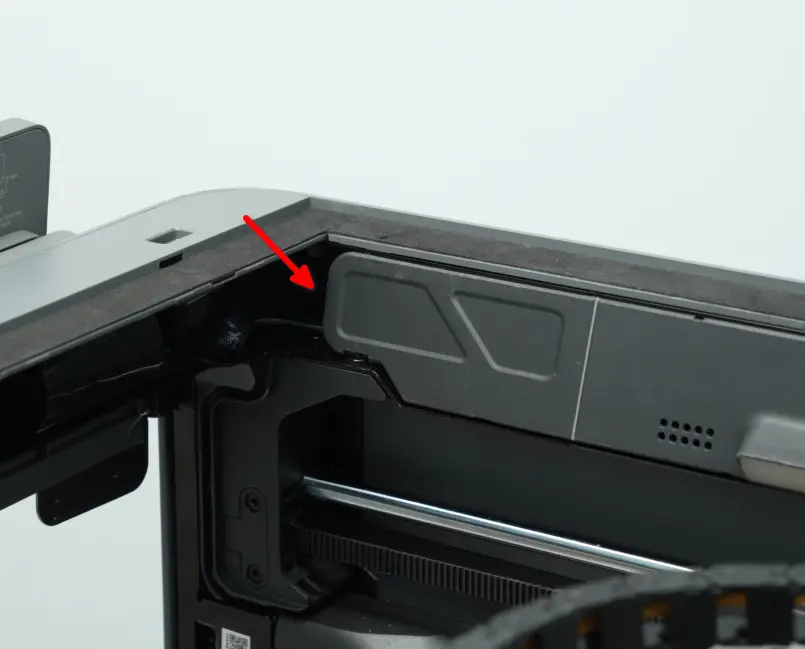

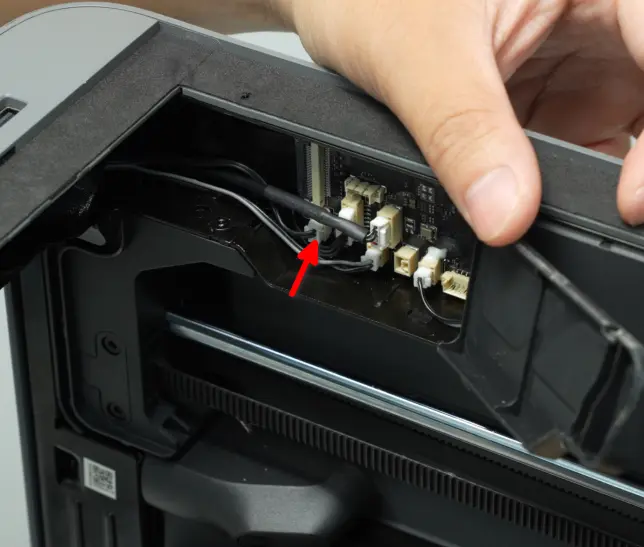

Åbn servicedækslets adgangsende på AP-kortdækslet, og afbryd derefter kammertemperatursensorens kabel fra AP-kortet.

Trin 2: Fjern kammertemperatursensoren

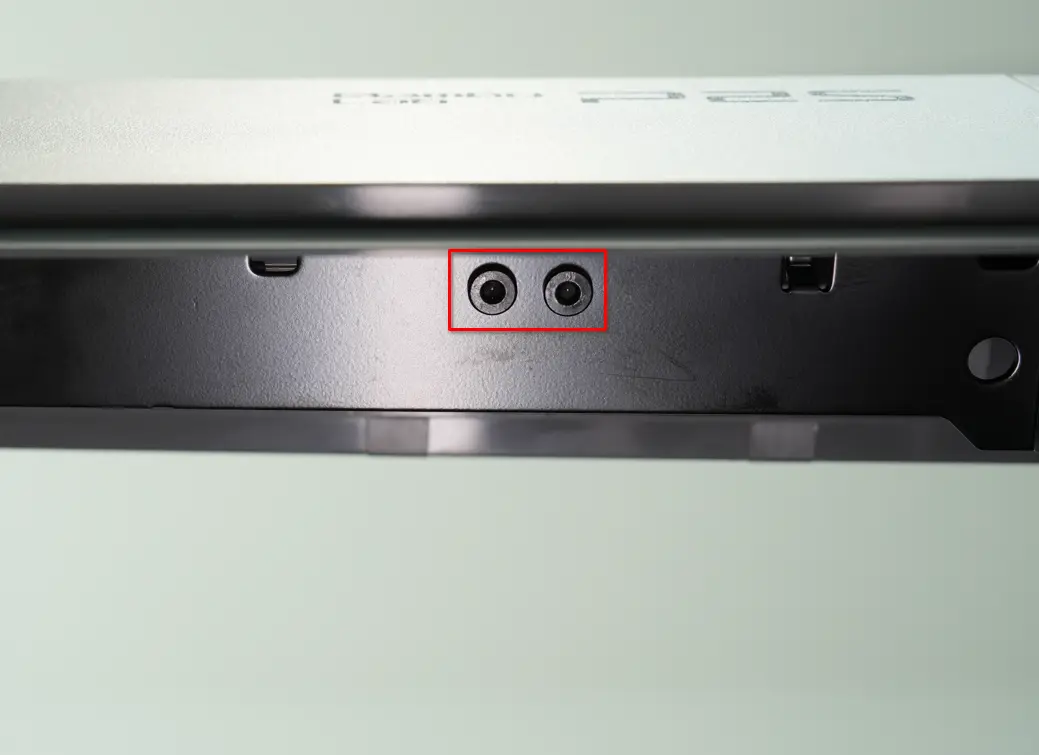

Find kammertemperatursensoren inde i den forreste tværbjælke. Fjern de to skruer (BT3x6) med en H2,0 unbrakonøgle, og fjern derefter sensoren.

Installer kammertemperatursensoren

Trin 1: Installer kammertemperatursensoren

Juster den nye kammertemperatursensor med skruehullerne på printerens bjælke, og stram de to monteringsskruer (BT3x6) med en H2,0 unbrakonøgle.

Hold kammertemperatursensoren på plads, mens du strammer den første skrue, og stram derefter begge skruer samlet.

Trin 2: Tilslut kablerne

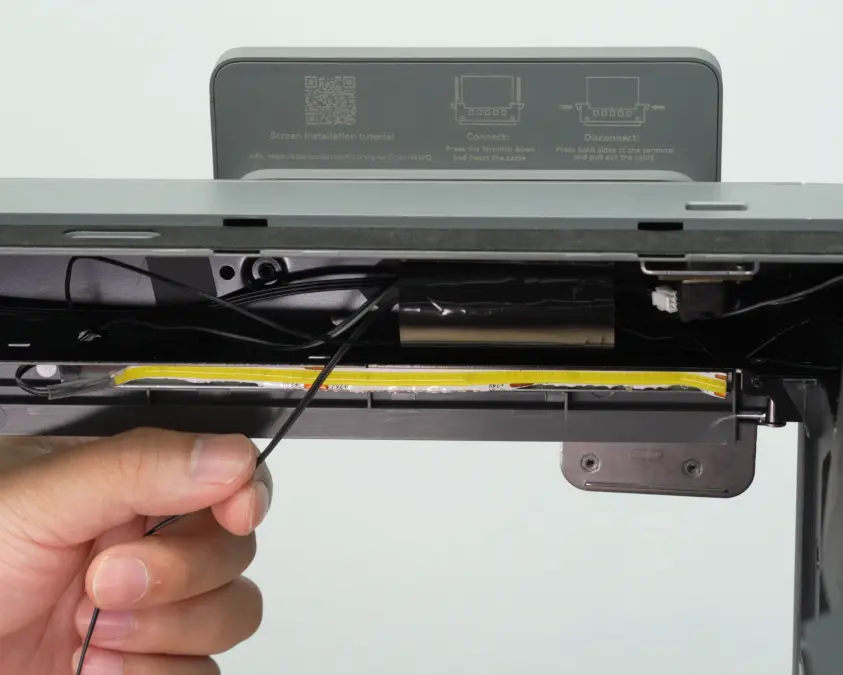

Før kammertemperatursensorens kabel langs tværbjælken til siden af AP-kortet, tilslut det til AP-kortet, og luk adgangsenden på AP-kortdækslet igen.

Verificering af funktionalitet

Tilslut strømforsyningen og tænd printeren, og kontroller derefter om kammertemperaturen er normal.
