X- og P-serie - Guide til udskiftning af vibrationsdampende fødder

Vibrationsdæmpende fødder

De vibrationsdæmpende fødder er silikonefødder monteret på bunden af printeren for at reducere printerens vibrationer under printprocessen.

Når du skal bruge denne guide

Når printerens vibrationsdæmpende fødder mangler eller er beskadiget.

Nødvendigt værktøj og materialer

Nye vibrationsdæmpende fødder

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for strømforsyningen og frakobl kablet, inden du udfører vedligeholdelsesarbejde. Undlader du dette, er der risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker af sikkerhedsmæssige årsager og være særlig forsigtig med ikke at knibe, beskadige eller lægge pres på udsatte ledninger, stik eller kredsløb. Dysen kan desuden være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller betænkeligheder i forbindelse med ovenstående eller trinene i denne guide, bedes du åbne en ny sag på vores supportside for at få hjælp.

P2S/X2D printer

Trin 1: Læg printeren på siden

Sluk for strøm og frakobl netledningen fra printeren.

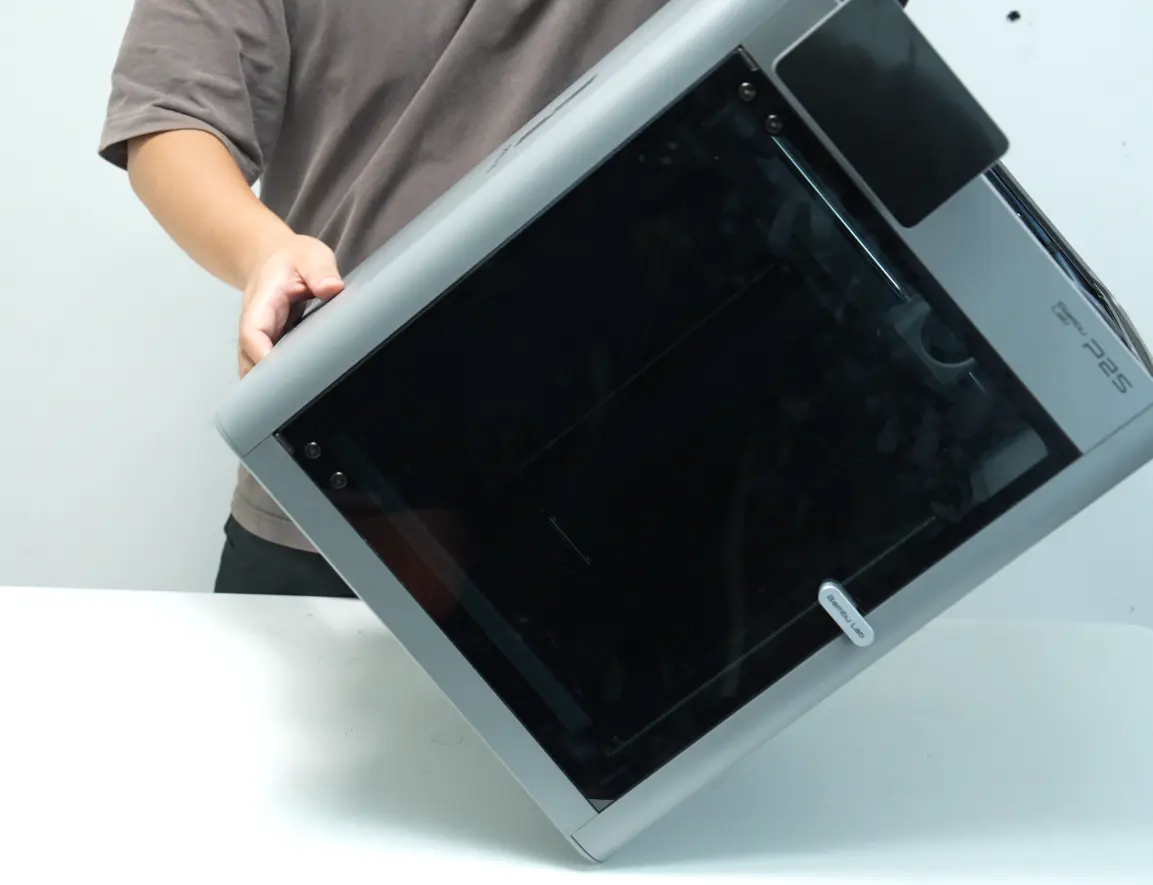

Fjern glasoverdækslet, inden du vælter printeren, for at forebygge skader. Læg printeren på siden for nemmere at kunne fjerne de vibrationsdæmpende fødder.

Hvis du vil lægge printeren med bunden opad, skal du først fjerne displayet for at undgå skader. Du kan se vejledningen i guiden Udskiftning af skærm for at lære, hvordan du fjerner det.

Trin 2: Fjern de vibrationsdæmpende fødder

Klem om den vibrationsdæmpende fod med hånden og træk den ud for at fjerne den.

Trin 3: Monter de vibrationsdæmpende fødder

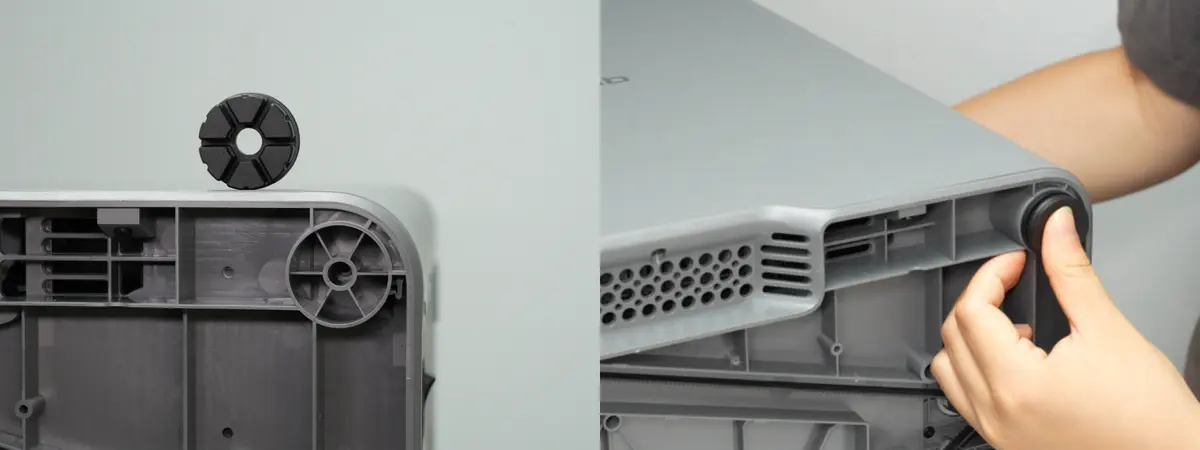

Juster den ophøjede del af den vibrationsdæmpende fod, så den flugter med printerens base, og tryk den godt på plads.

Monter de resterende tre vibrationsdæmpende fødder på samme måde og tryk alle fire godt på plads, så bundfladen er plan.

Trin 4: Stil printeren oprejst

Stil printeren oprejst på et bord og kontroller, at den står stabilt og plant.

X1/P1 printer

Trin 1: Fjern glaslaget.

Fjern forsigtigt glaslaget og placeer det langsomt et sikkert sted.

Trin 2: Læg printeren på siden.

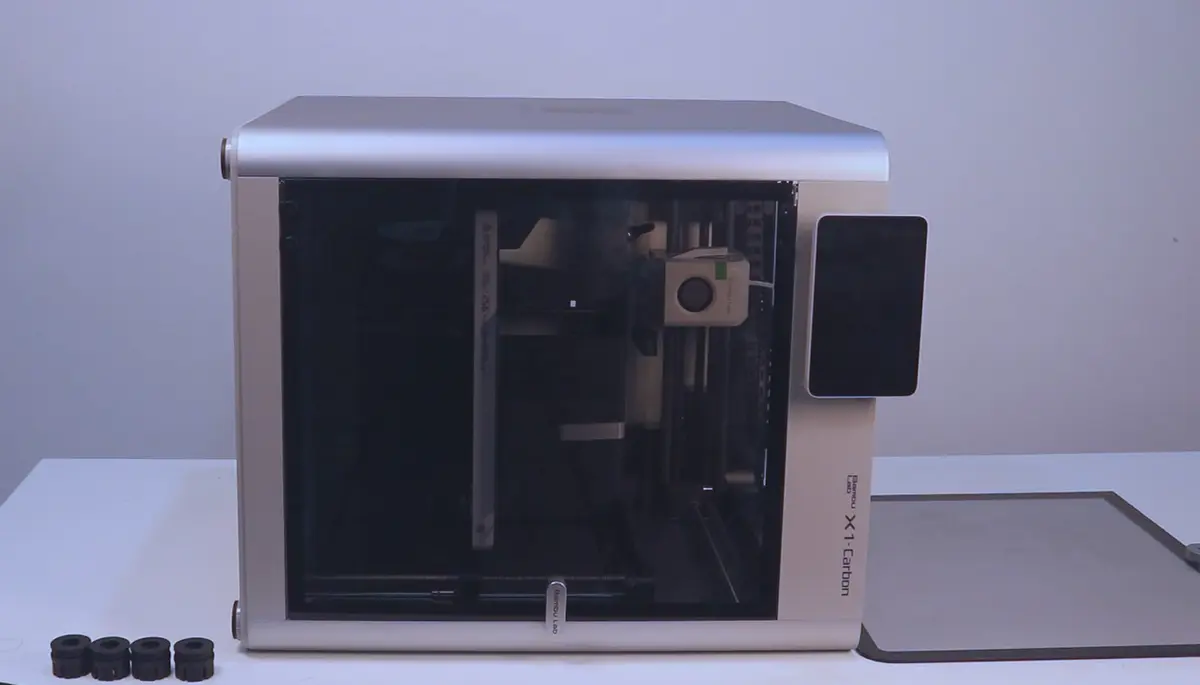

Hold fat i printerens interne ramme og læg den på siden. Kontroller, at bordet er rent, og at der ikke er fremmedlegemer, når du lægger den på siden.

Trin 3: Brydes de gamle fødder ud.

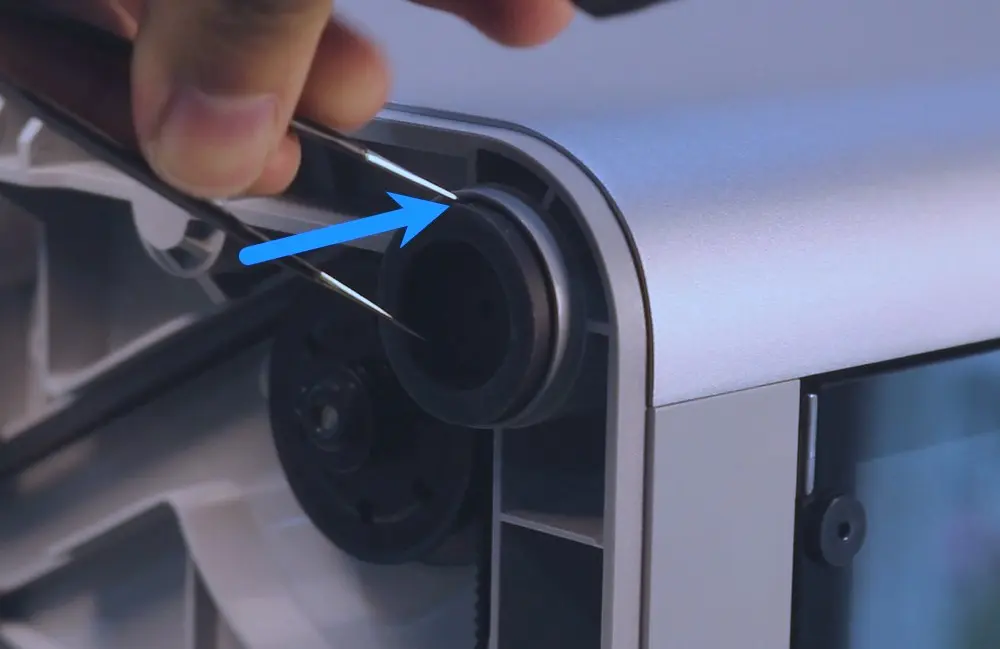

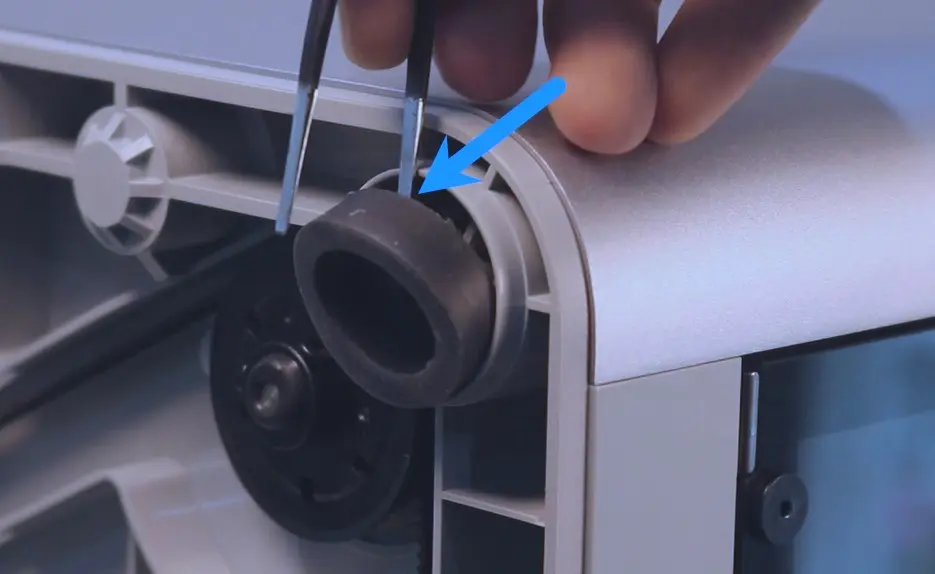

Stik pincetten ind i spalten på siden af foden og brydes den ud.

|---|---|
|||

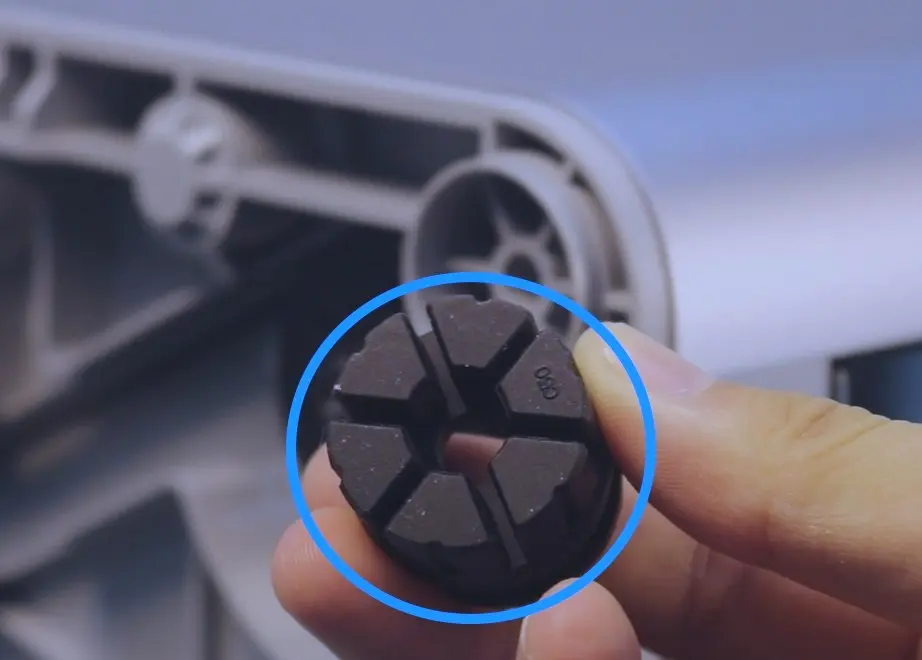

Trin 4: Monter de vibrationsdæmpende fødder

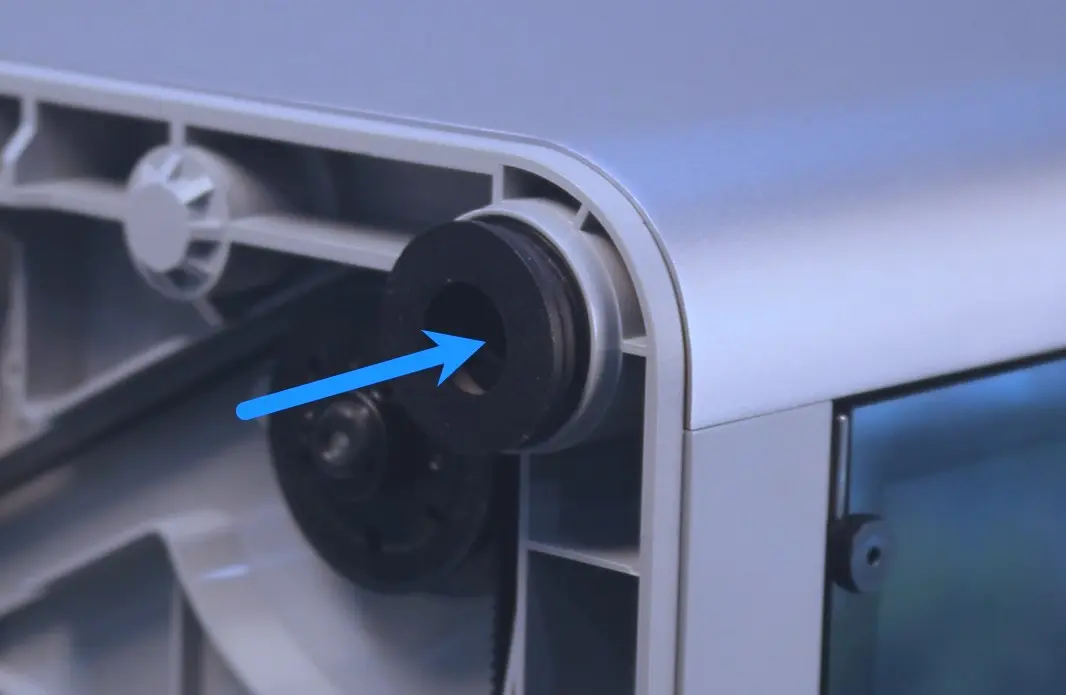

Juster den ophøjede del af den vibrationsdæmpende fod, så den flugter med printerens base, og tryk den godt på plads.

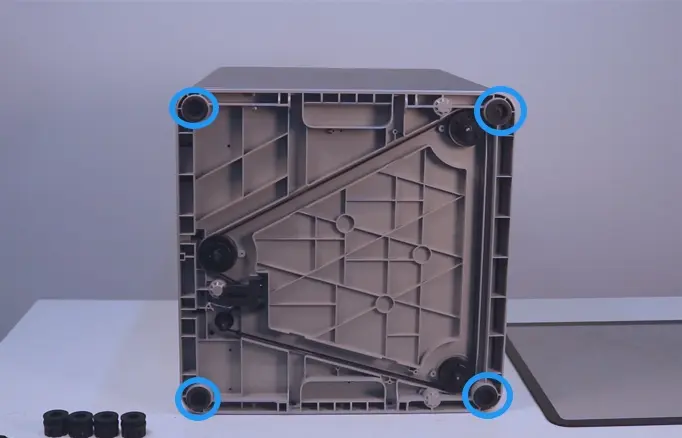

De resterende tre fødder kan installeres på samme måde. Kontroller, at alle fire fødder er trykt helt på plads.

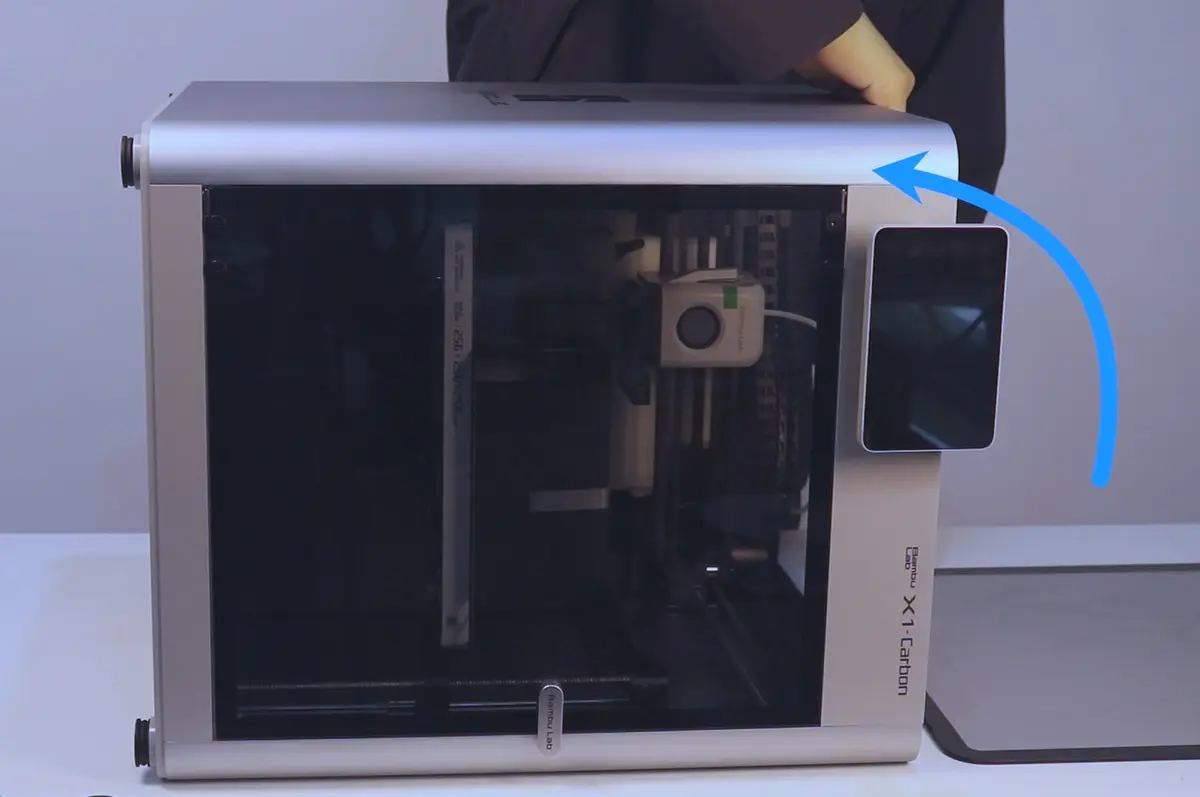

Trin 5: Ret printeren op

Stil printeren oprejst på bordet og kontroller, at den står stabilt.

Verifikation af funktionalitet

Kontroller, at printeren står oprejst, stabilt og plant, uden at ryste.
