Udskiftning af trykluftfittings i filamentbufferen på P2S

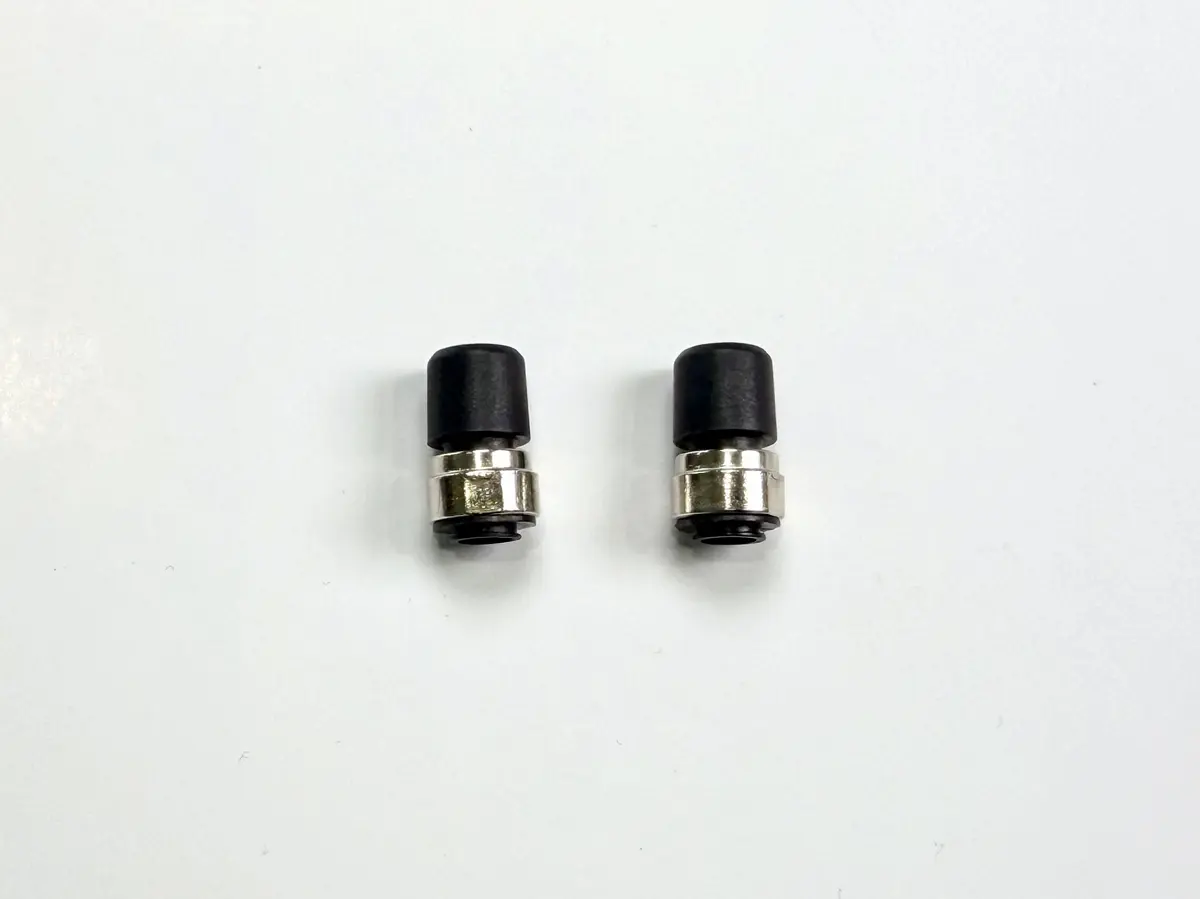

Trykluftfitting (P2S filamentbuffer)

Trykluftfittingerne på P2S-filamentbufferen er de samme som dem, der bruges på styrearmens inaktive side på H-seriens printere.

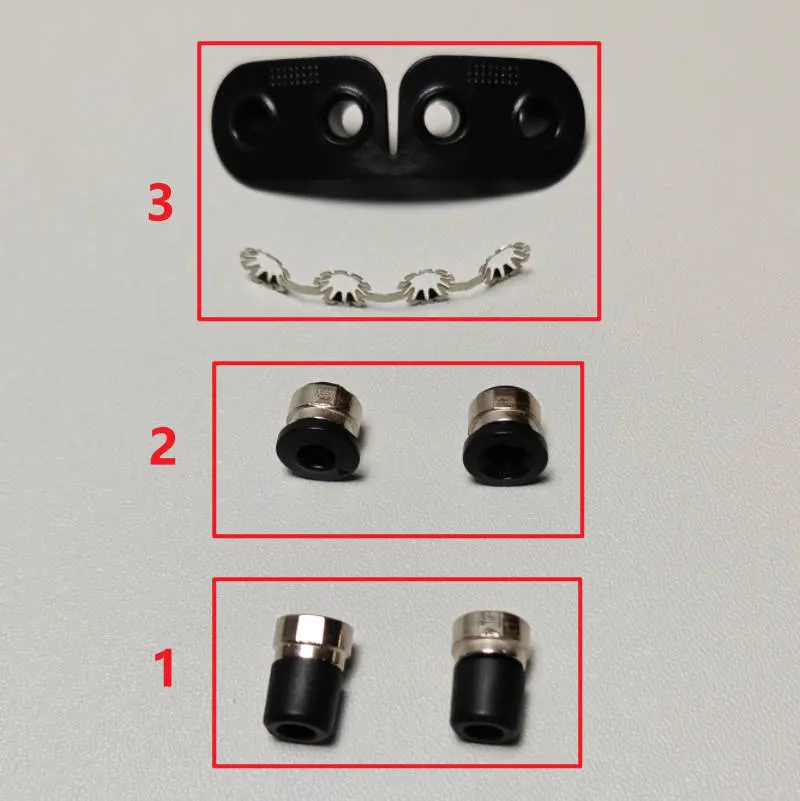

Forskellige typer trykluftfittings:

1. De forlængede trykluftfittings til P2S-filamentbufferen, som bruges i denne guide.

2. Standard trykluftfittings.

3. Trykluftfittings til AMS 2 Pro's interne hub-enhed.

Hvornår skal denne guide bruges

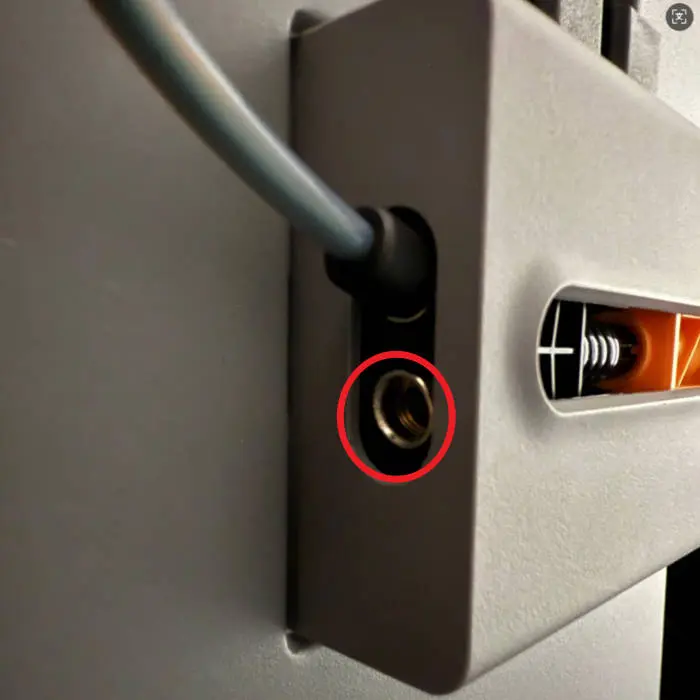

• Trykluftfittingerne er beskadigede eller løsnet.

Nødvendigt værktøj og materialer

• Trykluftfittings

• H2.0 & H1.5 unbrakonøgle

• Stavmagnet (hjælper ved demontering og montering, medbringes selv)

Sikkerhedsadvarsel

Det er afgørende at slukke for printeren, inden du udfører vedligeholdelse, herunder arbejde på printerens elektronik og værktøjshoveds kabler. Arbejder du med printeren tændt, kan det medføre kortslutning, elektronikskader og sikkerhedsmæssige risici.
Under vedligeholdelse eller fejlfinding kan det være nødvendigt at adskille dele, herunder hotenden. Det blotter ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andre metaldele eller elektronik, mens printeren stadig er tændt. Det kan skade printerens elektronik og forårsage yderligere problemer.
Derfor er det afgørende at slukke for printeren og frakoble den fra strømkilden, inden du påbegynder vedligeholdelse. Det forebygger kortslutning og skader på elektronikken og sikrer en tryg og effektiv vedligeholdelse. Har du spørgsmål eller er i tvivl om noget i guiden, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og hjælpe dig videre.

Fjernelse af de gamle trykluftfittings

Trin 1: Fjern filamentbufferen.

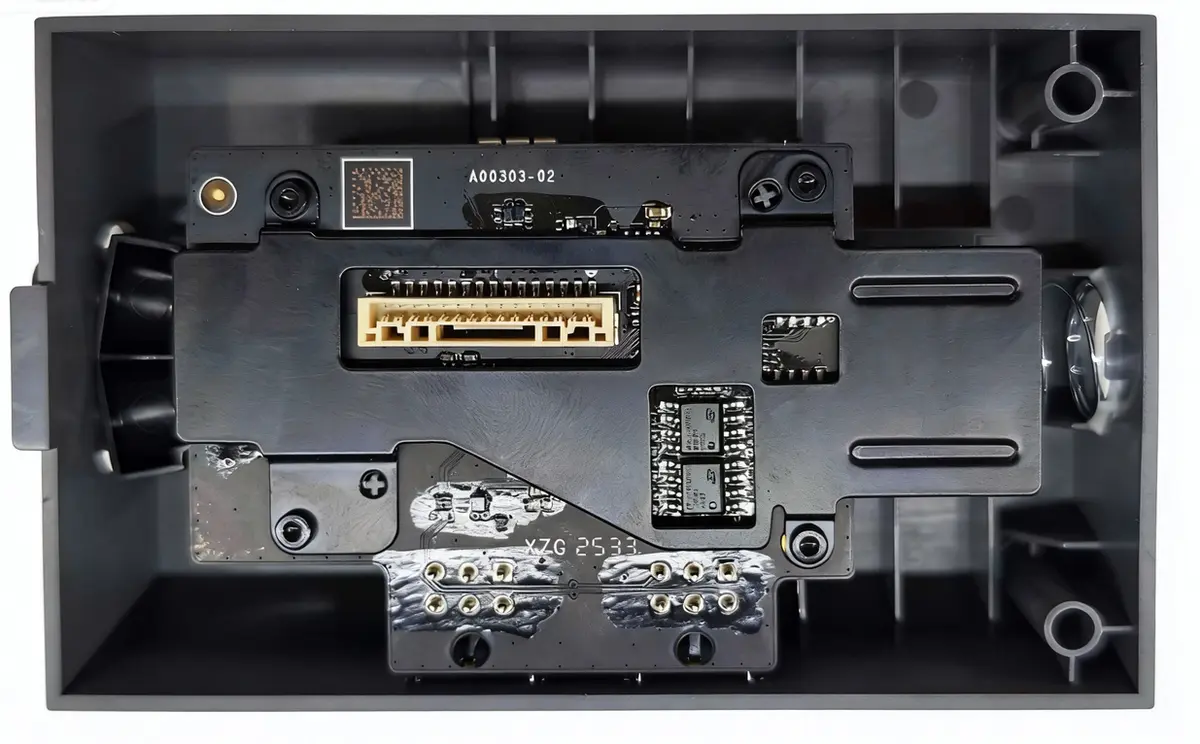

Se Udskiftningsguide til filamentbuffer på P2S | Bambu Lab Wiki for vejledning i at fjerne bufferen fra printeren. Den afmonterede buffer ses på billedet nedenfor.

Trin 2: Fjern det sorte toplag og printkortet.

Bemærk: Placer bufferen på et vandret underlag under demontering og montering for at undgå at miste fjedre og magneter, der sidder under printkortet, når det fjernes.

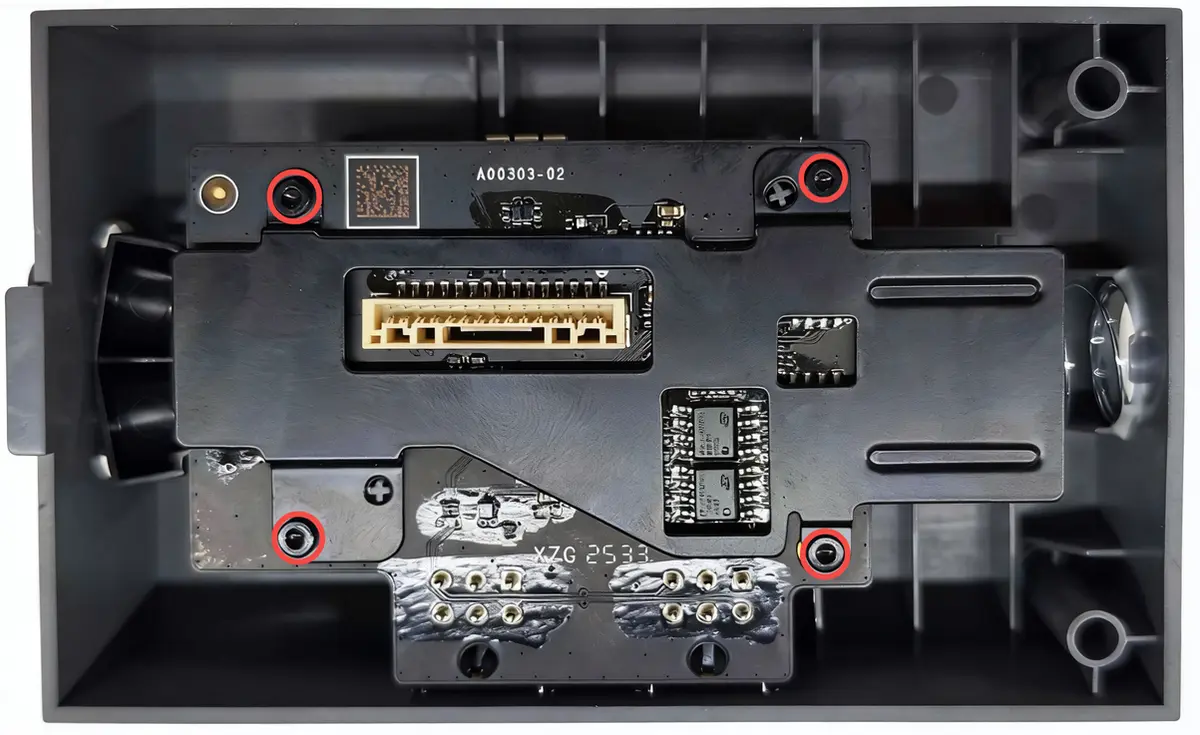

1. Brug en H1.5 unbrakonøgle til at fjerne de fire skruer, der holder det sorte toplag og printkortet fast.

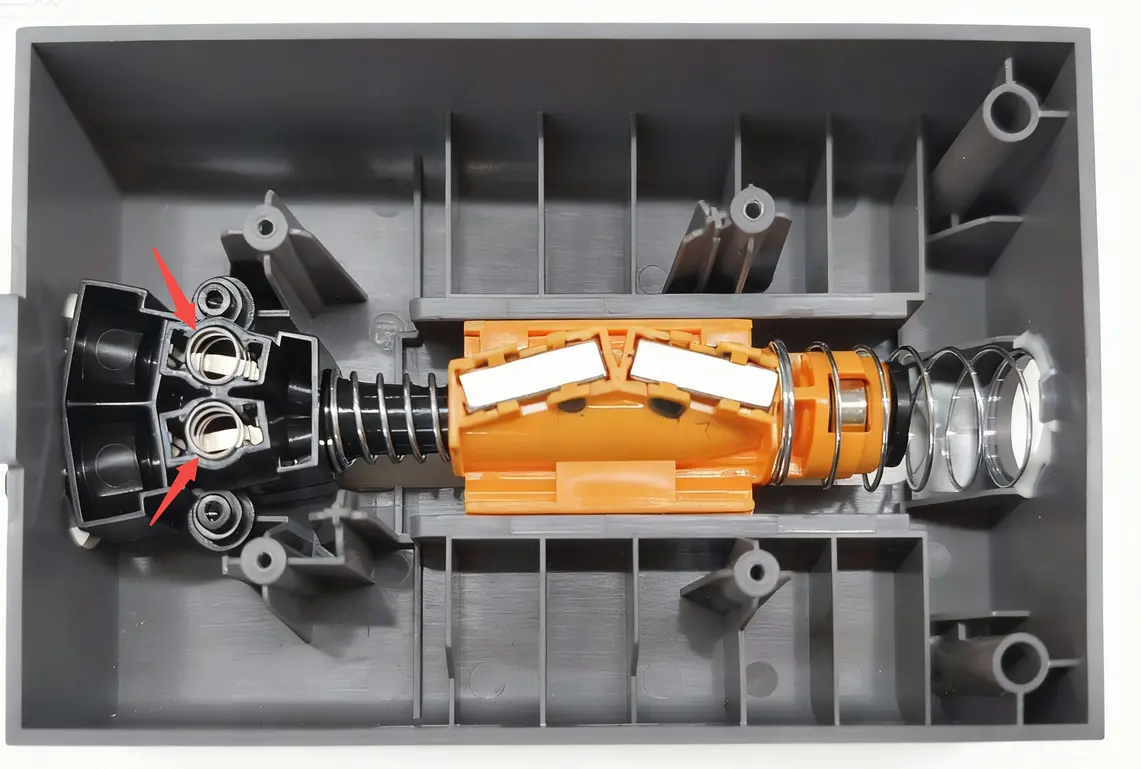

2. Fjern først det sorte toplag og derefter printkortet. For at undgå tab skal du fjerne fjederen og magneten markeret med den røde pil og opbevare dem et sikkert sted.

Trin 3: Fjern trykluftfittingerne.

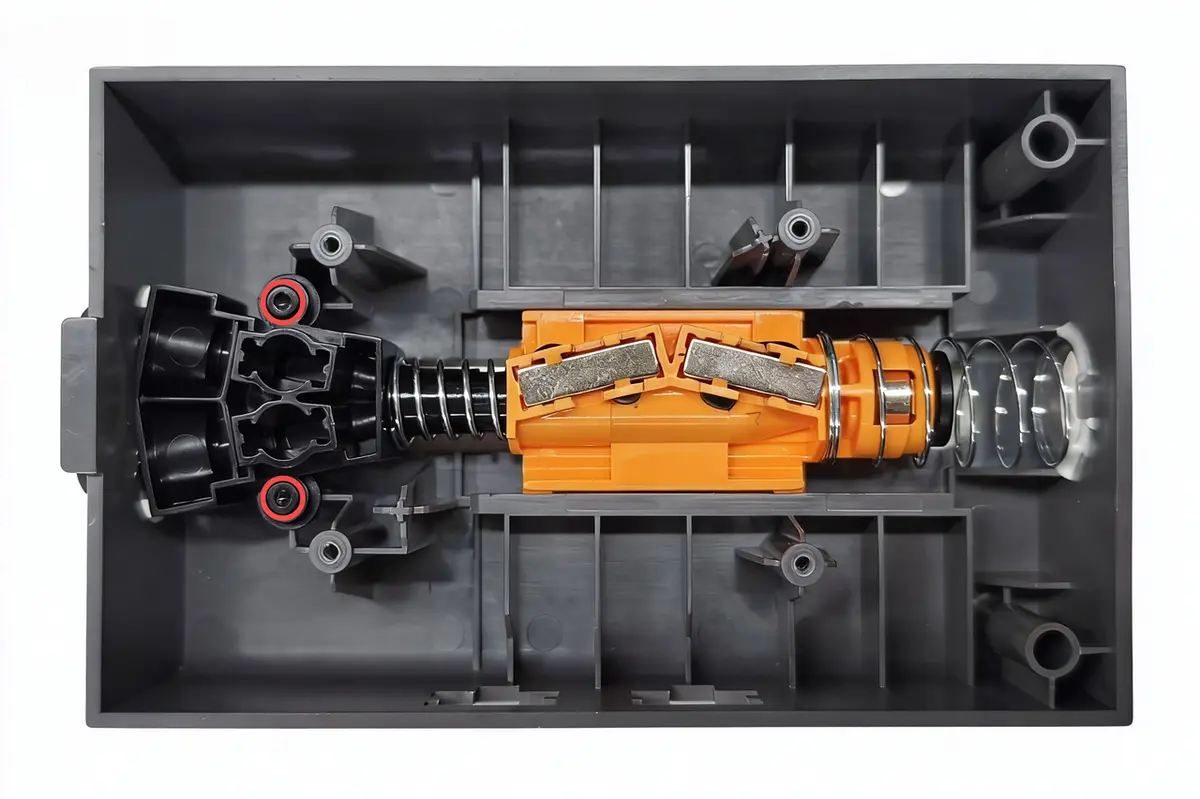

1. Brug en H1.5 unbrakonøgle til at fjerne de to skruer, der holder den Y-formede filamentvej fast.

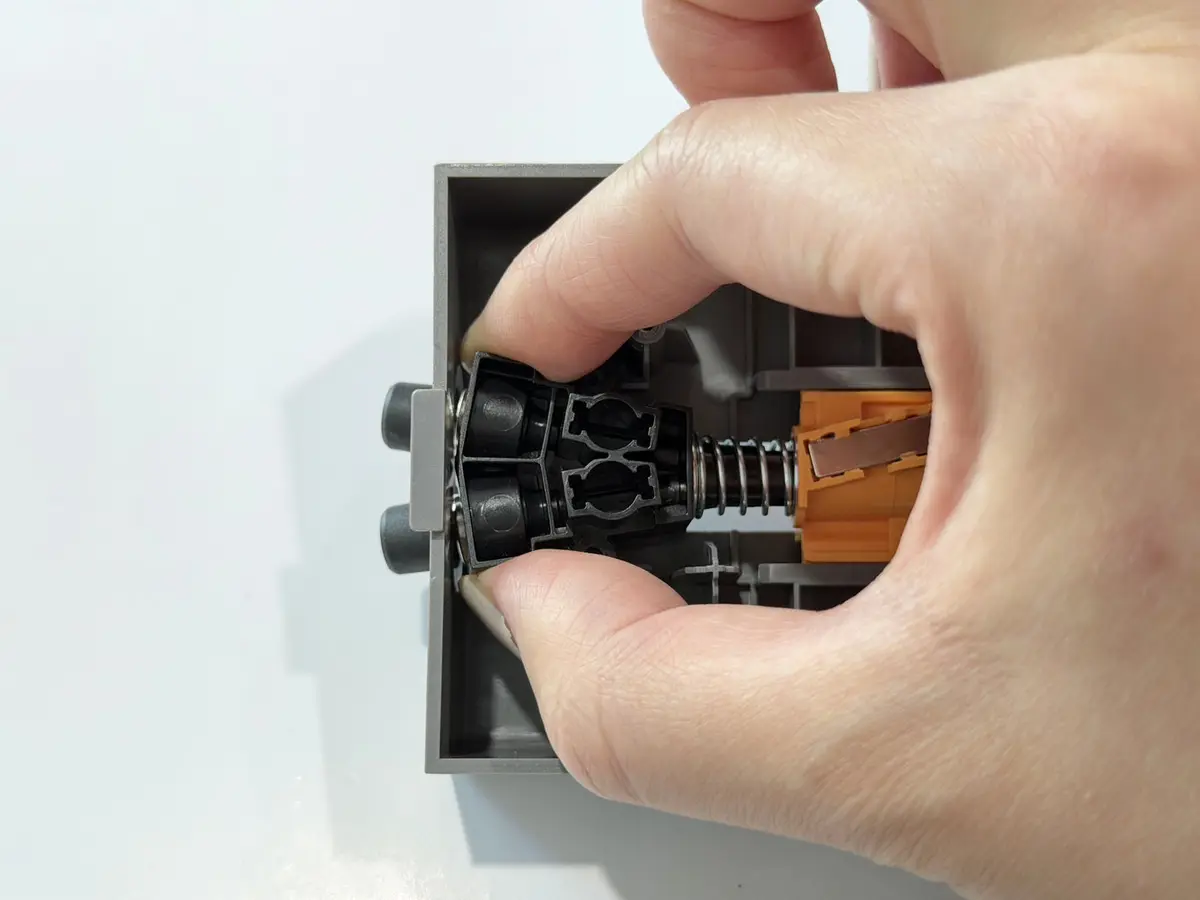

2. Hold fat om begge sider af den sorte Y-formede filamentvej og løft forsigtigt den øverste del op.

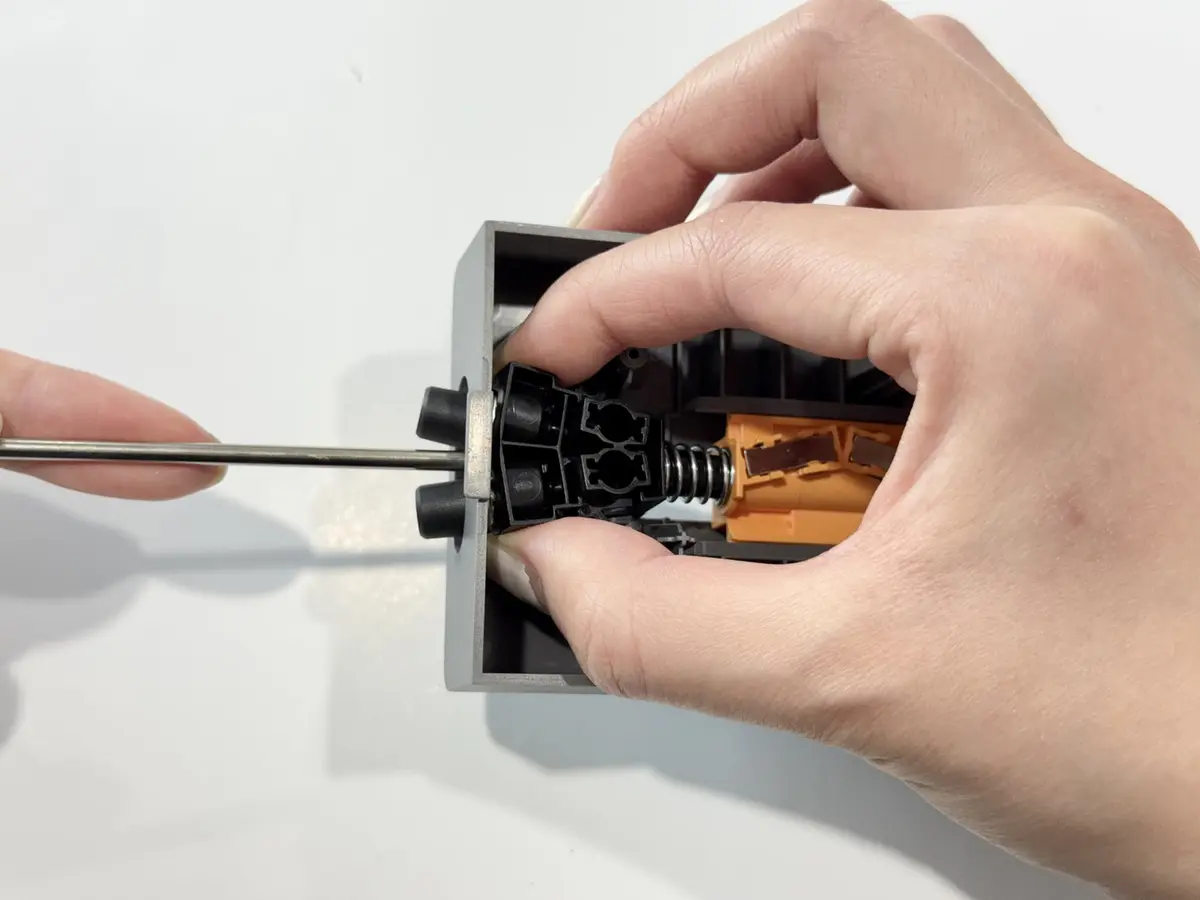

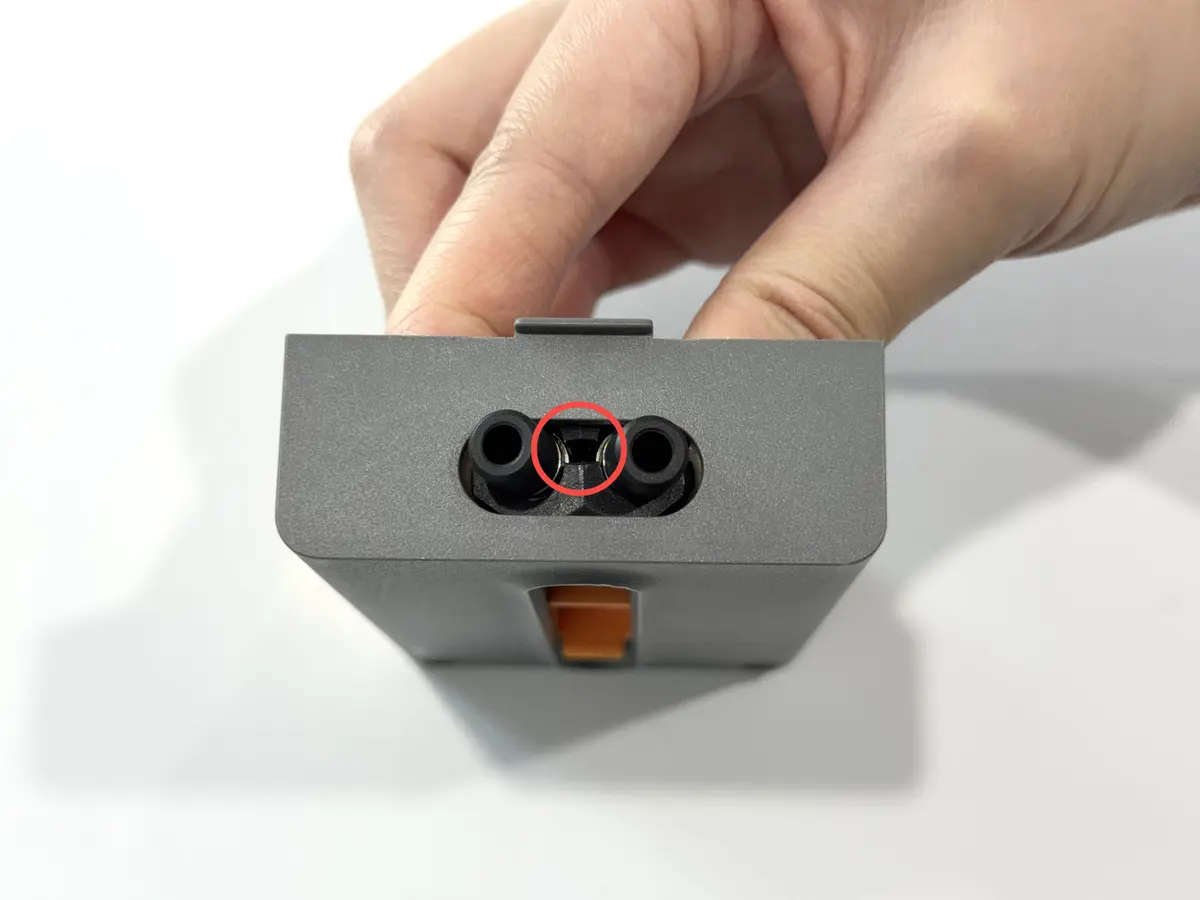

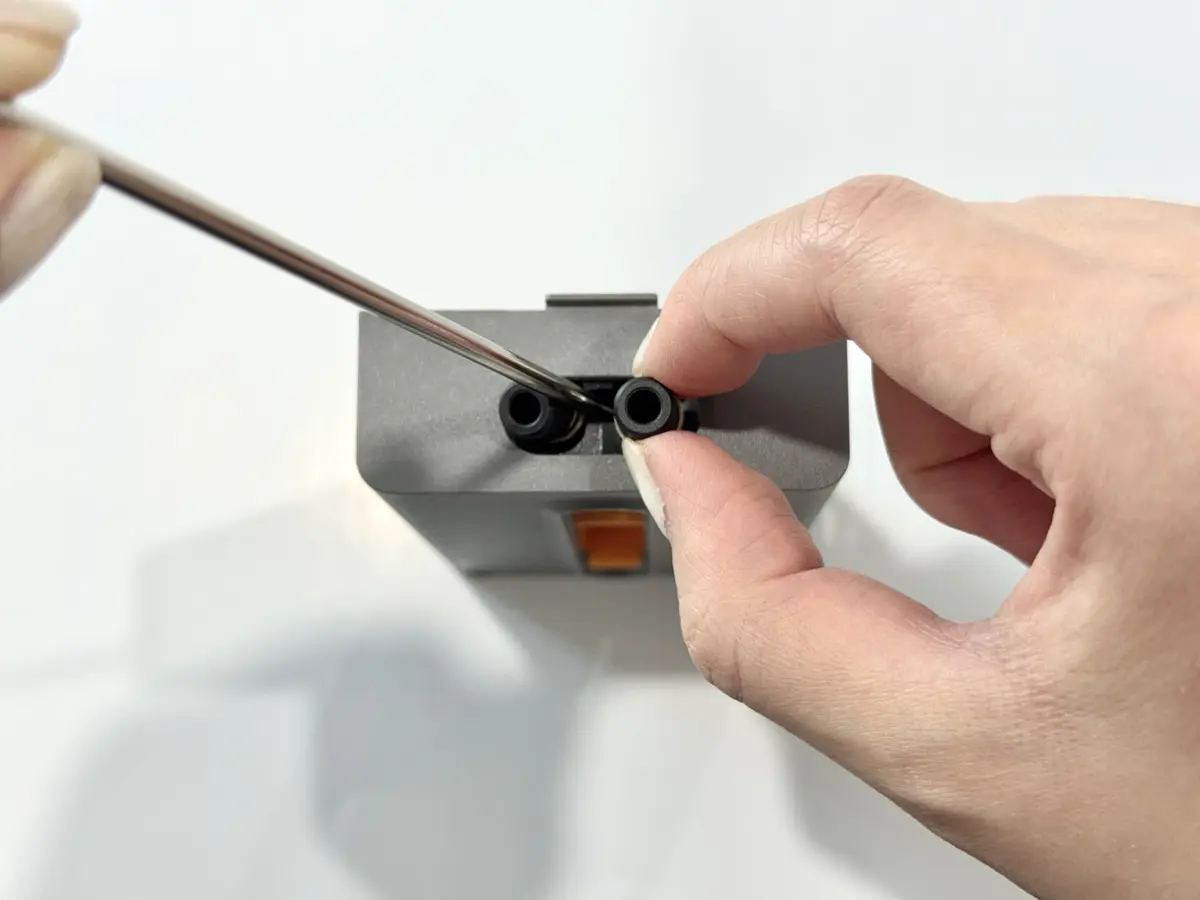

3. Stik en unbrakonøgle eller et tyndt værktøj ind i mellemrummet mellem fittingerne.

4. Brug moderat kraft til at bøje vejen åben.

Bemærk: Undgå for kraftig bøjning, da det kan beskadige de indvendige komponenter.

5. Herefter kan fittingerne fjernes.

Montering af nye trykluftfittings

Trin 1: Genmonter trykluftfittingerne.

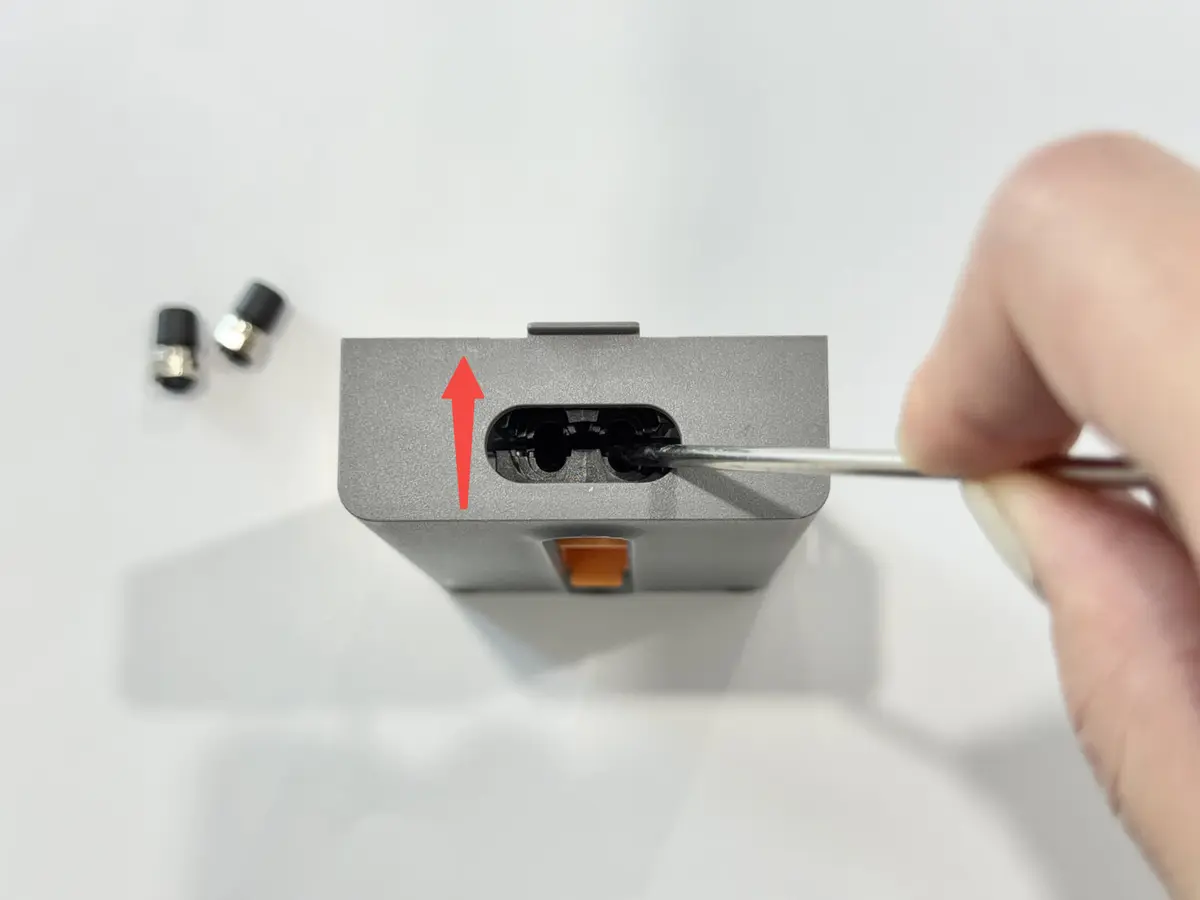

1. Stik en unbrakonøgle eller et tyndt værktøj ind i filamentvejen udgangen og bøj vejen åben med moderat kraft.

Bemærk: Undgå for kraftig bøjning, da det kan beskadige de indvendige komponenter.

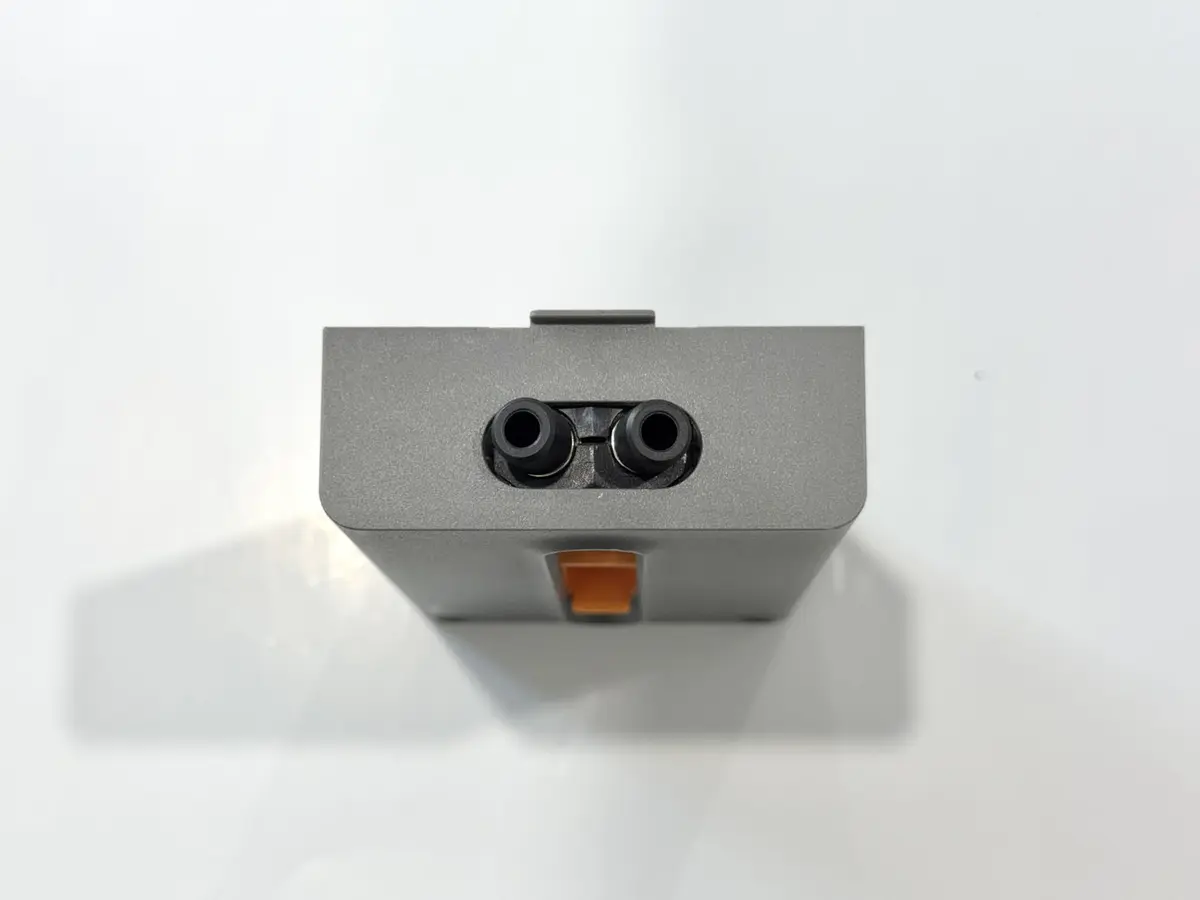

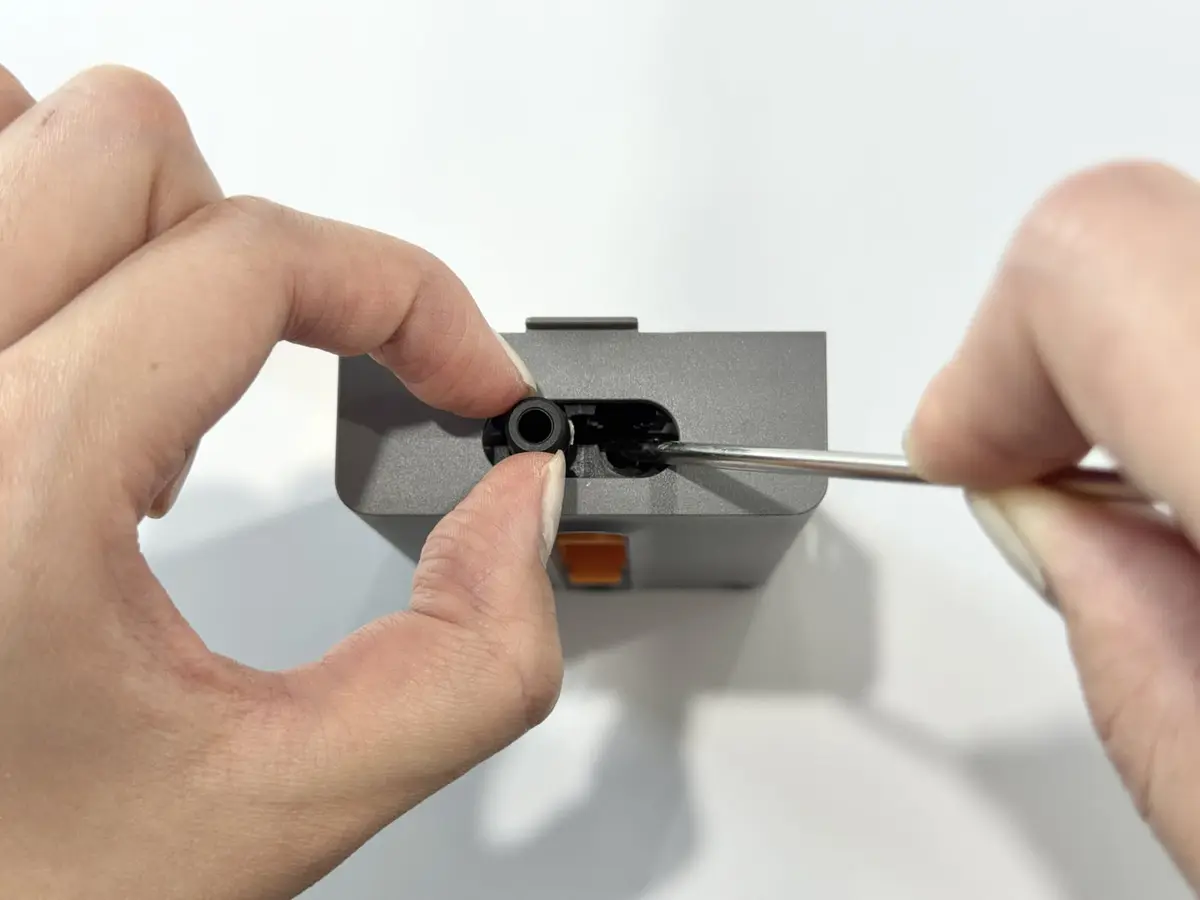

2. Indsæt derefter trykluftfittingerne i rækkefølge.

3. Brug en H1.5 unbrakonøgle til at stramme de to skruer.

Trin 2: Genmonter det sorte toplag og printkortet.

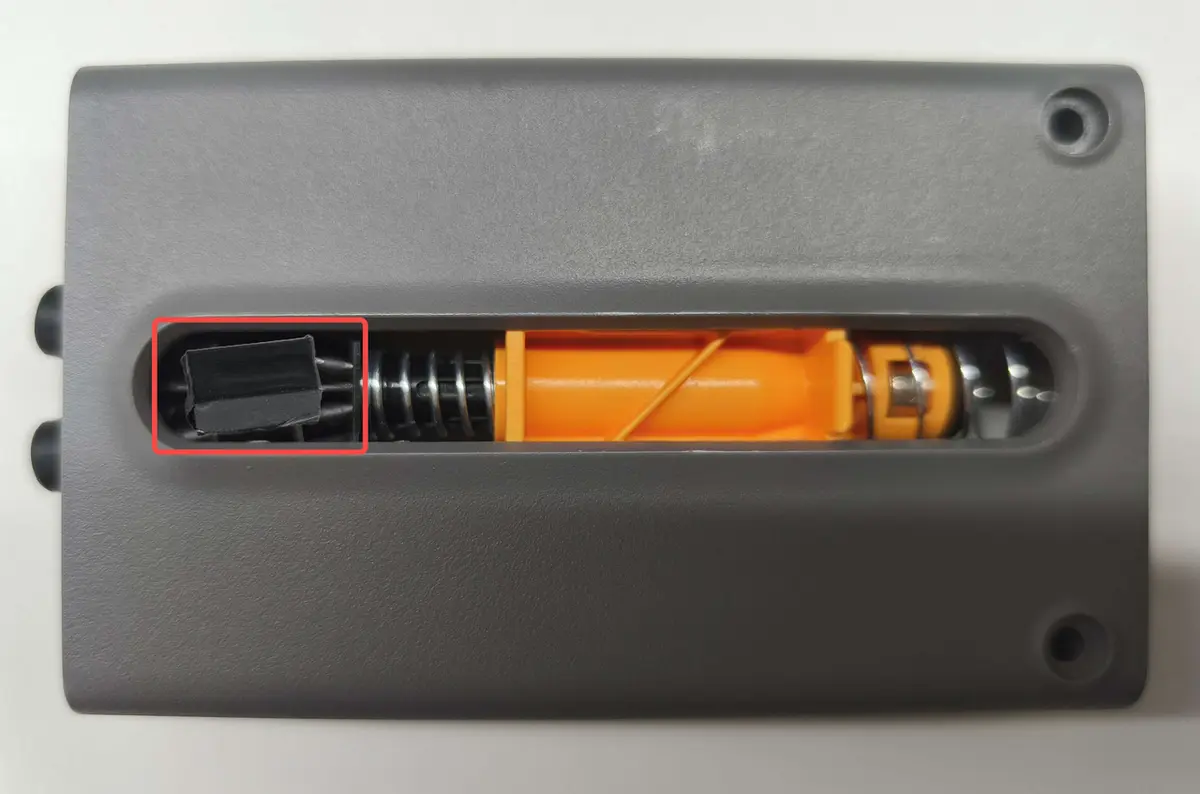

1. Fastgør en hjælpemagnet på ydersiden af bufferen, tæt på de to trykluftfittings på venstre side.

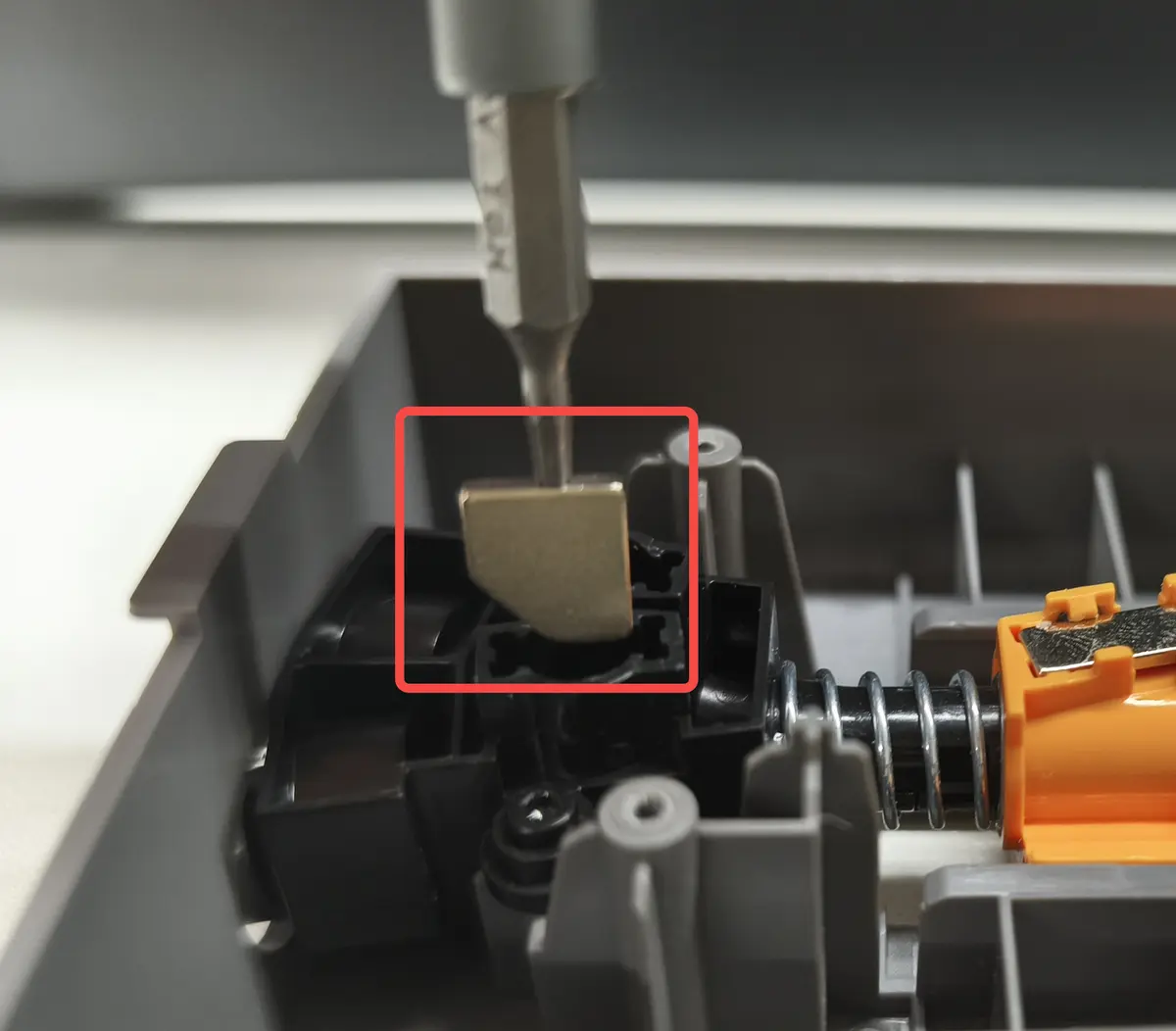

2. Brug unbrakonøglen til at genmontere magneten, og vær opmærksom på dens orientering.

3. Placer fjederen oven på magneten.

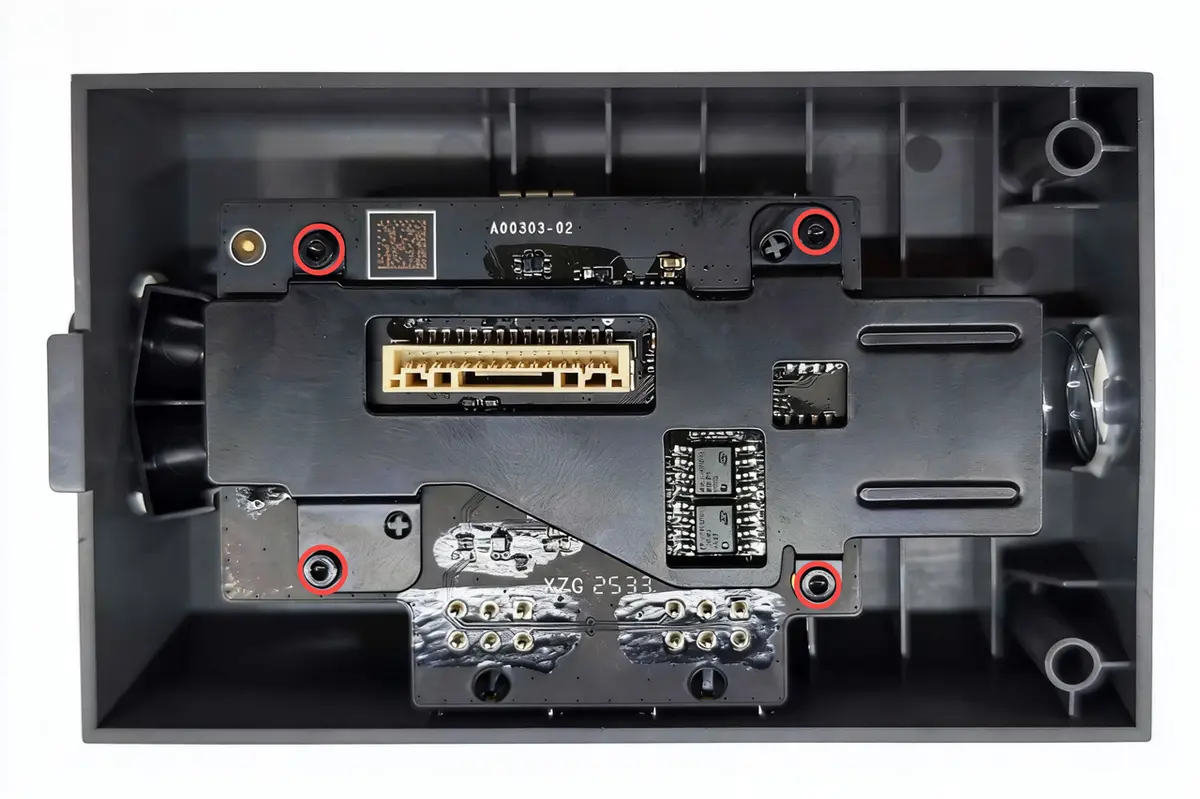

4. Genmonter printkortet og derefter det sorte toplag i den rigtige rækkefølge. Brug en H1.5 unbrakonøgle til at stramme de fire fastgørelsesskruer.

Trin 3: Genmonter filamentbufferen.

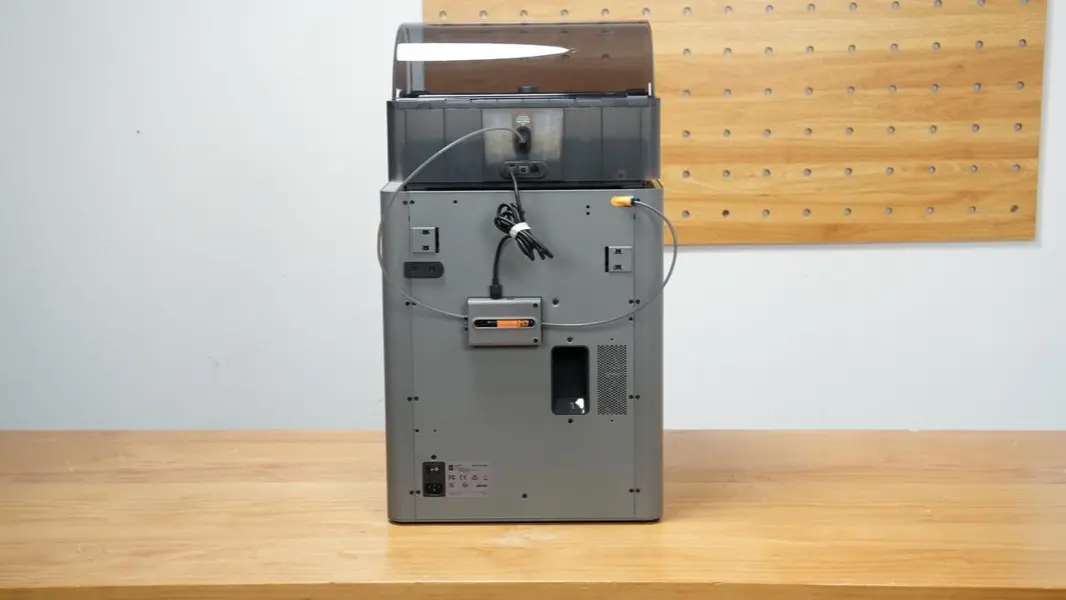

Se Udskiftningsguide til filamentbuffer på P2S | Bambu Lab Wiki for vejledning i at montere bufferen på printeren igen. Tilslut AMS til printeren og monter PTFE-rørene.

Verificering af funktionalitet

Tænd printeren. Ilæg filament i et vilkårligt AMS-slot, og tryk derefter på "Ilæg" på skærmen. Når ilægningen er færdig, trykker du på "Fjern" for at udføre en enkelt aftagningsoperation.

Fungerer ilægning og fjernelse normalt, er bufferens trykluftfittings monteret korrekt, og bufferen kan bruges som normalt.

Er det ikke tilfældet, kontrolleres alle kabelforbindelser. Hvis der ikke findes fejl, og problemet fortsætter, bedes du kontakte Bambu Labs kundesupport for yderligere hjælp.
