Udskiftning af XY-spændholder til P2S/X2D

XY-spænder

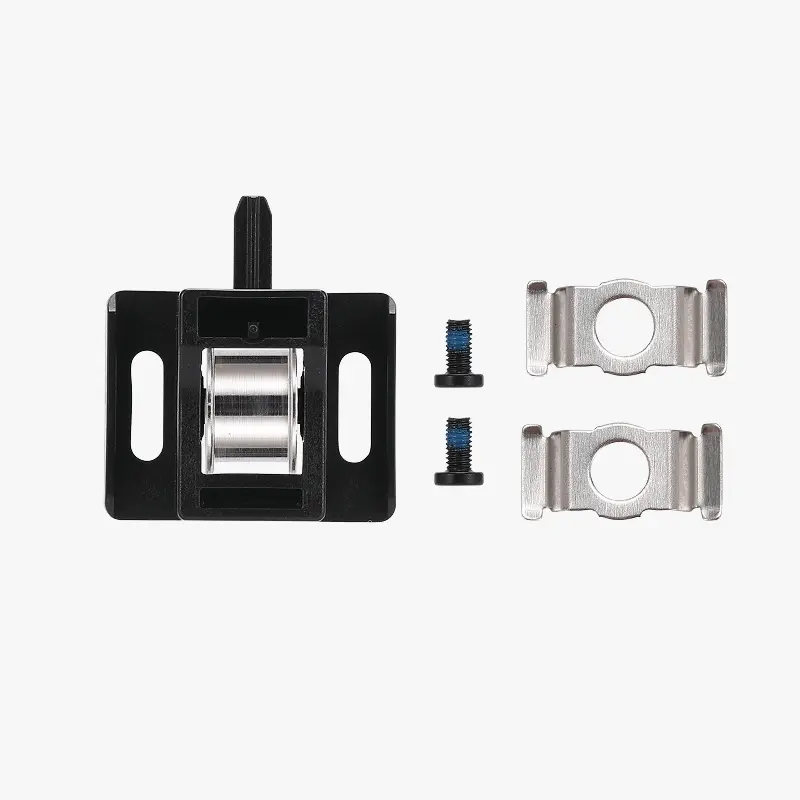

XY-spænderne er monteret på bagsiden af printeren. De består af en plastikbase med en styrerulle, mens spændeholderen inkluderer en plastikbase og en fjeder. Tilsammen giver disse to komponenter elastisk spænding til XY-remmen.

Når skal denne guide bruges

• XY-spænder eller -holder er beskadiget

Nødvendige værktøjer og materialer

• Pincet
• Ny XY-spændholder
• Ny XY-spænder
• H2,0 unbrakonøglen

Sikkerhedsadvarsel

Vigtig påmindelse!

Før du udfører vedligeholdelse på printeren og dens elektroniske komponenter (herunder toolhead-kablet), skal du slukke for printeren og frakoble den fra strømforsyningen for at forhindre utilsigtede skærmberøringer eller kortslutninger, der kan forårsage yderligere elektronisk skade eller sikkerhedsfarer.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, skal du altid kontrollere temperaturerne på hotend og varmebed først. Undgå at arbejde ved høje temperaturer. Hvis du er nødvendig at arbejde ved høje temperaturer, skal du bære varmebestandige handsker for at sikre sikker og effektiv vedligeholdelse.

Udskiftning af den højre spænder

Trin 1: Fjern bagpanelet

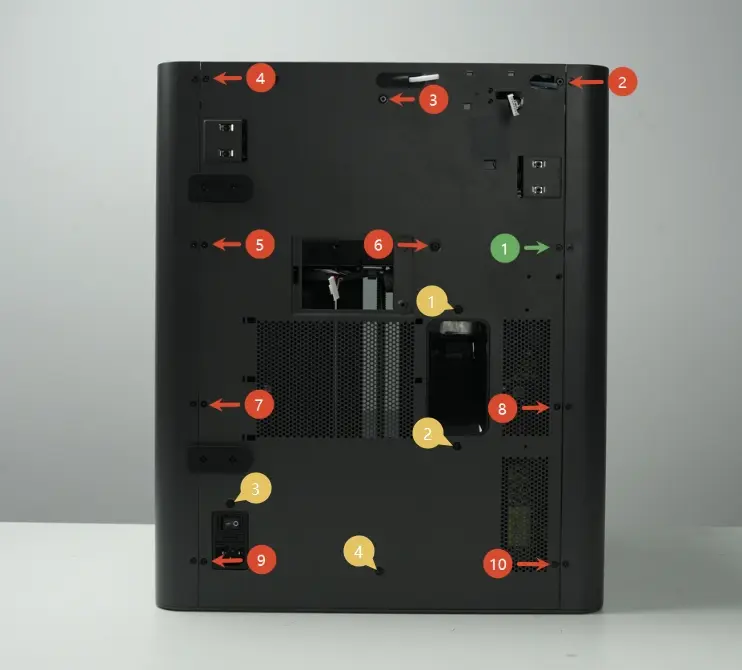

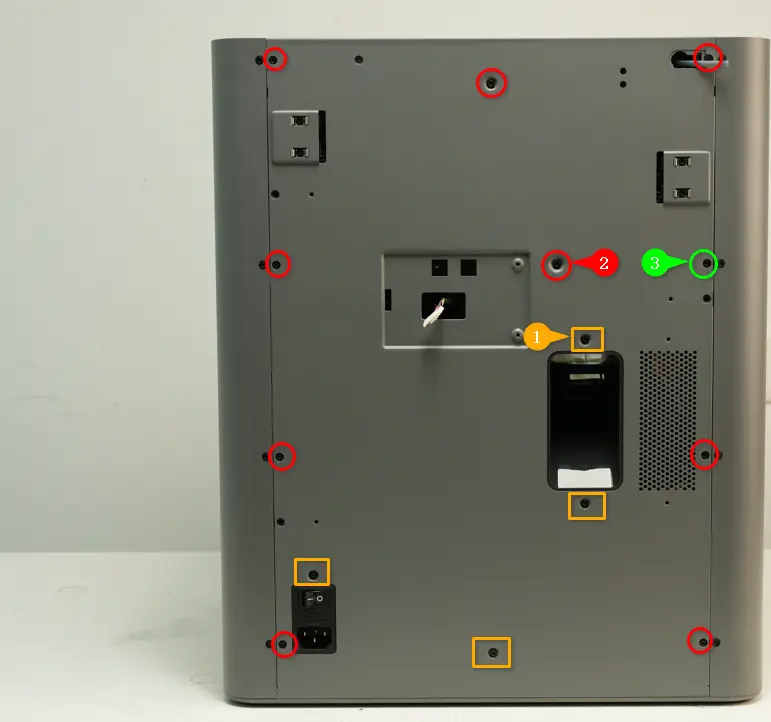

Se den respektive wiki for din printermodel for at fjerne bagpanelet:

• P2S
• X2D

P2S	X2D

Trin 2: Fjern den højre spændholder

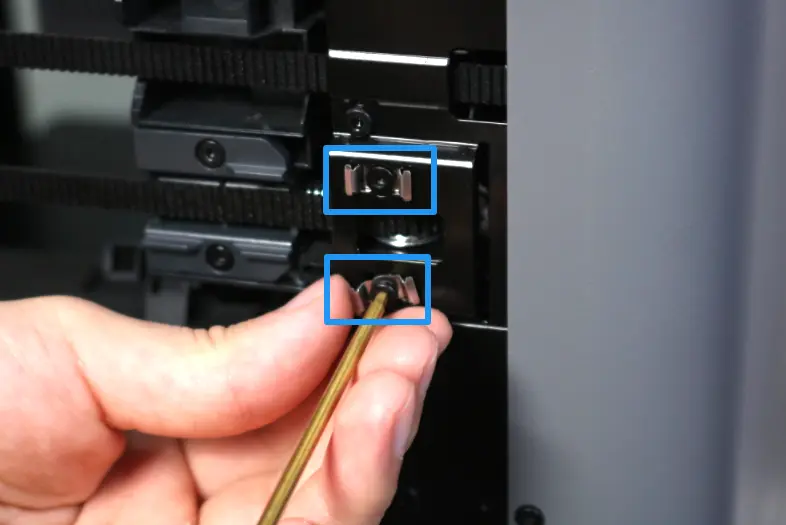

Brug først H2,0 unbrakonøglen til at fjerne de to spændefastgørelsesskruer.

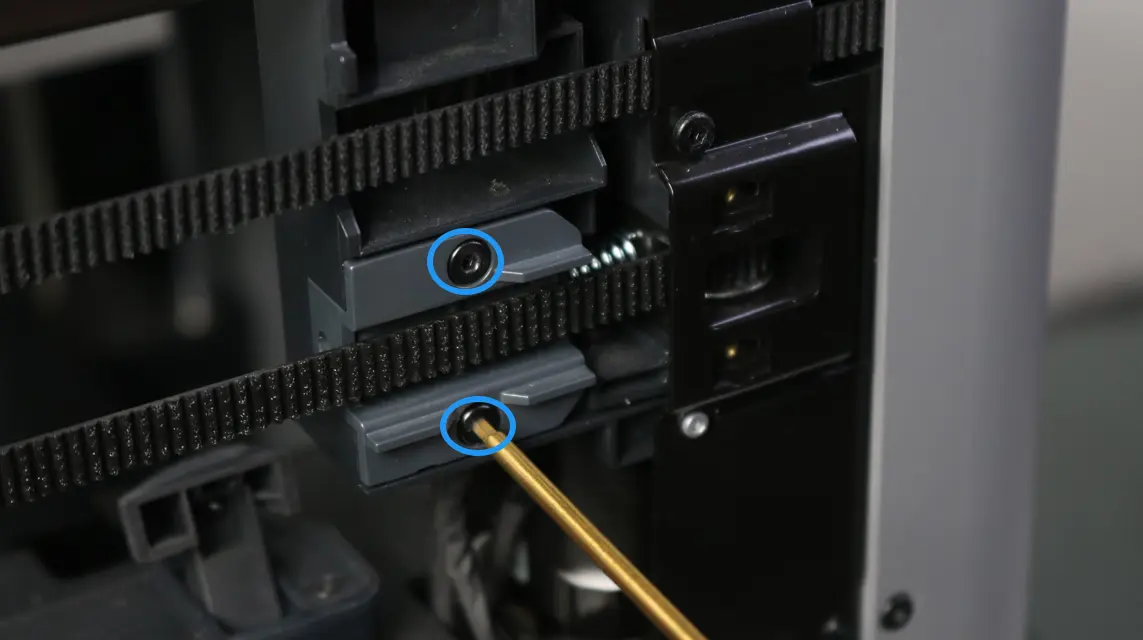

Brug derefter H2,0 unbrakonøglen til at fjerne spændeholderens fastgørelsesskrue.

Når du fjerner spændeholderens fastgørelsesskrue, skal du holde spændeholderen med hånden for at forhindre den i at springe op og miste dele.

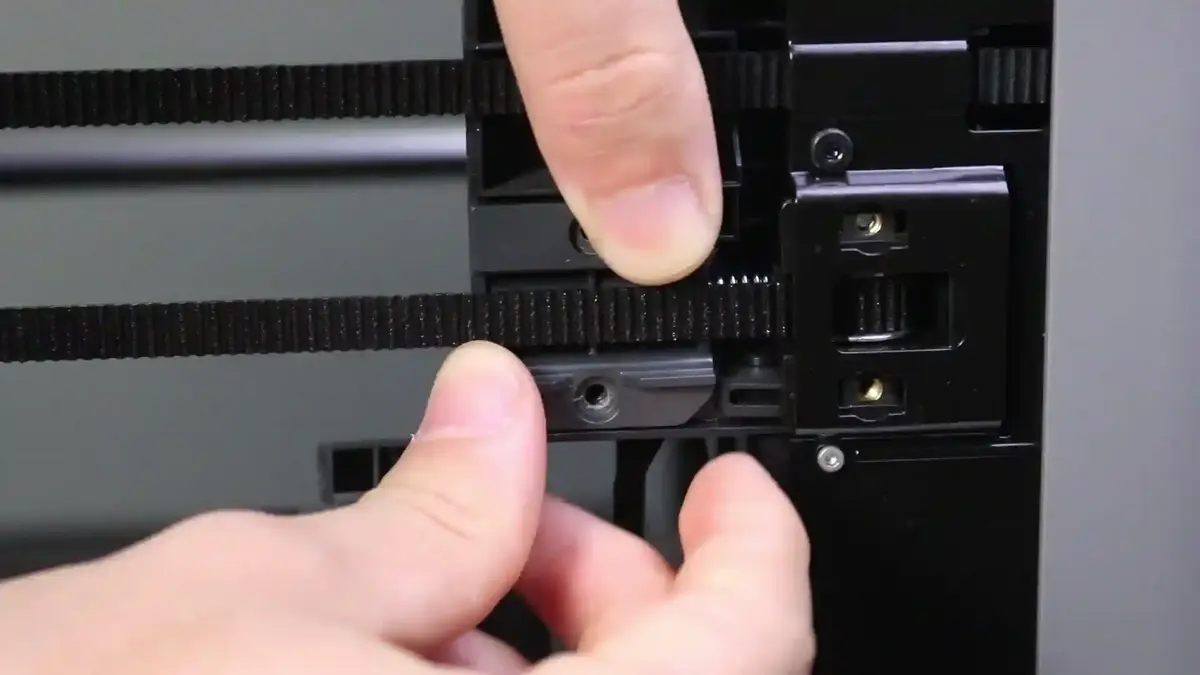

Hold spændeholderen og fjern den langsomt fra printeren.

Trin 3: Fjern remmen

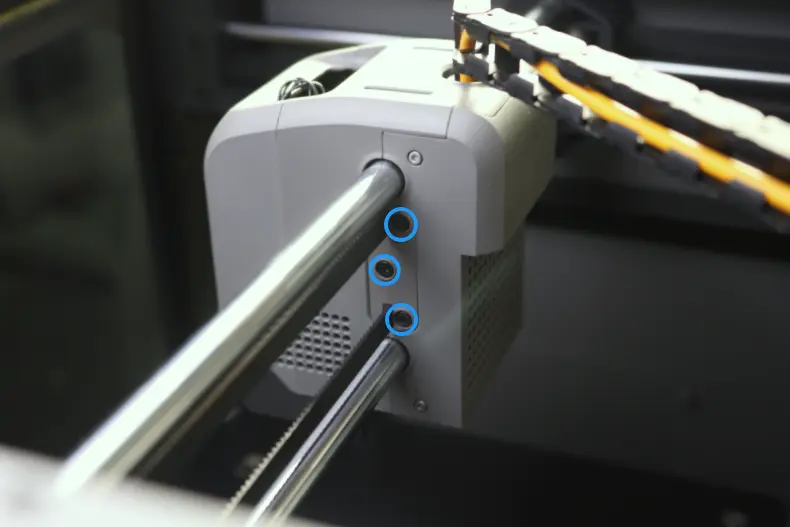

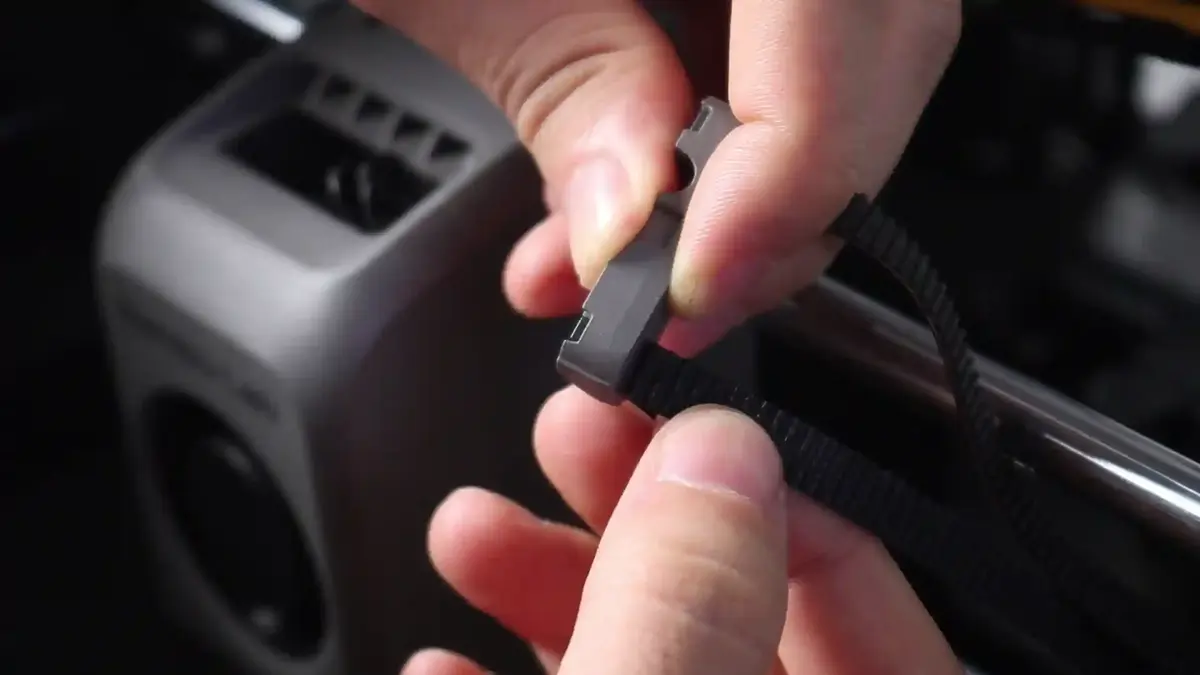

Løs de tre skruer på højre remklemme på toolhead og skub remklemmeblokken ud.

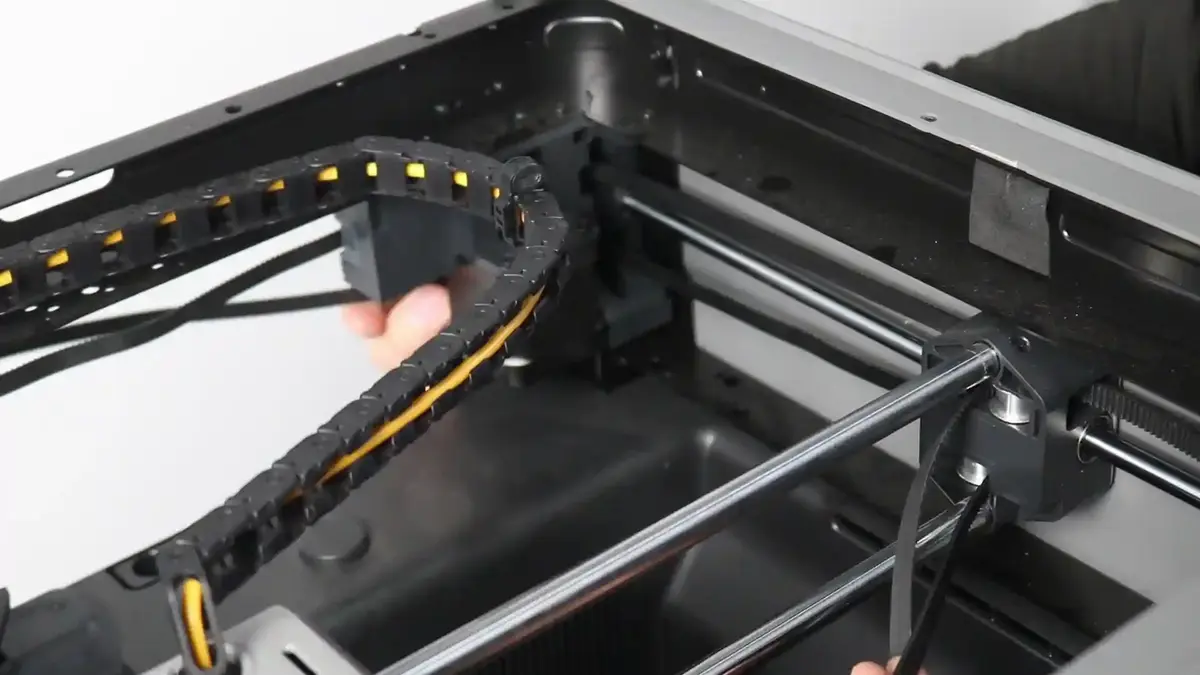

Træk remmen ud fra bagsiden.

Trin 4: Installer den nye spænder

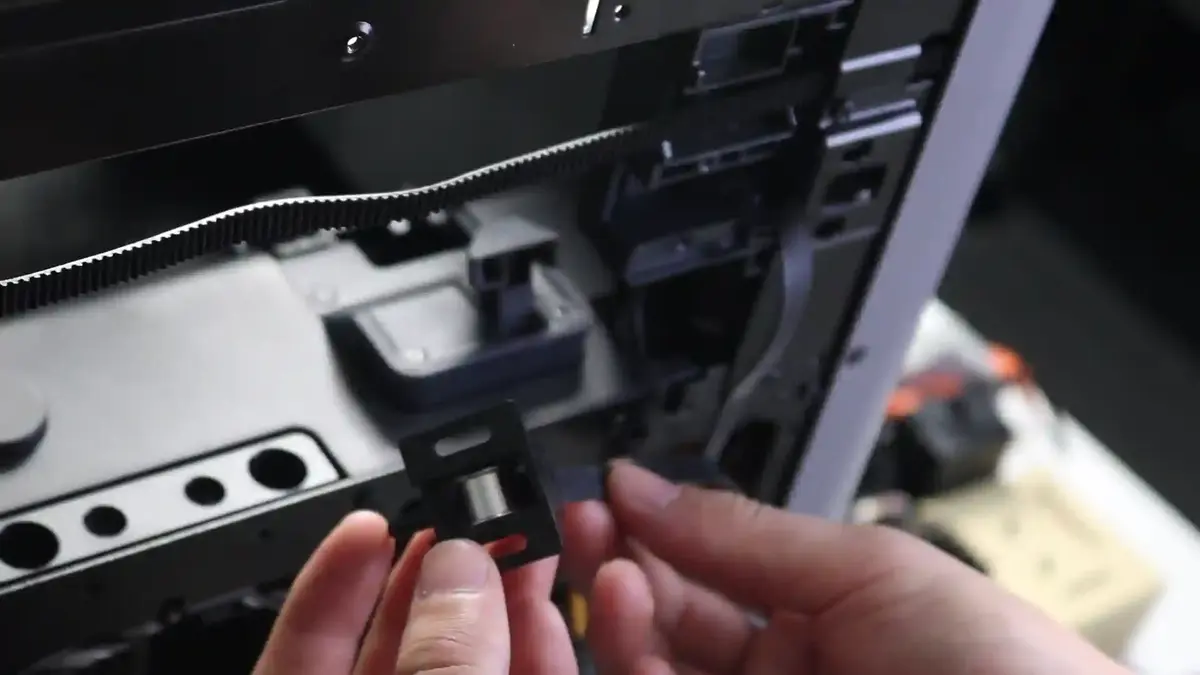

Tråd remmen gennem den nye spænder, og sørg for at remmen ikke er vredet.

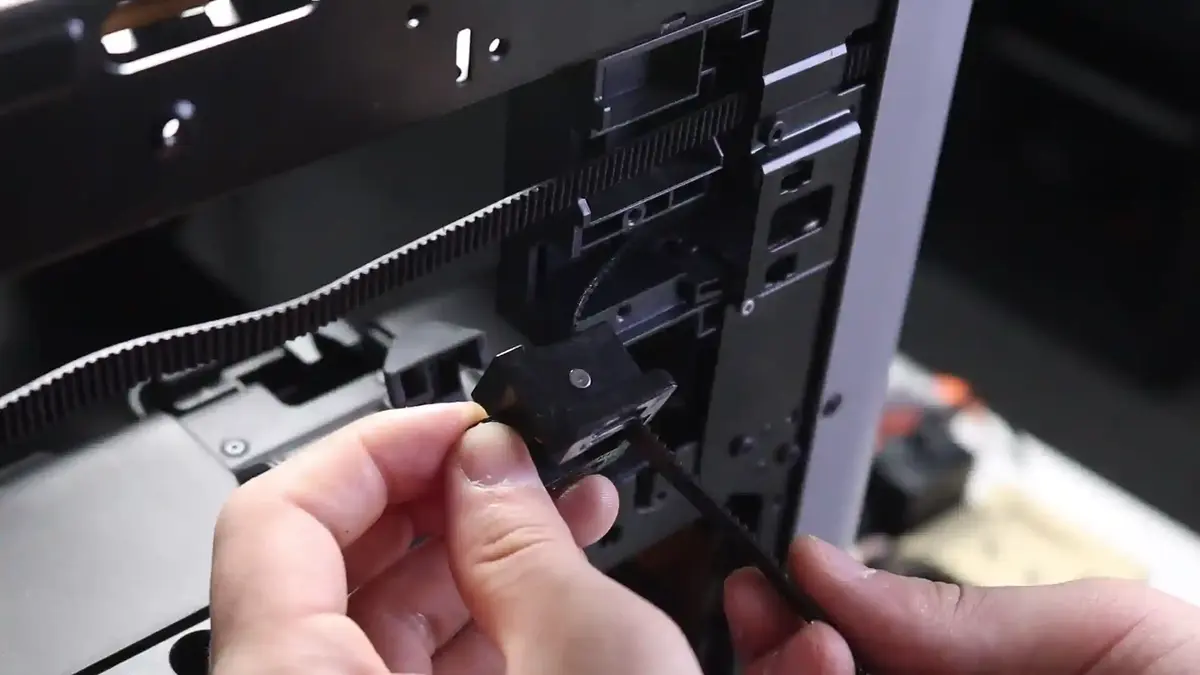

Indsæt derefter spændere i rammen.

Trin 5: Installer remmen

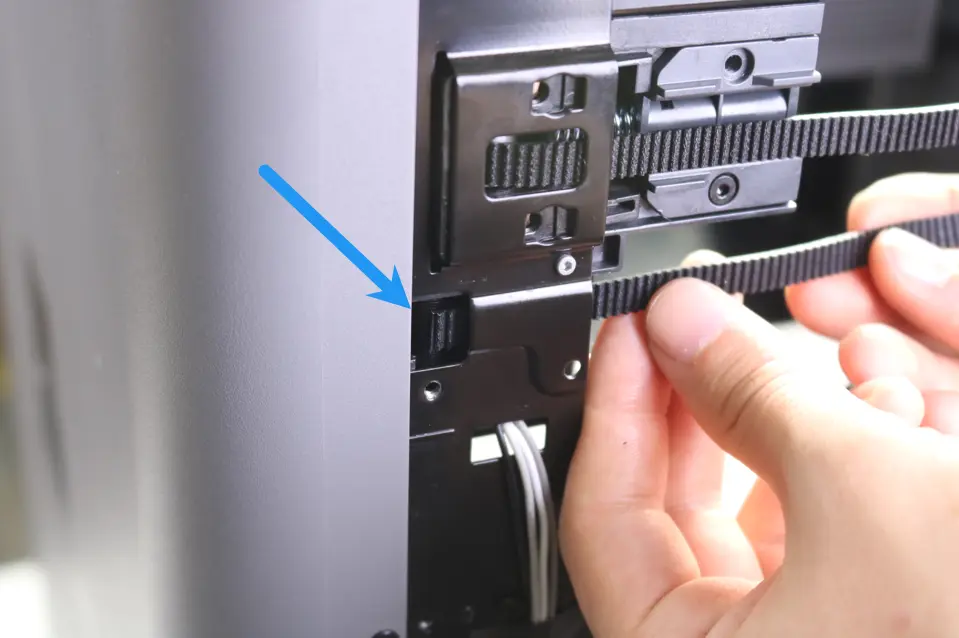

Indsæt remmen i rammen.

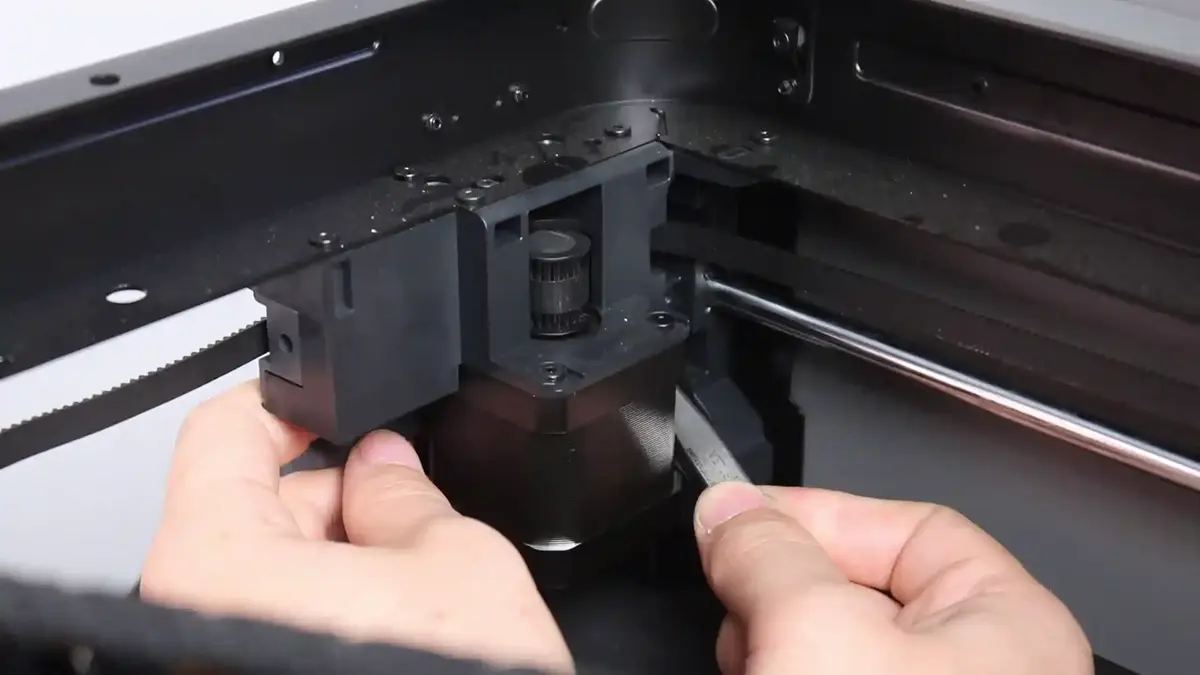

Brug pincet til at gribe remmen og trække den ud.

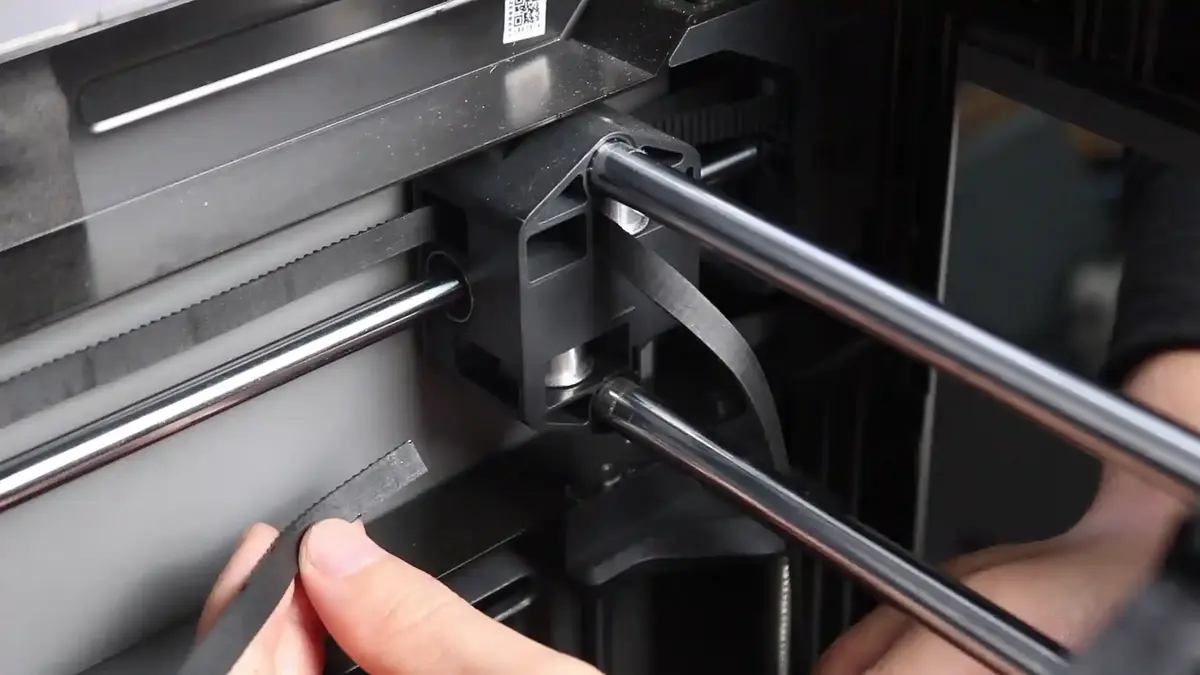

Tryk remhovedet ned for at bøje det - dette gør det lettere at føre det ind fra den ene side og have det komme ud den anden.

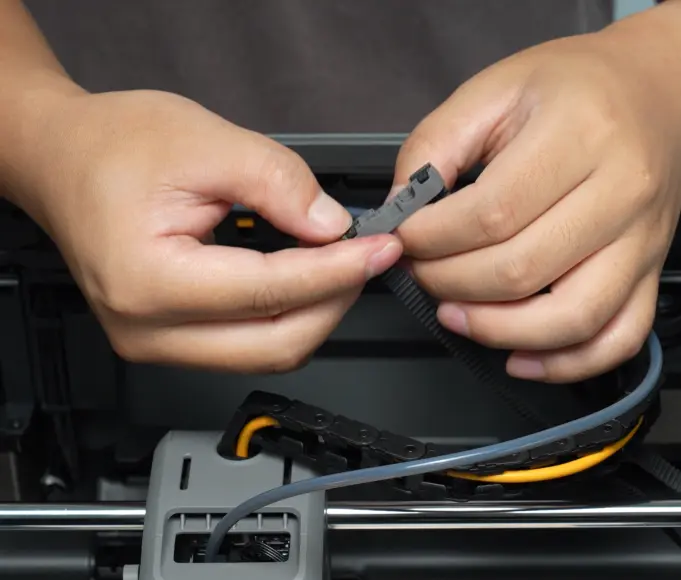

Installer remklemmeblokken.

Stram derefter de tre skruer på remklemmen.
|

Trin 6: Installer spænderne

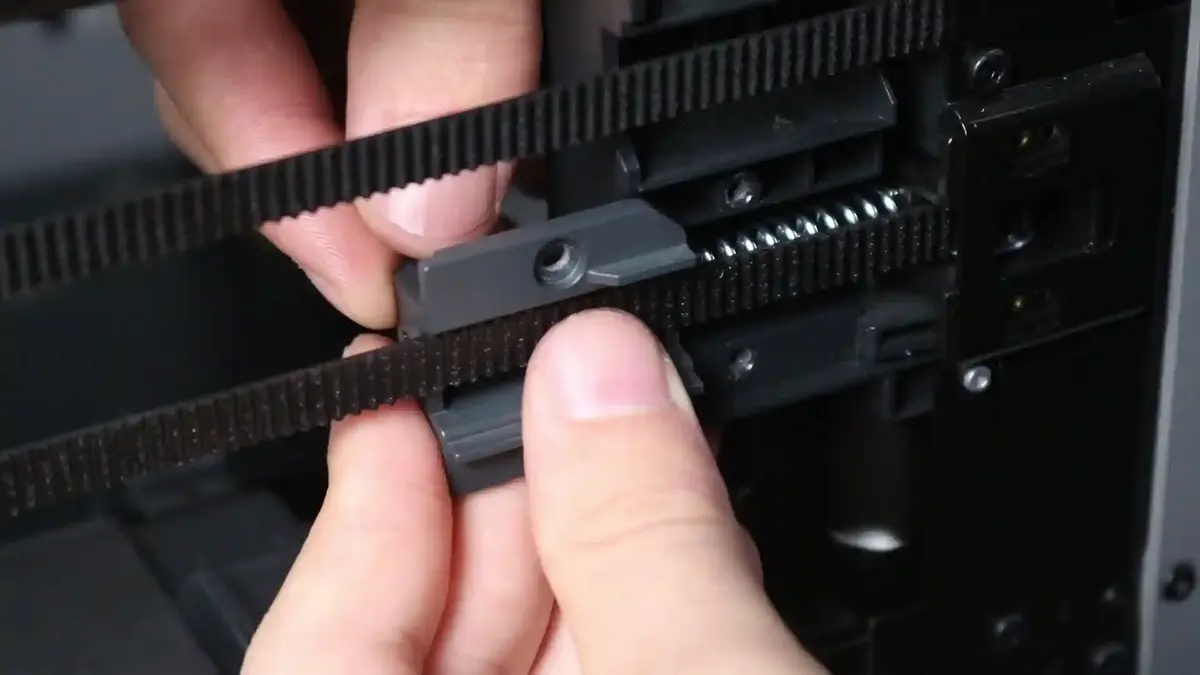

Skub spændeholderen ind i rammen.

Installer derefter holderens fastgørelsesskrue.

Skub og træk toolhead for at sikre jævn bevægelse, og installer derefter spændefastgørelsesskruerne.

Undgå at overdrive stramningen af denne skrue for at undgå at udskære gevindet.

Udskiftning af den venstre spænder

Trin 1: Fjern den venstre spændholder

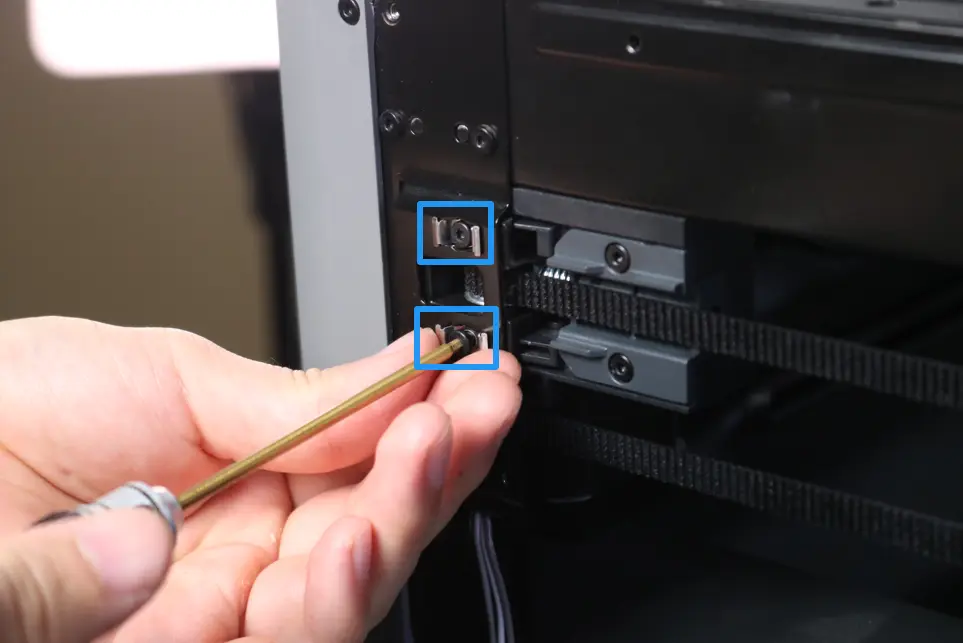

Brug først H2,0 unbrakonøglen til at fjerne de to spændefastgørelsesskruer.

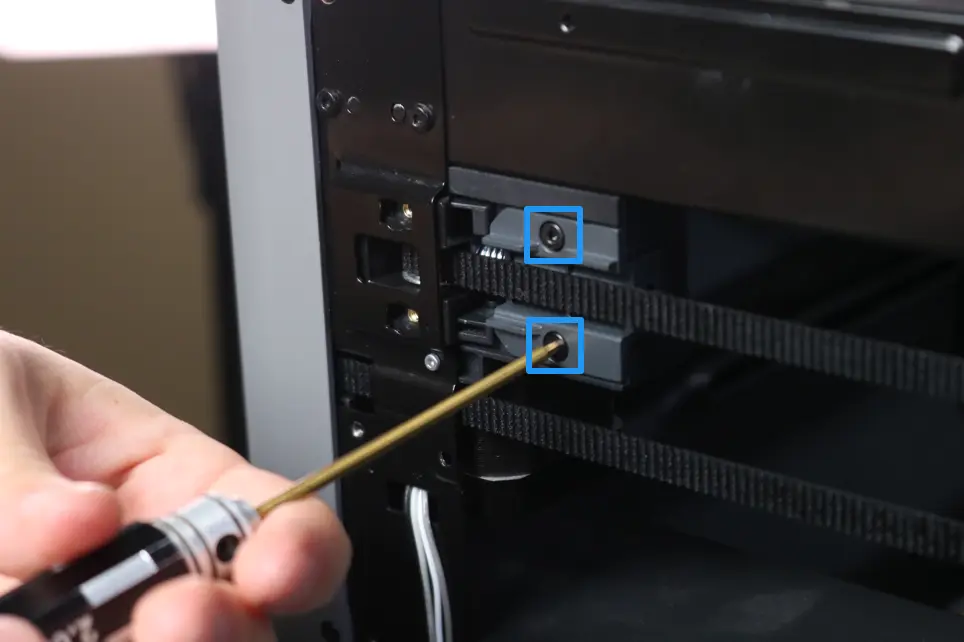

Brug derefter H2,0 unbrakonøglen til at fjerne spændeholderens fastgørelsesskrue.

Når du fjerner spændeholderens fastgørelsesskrue, skal du holde spændeholderen med hånden for at forhindre den i at springe op og miste dele.

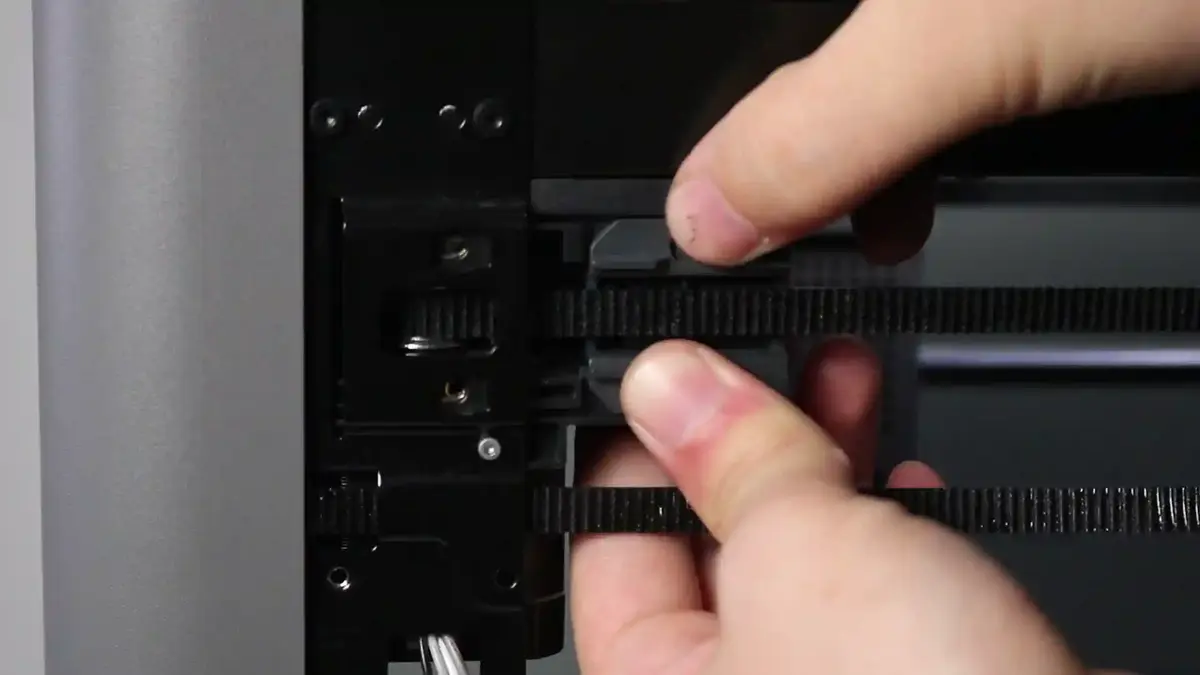

Hold spændeholderen og fjern den langsomt fra printeren.

Trin 2: Fjern remmen

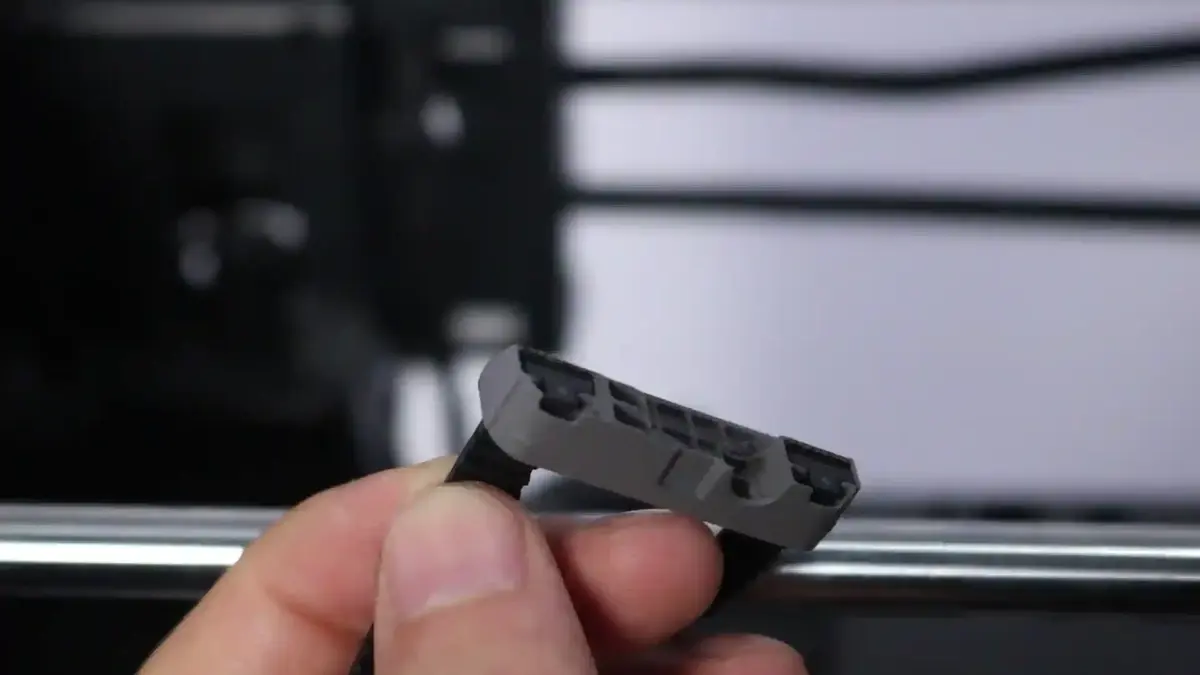

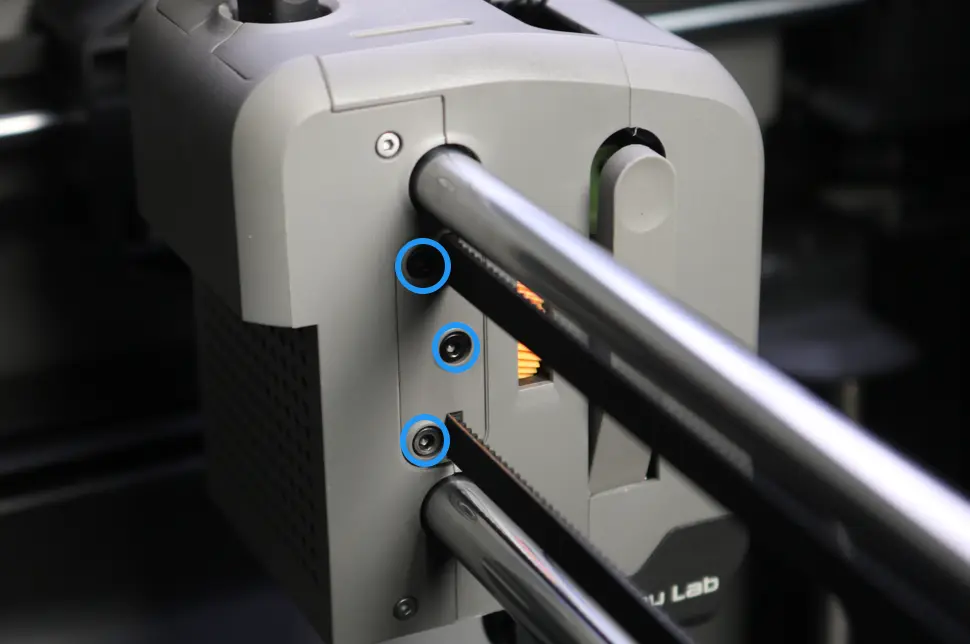

Løs de tre skruer på venstre remklemme på toolhead og skub remklemmeblokken ud.

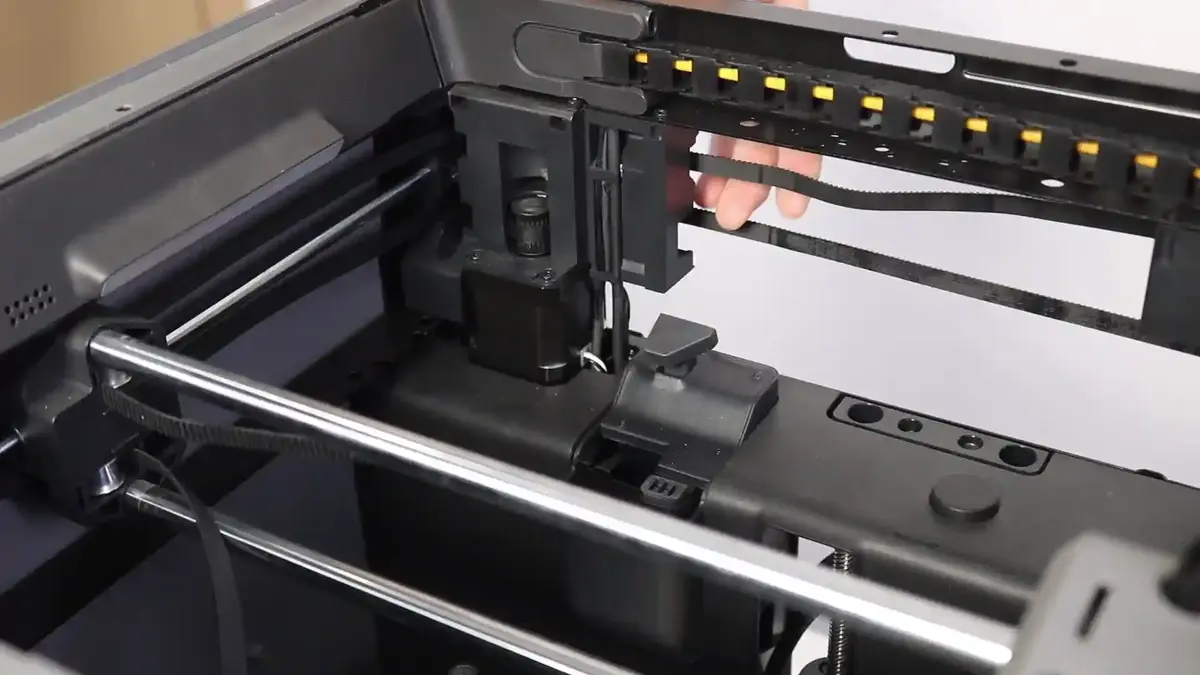

Træk remmen ud fra bagsiden.

Trin 3: Installer den nye spænder

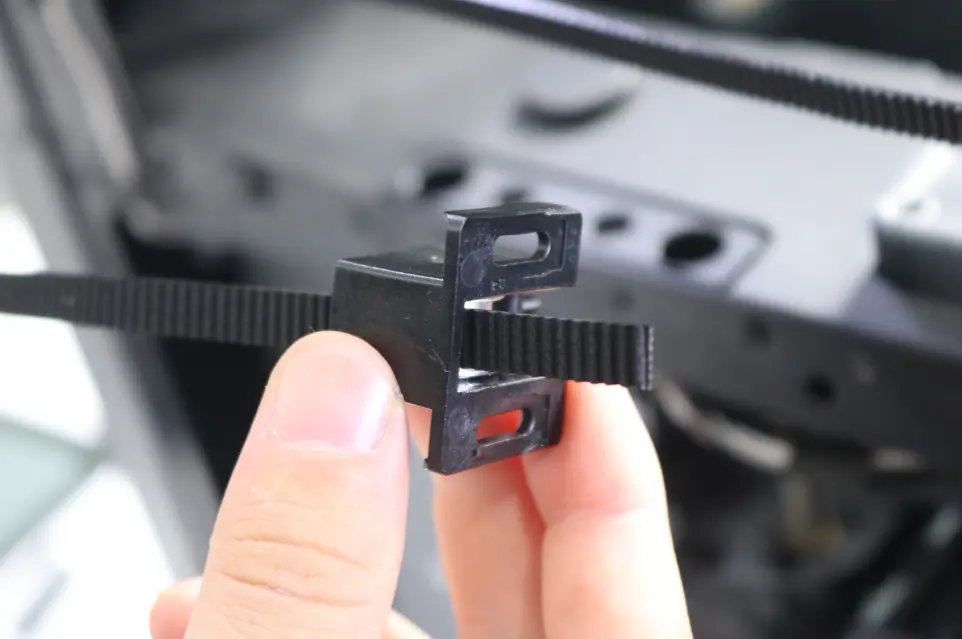

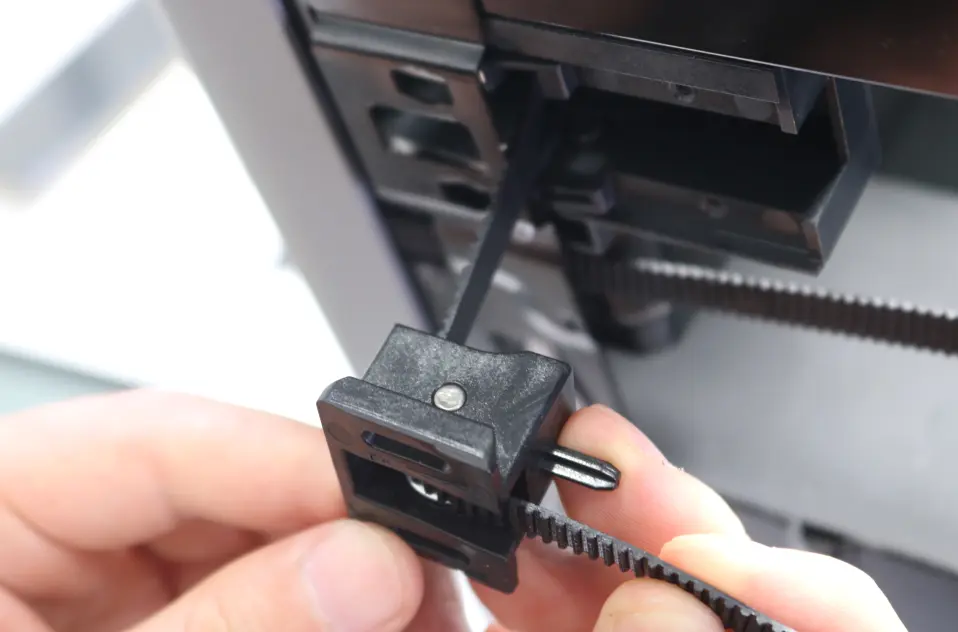

Tråd remmen through den nye spænder.

Sørg for, at remmen ikke er vredet.

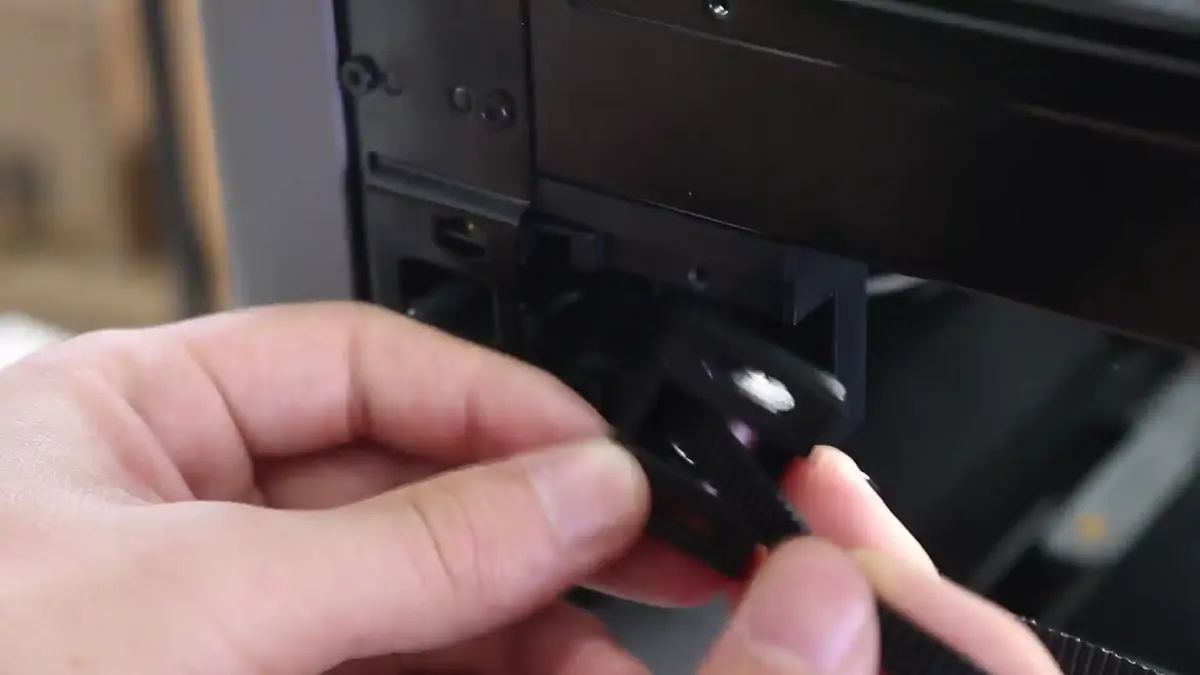

Indsæt derefter spænderne i rammen.

Trin 4: Installer remmen

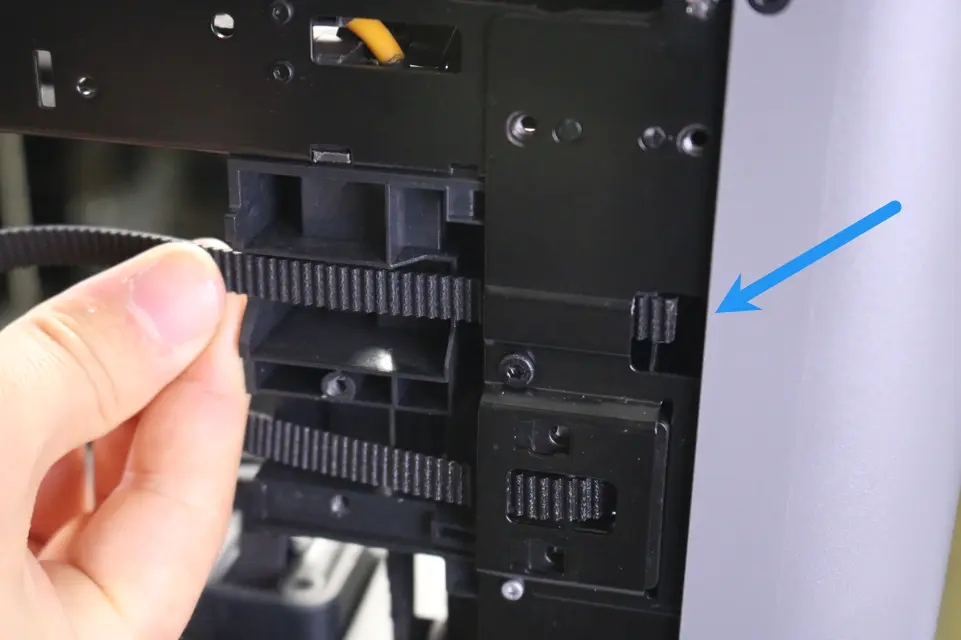

Indsæt remmen i rammen.

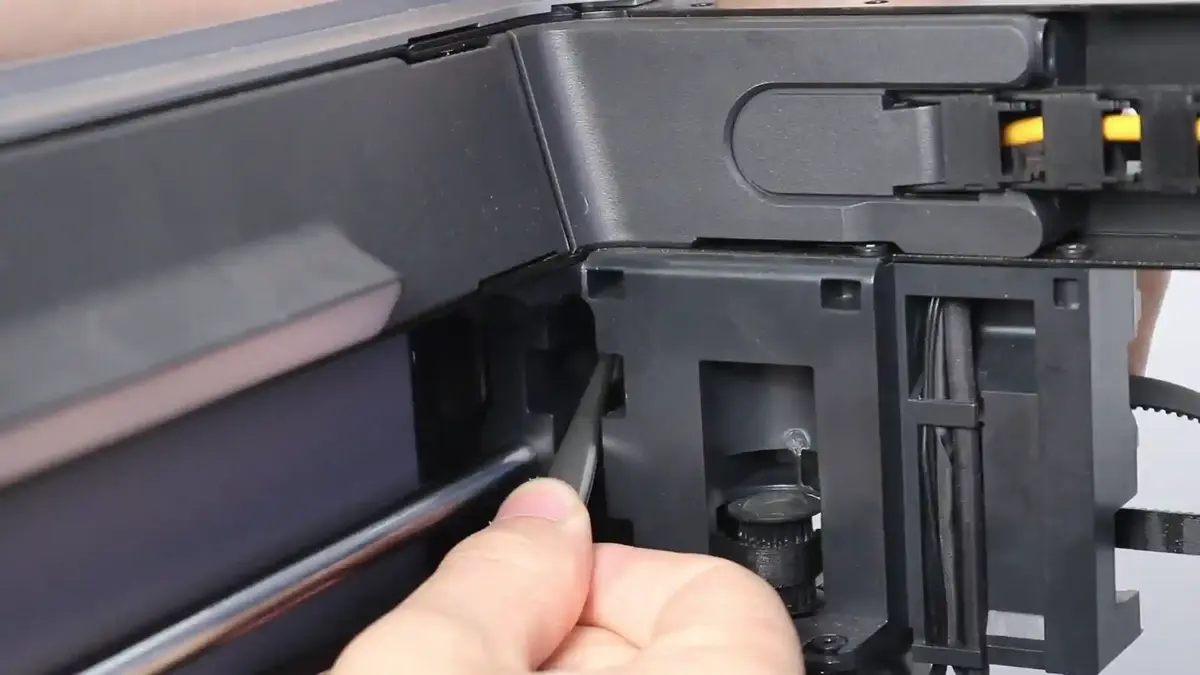

Brug pincet til at gribe remmen og trække den ud.

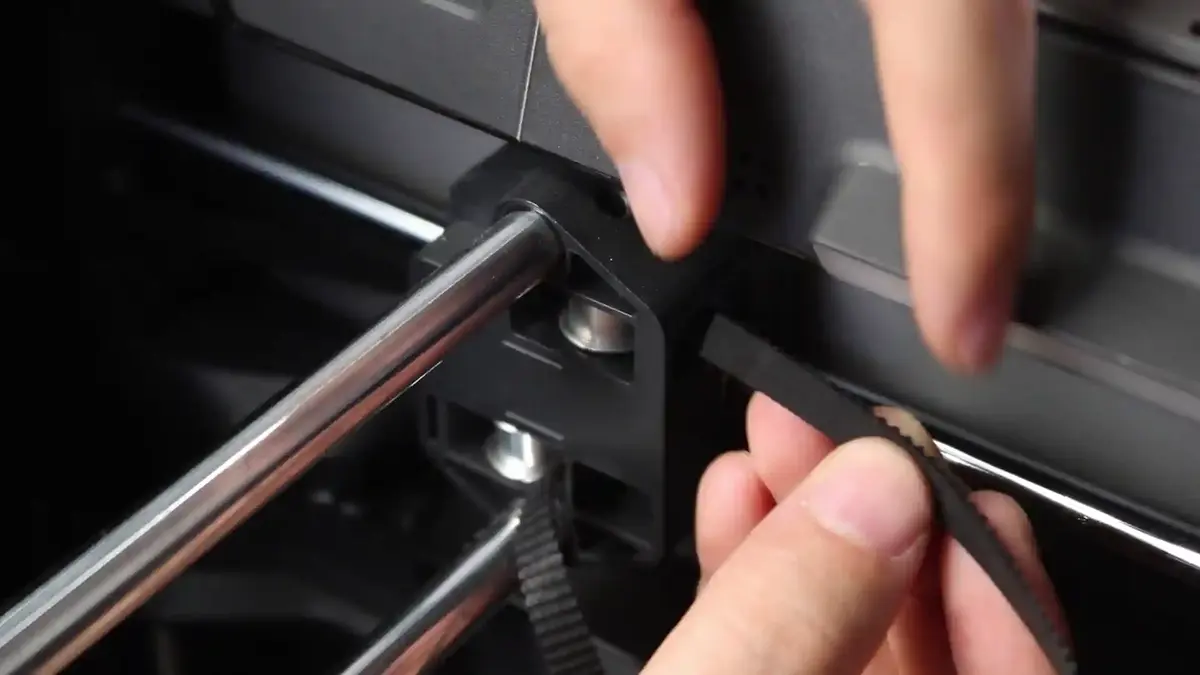

Tryk remhovedet ned for at bøje det - dette gør det lettere at føre det ind fra den ene side og have det komme ud den anden.

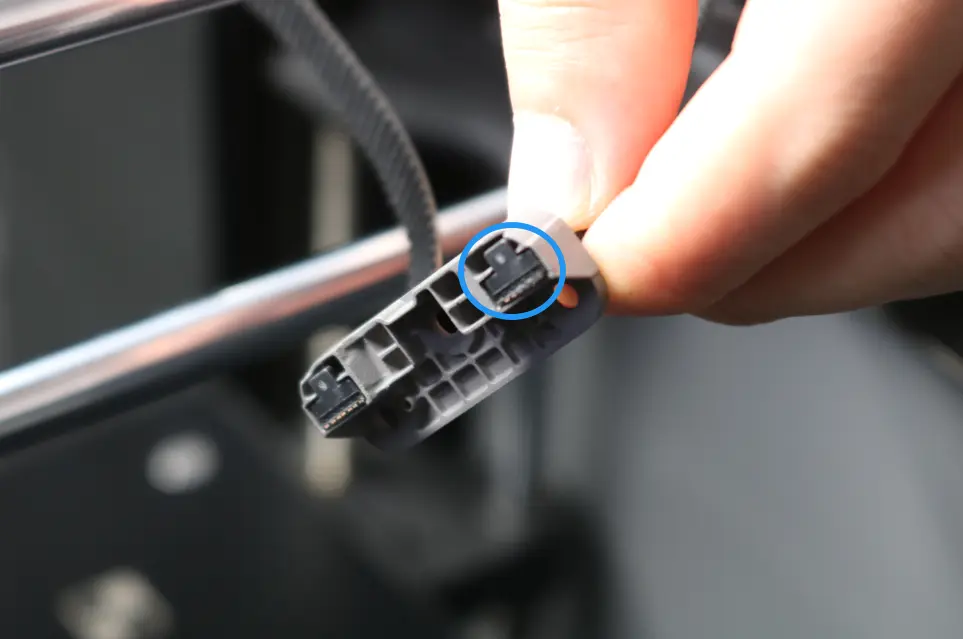

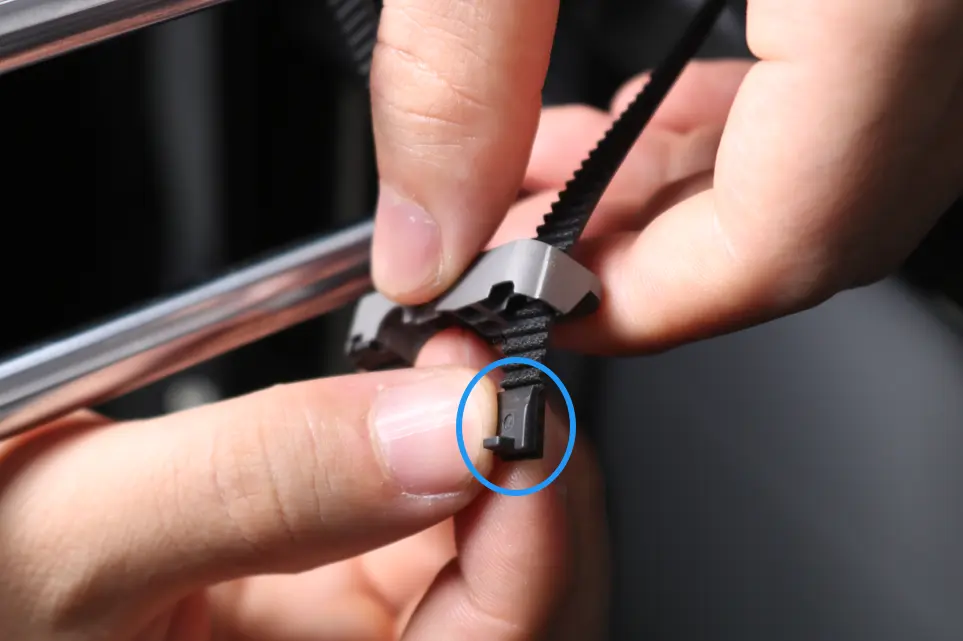

Installer remklemmeblokken.

Installer de tre skruer på remklemmen.

Trin 5: Installer spænderne

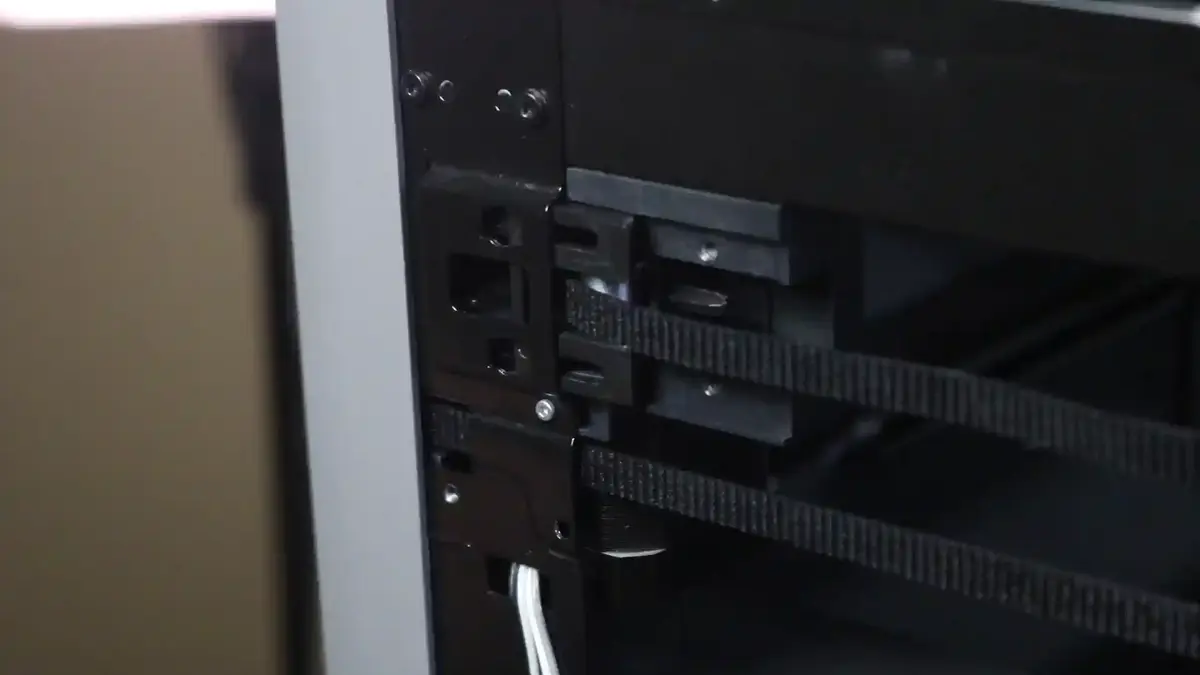

Skub spændeholderen ind i rammen, og installer derefter holderens fastgørelsesskrue.

Skub og træk toolhead for at sikre jævn bevægelse, og installer derefter spændefastgørelsesskruerne.

Undgå at overdrive stramningen af denne skrue for at undgå at udskære gevindet.

Trin 6: Installer bagpanelet

Se den respektive wiki for din printermodel for at installere bagpanelet:

• P2S
• X2D

P2S	X2D

Sådan verificeres en vellykket udskiftning

Toolhead skal bevæge sig normalt, spænderens styrerulle skal rotere uden unormal støj, og der bør ikke vises fejl om remresonansfrekvens eller lavfrekvensalarm. Hvis der opstår en fejl om for løs rem, se remspænding og spænd remmen igen.

Hvis du støder på problemer, skal du først gennemgå dine trin og prøve igen. Vedbliver problemet, bedes du kontakte Bambu Lab-serviceteamet for yderligere assistance.
