Fejlfinding ved kredsløbsfejl på P2S
Når du skal bruge denne guide
Brug denne guide, når den hvide indikatorlampe på strømafbryderen ikke tændes efter opstart, eller når den hvide indikatorlampe er tændt, men hverken skærmen eller LED-lyset virker.
Før du begynder
Under fejlfinding skal du observere indikatorlamperne på alle dele af printeren. LED-statuslampernes blinkmønstre giver dig mulighed for hurtigt at identificere den aktuelle driftstilstand og giver intuitiv feedback uden at se på skærmen. Om hovedkortet fungerer korrekt bedømmer alene udfra, om dets LED-mønstre er normale.
Før du udfører vedligeholdelse på printeren eller dens elektronik (inklusiv værktøjshovedkablet), skal du slukke for printeren og trække stikket ud for at forhindre utilsigtede skærmberøringer eller kortslutninger, der kan beskadige elektronikken eller skabe sikkerhedsrisici.
Mens du læser LED-mønstrene, er hovedkortskomponenterne eksponerede - rør ikke ved dem, og stik ikke stik til eller fra under spænding.
Symptom 1: Afbryder-LED er slukt
Hvis den hvide indikator ikke tændes, kan årsagen være et defekt strømkabel, en defekt afbryder eller en sprængt sikring inde i afbryderen. Fejlsøg trin for trin for at isolere problemet.
Trin 1: Fejl i strømkablet
Printeren bruger et standard strømkabel; test med et identisk kabel. Tænd for strømmen og kontroller, om den hvide indikator lyser. Hvis det gør, er det originale kabel defekt - udskift det.
Trin 2: Sprængt sikring eller fejl i afbryderen

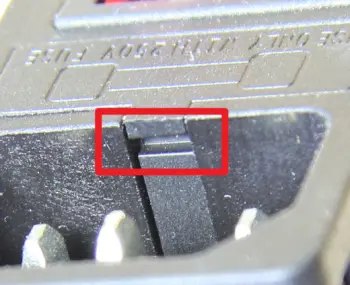

Afbryderen indeholder en intern sikring. Brug pincet til at trække sikringsholderne ud. Sikringens kappe er ugennemsigtig; verificer dens tilstand med et multimeter eller andre metoder.

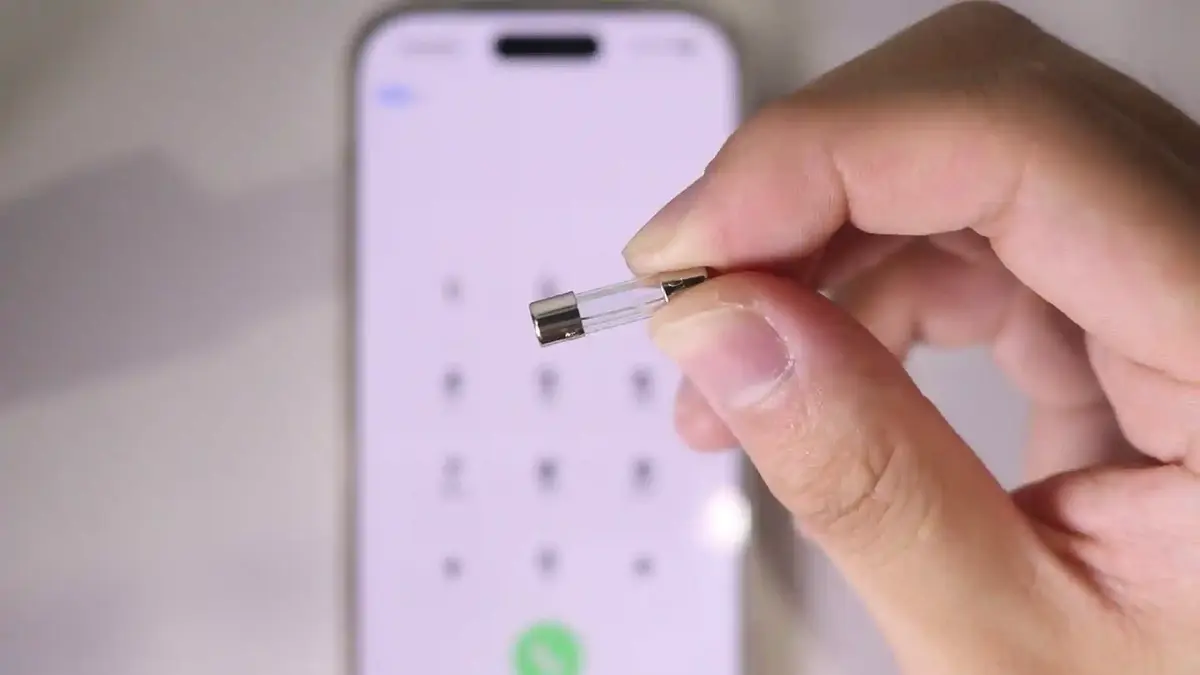

Hvis din telefon understøtter multi-touch, er skærmen af kapacitiv type. Knib den ene ende af sikringen med fingrene og før den anden ende ved telefonskærmen; hvis skærmen registrerer berøringen, er sikringen god.
Indstil måleapparatet til kontinuitets- (eller modstands-) tilstand og før probespidserne mod begge metalendehatter:
- Bip eller ca. 0 ohm - sikringen er god
- Intet bip, "OL" eller høj modstand - sikringen er sprængt; udskift hele afbryderens fatning.
Se Sådan bruges et multimeter til at kontrollere kredsløb for grundlæggende information.
 |
 |
|---|
Uden et måleapparat kan du blot udskifte afbryderen - dens fatning indeholder allerede en ny sikring. Følg Udskiftning af P2S-strømafbryder.
Symptom 2: Afbryder-LED er tændt
En tændt hvid LED betyder, at strøm når printeren, men noget internt forhindrer drift. Fejlen kan ligge hos strømforsyningen eller ved en anomali på hovedkortet. Brug LED-mønstrene herunder til at kontrollere hvert modul.
LED-mønstre

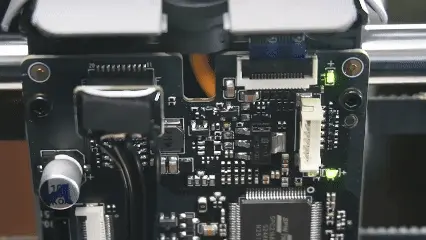

TH-kortets normale tilstand
Solid (oven og nede til højre), hurtig blink (nede til venstre)
Fjern værktøjshovedets bagkappe og observere TH-kortets LED'er (se Udskift P2S TH-kort).

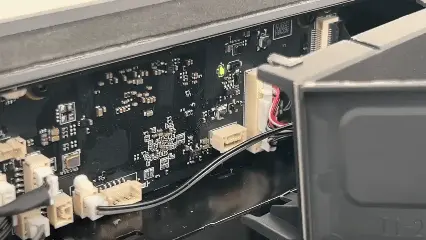

AP-kortets normale tilstand
Hurtig blink (venstre), solid (højre)

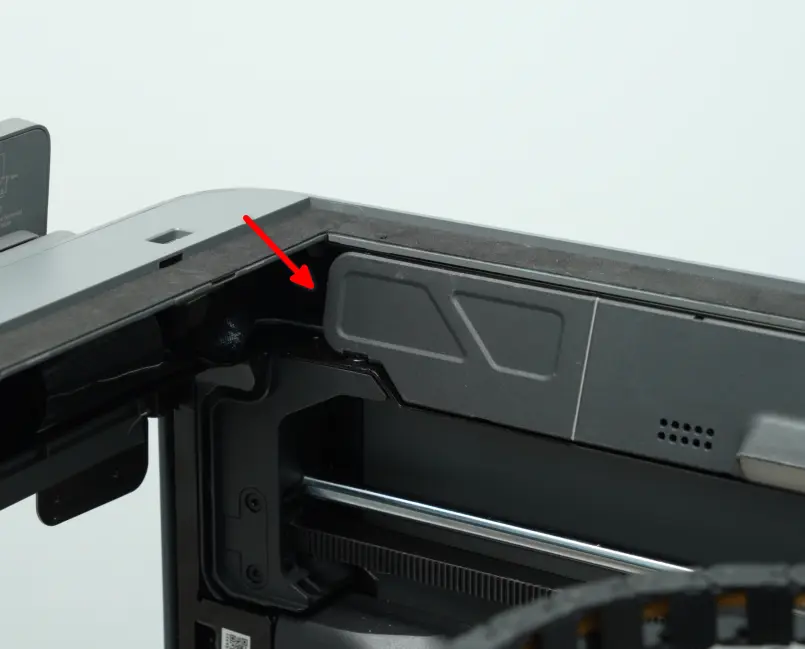

Åben servicesidens AP-kortkappe og observere dets LED'er.

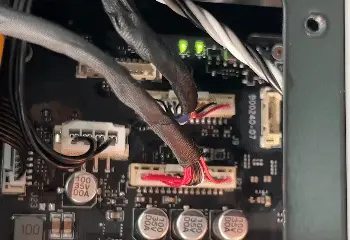

MC-kortets normale tilstand
Solid (oven), langsom blink (under)
1. Kontroller strømmodulet

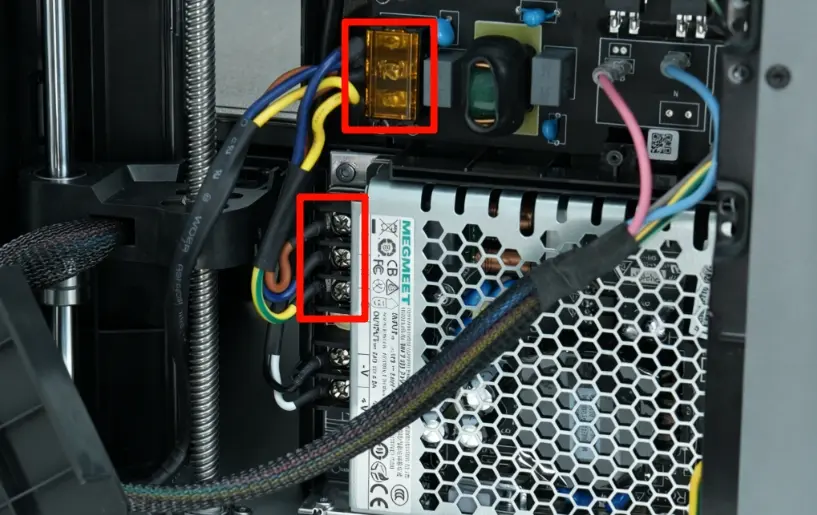

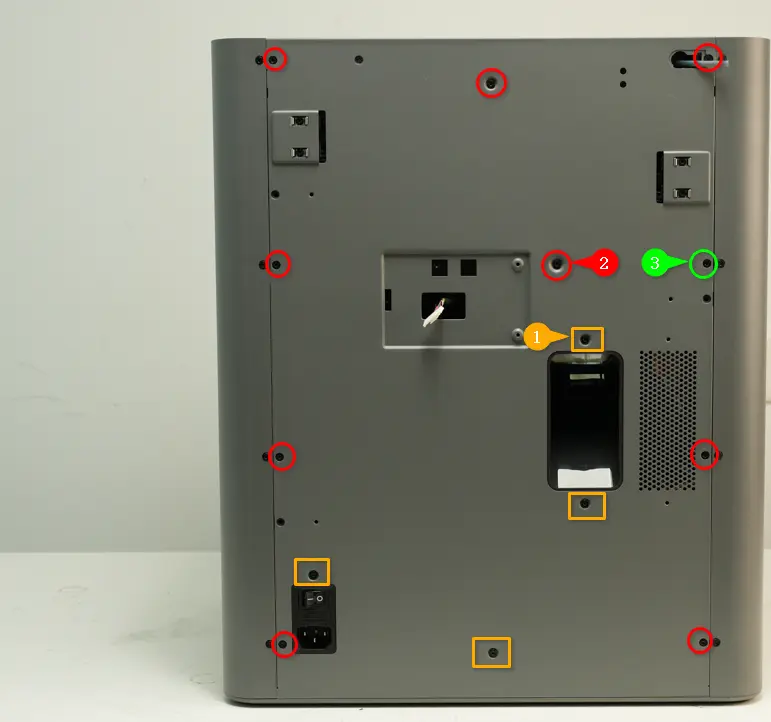

Følg Udskift P2S bagpanel for at fjerne bagpanelet, og tilslut derefter strøm og tænd. Observere strømmodulets LED.
-
LED slukt - strøm fra, genmonter AC-forsyningskablet; hvis det stadig er slukt efter genopstart, udskift modulet (Udskift strømforsyning).
-
LED solid eller blinkende - modulet er OK; fortsæt.
2. Kontroller MC-kortet
Flowdiagram
Tænd og observere MC-LED'er]:::proc C --> D{MC nu normal?}:::decision D -- ja --> E[Fejl på AP eller TH
Tilslut MC-AP / MC-TH en ad gangen
Find hvad der forårsager fejlen]:::proc D -- nej --> F[Fejl er MC eller et underordnet modul
Sluk, frakobl alle MC-stik
Tænd bare MC]:::proc F --> G{MC normal nu?}:::decision G -- nej --> H[Udskift MC-kort]:::proc G -- ja --> I[Tilslut stik en ad gangen
Identificer den defekte komponent]:::proc
MC-LED'er normale
Fortsæt med at kontrollere AP- og TH-kort.
MC-LED'er unormale

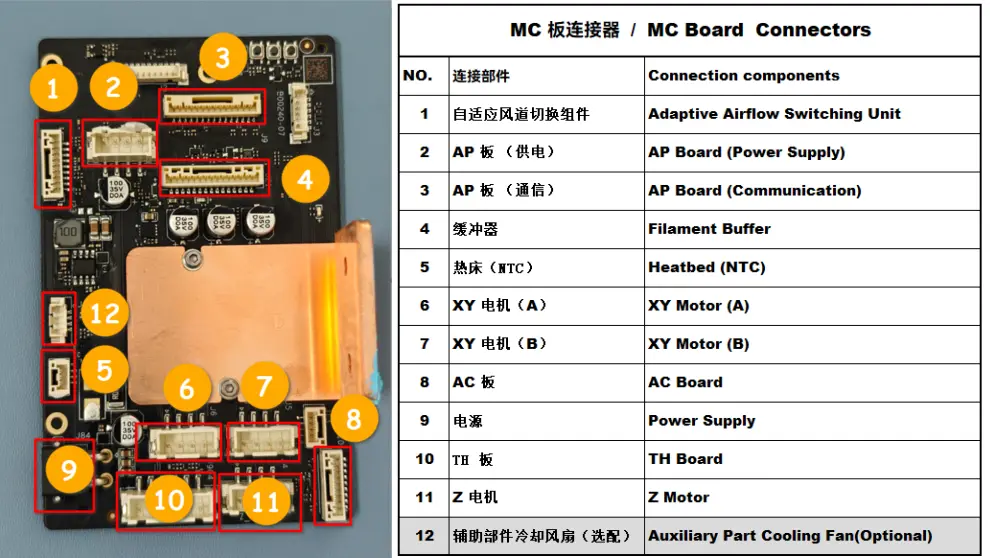

Sluk og frakobl:
- MC-AP strøm (pin 2)
- MC-AP signal (pin 3)
- MC-TH-kabel (pin 10)
Tænd igen og observere MC-LED'er.
-
MC gendannes - fejlen er på AP eller TH. Tilslut kablerne et ad gangen og tænd efter hvert stik for at se, hvilket der gendanner fejlen; fejlsøg derefter det pågældende kort.
-
MC stadig fejl - fejlen er MC selv eller et underordnet modul. Frakobl alle MC-stik undtagen dets eget strøm (pin 9), tænd igen:
- Stadig fejl - udskift MC-kortet.
- Gendannes - tilslut stik et ad gangen, til fejlen vender tilbage; udskift den defekte komponent.
3. Kontroller AP-kortet
Flowdiagram
Tænd og observere AP- og MC-LED'er"] D --> E{"AP- og MC-LED'er gendannes?"} E -->|ja| F["Tilslut pins 8 og 9 først
Tænd"] F --> G{"Stadig normal?"} G -->|ja| H["AP-kort OK
Tilslut resterende stik et ad gangen"] H --> I{"Fejl vender tilbage?"} I -->|ja| J["Udskift den defekte komponent"] I -->|nej| K["Alle tilsluttet, system OK"] G -->|nej| L["AP-kort defekt
Udskift AP-kortet"] E -->|nej| M["MC-AP-kabel defekt
Udskift MC-AP-kabel"] classDef process fill:#D6ECFF,stroke:#4A90E2,stroke-width:1px,color:#000; classDef decision fill:#fff2cc,stroke:#d6b656,color:#000; class A,C,D,F,H,J,K,L,M process; class B,E,G,I decision;
AP-LED'er normale
Fortsæt til TH-kortet.
AP-LED'er unormale

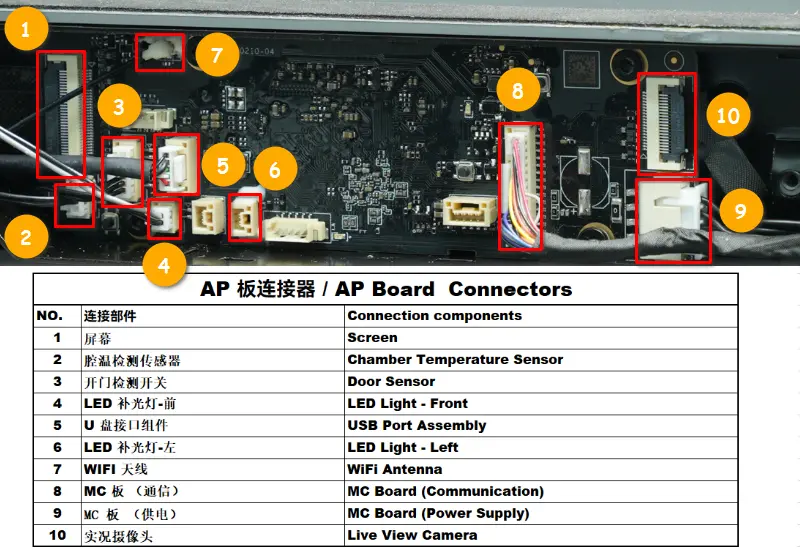

Sluk, frakobl alle AP-stik (Udskift P2S AP-kort), tænd derefter og observere AP- og MC-LED'er.
-
AP og MC gendannes - fejlen er på AP eller et underordnet modul. Tilslut pins 8 og 9 først:
- Fejl vender tilbage - AP-kort defekt; udskift det.
- Stadig normal - AP-kort OK. Tilslut resterende stik et ad gangen og tænd for hvert, til fejlen dukker op igen; udskift den pågældende komponent.
-
AP og MC stadig fejl - MC-AP-kabel defekt; udskift MC-AP-kabelpakken (2-i-1).
4. Fejlfinding på TH-kortmodulet
Flowdiagram
tænd derefter og kontroller, om MC-kortets LED stadig er unormal"] --> B{"Vender MC-kortets LED tilbage til normal?"} B -->|Ja| C["Tilslut kabel 6 først og tænd
observere LED-mønsteret"] C --> D{"Er TH-kortets LED-mønstre nu unormalt?"} D -->|Ja| E["TH-kortet er defekt
udskift TH-kortet"] D -->|Nej| F["TH-kortet er OK
sluk og genmonter de øvrige komponentstik et ad gangen
tænd efter hvert for at observere LED-mønsteret"] F --> G{"Bliver LED-mønsteret unormalt igen?"} G -->|Ja| H["Find den defekte komponent
udskift den"] G -->|Nej| I["Alle komponenter tilsluttet
status normal"] B -->|Nej| J["Værktøjshovedkablet er defekt
udskift værktøjshovedkablet"] %% Styles classDef process fill:#D6ECFF,stroke:#4A90E2,stroke-width:1px,color:#000; classDef decision fill:#fff2cc,stroke:#d6b656,color:#000; class A,C,E,F,H,I,J process; class B,D,G decision;
Fremgangsmåde

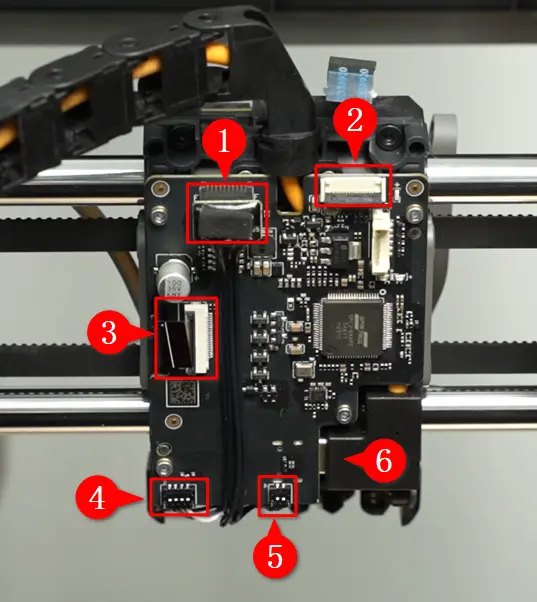

Sluk, frakobl alle stik på TH-kortet, tænd derefter og observere, om MC-kortets LED forbliver unormalt.
 |
 |
- MC-kortet vender tilbage til normal: fejlen ligger i TH-kortet eller et af de frakoblede stik. Tilslut kabel 6 først og tænd; hvis LED-mønsteret nu er unormalt, er TH-kortet defekt og skal udskiftes. Hvis LED-mønsteret forbliver normalt, er TH-kortet OK; sluk og genmonter de øvrige komponentstik et ad gangen og tænd for hvert stik for at kontrollere, om LED-mønsteret bliver unormalt igen, og udskift derefter den defekte komponent.
- MC-kortet forbliver unormalt: værktøjshovedkablet er defekt og skal udskiftes.
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
