P2S Luftudskrivning og Detektering af Filtangling

Oversigt

For at sikre en stabil og pålidelig printydelse og forhindre printfejl forårsaget af problemer med filamentekstrudering, har P2S-printerens firmware integreret funktionerne luftprintningsregistrering og filamentflokningsregistrering. De to funktioner arbejder sammen og anvender forskellige sensorer og algoritmer til at overvåge filamentets fremførsel i realtid.

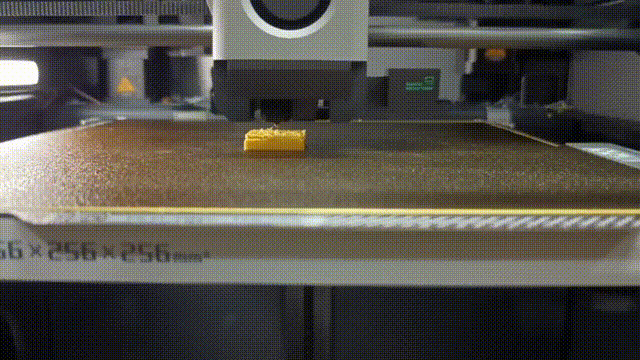

• Luftprintningsregistrering: Denne funktion er designet til at håndtere situationer, hvor dysen ikke ekstruderer filament korrekt, og der derfor printes i luften. Det kan skyldes tilstoppede dyser, slidt filament, uregelmæssig filamentdiameter eller forkerte temperaturindstillinger. Når systemet registrerer, at ekstrudermotoren ikke presser filament igennem, sætter printet automatisk på pause, og der udløses en alarm.

• Filamentflokningsregistrering: Denne funktion hjælper med at forhindre problemer som filamentflokning eller blokeringer i den eksterne spole eller AMS-enheden, der kan afbryde filamentfremførslen. Når systemet registrerer unormal fremførselsmodstand, sætter det printet på pause og advarer dig om en mulig flokning.

Registreringsløsninger for forskellige moduler

Filamentbufferregistrering

Sådan virker det

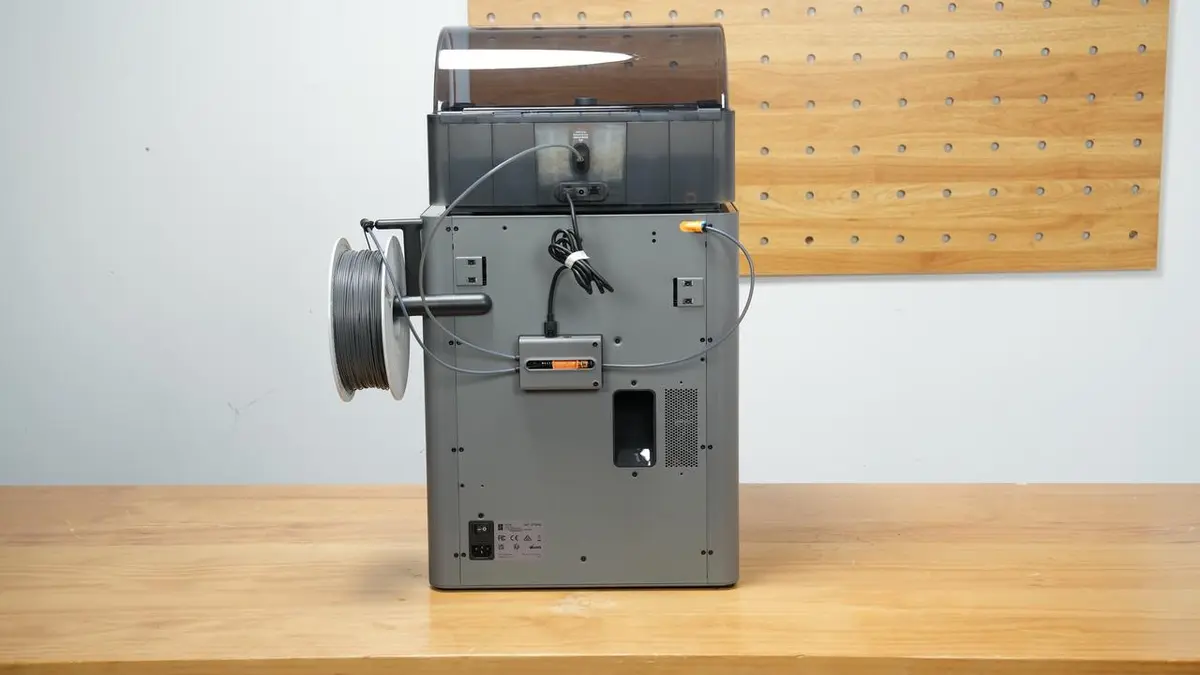

P2S-printeren er udstyret med en filamentbuffer, der ikke kun justerer fremførselshastigheden når AMS-enheden er tilsluttet, men også registrerer overdreven fremførselsmodstand under printning med en ekstern spole. Hvis filamentet flokner eller blokerer under printning, vil skyderen inde i bufferen blive skubbet til venstre på grund af den eksterne modstand. Når systemet registrerer en unormal skyderposition, udløses en fejl, og printet sætter på pause.

Krav

Denne funktion er aktiveret som standard ved printning med ekstern spole. Den eksterne spole skal dog føre filamentet gennem bufferen, for at registreringsfunktionen træder i kraft.

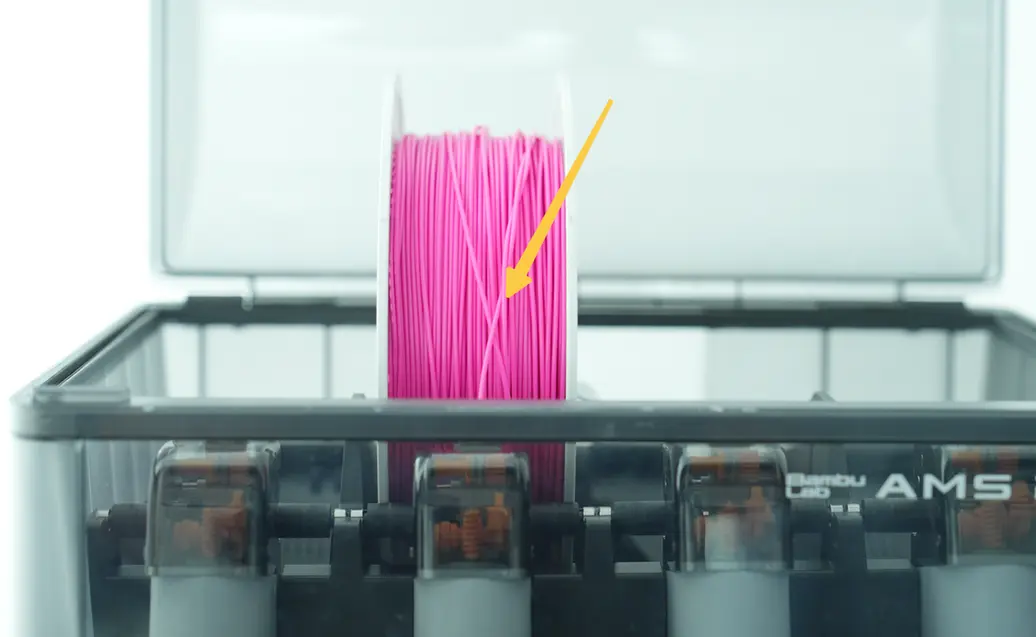

AMS-registrering (luftprintning og filamentflokning)

Sådan virker det

• Luftprintningsregistrering: Ved printning med en AMS-enhed overvåger systemet kontinuerligt data fra odometersensoren i AMS. Hvis den forventede fremførselslængde ifølge G-koden stiger, mens odometerantallet forbliver uændret, konkluderer systemet, at "luftprintning" har fundet sted. I så fald vil printeren automatisk skære filamentet, trække det tilbage til AMS-enheden, sætte printjobbet på pause og rapportere en fejl.

• Filamentflokningsregistrering: Under fremførslen, hvis AMS-motoren møder overdreven modstand (overbelastning), registrerer dens encoder, at motoren er stallet eller nær stallet. Systemet identificerer derefter dette som filamentflokning eller blokering i AMS-enheden eller langs fremførselsvejen.

Krav

Aktiveret som standard ved printning med AMS-enhed.

Bemærkninger

1. Fejlhåndtering:

Når en luftprintningsfejl opstår, skærer printeren automatisk filamentet og trækker det tilbage til AMS. Sådan løser du problemet:

• Træk filamentet ud fra det tilsvarende AMS-slot.

• Klip beskadigede dele af (f.eks. slidt filament).

• Sæt filamentet i igen og genoptag printningen.

• Hvis ekstruderingsfejl vedvarer, skal du kontrollere for tilstoppede dyser eller blokeringer i ekstruderen.

• Kontrol efter gendannelse:

Underekstrudering kan vises på modeloverfladen på grund af luftprintning, der opstod før registrering. Inspekter printkvaliteten, før du beslutter dig for at fortsætte eller genstarte opgaven.

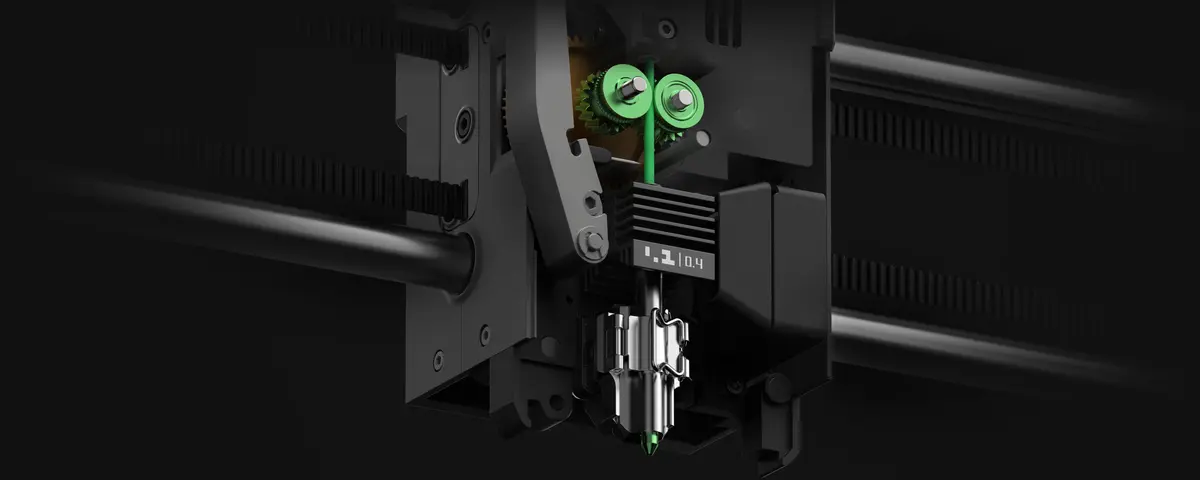

Registrering via lukket sløjfe-servomotor (luftprintning og filamentflokning)

Sådan virker det

• Normal tilstand: Motoren aktiverer og skubber filamentet med et bestemt moment, og belastningsstrømmen er inden for det normale område.

• Luftprintningstilstand: Når ekstruderen forsøger at ekstrudere filament, men drivtandhjulet ikke griber effektivt på grund af for tyndt eller slidt filament, falder motorbelastningen. Omvendt, hvis dysen tilstoppes, stiger motorbelastningen kraftigt. Når systemet registrerer, at motorbelastningen under printning er unormalt lav eller høj, konkluderer det, at luftprintning er indtruffet.

• Filamentflokningstilstand: Ligesom en tilstoppet dyse medfører filamentflokning også overdreven motorbelastning. I dette tilfælde sætter systemet printningen på pause og rapporterer en fejl. For P2S's ekstrudermotor er belastningskarakteristikkerne for en tilstopning og en filamentflokning i praksis ens - begge forårsages af overdreven modstand - så systemet kan ikke skelne mellem de to tilstande.

Krav

1. Ved printning med ekstern spole aktiveres luftprintnings- og filamentflokningsregistrering via ekstrudermotoren automatisk;

2. 0,4 mm dyse påkrævet (andre størrelser understøttes ikke);

3. Printhastigheden skal være moderat: Registrering kræver et printflowrate på >9,6 mm3/s (lav-hastighedsscenarier som f.eks. førstelags-printning kan omgå registreringen);

4. De filamenttyper, der kan registreres, varierer afhængigt af problemet:

   • For lav-moment-problemer som tyndt filament eller filamentslip understøttes følgende filamenttyper: PLA, PETG, PLA-CF og PETG-CF.

   • For høj-moment-problemer som tilstoppede dyser eller flokning fra ekstern spole understøttes: PLA, PETG og TPU.
     Bemærkning: Ved printning med TPU kan ekstrudermotoren registrere dysestopning. Eftersom TPU er blødt, kan filamentstrækning under flokning dog medføre utilstrækkelige modstandsændringer, hvilket gør TPU-flokningsregistrering mindre effektiv.

Fejlfindingstrin:

Se den relevante HMS-fejl-wiki for fejlfinding:

• HMS_0300-0900-0002-0004: Ekstruderingsmodstanden er unormal. Ekstruderen kan være tilstoppet, eller der kan sidde fast filament i værktøjshovedet, eller det eksternt monterede filament kan være floknet.

• HMS_0300-0900-0002-0005: Ekstruderen ekstruderer unormalt. Den kan være tilstoppet, eller filamentet kan være for tyndt, så ekstruderen glider, eller det eksternt monterede filament kan være floknet.

Bemærkninger

1. Registreringen kan være mindre effektiv for modeller med hyppige ekstruderinger og retraktioner (f.eks. høje, tynde søjler).

2. Print efter gendannelse kan vise mindre materialehuller på grund af forsinkede alarmer (påvirket af materialetype/printhastighed). Inspekter printkvaliteten grundigt, før du beslutter dig for at genoptage printet.
