Introduktion til Bambu Lab P2S - Komponenter og funktioner

Hvordan virker P2S?

Bambu Lab P2S 3D-printeren bruger plastfilament til at skabe tredimensionelle objekter lag for lag.

I de fleste tilfælde kan P2S printe 3D-modeller i STL-format. Inden print skal filen forbehandles med slicesoftware. Med Bambu Studio som eksempel opdeler sliceren STL-filen i flere lag og konverterer hvert lag til maskinlæsbare instruktioner, som styrer printerens aksers bevægelsesvej og hastighed.

Slicesoftwaren kan desuden integrere mange printparametre i den genererede kode, såsom filamentets printtemperatur, ekstrusionshastighed og supportstrukturer til bestemte dele af modellen.

CoreXY-bevægelsessystem

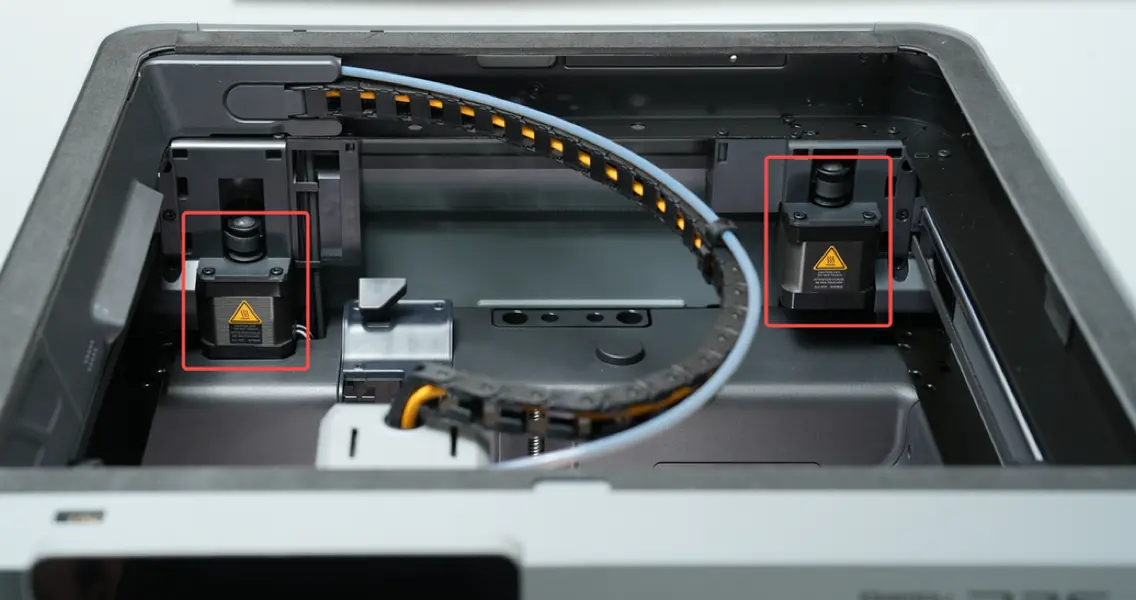

Bambu Lab P2S er bygget på en CoreXY-arkitektur, der består af to steppermotorer og flere tomgangshjul. Hver steppermotor er forbundet til printhoveden via en dedikeret rem. Koordineret transmission mellem motorer og remme muliggør præcis bevægelse og positionering af printhoveden.

Virkemåde

I et CoreXY-system styrer Motor A og Motor B uafhængigt to remløkker.
Som vist herunder: Når den venstre Motor B kører alene, driver den kun det venstre Y-aksebælte, hvilket får printhoveden til at bevæge sig diagonalt i en 45-graders vinkel.

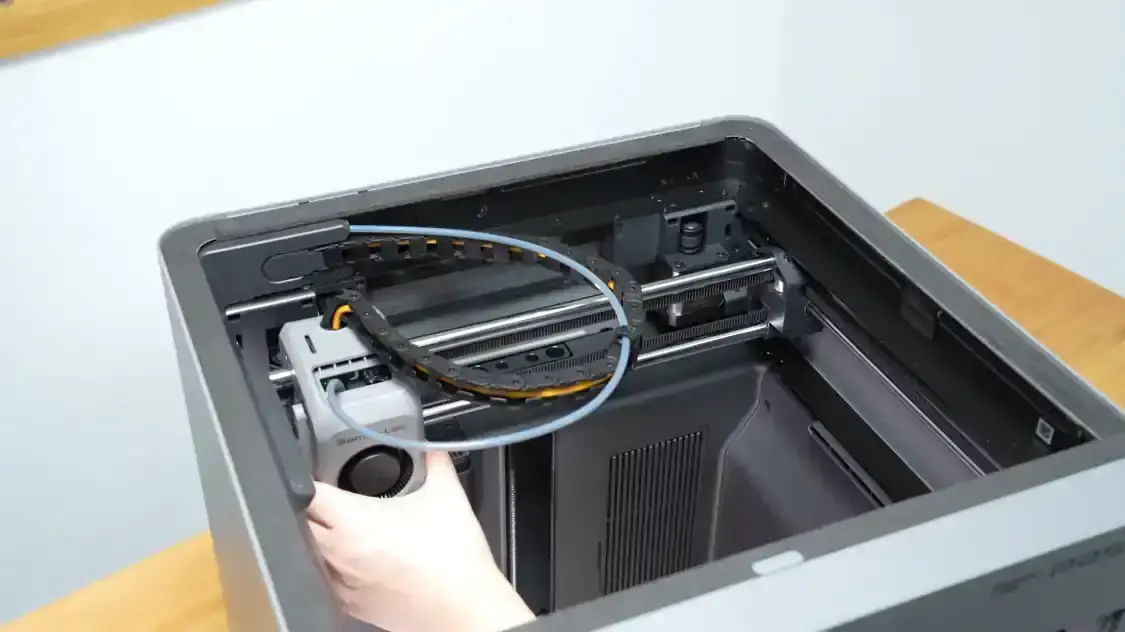

Tilsvarende, når den højre Motor A kører alene, driver den det højre Y-aksebælte og bevæger printhoveden diagonalt i den modsatte 45-graders retning.

Denne struktur reducerer vægten af de bevægende dele, hvilket muliggør hurtigere og mere jævn bevægelse og forbedrer printkvalitet og effektivitet.
For mere information om CoreXY-bevægelsessystemet, besøg dette link.

X-aksen

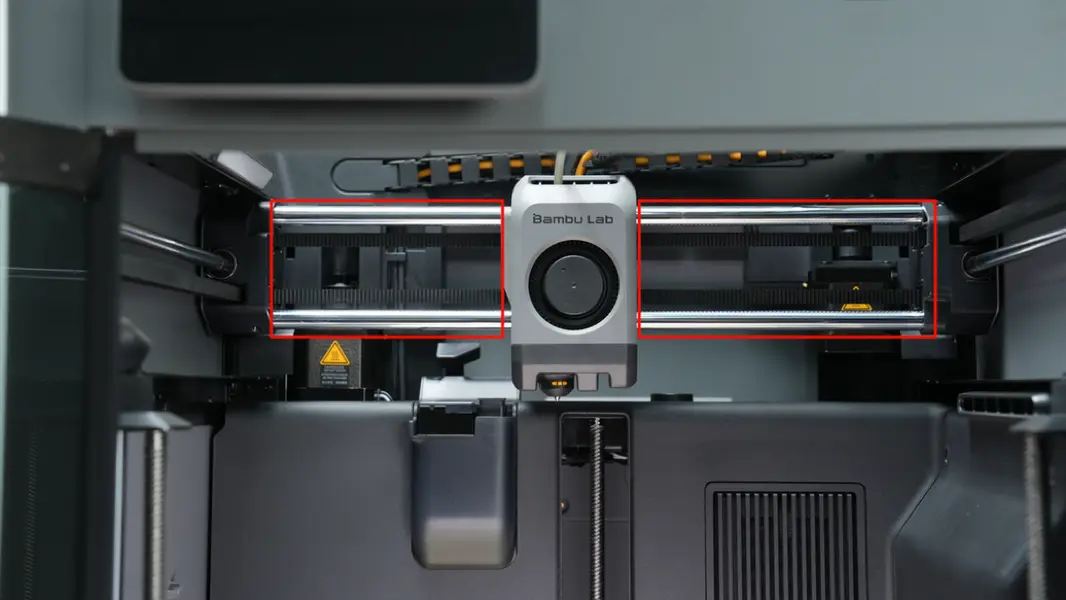

X-aksen styrer printhovedets bevægelse fra venstre til højre. I modsætning til kulfiberdesignet i X1/P1-serien bruger P2S glatte, hule stålstænger og remtransmission. Den glatte overflade gør rengøringen nemmere og den løbende vedligeholdelse mere bekvem. X-aksebevægelsen drives af både A- og B-steppermotorerne.

Y-aksen

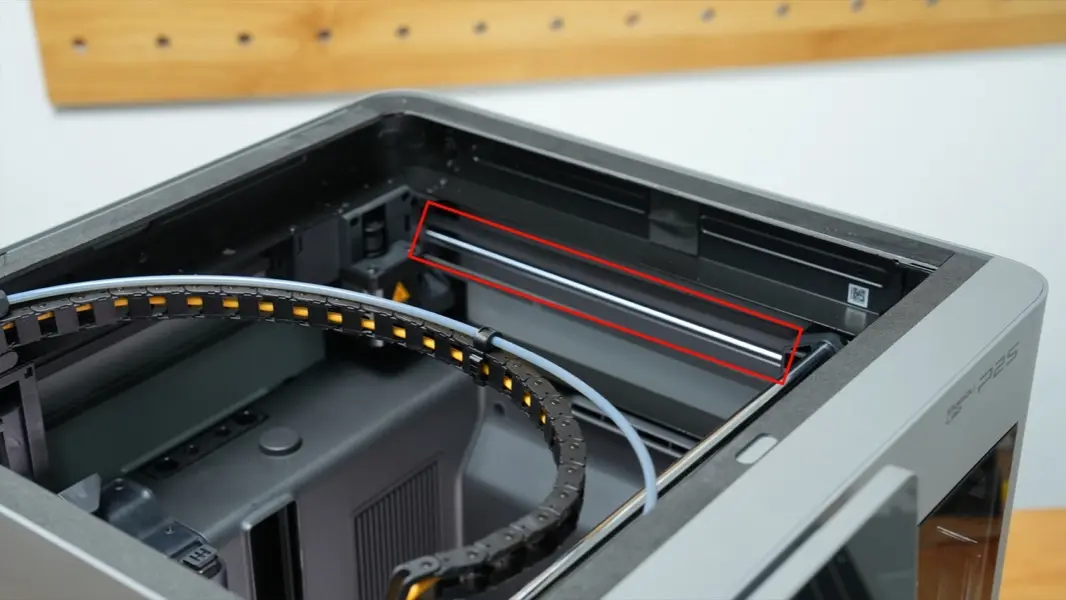

Y-aksen styrer printhovedets bevægelse frem og tilbage. Printhoveden og X-aksen bevæger sig som en samlet enhed langs Y-aksestængerne på begge sider af printerrammen. Denne bevægelse drives også af Motor A og B.

Z-aksen

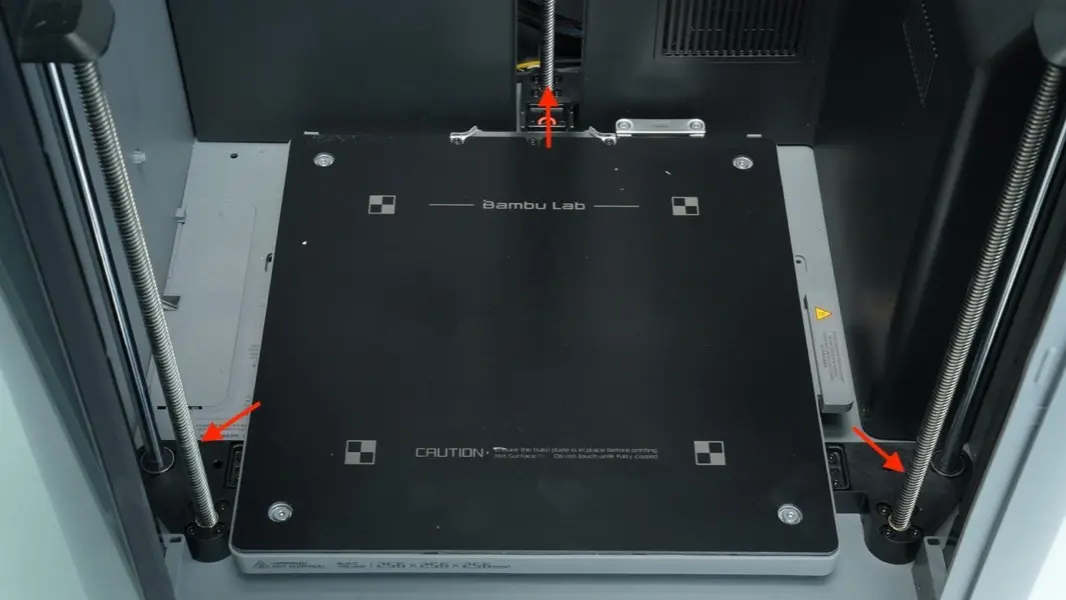

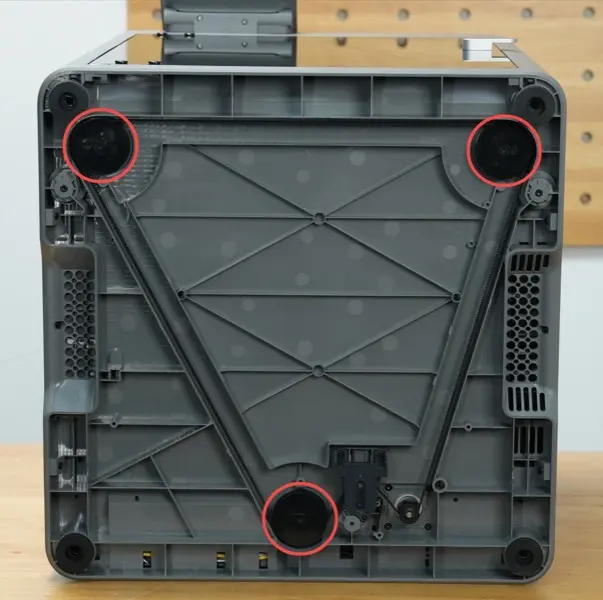

Z-aksen består af kugleskruer og lineære stænger, placeret forneden til venstre, forneden til højre og bagerst i midten under varmesengen. Tre kugleskruer er forbundet til en enkelt Z-steppermotor via en rem, hvilket sikrer synkron rotation og løft af varmesengen. Styreskinner giver præcis positionering, dæmper svingende bevægelser fra skruerotationen og holder sengen stabil.

Printhoveden

Printhoveden er en af de mest kritiske komponenter i en 3D-printer. Den opvarmer, smelter og ekstruderer filament med præcision og deponerer det lag for lag for at opbygge modellen. Printhoveden består af flere vigtige dele:

Ekstruder

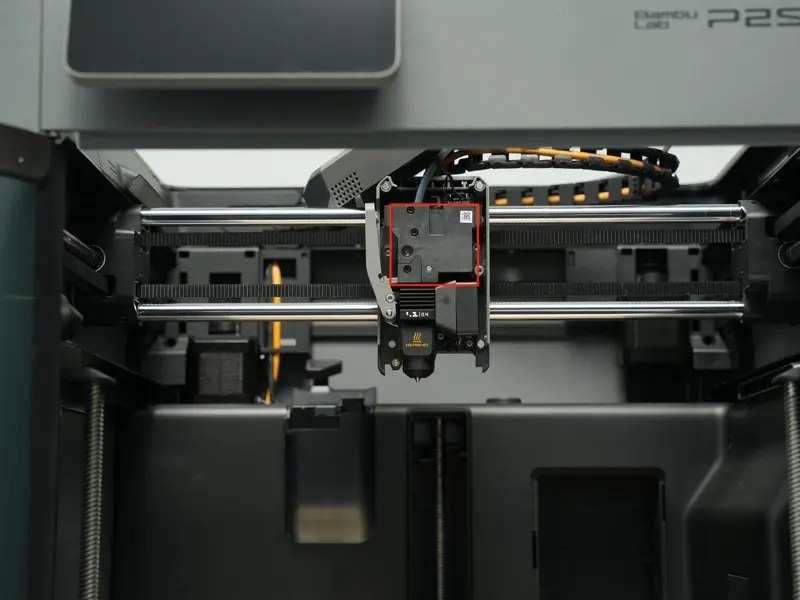

Ekstruderen griber og skubber filament ind i hotenden, hvor det smeltes og ekstruderes gennem dysen. Præcis ekstrusion og retræk er afgørende for dimensionsnøjagtighed og overfladekvalitet.

Vigtige ekstruderkomponenter:

• Tandhjulssamling: Hærdede stål-drivtandhjul (drivtandhjul og tomgangstandhjul) skubber filament præcist frem under steppermotorens styring.

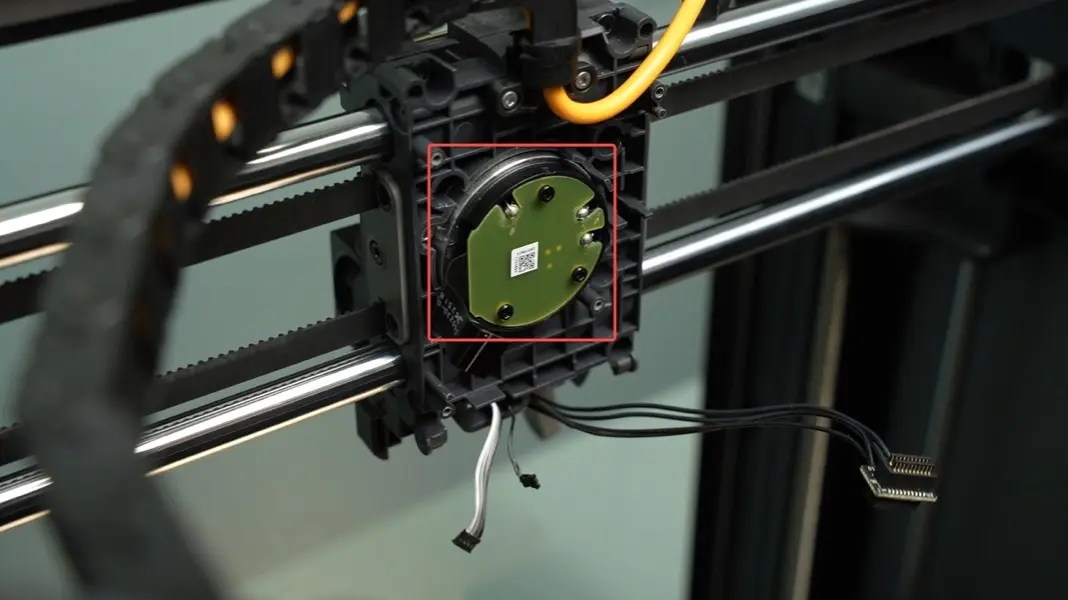

• Ekstrudermotor: Placeret bag på ekstruderen er denne højtpræcise, permanentmagnetiserede synkronmotor (udviklet af Bambu Lab) der driver tandhjulene og overvåger ændringer i modstanden. Den understøtter detektion af filamentindviklinger og sikrer jævn drift.

Hotend-enheden

Hotenden opvarmer filamentet til måltemperaturen og deponerer det som tynde lag for at opbygge modellen. Den indeholder:

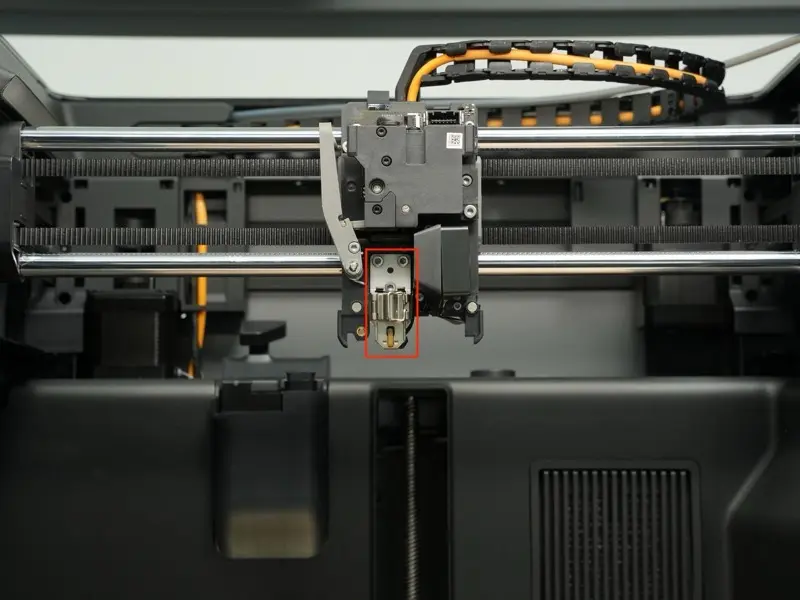

1. Varmeenheden

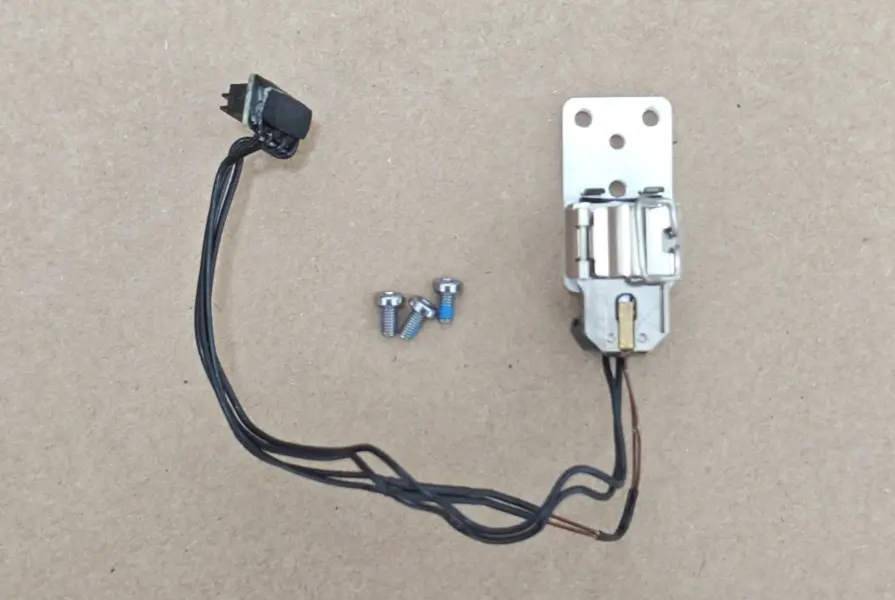

   Består af en varmer, en NTC-temperatursensor og en hurtigudløserlås. Giver præcis opvarmning op til 300 °C. Sensoren og varmeren er fastgjort til basen for udskiftning uden værktøj. Hurtigudløserlåsen sikrer hotenden for korrekt varmeoverføring.

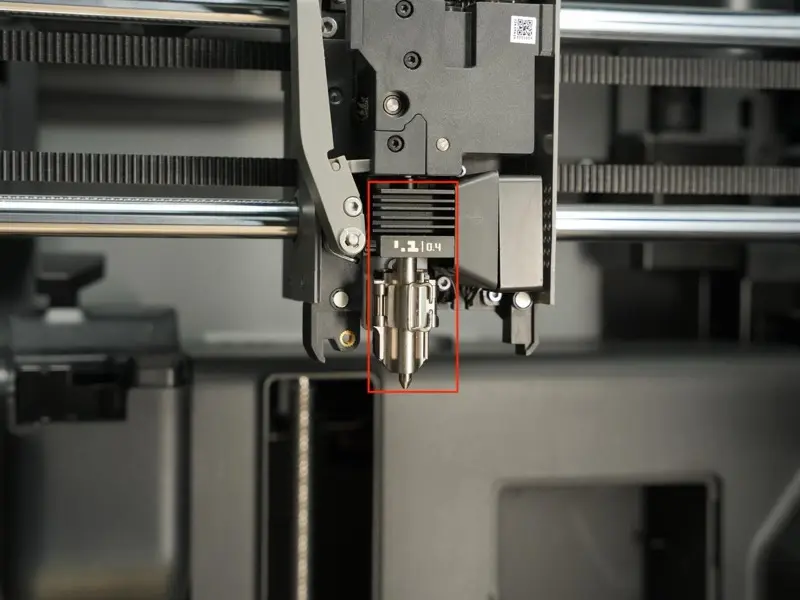

2. Hotend
   Integrerer dyse, varmebryder og varmelegeme, monteret over varmeenheden med hurtigudløserlåsen. Filamentet smeltes her og ekstruderes lag for lag.

• Kold sektion: Varmelegeme og varmebryder opretholder en lav temperatur over hotenden og forhindrer varmekryb og tilstopninger.
• Varm sektion: Smelter filament inden ekstrusion gennem dysen.

3. Silikonestrømpe
   Dækker dysen for at bevare varmen, stabilisere temperaturen og forhindre plastophobning. Den har desuden tre gule markeringer til AI-detektion af monteringsstatus. Hvis den mangler, anmoder systemet brugeren om at geninstallere den.

Filamentafskærer

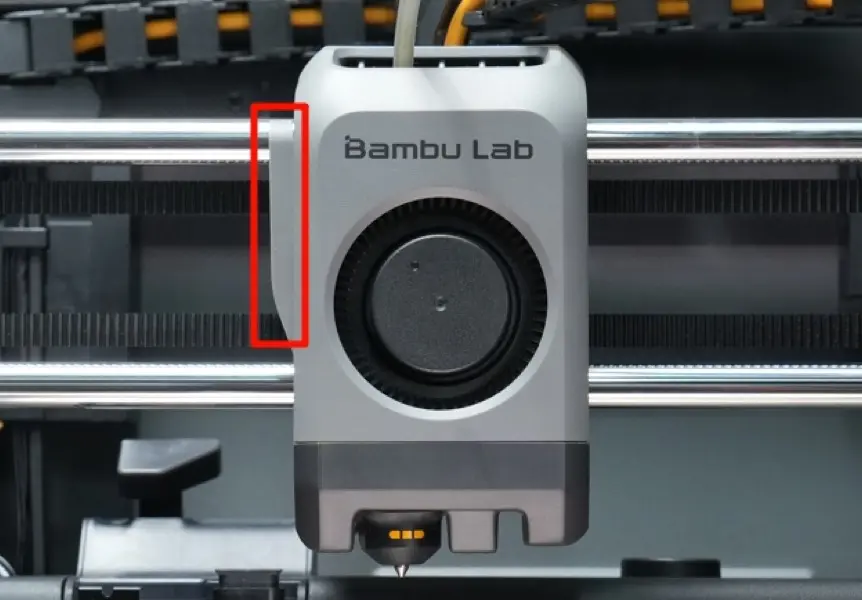

En filamentafskærergreb sidder på venstre side af printhoveden og bruges til filamentafskæring og -detektion. Når den udløses af filamentafskærer-stopperen, klipper bladet filamentet over. Dette understøtter AMS-assisteret automatisk filamentskift. En indbygget magnet og Hall-sensor registrerer grebbets position for at bekræfte vellykket nulstilling.

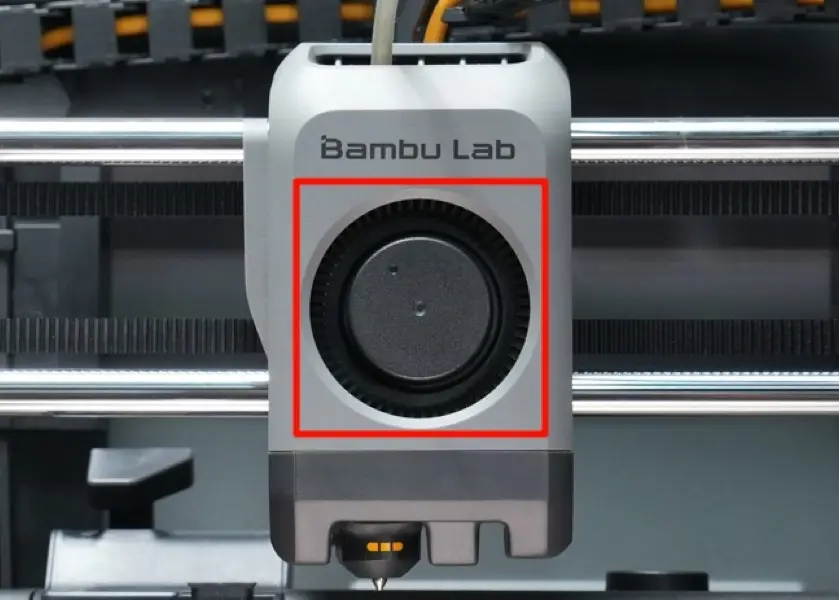

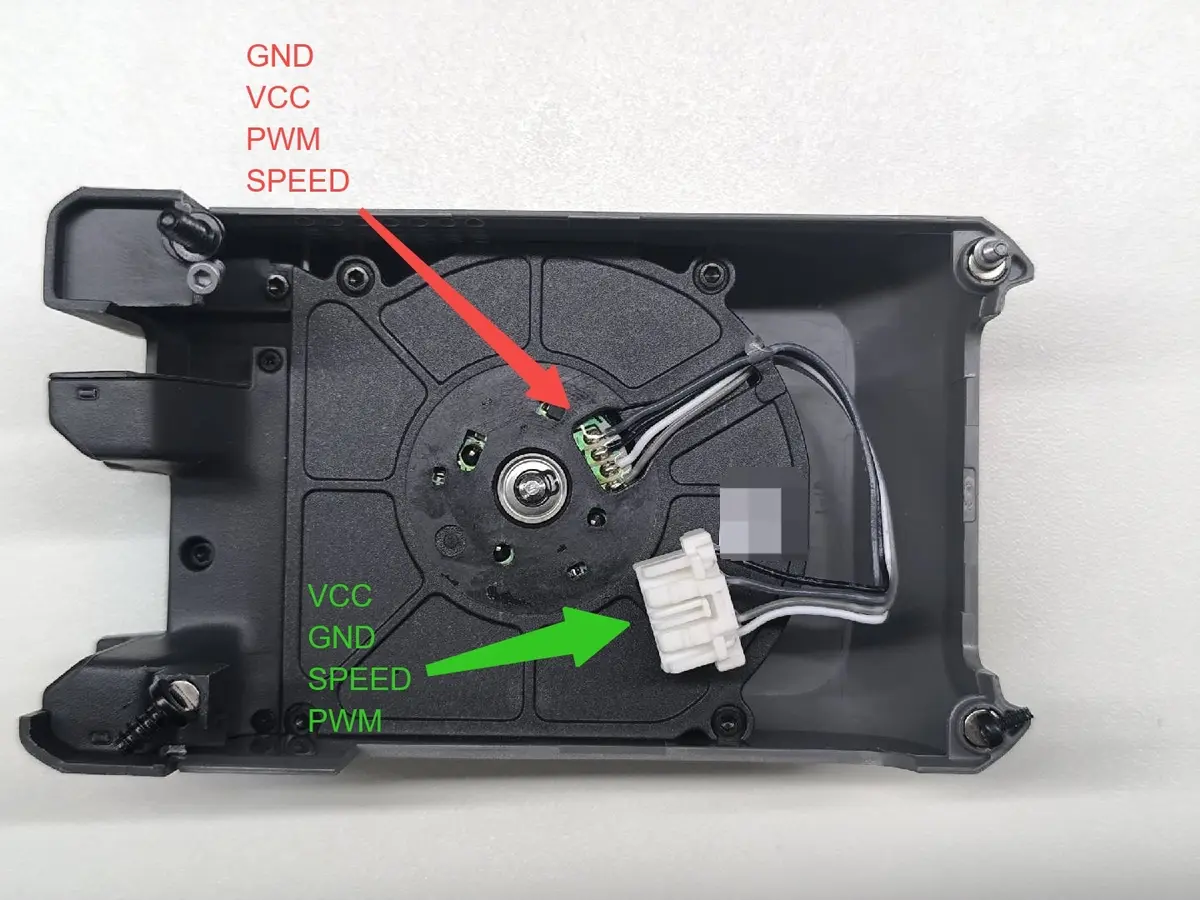

Deleafkølingsfan

En specialfremstillet 5815-centrifugalfan blæser kold luft mod dysespidsen for hurtig afkøling og forbedrer printkvaliteten ved hurtig printning. Fanens ledningssekvens er defineret i figur 2.

Hotend-kølefan

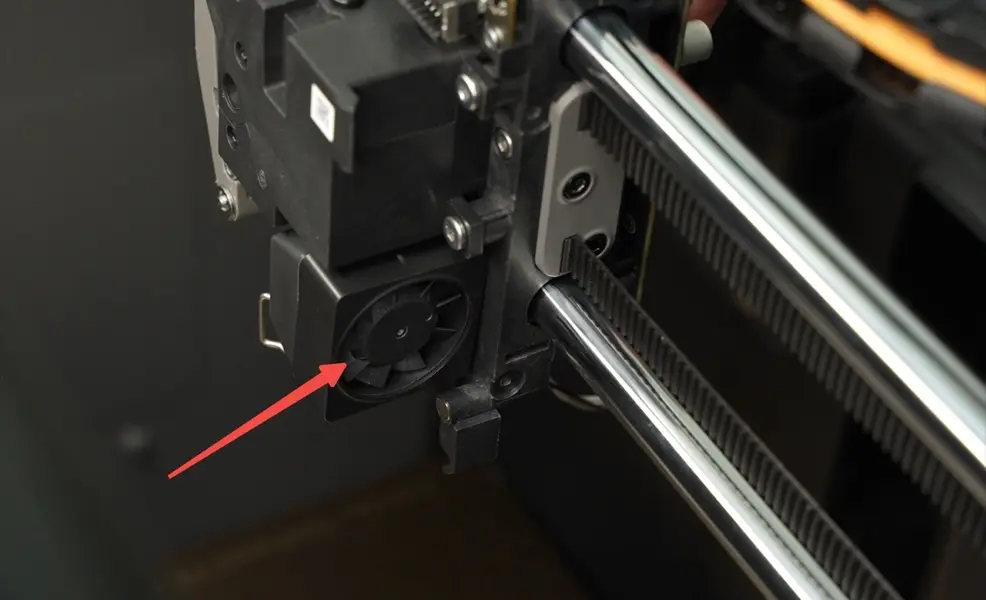

En dedikeret varmelegemefan holder hotend-temperaturen stabil og forebygger overophedning og tilstopninger.

Filamentafskærer-stopper

På venstre side af P2S sidder en foldbar filamentafskærer-stopper, der bruges til at udløse afskæreren på printhoveden.
Stopperen skifter automatisk position via X-aksens samlede bevægelse i Y-retningen.
Under print har den to tilstande:

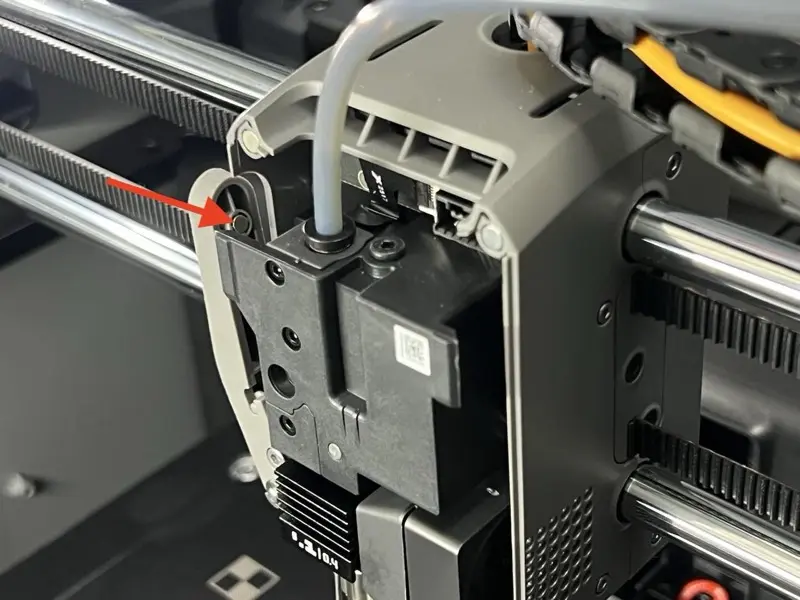

• Nulposition: Når X-aksen bevæger sig langs Y-aksen mod chassisets forside, trækker stopperen sig tilbage for ikke at forstyrre printområdet.

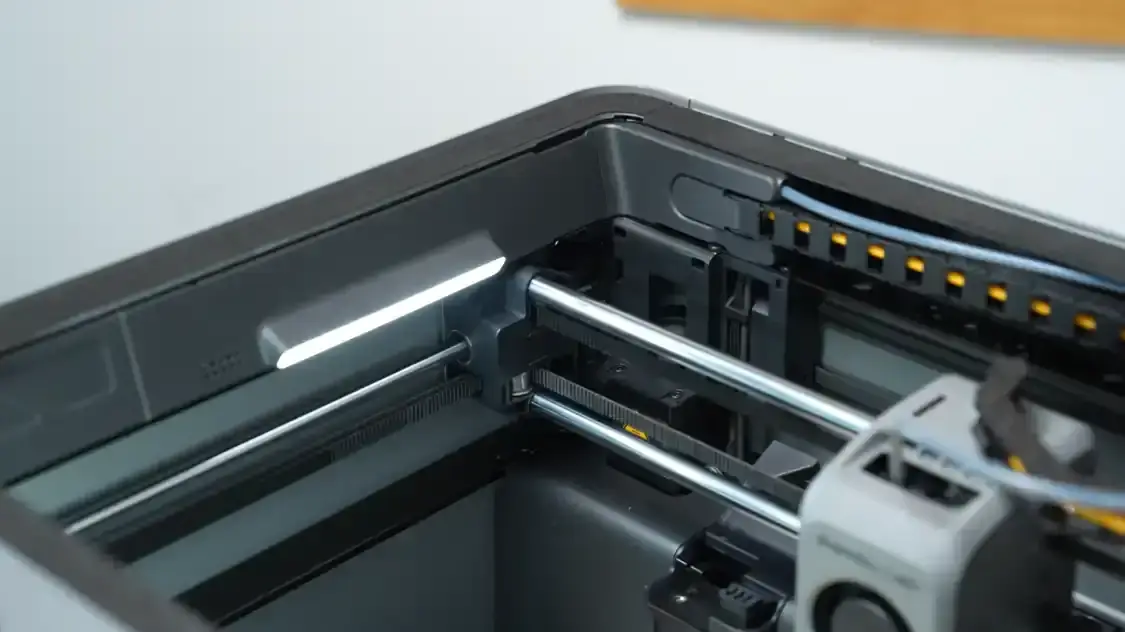

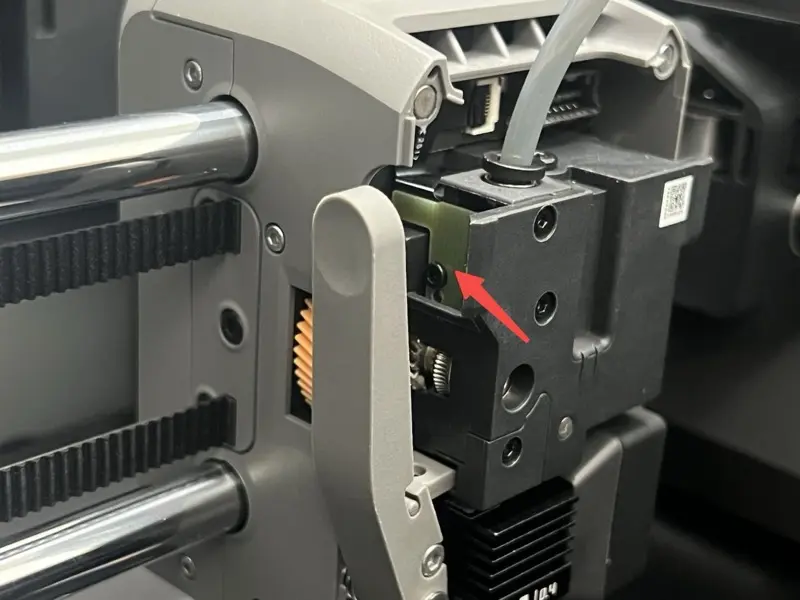

• Arbejdsposition: Når X-aksen bevæger sig langs Y-aksen mod chassisets bagside, popper stopperen automatisk ud.
  Når filamentafskæring er nødvendig, trykker afskærergrebet på printhoveden mod stopperen for at gennemføre afskæringen.



Advarsel: Undgå at påføre ekstern kraft på stopperen, når den er poppet ud, da det kan beskadige den interne struktur og forårsage funktionsfejl.

Renserens spildbeholder

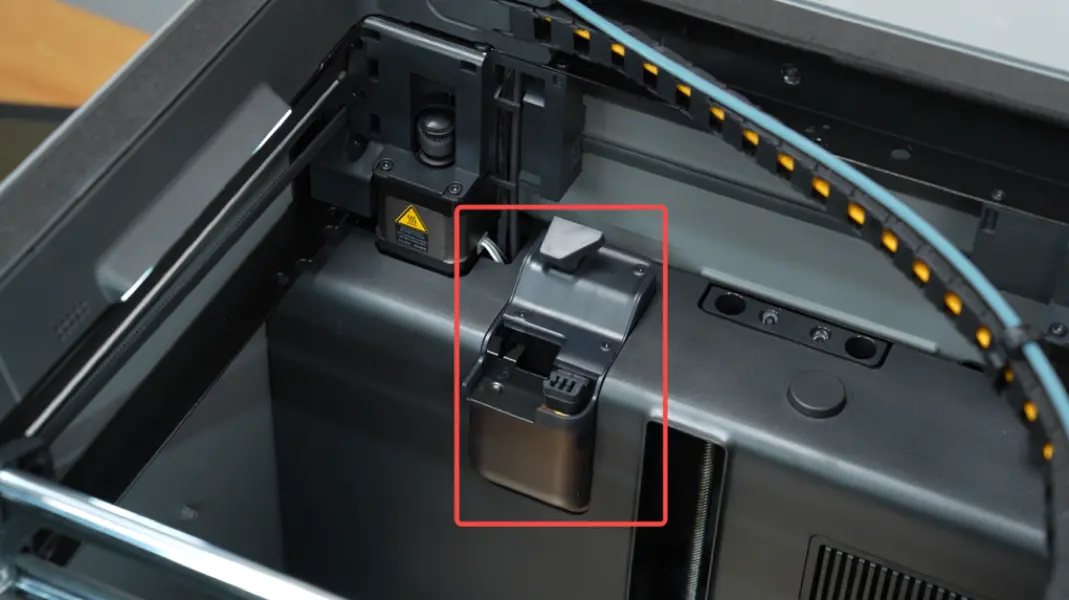

Spildbeholderen er placeret bagerst til venstre i chassiset og er forbundet til spildkanalen på bagsiden af printeren.
P2S's renseranlæg inkluderer en spildbeholder og en dyserensepude (grov rensning), hvor spildbeholderen består af en skubplade og en modtageplade.

• Spildbeholder: Opsamler spildmateriale ekstruderet under rensning og leder det ned i spildkanalen, så spild ikke utilsigtet føres tilbage til printområdet og en jævn printproces sikres.
  Enheden spiller en vigtig rolle i flere processer: forberedelse af printeren, pause og genoptagelse af print, ilægning og udtagning af filament samt filamentskift og skylning ved multifarveprint.

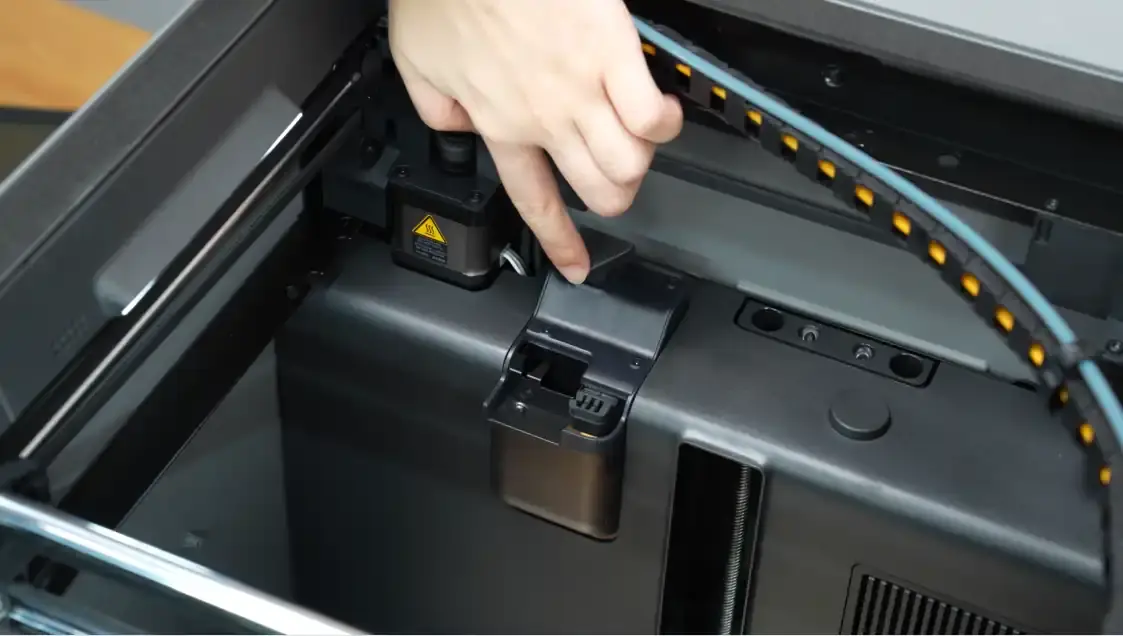

• Dyserensepude: Renser dysen inden print for at fjerne resterende filamentrester og forhindre dem i at sætte sig fast på printet og påvirke printkvaliteten.
  Rensningen udføres automatisk efter hvert printjob starter uden manuel indgriben.
  Bemærk, at silikone-rensepuden er et forbrugsdel og bør kontrolleres og udskiftes jævnligt.
  Hvis rensepuden er beskadiget, renses dysen muligvis ikke korrekt, hvilket kan påvirke printkvaliteten. Reservedele fås i den officielle butik.

Dyserensning inden print er opdelt i to trin:

• Grov rensning: Fjerner resterende filament fastsat til dysen ved hjælp af renseblokken.
• Fin rensning: Dysen bevæger sig til et bestemt område på buildpladen og skraber forsigtigt 1-2 mm nedad for at rense dysespidsen og sikre, at den er glat og ren.

Varmesengen

Varmesengen bruges til at opvarme printoverfladen, så print bedre hæfter til buildpladen.
Uden opvarmning køler det deponerede filament hurtigt ned, hvilket skaber spænding mellem lagene og kan forårsage skæv form samt påvirke printkvaliteten.

Under print justerer P2S automatisk varmesengtemperaturen afhængigt af materialetype, op til 110°C.
For eksempel:

• Ved print af PLA på en lavtemperatur-buildplade indstilles sengen til 35-45°C for effektivt at forhindre deformation.
• For ABS- og PC-materialer skal sengtemperaturen indstilles til 100-110°C for at forhindre deformation.

Det maksimale printbare areal på varmesengoverfladen er 256×256 mm.

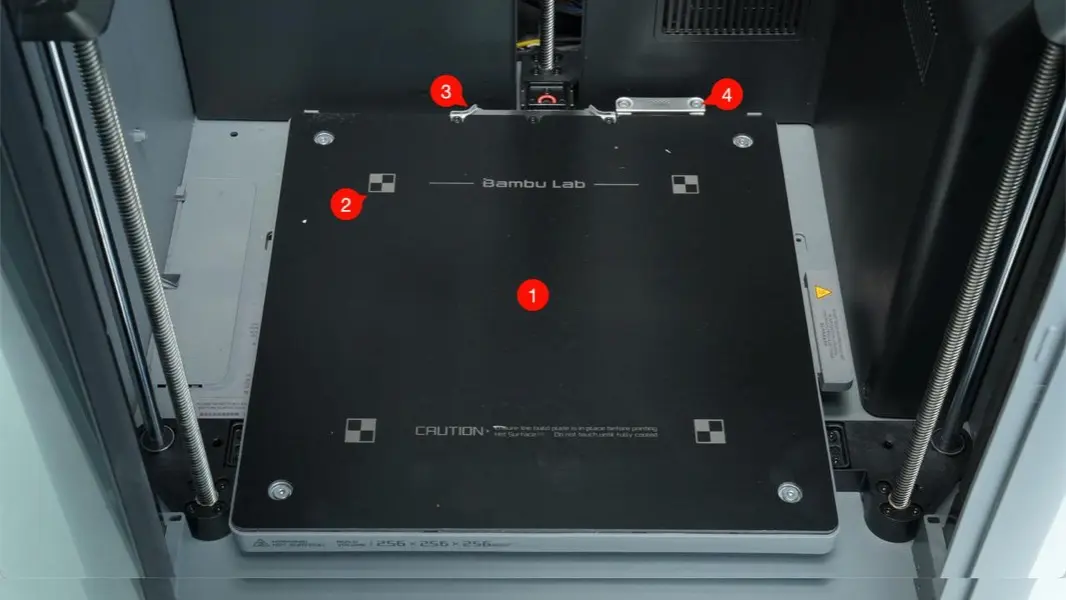

P2S-varmesengen indeholder følgende dele:

Inden du placerer buildpladen, skal du kontrollere og rengøre varmesengoverfladen for at sikre, at der ikke er snavs. Ellers kan snavs under opvarmning forårsage uoprettelig skade på det bløde magnetklistermærke.

Buildpladen

P2S leveres som standard med en tekstureret PEI-buildplade, der er velegnet til de fleste daglige printopgaver.
Den kan fastgøres magnetisk til varmesengen. Under print giver den teksturerede overflade god hæftning, og når den er kølet ned, kan print nemt fjernes.

Printeren understøtter også glatte PEI-buildplader og lavtemperatur-buildplader.
Se Introduktion til Buildplader for mere information.

Adaptivt luftflowsystem

Det adaptive luftflowsystem består af en ekstra deleafkølingsfan og et luftfilter.
Det kan automatisk skifte mellem ekstern luftkøling og intern cirkulationsfiltrering/isoleringstilstand afhængigt af printscenarier, og justerer kammertemperaturen.

Adaptiv luftflowskifteenhed

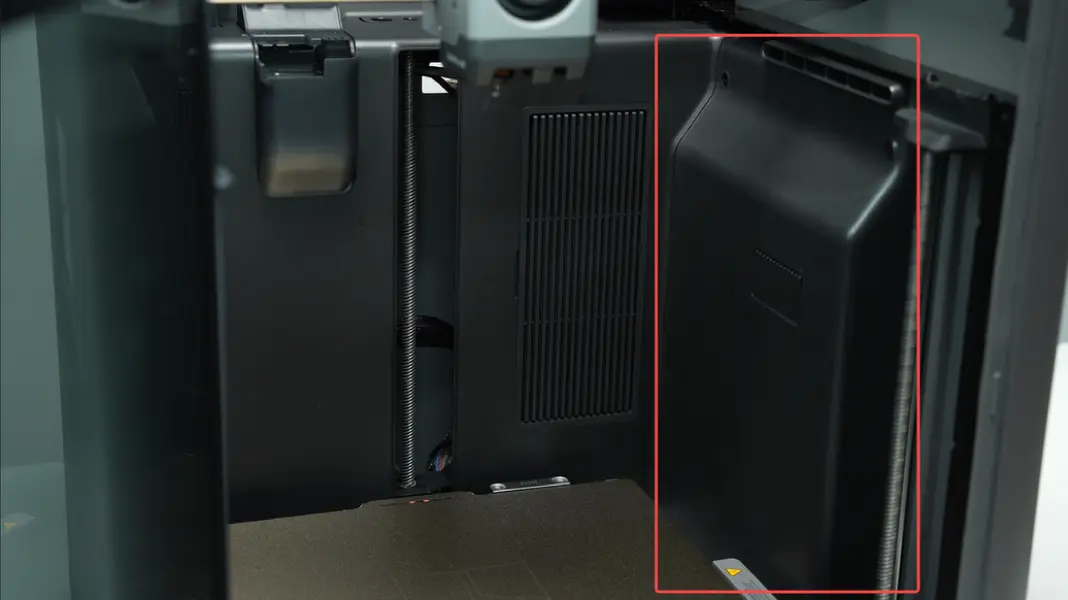

P2S anvender branchens første adaptive luftflowskifteenhed, som enkelt kan forstås som en ekstra deleafkølingsfan med ekstern luftindtagsfunktion.
Denne enhed skifter automatisk luftflowvej afhængigt af luftstyringstilstanden.
Ved print af lavtemperaturfilamenter som PLA kan den trække kølig ekstern luft direkte ind i printerkammeret, sænke kammertemperaturen og forhindre hotend-tilstopninger forårsaget af overophedning. Samtidig hjælper luftflowlaget, der dannes over printet, lagene med at størkne hurtigt og forbedrer printkvaliteten.
Ved print af højtemperaturmaterialer stopper modulet med at trække ekstern luft ind og danner i stedet en lukket intern cirkulation med luftfilteret.

Du kan også installere en ekstra deleafkølingsfan på venstre side af chassiset for mere afbalanceret afkøling. Se Installationsvejledning til ekstra deleafkølingsfan - venstre - til P2S for detaljer.

Luftfilter

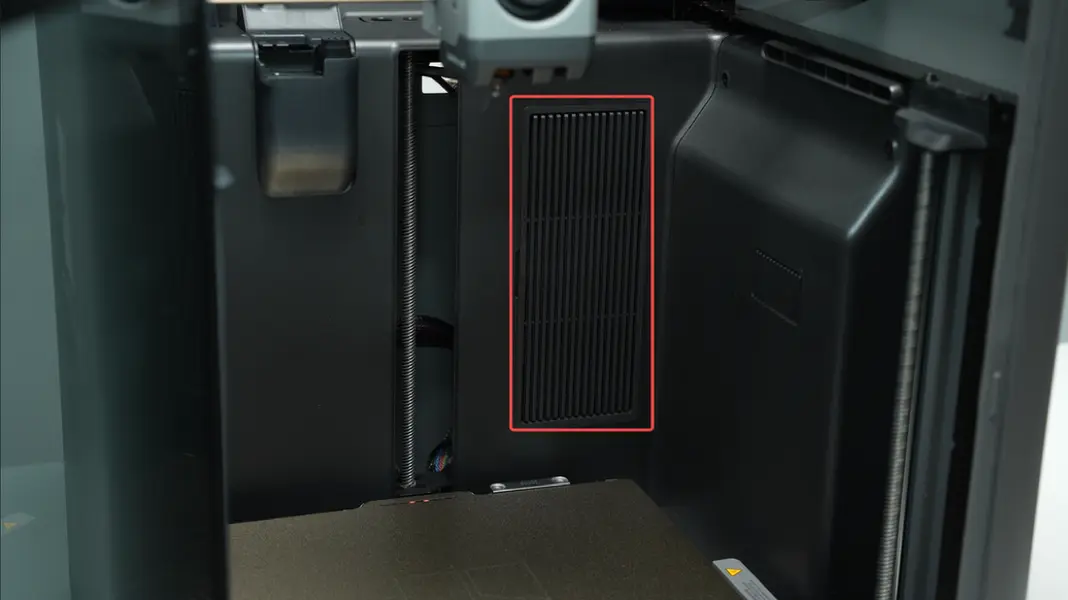

Luftfilteret er placeret bagest til højre i chassiset.
I opvarmningstilstand trækkes kammerluften ind gennem indgangen bag filteret og filtreres og renses, hvilket effektivt reducerer partikler og lugtudledning.
Sammenlignet med P1-serien har filteret et større areal og bedre filtreringsydelse.

Afkølingstilstand

Ved print af lavtemperaturfilamenter som PLA kører printeren i afkølingstilstand. I denne tilstand:

1. Trækker den adaptive luftflowskifteenhed kølig ekstern luft direkte ind i kammeret, sænker den interne temperatur, hjælper hotend og print med at køle ned, forbedrer printkvaliteten og undgår hotend-tilstopninger.

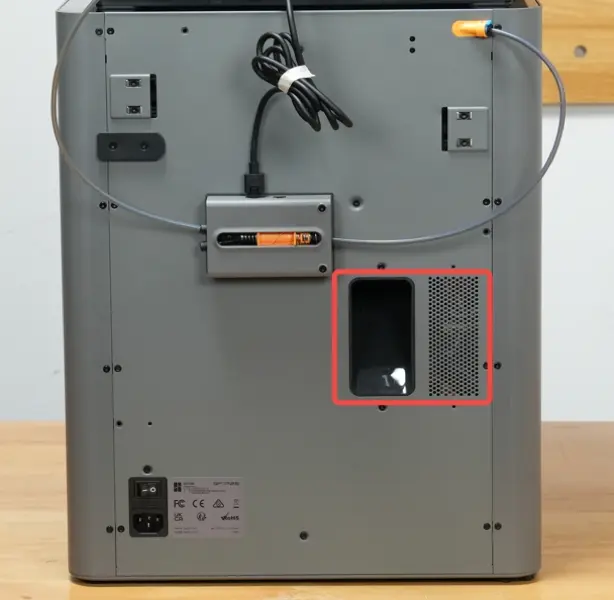

2. Den varme luft inde i kammeret udledes gennem ventilationshuller i bagpanelet og spildbeholderens åbninger.

P2S er ikke udstyret med en udsuger-fan. Selv når den adaptive luftflowskifteenhed kører ved høj hastighed, forbliver printeren stille, hvilket gør den mere støjsvag end P1S-udsuger-fan-løsningen.

Opvarmningstilstand

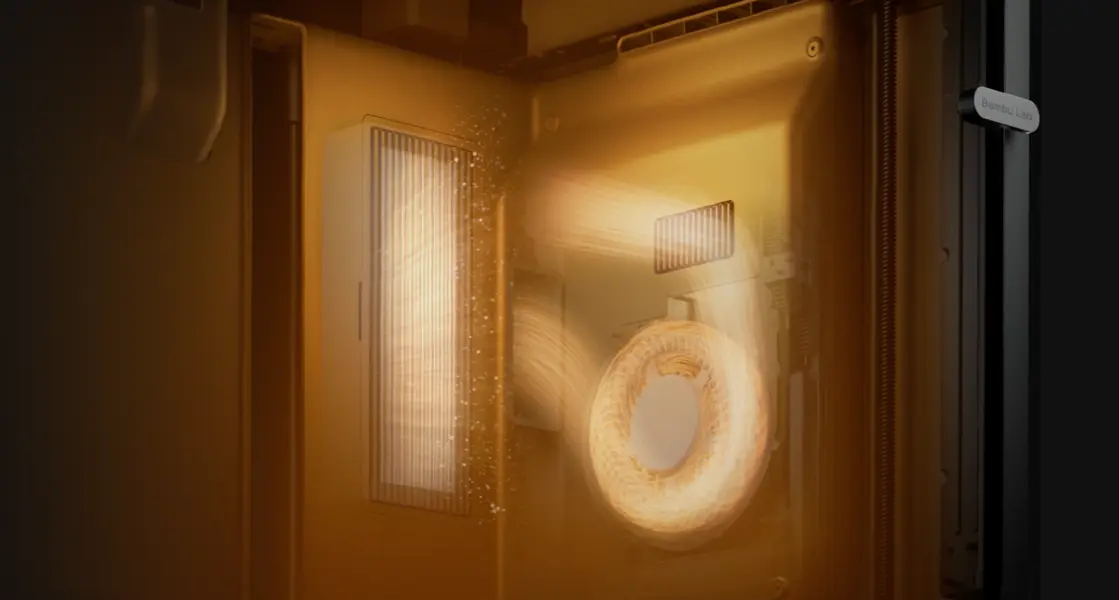

P2S har ikke et aktivt kammertemperaturstyringssystem, men kan opvarme luften inde i kammeret via intern cirkulation.
I denne tilstand:

1. Varmesengen og hotenden udsender varme, der opvarmer kammerluften.
2. Den adaptive luftflowskifteenhed trækker ikke længere ekstern kold luft ind, men danner i stedet en intern cirkulation med luftfilteret.
   Dette opretholder jævn varm luft inde i kammeret, mens luften filtreres og renses.



Remspændingsenhed

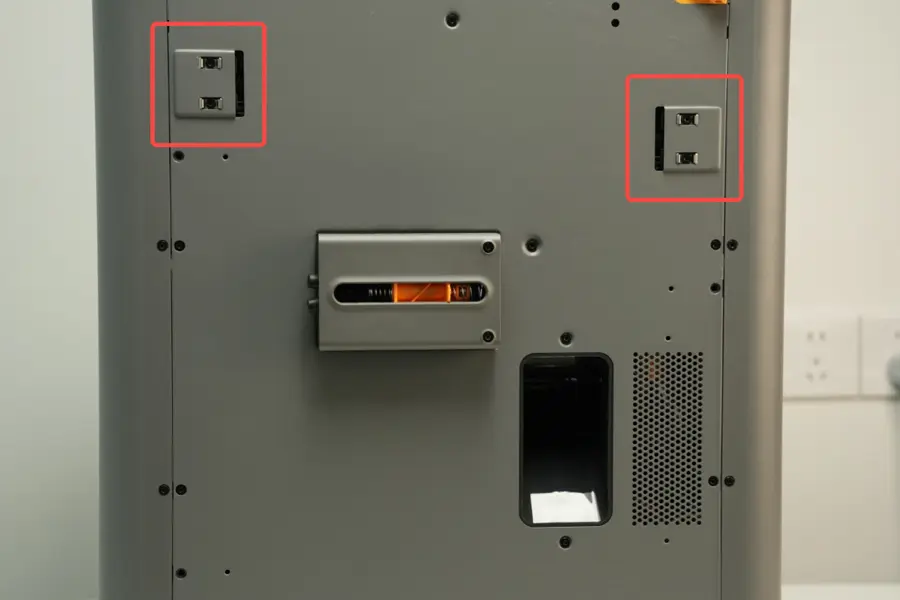

Remspændingsenheden er placeret på bagsiden af printeren og bruges til at justere spændingen på drivremmen for at sikre printnøjagtighed og bevægelsesstabilitet.
Den indbyggede remspændingsmonitor kan overvåge og tilbageføre remspændingen til printeren. Når remspændingen afviger fra det anbefalede område, minder printeren dig om at justere remspændingen for at opretholde optimal drift og printkvalitet.

Filamentbuffer

Filamentbufferen er ansvarlig for at føde filament ind i printerens PTFE-rørskobling og justere føringshastigheden under processen, mens den registrerer filamentindviklinger. Bufferens hardwaredel består af buffersektionen og filamentdetektionssektionen.
Bemærk: Standalone-versionen inkluderer ikke en buffer. I det tilfælde føres filament direkte fra printerens PTFE-rørskobling. Hvis det er nødvendigt, kan du købe filamentbufferen separat. For detaljerede installationsinstruktioner, se Udskiftning af P2S-filamentbuffer.

Buffersektionen

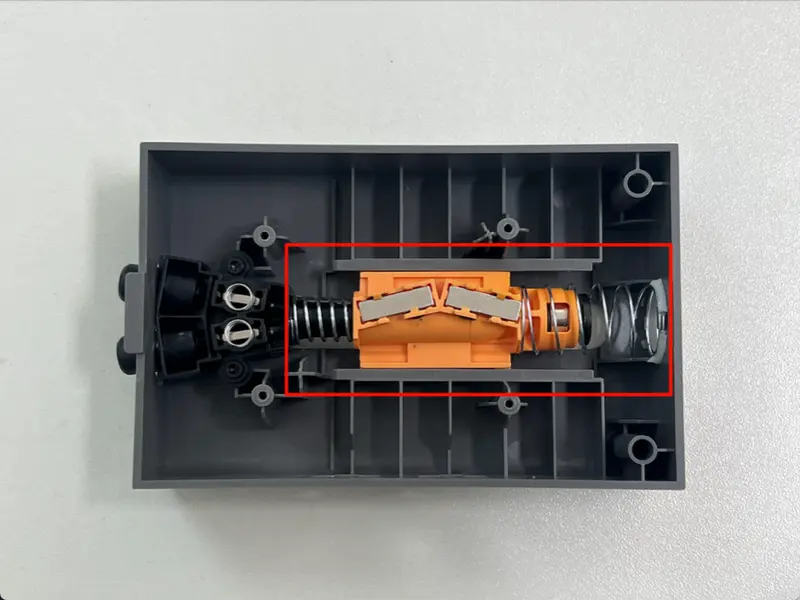

Buffersektionen består primært af en skyderen, to magneter, to fjedre og en Hall-sensor.

Justeringsfødning: Når filament skubbes ind i printhovedets ekstruder, driver trykket skyderen inde i bufferen til højre og lagrer en lille mængde filament inde i bufferen. Når ekstruderen forbruger dette bufferlagrede filament, vender skyderen automatisk tilbage til sin startposition. Skyderens position registreres af sensoren og tilbageføres til AMS og printeren, hvilket muliggør dynamisk justering af fødningshastigheden.

Indviklingsdetektion: Når filamentindviklinger eller andre abnormiteter forårsager øget modstand, skubbes skyderen tilbage til venstre. Hvis skyderen bevæger sig ud over det normale område, registrerer Hall-sensoren anomalien og udløser en meddelelse, der minder dig om at håndtere det.

Filamentdetektionssektionen

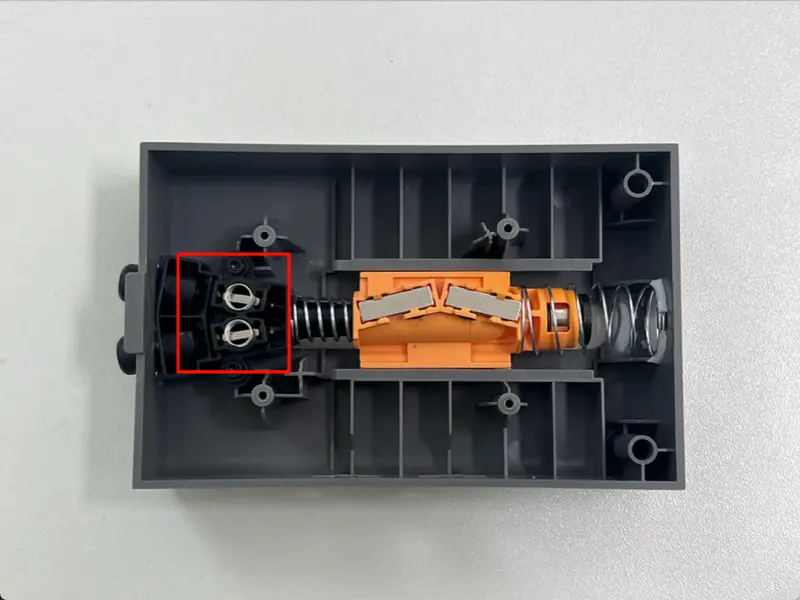

Filamentdetektionssektionen indeholder to kanaler, der hver består af en magnet, en fjeder og en Hall-sensor.
Når der ikke er filament til stede, presses magneten af fjederen væk fra Hall-sensoren. Når filament er til stede, skubbes magneten af filamentet tættere på Hall-sensoren, hvilket muliggør filamentdetektion.

Y-formet kanal

P2S-bufferen anvender en Y-formet filamentkanal-struktur: de to venstre kanaler smelter sammen til en, hvilket giver mulighed for at lagre to filamenter samtidigt i de venstre kanaler. Under brug føres filamentet direkte til højre, hvilket muliggør hurtig filamentskift. Denne struktur har følgende fordele:

1. P2S kan direkte skifte mellem AMS og en ekstern spole inde i bufferen. I modsætning til X1/P1-serien er det ikke nødvendigt at frakoble PTFE-røret ved indgangsåbningen ved skift.
2. Filament fra en ekstern spole passerer også gennem bufferen, hvilket muliggør brug af bufferens intelligente detektionsfunktioner og giver ekstra beskyttelse ved sikker print.

Antivibrationsben

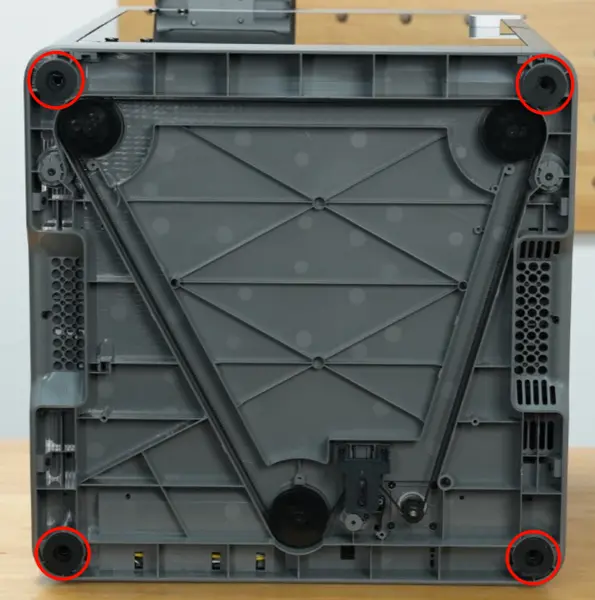

Antivibrationsbenene er designet til at isolere 3D-printeren fra andre printere på samme overflade ved at absorbere vibrationsenergi og hjælpe med at minimere maskinslid forårsaget af vibrationer.

Fordele:

• Når du placerer en enkelt printer på et skrivebord, reducerer antivibrationsbenene effektivt skrivebordsrystelser forårsaget af print.
• Når flere printere er placeret på samme skrivebord, reducerer antivibrationsbenene effektivt vibrationernes indvirkning på nærliggende maskiner.

Bemærk: Printeren kan vibrere, men det påvirker ikke printkvaliteten.

Elektroniske komponenter

P2S indeholder mange elektroniske komponenter. Herunder er nogle af de vigtigste:

Hovedkontrolkort

P2S har to typer kernemoderkort: ét ansvarlig for interaktionslogikbehandling og ét ansvarlig for styring af maskinens bevægelsesenhed.

AP Logic-moderkort
Logikkortet indeholder en firekerne-CPU samt de nødvendige forbindelser til forskellige medieel-enheder tilsluttet printeren.
CPU'en håndterer P2S's vigtigste medieinteraktionsoplevelse og intelligente funktioner (herunder AI-detektion, flowkalibrering og vibrationskompensation) samt forbindelser mellem sliceren/mobilappen og printeren.

MC-bevægelsesstyringskortet
Bevægelsesstyringskortet indeholder en dual M4-kerne-MCU og en enkelt M7-kerne-MCU samt stepperdrivere og de nødvendige forbindelser til diverse bevægelseselektroniksenheder i printeren. Det tilbyder: xyz-bevægelsesstyring, opvarmet sengtemperaturstyring, kammerstatus-detektion (dør, topdæksel) og cirkulationssystemstyring (luftcirkulations- og ventilationskanalstyring).
Efter at have modtaget G-code-strømme fra CPU'en styrer MCU'en printerens faktiske bevægelse og maskinstatus.

USB-lagerport

En USB-A-port med understøttelse af USB 2.0-protokollen, der muliggør offlineprint via et USB-drev og lagring af tidsfotografifiler.

Berøringsskærm

P2S er udstyret med en 5-tommer 854×480 fuldfarve-berøringsskærm kombineret med en ny anden generations brugerinterface, der giver en jævn betjeningsoplevelse.

Live-view-kamera

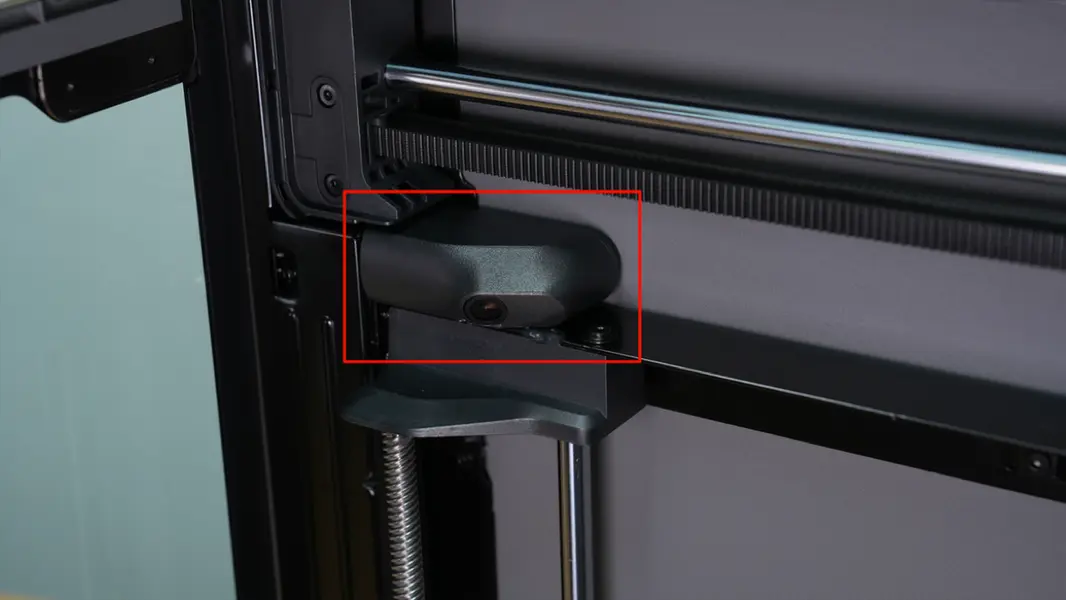

P2S er udstyret med et live-kamera med understøttelse af 1080p 30 fps. Optagevinklen og den interne belysning i kammeret er redesignet, hvilket i høj grad optimerer filmningsoplevelsen. Den høje billedkvalitet bruges til realtidsovervågning inde i printeren, tidsforskudt fotografering og nødvendige AI-detektionsfunktioner.
Bemærk: Kameraet inkluderer ikke en privatlivsdæksel. Du kan downloade denne model P2S Camera Hiding Shell og printe en selv.

LED-belysning

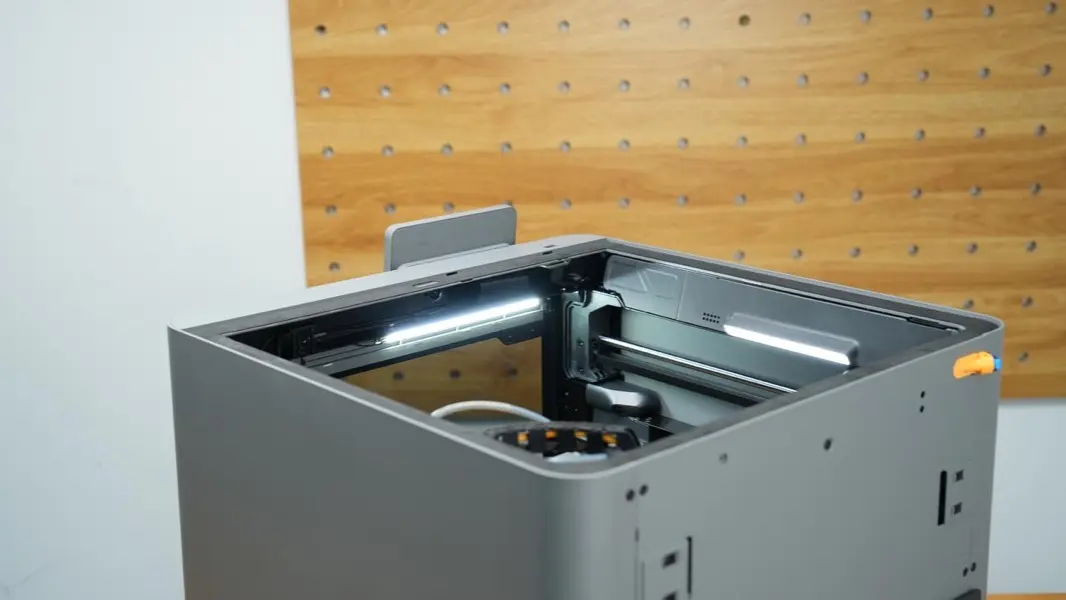

P2S er udstyret med én LED-strip på venstre side og én på forsiden, der giver tilstrækkelig belysning inde i kammeret.

Kammertemperatursensor

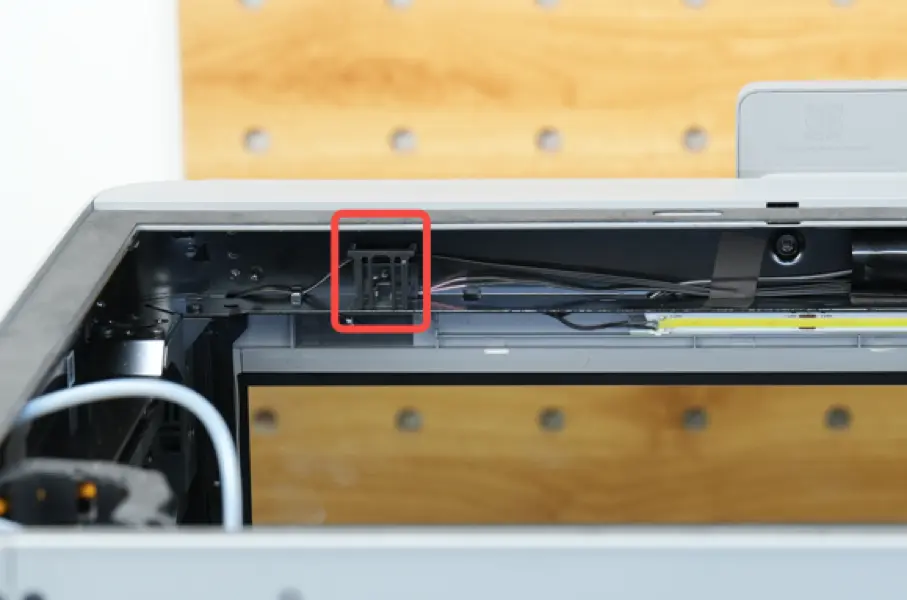

Kammertemperatursensoren giver primært temperaturinformation inde i printerkammeret og er placeret på den øverste side af den forreste dør inde i printeren.
