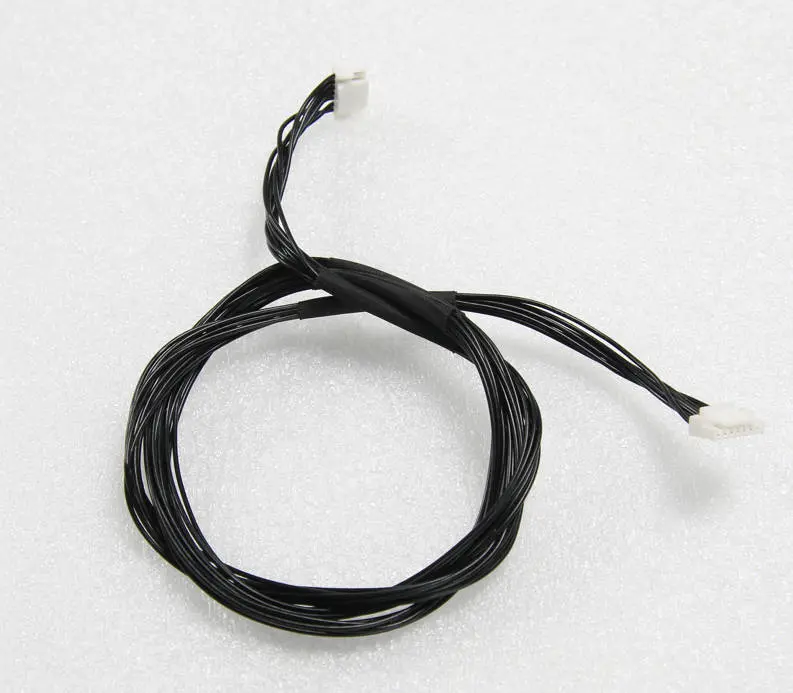

MC-AP-kabel

MC-AP-kabel

Værktøj

H2.0 unbrakonøgle

Pincet

Forberedelse

Sluk printeren, og tag SD-kortet ud.

Adskillelse

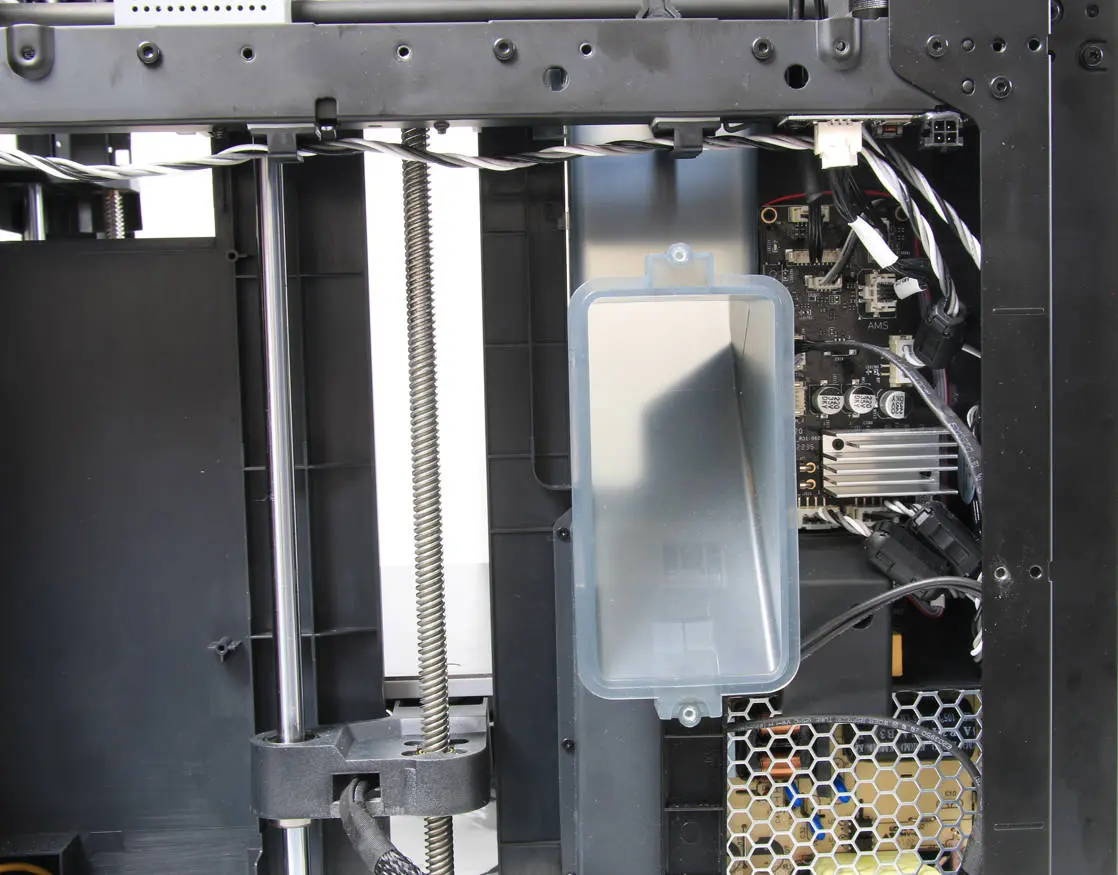

Trin 1 - Afmontér bagpanelet

Følg den relevante del af Bagpanel for at afmontere bagpanelet.

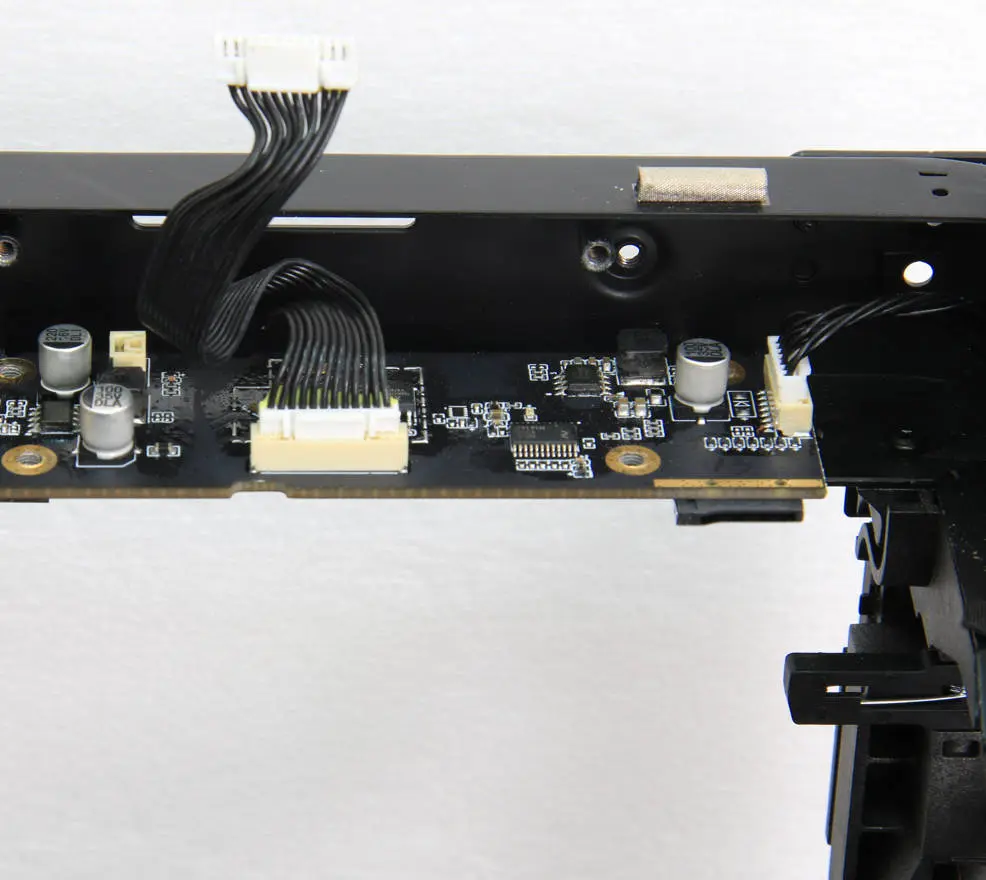

Trin 2 - Løsn AP-boardet

Følg den relevante del af AP-board for at afmontere skærmen og frontdækslet og frigøre AP-boardet fra bjælken, så MC-AP-stikket bliver synligt.

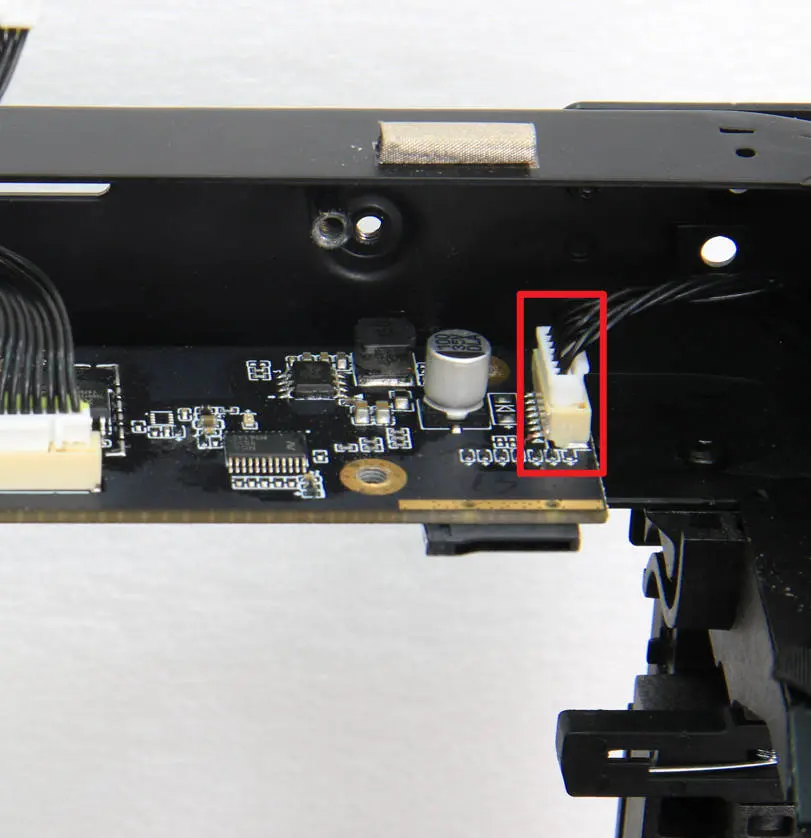

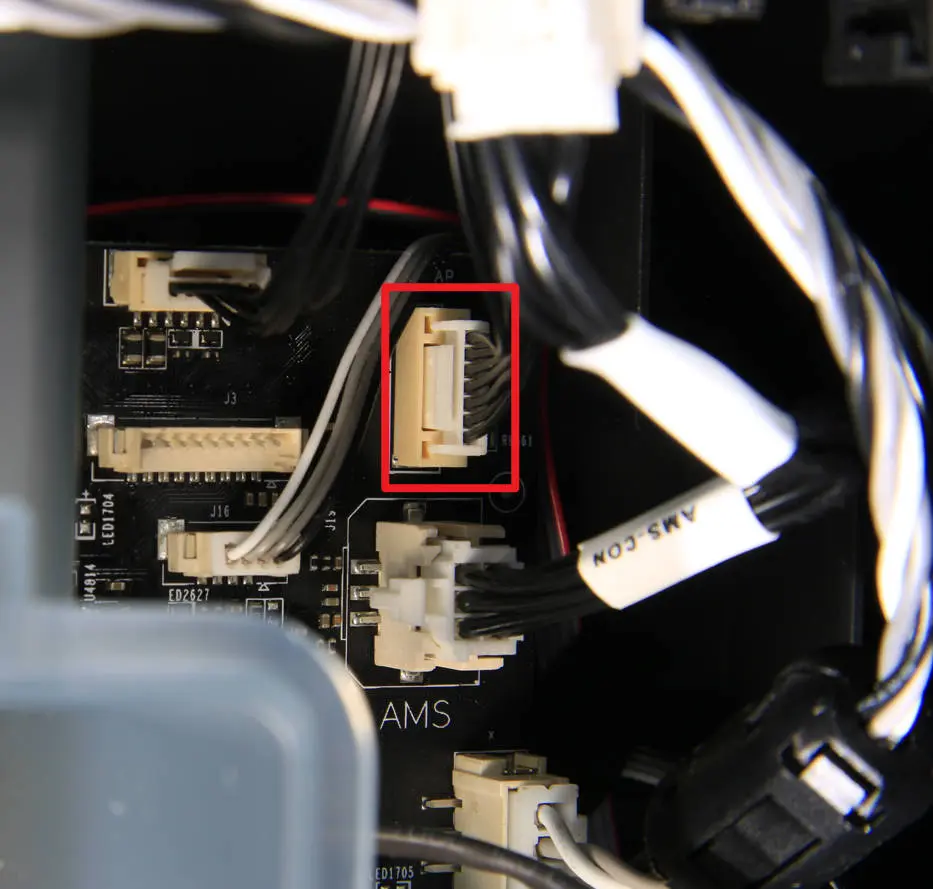

Trin 3 - Frakobl kablerne

Frakobl MC-AP-kablet fra stikkene på henholdsvis AP-boardet og MC-boardet.

Trin 4 - Fjern MC-AP-kablet

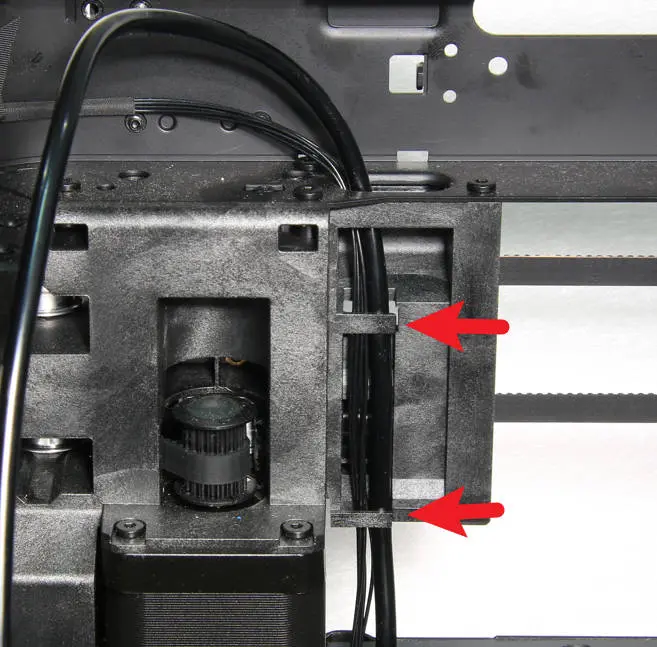

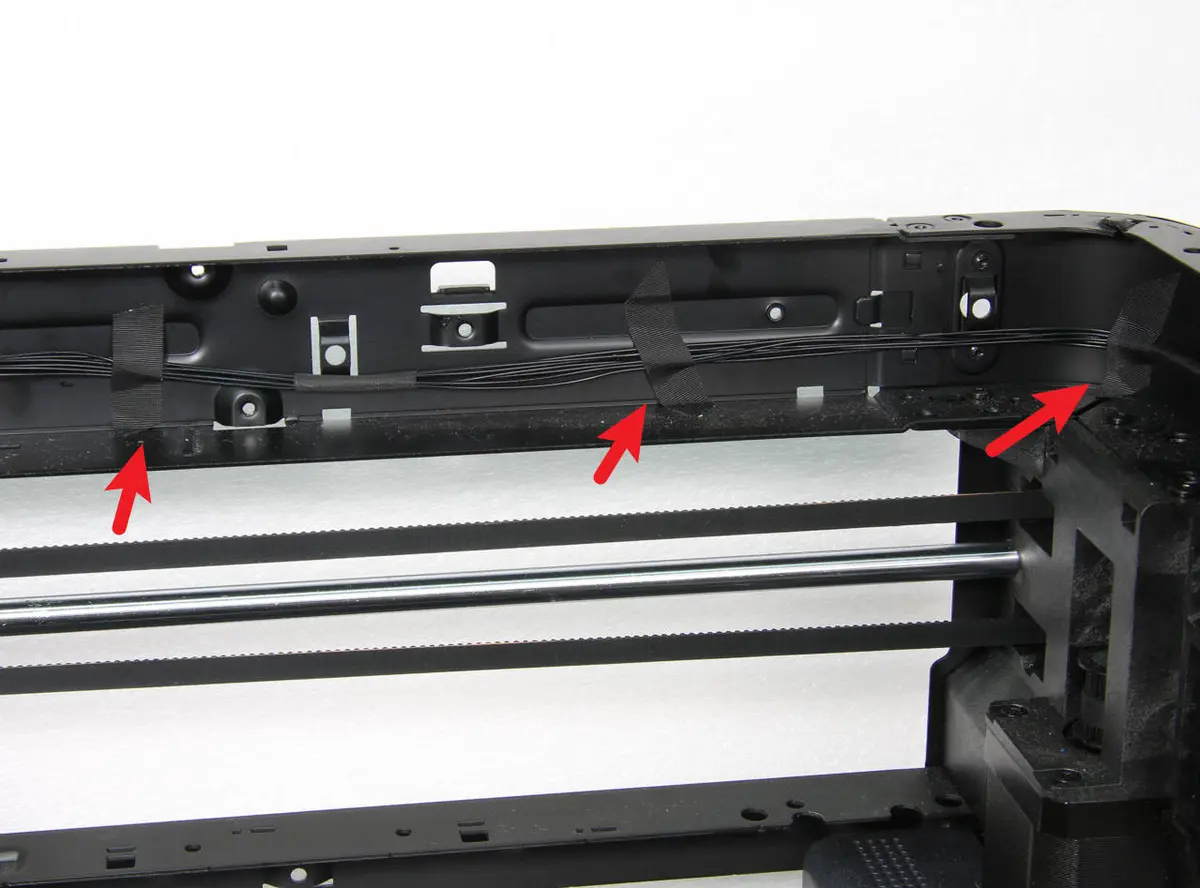

Fjern fastgøringstapen, frigør kablet fra kabelsporet, og fjern MC-AP-kablet.

Samling

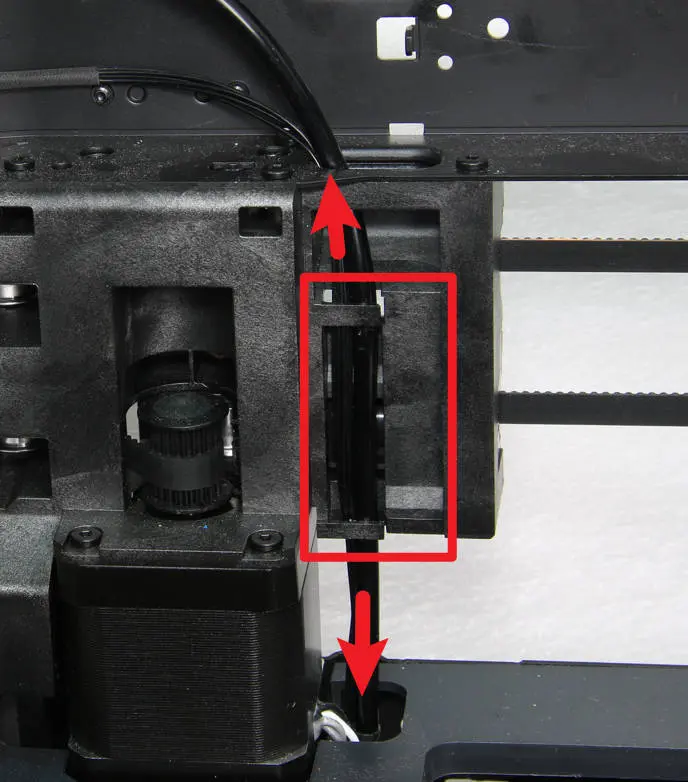

Trin 1 - Før kablet igennem

Før MC-AP-kablet gennem kabelhullerne, og tryk det ind i kabelsporet.

Trin 2 - Tilslut MC-AP-kablet

Tilslut kablets to ender til de tilsvarende stik på henholdsvis AP-boardet og MC-boardet.

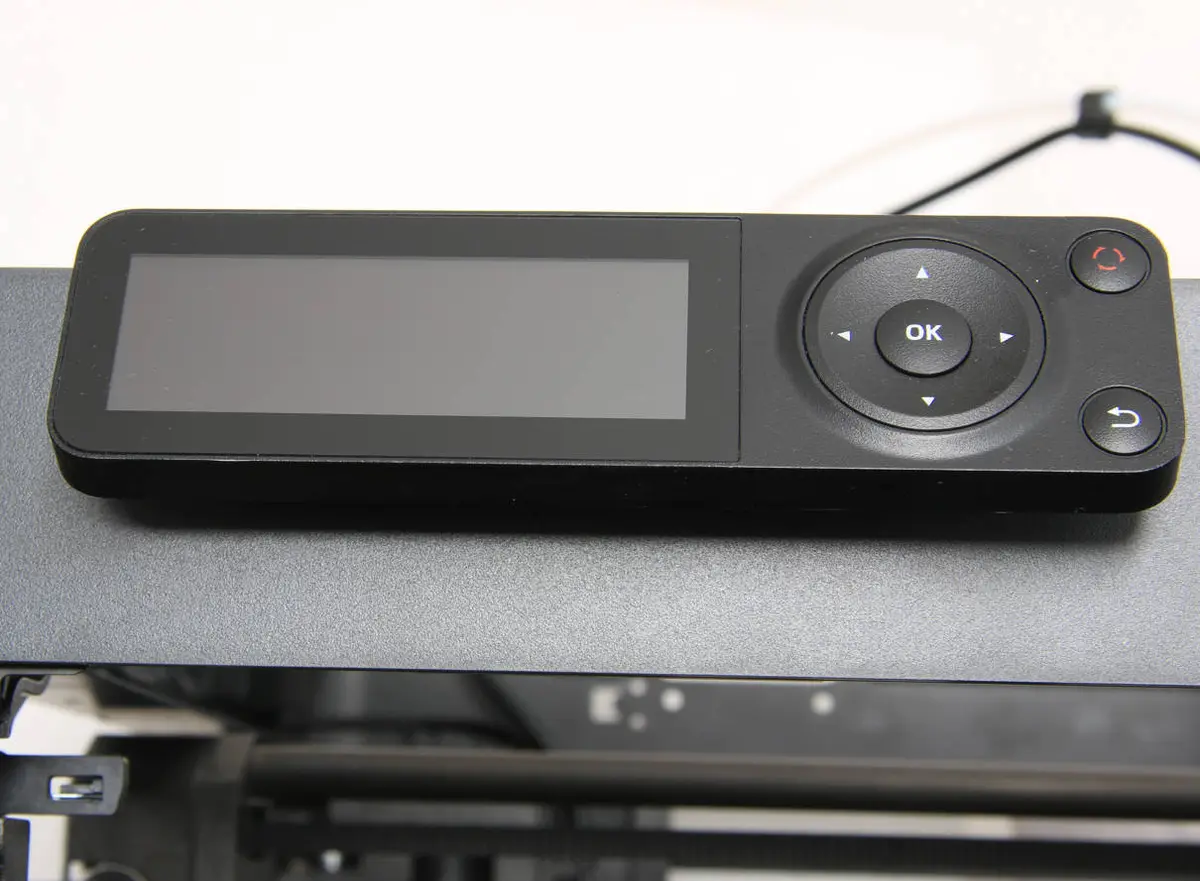

Trin 3 - Montér AP-boardet

Følg den relevante del af AP-board for at montere AP-boardet og skærmen.

Trin 4 - Ret kablet til

Fastgør MC-AP-kablet langs bjælken med tape.

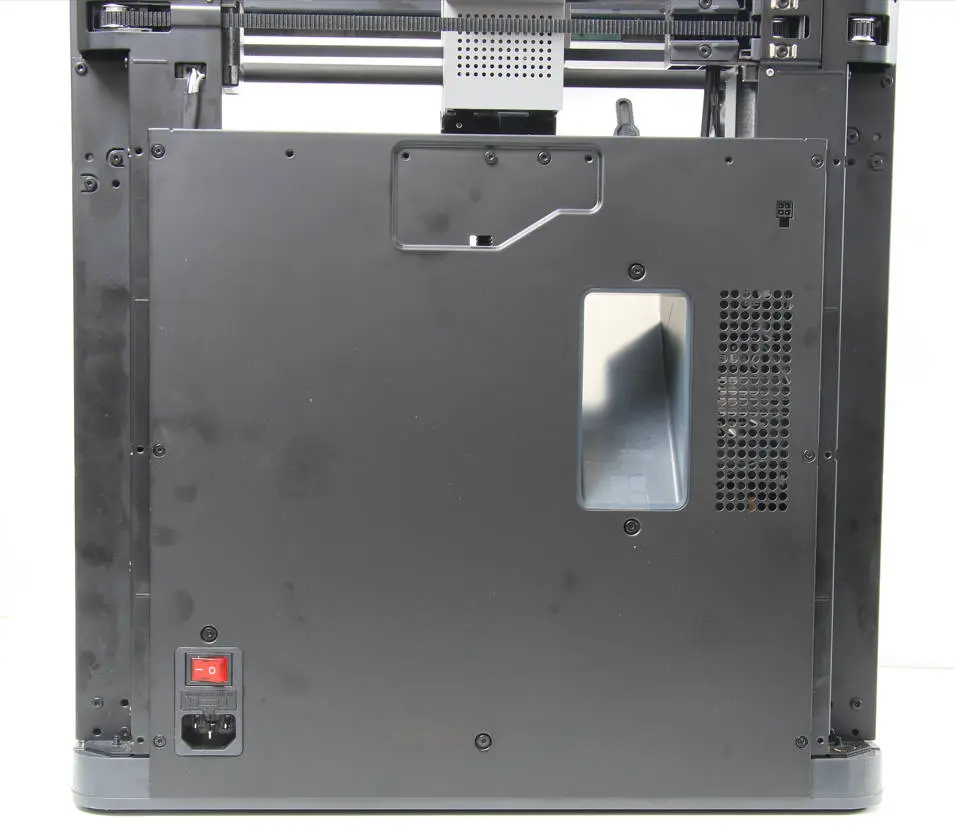

Trin 5 - Montér bagpanelet

Følg den relevante del af Bagpanel for at montere bagpanelet.

Sådan verificerer du

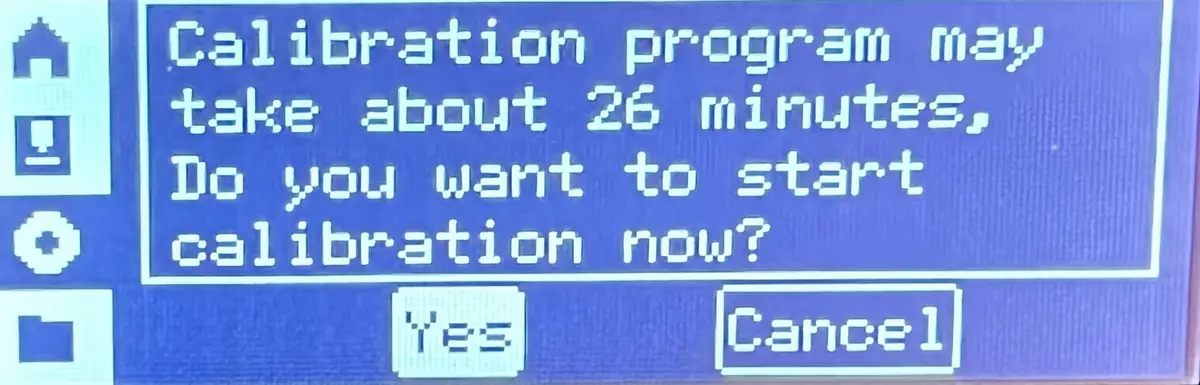

Tænd printeren, og kør kalibreringsprocessen. Hvis kalibreringen lykkes, er handlingen gennemført korrekt.
