Udskift kabelsættet til H2C induktions-hotend-rack (Hall-sensorkabel til lås og rack-til-MC-kabel)
H2C-kabel fra induktions-hotend-rack til MC-kort

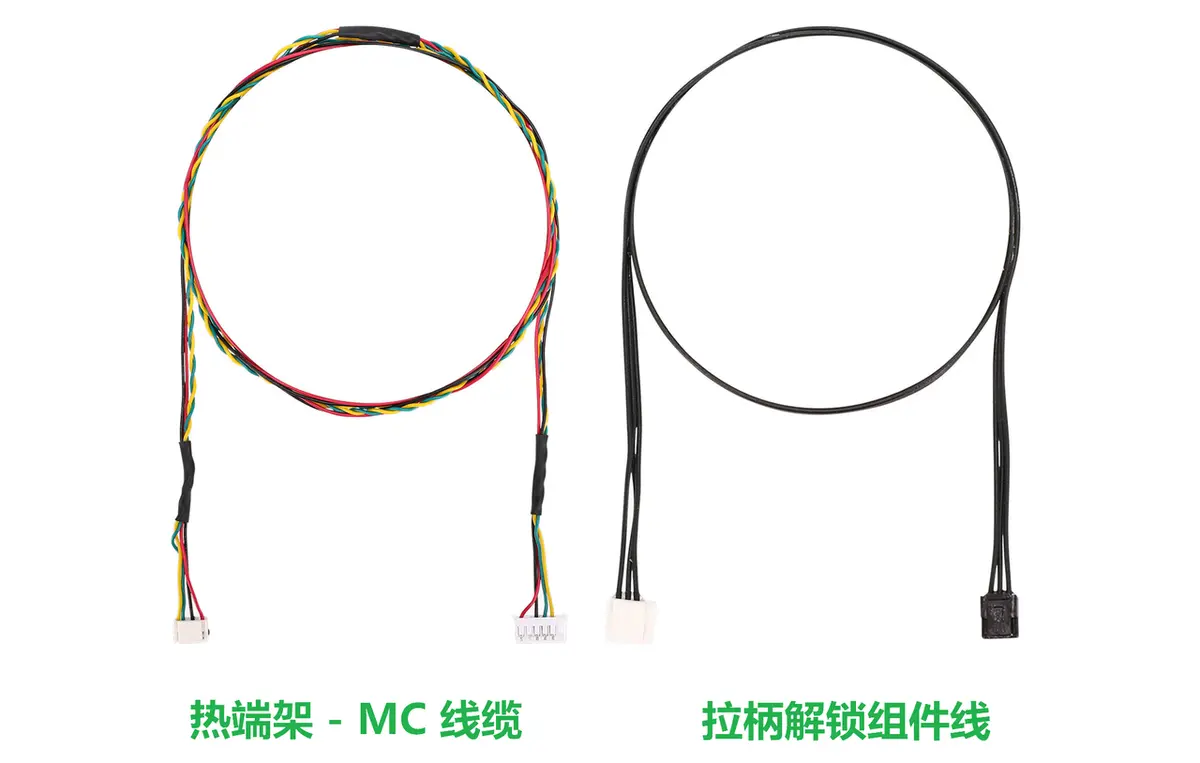

Kabelsættet til induktions-hotend-rack indeholder to vigtige forbindelseskabler til Vortek-systemet:
-
Et kombineret kommunikations- og strømkabel mellem styrekortet til induktions-hotend-rack og MC-kortet, som sikrer stabil overførsel af styresignaler og strømforsyning til hotend-racket.
-
Et kabel, der forbinder styrekortet til induktions-hotend-rack med induktions-hotendets lås-aktuator, og som overfører statussignalet fra aktuatorens indvendige stempel.
Hvornår skal du udskifte
- Kabelbrud
- Beskadiget kabelstik, der giver kommunikationsfejl
- Anbefalet udskiftning fra Bambu Lab teknisk support
Værktøj og materialer
- H2.0 unbrakonøgle
- Pincet
- Skrueboks til sortering (valgfri)

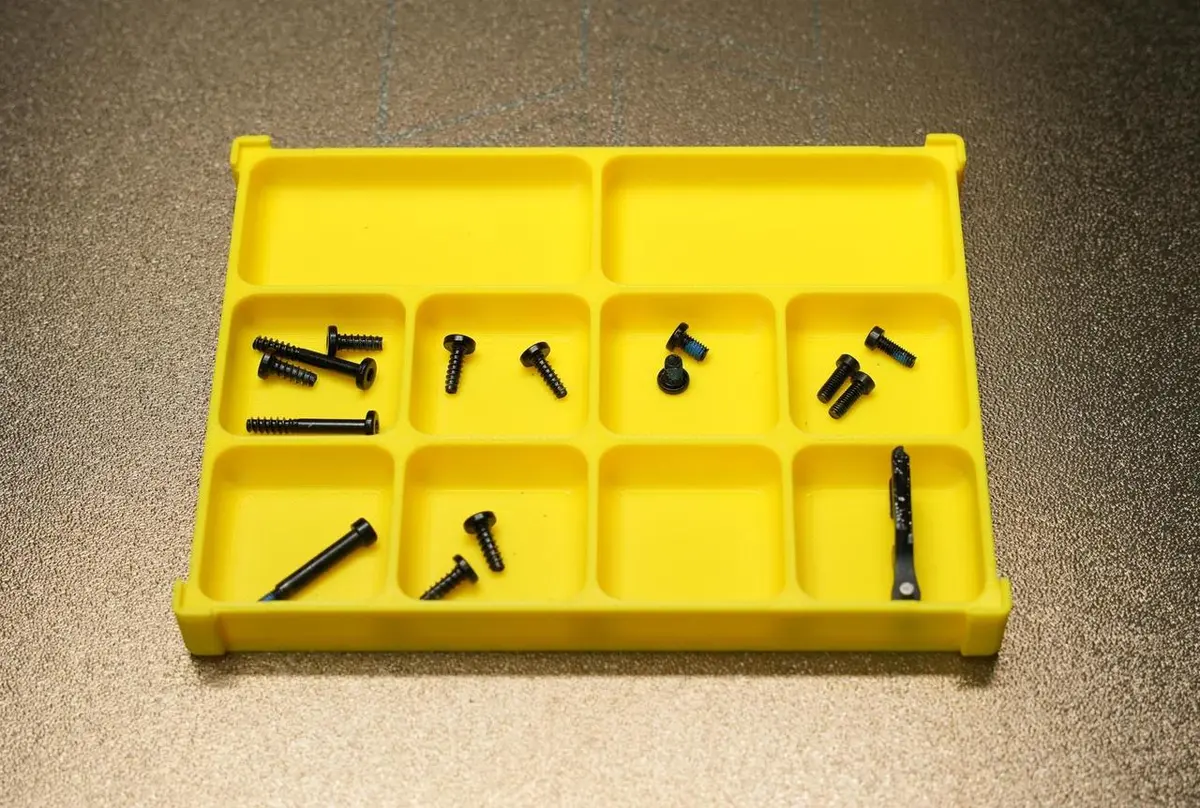

Denne udskiftning indebærer et stort antal skruer. For at undgå at miste eller blande dem sammen anbefales det at have en skrueboks klar på forhånd og sortere skruerne efter sektion, så det er lettere at samle igen bagefter.
Sikkerhedsnoter
Vigtig påmindelse!
Før du udfører vedligeholdelse på printeren eller dens elektroniske komponenter (herunder toolhead-kabler), skal du slukke printeren og afbryde strømforsyningen for at forhindre kortslutning, der kan medføre yderligere skade på elektronikken eller udgøre en sikkerhedsrisiko.
Når du udfører vedligeholdelse eller fejlfinding, skal du altid kontrollere temperaturen på hotend og varmeplade. Undgå at arbejde, mens de er varme. Hvis vedligeholdelsen skal udføres ved høje temperaturer, så brug varmebestandige handsker for at sikre sikker og korrekt udførelse.
Hvis du har spørgsmål til denne guide, [klik her for at oprette en sag], så svarer vi hurtigt og hjælper dig.
Hurtig navigation
Hvis du kun skal udskifte Hall-sensorkablet til låsen, kan du klikke på dette link for at springe frem.
Afmontering af det gamle kabel fra induktions-hotend-rack til MC-kort
Trin 1: Afmonter højre sidedæksel

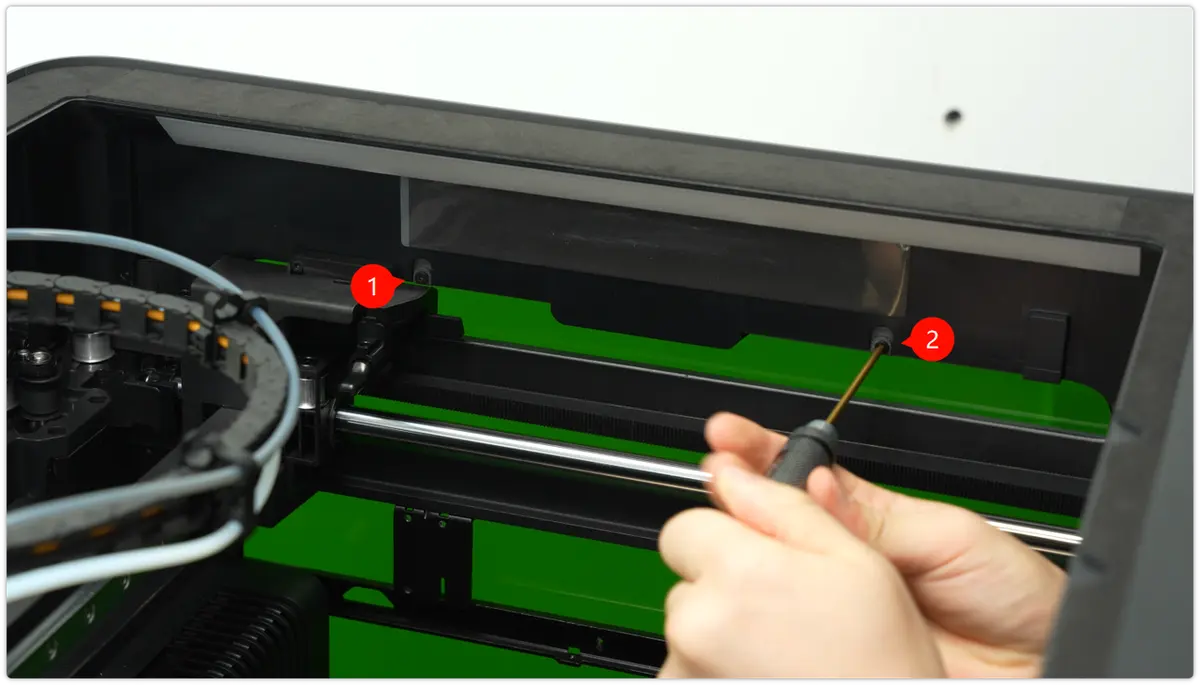

Brug en 2,0 mm unbrakonøgle til at fjerne de to monteringsskruer og tag dækslet af.

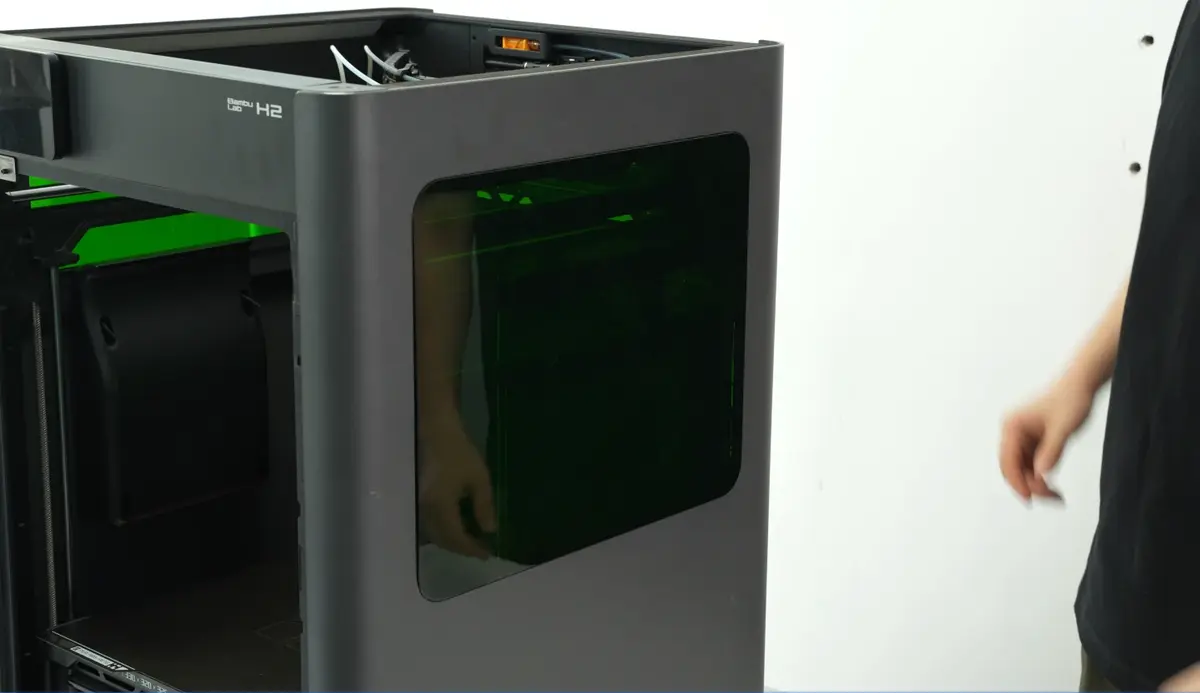

Skub forsigtigt dækpladen udad for at frigøre clipsene, og løft den derefter lodret for at fjerne dækslet.
2. Afmonter induktions-hotendets lås-aktuator
Afbryd kablet til induktions-hotendets lås-aktuator.

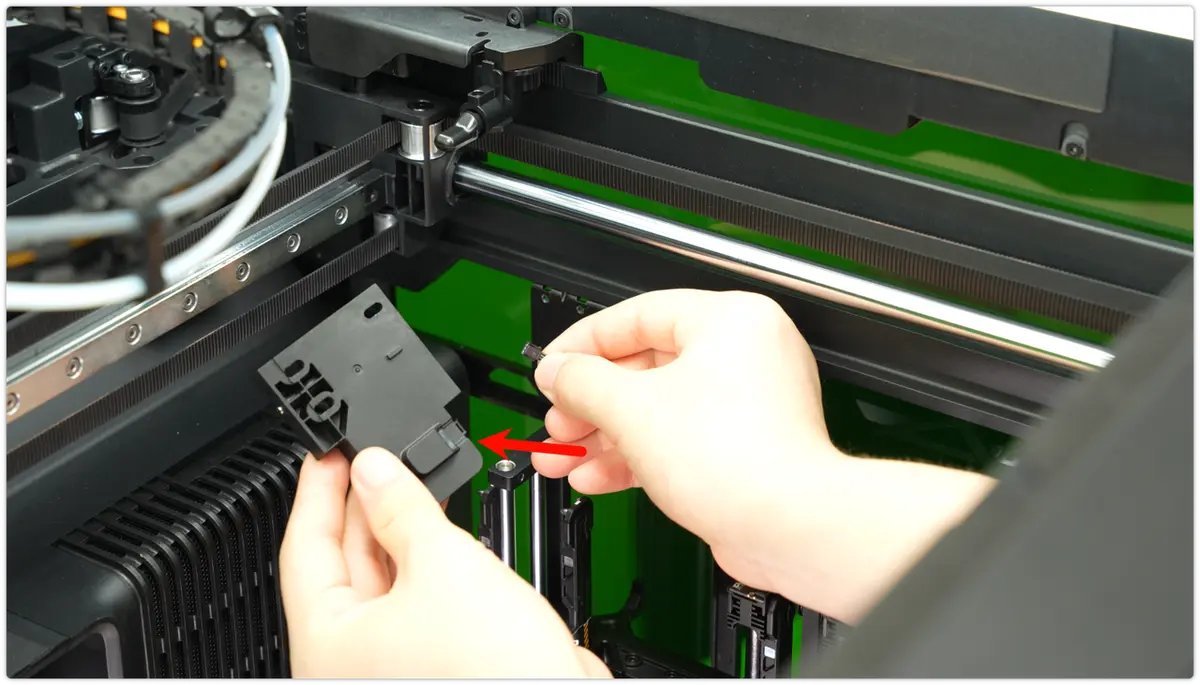

Brug en 2,0 mm unbrakonøgle til at fjerne de tre monteringsskruer, og tag derefter aktuatoren af enheden.
 |
 |
Se de detaljerede udskiftningstrin i wikien: Guide til udskiftning af induktions-hotendets håndtags-lås-aktuator

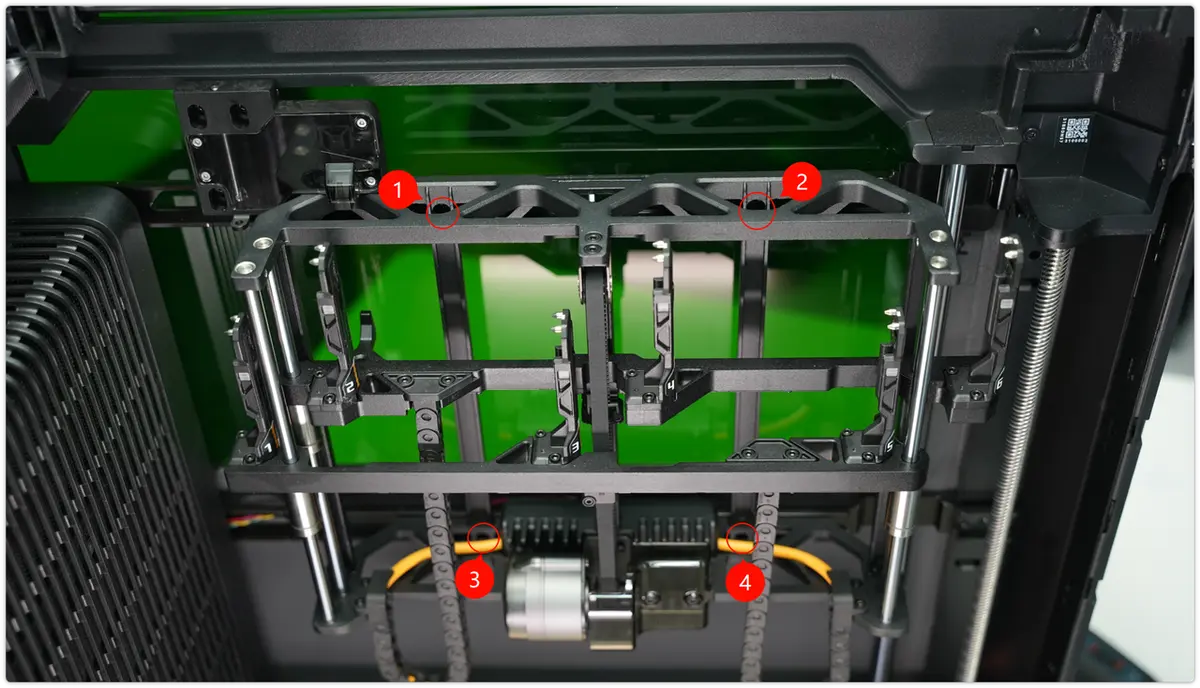

3. Afmonter induktions-hotend-rack-enheden
 |
 |
Se de detaljerede udskiftningstrin i wikien: Guide til udskiftning af induktions-hotend-rack-enheden

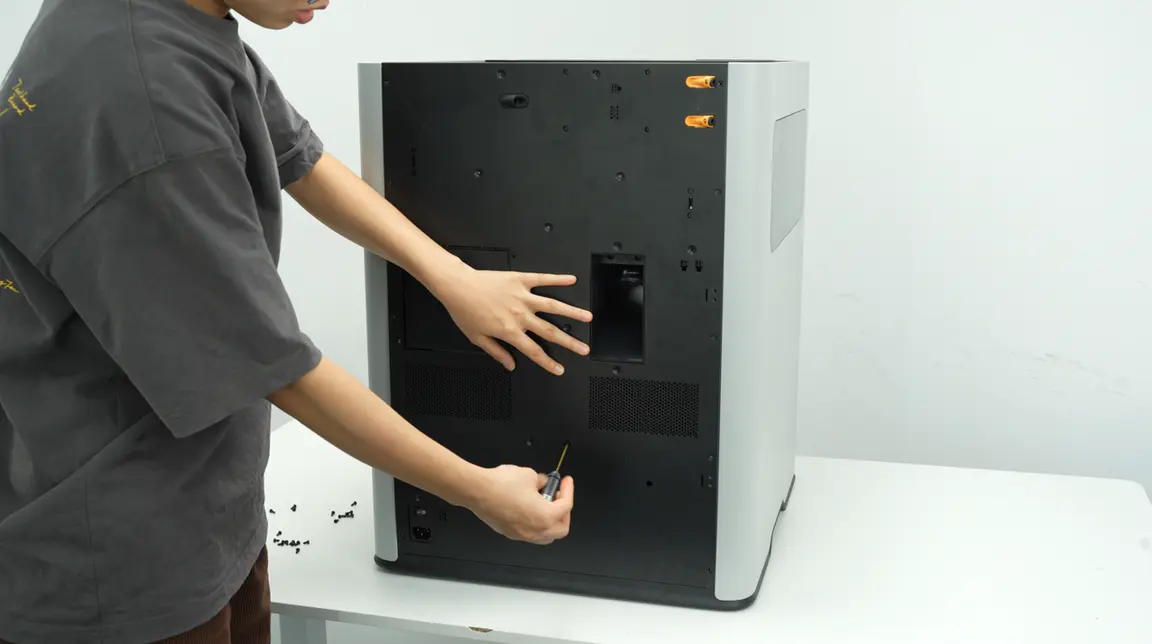

Afmonter H2C-bagpladen og spildkanalen
Se de detaljerede udskiftningstrin i wikien: Guide til udskiftning af H2D-bagpladen

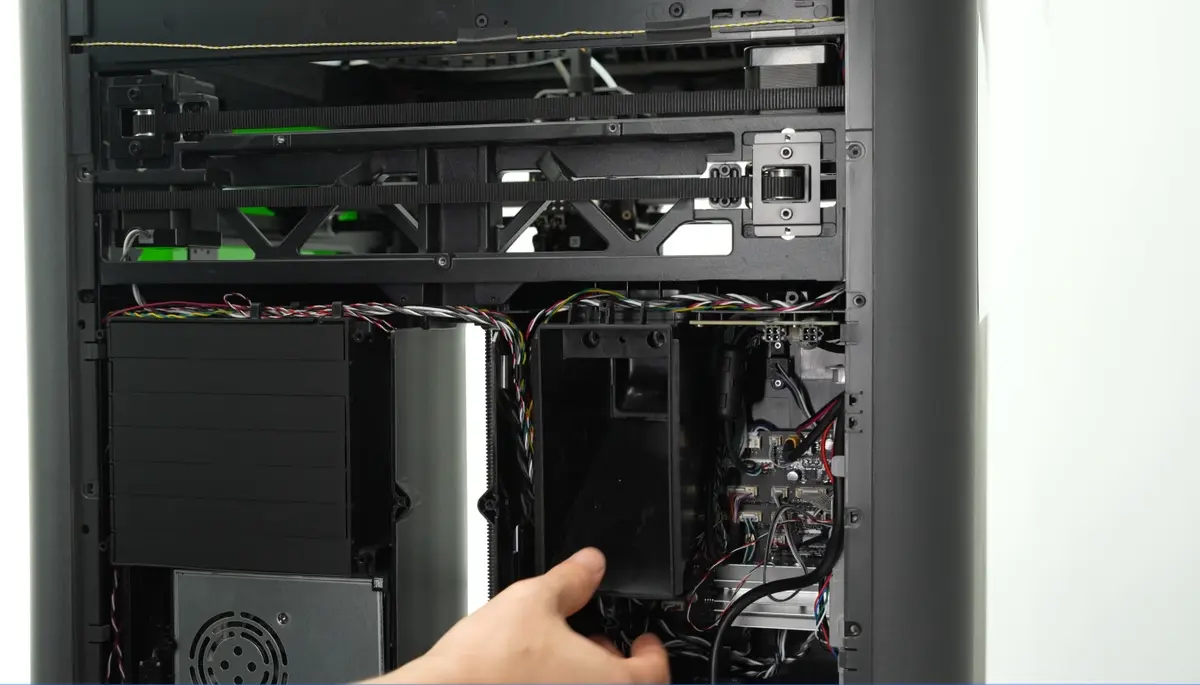

Afmonter dernæst spildkanalen. Som vist på billedet nedenfor fjerner du den markerede skrue og trækker derefter kanalen bestemt nedad for at frigøre den.
 |
 |
5. Afmonter H2C-kablet fra induktions-hotend-rack til MC-kort

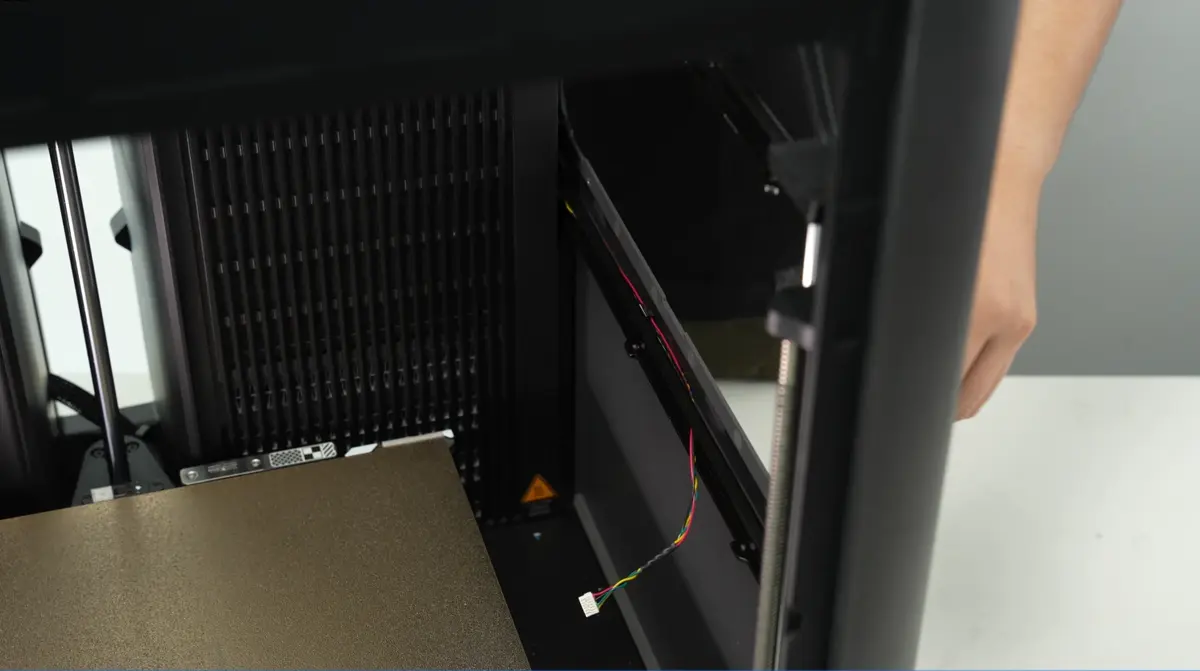

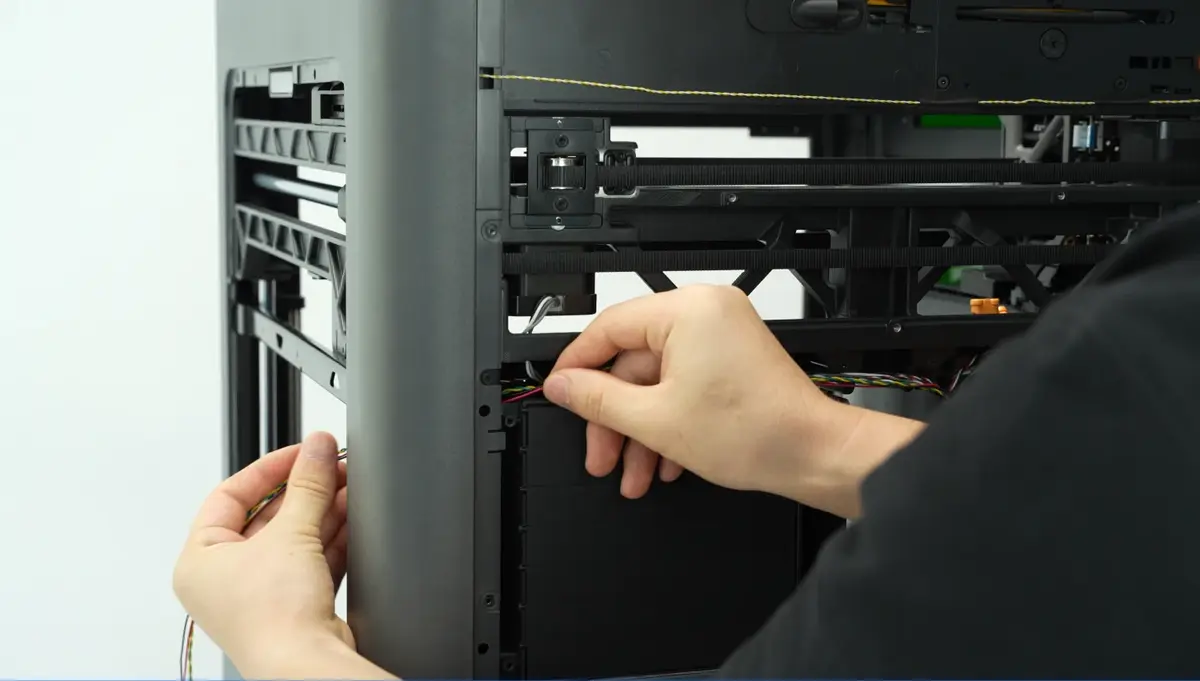

Find kablet, der forbinder H2C-induktions-hotend-racket med MC-kortet bag på printeren. Hold fast i kablet og træk det bagud for at fjerne det fra kabelkanalen.
 |
 |

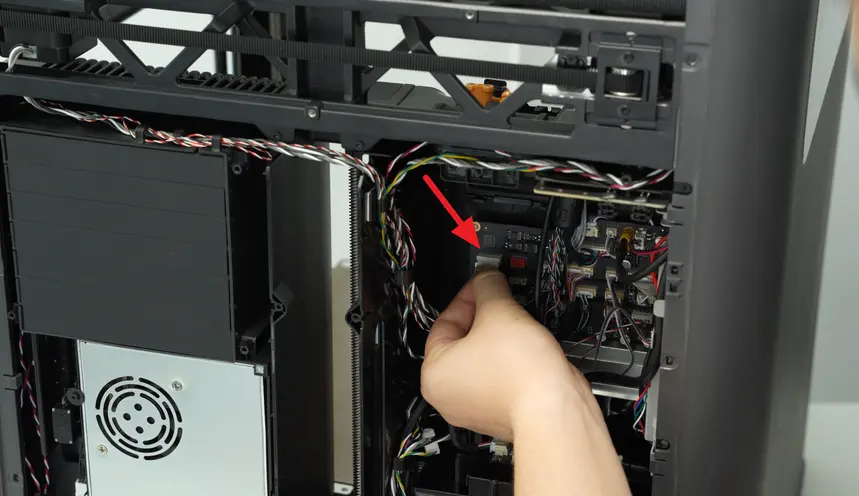

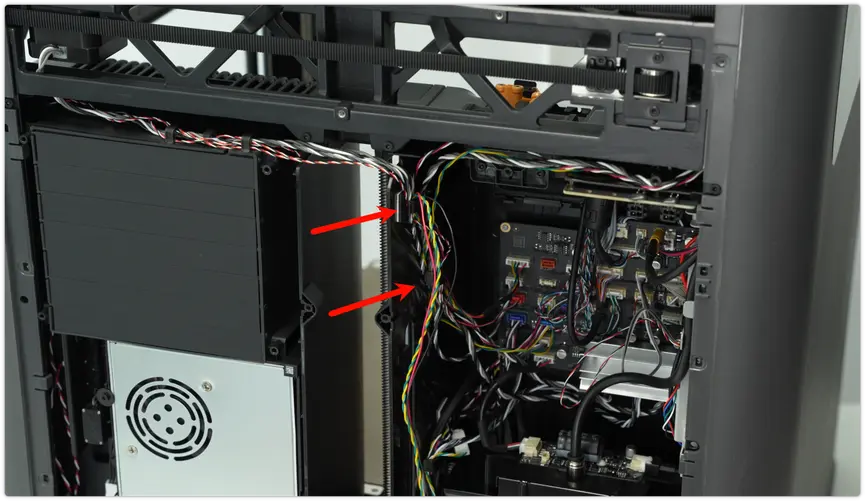

Som vist på billedet afbryder du kabelstikket fra MC-kortet og fjerner derefter kablet fra induktions-hotend-rack til MC-kort fra kabelkanalen.
 |
 |
Montering af det nye kabel fra induktions-hotend-rack til MC-kort
1. Monter H2C-kablet fra induktions-hotend-rack til MC-kort

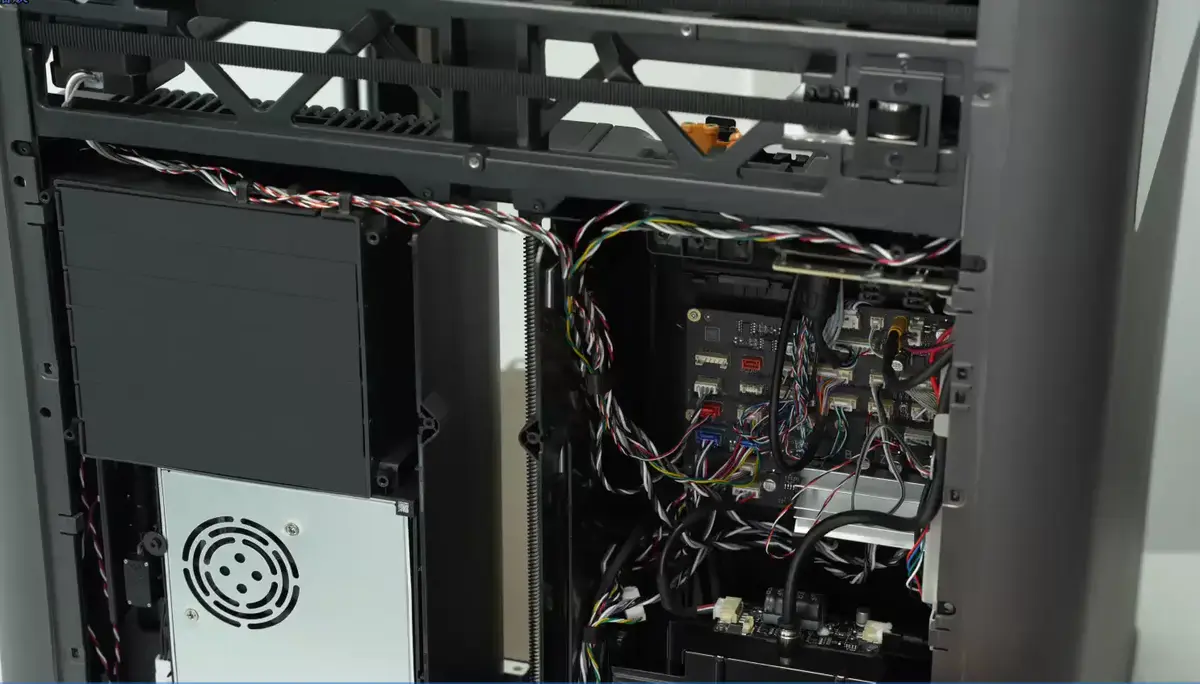

Sæt kablet fra induktions-hotend-racket i MC-kortets stik, og fastgør kablet pænt i kabelclipsene for at forhindre, at det løsner sig eller filtrer sig sammen.

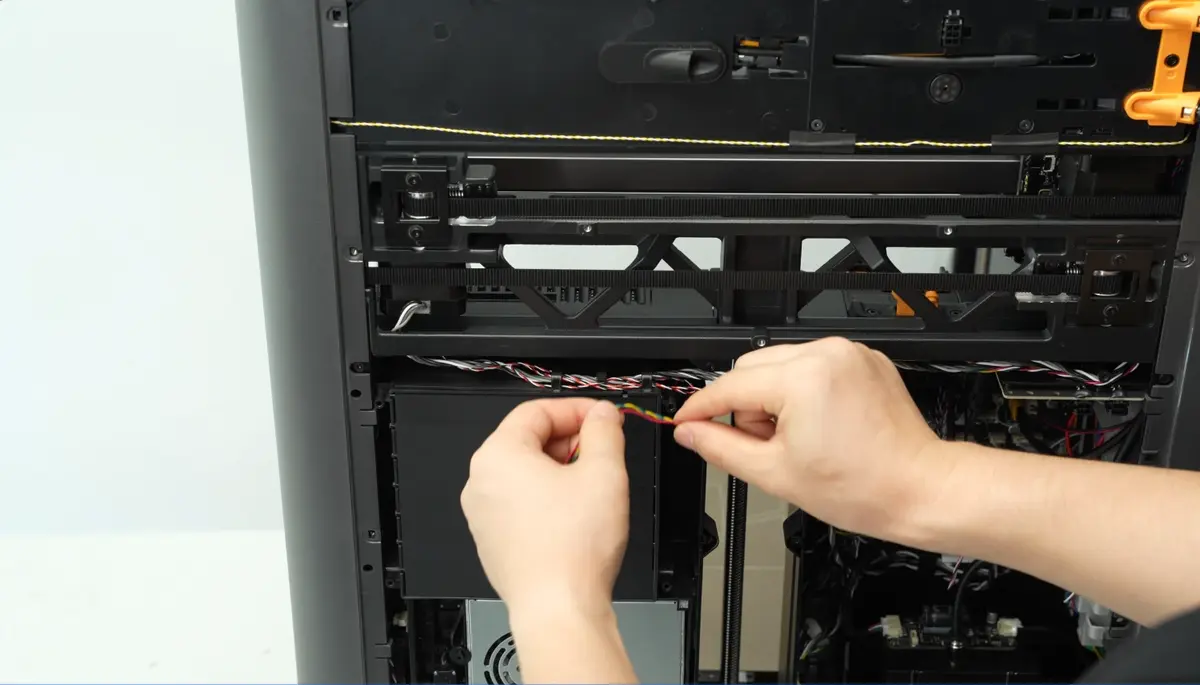

Før kablet gennem kabelclipsen øverst på udsugningsgitteret som vist for at holde en ryddelig kabelføring.

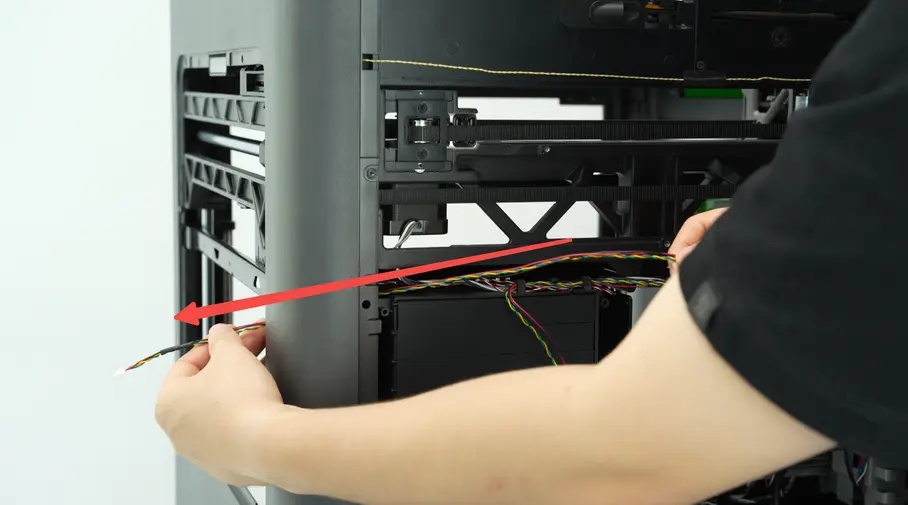

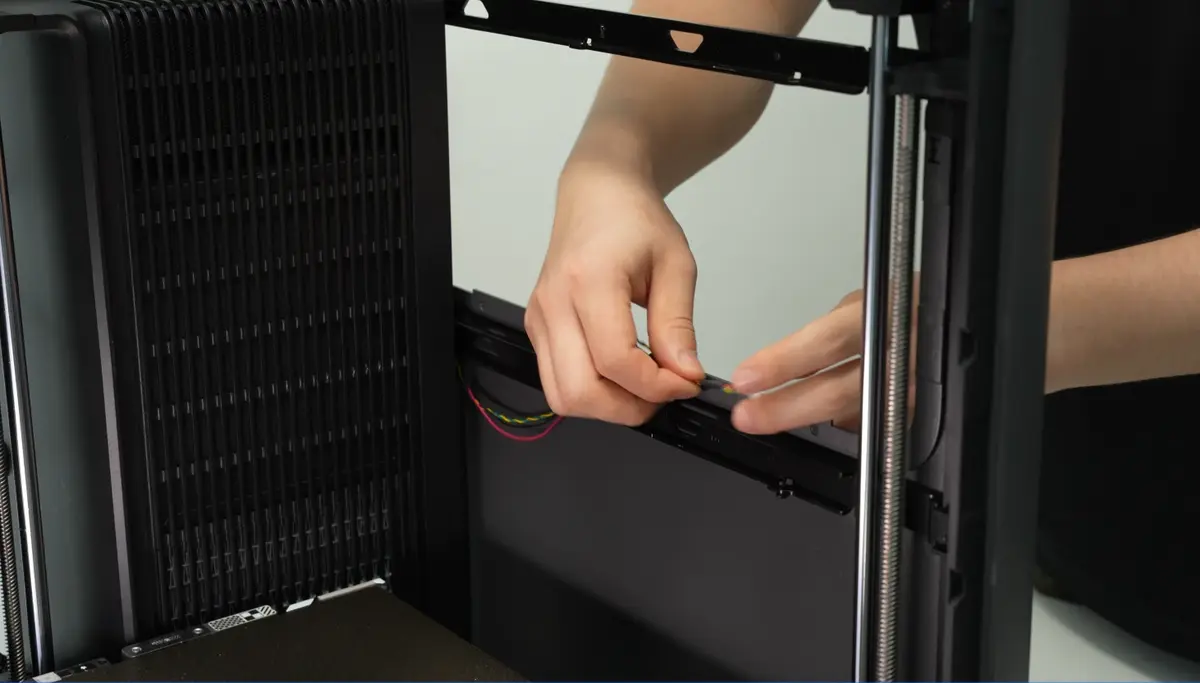

Før kablet gennem printerens bagerste søjle, og før det derefter ud gennem det lille reserverede hul på siden af bjælken. Når kablet er ført igennem, arrangerer du det pænt inde i printerens kabelkanal for at færdiggøre monteringen og kabelføringen.
 |
 |
2. Monter induktions-hotend-rack-enheden
 |
 |
Se de detaljerede udskiftningstrin i wikien: Guide til udskiftning af induktions-hotend-rack-enheden

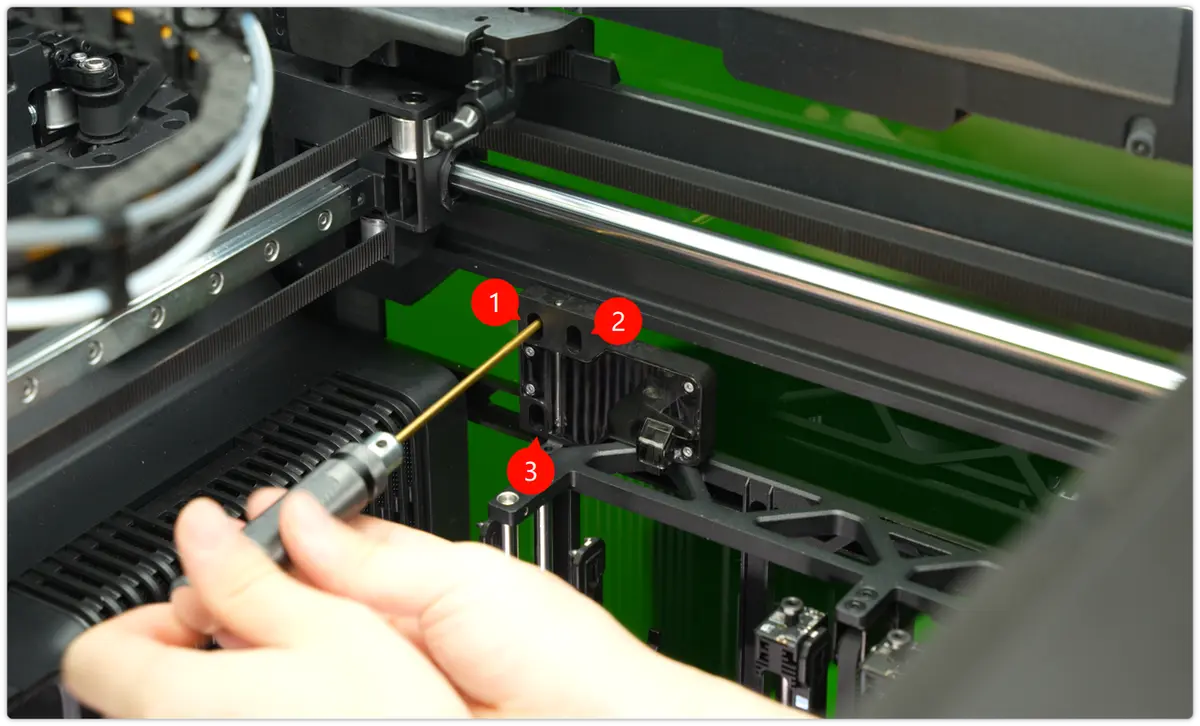

3. Monter håndtags-lås-aktuator-enheden
 |
 |
Se de detaljerede udskiftningstrin i wikien: Guide til udskiftning af induktions-hotendets håndtags-lås-aktuator
4. Monter højre sidedæksel

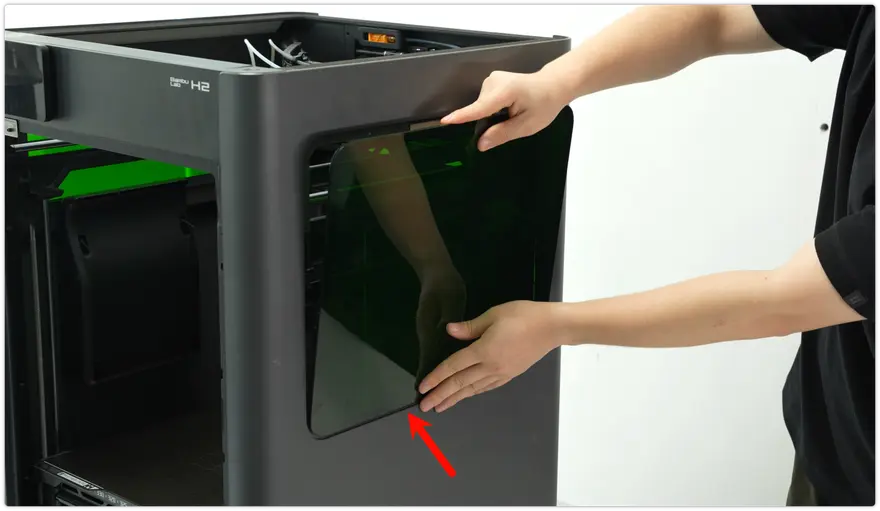

Vip dækpladen og før de nederste clips ind i rillerne på glasdækpladen. Skub dækslet indad, så clipsene griber fat, og spænd derefter de to monteringsskruer med en 2,0 mm unbrakonøgle.
 |
 |
5. Monter spildkanalen og H2C-bagpladen

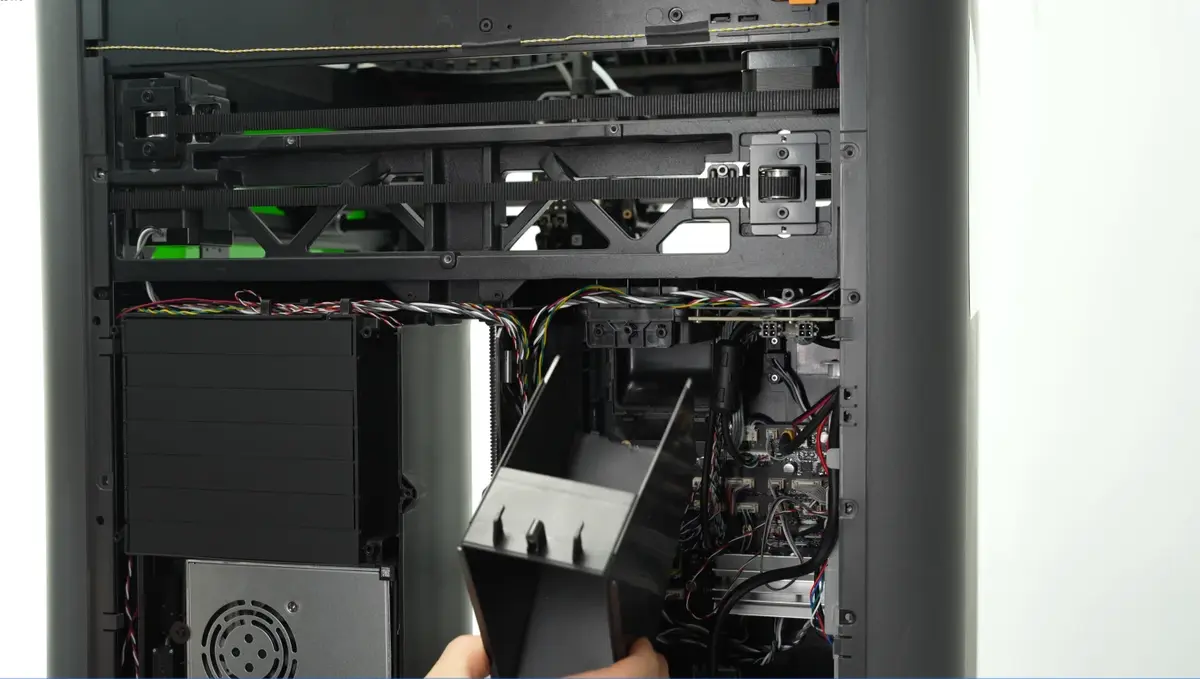

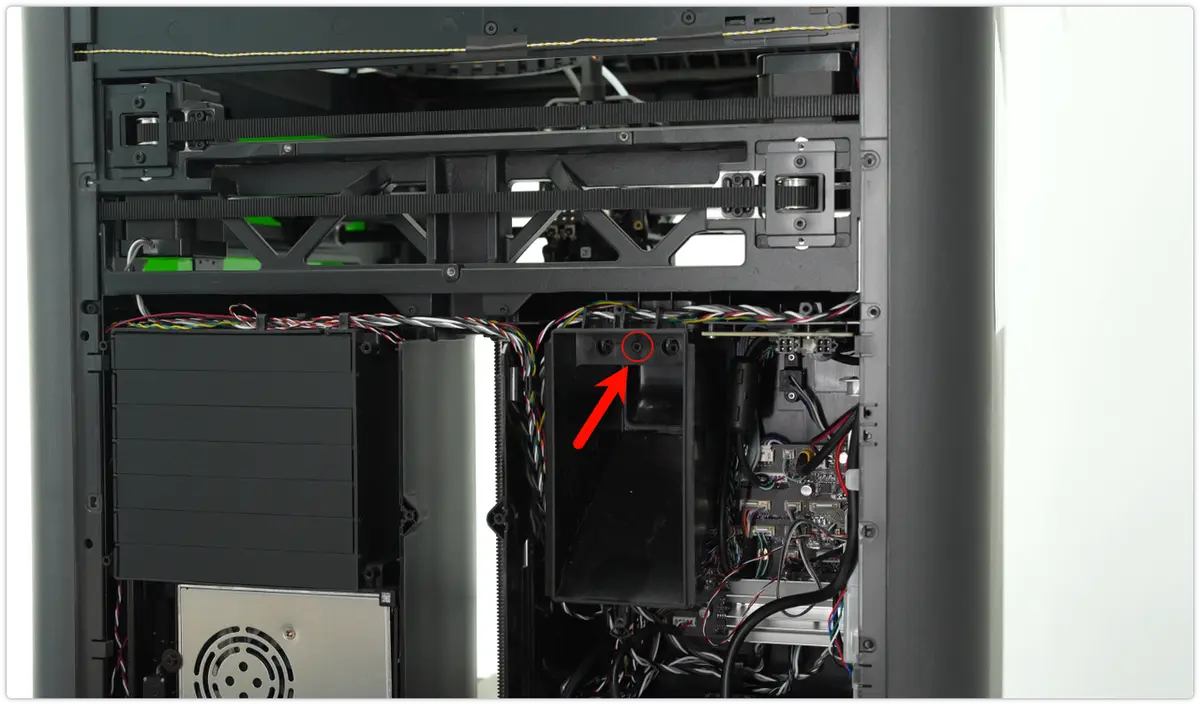

Placer spildkanalen ud for monteringspositionen, skub den opad, indtil den klikker på plads, og spænd monteringsskruen.
 |
 |
Sæt printerens bagplade på monteringsfladen, og spænd derefter alle monteringsskruer i rækkefølge. Se de detaljerede udskiftningstrin i wikien: Guide til udskiftning af H2D-bagpladen
Afmontering af det gamle Hall-sensorkabel til induktions-hotendets lås
Afmonter induktions-hotendets lås-aktuator
Afbryd kablet til induktions-hotendets lås-aktuator. Brug en 2,0 mm unbrakonøgle til at fjerne de tre monteringsskruer, og tag derefter aktuatoren af enheden.
 |
 |
Se de detaljerede udskiftningstrin i wikien: Guide til udskiftning af induktions-hotendets lås-aktuator

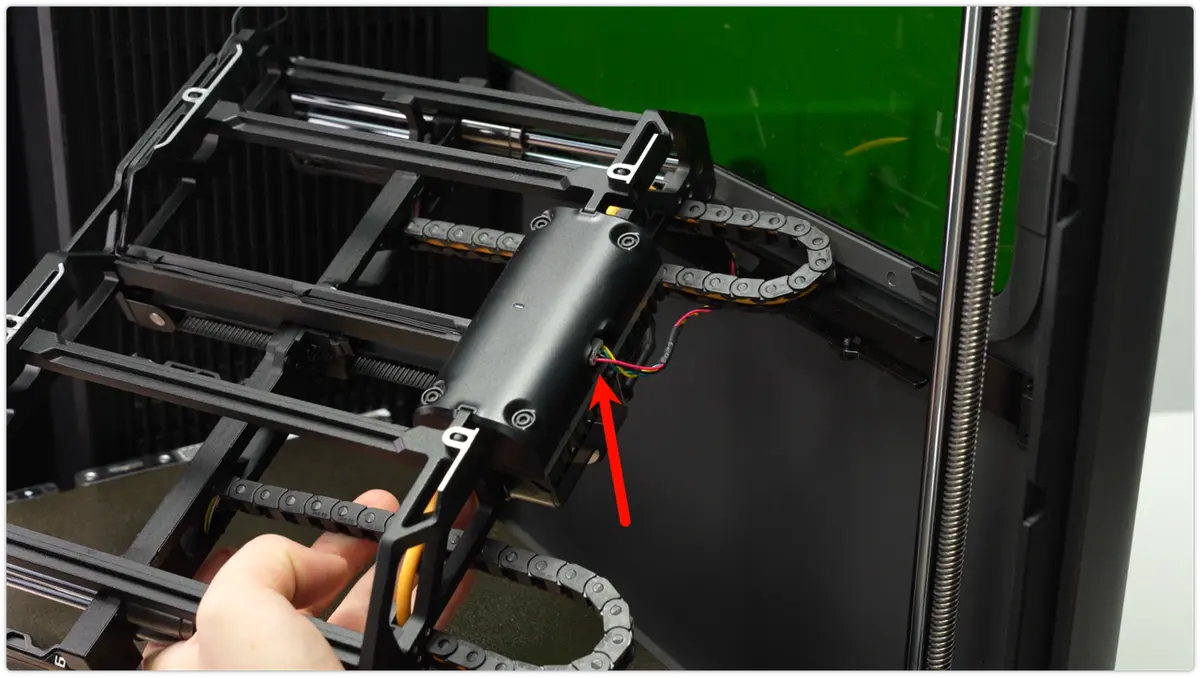

Afmonter induktions-hotend-rack-enheden
 |
 |
Se de detaljerede udskiftningstrin i wikien: Guide til udskiftning af induktions-hotend-rack-enheden
3. Afmonter Hall-sensorkablet til induktions-hotendets lås

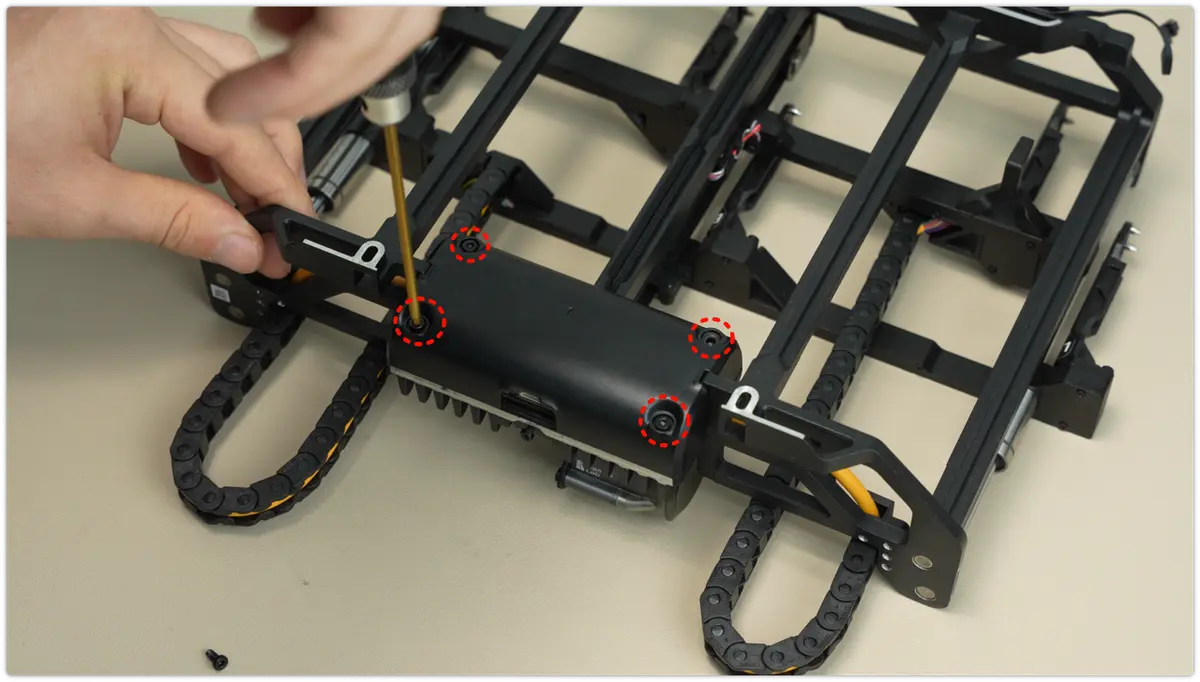

Brug en 2,0 mm unbrakonøgle til at fjerne de fire skruer, der holder styrekortets dæksel, og tag derefter dækslet af.

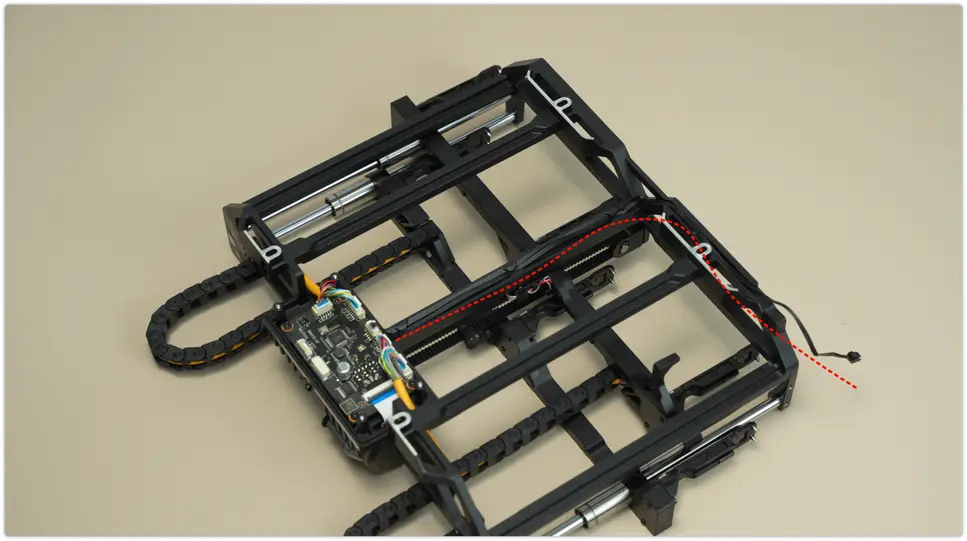

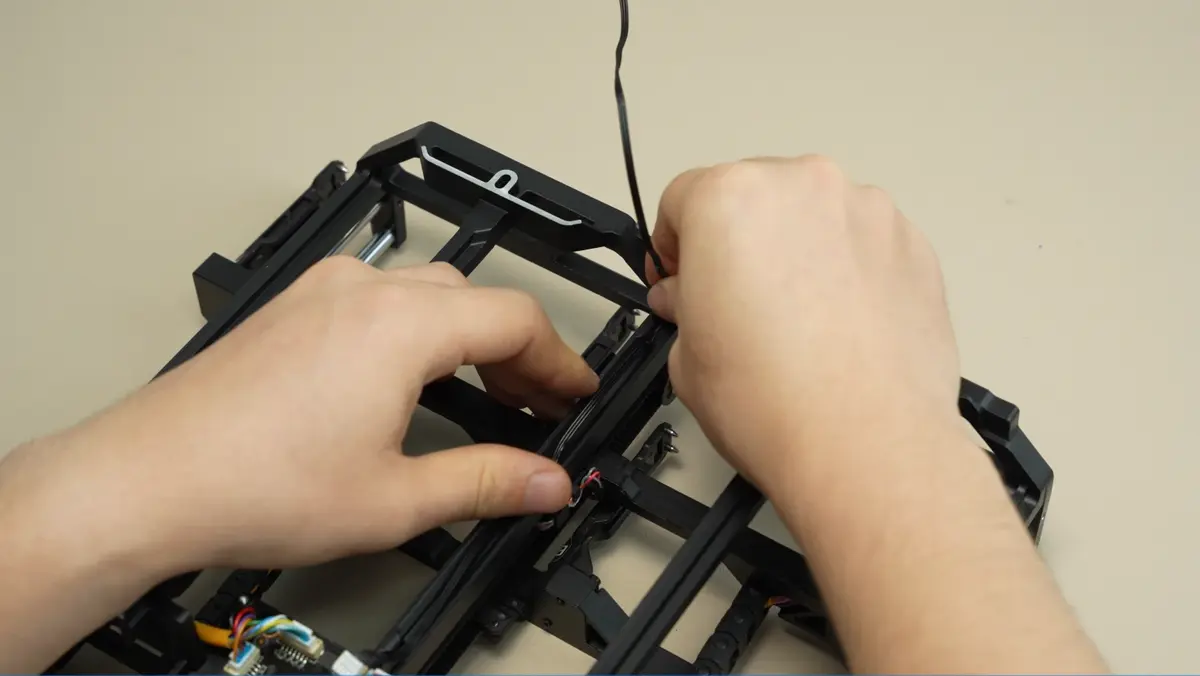

Afbryd stikket til Hall-sensorkablet til induktions-hotendets lås, og fjern derefter kablet fra kabelkanalen.
 |
 |
Montering af det nye Hall-sensorkabel til induktions-hotendets lås
1. Monter Hall-sensorkablet til induktions-hotendets lås

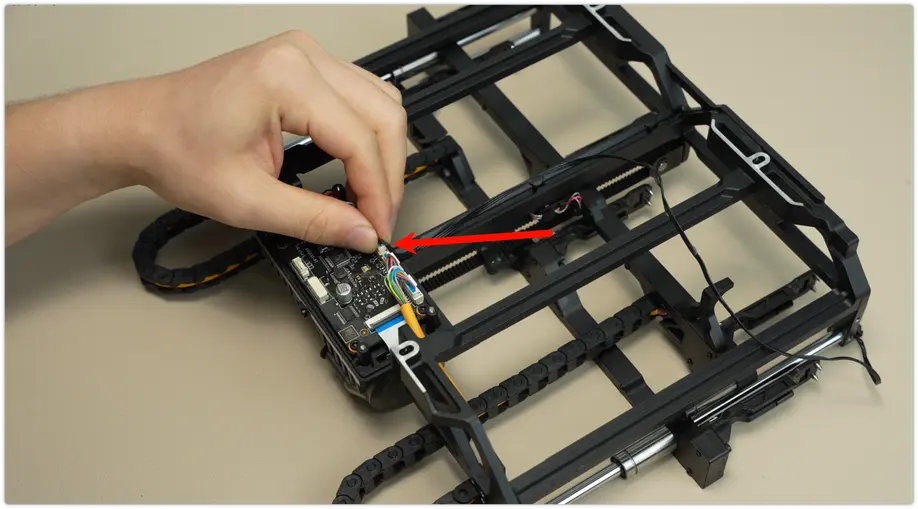

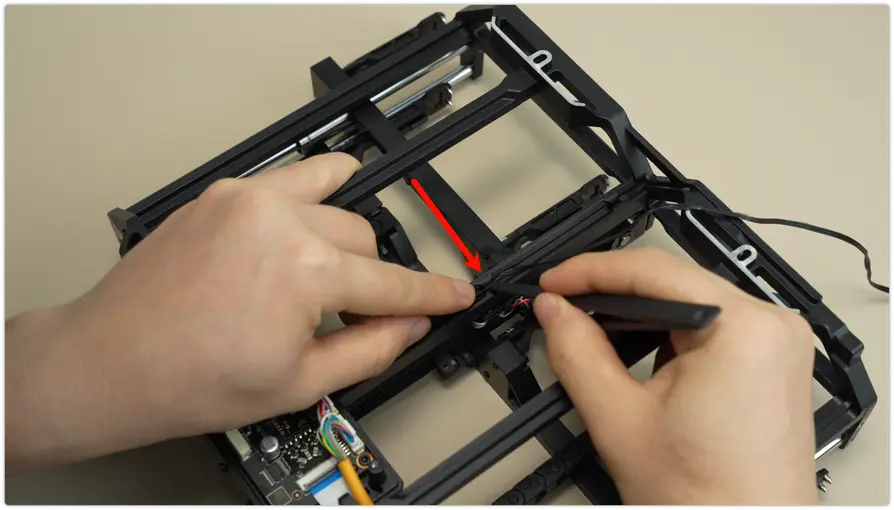

Tilslut kabelstikket, og før derefter Hall-sensorkablet til låsen ind i kabelkanalen.
Øverst på induktions-hotend-racket kan du om nødvendigt påføre en lille smule sekundlim for at fastgøre kablet.
 |
 |
Monter styrekortets dæksel, og spænd de fire skruer, der holder dækslet, med en 2,0 mm unbrakonøgle.
2. Monter induktions-hotend-rack-enheden
 |
 |
Se de detaljerede udskiftningstrin i wikien: Guide til udskiftning af induktions-hotend-rack-enheden
3. Monter induktions-hotendets håndtags-lås-aktuator
 |
 |
Når du spænder skruerne, skal du passe på ikke at klemme eller presse mod de tilsluttede kabler, da for stort tryk kan påvirke kommunikationen.
Se de detaljerede udskiftningstrin i wikien: Guide til udskiftning af induktions-hotendets håndtags-lås-aktuator
Kalibrering af induktions-hotend-rack-enheden
Efter genmontering af induktions-hotend-rack-enheden er det nødvendigt at udføre en kalibrering for at sikre printnøjagtighed.
Følg trinene nedenfor for at gennemføre kalibreringen:

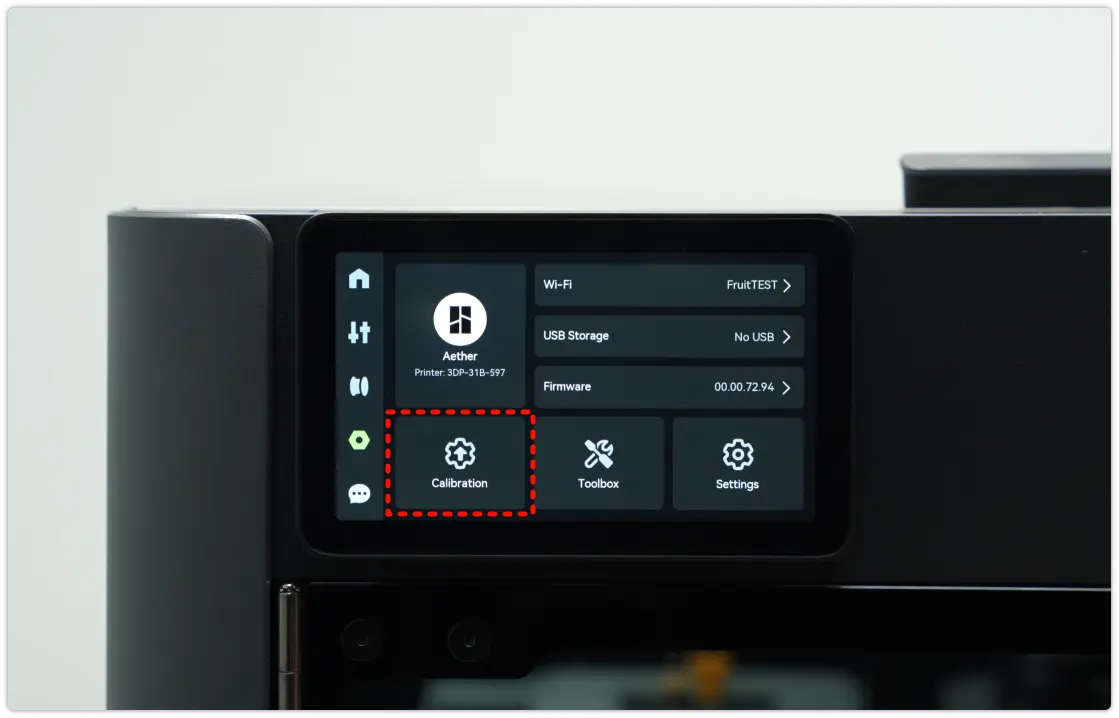

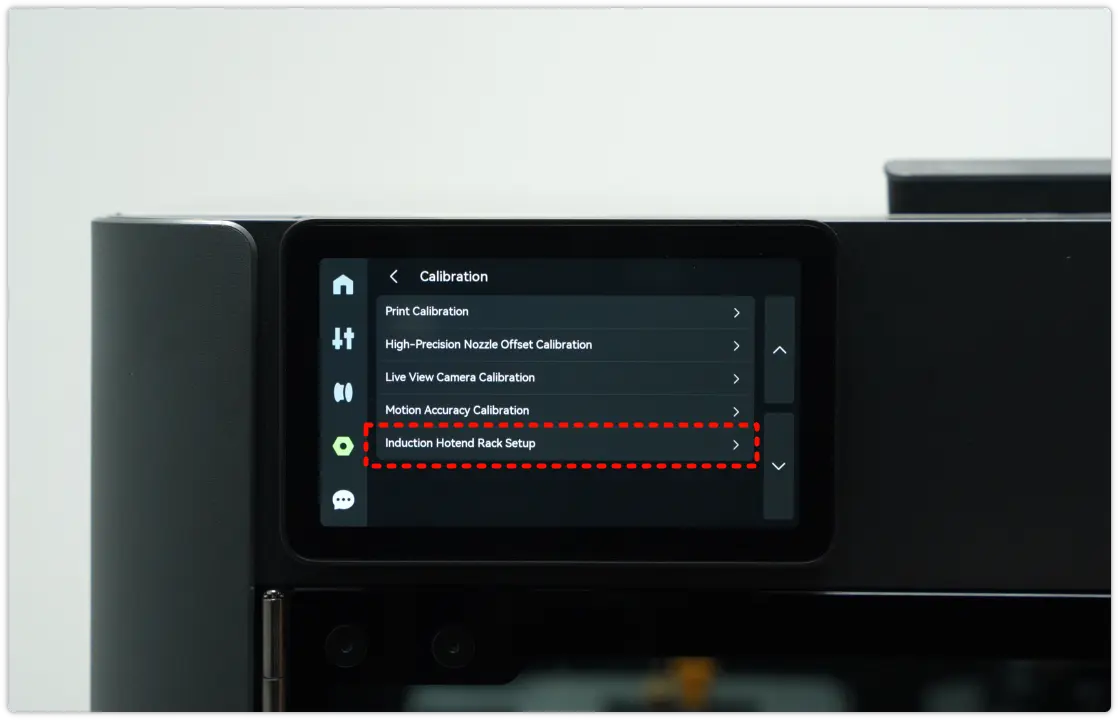

- Tryk på indstillingsknappen i venstre sidemenu på printerens skærm, åbn kalibreringsmenuen, og vælg derefter Initialisering af induktions-hotend-rack-enhed.
 |
 |

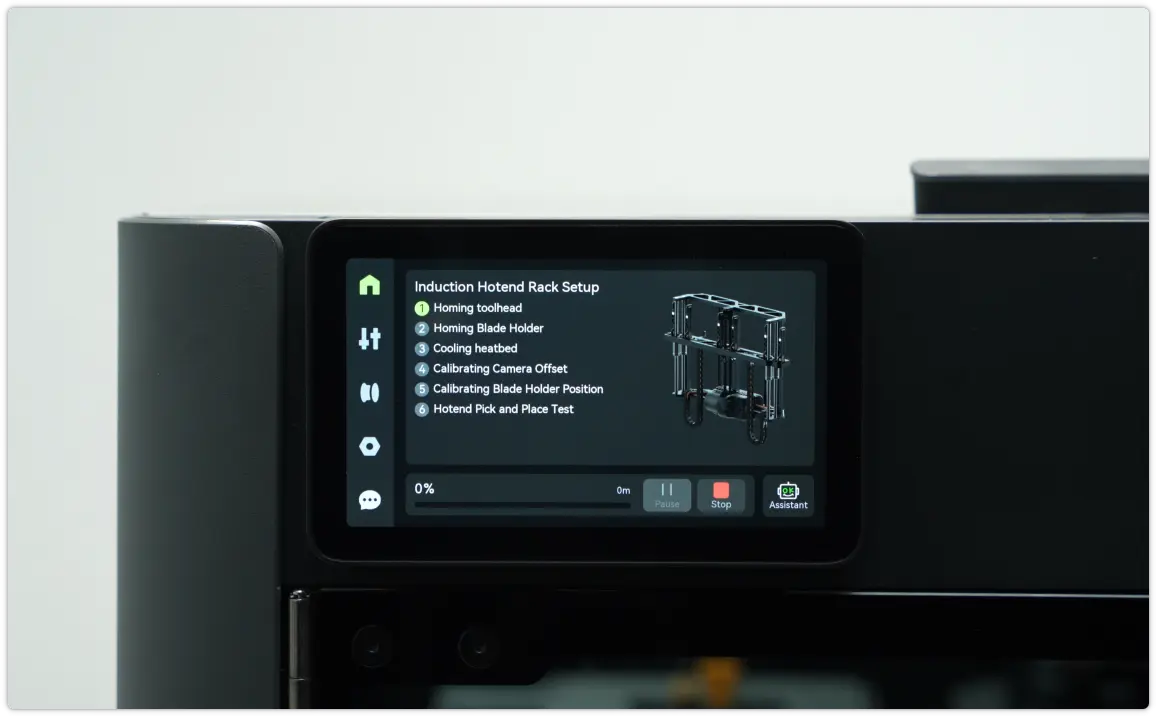

- Tryk på Start-knappen. Induktions-hotend-racket udfører automatisk den forudindstillede initialiseringsproces.
Fejlhåndtering:
Hvis der opstår en fejl under initialiseringen, skyldes det sandsynligvis, at induktions-hotend-rack-enheden er monteret uden for det tilladte justeringsområde. Se Guide til manuel positionskalibrering af H2D induktions-hotend-rack for detaljerede instruktioner. Kalibrer den manuelle position igen, og prøv derefter at køre initialiseringsprocessen igen, når det er gennemført.
Sådan kontrollerer du, at monteringen er lykkedes
Tilslut strømforsyningen og tænd printeren. Kontroller, om induktions-hotend-enheden kan samles op og placeres korrekt af printeren.
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
