Udskiftning af induction hotend latch til H2C

H2C induction hotend latch

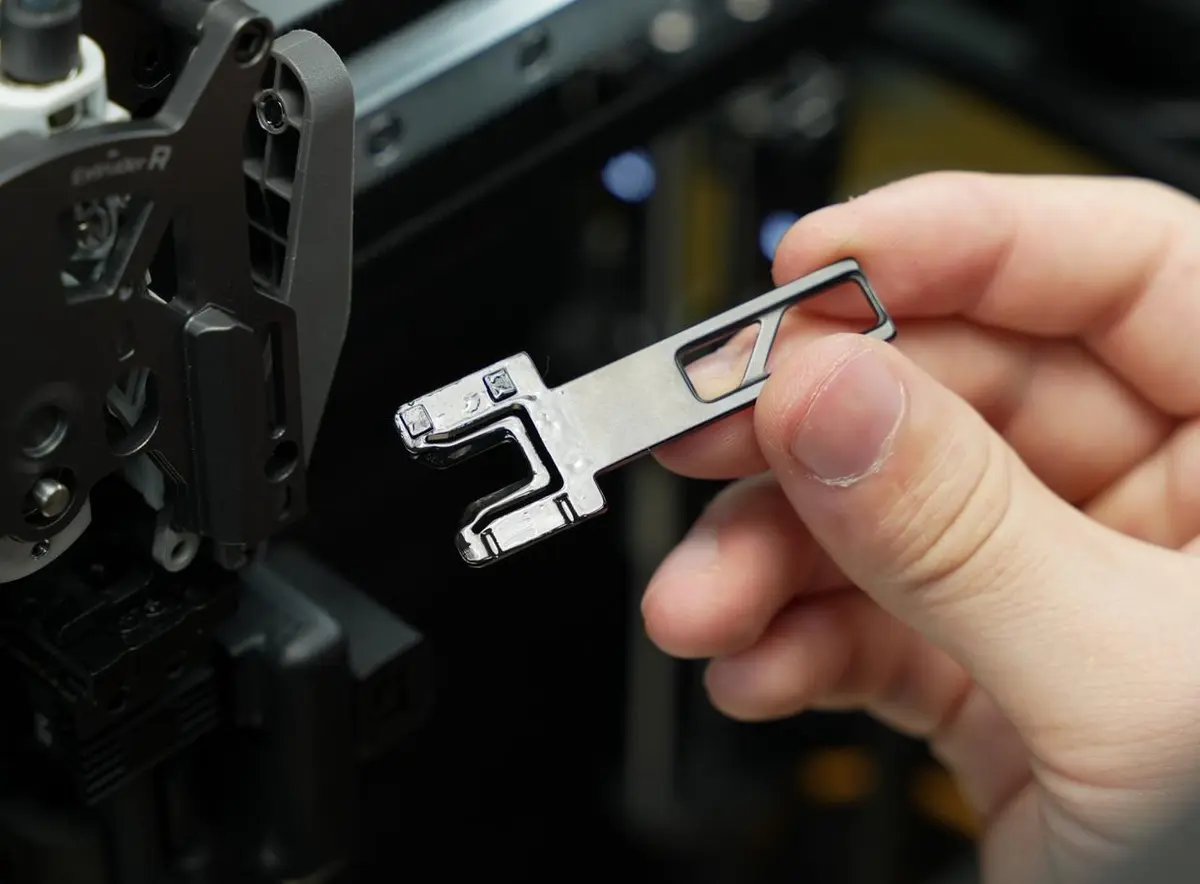

Induction hotend latch gør det muligt hurtigt at låse og låse op for hotend-enheden. Den indeholder miniaturemagneter, der arbejder sammen med Hall-sensoren på varmemodulet, så printeren automatisk kan registrere, om dit hotend er låst eller frigjort.

Hvornår skal du bruge denne guide

• Beskadiget induction hotend latch
• Slid på induction hotend latch

Nødvendigt værktøj og materialer

• Ny induction hotend latch
• Smøreolie
• H2.0 unbrakonøgle

Sikkerhedsadvarsel

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-kabler. Hvis du arbejder med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du få brug for at adskille dele, herunder dit hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og skabe yderligere problemer.
Derfor er det afgørende, at du slukker printeren og kobler den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Sådan fjerner du den gamle induction hotend latch

Trin 1: Fjern dit hotend

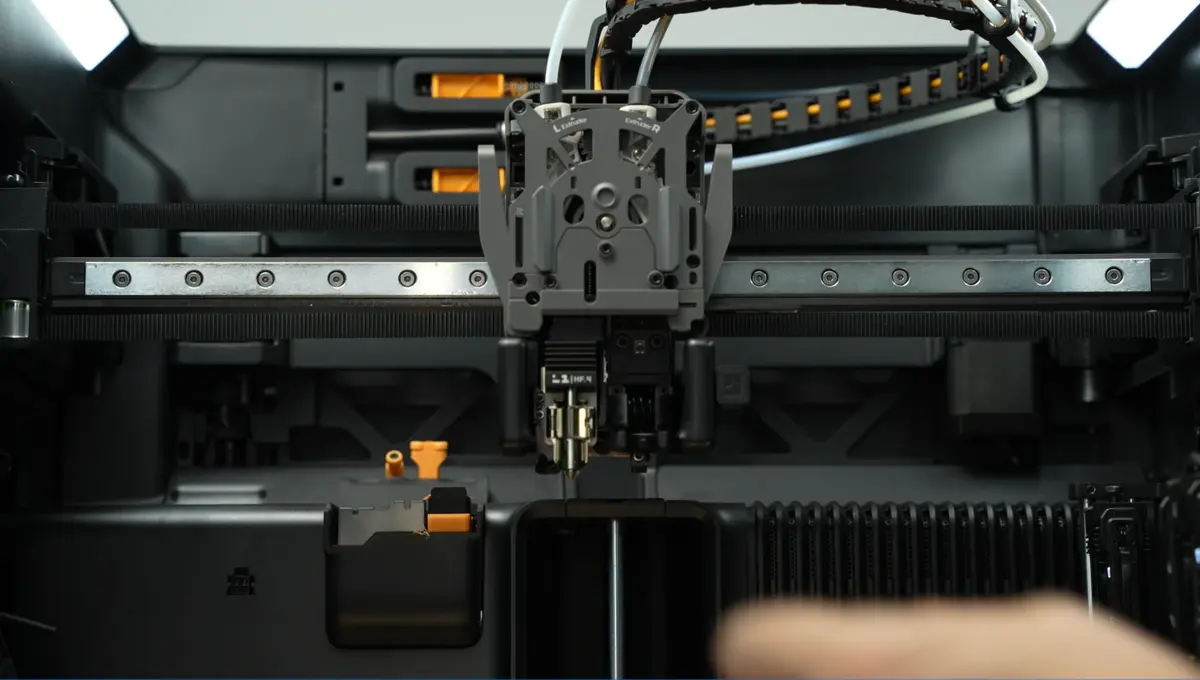

Venstre dyse: Fjern silikoneovertrækket, åbn fastgørelsesklemmen, og tag venstre dyseenhed ud.

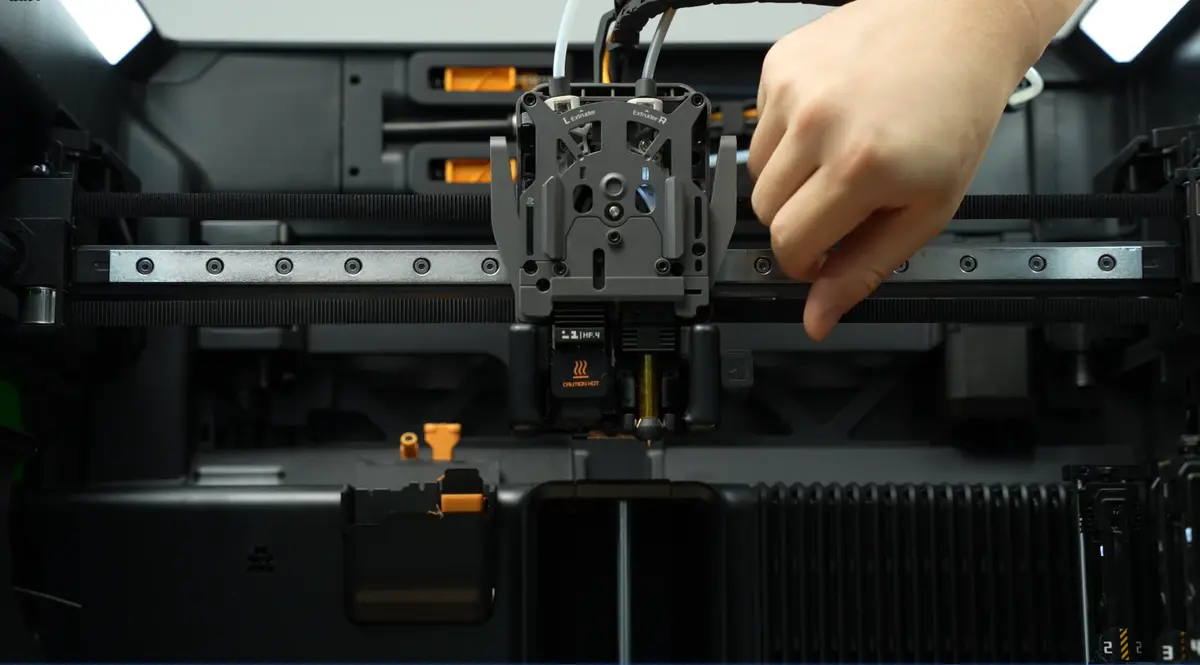

Højre dyse: Træk dysehåndtaget mod højre for at låse op, og tag højre dyseenhed ud.

Trin 2: Fjern frontdækslets føringsenhed på extruderen

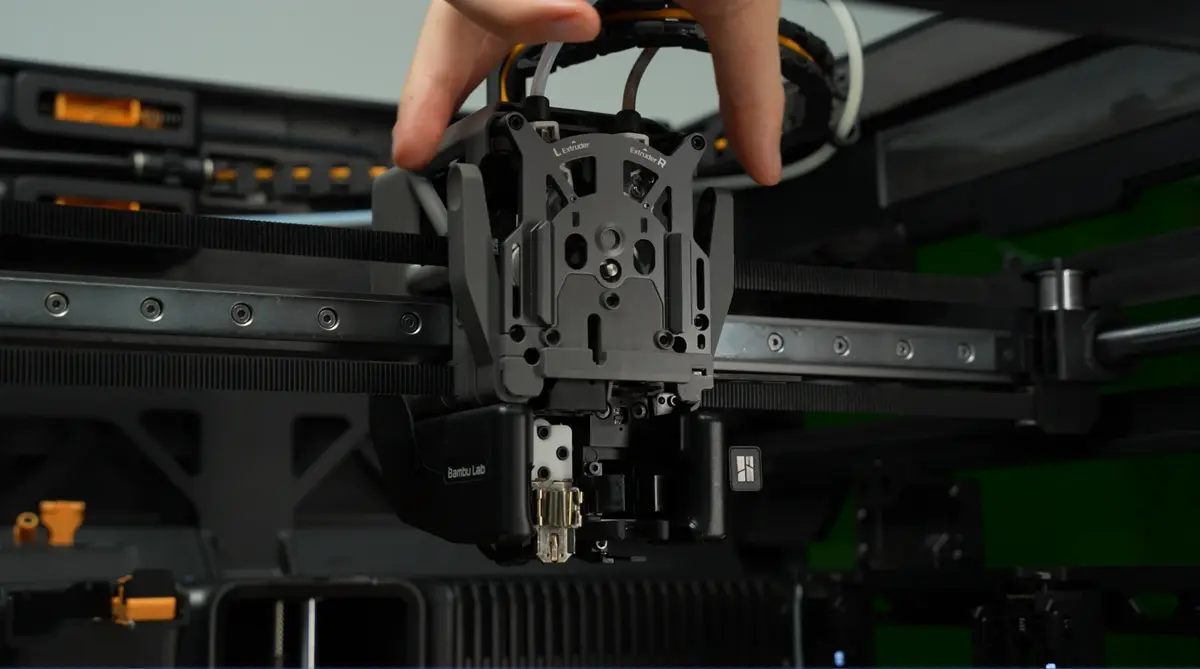

Brug fingrene til at skubbe det sorte dysestik opad nedefra, mens du forsigtigt trykker på håndtaget på venstre skærer for at frigøre det fra rillen ved skærerens skrue.

Du finder de detaljerede udskiftningstrin i wikien: Udskiftning af H2C extruder filamentføring.

Trin 3: Fjern induction hotend latch

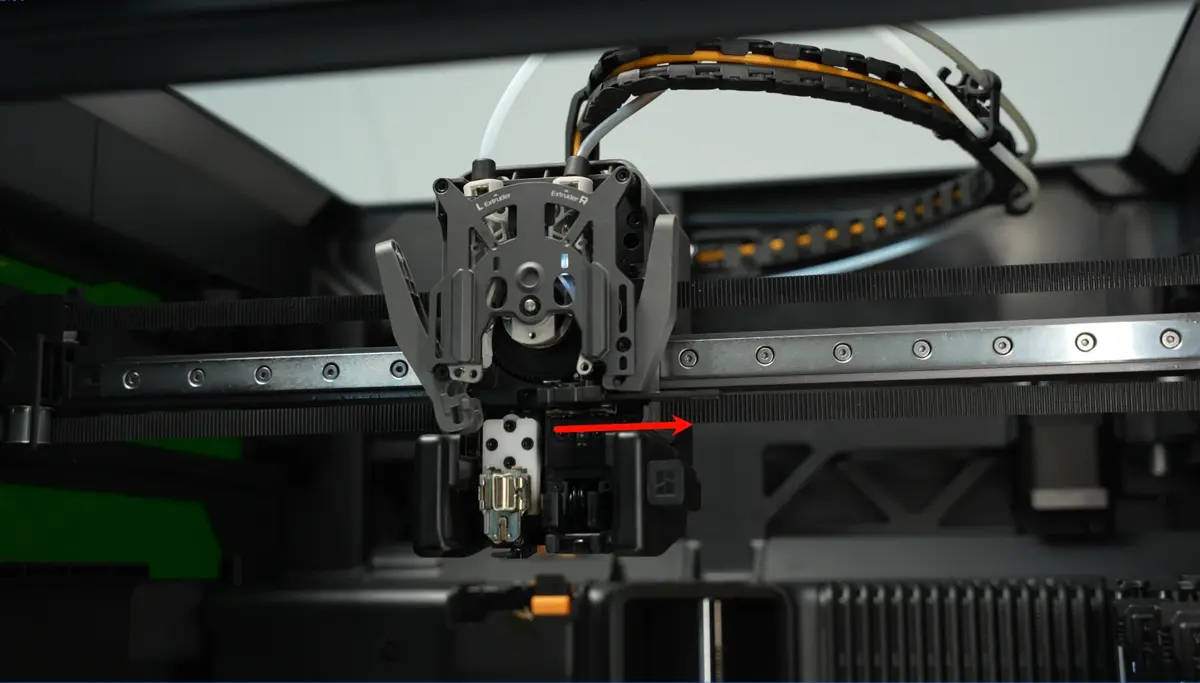

Træk låsen mod højre, indtil den er helt udstrakt.

Sådan monterer du en ny induction hotend latch

Trin 1: Påfør smøremiddel på den nye induction hotend latch

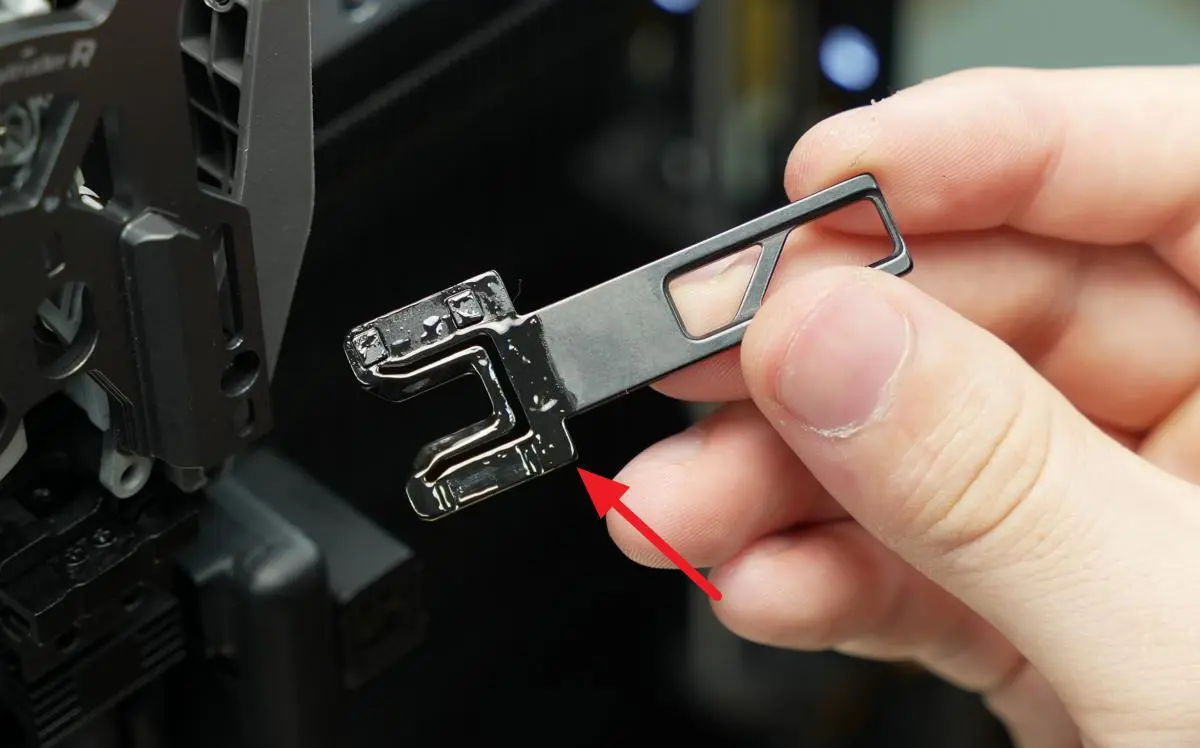

Påfør smøremiddel som vist på billedet på begge sider af glideriller på den nye induction hotend latch.

Trin 2: Monter den nye induction hotend latch

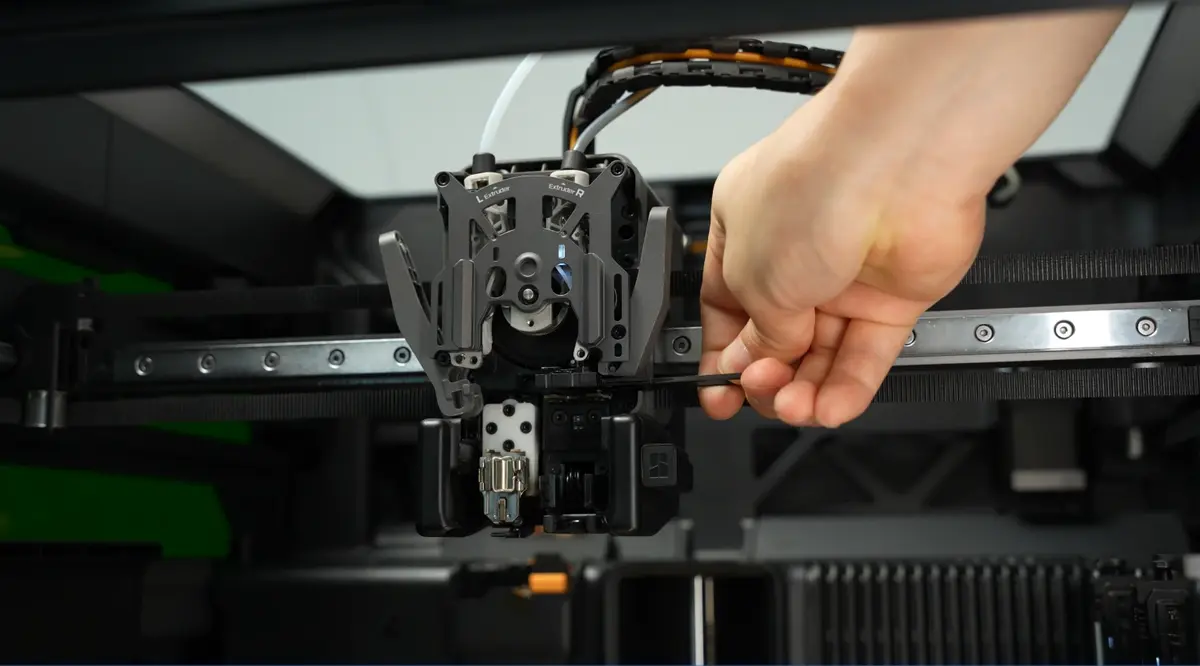

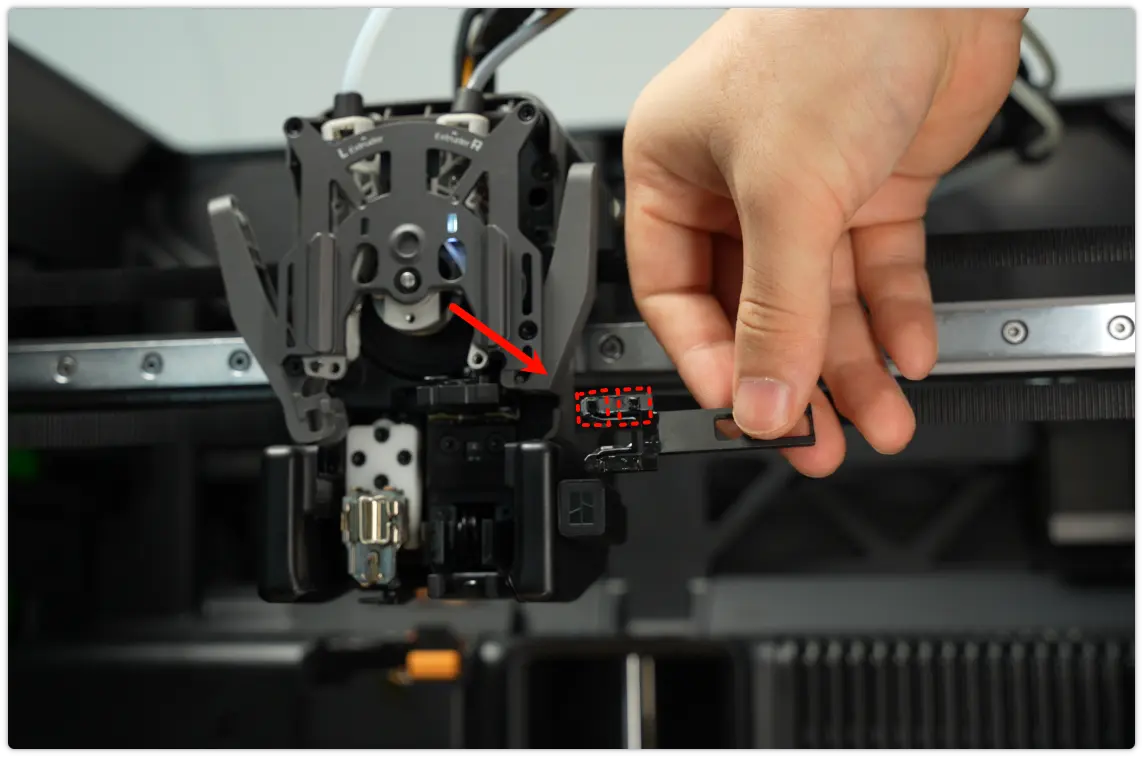

Som vist på billedet nedenfor skal du flugte oversiderne af de to små firkanter på toolheaden med de tilsvarende riller og sikre, at oversiden af låsen vender opad.

Trin 3: Monter extruderens filamentføringsenhed

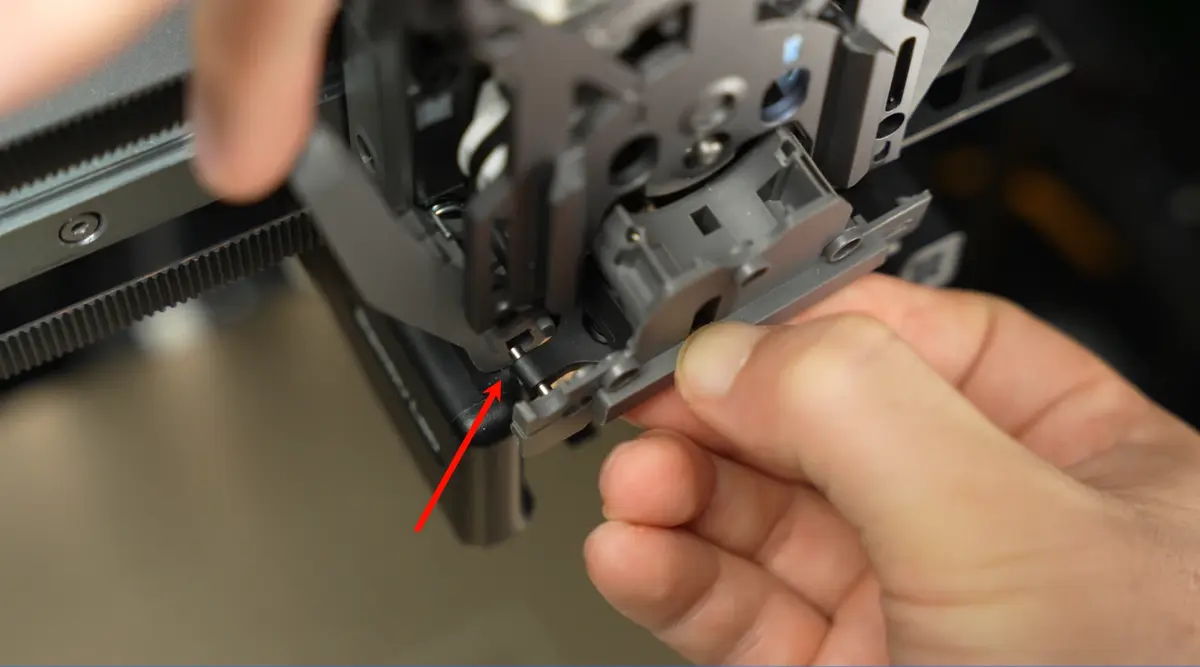

Tryk forsigtigt på venstre skærer for at justere den til en passende vinkel, så den er lettere at sætte i, og før derefter filamentføringen på plads. Tryk til sidst ned på begge skærere, mens du trykker frontdækslet fladt.

Du finder de detaljerede udskiftningstrin i wikien: Udskiftning af H2C extruderens frontføring.

Trin 4: Monter dit hotend

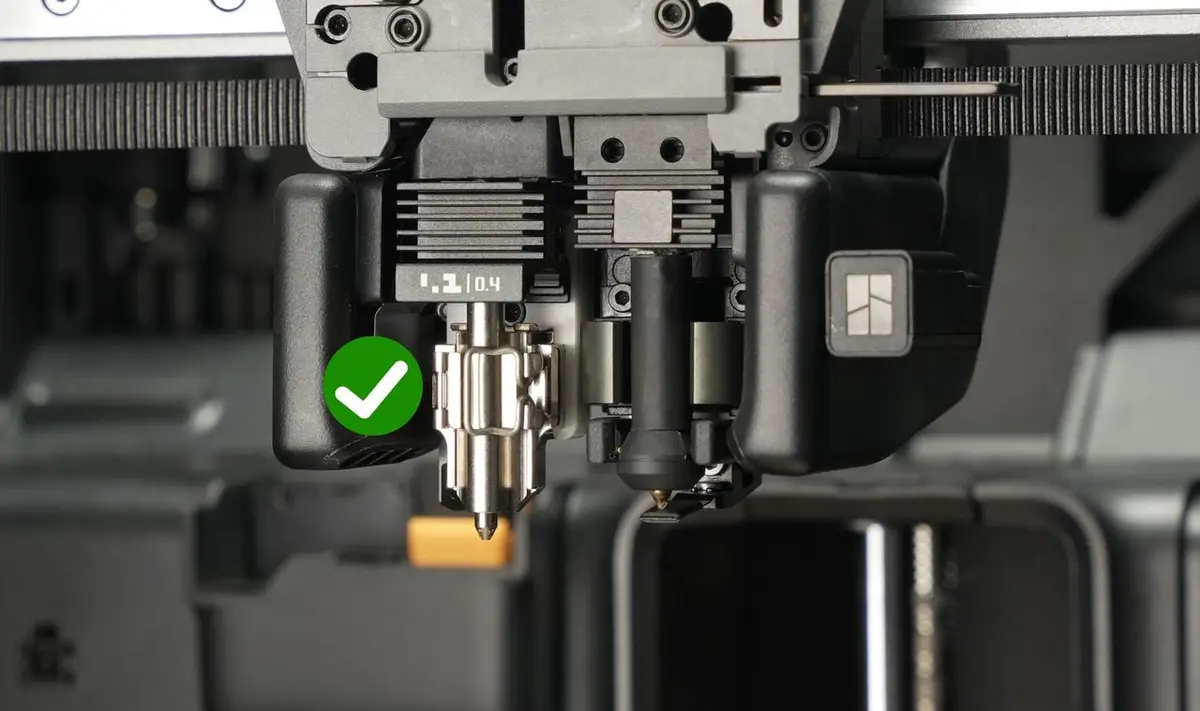

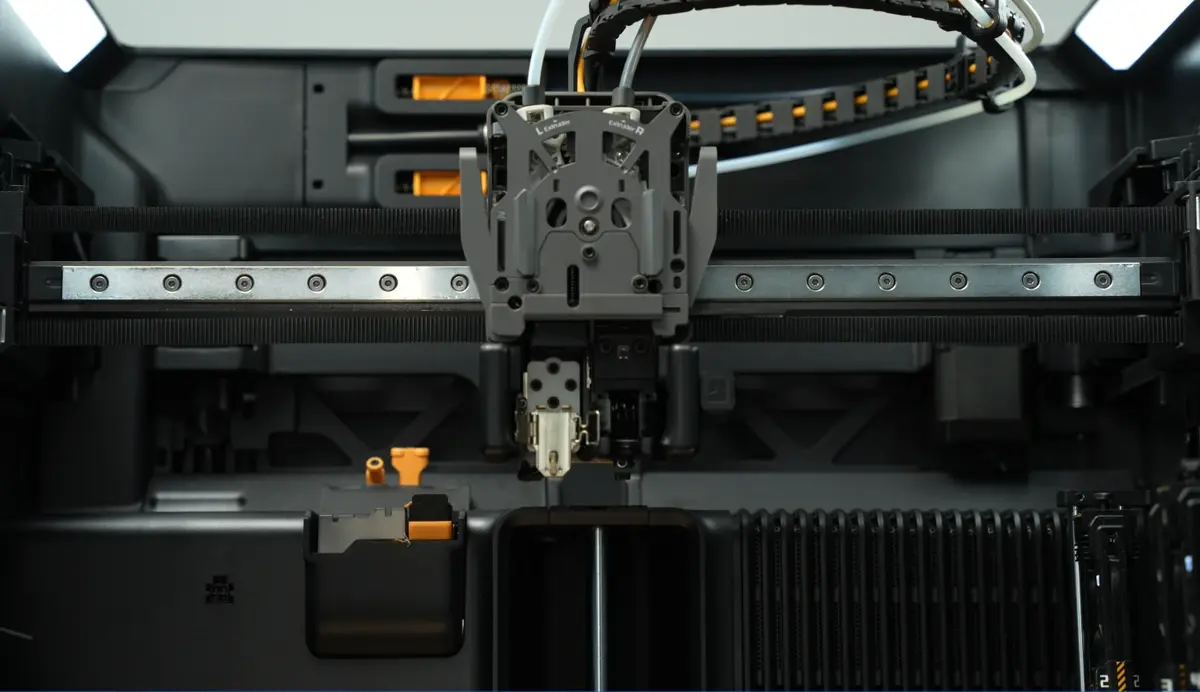

Montering af venstre dyse: Placer venstre dyseenhed i den tilsvarende monteringsposition, fastgør fastgørelsesklemmen, og sørg for, at dysen sidder fast. Sæt derefter silikoneovertrækket på venstre dyse igen.

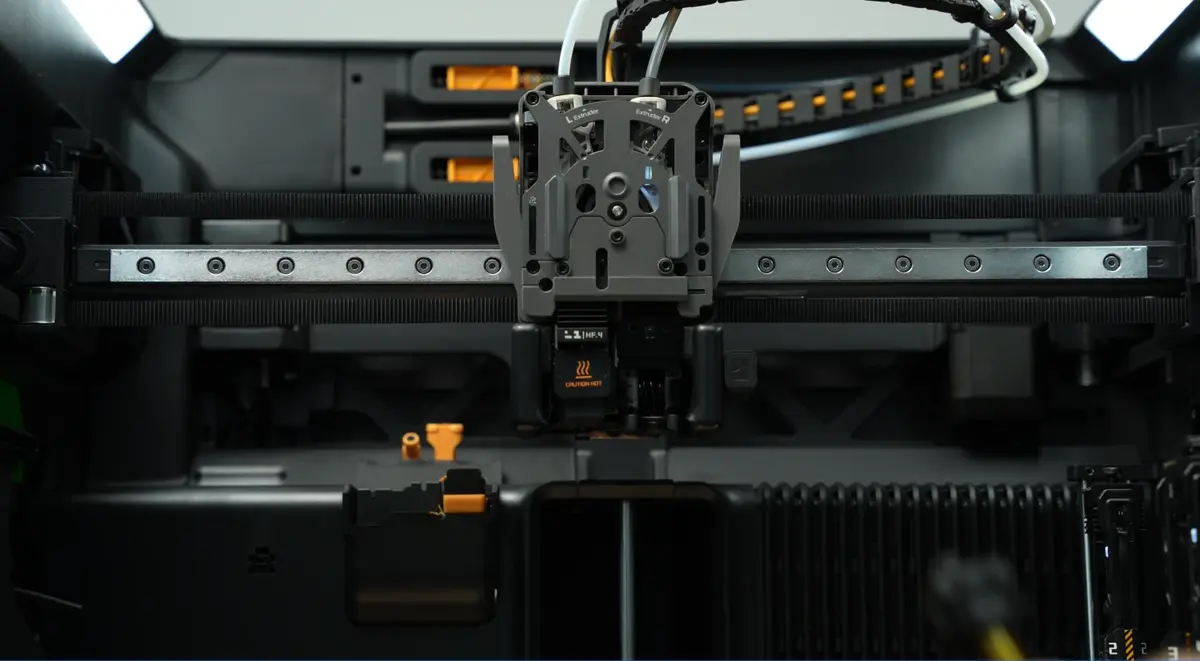

Montering af højre dyse: Sørg for, at trækhåndtaget er udstrakt, flugt højre dyseenhed med monteringspositionen, og skub den ind. Tryk derefter på trækhåndtaget for at låse den på plads. Rok forsigtigt ved dysen for at bekræfte, at den er låst fast og ikke løs.

Du finder de detaljerede monteringstrin i wikien: Monteringsguide til H2C induction hotend.

Kontrol af funktionen

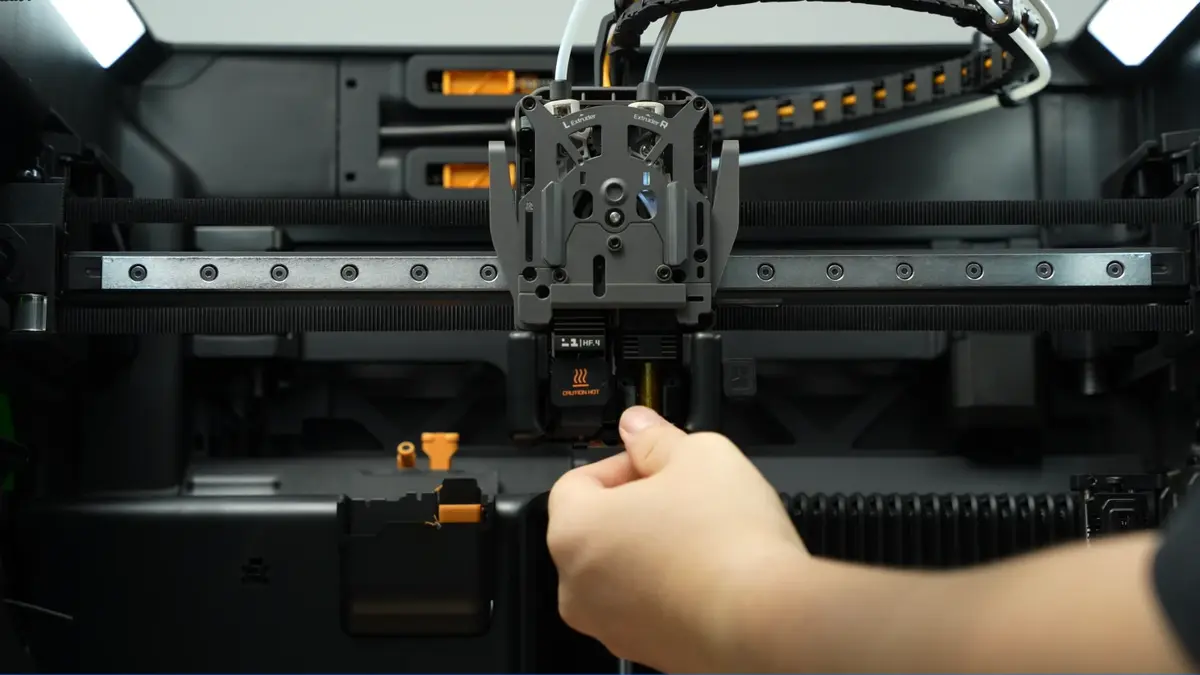

Rok forsigtigt ved dit hotend for at bekræfte, at låsehåndtaget på induction hotend låser det højre hotend sikkert på plads.
