Udskiftningsguide til ekstruderforbindelseskort til H2C

Ekstruderforbindelseskort

Ekstruderforbindelseskortet sidder bag på toolhead og er forbundet til TH-kortet via et FPC-kabel.

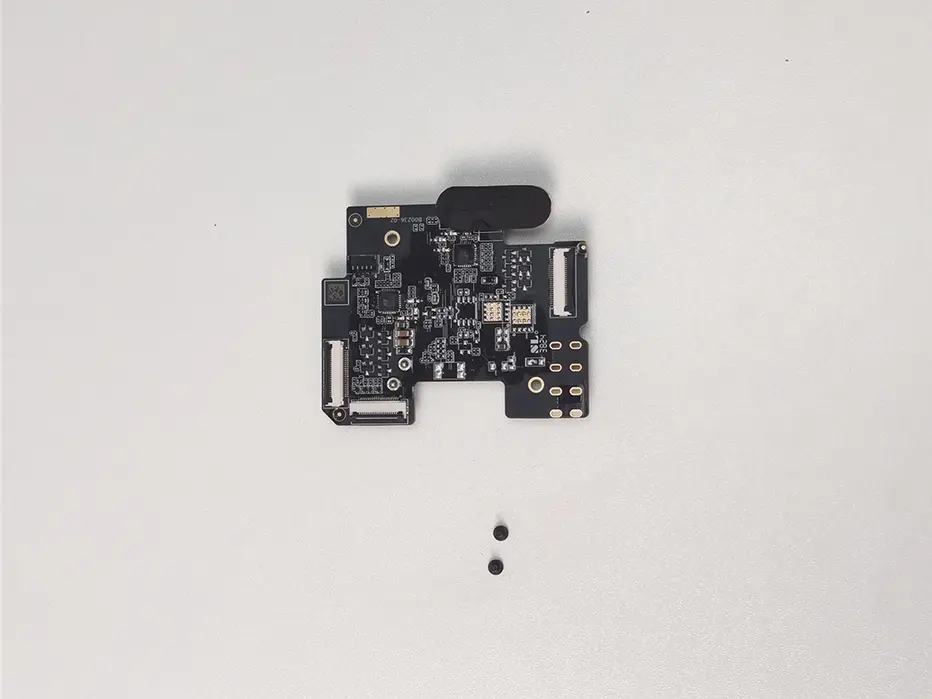

Tilbehøret, der følger med ekstruderforbindelseskortet, er som følger:

• Ekstruderforbindelseskort * 1
• M1.6x4 skruer - til fastgørelse af ekstruderforbindelseskortet * 2
• Termisk ledende silikonepude * 1

Nødvendigt værktøj og materialer

• Nyt ekstruderforbindelseskort
• H2.0 unbrakonøgle
• H1.5 unbrakonøgle

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du være nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan give skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmontering af det gamle ekstruderforbindelseskort

Trin 1: Fjern part cooling-blæseren og dens kanal

Du kan se udskiftningsguiden til H2C part cooling-blæseren eller videoen nedenfor (de første 1 minut 40 sekunder) for at fjerne part cooling-blæseren og dens kanal.

Trin 2: Fjern ekstruderforbindelseskortet

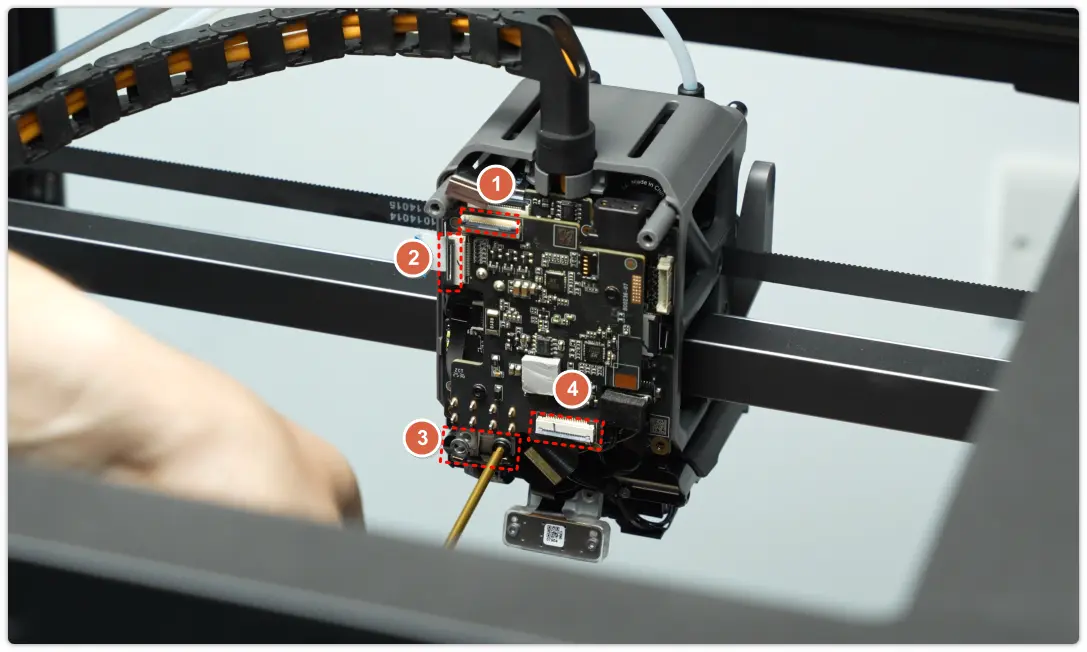

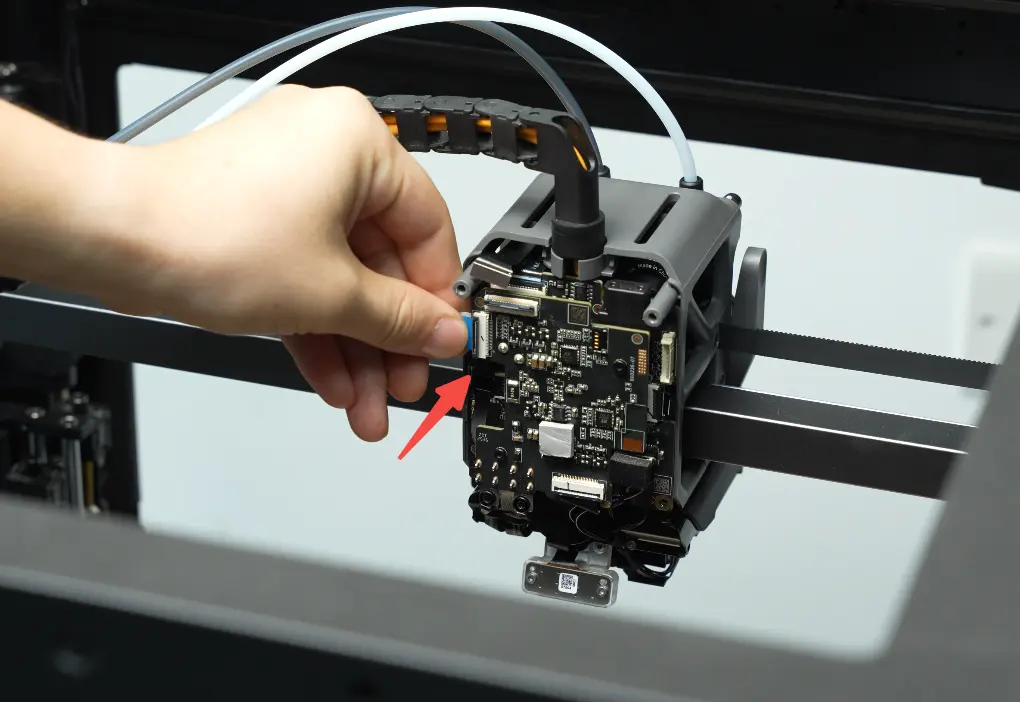

Frakobl 2004-skiftemotorens FPC-stik (#1), TH-kortets FPC-stik (#2) og 2004-løftemotorens FPC-stik (#3) fra forbindelseskortet i rækkefølge.

Bemærk: Stikkene er fastgjort med klemmer. Sørg for at frigøre dem, før du frakobler FPC-kablet.

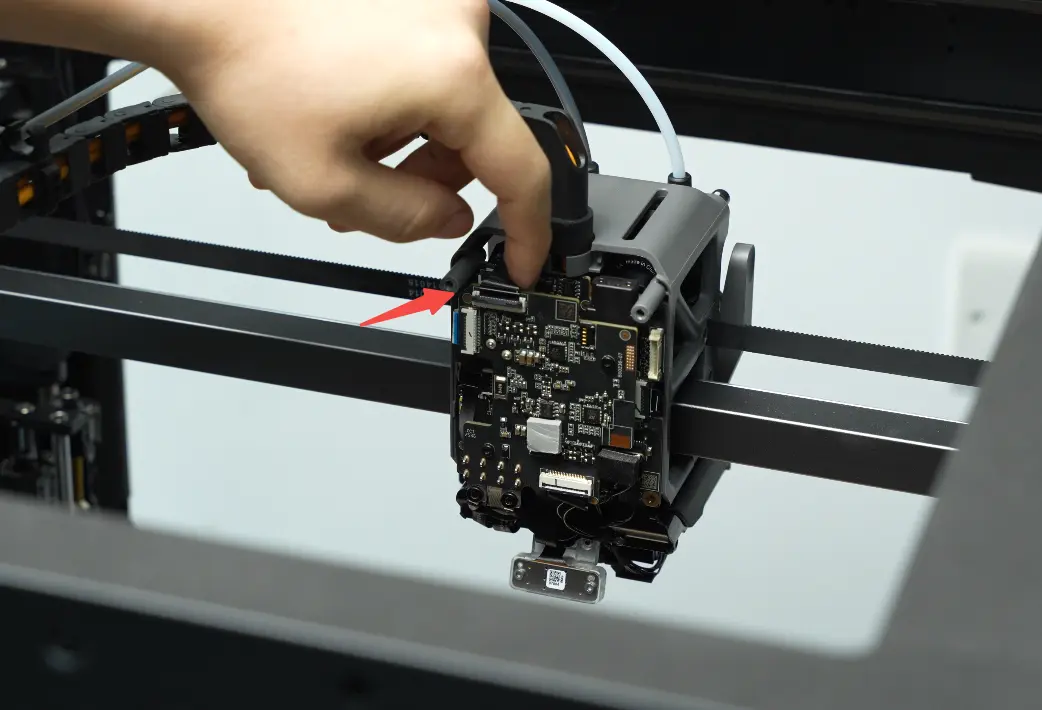

• Position 1:

• Position 2:

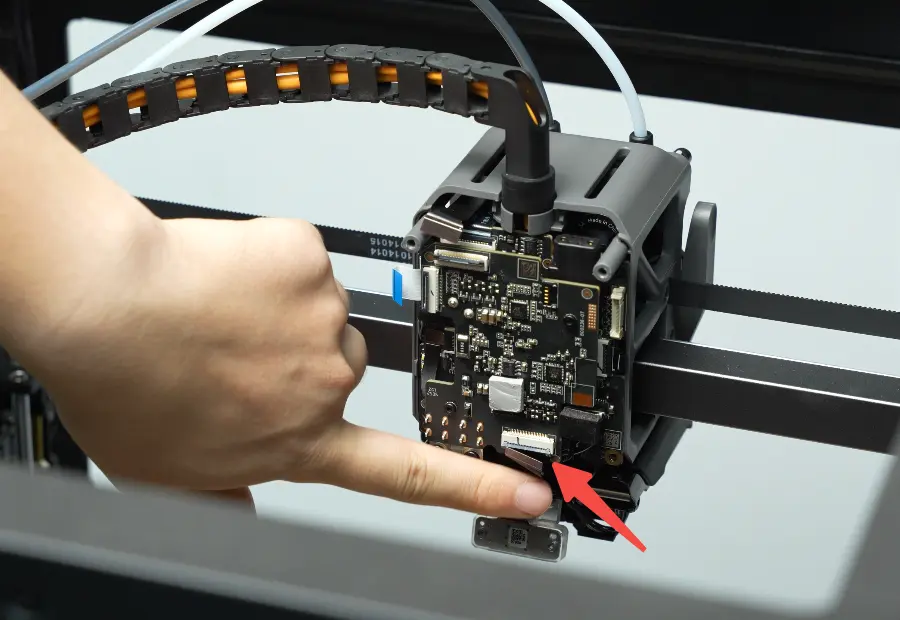

• Position 3:

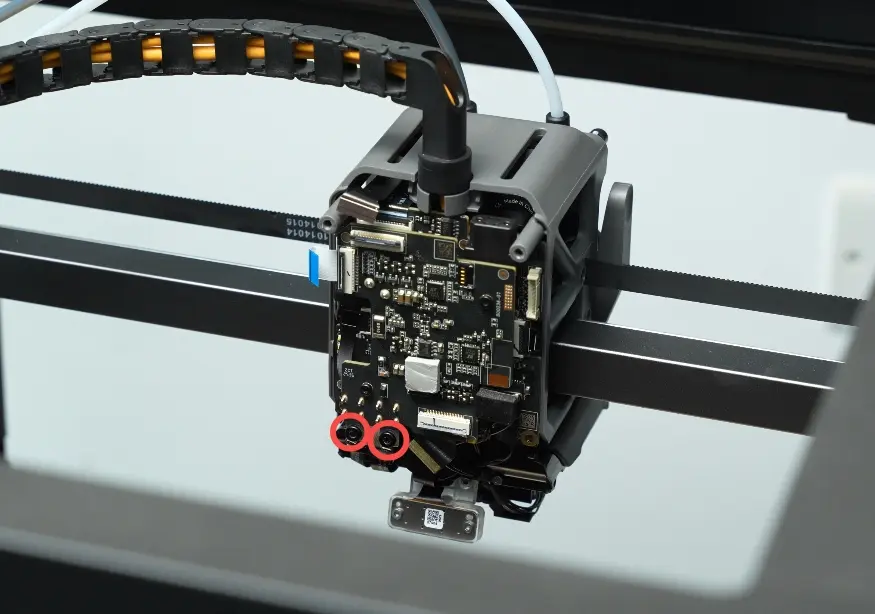

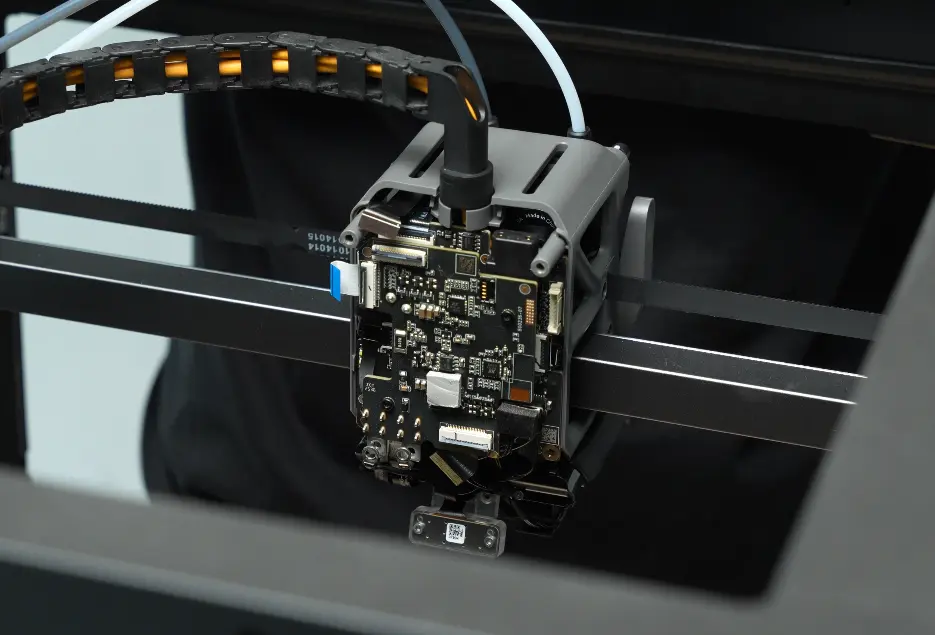

Når du har frakoblet stikkene et ad gangen, bruger du en H1.5 unbrakonøgle til at fjerne de to skruer og frigøre strømkablet til varmeelementet.

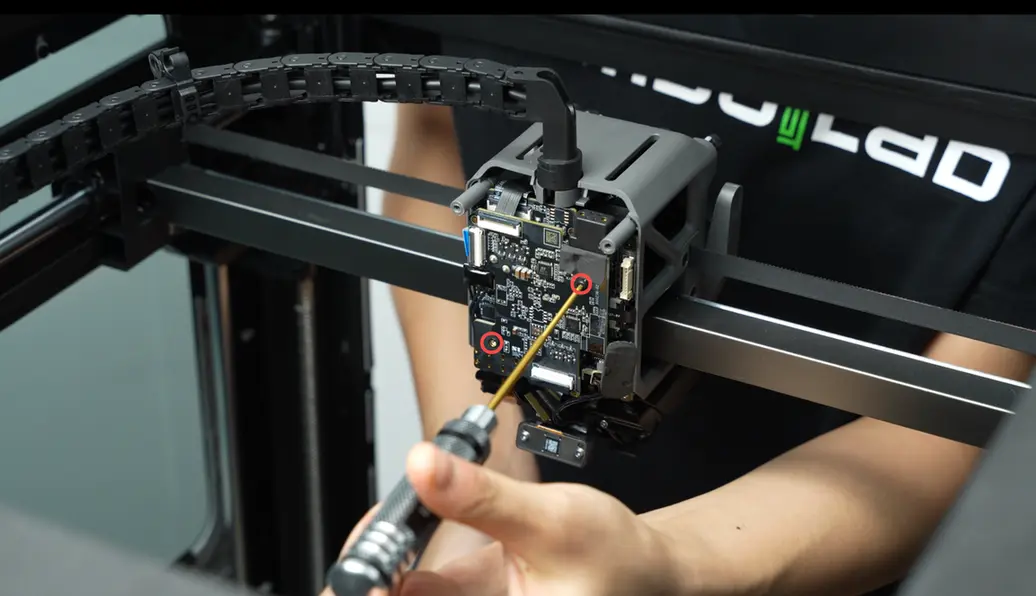

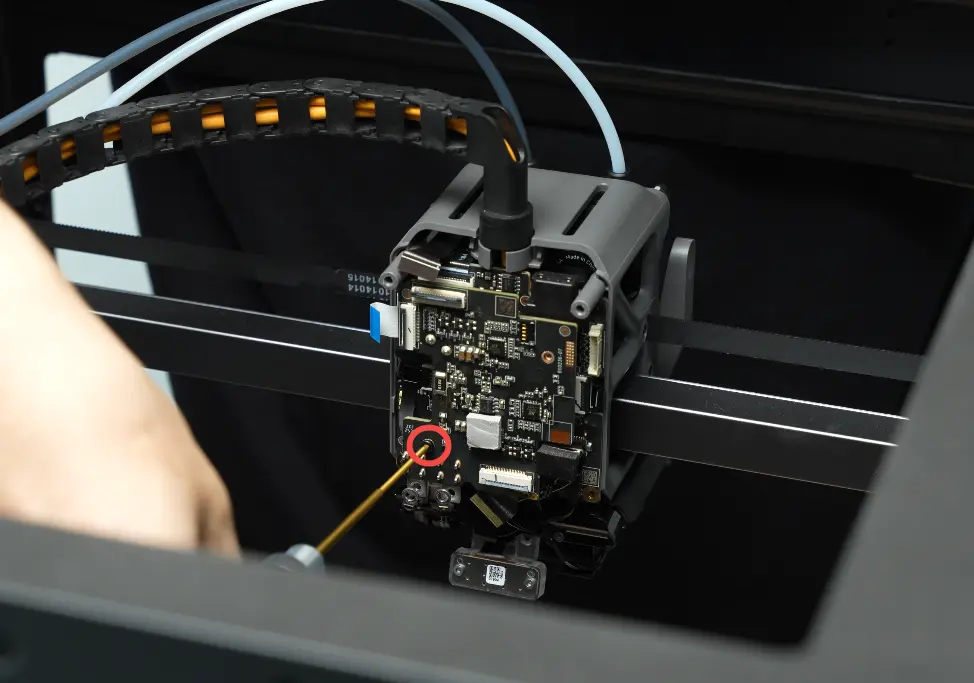

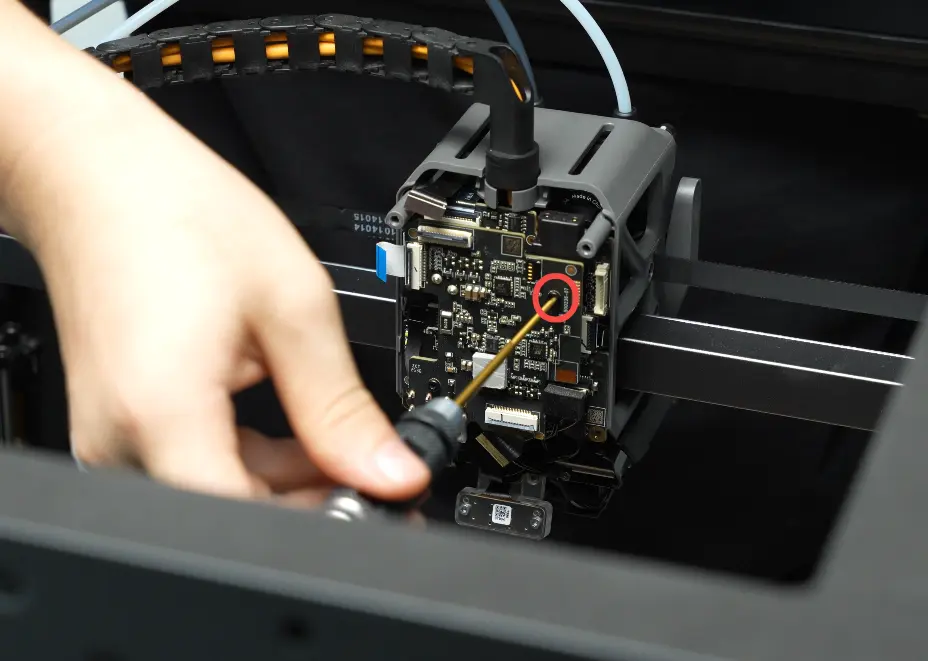

Fjern de to fastgørelsesskruer til ekstruderforbindelseskortet (M1.6x4).

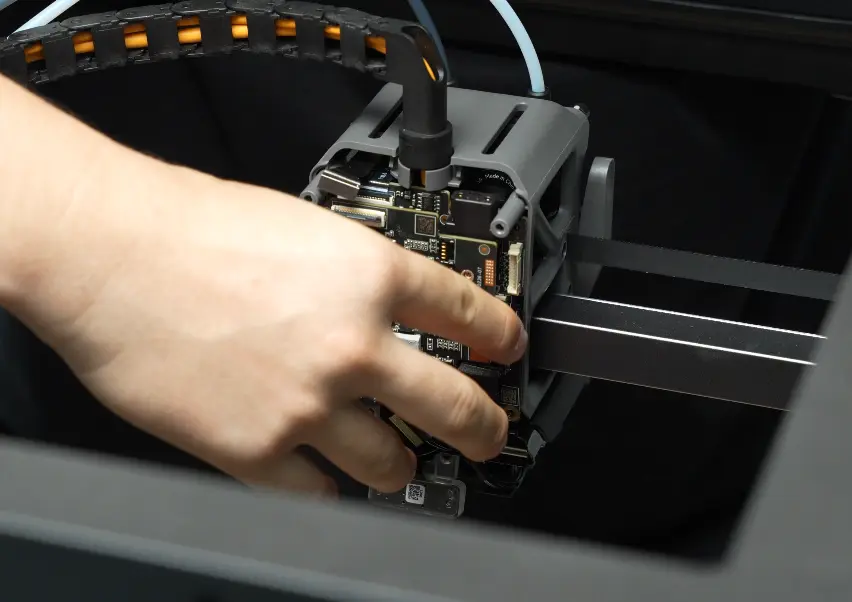

Vrik forsigtigt ekstruderforbindelseskortet nær 2004-motorens stikkontakt, og fjern det derefter forsigtigt.

Montering af et nyt ekstruderforbindelseskort

Trin 1: Montér ekstruderforbindelseskortet

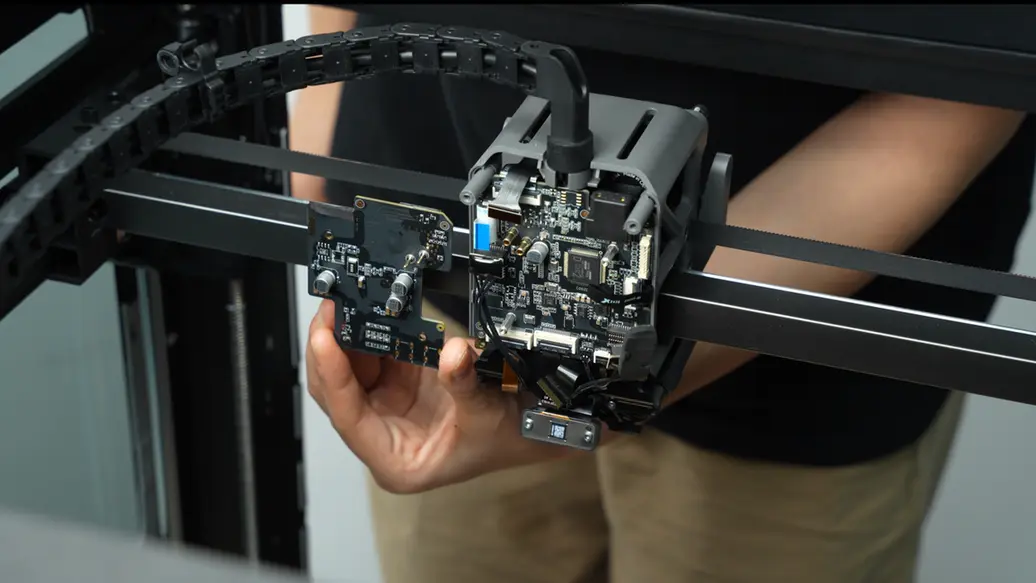

1. Ret benene på ekstruderforbindelseskortet ind med slidserne på TH-kortet, og sæt det derefter på plads.

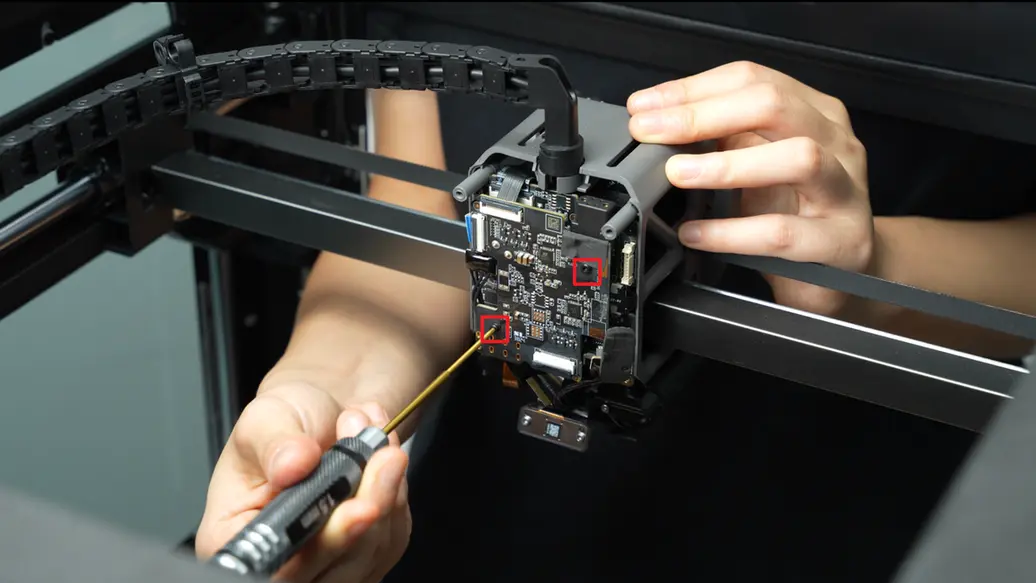

2. Spænd de to fastgørelsesskruer (M1.6×4) med en H1.5 unbrakonøgle.

3. Alle stik er fastgjort med klemmer. Sæt hvert fladkabel i sit stik på ekstruderforbindelseskortet, og lås derefter klemmerne, når kablerne er sat helt i.

Trin 2: Montér part cooling-blæseren og dens kanal

Du kan følge monteringstrinnene i denne wiki for at montere part cooling-blæseren og dens kanal: Guide til udskiftning af H2C part cooling-blæser.

Verificér funktionen

Tilslut strømmen, tænd printeren og start en print, og kontrollér derefter, om printopgaven kan gennemføres.

Hvis du støder på problemer, så gå først dine trin igennem igen og kontrollér alle forbindelser, og prøv igen. Hvis problemet fortsætter, så kontakt Bambu Labs tekniske support for yderligere hjælp.

Anvendte skruer

Skruetyper og -antal, der kræves for at udskifte H2C-ekstruderforbindelseskortet, TH-kortet eller FPC-kablet (læg de afmonterede skruer et sikkert sted, så du ikke mister dem):

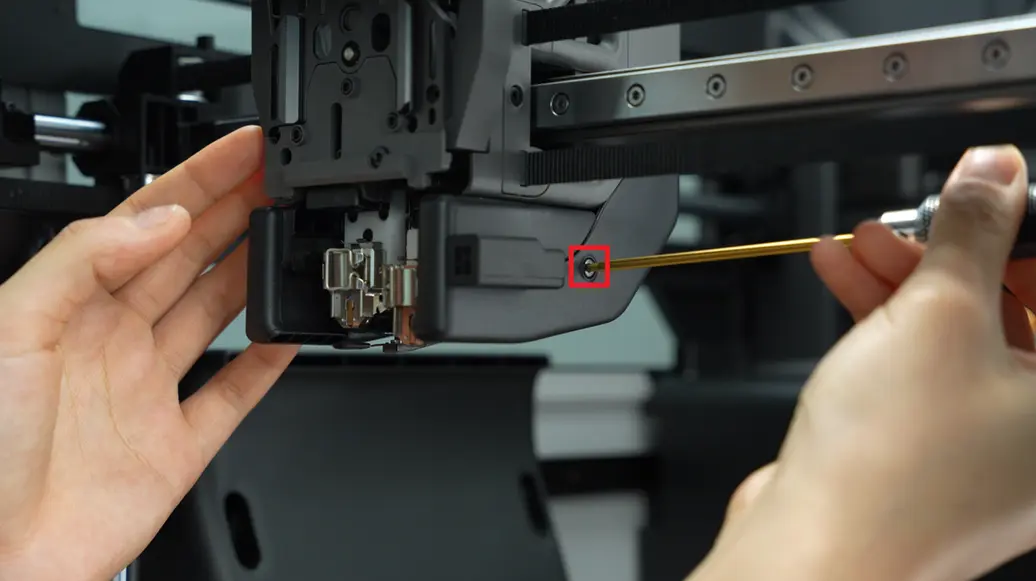

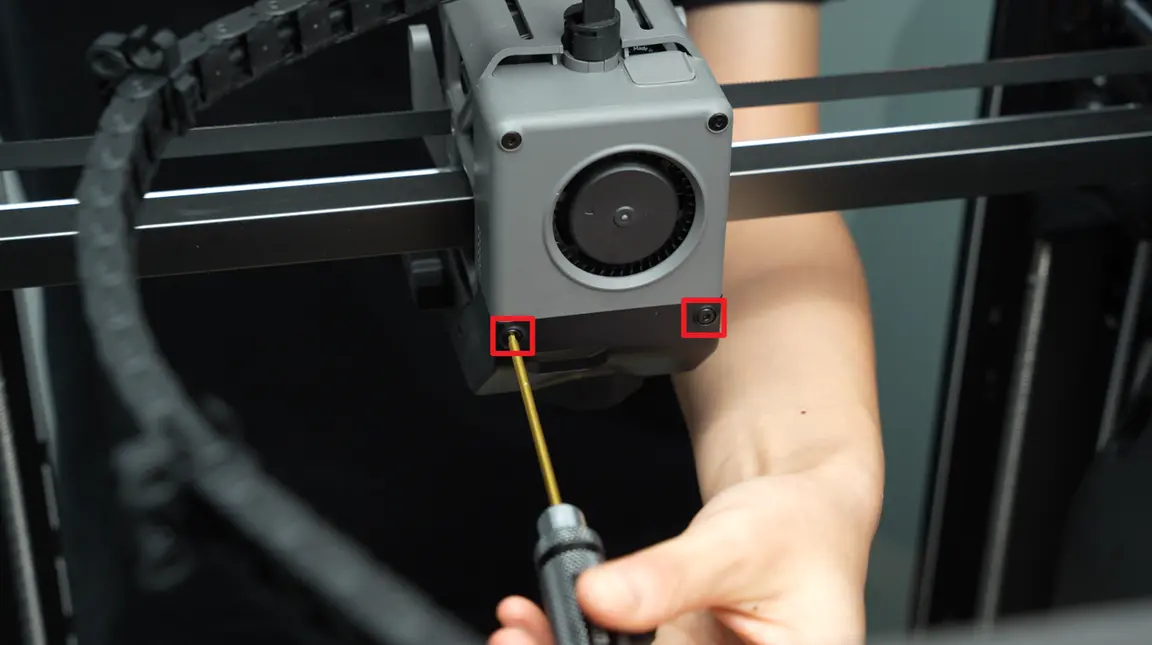

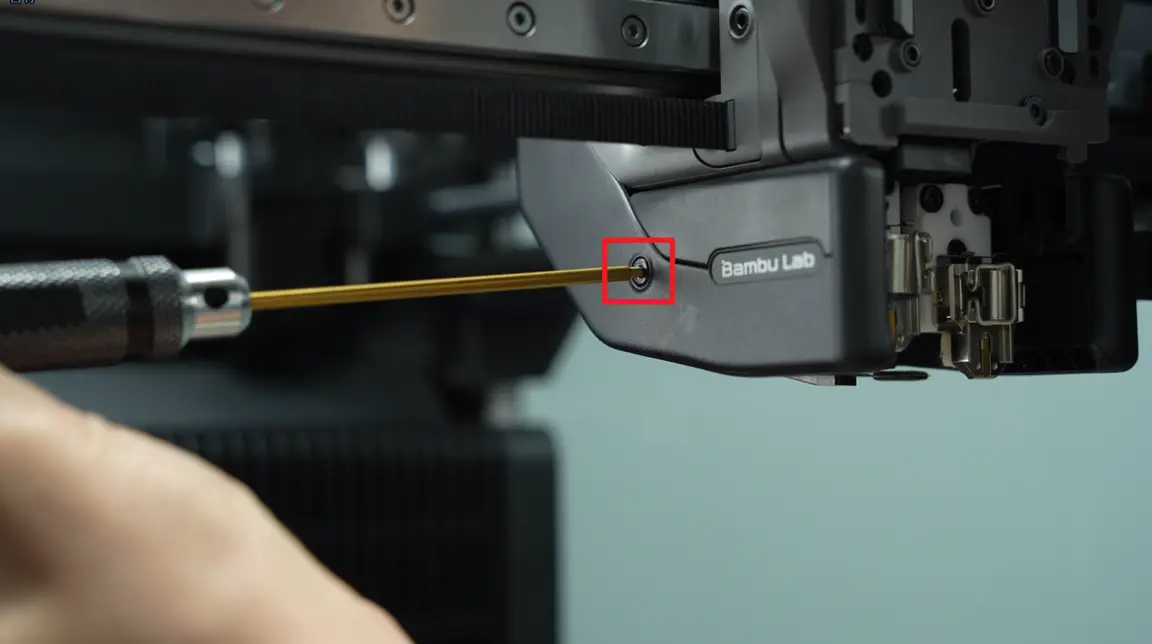

Skruespecifikation：BT3x8

Anvendelse：Bruges til fastgørelse af part cooling-blæserens kanaler

Antal skruer：4

Placeringsdiagram：

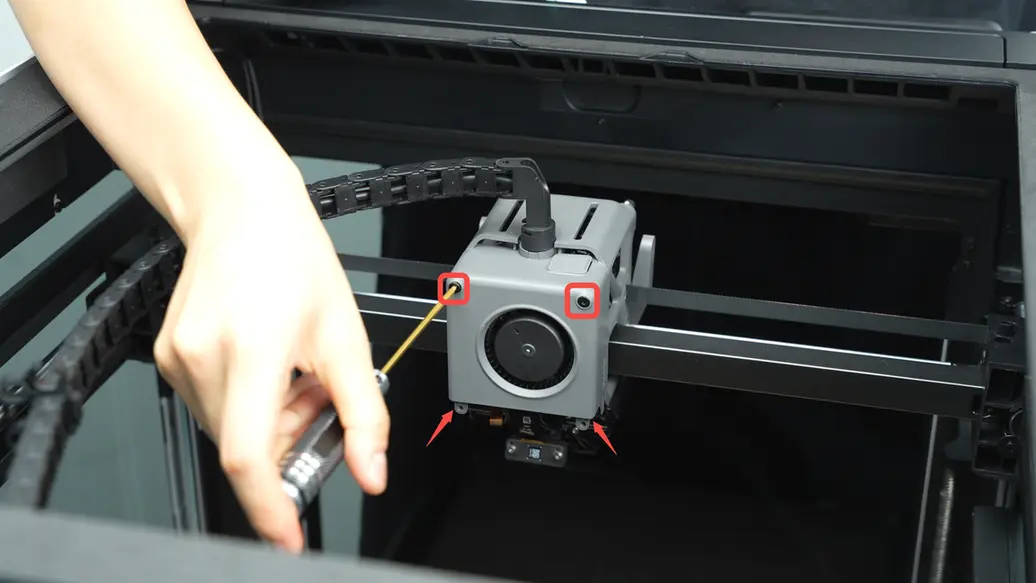

Skruespecifikation：BT3x20

Anvendelse：Bruges til fastgørelse af part cooling-blæsere

Antal skruer：2

Placeringsdiagram：

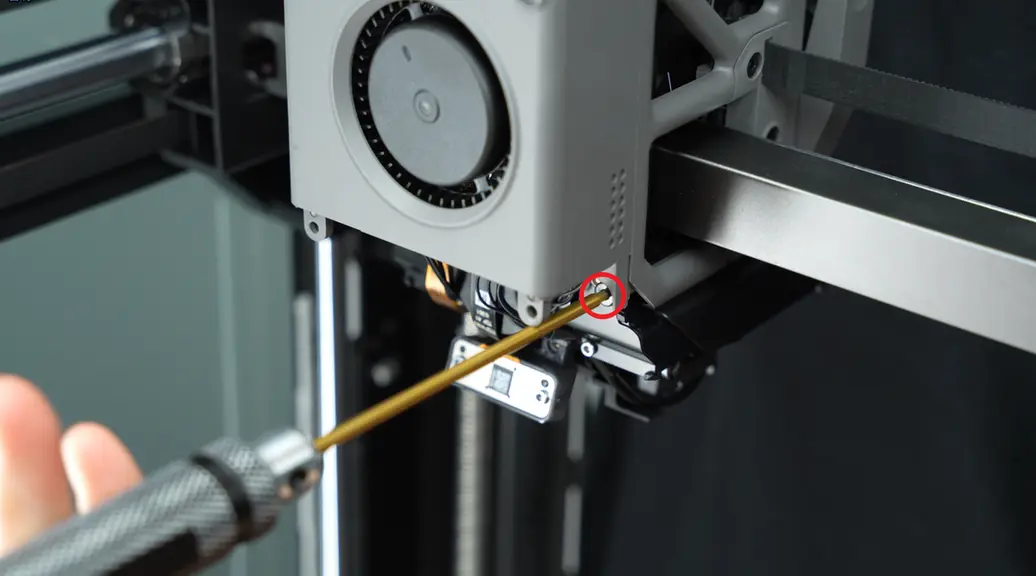

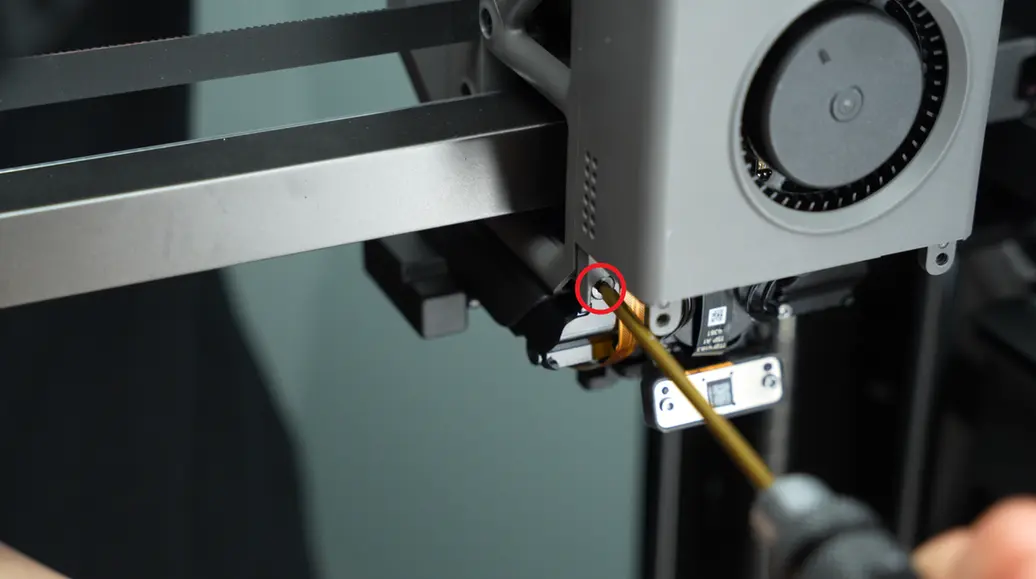

Skruespecifikation：BT2.6x8

Anvendelse：Bruges til fastgørelse af part cooling-blæsere

Antal skruer：2

Placeringsdiagram：

Skruespecifikation：M1.6x4

Anvendelse：Bruges til fastgørelse af ekstruderforbindelseskortet

Antal skruer：2

Placeringsdiagram：
