Udskiftningsguide til induction hotend på H2C

Induction hotend

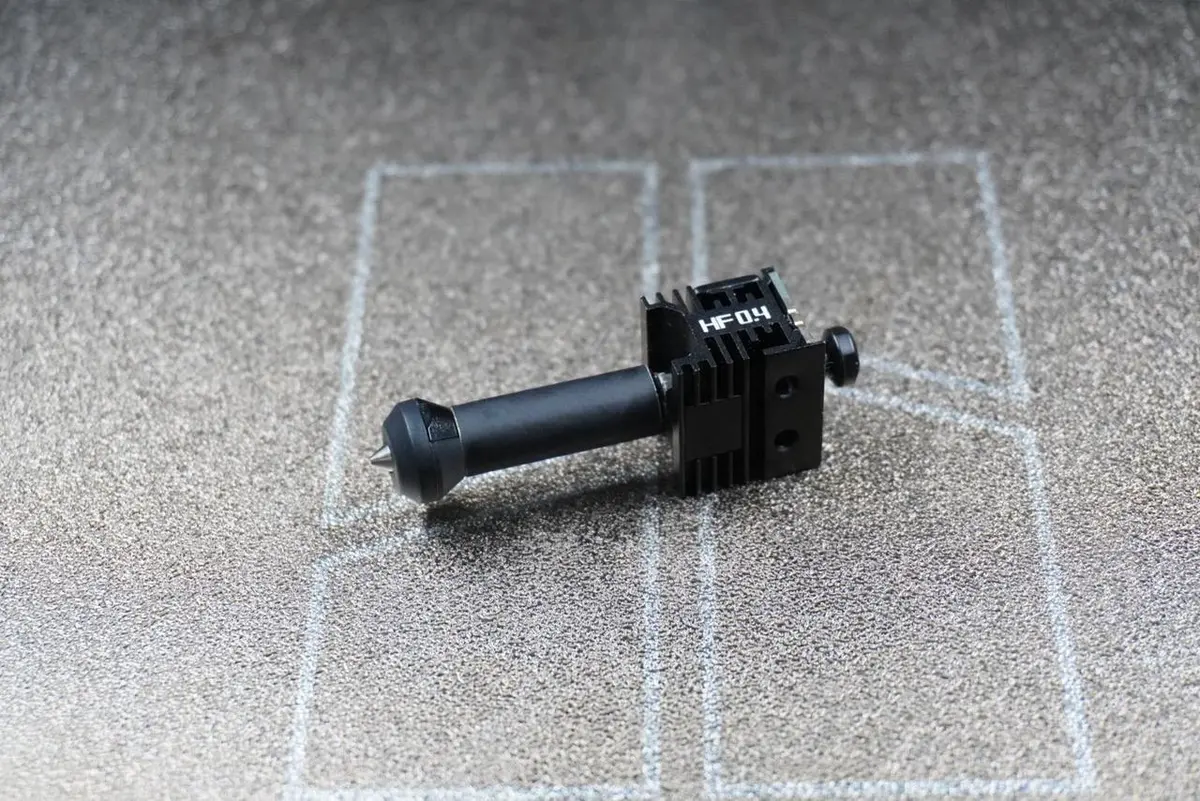

Induction hotend sidder på toolheaden og står for at ekstrudere printmaterialet. Til H2C-printere tilbyder vi fire dysestørrelser: 0,2 mm, 0,4 mm, 0,6 mm og 0,8 mm, så du kan vælge den, der passer bedst til dine printbehov. Der findes også en high-flow hotend til hurtigere ekstrudering og større print.

Bemærk: Hvis du skifter til en anden dysestørrelse, skal du huske at synkronisere dyseinformationen på enheden.

Hvornår skal du bruge denne guide

• Dit hotend er tilstoppet
• Dit hotend er beskadiget

Nødvendigt værktøj og materialer

• Nye hotend-komponenter

Sikkerhedsadvarsel

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-kabler. Hvis du arbejder med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du få brug for at adskille dele, herunder dit hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og skabe yderligere problemer.
Derfor er det afgørende, at du slukker printeren og kobler den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Sådan fjerner du det gamle induction hotend automatisk

Trin 1: Fjern det gamle hotend automatisk

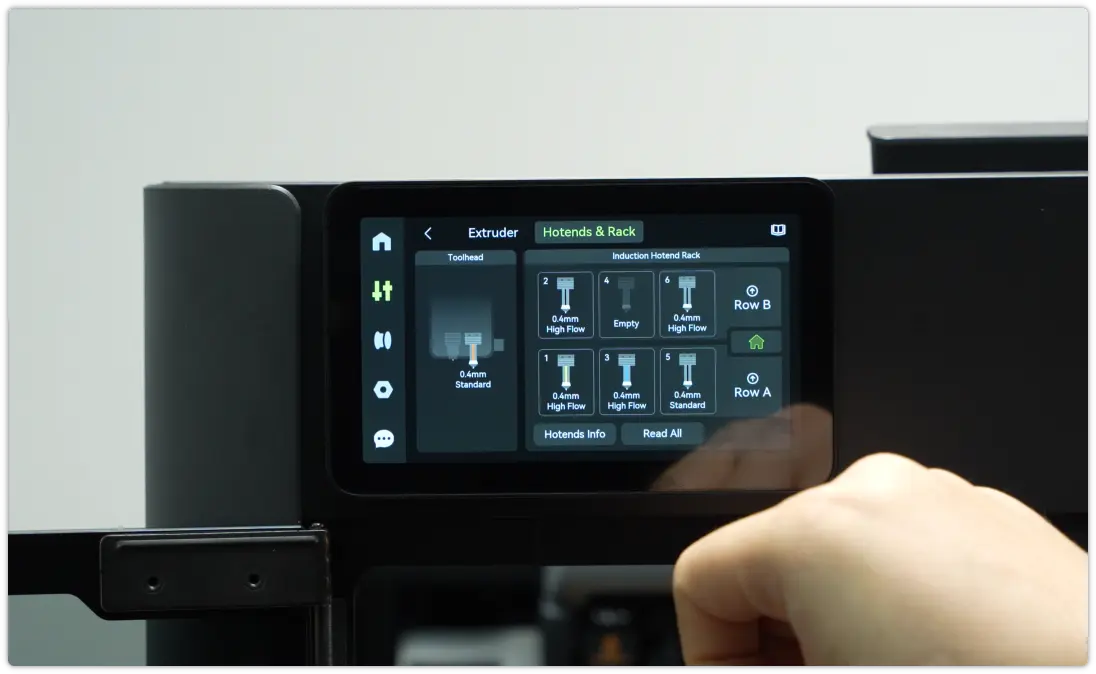

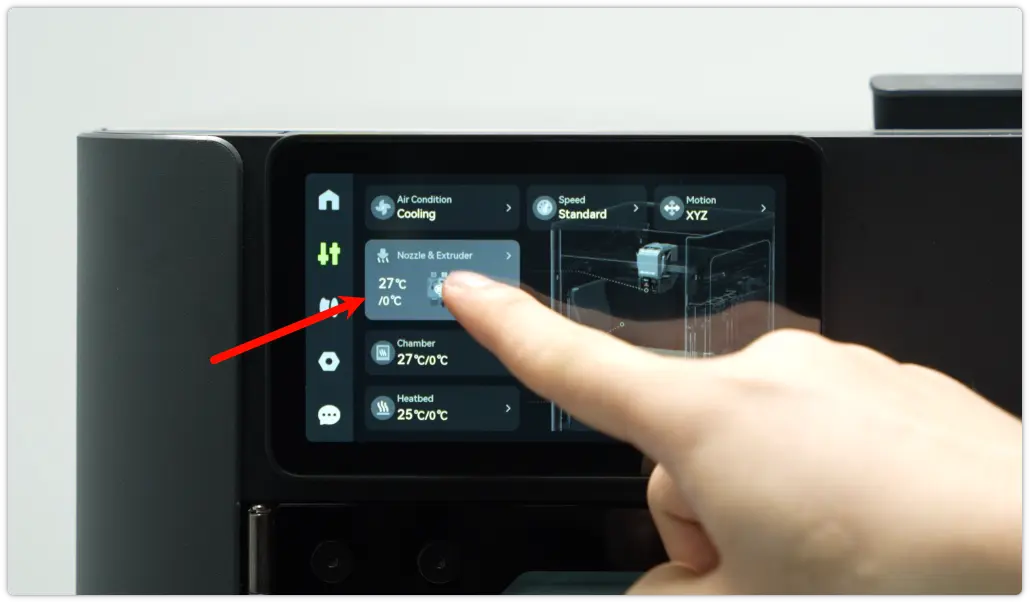

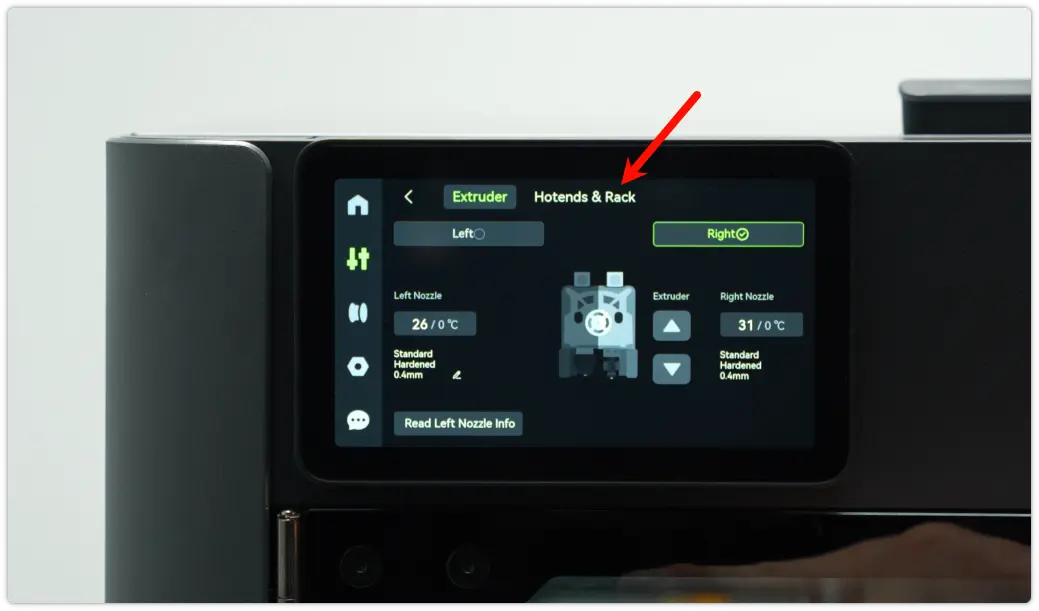

Tryk på skærmknappen for at åbne siden med indstillinger for dyse og extruder. Tryk derefter på Hotends & Rack for at åbne indstillingssiden for hotend-rammen.

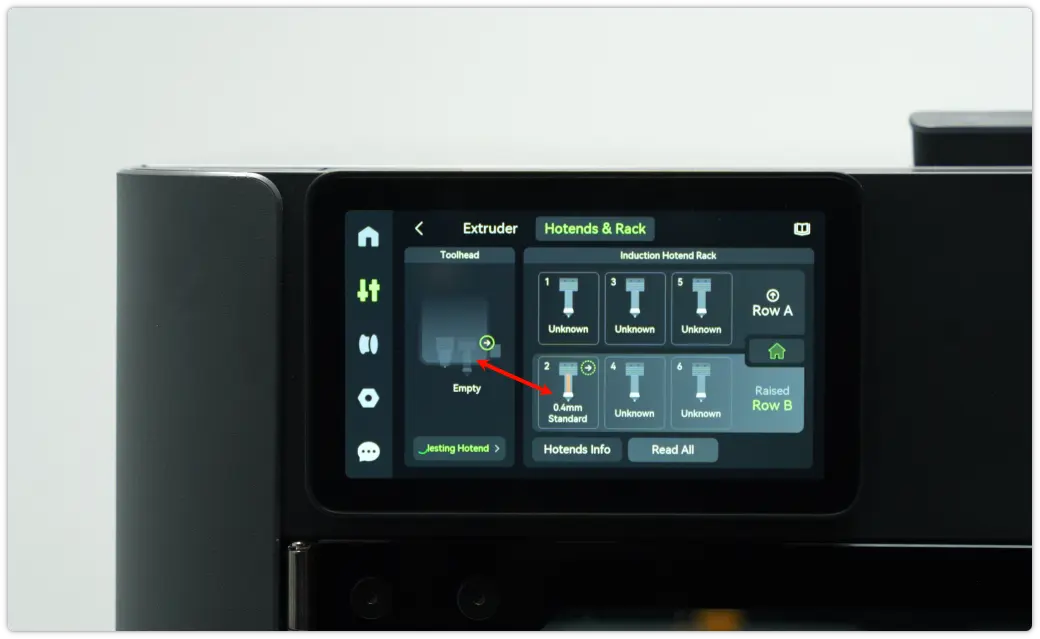

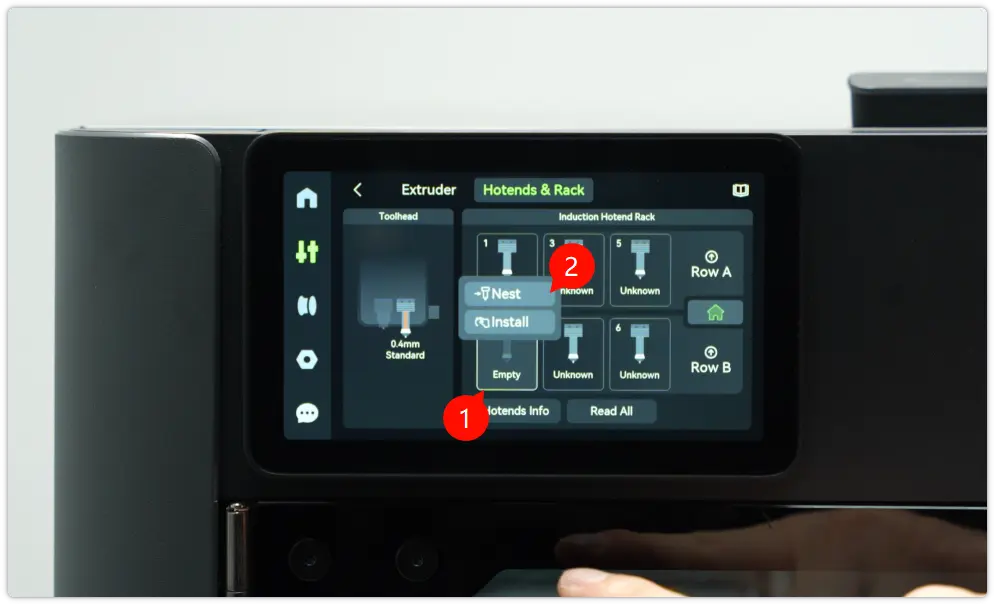

Klik på det tomme hotend-holdernummer på induction hotend-holderen, og klik derefter på knappen Nest. Det hotend, der sidder på toolheaden, placeres automatisk på den holder.

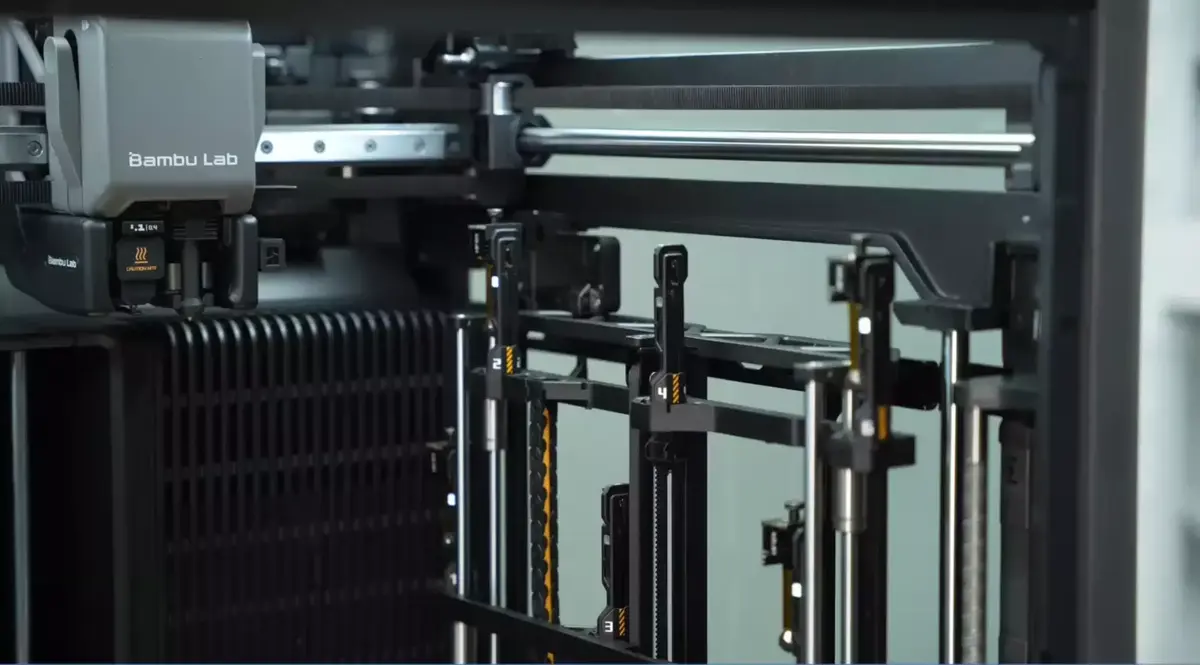

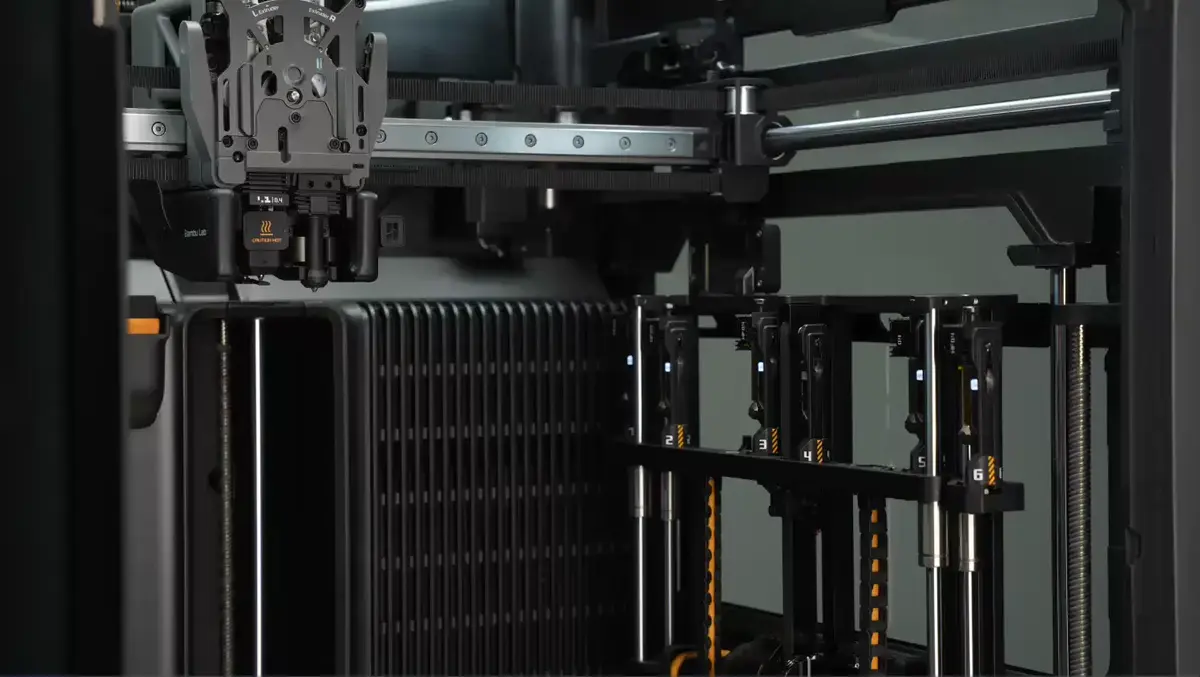

Som vist på figuren nedenfor flytter toolheaden hen over den tilsvarende plads for at placere induction hotend.

Trin 2: Automatisk montering af et nyt hotend

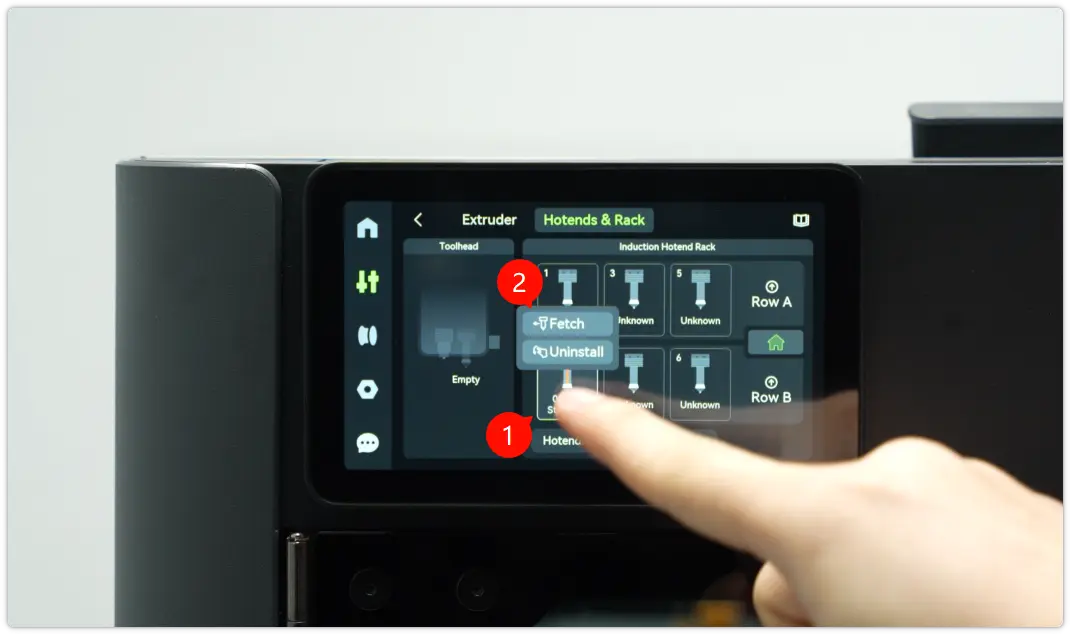

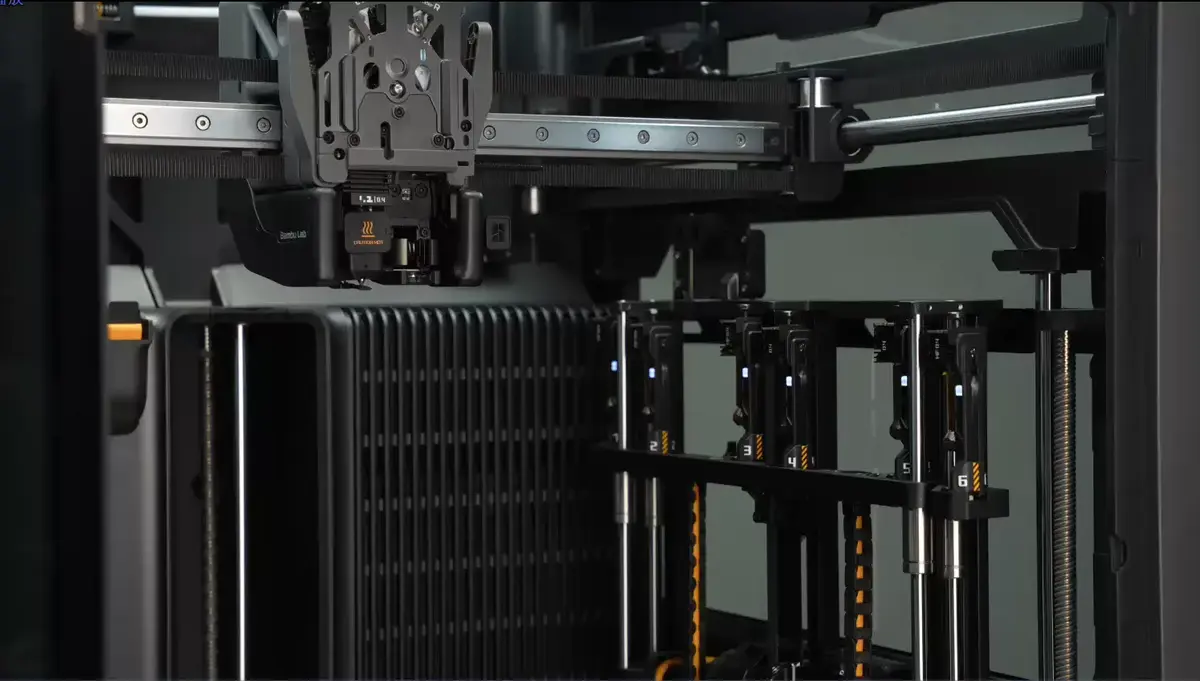

Klik på det ønskede hotend-nummer på hotend-holderen, og klik derefter på knappen Fetch. Toolheaden monterer automatisk det valgte hotend.

Manuel udskiftning af hotend

Trin 1: Sænk varmepladen

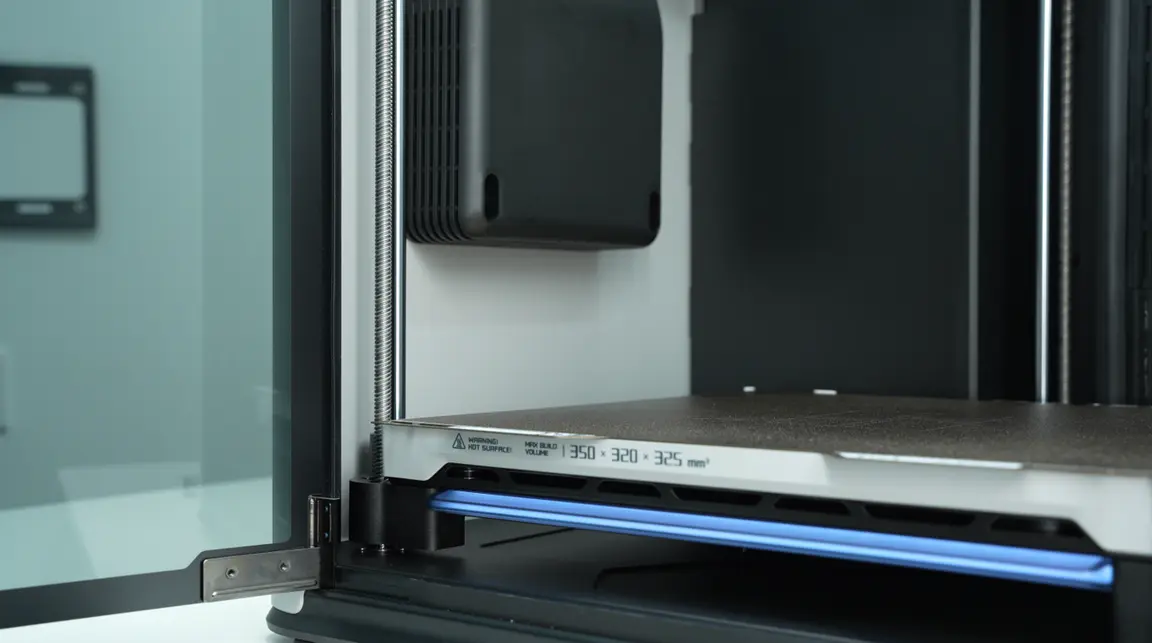

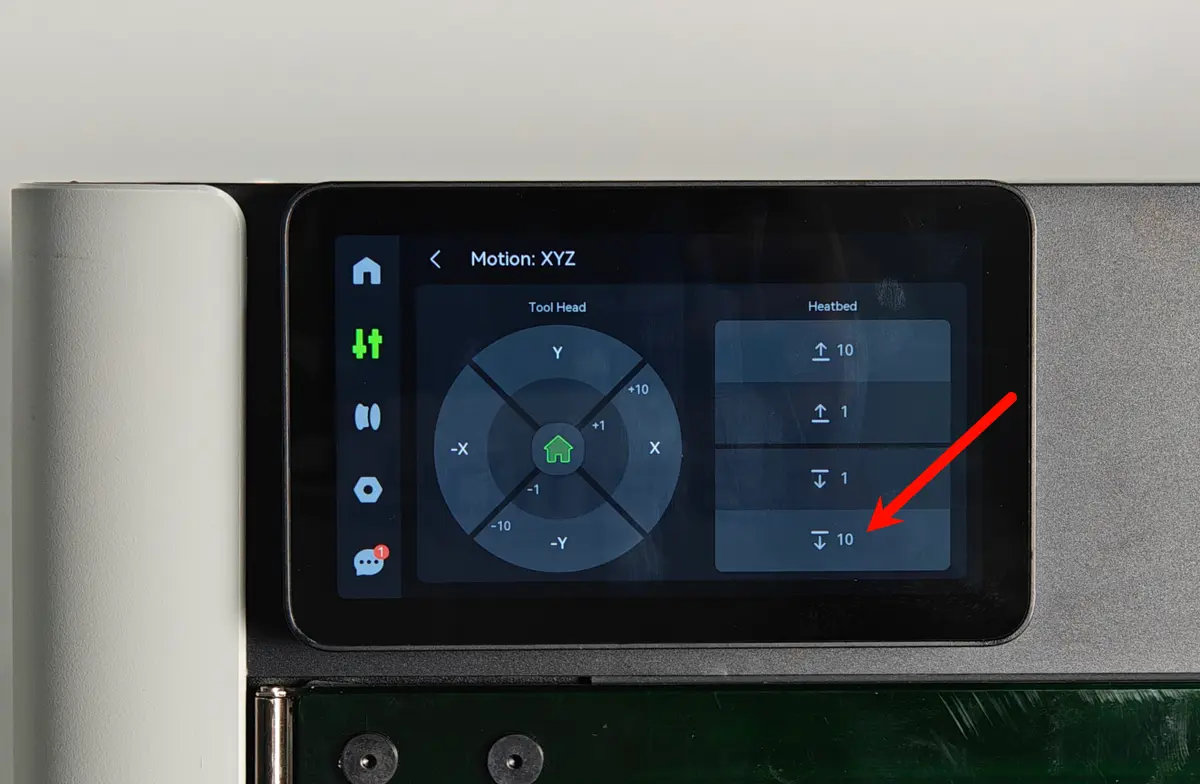

Sænk varmepladen via skærmen for at gøre montering og afmontering lettere. Sørg for, at dit hotend er ved stuetemperatur, og sluk derefter for strømmen.

Trin 2: Fjern toolheadens ekstra køleblæser

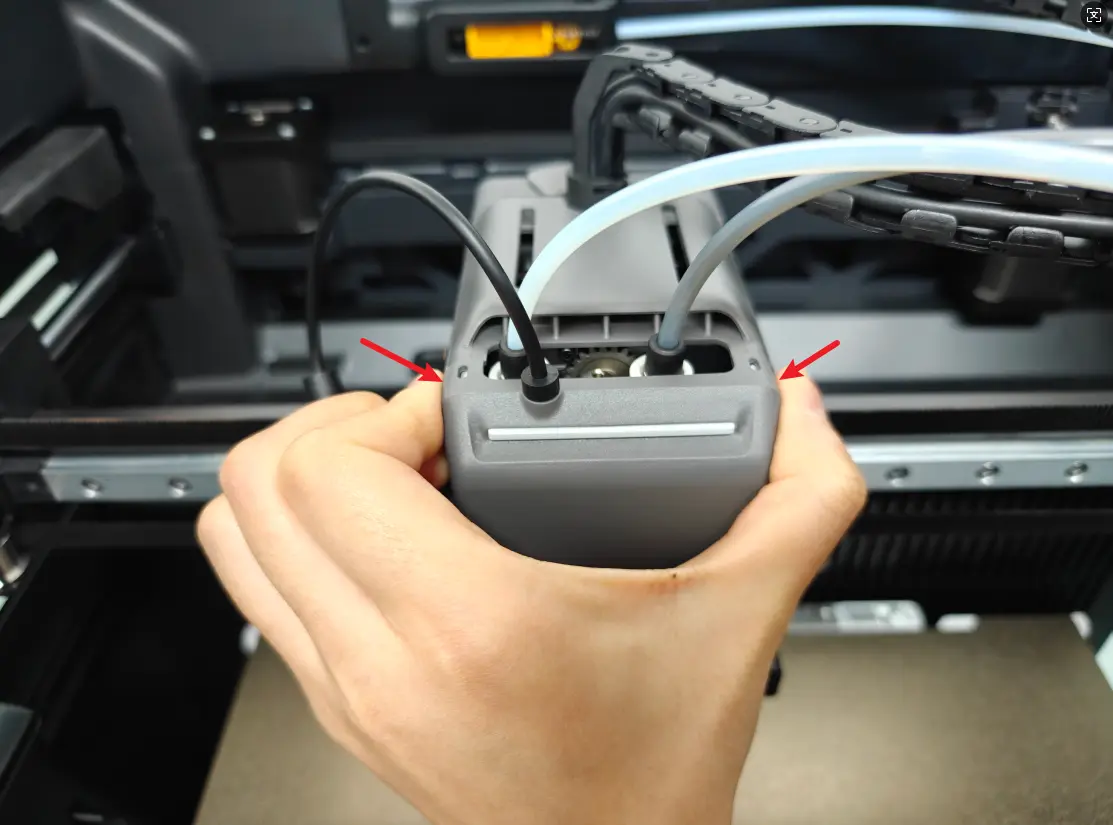

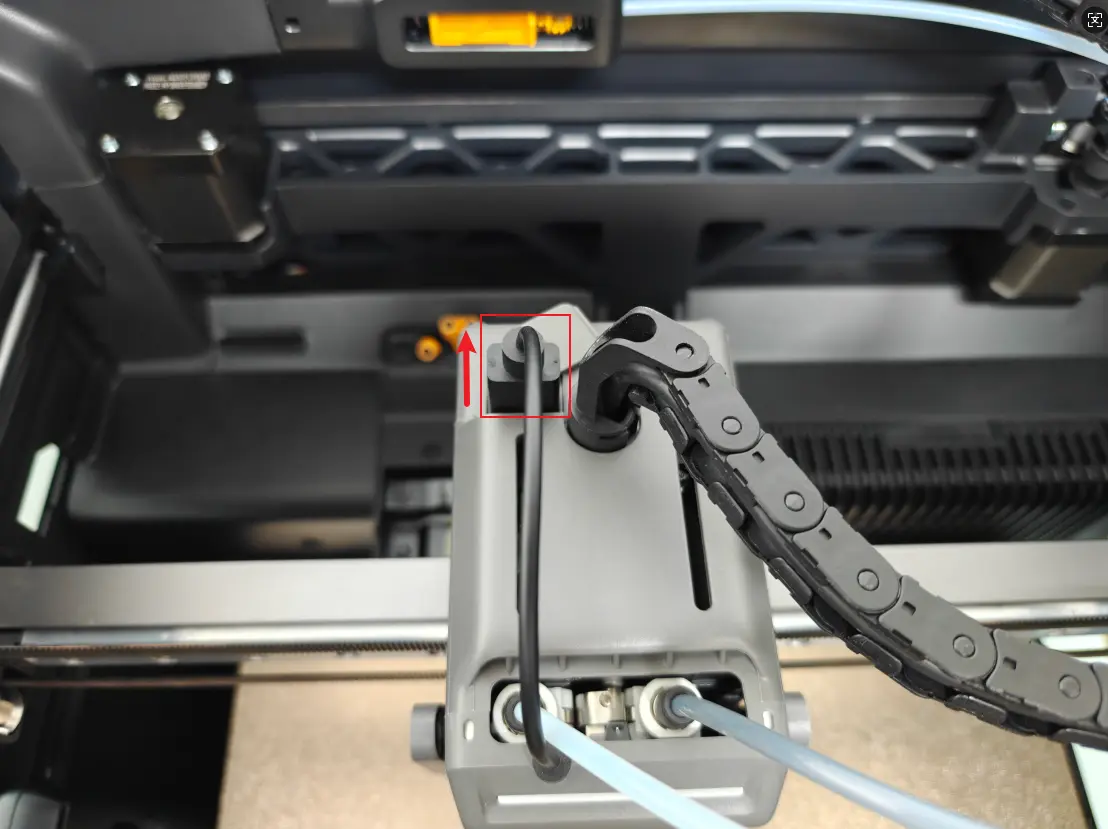

Kobl blæserstikket fra, klem oversiden af toolheadens ekstra køleblæser, og løft den opad for at fjerne den.

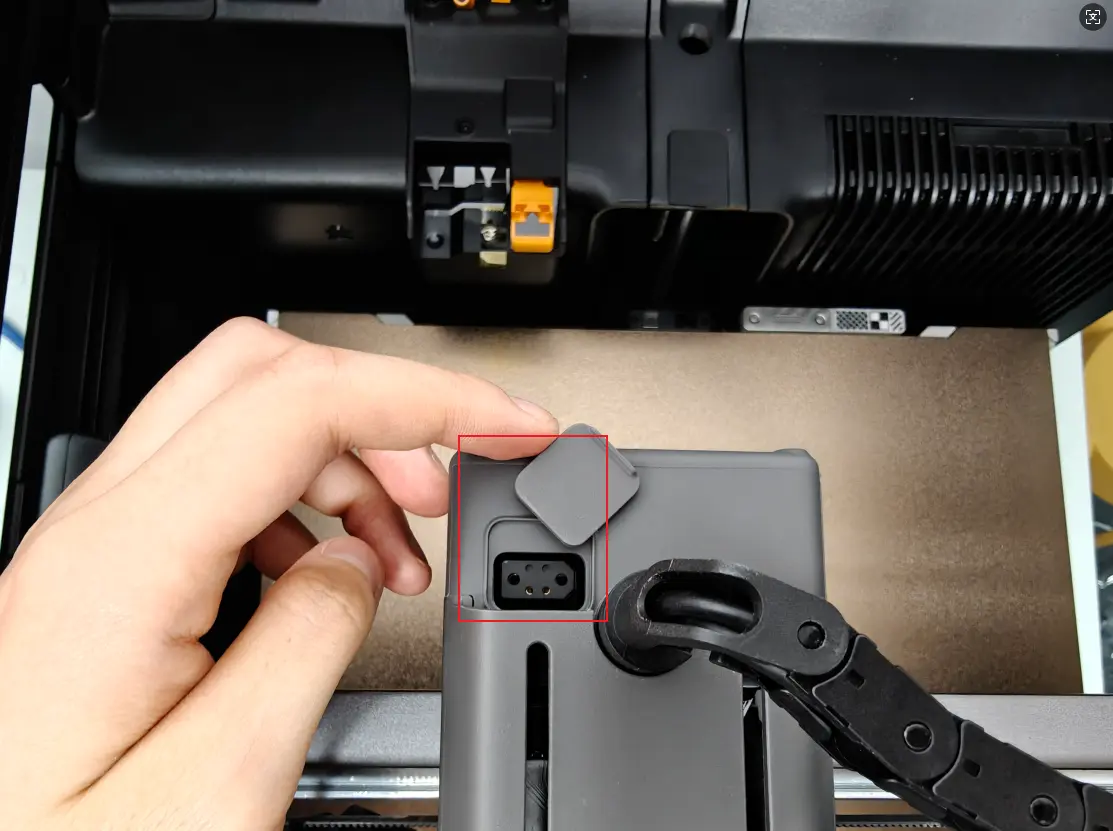

Bemærk: Hvis toolheaden ikke skal bruges i længere tid, anbefales det at dække den med en hætte for at undgå støvophobning.

Trin 3: Fjern dit hotend

Før du udskifter dit hotend, skal du kontrollere dets aktuelle temperatur for at undgå forbrændinger fra den høje varme.

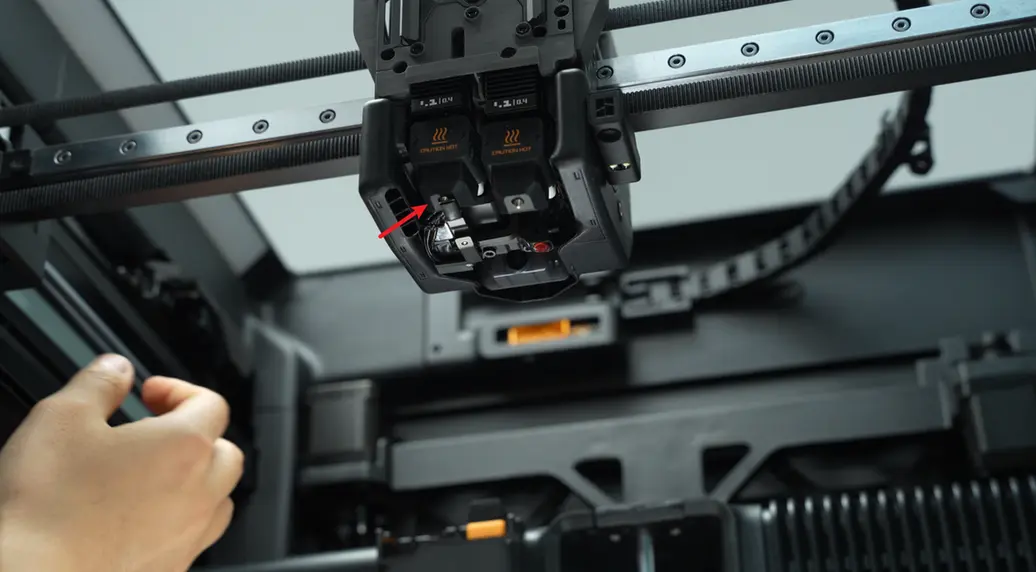

Dyseflowblokken sidder på løftearmen. Når du flytter armen, flytter flowblokken sig til venstre og højre. Hvis den er i vejen for induction hotend, skal armen flyttes først, så du undgår at bøje den ved et uheld, når du fjerner dit hotend.

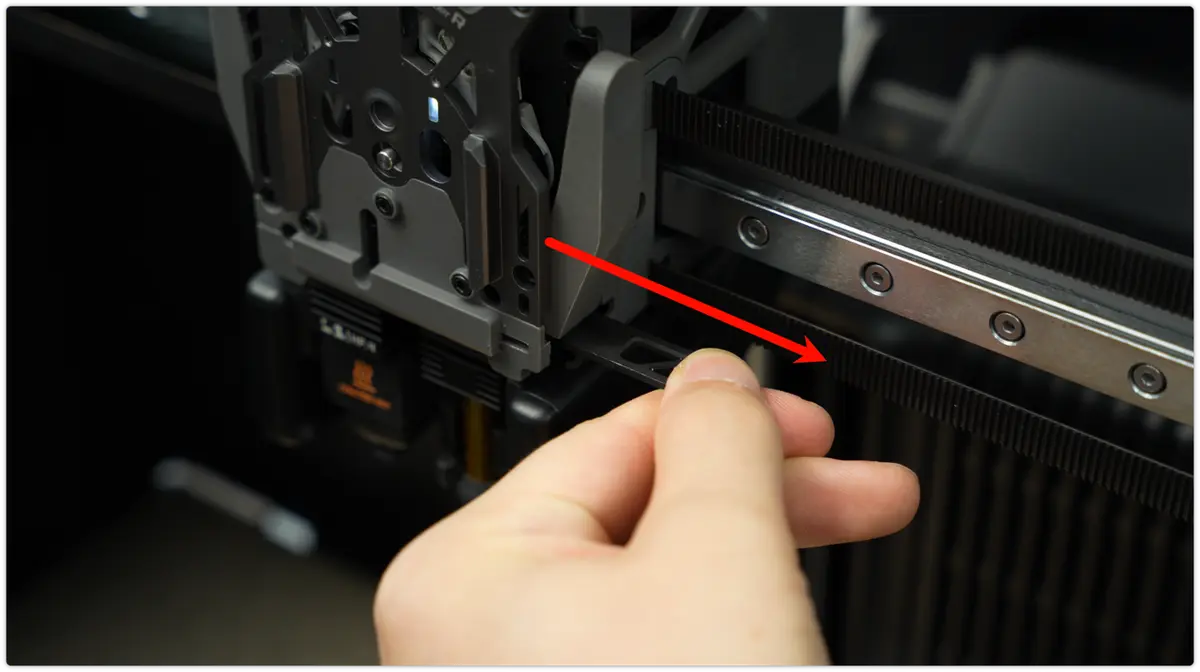

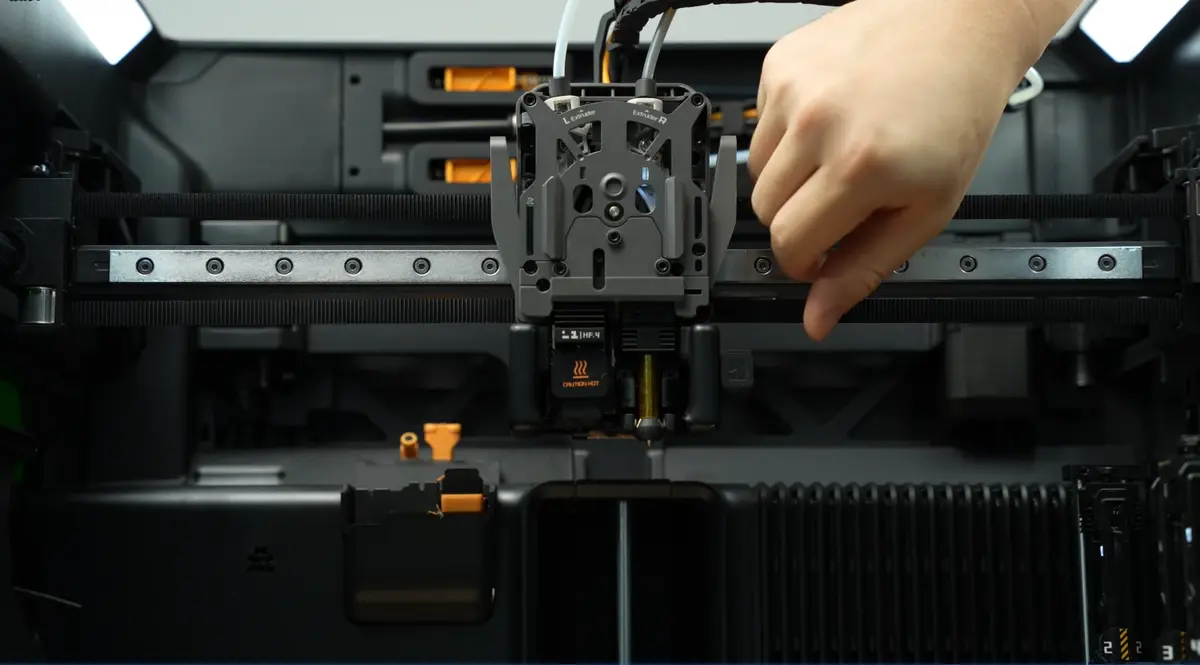

Træk hotend-låsen mod højre for at låse induction hotend op, klem derefter om dysespidsen, og træk den skråt ud for at fjerne induction hotend.

ℹ️Bemærk: Hvis filamentvedhæftning eller rester gør det svært at fjerne dit hotend fra varmebasen, kan du varme hotenden lidt op. Lirk den derefter forsigtigt løs med en pincet eller en skruetrækker. Tag varmebestandige handsker på, før du fjerner dit hotend. Efter afmontering bruger du en tang eller saks til at klippe eventuelt resterende filament af i toppen af hotenden, så den kan monteres korrekt igen.

Trin 4: Monter dit hotend

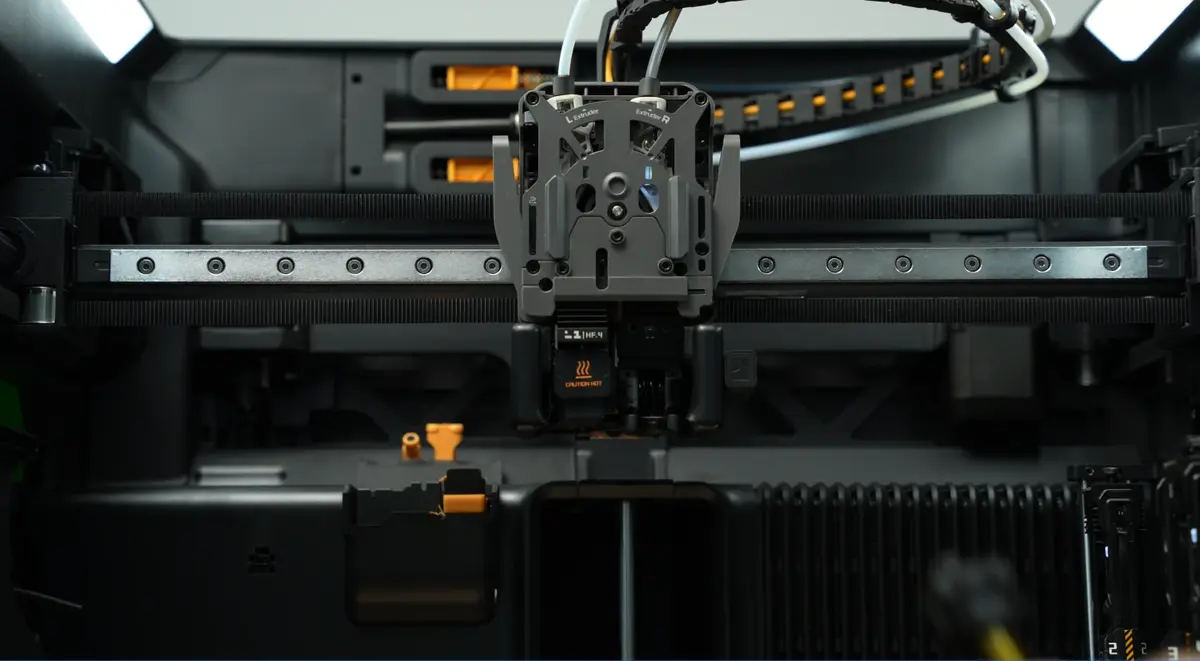

Skub hotend-låsen mod venstre som vist på diagrammet. Rok ved induction hotend med hånden. Hvis der ikke er slør, er induction hotend låst korrekt.

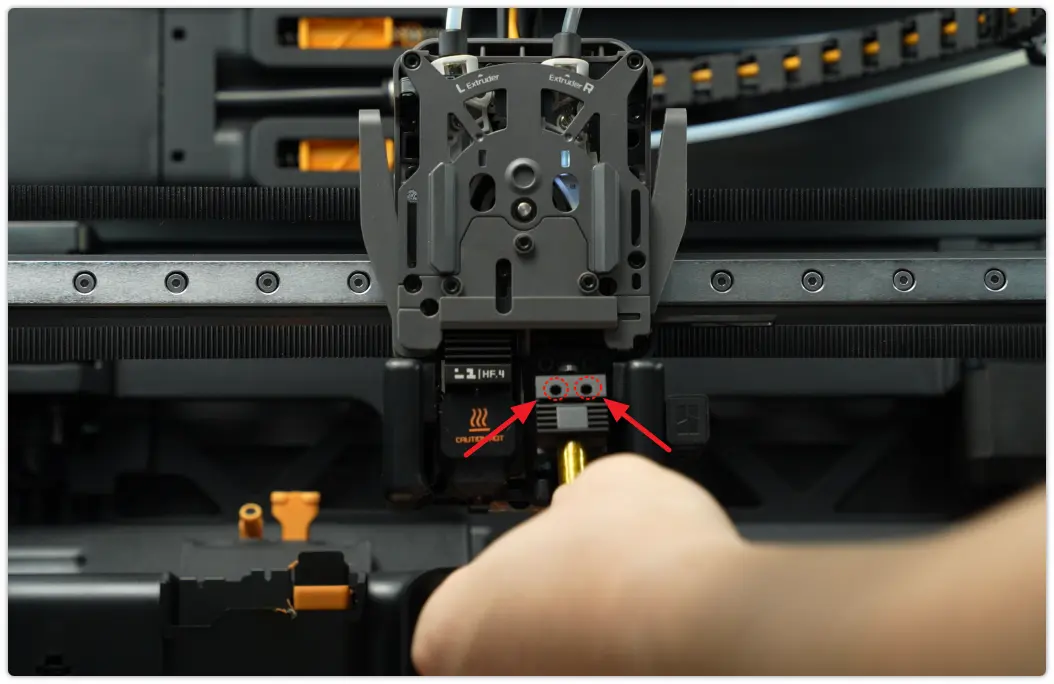

Forholdsregel: Enden af induction hotend med de to åbninger skal vende fremad, før du fastgør den.

Udskift induction hotend på Vortek-racket

Tryk på skærmknappen for at åbne siden med indstillinger for dyse og extruder. Tryk derefter på Hotends & Rack for at åbne indstillingssiden for hotend og hotend-rack.

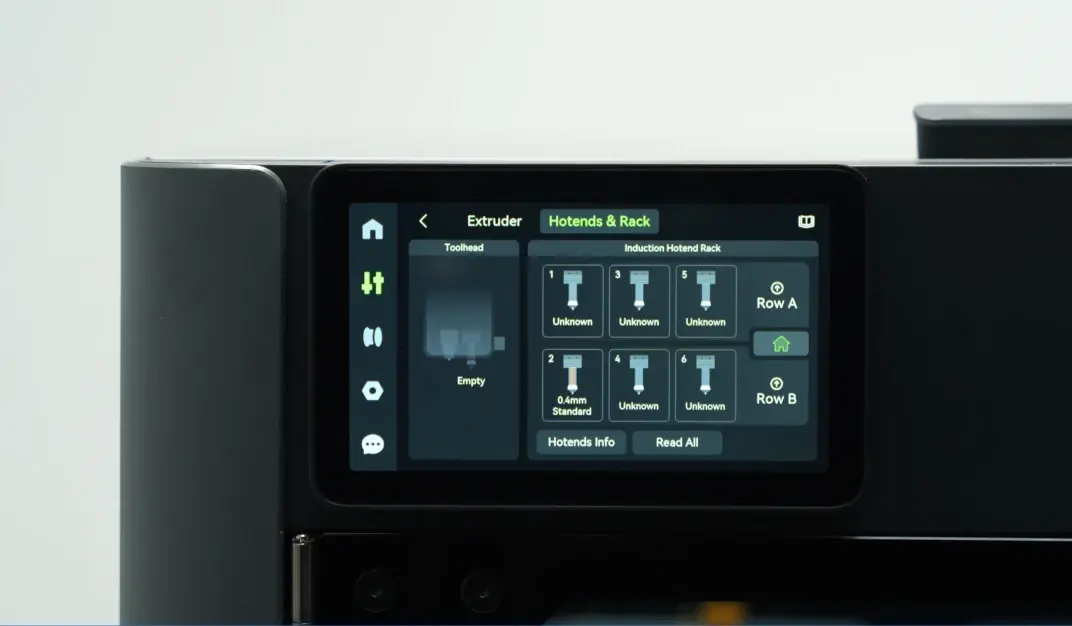

Klik på nummeret på det hotend, der skal udskiftes, på hotend-holderen, og klik derefter på knappen Uninstall. Toolheaden flytter automatisk til den hævede position.

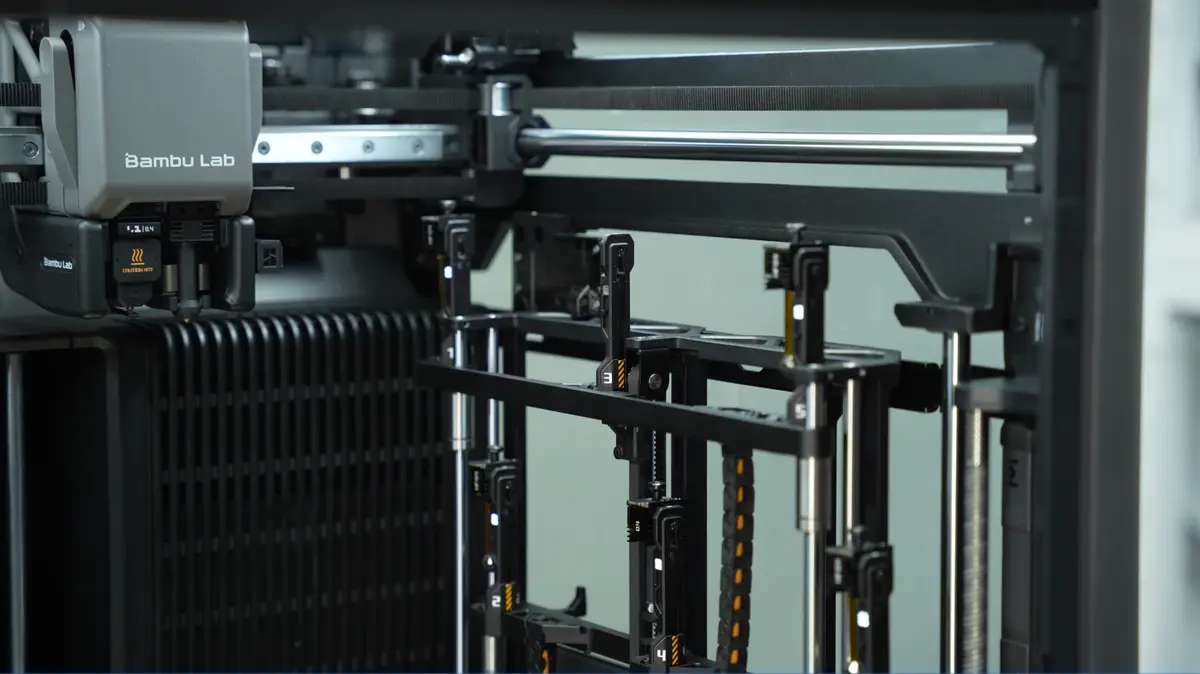

Fjern nu det hotend, der skal udskiftes, fra hotend-holderen med hånden, og udskift det med et nyt hotend.

Synkroniser dyseinformation på enheden

Hvis du har udskiftet dit hotend med et med en anden diameter eller af et andet materiale, skal du klikke på "Read" igen på Hotend & Rack-skærmen.

Kalibreringstrin efter arbejdet

Det anbefales at kalibrere printeren, når udskiftningen er færdig.

Kontrol af funktionen

Så længe dit hotend sidder fast og kan ekstrudere normalt, er det i orden.
