Sådan fjerner du knækket filament i AMS 2 Pro og H2D filamentslanger

Hvornår skal denne guide bruges?

• Brug denne guide, når du støder på fejlkode [0700 8004], som betyder, at AMS ikke kan trække filamentet tilbage, forudsat at du allerede har udelukket andre mulige årsager, som for eksempel forkert isat filament.

• Usædvanlige klikkende eller skurrende lyde. Disse lyde fra feederen kan tyde på, at AMS 2 Pro har svært ved at skubbe filamentet igennem.

• Synlige filamentrester i AMS 2 Pro-slangerne eller i PTFE-slangen fra AMS 2 Pro til H2D.

Nødvendigt værktøj

• H2.0 unbrakonøgle
• Erstatnings-PTFE-slange. Du kan købe den i Bambu Lab-butikken.
• Et lille stykke filament

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører noget vedligeholdelsesarbejde på printeren og dens elektronik, herunder ledninger til toolheadet, for hvis printeren er tændt under sådanne opgaver, kan det forårsage en kortslutning, der kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du blive nødt til at skille nogle dele ad, herunder hotenden. Det kan blotlægge ledninger og elektriske komponenter, som potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andet metal eller andre elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke for printeren og afbryde den fra strømkilden, før du udfører noget vedligeholdelsesarbejde. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til at følge denne guide, kan du oprette en ny sag på vores supportside, og vi gør vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fejlsøgningsguide

Det første trin er at finde den præcise del, hvor filamentet sidder fast. Tjek printerens skærm eller Bambu Studio for fejl, som for eksempel “filament knækket i banen” eller HMS-koder, særligt 0700-2000-0002-0003 eller [0700 8004]. Notér den AMS 2 Pro-plads (1–4) med en rød LED, og undersøg PTFE-slangen fra AMS-udløbet til H2D filamentbufferen eller toolheadet for synlige filamentstykker samt AMS-slangerne indeni. De mulige steder, hvor filamentet kan knække, omfatter:

• PTFE-slangen fra AMS 2 Pro til H2D-printeren
• AMS 2 Pro-slangerne
• H2D'ens dobbelt-extruder

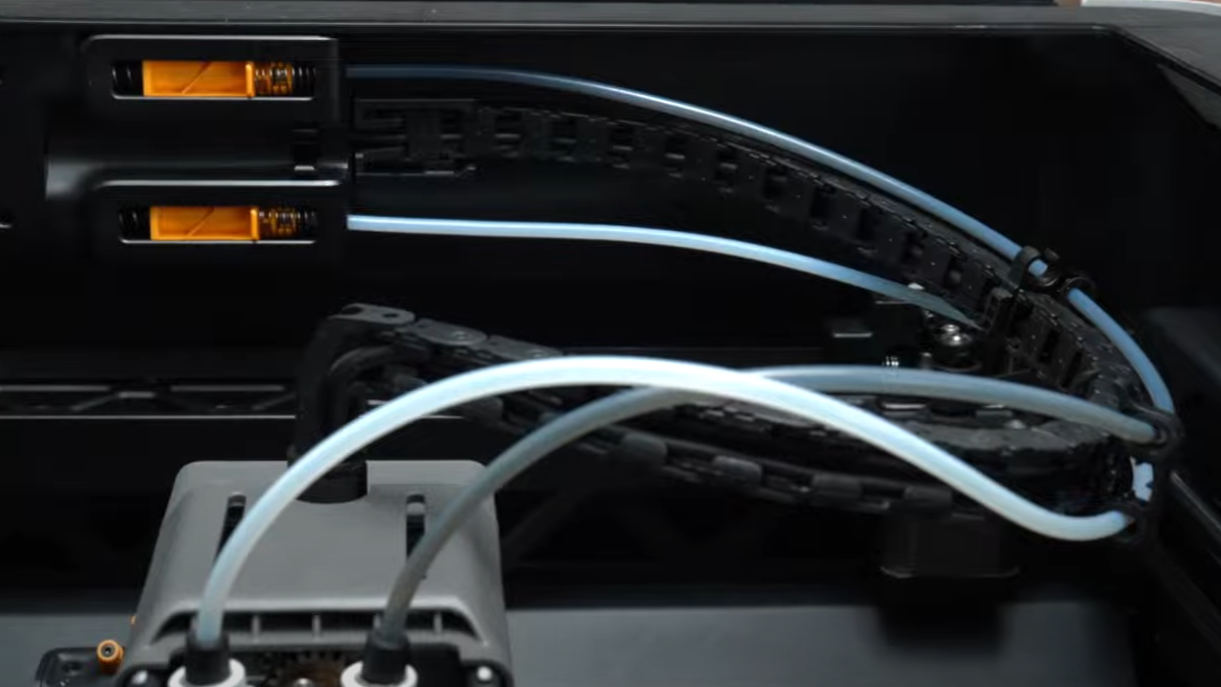

Fjernelse af fastsiddende filament fra PTFE-slangerne mellem AMS 2 Pro og H2D-printeren

Hvis filamentet er knækket inde i PTFE-slangen, der løber fra AMS 2 Pro til H2D-printeren, skal du fjerne og rense slangen.

Trin 1: Fjern slangerne

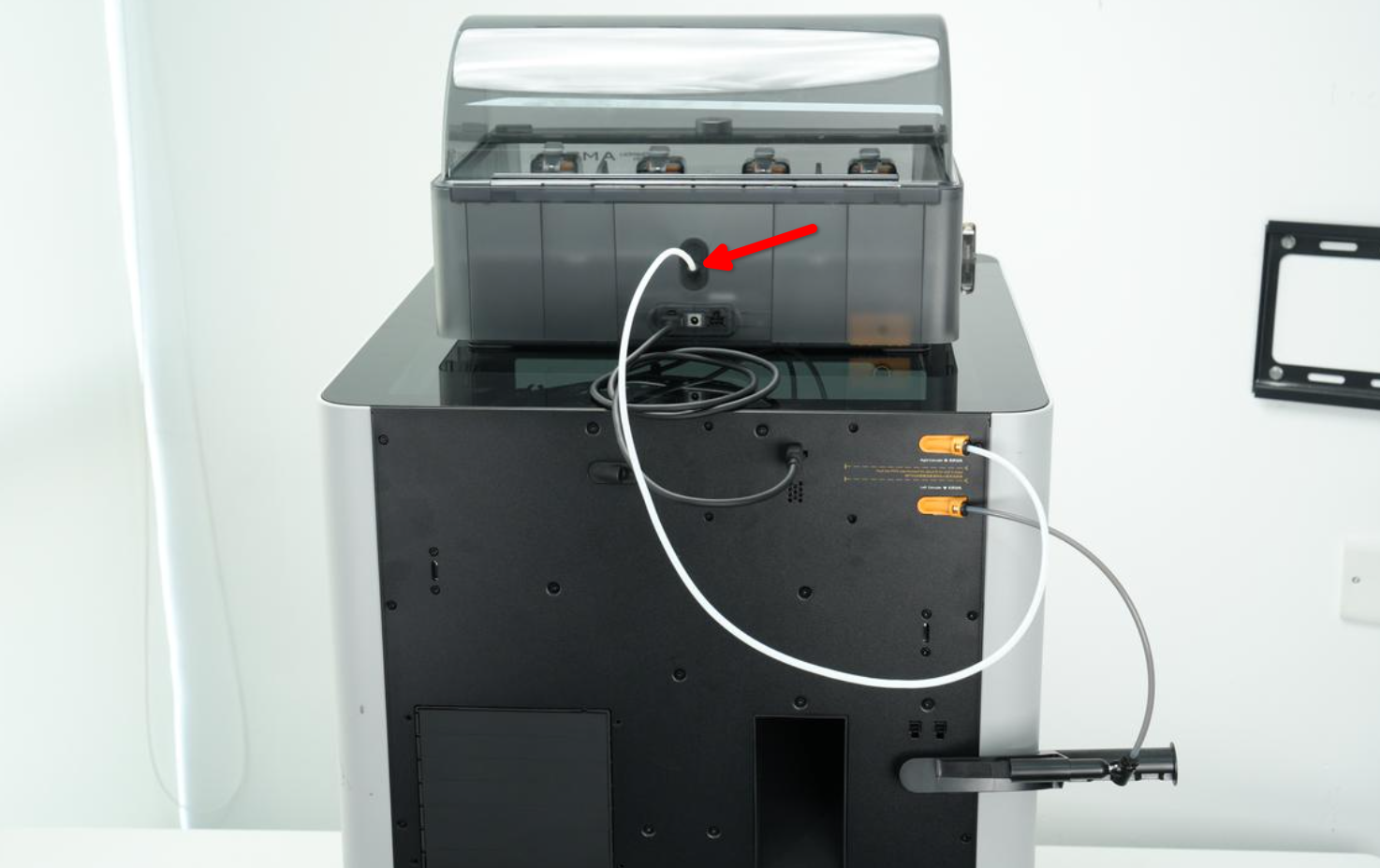

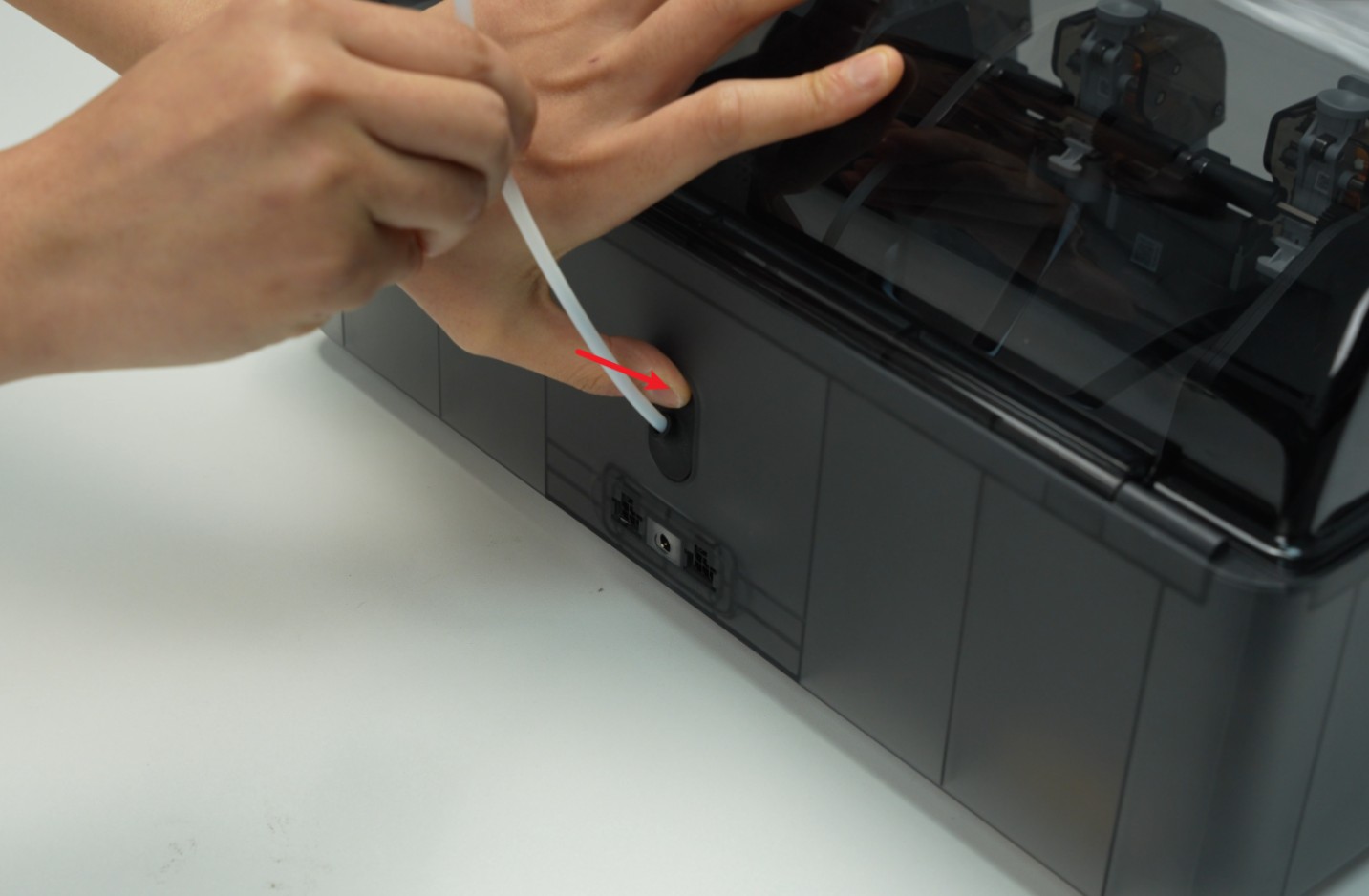

Start med at fjerne filamentet fra bagsiden af AMS 2 Pro. Tryk på den sorte del med den ene hånd, mens du trækker slangen ud med den anden.

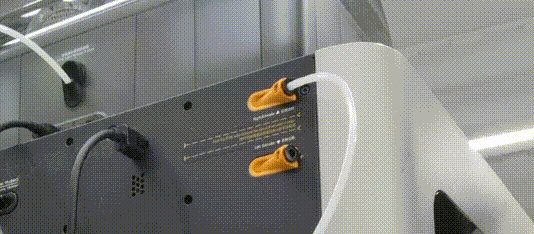

Fjern derefter slangerne fra H2D-siden. Det gør du ved at trykke på den sorte yderring på den pneumatiske kobling, hvorefter du låser op og trækker PTFE-slangen ud.

Trin 2: Frakobl PTFE-slangerne inde i kammeret

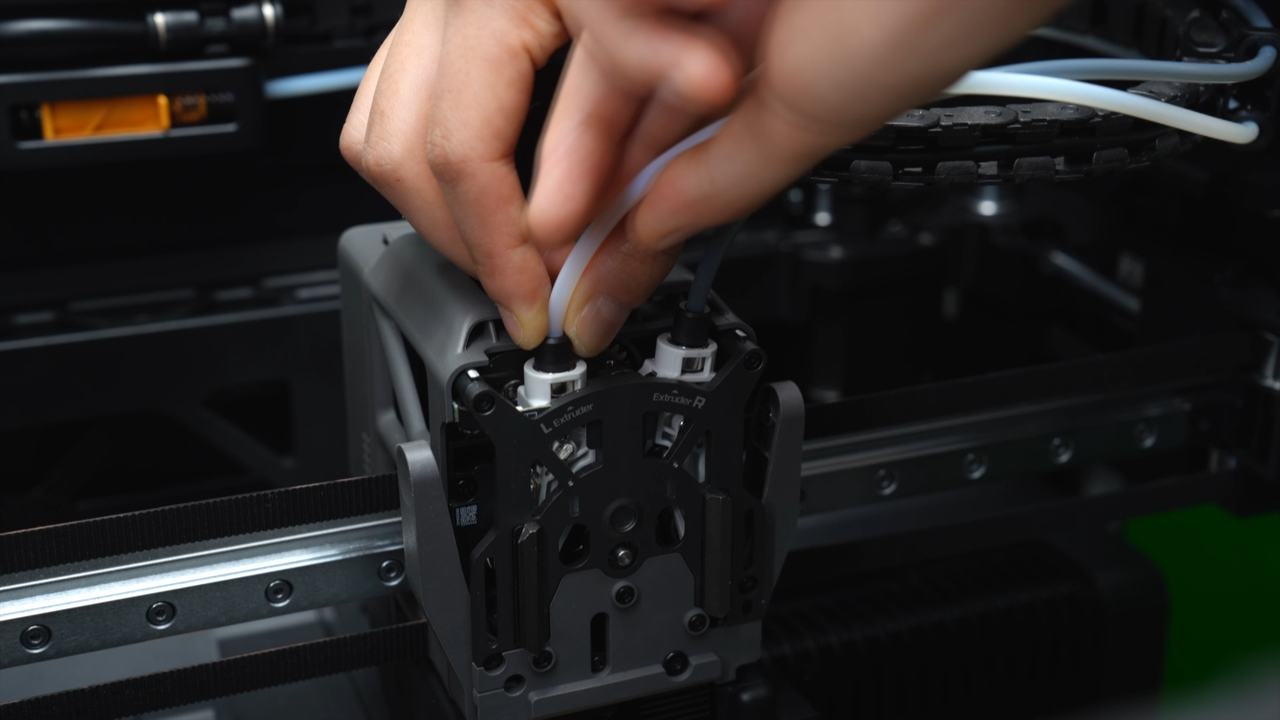

Tryk på den sorte yderring for at låse de to koblinger over extruderen op.

Trin 3: Frakobl slangerne fra bufferen

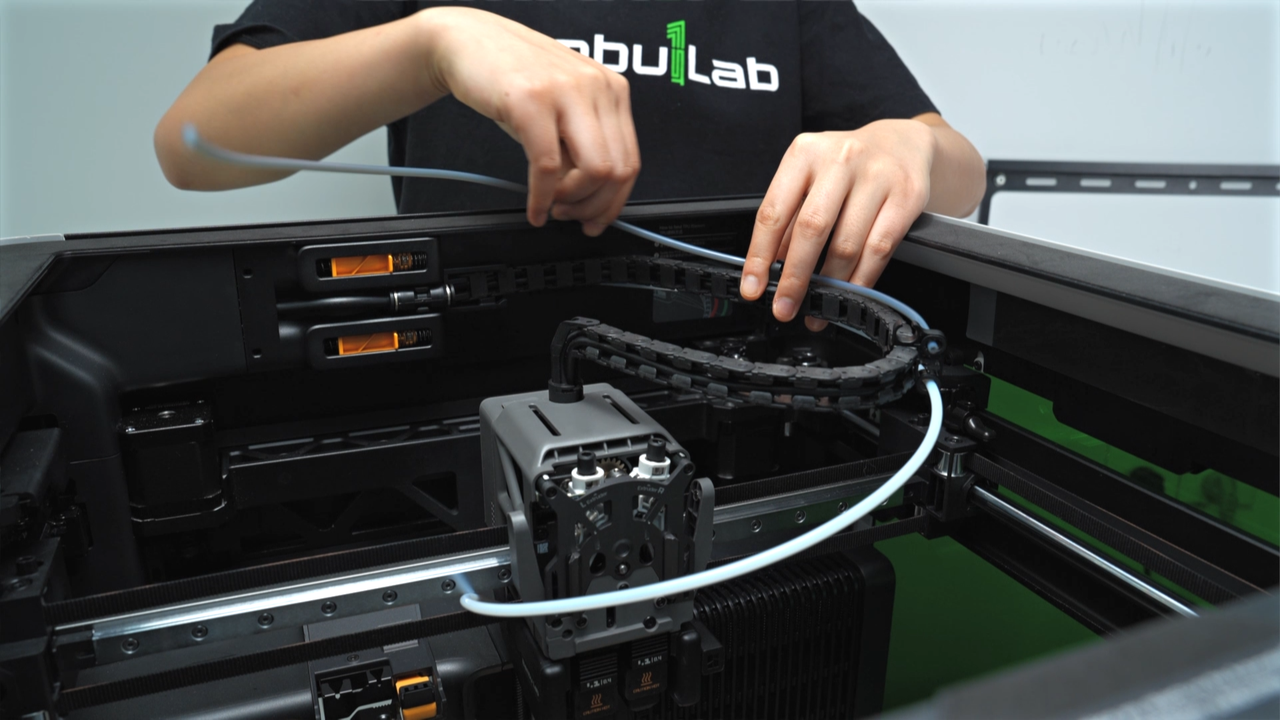

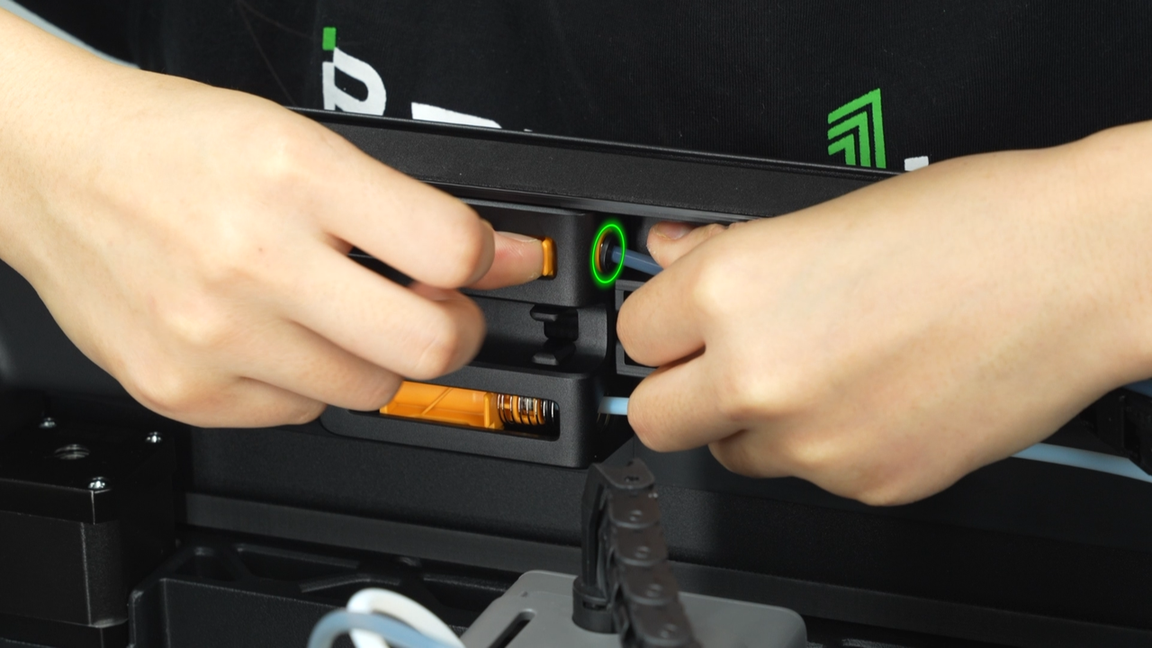

Tryk på den sorte yderring for at låse de to koblinger op i den øverste og nederste ende af bufferen. Den øverste kobling kan skubbes til højre for nemmere at låse op. Træk derefter de to PTFE-slanger ud i venstre og højre side.

Trin 4: Skub det knækkede filament ud

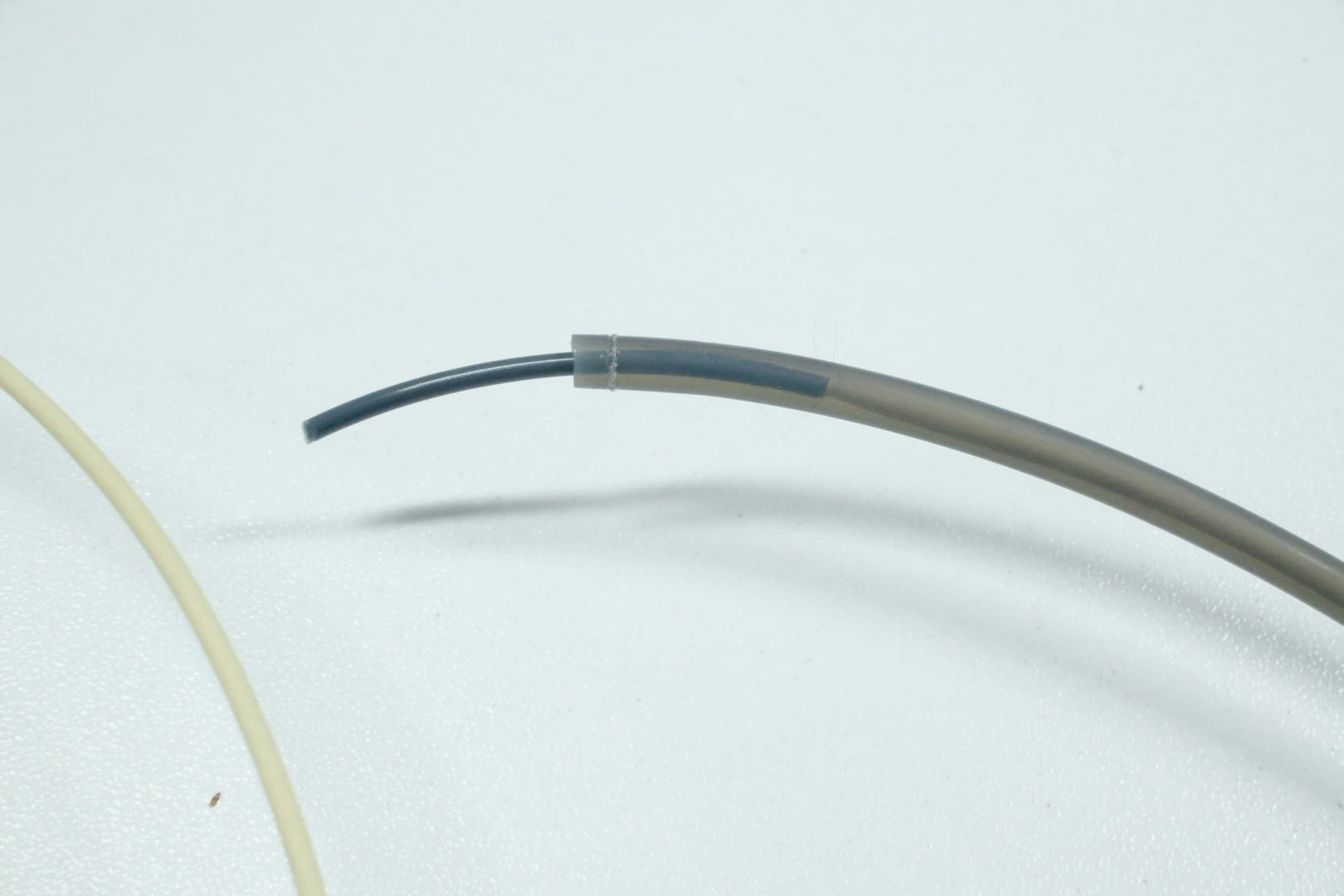

Brug et langt stykke filament til at skubbe det knækkede filament ud af slangen fra den ene ende til den anden.

Trin 5: Tilslut slangerne igen

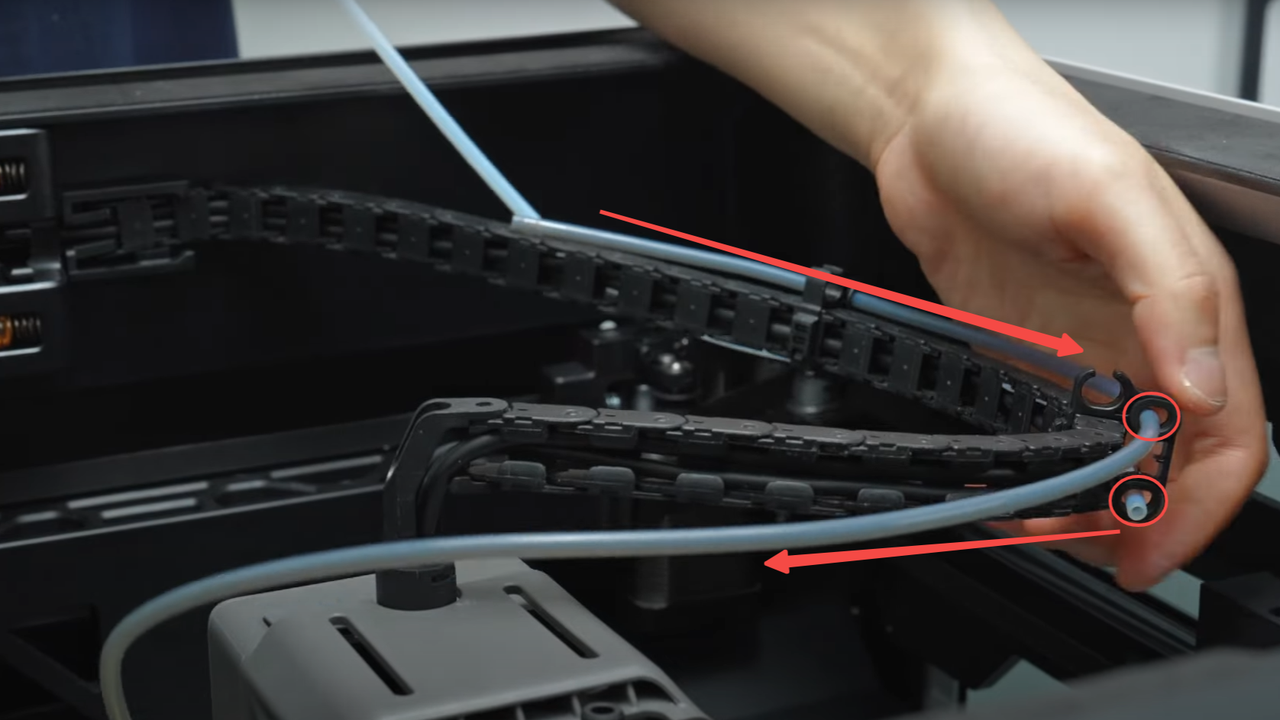

Når du har fjernet det knækkede filament, sætter du PTFE-slangerne på plads igen. Før de to PTFE-slanger gennem hullerne i siden af kabelkædens spænde.

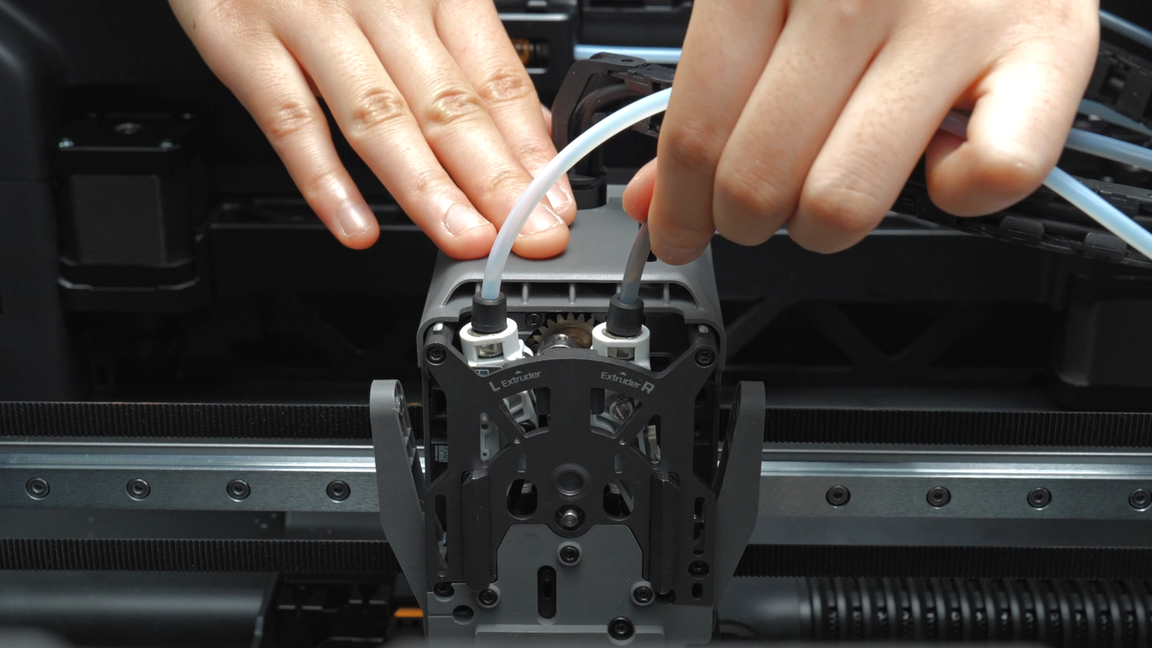

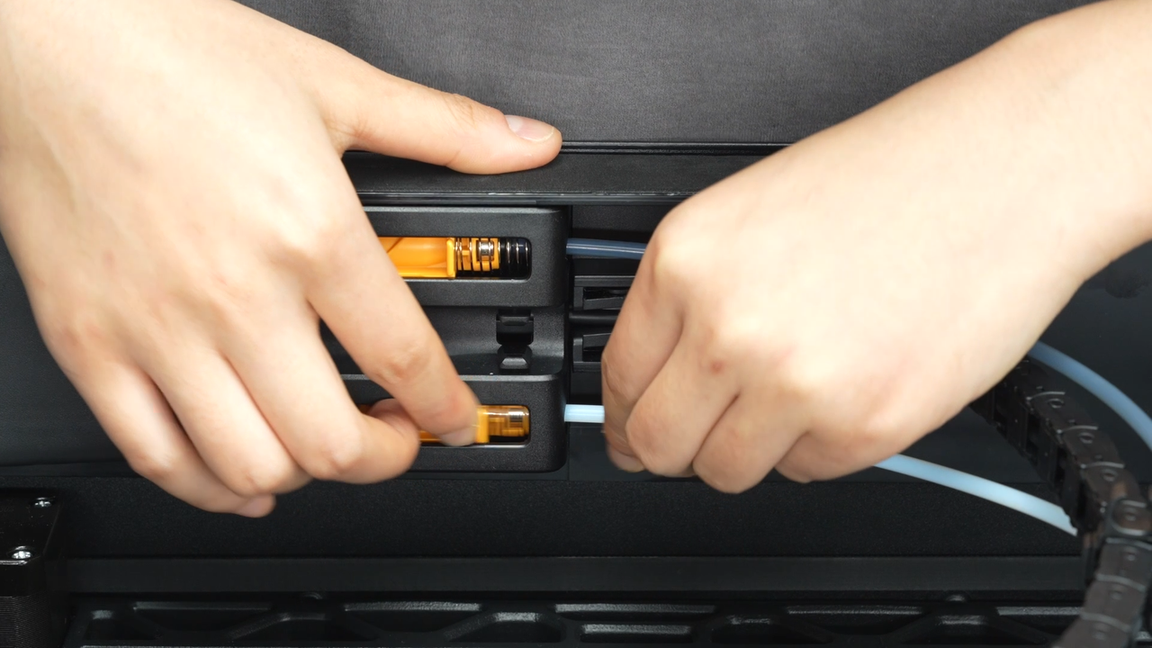

Tilslut PTFE-slangerne til AMS 2 Pro, filamentbufferen og H2D-toolheadet igen, og sørg for, at de sidder sikkert (skub, til de klikker på plads). Sæt nyt filament i, og test fremføringen.

Bemærk: PTFE-slangen over kabelkæden skal tilsluttes den højre extruder, og PTFE-slangen under kabelkæden skal tilsluttes den venstre extruder.

Disse slanger kan blive slidt med tiden, hvilket kan føre til øget friktion og en større risiko for, at filamentet knækker indeni. Du bør efterse dem grundigt. Hvis de er slidt op, kan du købe nye i Bambu Lab-butikken.

Hvis filamentet er knækket inde i extruderen, skal du skille den ad og fjerne det fastsiddende filament og derefter samle den igen. Se guiden om adskillelse og samling af H2D-extruderen for at lære hvordan. Guiden Sådan tjekker du, hvilken del der er tilstoppet i H2D er også en god hjælp.

Fjernelse af fastsiddende filament i AMS 2 Pro-filamentslangerne

Trin 1: Fjern slangerne

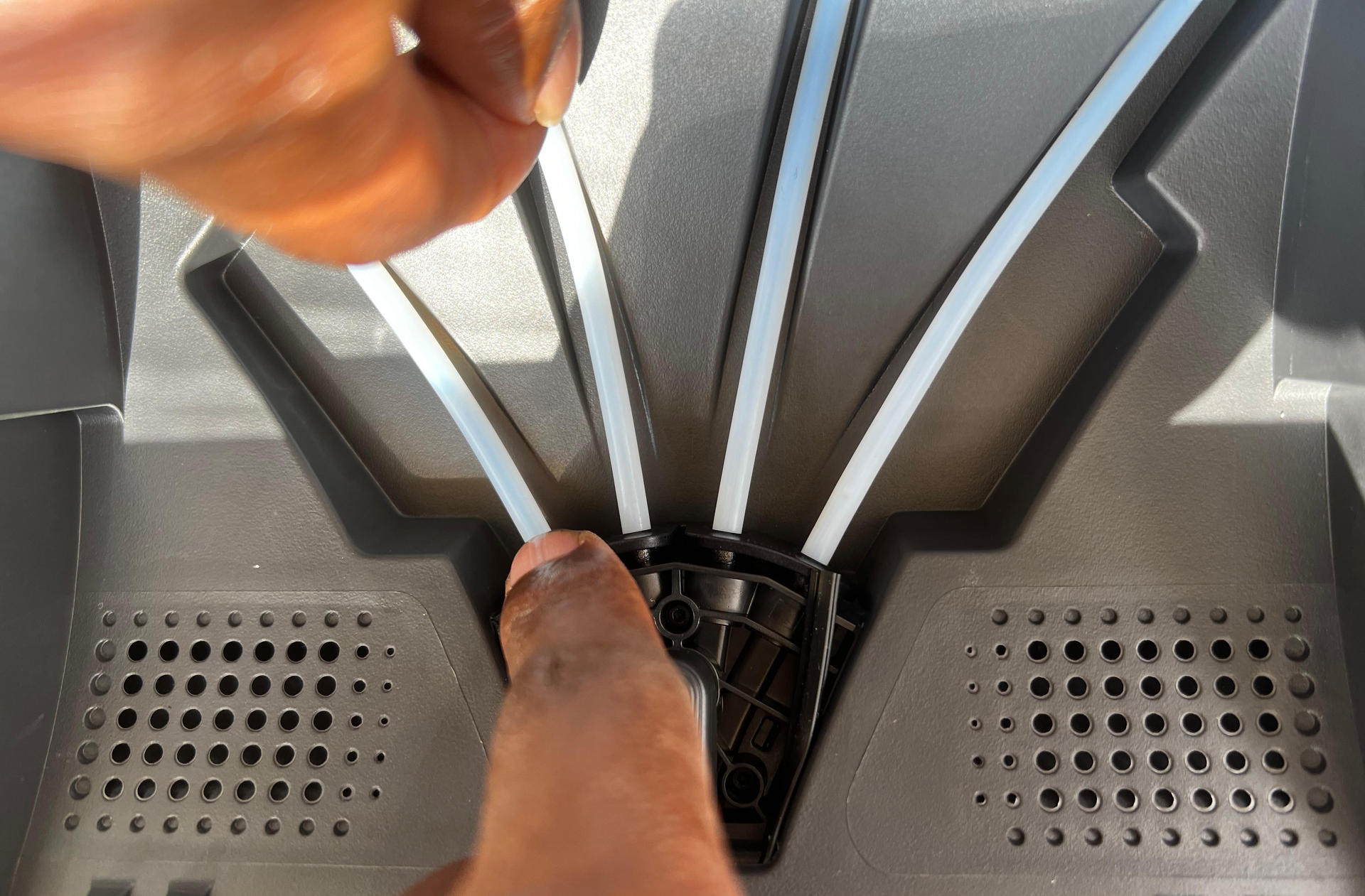

Lås filamentslangerne op ved at trykke på de sorte knapper med den ene hånd, og brug den anden til at trække slangen ud.

Trin 2: Før filamentet gennem feederen

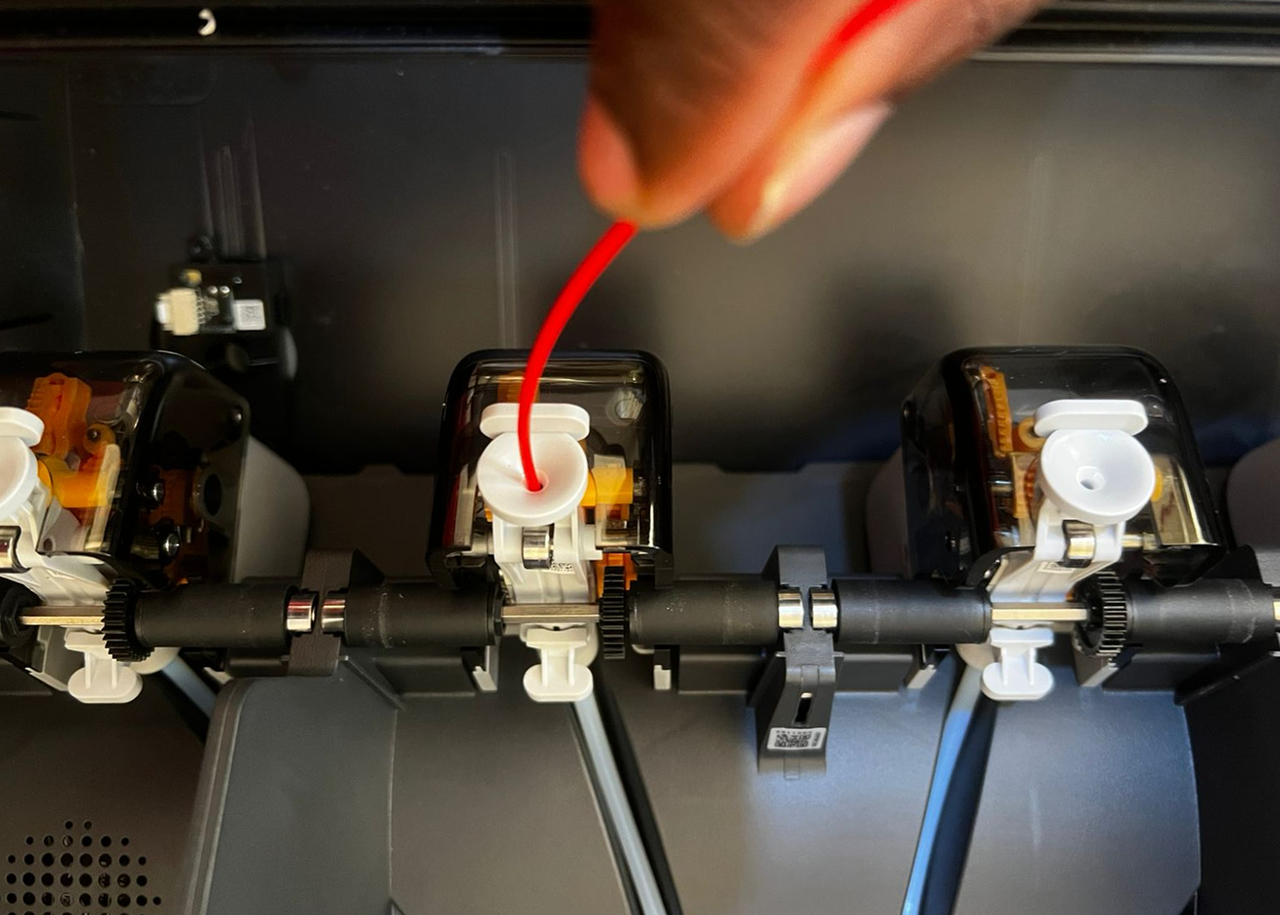

Før et lille stykke filament ind i feederen, indtil det går gennem slangen som vist nedenfor.

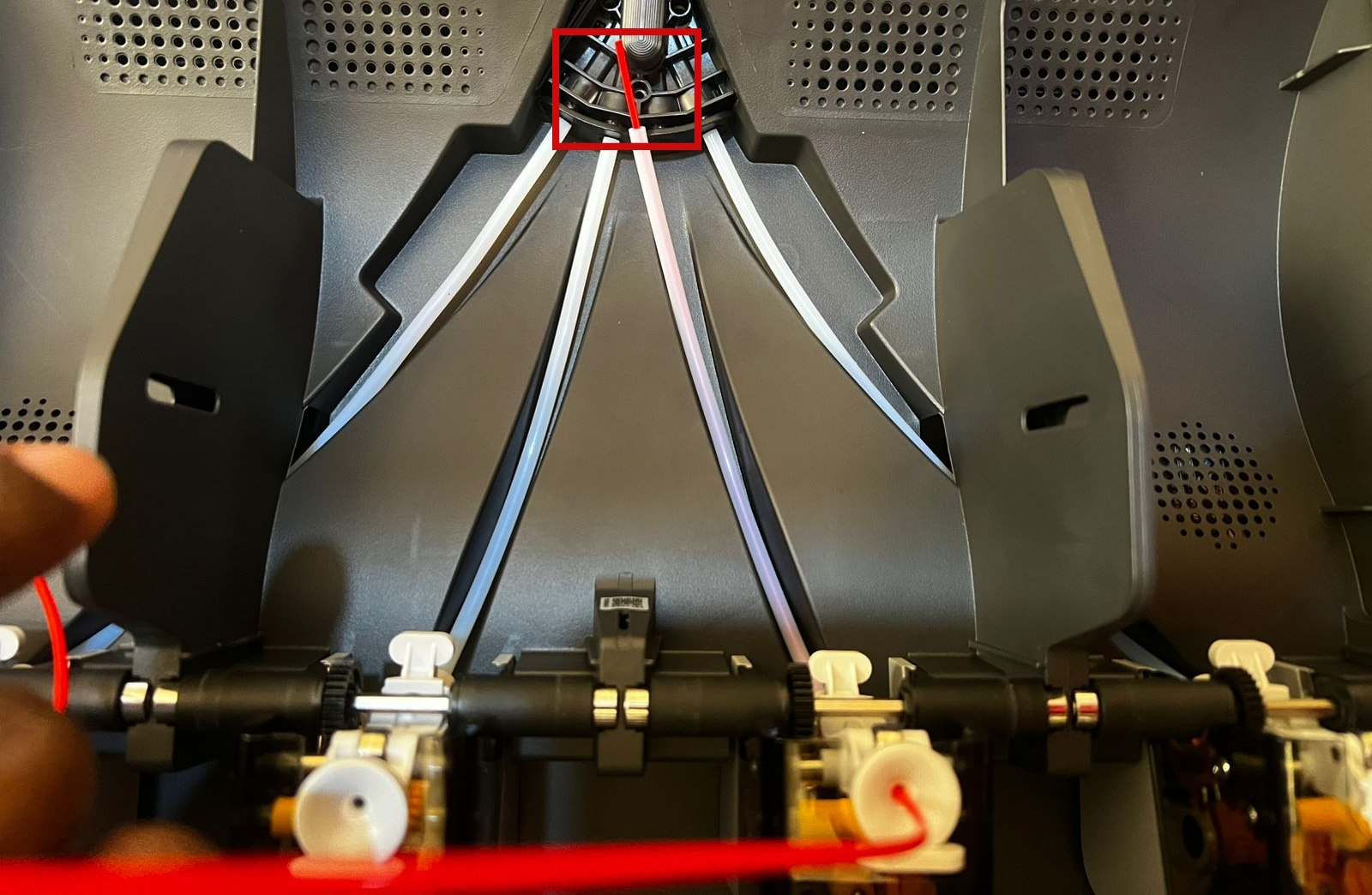

Eventuelt fastsiddende filament burde blive skubbet ud gennem PTFE-slangens åbning. Du skal måske prøve flere gange for at sikre, at alt er fjernet. Vær forsigtig undervejs for at undgå, at filamentet knækker igen. Når filamentet er helt fjernet, kan du gå videre med at samle delene igen.

Trin 3: Sæt slangerne tilbage

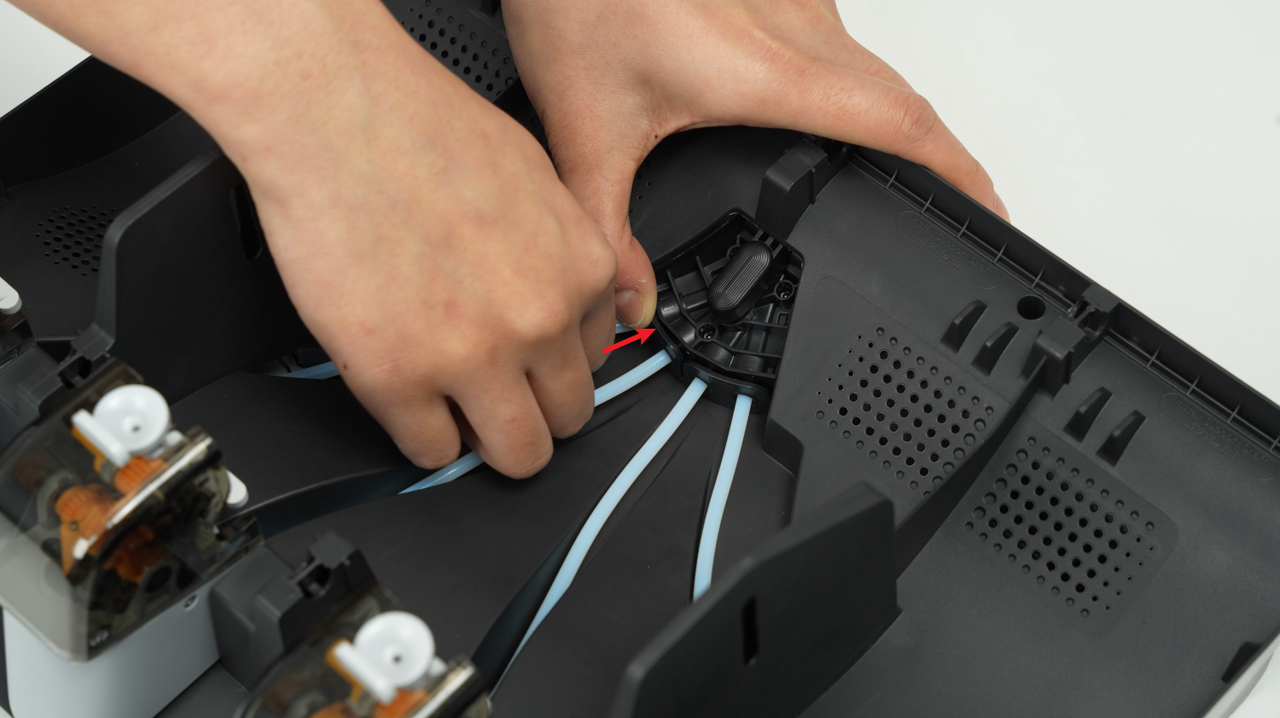

Sæt slangerne tilbage i deres oprindelige pladser.

Hvis filamentet knækker inde i den interne hub, er det nødvendigt at skille den ad, efterse den og rense den.

Fjernelse af filament, der sidder fast inde i den interne hub

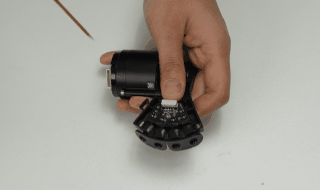

Trin 1: Få adgang til den interne hub

For at få adgang til den interne hub skal du skille AMS 2 Pro ad. Se guiden om adskillelse og samling af AMS 2 Pro for at lære hvordan. Følg trinene i den guide indtil trin 7 (fjernelse af filament-hubben).

Trin 2: Rens den interne hub

Når du har fået adgang til den interne hub, skal du rense den for eventuelt fastsiddende filament indeni. Se guiden om rensning af filament-hubben for at lære hvordan.

Hvis der ikke er noget materiale inde i den interne hub, men den stadig registreres som havende materiale (typisk vist ved, at feederen på den tilsvarende plads ikke har filament isat, mens det røde lys lyser konstant), kan det skyldes, at den indvendige magnet ikke fjedrer tilbage uden problemer.

Trin 3: Tjek den indvendige magnet

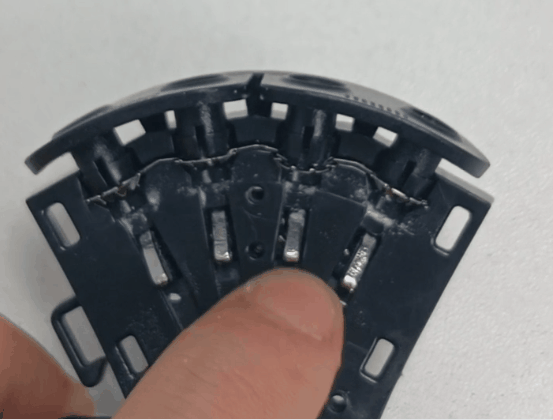

Tjek, at alle fire indvendige magneter fjedrer tilbage uden problemer.

Du bør også tjekke deres retning og sikre, at de vender korrekt, og de må ikke vise tegn på slid.
Når du har løst ovenstående problemer, samler du komponenterne igen.

Fjernelse af filament knækket i extruderen

Hvis filamentet er knækket og sidder fast i extruderen, skal du skille den ad, rense den og samle den igen. Se guiden om adskillelse og samling af H2D-extruderen for trinvise instruktioner. Du kan også bruge guiden Sådan tjekker du, hvilken del af H2D der er tilstoppet til at finde, hvor filamentet sidder fast i extruderen.

Bekræft funktionen

• Sørg for, at filamentet kan loades igen, og at printeren genoptager udskrivningen uden fejl.

Mulige årsager og løsninger på, at filament knækker i AMS 2 Pro

1. Filament af lav kvalitet: Sprødt eller ikke-godkendt filament knækker let. Vi anbefaler at bruge Bambu Lab-filament for pålidelighed.

2. Udsættelse for fugt: Vådt filament knækker lettere. Hold spolerne tørre, eller brug AMS'ens tørrefunktion.

3. Manuel loading/unloading: Forkert håndtering kan få filamentet til at knække. Load og unload altid via 3D-printerens skærm.

4. Beskadiget PTFE-slange: En slidt slange øger risikoen for knæk. Hvis du ser tegn på slid, skal du udskifte den. Du kan købe en ny i Bambu Lab-butikken.
