Udskift AP-kortet i H2D Pro

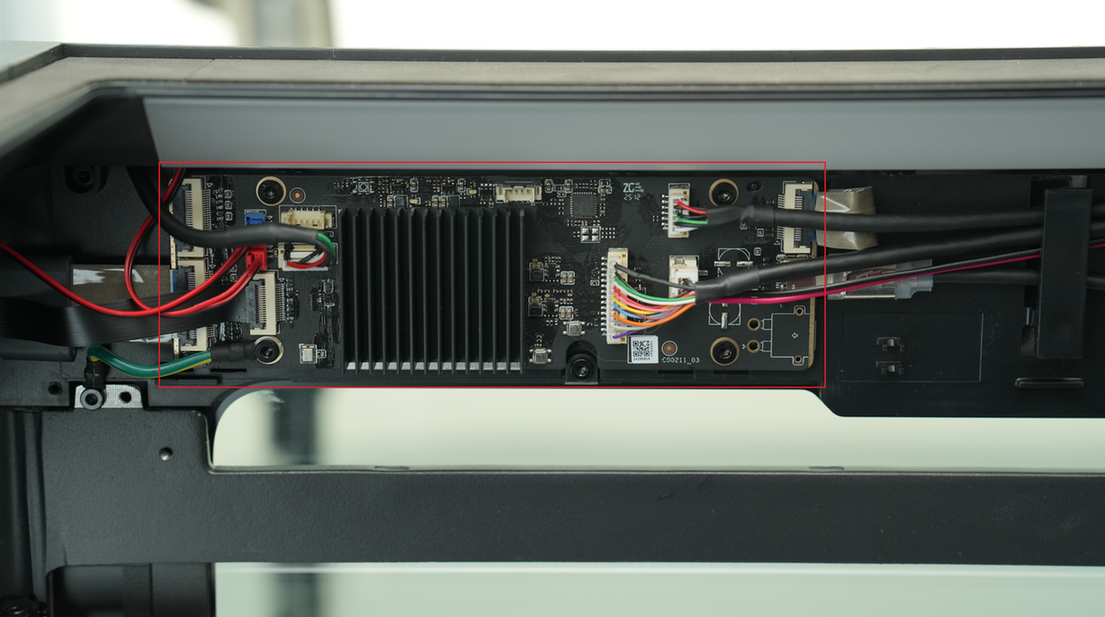

AP-kort

AP-kortets fulde navn er Application Processor Main Board, som er den processorenhed, der håndterer informationsudvekslingen i printeren. Det giver printeren et selvstændigt driftsmiljø og understøtter alle de systemfunktioner, printerens applikationer kræver, herunder hukommelsesstyring, systemfirmware, grafikbehandling og multimediedekodning.

Reservedelene til AP-kortet omfatter:

1. AP-kort * 1

2. BT3x5-skruer, der bruges til at fastgøre AP-kortet * 4

Hvornår skal det bruges

Det er nødvendigt at kontakte Bambu Labs tekniske support for at afgøre, om problemet med printeren skyldes AP-kortet.

Nødvendigt værktøj og materialer

1. Nyt AP-kort

2. H2.0 unbrakonøgle

Specifikationer og antal skruer, der kræves til at udskifte AP-kortet i H2D (det anbefales at opbevare de afmonterede skruer omhyggeligt for at undgå at miste dem):

Specifikation	Billede	Anvendelse	Placering		Antal
BT2.6x8		Fastgør dækslet til AP-kortet			1
BT3x5		Fastgør AP-kortet			4

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører noget vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og ledninger til toolheadet. At udføre opgaver med printeren tændt kan resultere i en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at skille dele ad, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de berører hinanden, andet metal eller andre elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Har du bekymringer eller spørgsmål til at følge denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Vigtig bemærkning:
Når det nye serienummer (SN) er registreret, bliver det gamle SN ugyldigt, og det gamle AP-kort kan ikke længere registreres eller bindes.

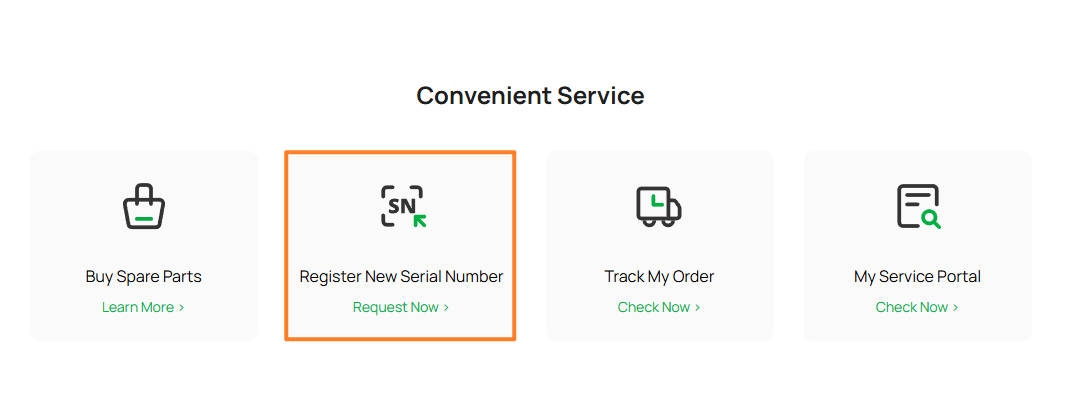

For maskiner, hvor AP-kortet er blevet udskiftet, kan binding ikke udføres, da det nye SN ikke er registreret. Vi anbefaler, at du springer bindingsprocessen over ved den første opstart for at teste, om udskiftningen løste problemet (medmindre du fejlsøger netværksproblemer). Når du har bekræftet, at maskinen fungerer korrekt, kan du registrere det nye serienummer (SN) ved at logge ind på Bambu Labs officielle hjemmeside eller kontakte Bambu Labs kundeservice for at få det registreret.

Afmonter AP-kortet

Trin 1: Sluk for strømmen

Når du har slukket for printeren, skal du trække strømkablet ud og fjerne glasdækpladen.

Trin 2: Fjern dækslet til AP-kortet

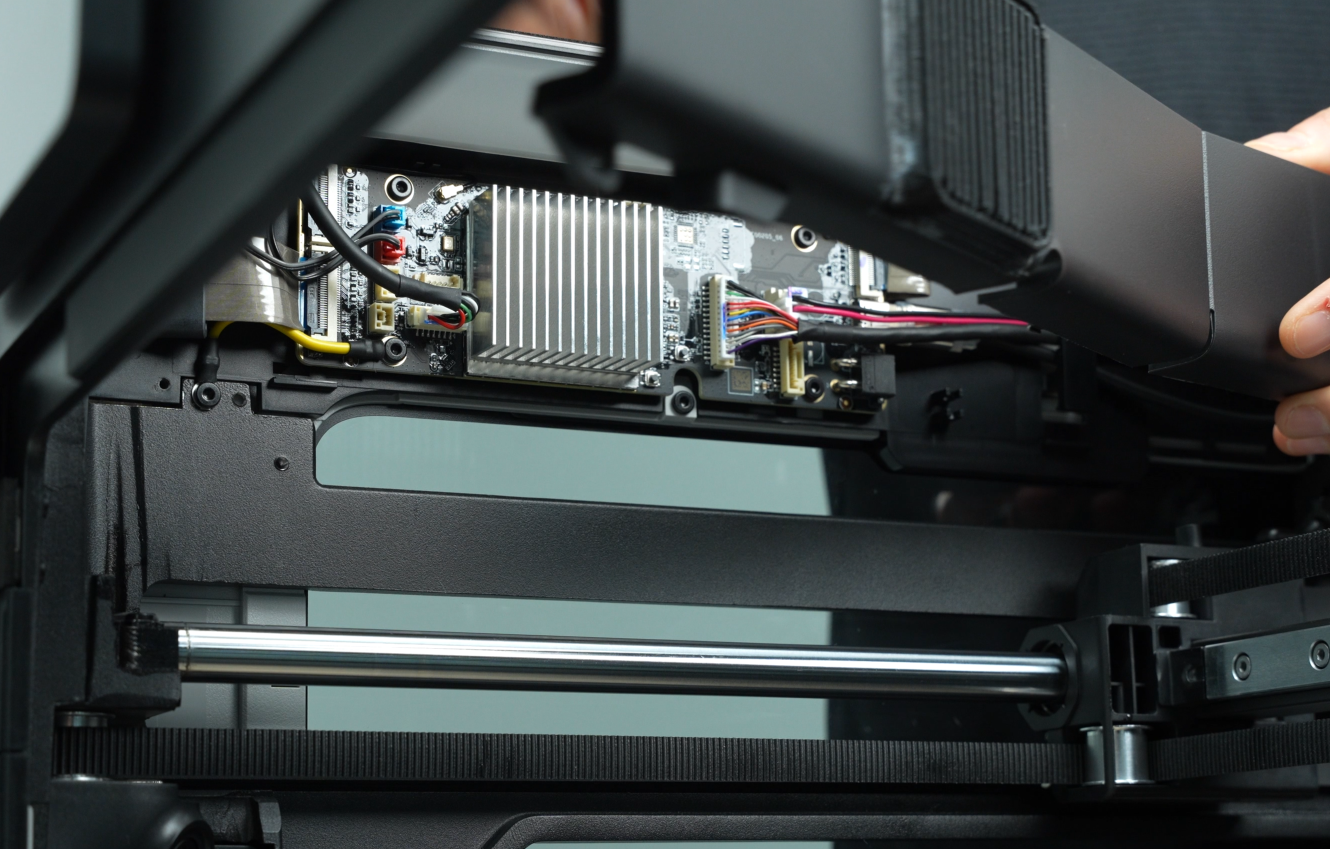

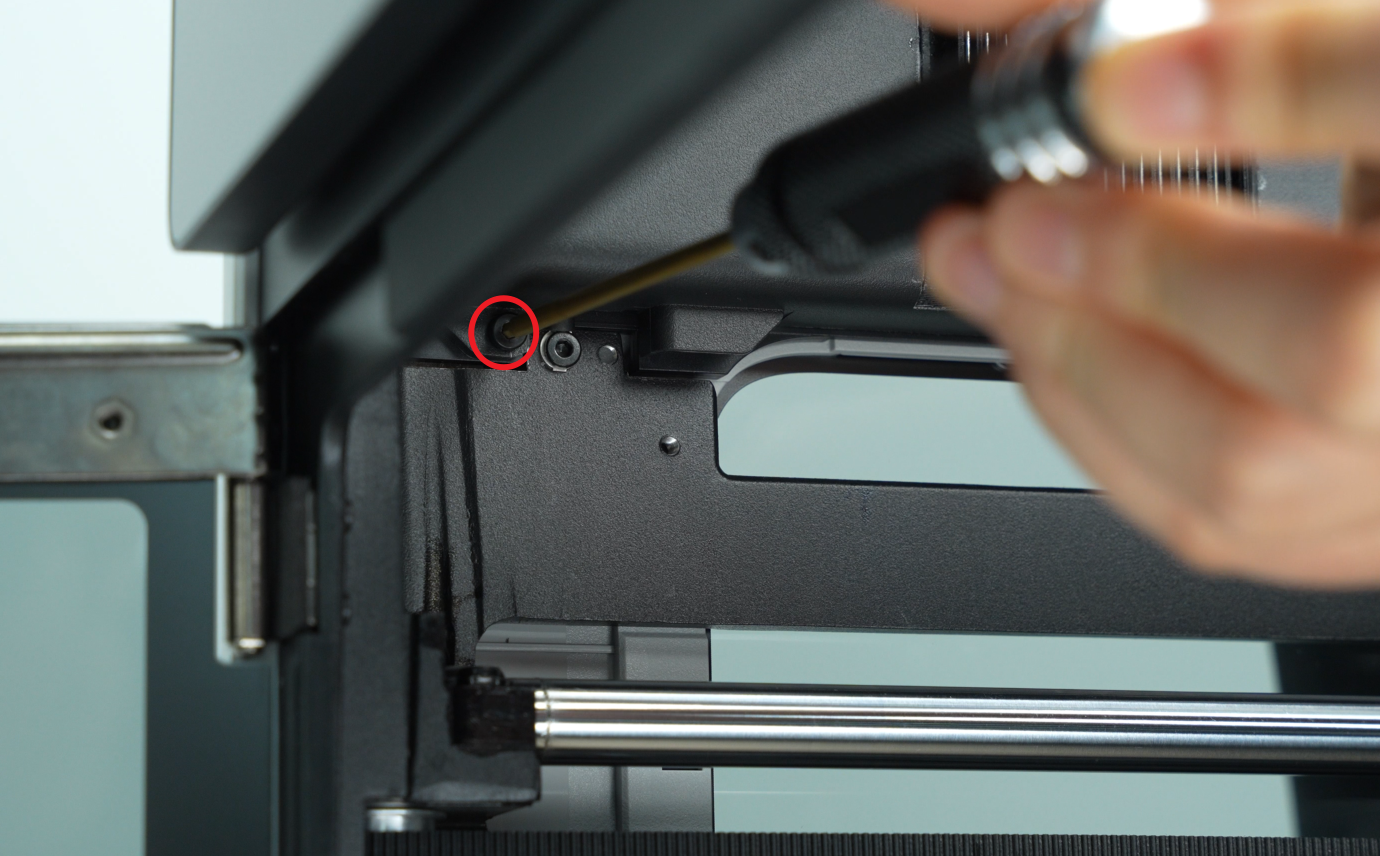

1. Brug en H2.0 unbrakonøgle til at løsne 1 fastgørelsesskrue (BT2.6x8), og åbn dækslet til AP-kortet.

Hvis du har svært ved at fjerne dækslet til AP-kortet, kan du se de relevante videotrin i denne wiki for at udføre handlingen.

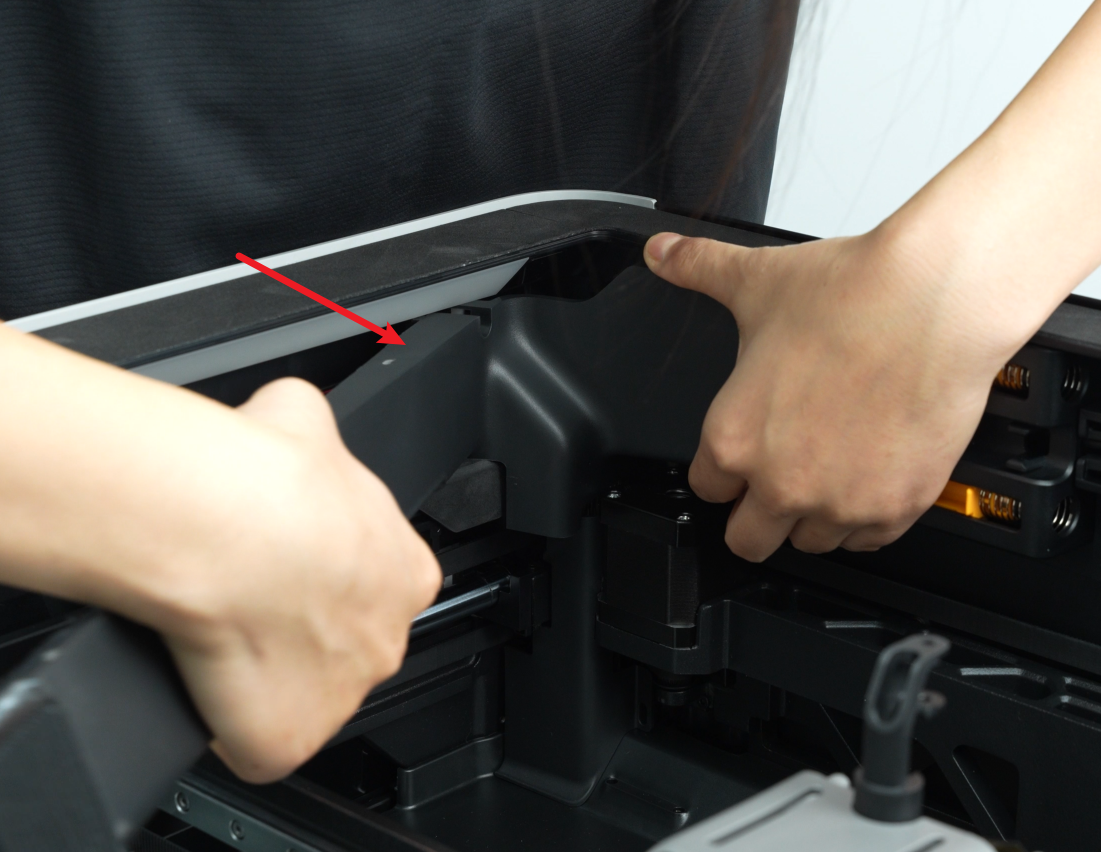

2. Fjern dækslet til AP-kortet fra siden nær den forreste dør.

Trin 3: Frakobl kablerne

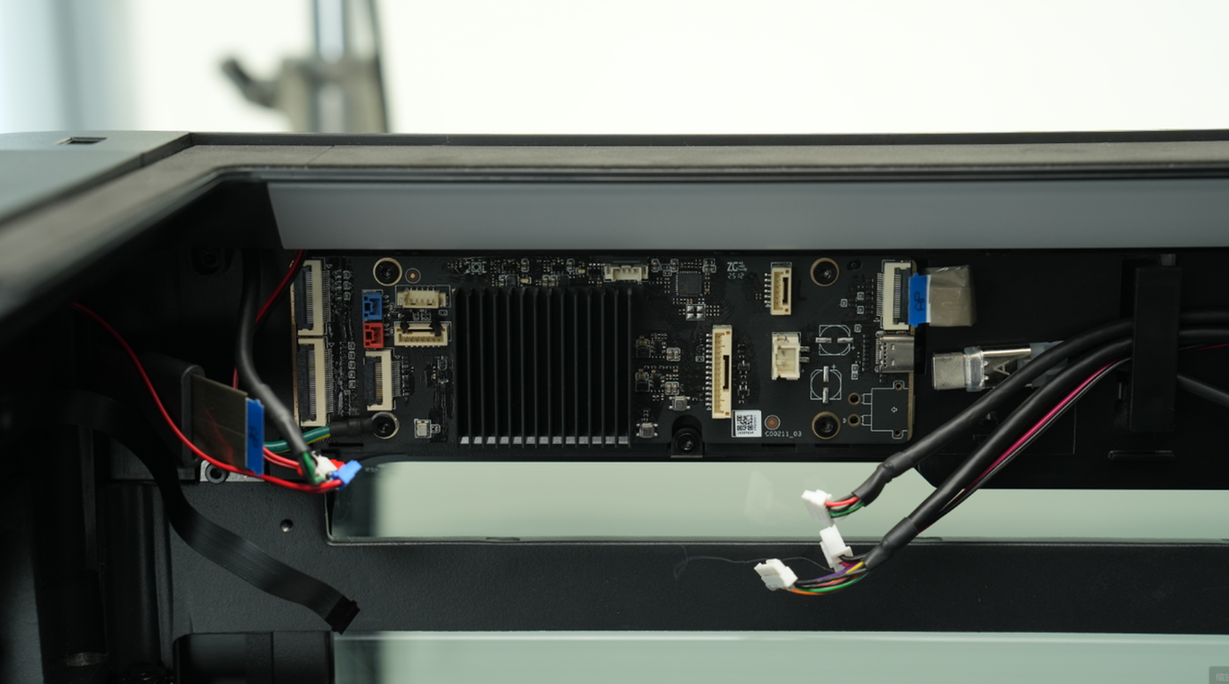

Træk stik 1 til 10 ud af AP-kortet i rækkefølge.

1. Skærm-FPC

2. Trådløst netværkskort

3. Stik til venstre LED-lys (rødt stik)

4. Stik til højre LED-lys (blåt stik)

5. USB-portkort

6. MC-AP-kabel (kommunikation)

7. MC-AP-kabel (strømforsyning)

8. Ethernet-kort

9. USB-C-kabel

10. Stik til live view-kamera

Tips til at trække stik ud:

• For FPC-kabelstik som #1, #2 og #10 skal du først åbne spændet og derefter trække FPC-kablet ud.

• Når du trækker #3, #4, #5, #6 og #8 ud, skal du trykke på oplåsningen på stikket og derefter trække stikket ud. Se de følgende videoer.

unplugging_suggestions_1_002.mp4

unplugging_suggestions_2_002.mp4

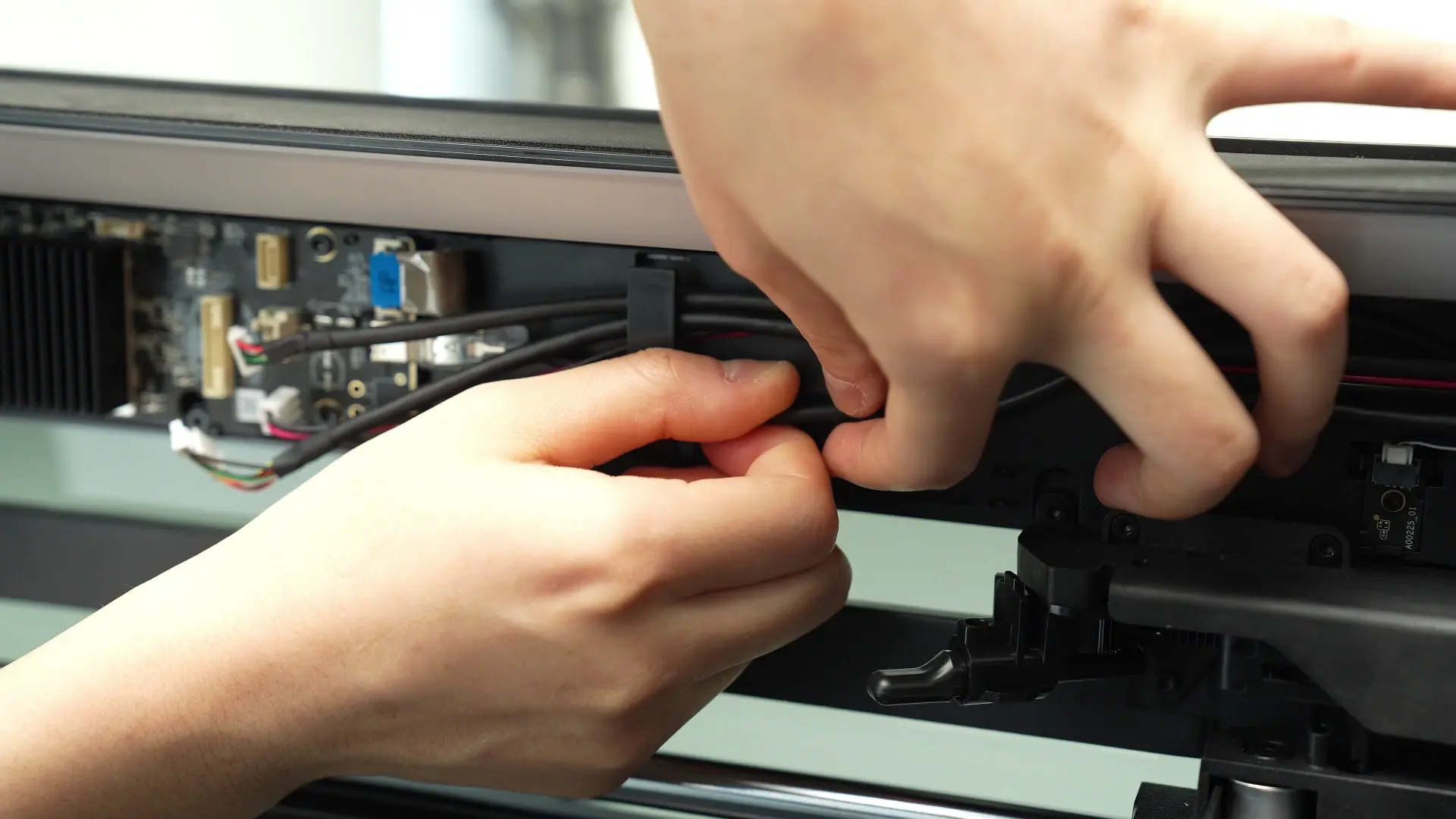

• Hvis USB-C-kablet #9 er svært at trække ud, kan du skubbe kablet mod printerens forside med en smule kraft for at give kablet mere længde.

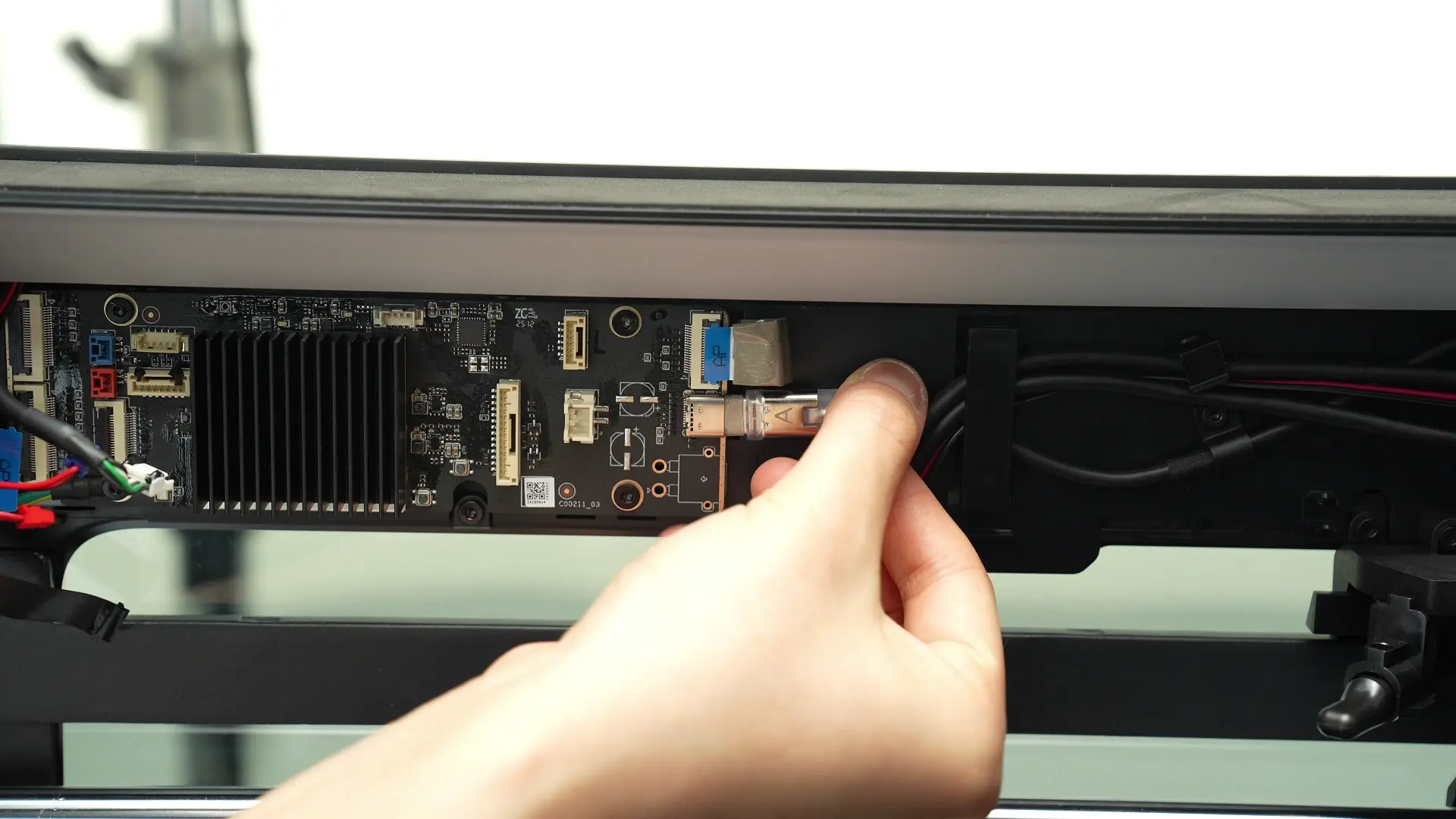

• Træk derefter kablet mod printerens bagside med en smule kraft, og træk USB-C-kablet ud parallelt med AP-kortet.

Trin 4: Fjern AP-kortet

Brug en H2.0 unbrakonøgle til at løsne de 4 fastgørelsesskruer (BT3×5), og fjern derefter AP-kortet.

Fastgørelsesskruen i nederste venstre hjørne af AP-kortet er forbundet til jordledningen. Du skal kun skrue de fire skruer i denne ende af AP-kortet ud (markeret med røde cirkler), og skruerne, der er forbundet til kammerrammen, kan blive siddende.

Monter AP-kortet

Trin 1: Genmonter AP-kortet

Placér AP-kortet ud for skruehullerne på den øverste ramme, og spænd de 4 fastgørelsesskruer (BT3x5) med en H2.0 unbrakonøgle.

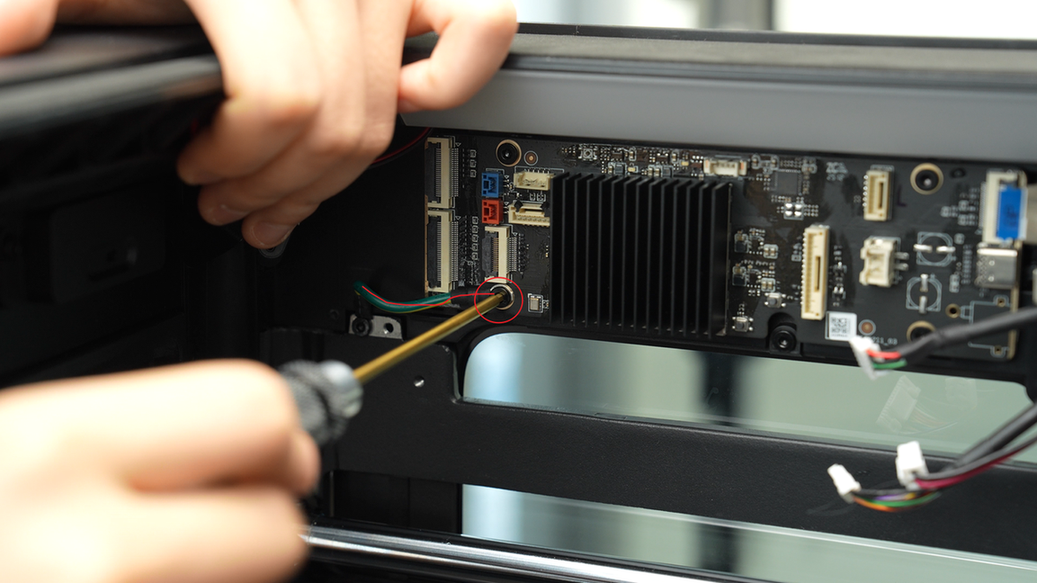

Hvis dit AP-kort har en jordledning ved fastgørelsesskruen i nederste venstre hjørne, kan du fastgøre jordledningen og AP-kortet sammen, når du monterer fastgørelsesskruen i nederste venstre hjørne af AP-kortet.

Trin 2: Tilslut kablerne

Sæt forbindelseskablerne på AP-kortet i igen, et ad gangen.

1. Skærm-FPC

2. Trådløst netværkskort

3. Stik til venstre LED-lys (rødt stik)

4. Stik til højre LED-lys (blåt stik)

5. USB-portkort

6. MC-AP-kabel (kommunikation)

7. MC-AP-kabel (strømforsyning)

8. Ethernet-kort

9. USB-C-kabel

10. Stik til live view-kamera

Krav til stik:

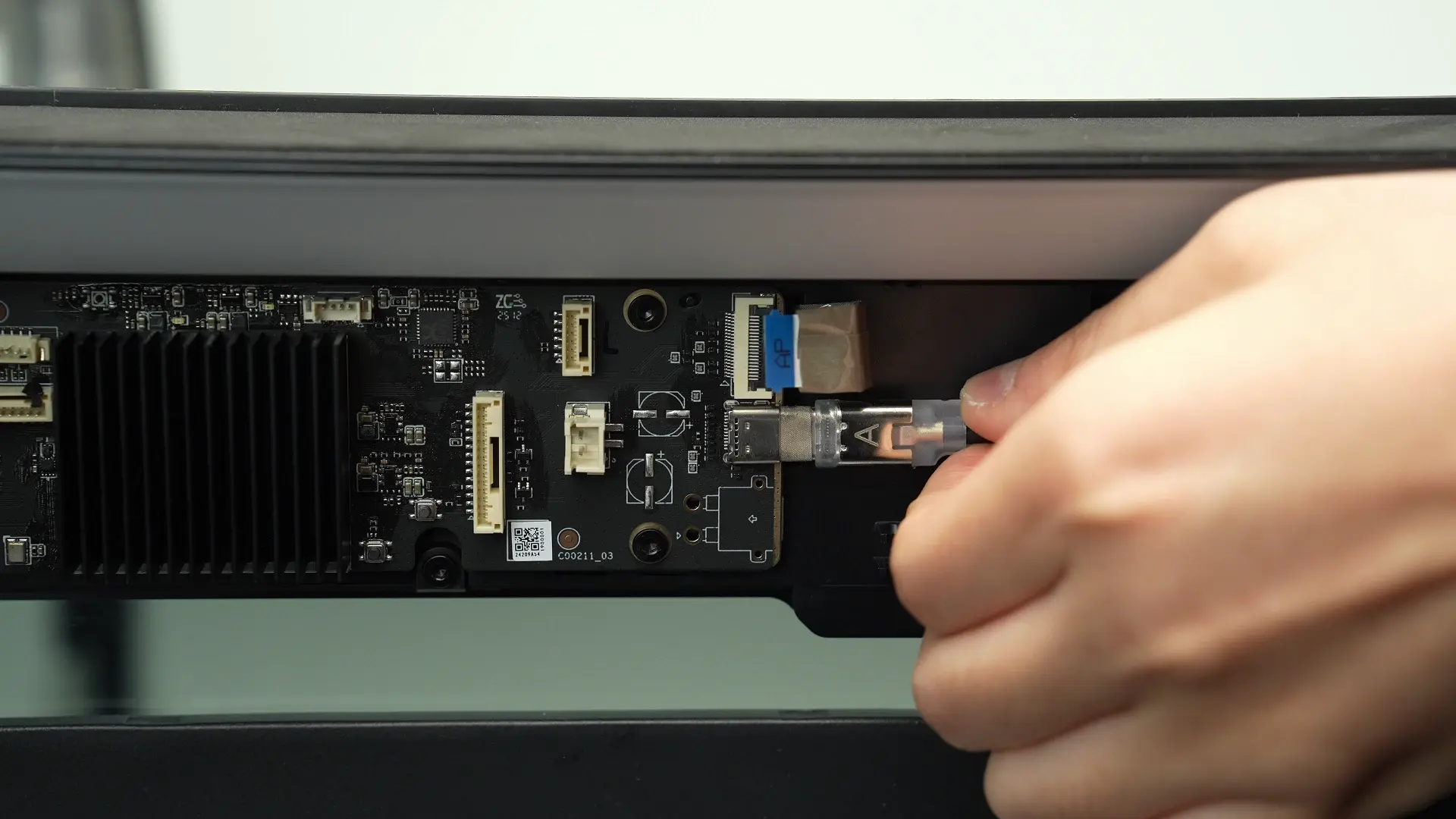

• Sørg for, at den side af USB-C-kablet (#9), der er mærket "A", vender ind mod kammeret, når du sætter det i. Stikket sidder stramt og kan kræve en smule kraft at sætte helt i.

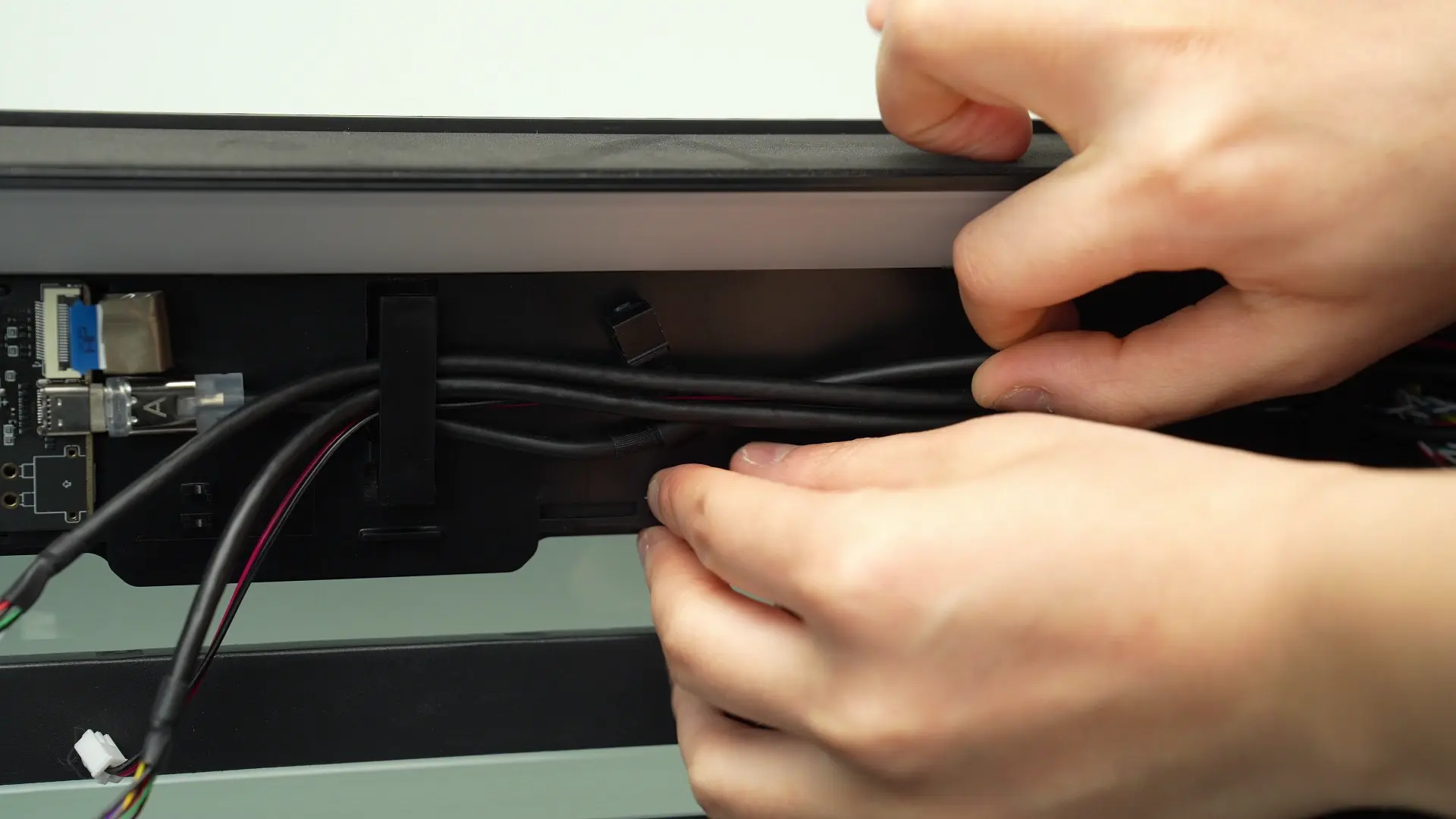

• Når stikket er sat helt i, skal du organisere kablet. Pas på ikke at løsne stikket, mens du ordner kablet.

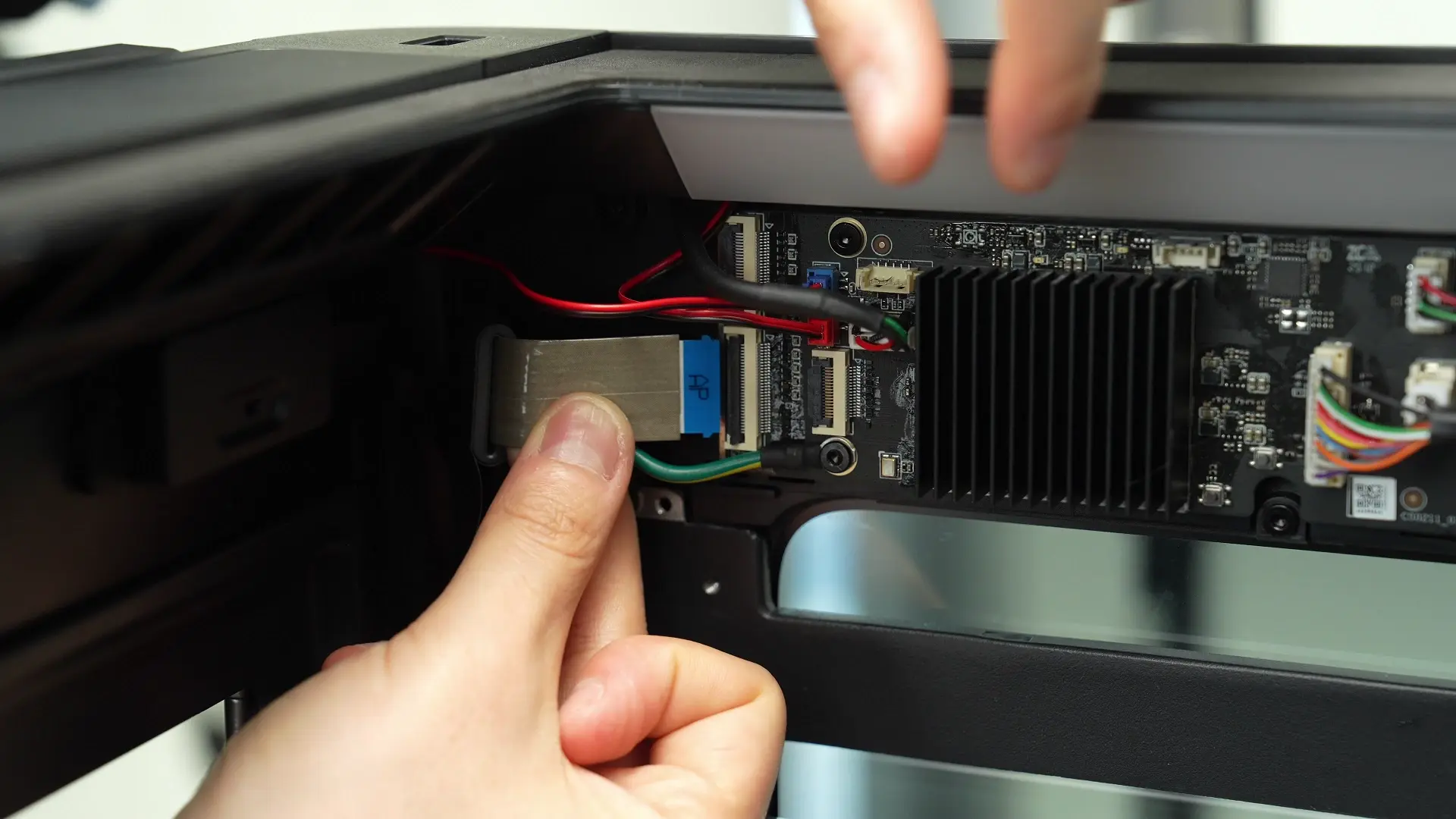

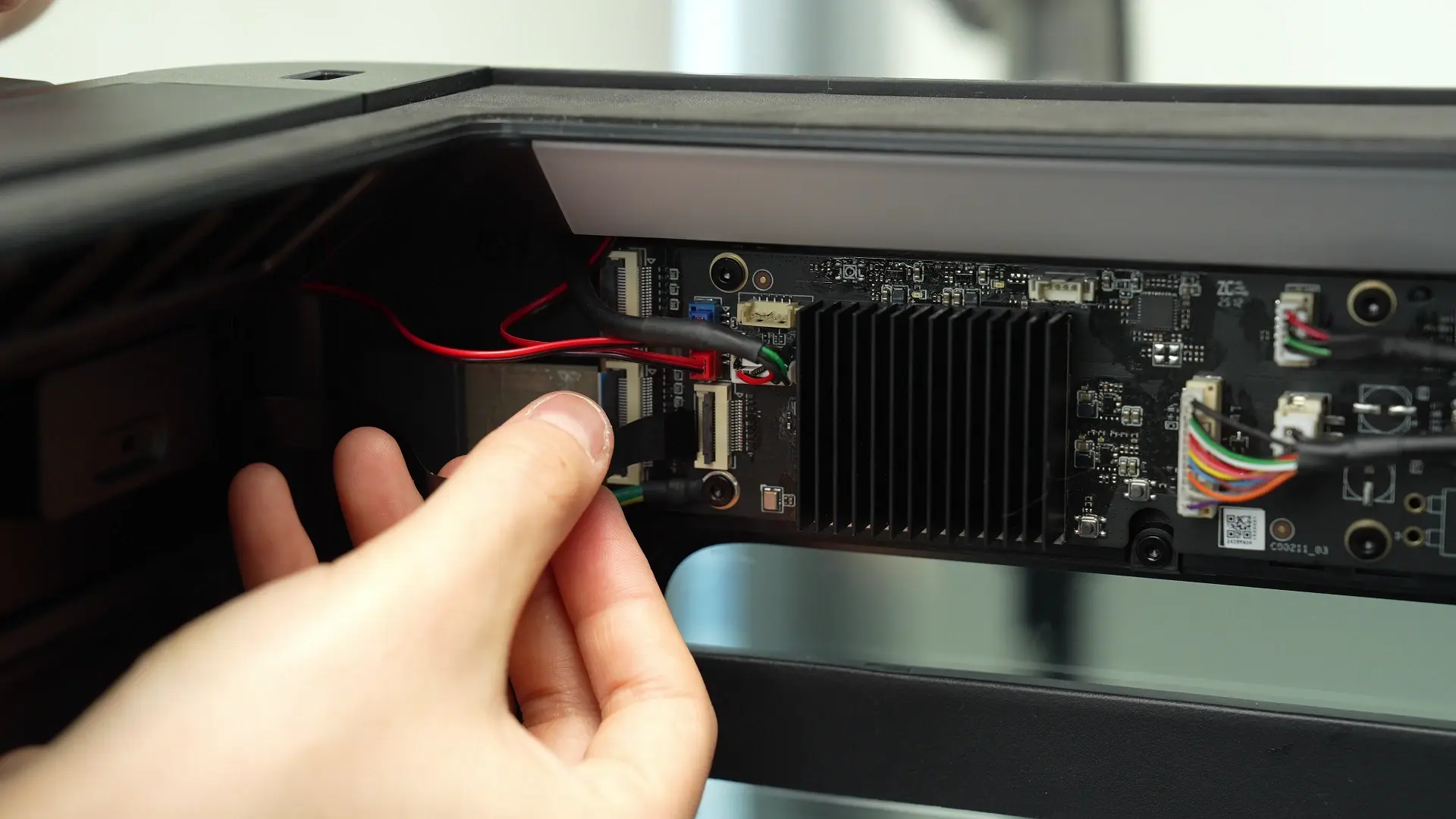

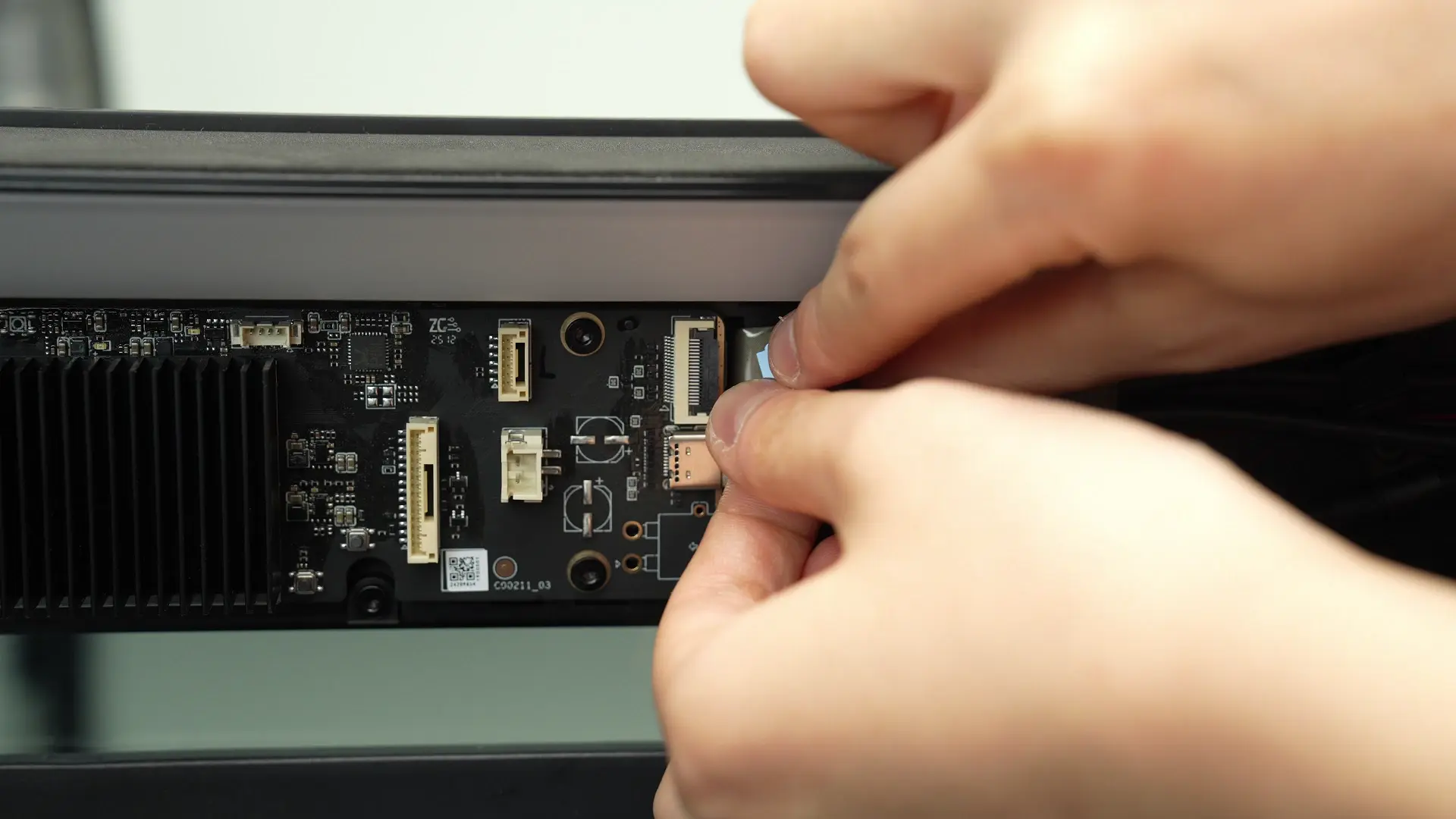

• De små spænder i venstre og højre side af skærmkablet (#1), det trådløse netværkskort (#2) og stikket til live view-kameraet (#10) skal sidde fast i bøsningen.
  #1 og #10 skal have den side, hvor ordet "AP" står, vendt ind mod kammeret, og du skal sikre, at spændet er fladt og ikke stikker op i den ene side, når det er lukket.

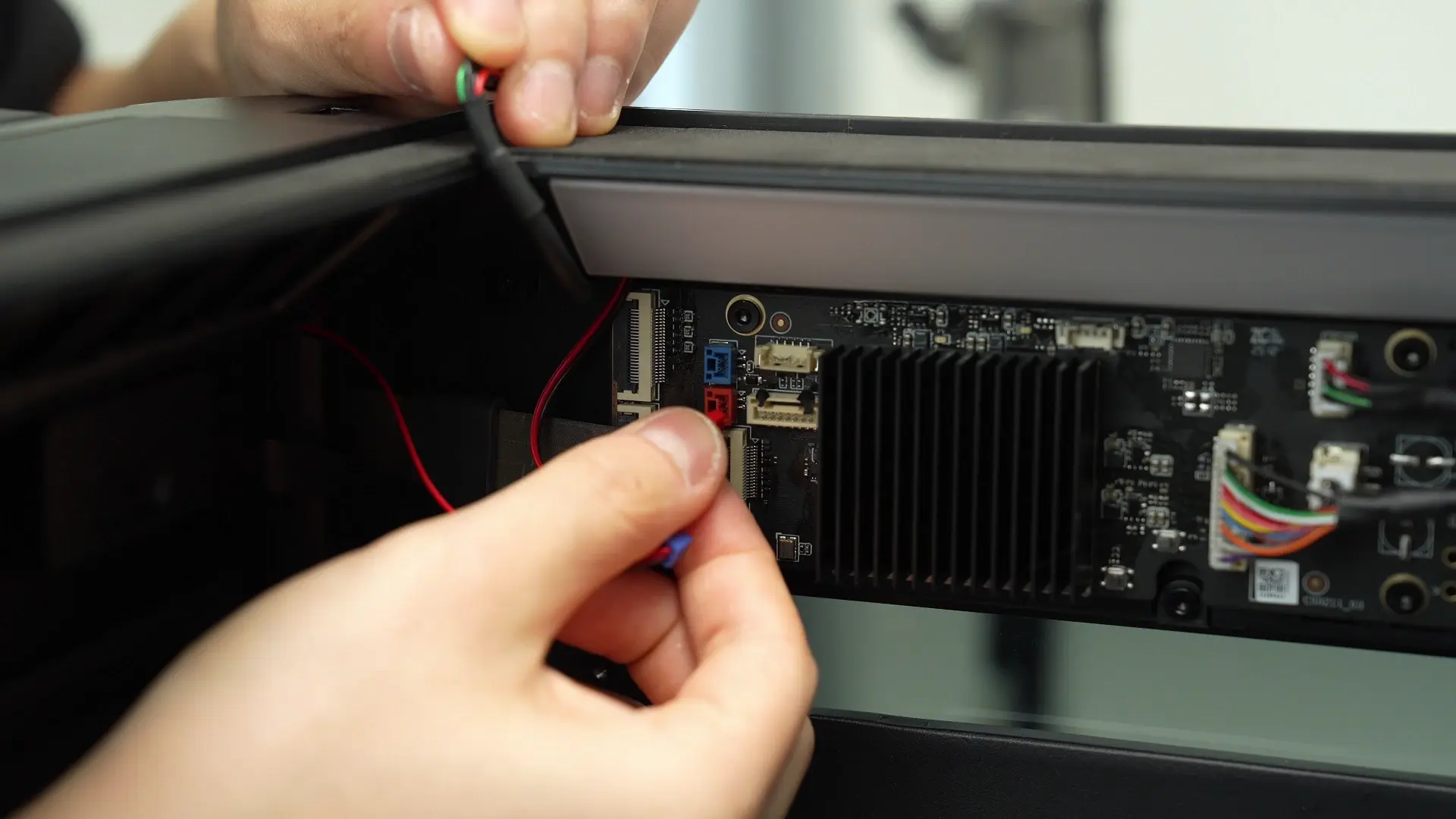

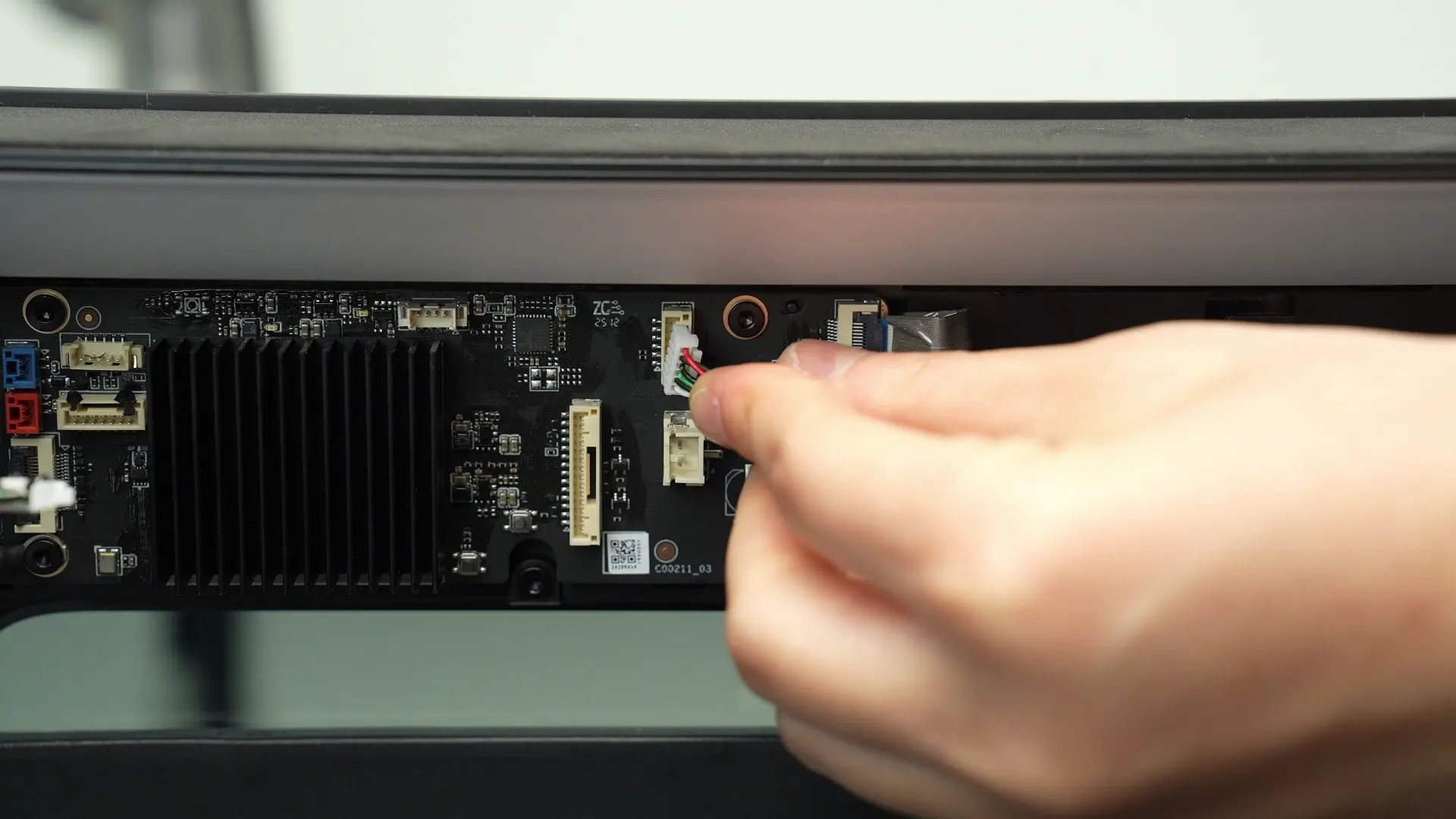

• Når du tilslutter kablerne #3, #4, #5, #6 og #8, skal du sikre, at de flugter korrekt med låseretningen, før du sætter dem i.

Trin 3: Genmonter dækslet til AP-kortet

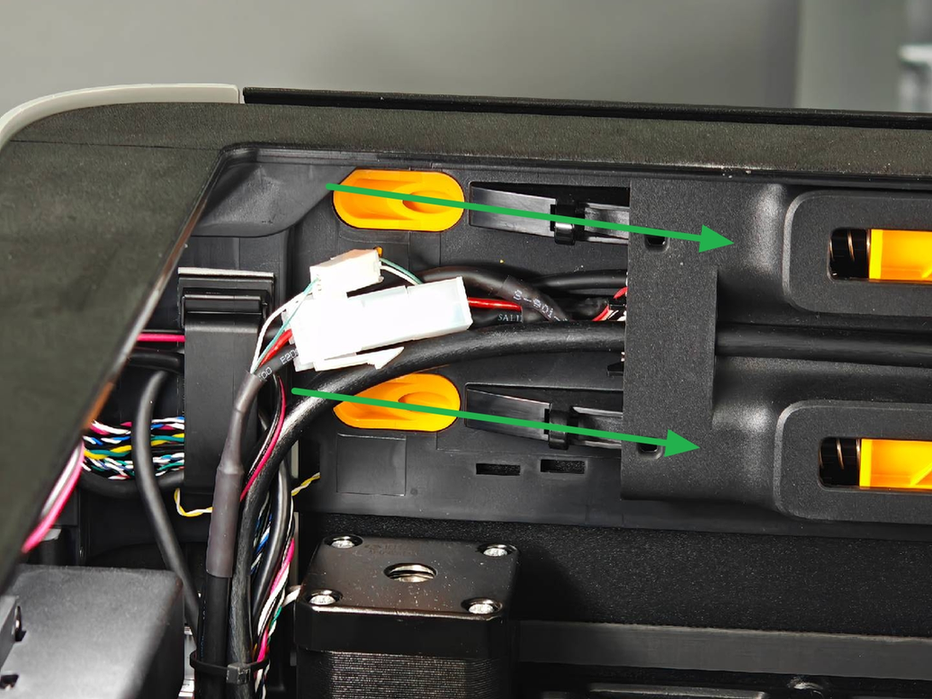

Bemærk: Tjek, før du monterer dækslet til AP-kortet, at kablerne ikke spærrer banen for PTFE-slangen, så du undgår problemer med den senere PTFE-montering.

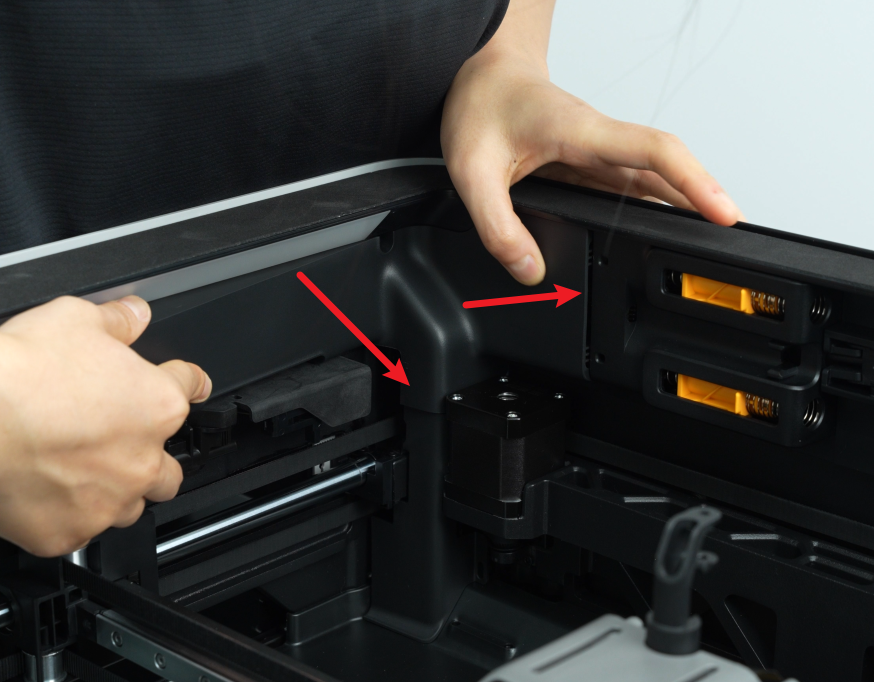

1. Klik dækslet til AP-kortet tilbage på plads fra siden tæt på bagsiden af printeren, tryk de to steder, pilene viser, på plads, så det flugter med bufferen i højre side og med kabeldækslet i bunden.

2. Spænd en fastgørelsesskrue (BT2.6x8) med en H2.0 unbrakonøgle.

Bekræft funktionen

Tilslut strømkablet, og tænd for strømmen. Start et print, og tjek, om der er en fejl.

Ellers skal du tjekke, om alle kabler på AP-kortet er korrekt tilsluttet, og prøve igen. Hvis problemet fortsætter, skal du kontakte Bambu Labs tekniske support for yderligere hjælp.
