HMS_0700-4500-0002-0003 Filamentskærerens håndtag er ikke sprunget tilbage. Håndtaget eller klingen kan sidde fast, eller der kan være et problem med filamentsensorens forbindelse.

Fejlbeskrivelse

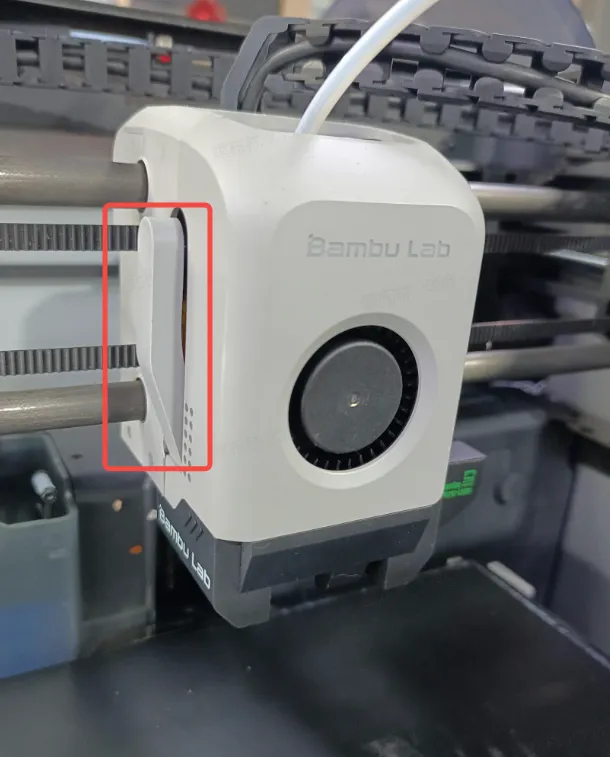

Når printeren aflæsser filamentet eller skifter filament under print med AMS, bruges skæreren til at klippe filamentet, før det trækkes tilbage. Ved klipning bevæger værktøjshovedet sig frem til printerens front og lader den øverste vippeklods trykke på skærerens vippearm, som skubber klingen, så filamentet i ekstruderen klippes. Efter filamentet er klippet, springer skærerens vippearm automatisk tilbage. Skærerens vippearm er vist på billedet nedenfor:

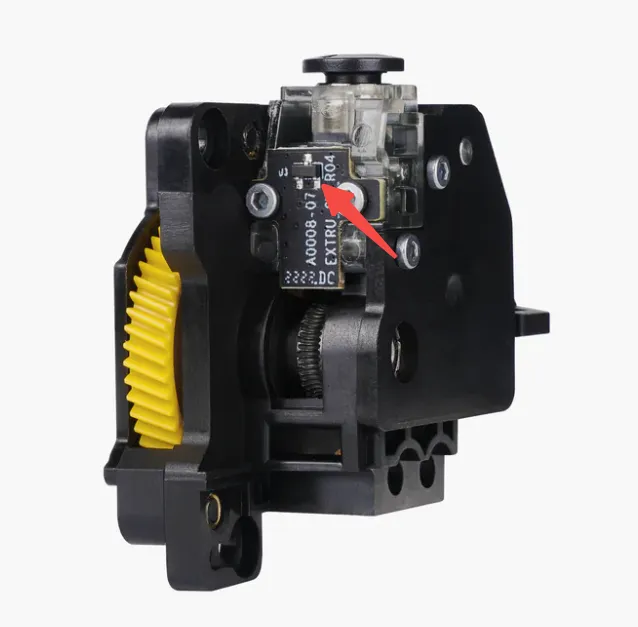

Skærerens vippearm har en magnet indeni, og ekstruderen har en Hall-sensor i den tilsvarende position. Printeren bruger Hall-sensoren til at registrere skærerens position for at afgøre, om den er sprunget tilbage. Når det registreres, at skærerens vippearm ikke springer tilbage til sin oprindelige position i to minutter, vises meddelelsen på skærmen.

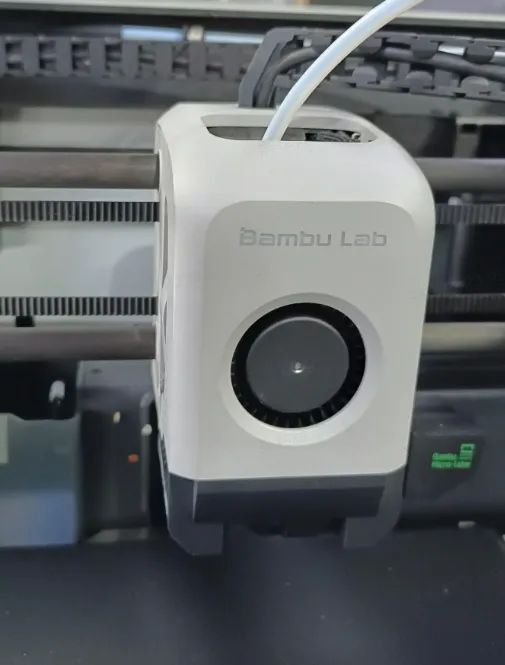

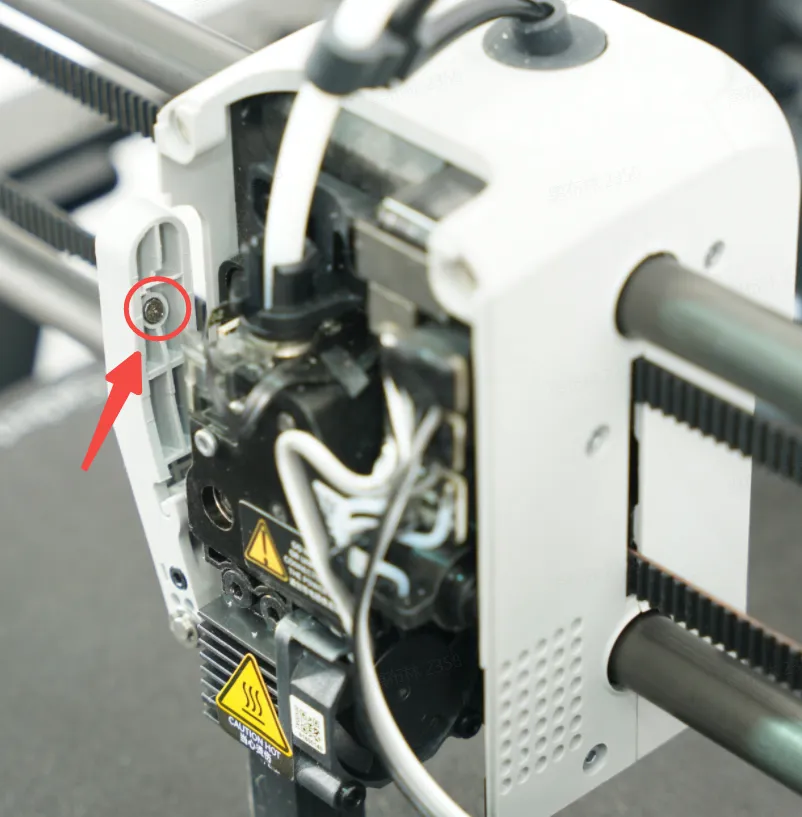

Når skæreren sidder fast, bliver vippearmen siddende i værktøjshovedet uden at springe tilbage, som vist:

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid printeren og afbryd strømmen, før du udfører vedligeholdelsesarbejde. Undlader du det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller det omkringliggende område.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker af sikkerhedsmæssige årsager og være særligt omhyggelig med ikke at klemme, beskadige eller lægge tryk på blottede ledninger, stik eller printkort. Desuden kan dysen være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne vejledning, bedes du oprette en ny sag på vores supportside for hjælp.

Fejlfindingsvejledning

Når skærmen viser, at skæreren sidder fast, skal du først kontrollere, om skærerens vippearm faktisk sidder fast inde i værktøjshovedet.

Hvis skærerens vippearm sidder fast i yderposition

1. Vippearmen kan springe tilbage efter at have siddet fast et stykke tid, afhængigt af filamentet

Dette kan lejlighedsvis ske ved print med Support- eller Silk-filamenter. Klik blot på "Prøv igen". Hvis meddelelsen ikke længere vises, kan du fortsætte printet.

Hvis flere klik på "Prøv igen" ikke løser problemet, kan Hall-sensoren på ekstruderen være defekt.

Hvis du har en ekstra ekstruder, kan du prøve at udskifte den for at se, om problemet fortsætter.

2. Tilstopning af hotend

Hvis hotenden er tilstoppet, kan for stort filamenttryk mellem ekstruderen og hotenden få skæreren til at sidde fast og ikke springe jævnt tilbage. I så fald skal du afmontere og rengøre hotenden.

📌 Se denne wiki for rengøring af hotend: Nozzle Clog

3. Hvis hotenden ikke er tilstoppet, men skæreren stadig ofte sidder fast under klipning

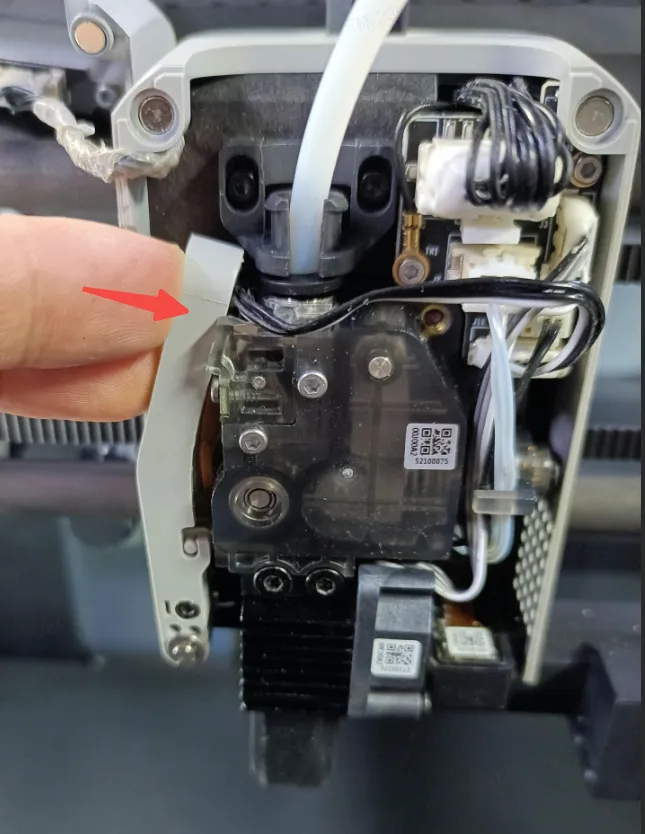

Træk filamentet ud af ekstruderen, og tryk manuelt på skærerens vippearm for at se, om den bevæger sig frit uden filament.

Hvis skæreren stadig sidder fast, tyder det på, at friktionen mellem skærerens sider og ekstruderens vægge er for høj og forhindrer et jævnt tilbagespring.

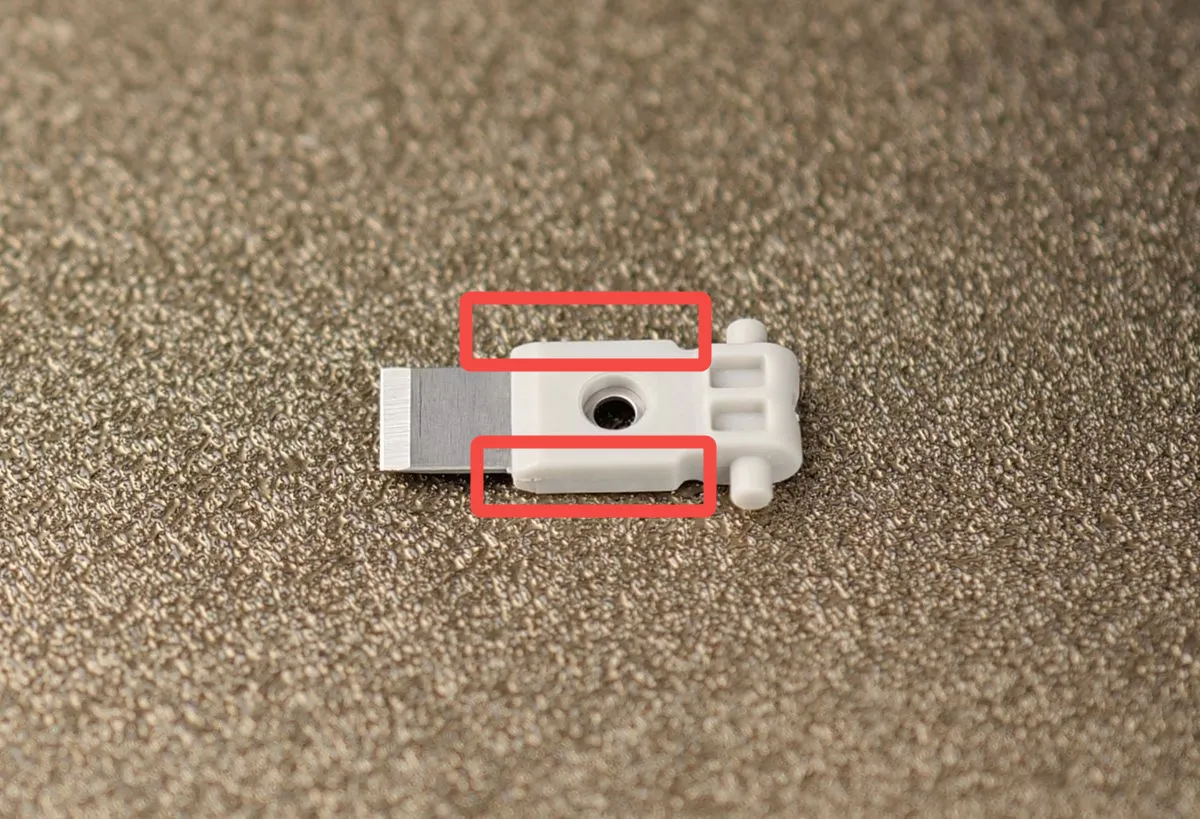

Dette kan skyldes fremstillingstolerancer. Prøv at afmontere skæreren, slibe et lille område let på begge sider med en kniv eller andet værktøj, og montér den igen. Tryk et par gange for at kontrollere, om friktionen er reduceret.

📌 Se denne vejledning for afmontering af skærerens klinge: Replace Toolhead Cutter

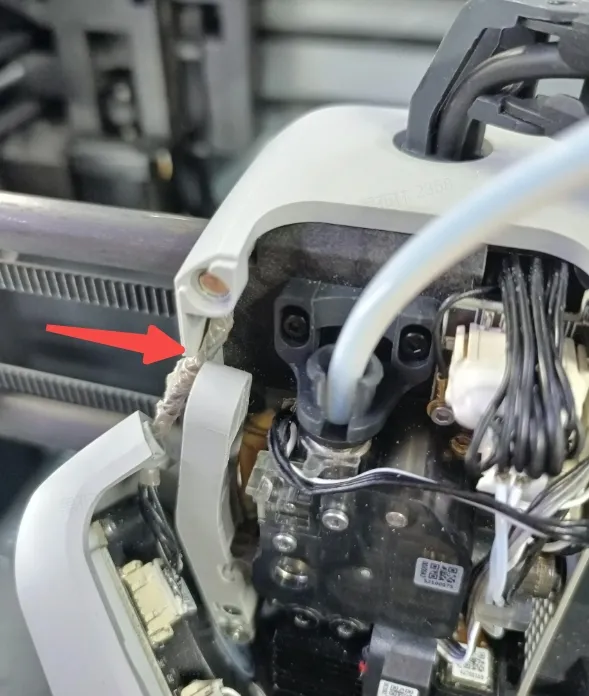

4. Frontdækslets kabler generer skærerens vippearm

Kontrollér og organiser kablerne, så de ikke hindrer vippearmens tilbagespring.

5. Skærerens fjeder er ikke monteret korrekt

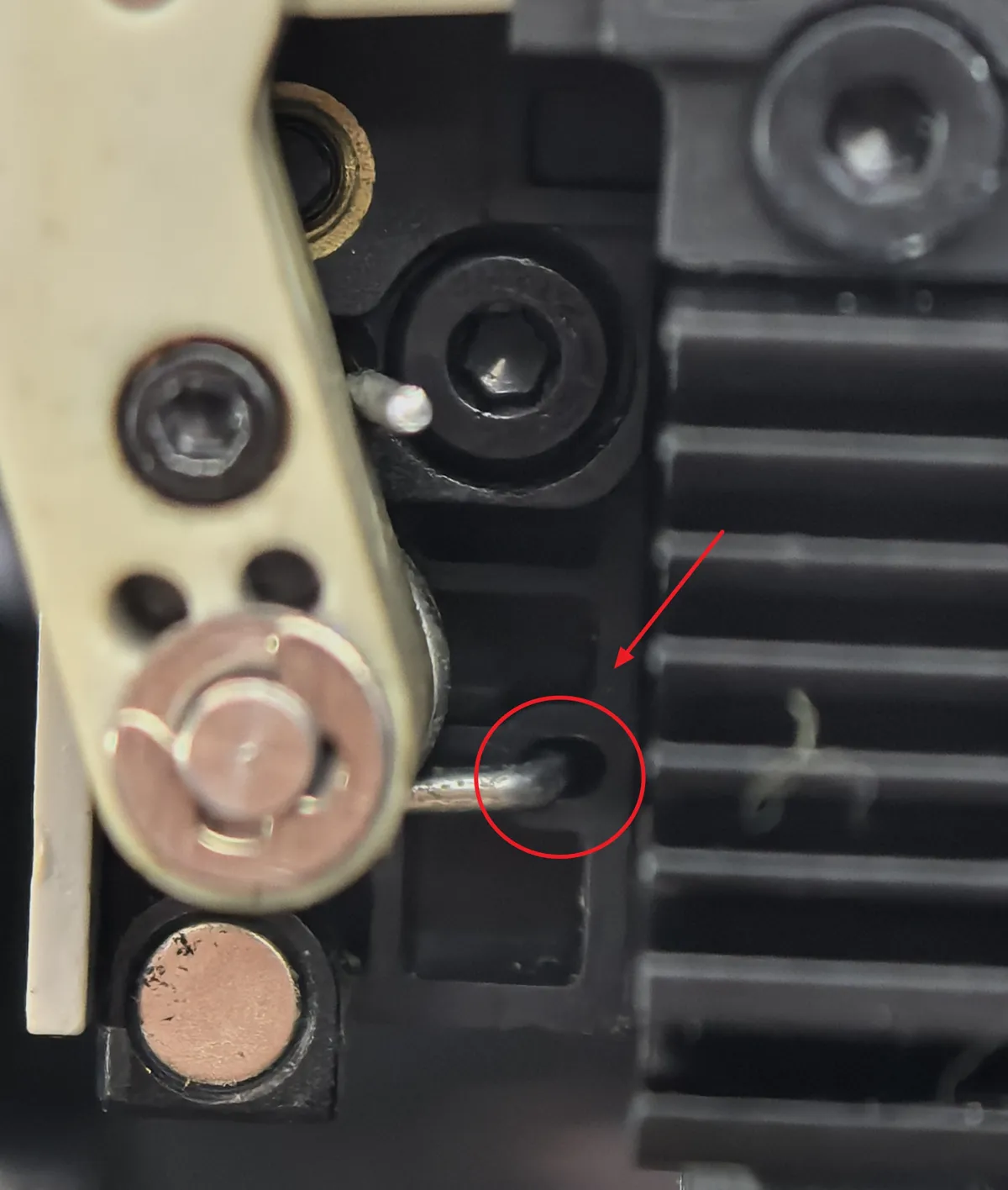

Hvis skærerens vippearmsfjeder ikke sidder korrekt, kan vippearmen muligvis ikke springe jævnt tilbage. Sørg for, at den ene ende af fjederen er ført ind i det lille hul for at sikre korrekt placering.

📌 Se Replace Cutter Lever for detaljerede instruktioner.

Hvis skærerens vippearm er i sin oprindelige position og ikke fysisk sidder fast

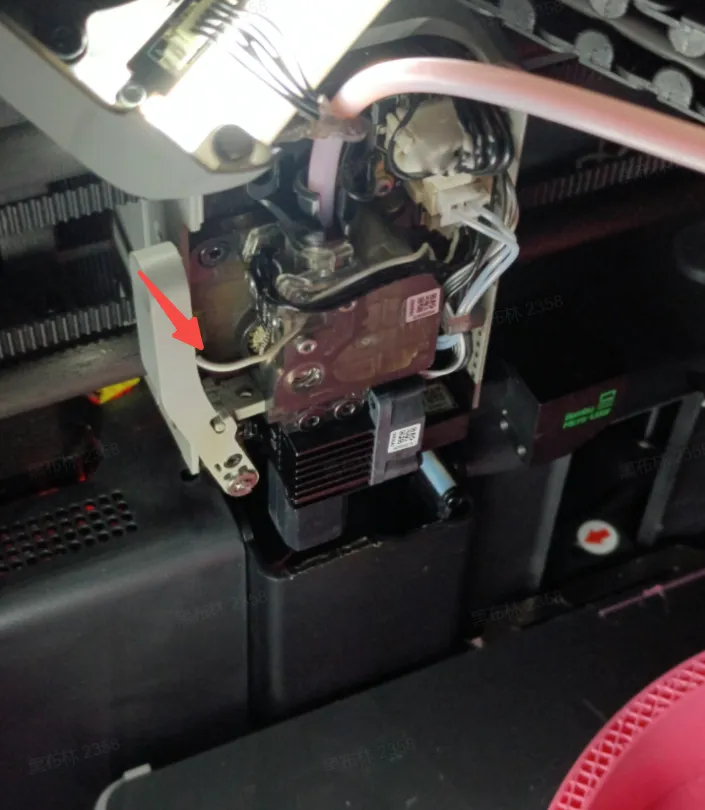

1. Falsk registrering fra Hall-sensor

Kontrollér for snavs på Hall-sensoren, og tør magneten og sensorens overflade af med et rent stykke papir, og tænd derefter printeren.

2. Fejl på Hall-sensor eller frakoblet kabel forårsager falsk registrering

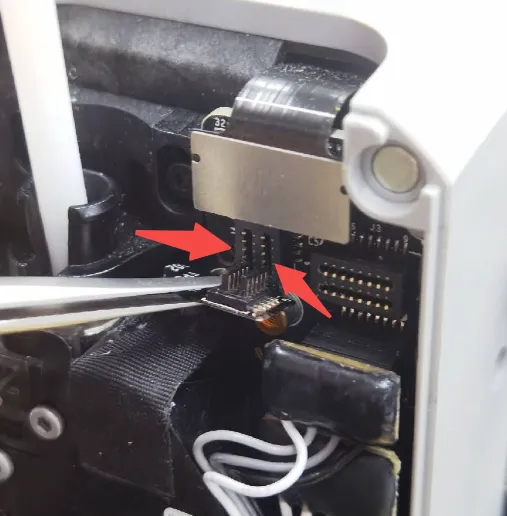

På P1-serie-printere skal du sikre, at alle ben er fuldt og korrekt indsat.

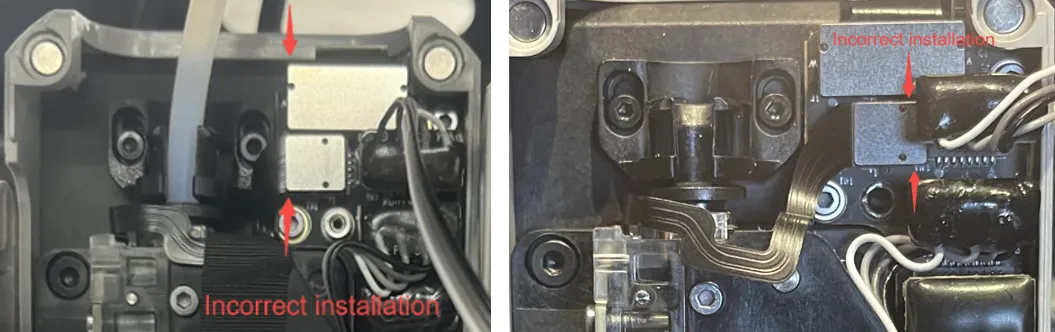

Billedet nedenfor viser korrekt montering til venstre; forskyd ikke stikket.

Korrekt montering	Forkert montering

3. Dårlig kontakt eller beskadiget stik

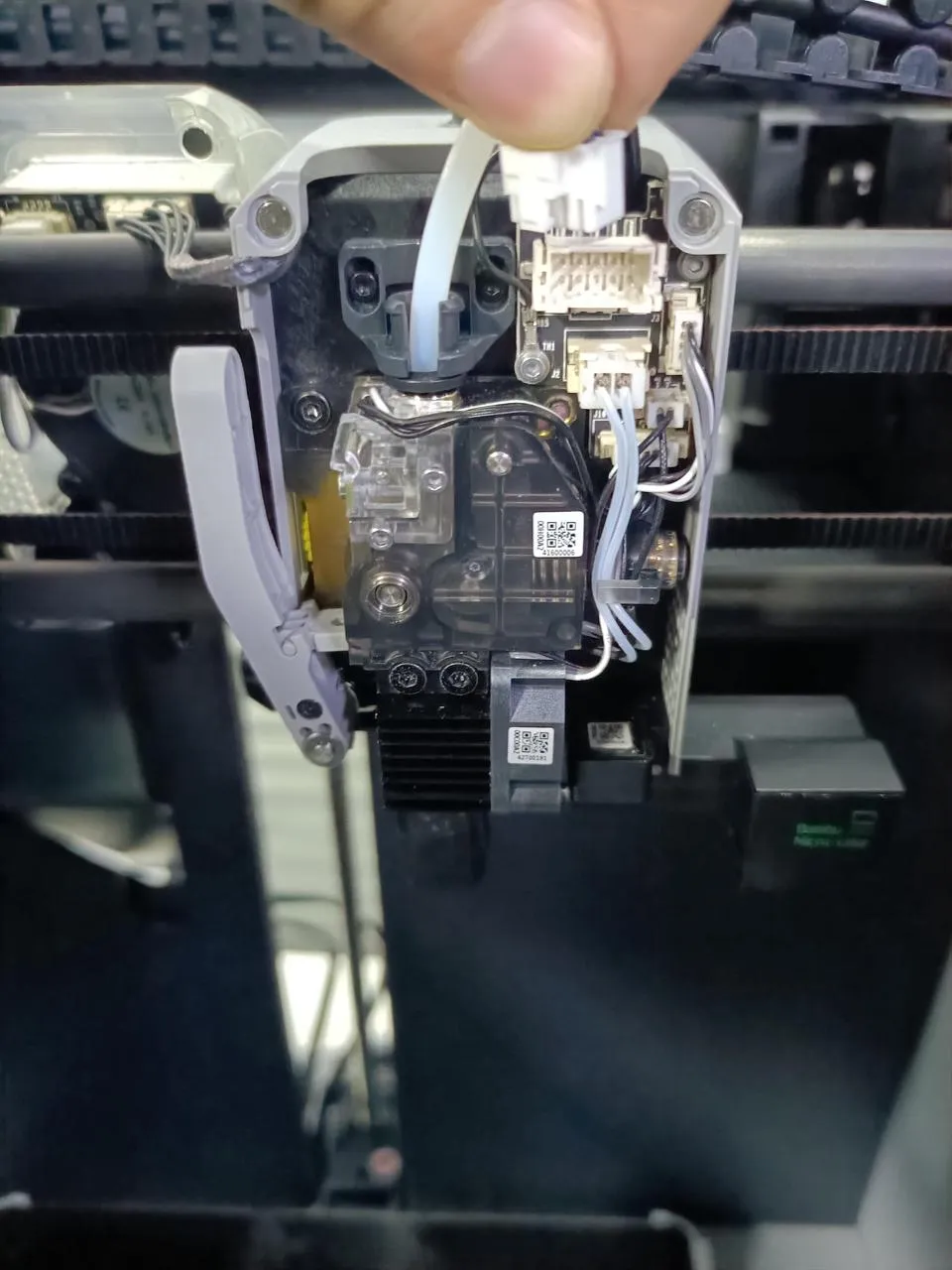

Prøv at tilslutte 10-benet stik igen (nogle gange flere gange).

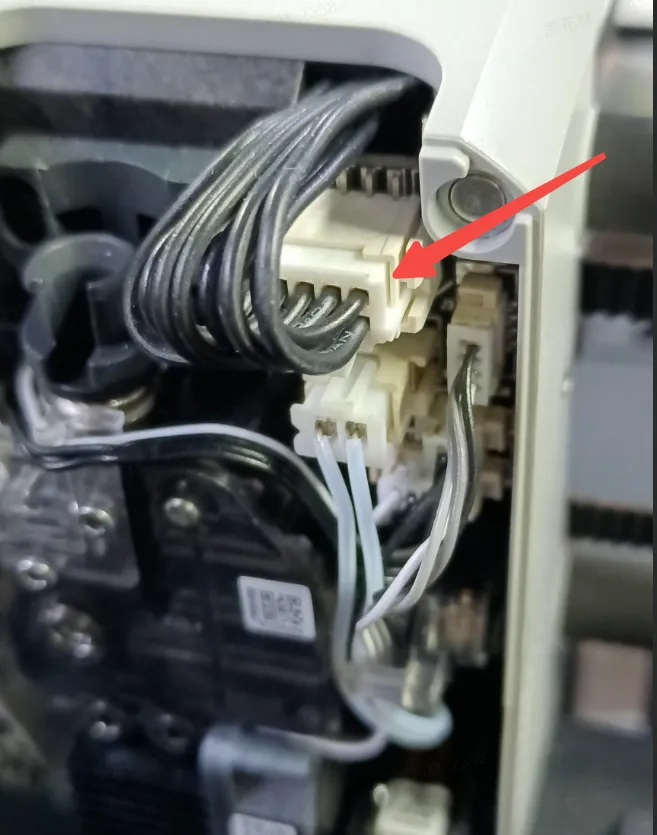

Før du tilslutter igen, skal du bruge en pincet til at fjerne eventuel silikone.

Hvis fejlen fortsætter, kontakt kundesupport.

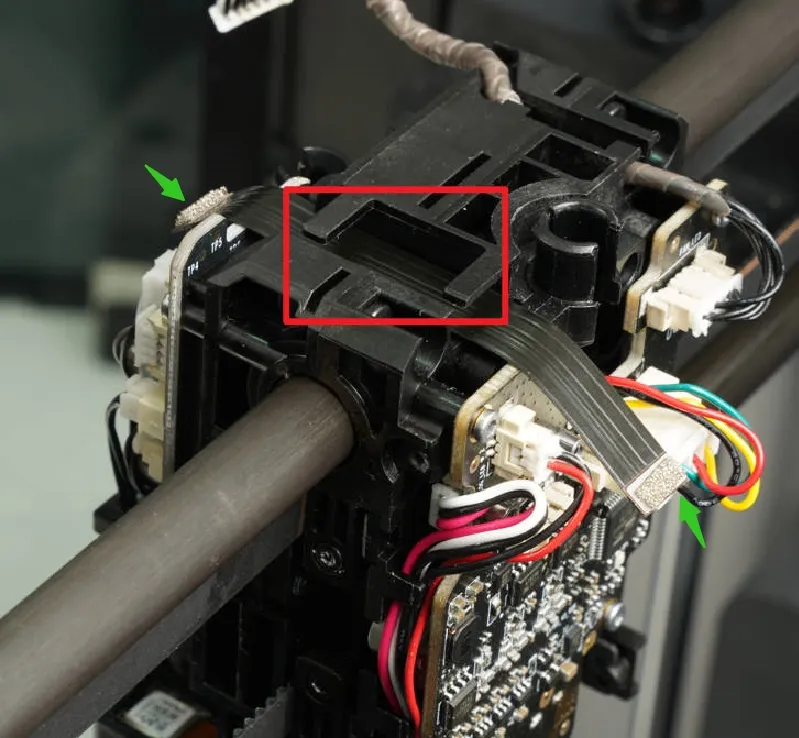

På X1-serie-printere med V9 TH-kort henvises til Toolhead Housing, fjern værktøjshovedets dæksel, og tilslut begge ender af dette FPC igen.

📌 X1-serie V9 TH-kort
Replace Toolhead Extruder Board Assembly | Bambu Lab Wiki
Replace Toolhead PCB (New Version) | Bambu Lab Wiki

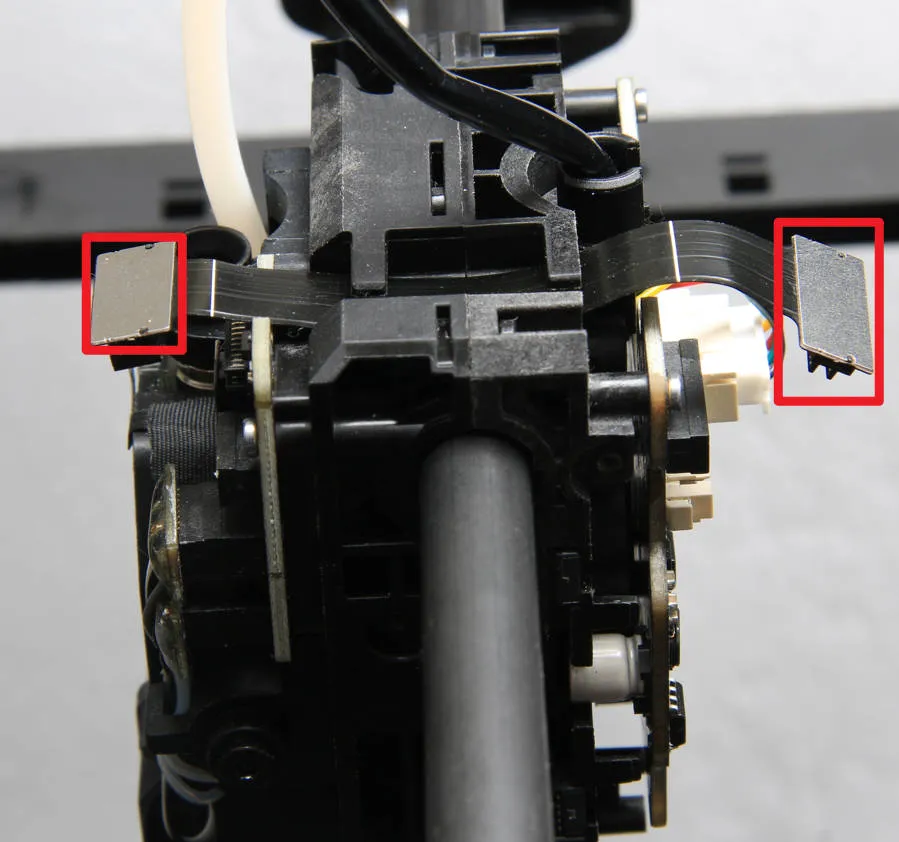

På P1-serie-printere tilsluttes begge ender af dette FPC igen.

📌 P1-serie TH-kort
Replace Toolhead PCB | Bambu Lab Wiki

Fejlmeddelelse

HMS_0700-4500-0002-0003: The filament cutter handle has not been released. The handle or blade may be jammed, or there could be an issue with the filament sensor connection.

Relateret AMS-fejl:"Fail to cut the filament.Please check the cutter.After troubleshooting,click the retry button."
