Udskiftning af filamentskæreren - X1 og P1-serien

Filamentskærere, 3 stk.

Du kan købe den i vores butik her: Erstatningsfilamentskærere, 3 stk.

Værktøj

• H1.5 unbrakonøgle og ny filamentskærer

Betjeningsvejledning

Efter længere tids print skal filamentskæreren udskiftes. Sådan går du frem.

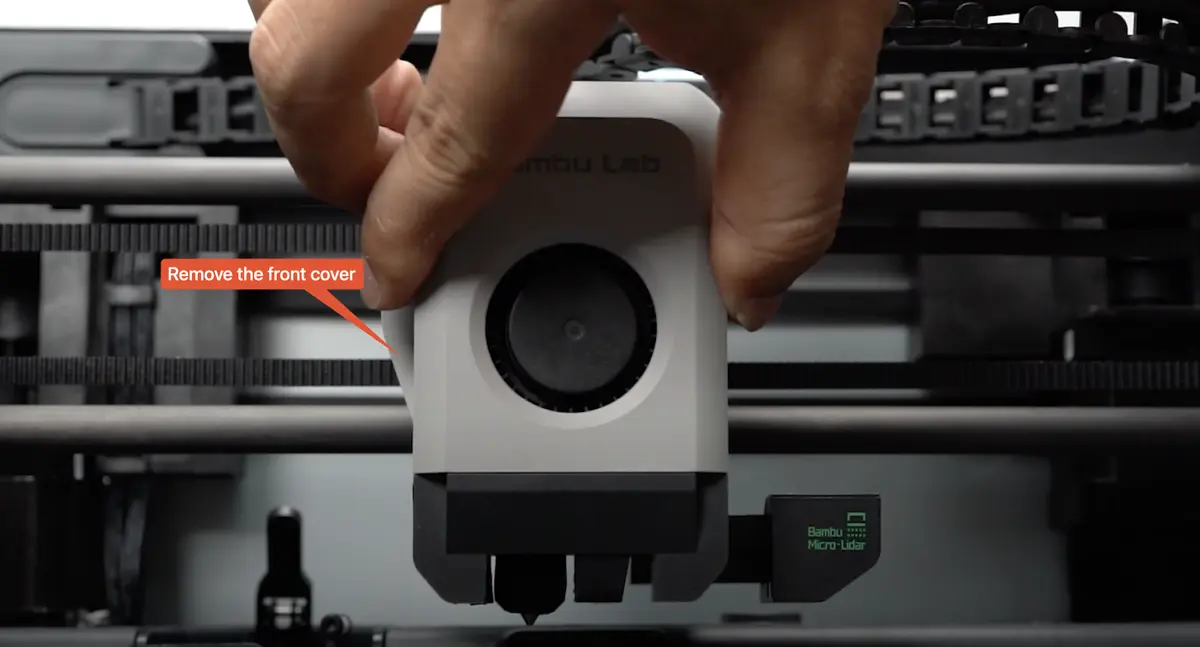

1. Fjern extruderdækslet

Fjern frontdækslet på extruderen (Front Housing Assembly).

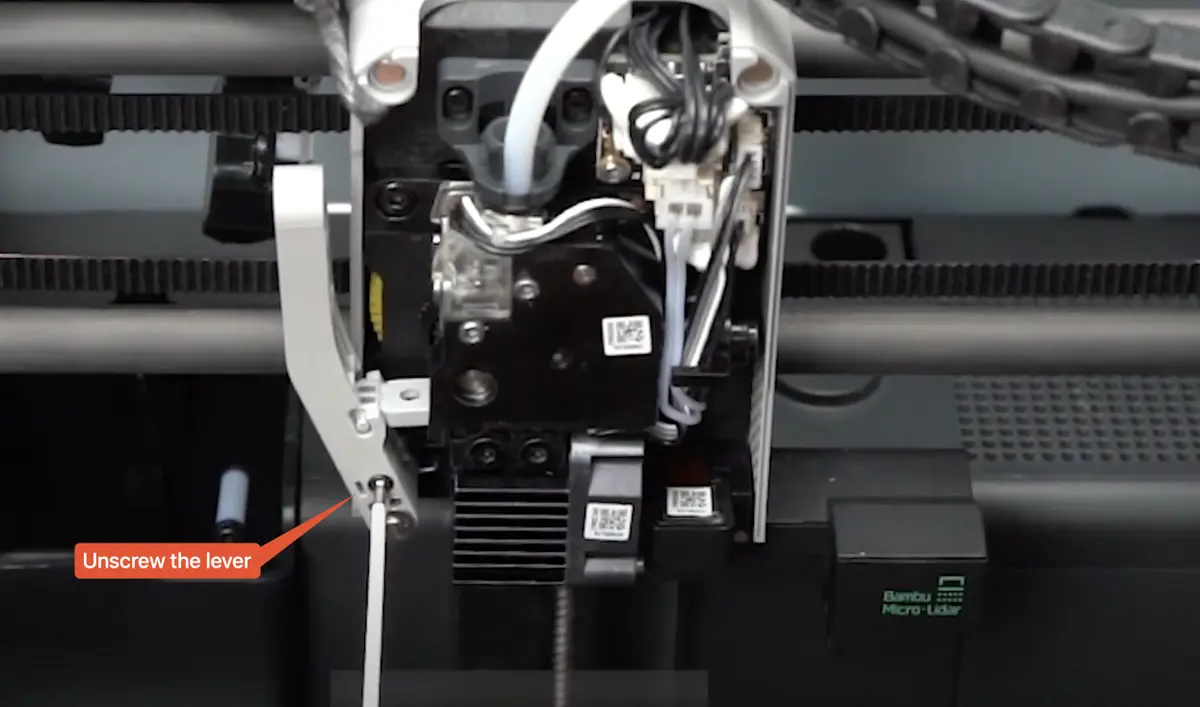

2. Løsn armen

Løsn forsigtigt skruen på armen som vist på billedet nedenfor. Det giver armen mulighed for at åbne sig mere og giver dig adgang til filamentskæreren.

Hold filamentskæreren trykket ind, mens du skruer fastholdningsskruen ud.
Det sikrer, at du kan fjerne skruen fuldstændigt og undgår at beskadige plastikdelen af extruderen.

Brug den flade ende af unbrakonøglen for at undgå at beskadige filamentskærer-skruen.
Er skruen beskadiget, kan det være nødvendigt at udskifte filamentskærer-armen, som indeholder en erstatningsskrue.

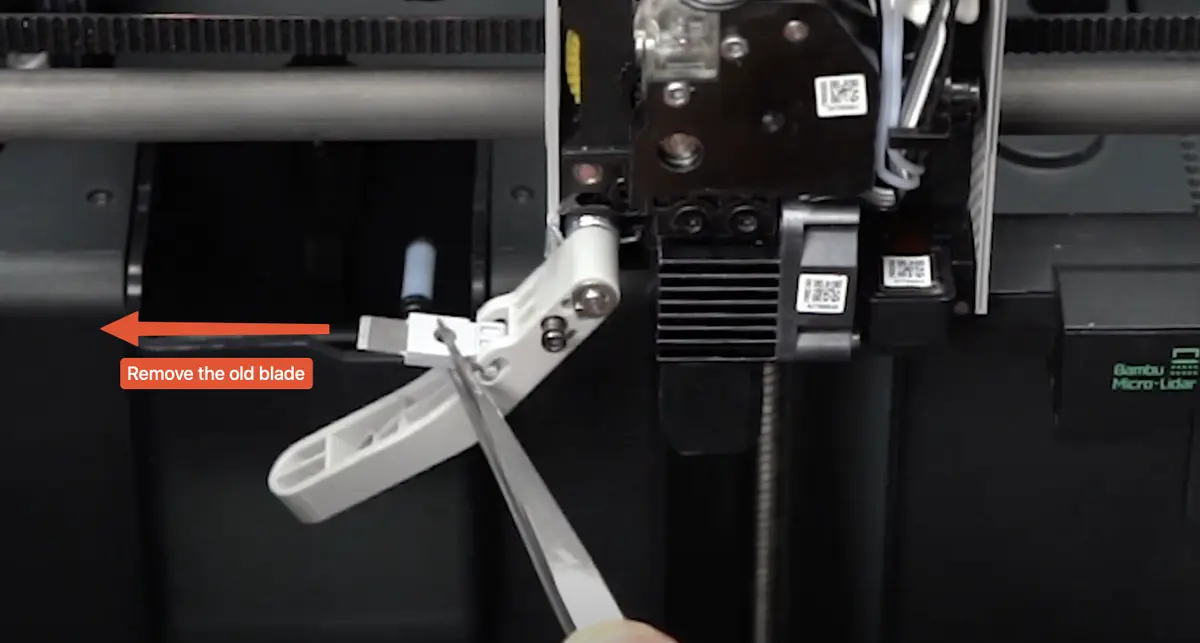

3. Fjern den gamle filamentskærer

Med armen løsnet kan vi nu få adgang til filamentskæreren og fjerne den.

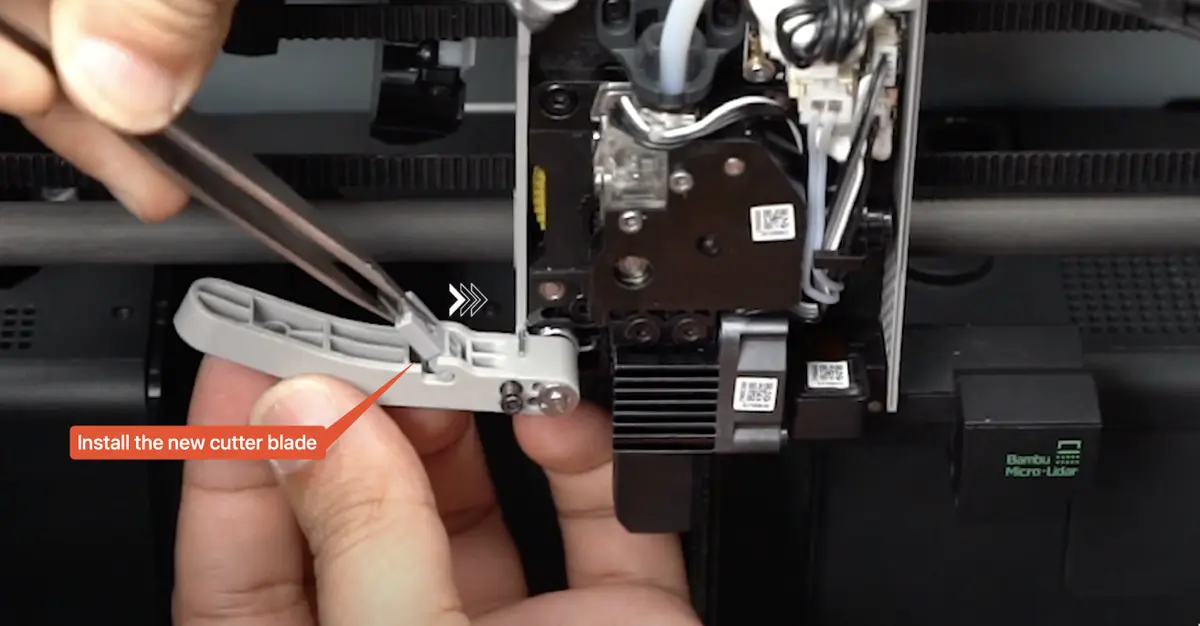

4. Montér den nye filamentskærer

Det er nemt at montere en ny filamentskærer: flugt de små bladfaner i armen og sæt den ind i extruderen.

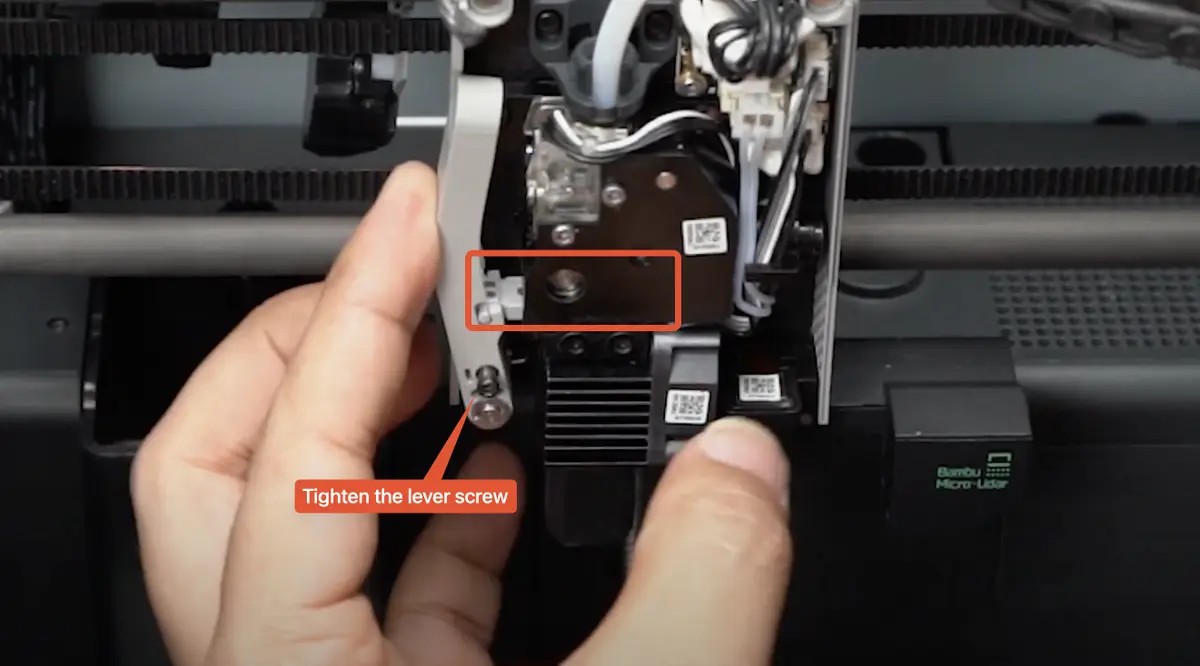

5. Stram armskruen

Stram til sidst armskruen, så den stopper ved den korrekte position som vist nedenfor.

Løsn filamentskærer-armen langsomt efter stramning af skruerne, ellers kan det beskadige værktøjshovedets midterste hus.

6. Montér frontdækslet igen

Når filamentskæreren er udskiftet, skal du sikre, at kablerne er korrekt placeret, og sætte Front Housing Assembly tilbage på extruderen.

Kontrol af funktionalitet

Udfør én indlæsnings- og udlæsningsoperation og kontroller, om enden af filamentet, der trækkes ud under udlæsning, er skåret horisontalt af. Er tværsnittet jævnt, er udskiftningen gennemført korrekt.
