Udskift printhovedets baghus og mellemhus på P1-/X1-serien

Printhovedets baghus og mellemhus

Printhovedets baghus	Printhovedets mellemhus

Du kan købe dem i vores butik her:
Printhovedets baghus
Printhovedets mellemhus

Værktøj

• H1.5 unbrakonøgle

Forberedelse

Sørg for, at du har taget filamentet ud og slukket for printeren, før du fortsætter med udskiftningen.

Afmontering

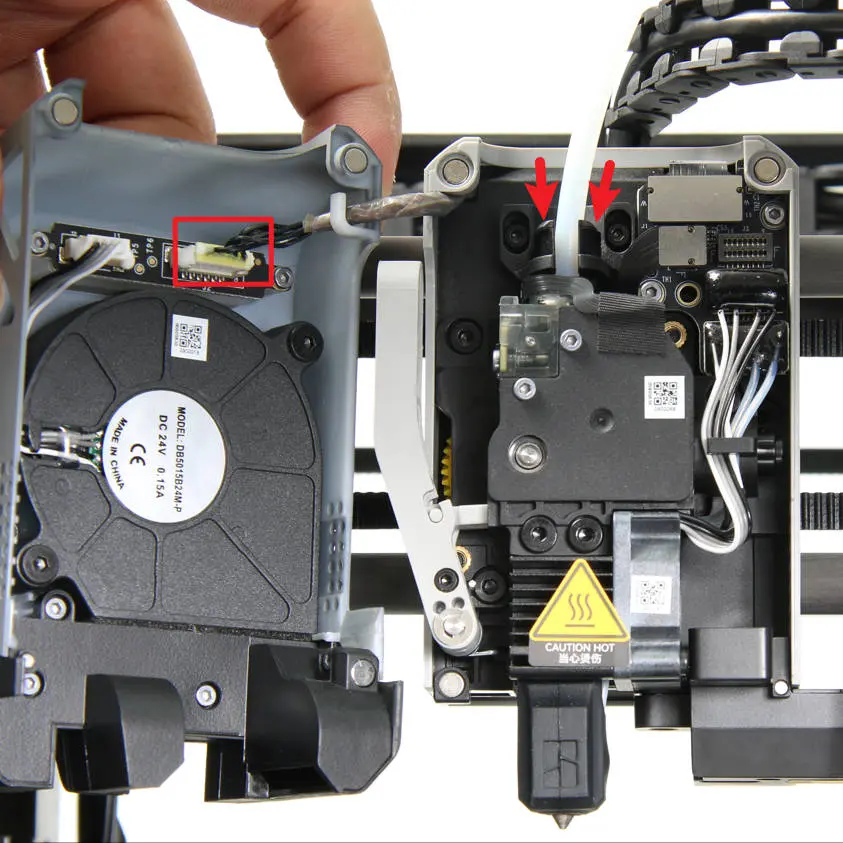

Trin 1 - Fjern fronthusenheden

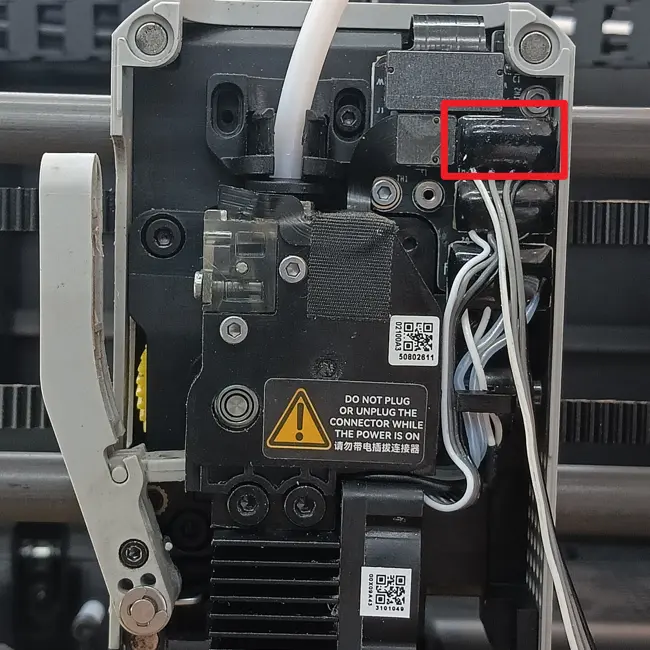

Fjern fronthusenheden, og kobl blæserstikket fra.

X1-serien	P1-serien

Trin 2 - Træk PTFE-slangen ud

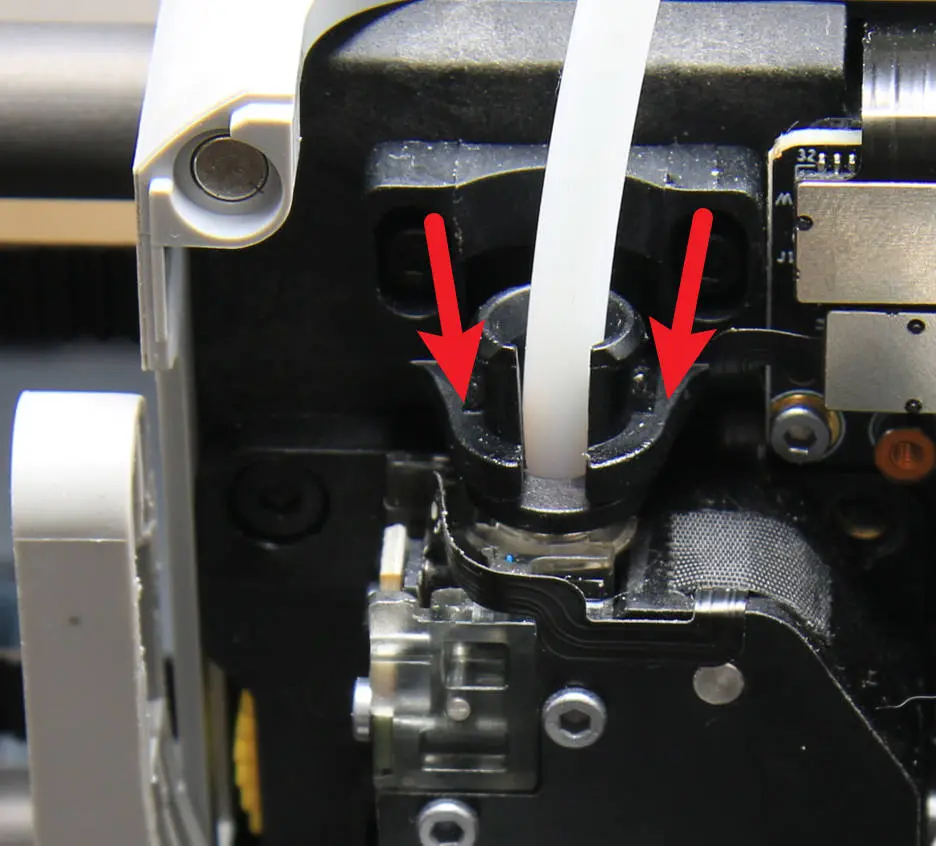

Tryk forsigtigt på lynkoblingen, og træk filamentslangen forsigtigt ud, og sørg for, at den er trykket helt ned, så den nemt kan fjernes.

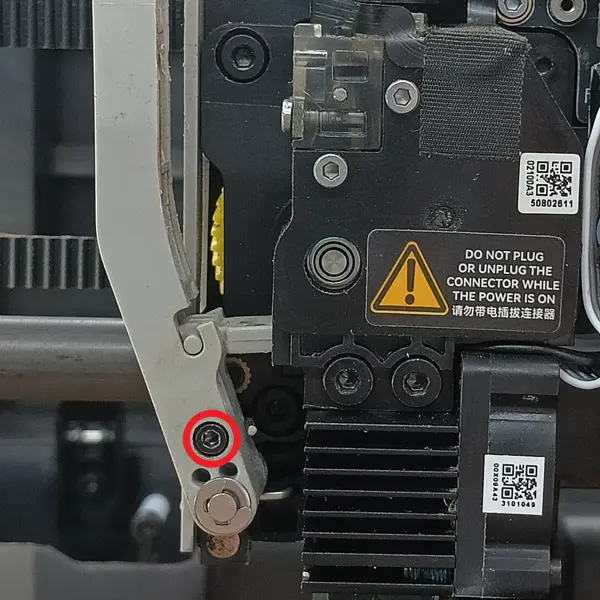

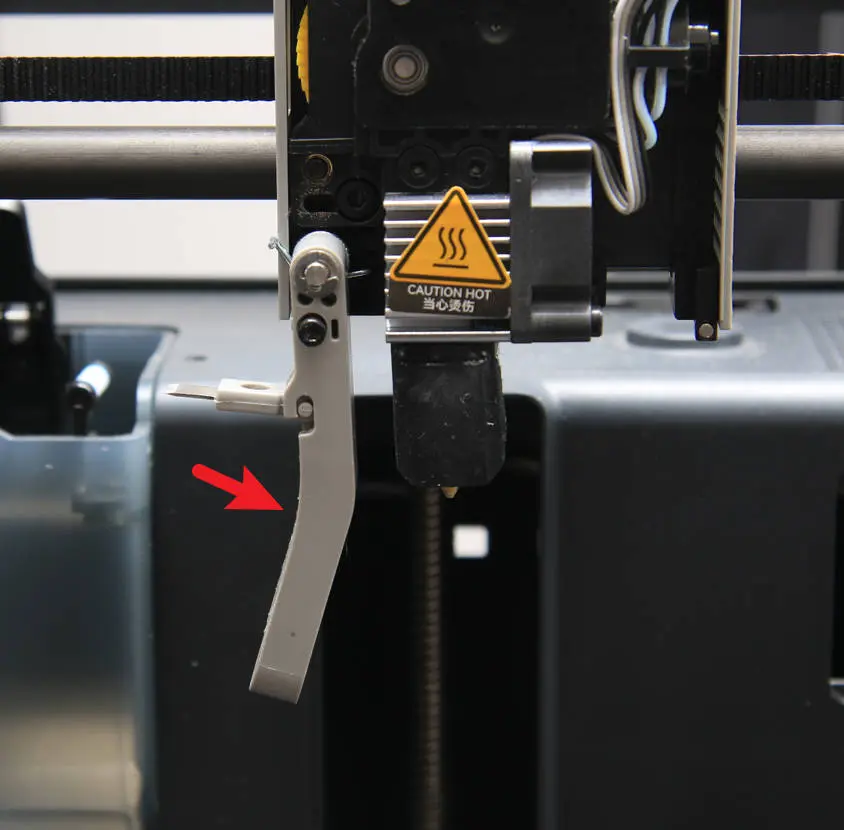

Trin 3 - Frigør filamentskærerens arm

Brug en H1.5 unbrakonøgle til delvist at løsne skruen på skærerens arm uden at fjerne den helt.

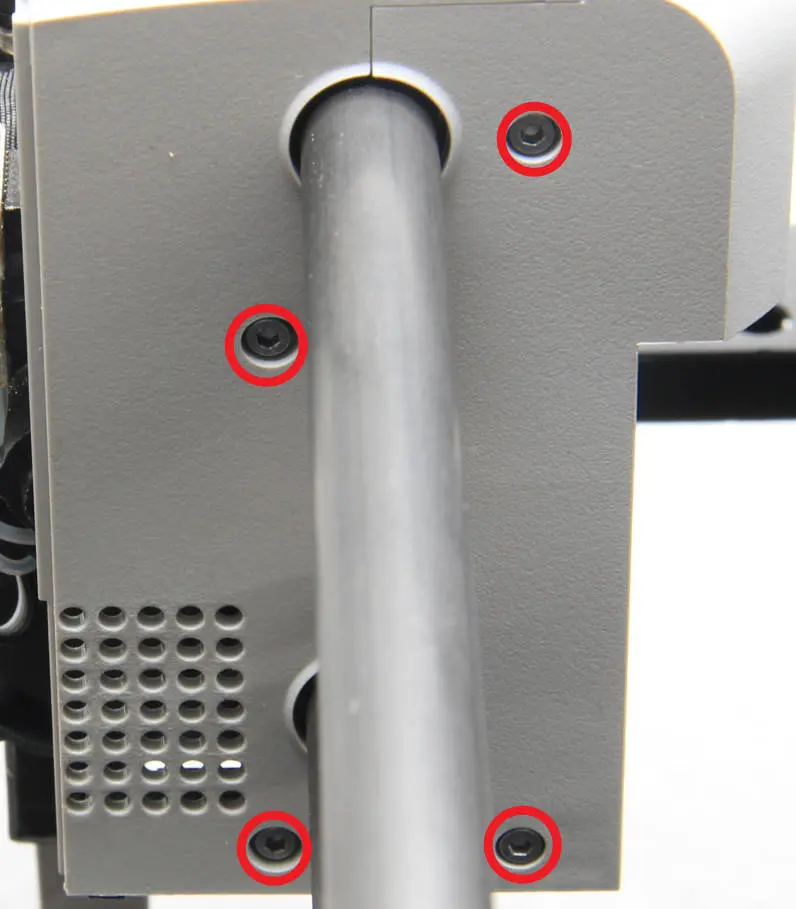

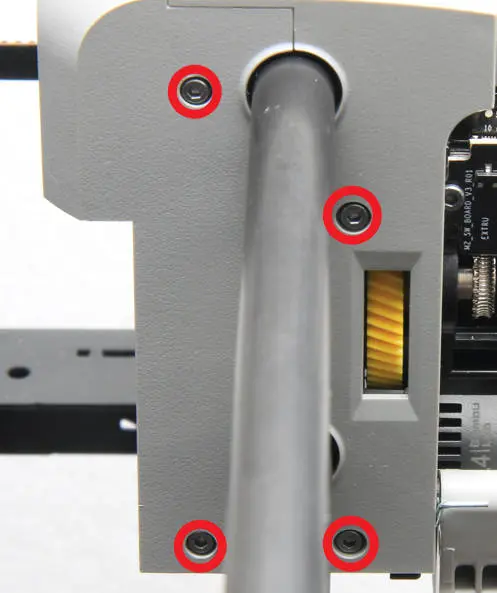

Trin 4 - Fjern skruer

Fjern de 8 skruer på siderne af printhovedet, med 4 skruer på hver side.

Trin 5 - Fjern printhovedets baghus

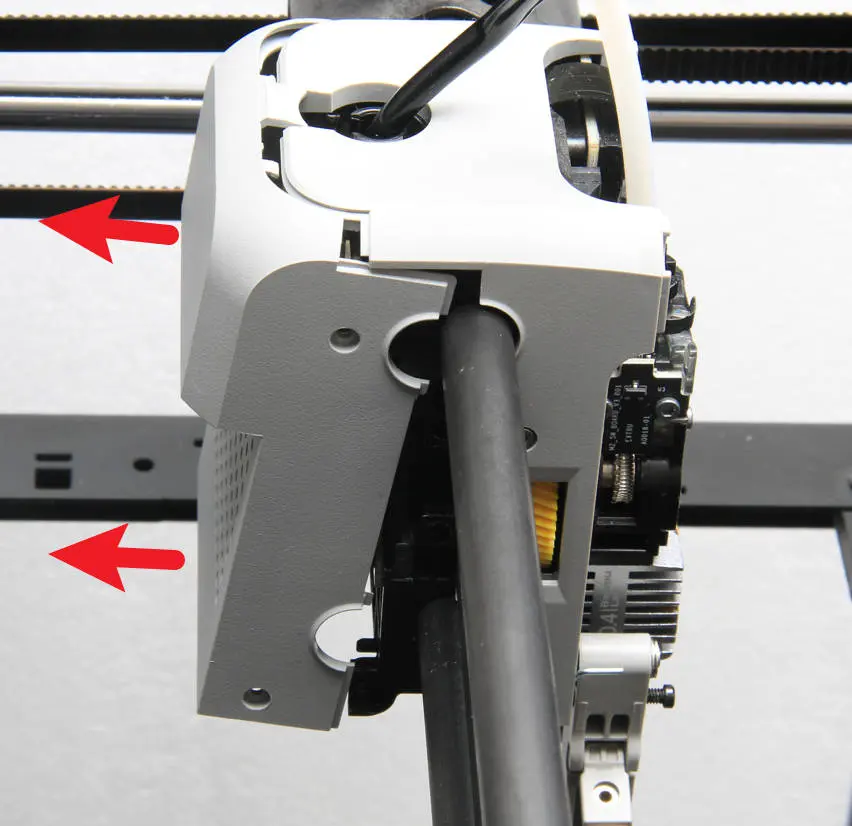

Adskil og fjern printhovedets baghus fra printhovedets mellemhus.

Trin 6 - Fjern printhovedets mellemhus

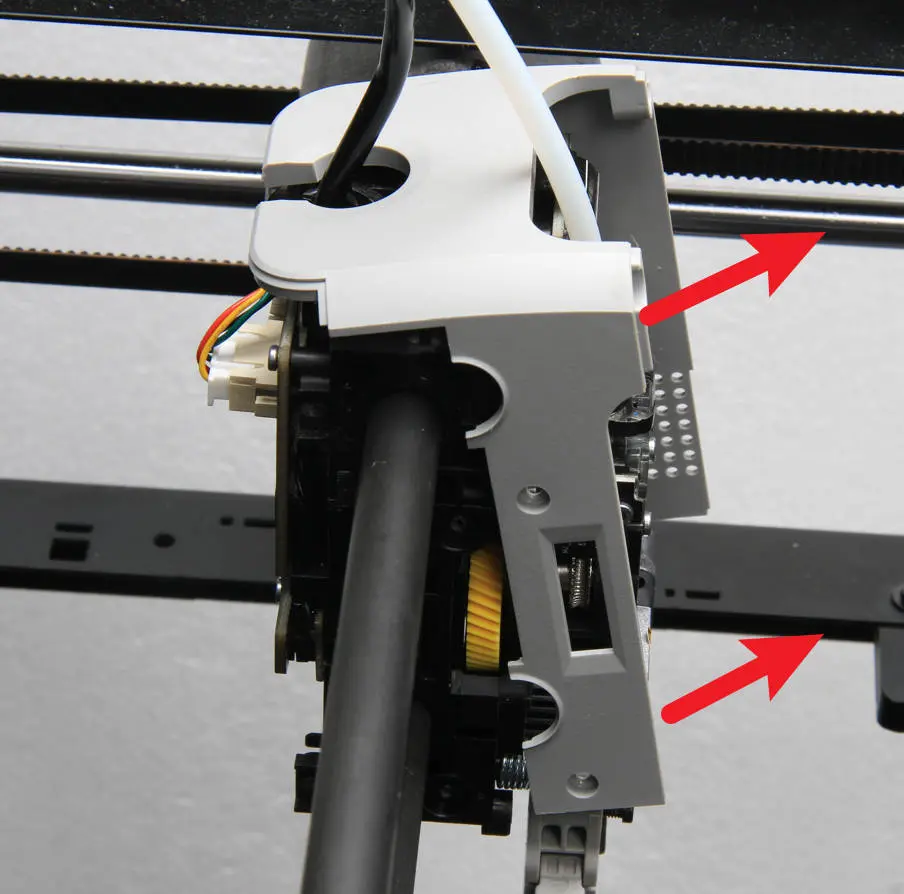

Fjern forsigtigt printhovedets mellemhus, mens du passer på den fremstikkende skæreklinge.

Montering

Trin 1 - Monter printhovedets mellemhus

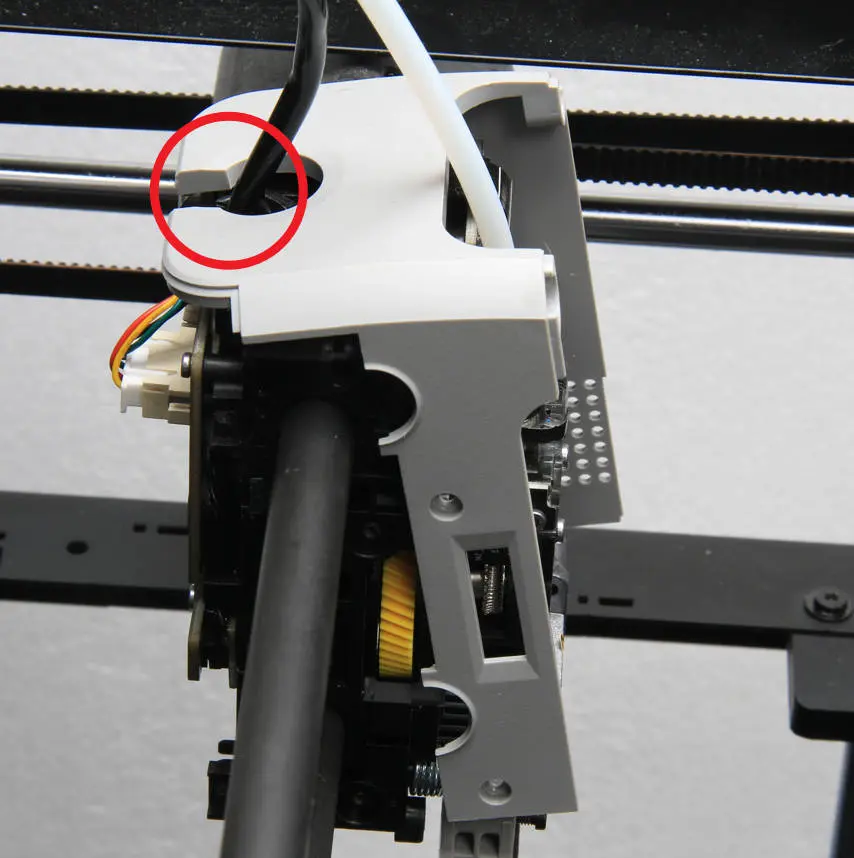

Monter printhovedets baghus, og ret positionen ind efter kabelhullet som vist på billedet nedenfor.

Trin 2 - Monter printhovedets baghus

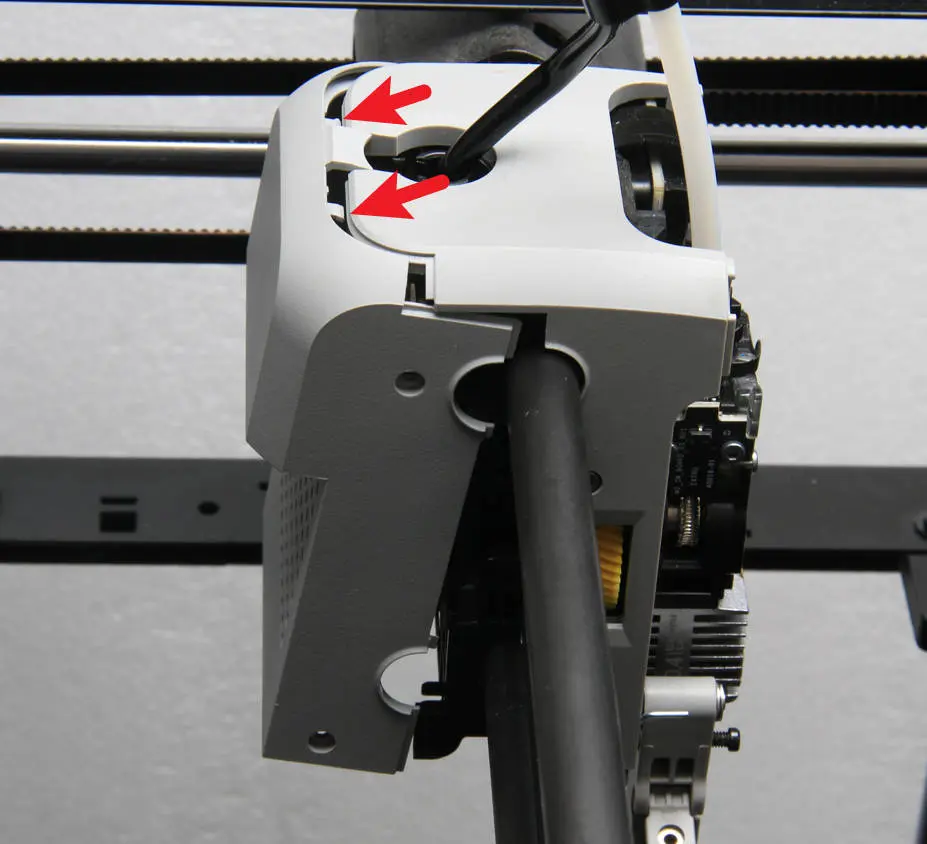

Monter printhovedets baghus, og sørg for, at clipsene sidder korrekt fast i printhovedets mellemhus.

Trin 3 - Spænd skruerne

Når du har bekræftet, at baghuset og mellemhuset er rettet korrekt ind og flugter, kan du sætte skruerne i igen og spænde dem godt fast.

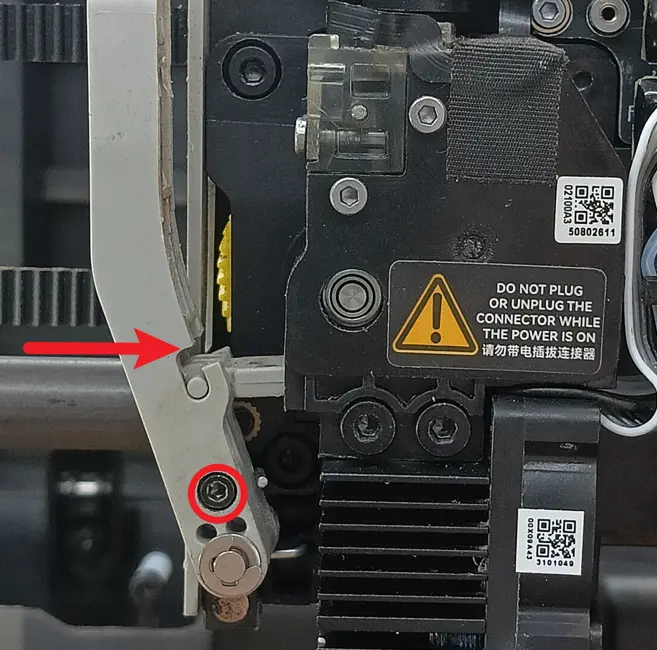

Trin 4 - Monter filamentskærerens arm

Løft filamentskærerens arm med hånden, og før forsigtigt skæreklingen ind i den dertil indrettede åbning i ekstruderen. Spænd derefter skruen på filamentskærerens arm for at fastgøre den.

Trin 5 - Tilslut slangen

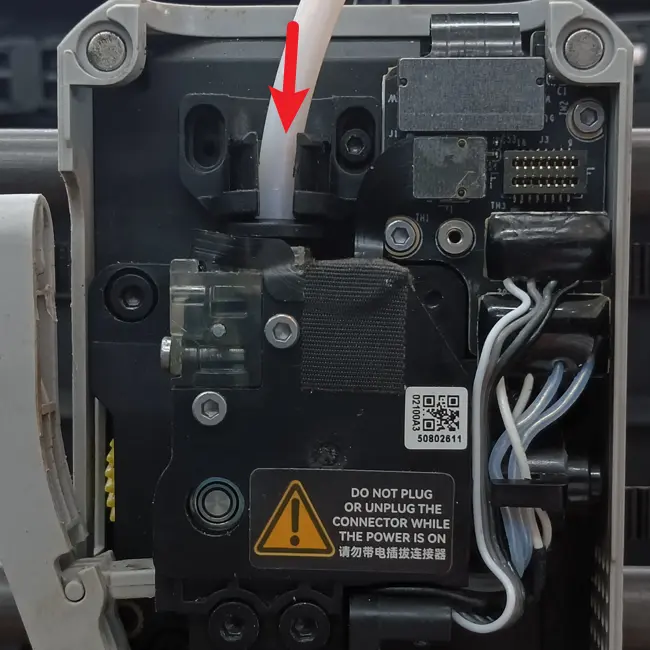

Sæt filamentslangen godt fast i lynkoblingen, og bekræft, at den sidder korrekt, ved forsigtigt at trække i PTFE-slangen.

Trin 6 - Monter fronthusenheden

Tilslut blæserstikket til printpladen, og luk fronthusenheden.

X1-serien	P1-serien

Sådan kontrollerer du

1. Foretag en visuel inspektion for at kontrollere printerens udseende. Sørg for, at huset flugter uden forskydninger eller fremspring.

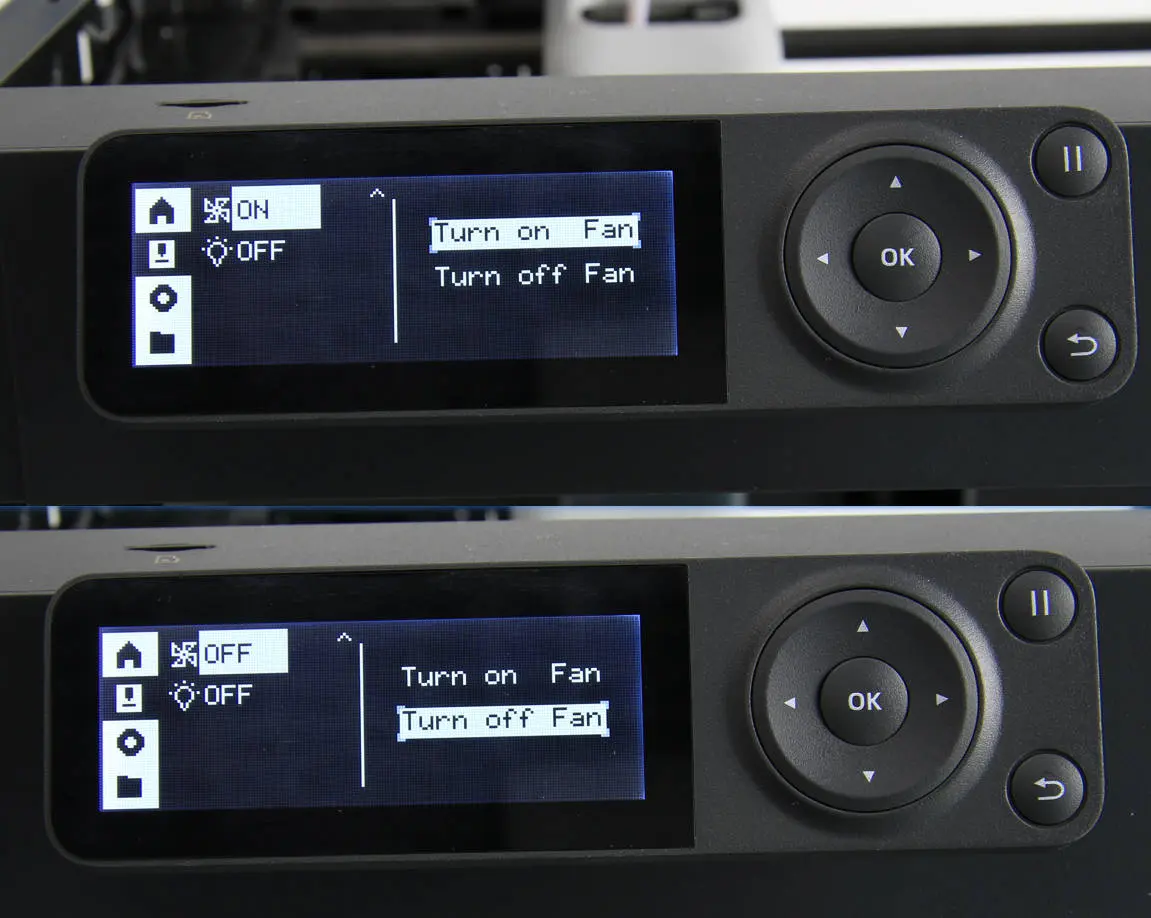

2. Tænd for printeren, og gå ind i skærmmenuen. Slå manuelt køleblæseren til og fra for at bekræfte, at den fungerer normalt.
