Udskiftning af filament- og cuttersensor - X1-serien

Hvornår skal det bruges

• Kablet er beskadiget
• Falske rapporter om fejludløsning
• Falske rapporter om fastklemt cutter

Værktøjer

Ny extruder filament- og cuttersensor-samling

H1.5 unbrakonøgle

Skrueliste

Sikkerhedsadvarsel

Fjern filamentet og sluk for printeren.

Betjeningsvejledning

Trin 1 - Åbn frontkabinettet

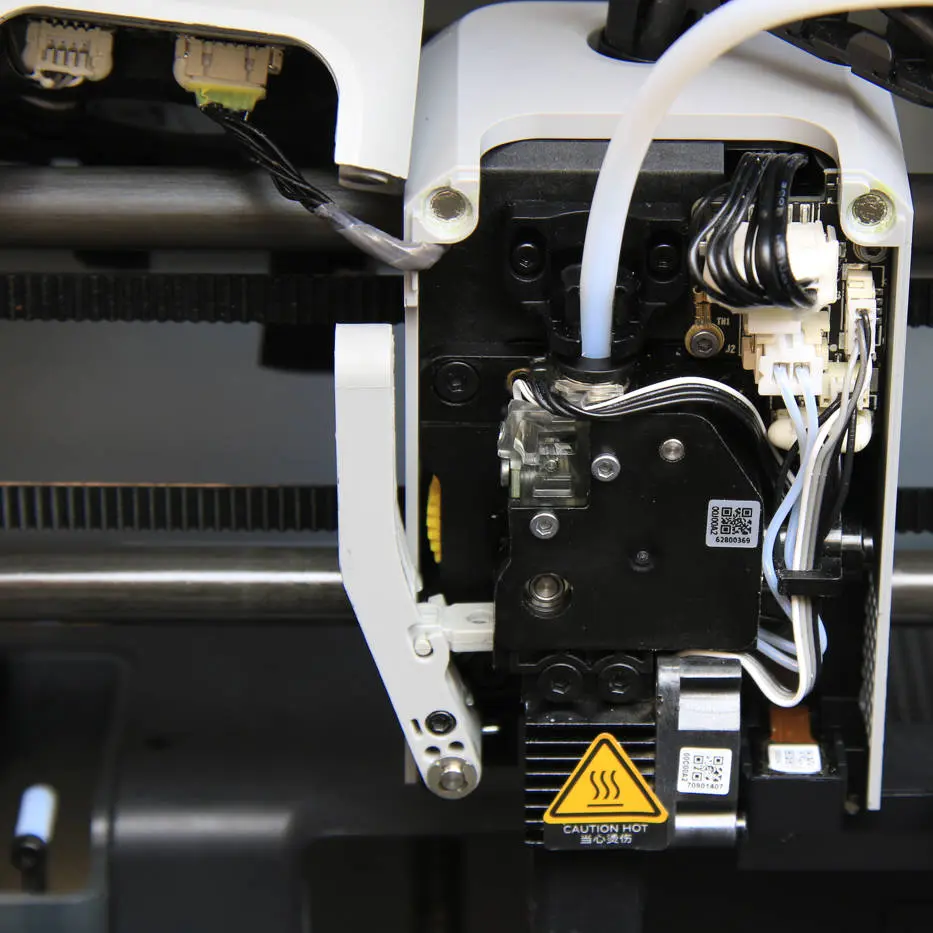

Sluk for printeren, åbn frontkabinettet og hæng det over kulstofsrødet.

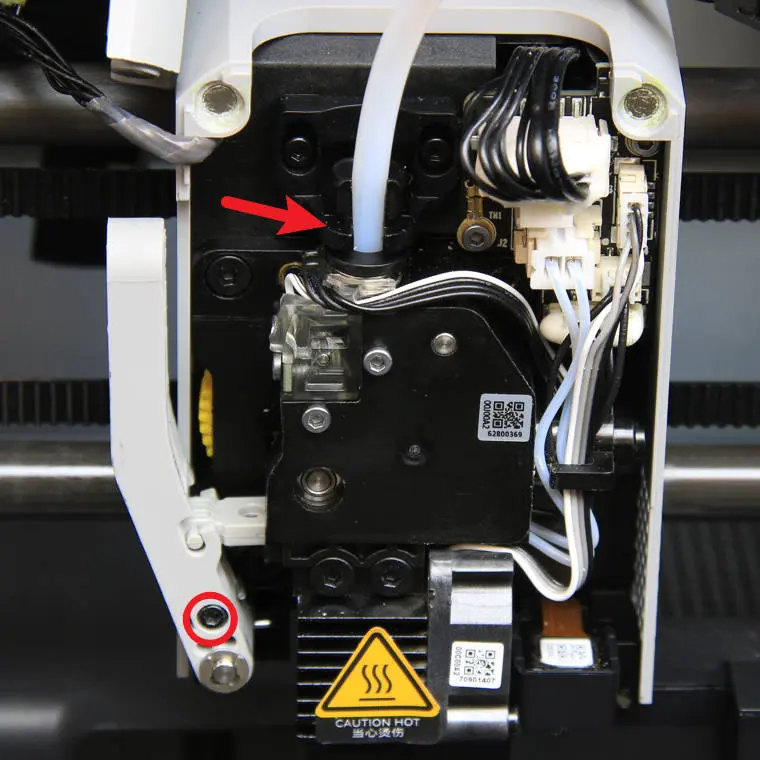

Trin 2 - Frakobl PTFE-røret og løsn cutterarmen

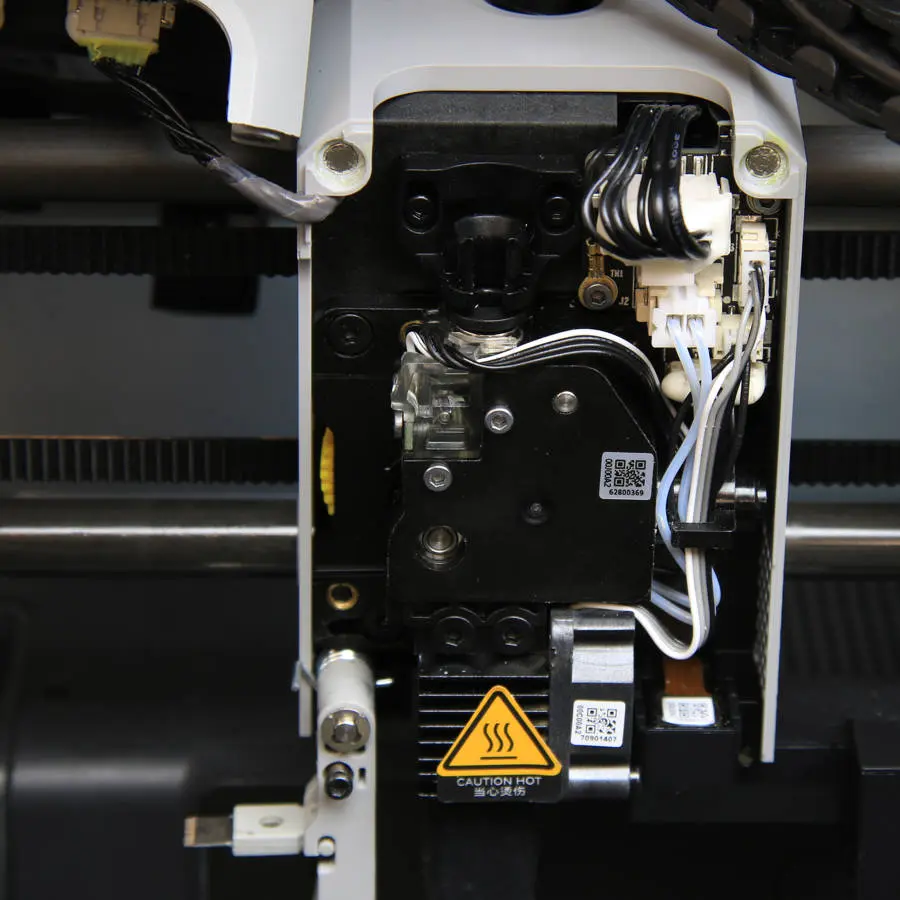

Tryk rørbeslaget ind for at frakoble PTFE-røret, og brug derefter H1.5 unbrakonøglen til at løsne skruen (skrue B) på cutterarmen og frigøre armen.

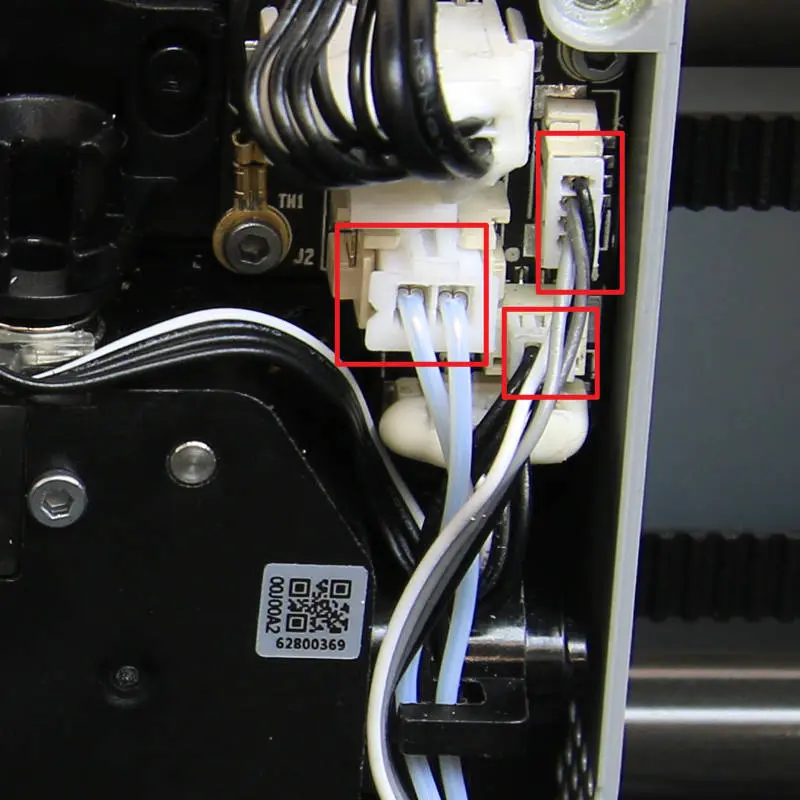

Trin 3 - Frakobl kablerne

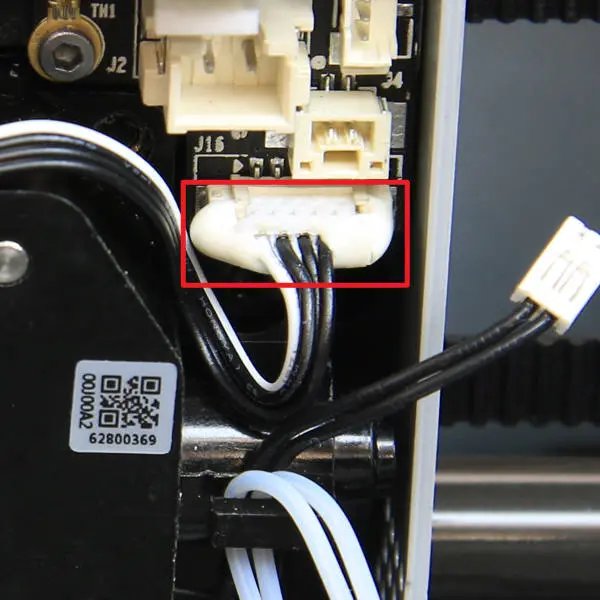

Frakobl hotend-varmeelementet, hotend-blæseren og NTC-modstandskablerne for at eksponere sensorens stik. Brug en varmluftpistol til at opvarme silikonelimen, og frakobl derefter kablet.

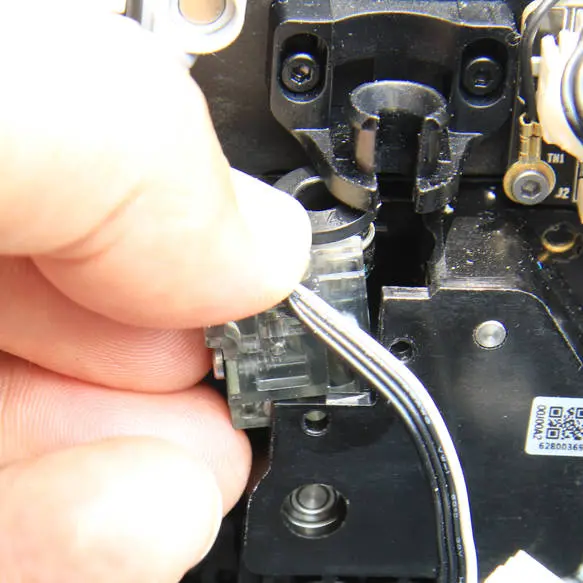

Trin 4 - Fjern sensorsamlingen

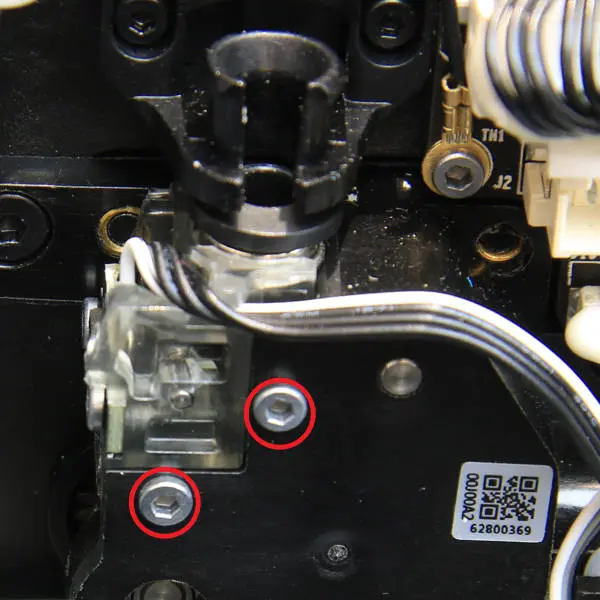

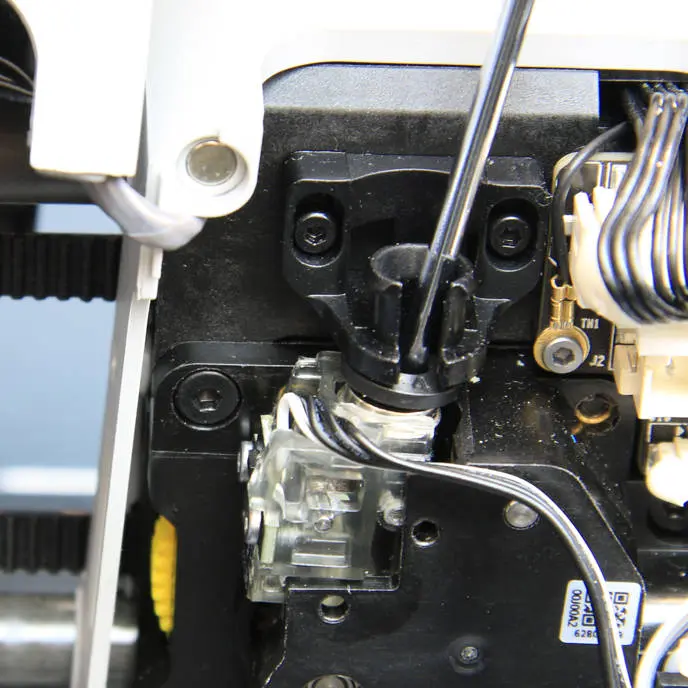

Fjern 2 skruer (skrue A) med en H1.5 unbrakonøgle. Brug unbrakonøglen til at løsne samlingen fra den pneumatiske fitting, og fjern derefter sensorsamlingen.

Trin 5 - Monter sensorsamlingen

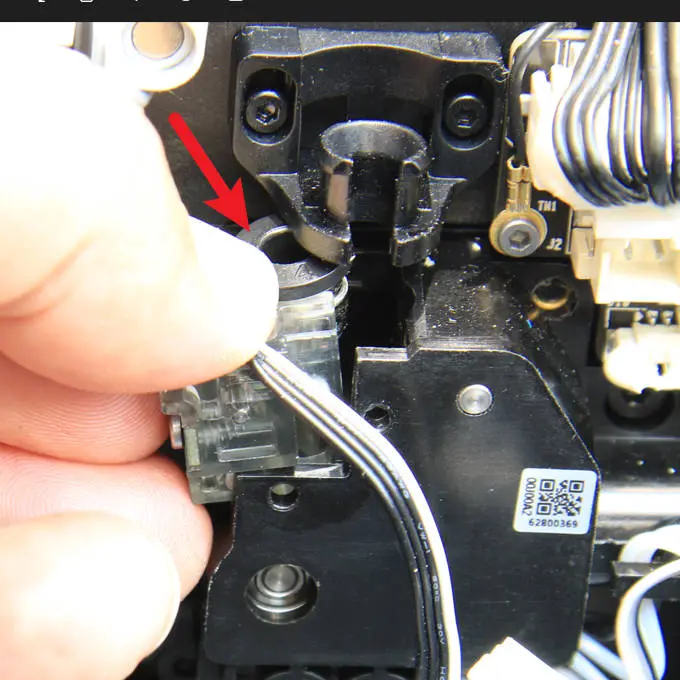

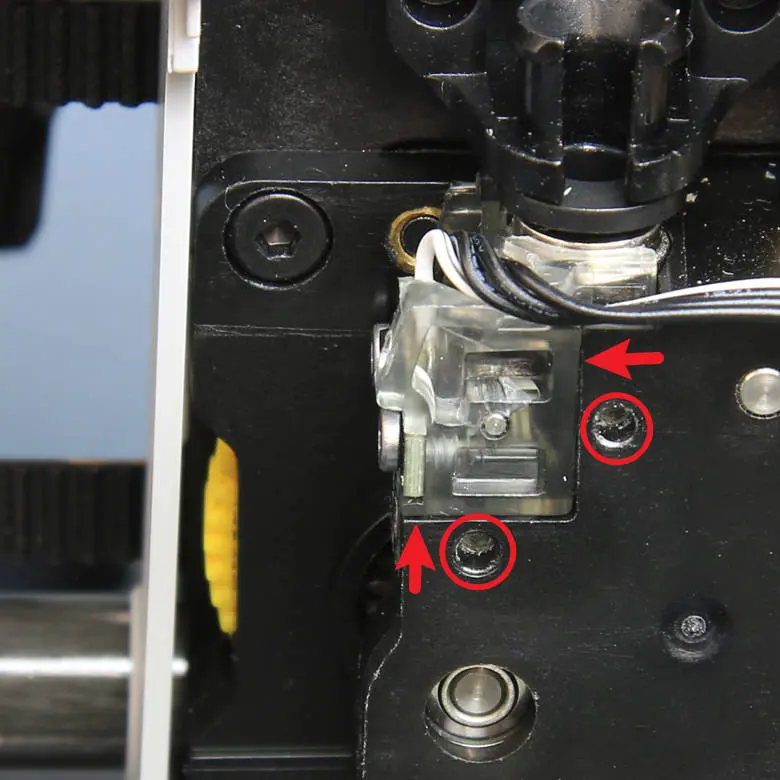

Tryk den pneumatiske fitting på sensorsamlingen ind for at montere den på plads, og skru derefter de 2 skruer (skrue A) i for at fastgøre den.

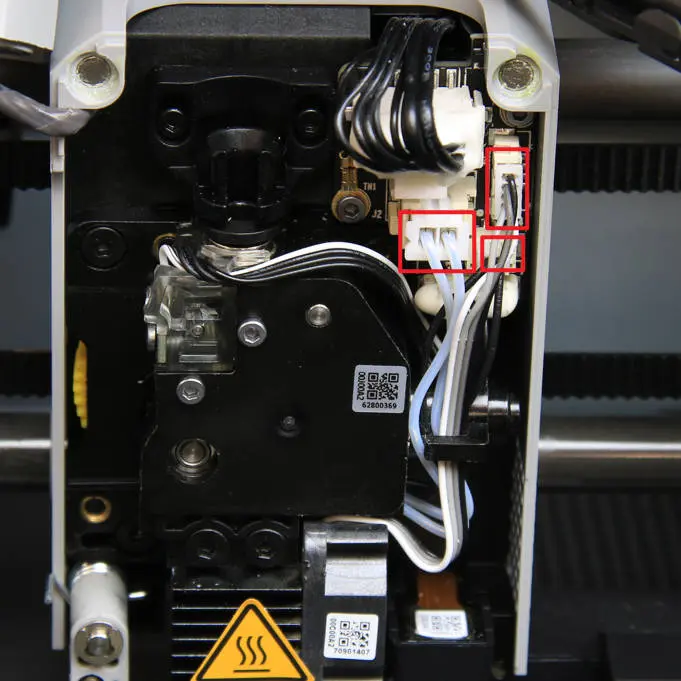

Trin 6 - Tilslut kabler

Tilslut sensorkablet, og det anbefales at bruge silikonelim til at forstærke denne forbindelse. Tilslut derefter hotend NTC-kablet, hotend-blæserkablet og hotend-varmeelementkablet i rækkefølge.

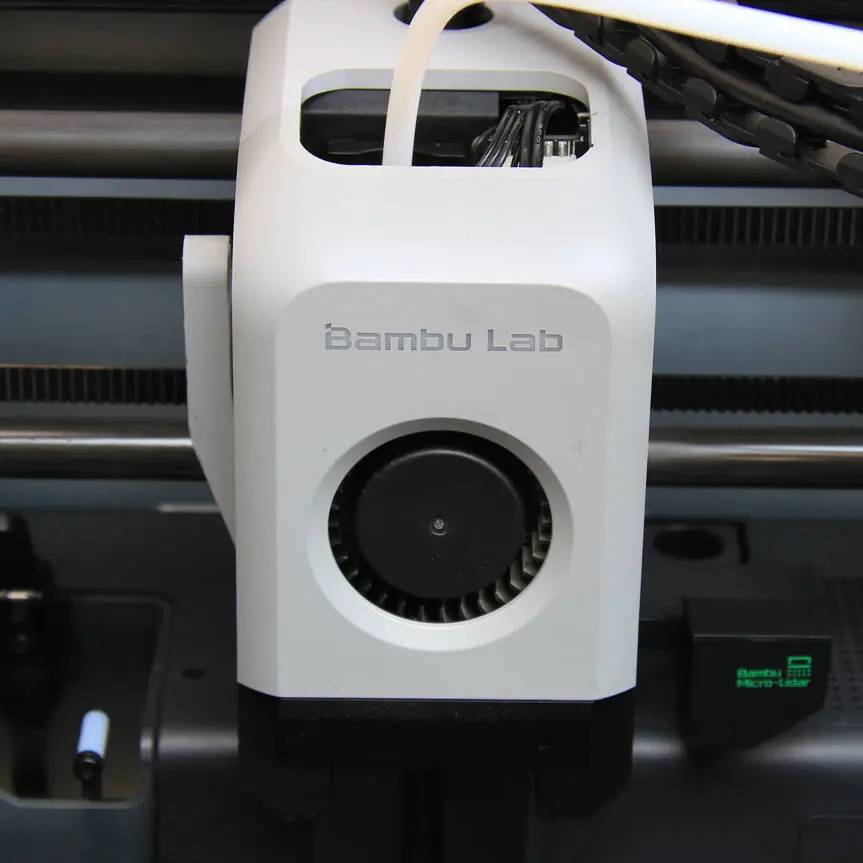

Trin 7 - Lås cutterarmen, isæt PTFE-røret og luk frontkabinettet

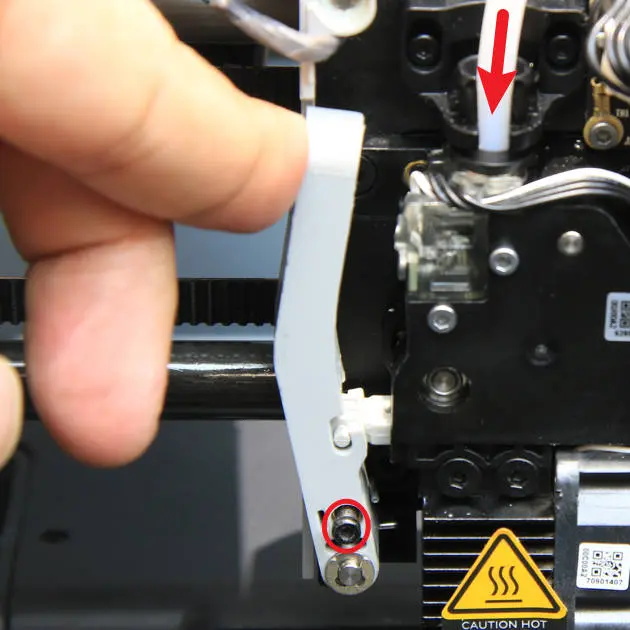

Hold cutterarmen manuelt, isæt cutteren i sporet, stram armens skrue (skrue B), isæt PTFE-røret igen, og luk til sidst frontkabinettet.

Bekræft udførelse/succes

Tænd for printeren, ilæg manuelt filament (eller ilæg via AMS), og udfør derefter udløsning. Hvis processen gennemføres uden problemer, er udskiftningen vellykket. Hvis ikke, skal du dobbelttjekke forbindelserne og forsøge igen. Hvis fejlene fortsætter, kan du kontakte det tekniske team for yderligere hjælp.
