Udskift filamentskærer-armen

Filamentskærer-armen

Filamentskærer-armen bruges til at holde skæreren og trykke den frem, så filamentet kan skæres over.

Filamentskærer-armen

Du kan købe den i vores butik her: Filament Cutter Lever.

Hvornår bruges denne vejledning?

Brug vejledningen, når en beskadiget filamentskærer-arm påvirker dens funktion.

Nødvendige værktøjer og materialer

• Filamentskærer-arm
• H1.5 unbrakonøgle x1
• Pincet

Her er en oversigt over skruerne, der bruges til delene i denne vejledning:

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, inden du udfører vedligeholdelsesarbejde på printeren og dens elektronik, herunder toolhead-kabler, da det at lade printeren være tændt under sådant arbejde kan forårsage kortslutning, hvilket kan medføre yderligere elektrisk skade og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan det være nødvendigt at skille visse dele ad, herunder hotend'et. Denne proces kan blotlægge kabler og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektriske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og frakoble den fra strømkilden, inden du udfører vedligeholdelsesarbejde. Dette vil forhindre kortslutninger eller skader på printerens elektronik. På den måde kan du undgå potentielle skader på printerens elektroniske komponenter og sikre, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer vedrørende denne vejledning, kan du oprette en ny sag på vores supportside, og vi vil gøre vores bedste for at svare hurtigt og hjælpe dig.

Fjern den defekte filamentskærer-arm

Trin 1 - Åbn frontdækslet

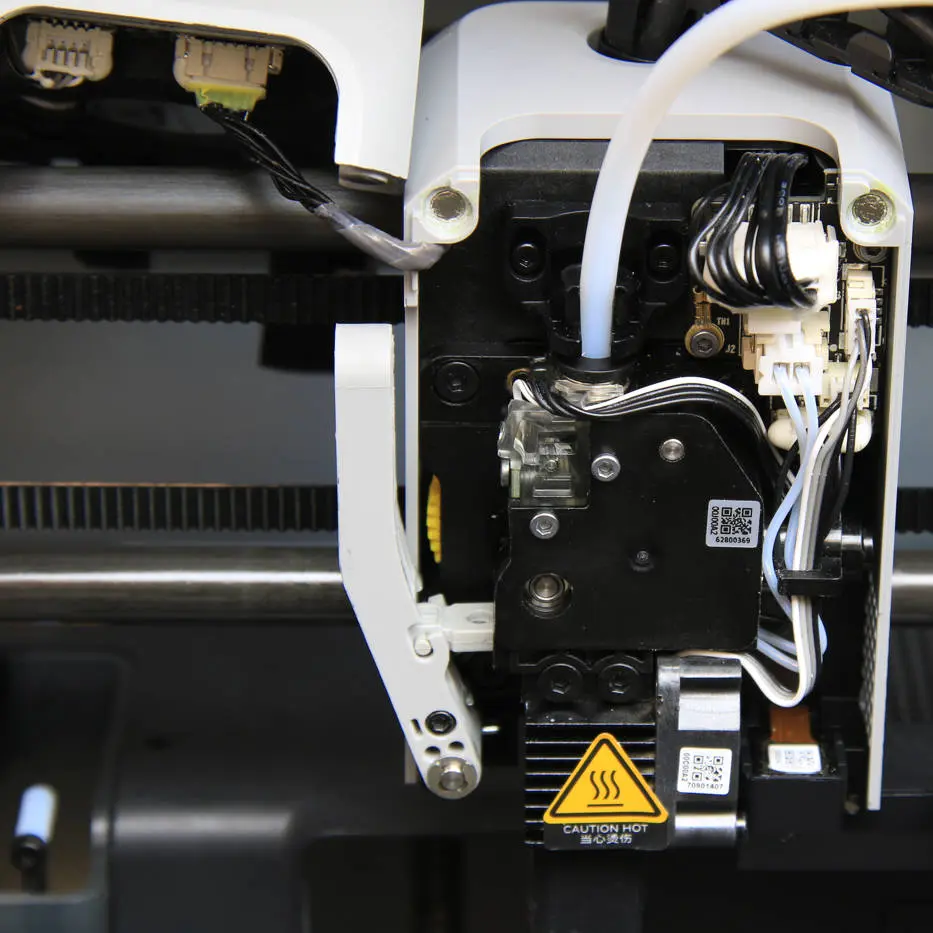

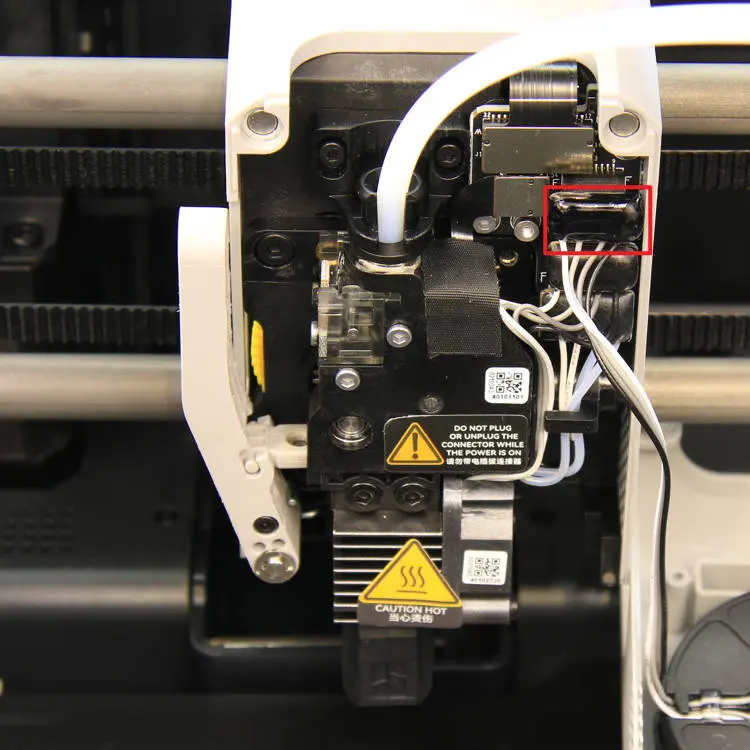

X1-serien: Sluk printeren, åbn frontdækslet og hæng det over carbonrøret.	P1-serien: Træk i stikket for at fjerne frontdækslet, frakobl blæserkablet til kølning af dele, og læg frontdækslet ned i nærheden.

Trin 2 - Fjern låseringen

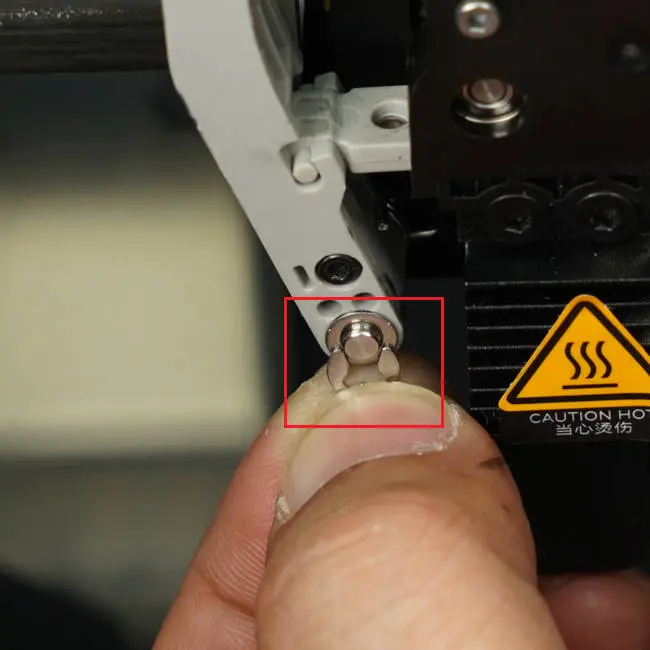

Brug håndtaget på pincetten til at trykke på låseringen som vist på figuren for at frigøre den.	Fjern låseringen (x1) og skiverne (x1).

Trin 3 - Fjern filamentskærer-armen

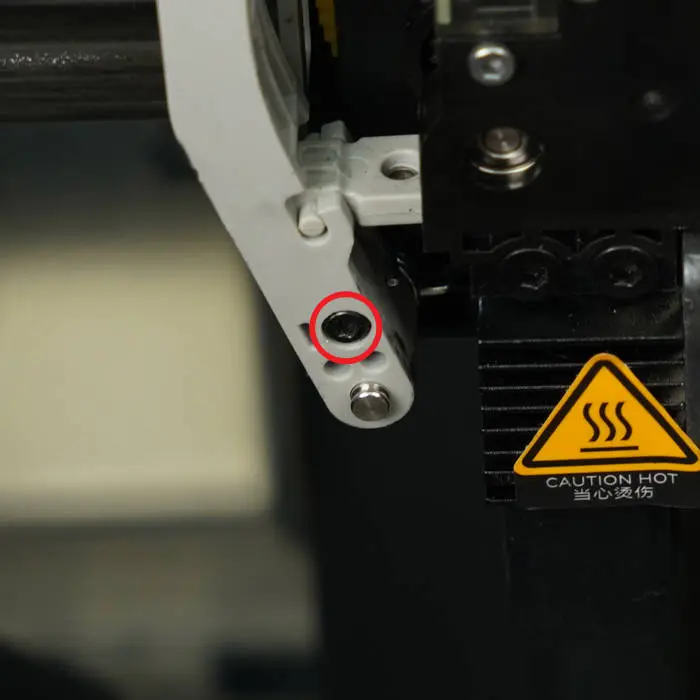

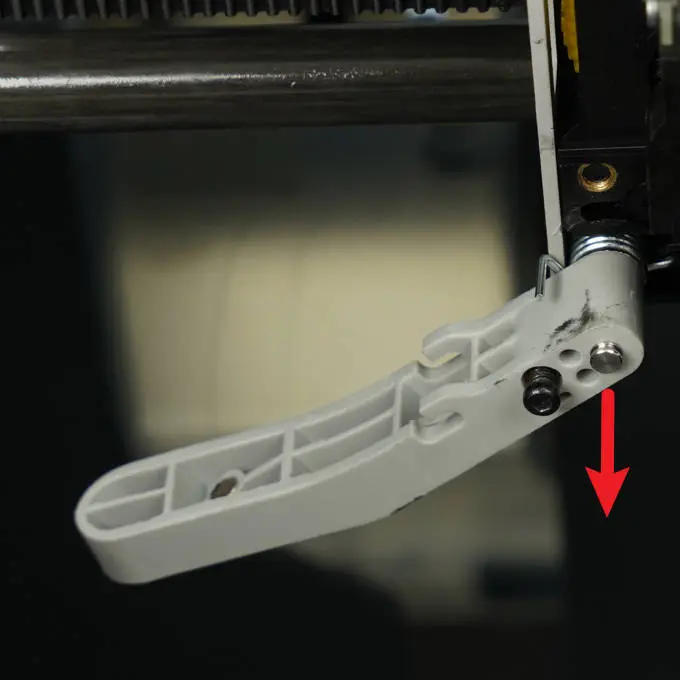

Løsn fastgøringsskrue A på filamentskærer-armen, indtil den er helt løsnet fra extrude'ren.	Fjern filamentskærer-armen.

Monter en ny filamentskærer-arm

Trin 1 - Monter filamentskærer-armen

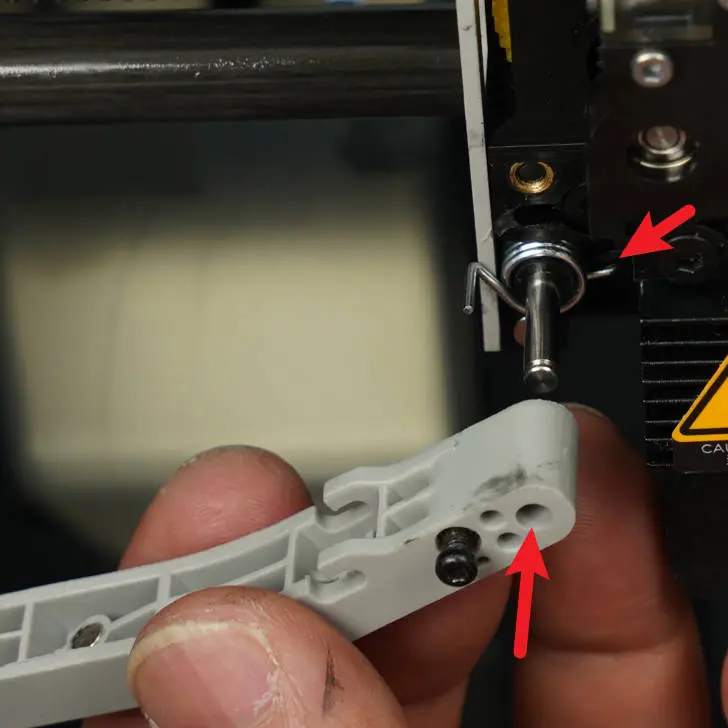

Sæt den ene side af fjederen ind i hullet.	Bekræft korrekt montering af akselfjederen. Tryk filamentskærer-armen sikkert på plads.	Løft filamentskærer-armen med hånden, sæt skæreren ind i slidsen og spænd skrue A for at fastgøre skærer-armen.

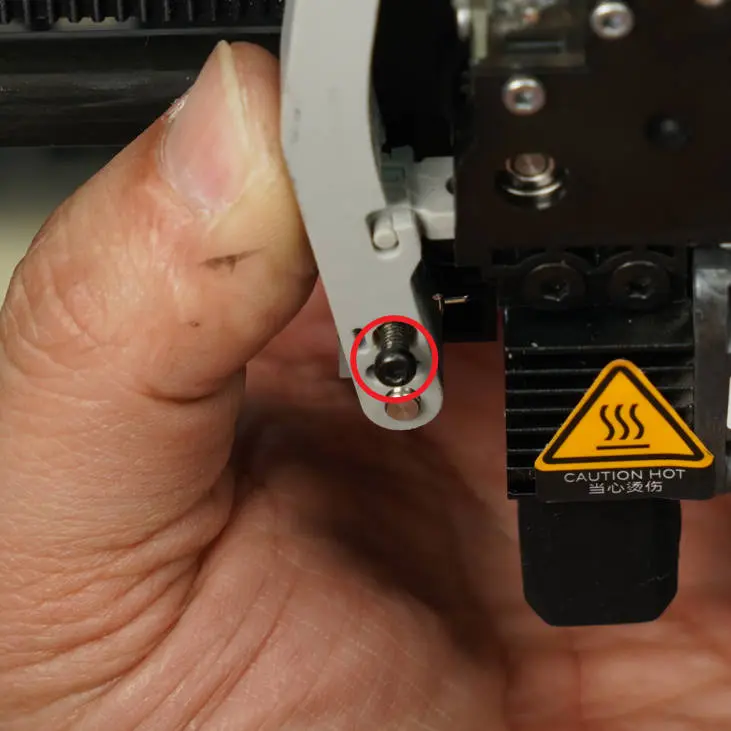

Bekræft korrekt montering af akselfjederen. Tryk filamentskærer-armen sikkert på plads.	Løft filamentskærer-armen med hånden, sæt skæreren ind i slidsen og spænd skrue A for at fastgøre skærer-armen.

Løsn skærer-armen langsomt efter at have spændt skruerne - ellers kan det beskadige toolhead-midterhuset.

Trin 2 - Monter låseringen

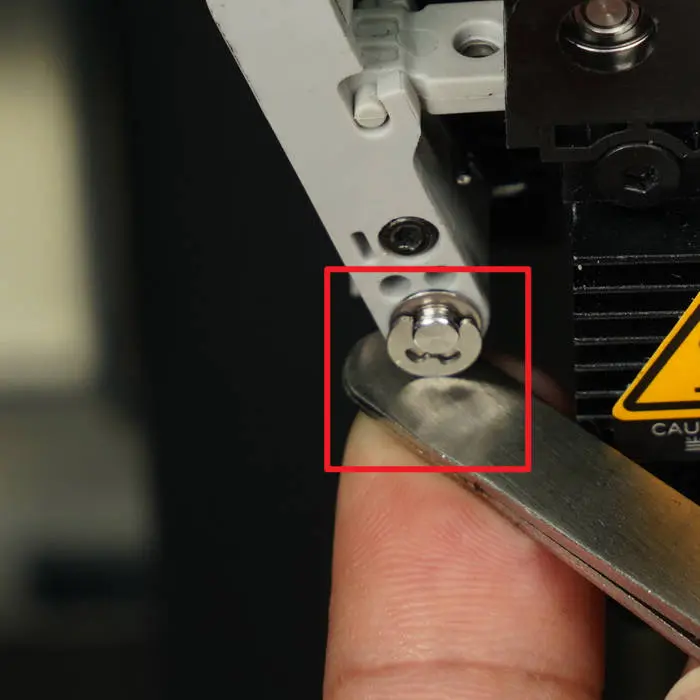

Sørg for, at der er tilstrækkelig plads på akslen til en skive og låsering.	Monter skiven (x1) og tryk låseringen (x1) på plads med pincetten.

Trin 3 - Monter frontdækslet

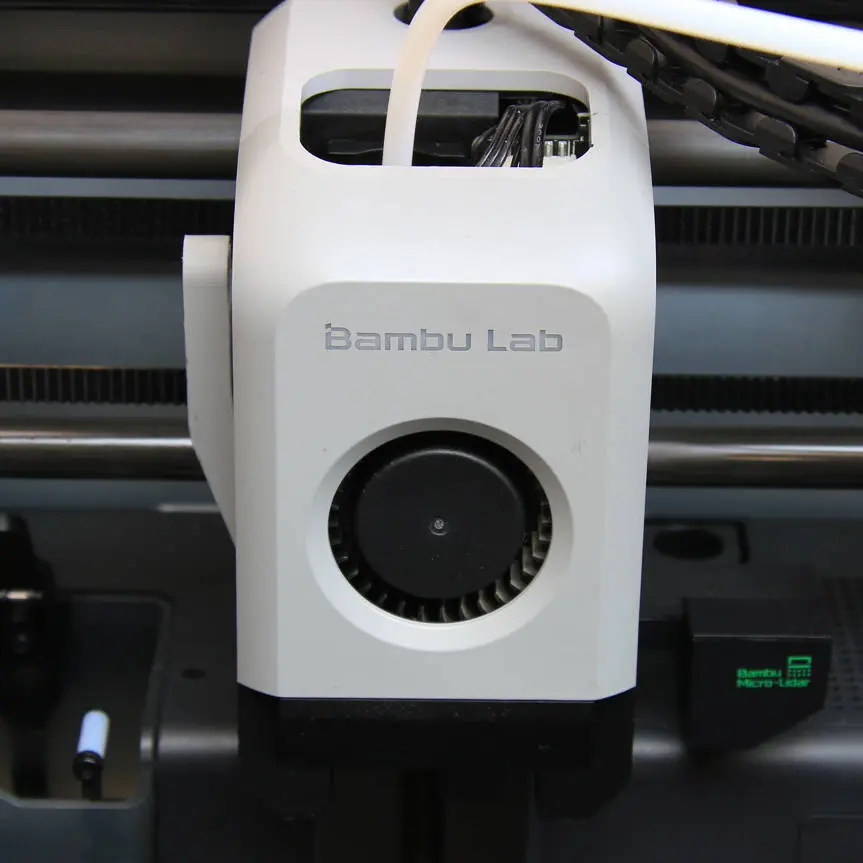

(Kun P1-serien) Tilslut kablet til kølning af dele.	Luk frontdækslet.

Verificer funktionaliteten

Inden du lukker toolhead'ets frontdæksel, skal du manuelt bekræfte, at skæringen forløber glat.

Kalibrering efter operationen

Der er ikke behov for yderligere kalibrering efter udskiftning af filamentskærer-armen.
