HMS_0500-0600-0002-0001 Toolhead-kameraet er ikke på plads; kontrollér hardwareforbindelsen.

Beskrivelse af problemet

AP board kan ikke genkende toolhead-kameraet, fordi kamerasignalet er gået tabt.

Mulige årsager (angivet fra højeste til laveste sandsynlighed):

• Løs forbindelse mellem kameraet og TH board

• USB-C-kablet er koblet fra eller har en ustabil forbindelse

• TH board er beskadiget

• Toolhead-kameraet er beskadiget

• AP board er beskadiget

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

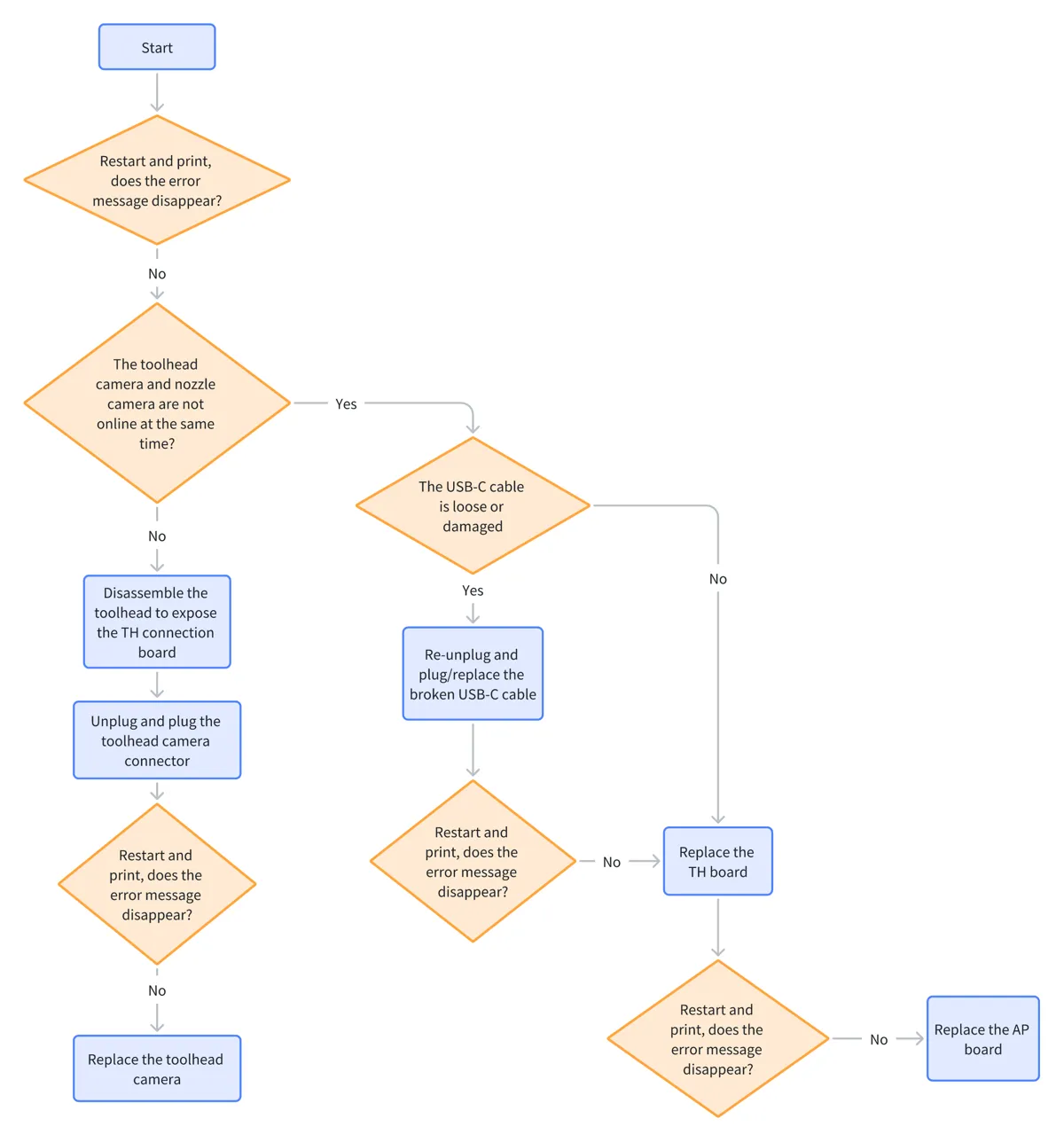

Fremgangsmåde til fejlisolering

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1. Genstart printeren, og genoptag printet

• Genstart printeren, og start printet flere gange for at se, om alarmen udløses gentagne gange.

• Hvis alarmen forsvinder, kan den ignoreres.

• Hvis alarmen fortsætter, skal du kontrollere, om der også er en alarm for, at nozzle-kameraet er offline.

  • Hvis kun toolhead-kameraet er offline, skal du gå videre til Trin 2.

  • Hvis begge kameraer er offline samtidig, skal du gå videre til Trin 3.

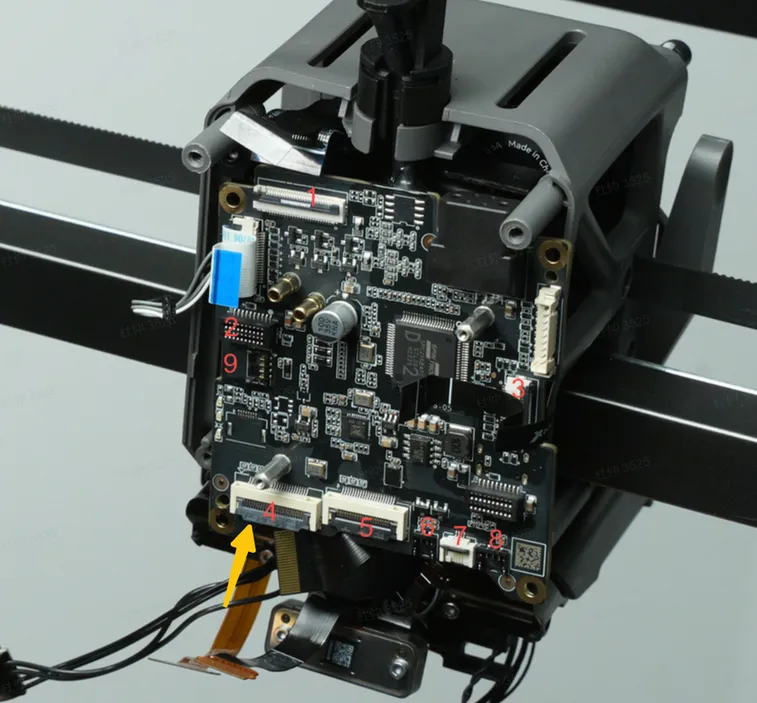

Trin 2. Tilslut toolhead-kameraets stik igen

Se Afmontering af H2D-toolheadet for at afmontere toolheadet og blotlægge TH board.

• Tilslut toolhead-kameraets kabel igen.

• Genstart, og forsøg at printe for at se, om problemet er løst.

• Hvis problemet fortsætter, skal du gå videre til Trin 3 for at udskifte toolhead-kameraet.

Trin 3. Kontrollér USB-C-kablets tilstand

• Se Udskift H2D USB-C-kabel Undersøg USB-C-kablet for skader, og udskift det om nødvendigt.

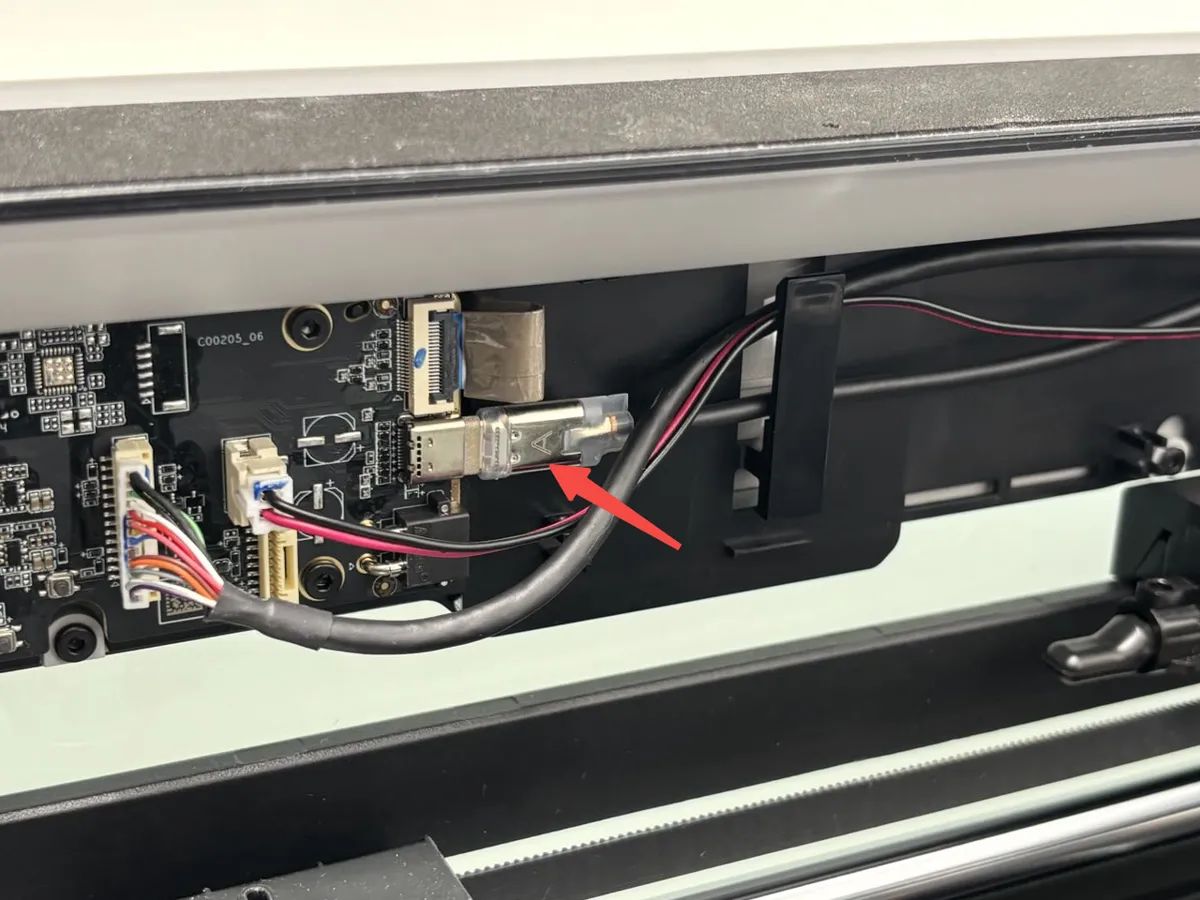

• Se Afmontering af H2D-toolheadet for at blotlægge AP board. Kontrollér forbindelsen mellem USB-C-kablet og AP board. Hvis forbindelsen er løs, skal du tilslutte den igen.

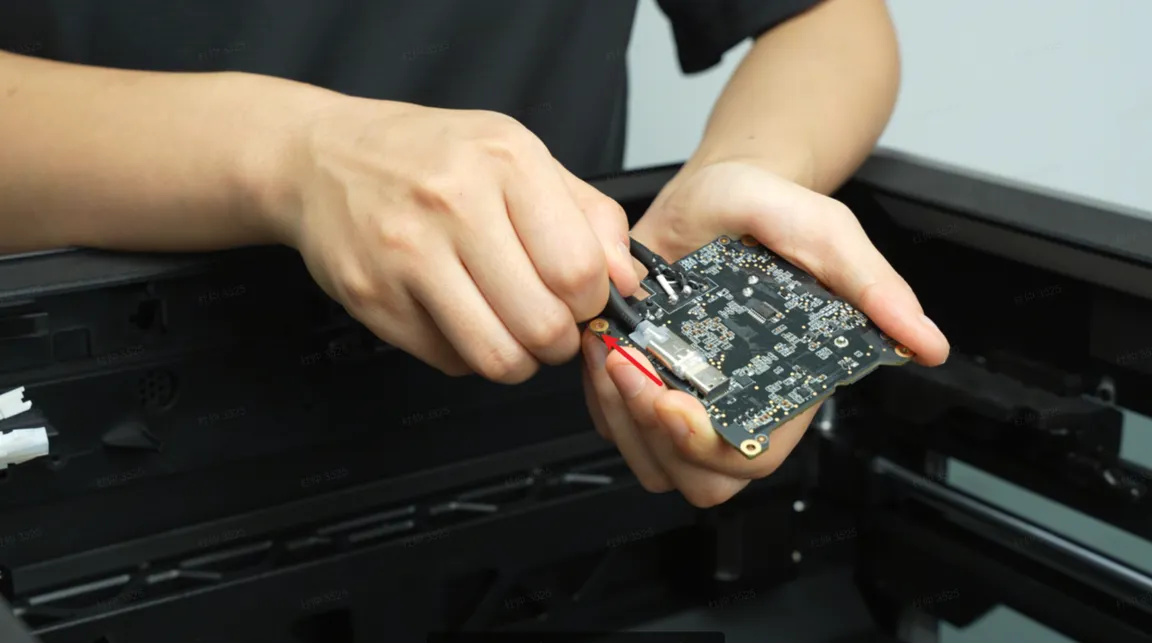

• Se Afmontering af H2D-toolheadet for at blotlægge TH board. Kontrollér forbindelsen mellem USB-C-kablet og TH board. Hvis forbindelsen er løs, skal du tilslutte den igen.


Hvis USB-C-kablet er i god stand, skal du gå videre til Trin 5 for at udskifte TH board.

Trin 4. Udskift TH board

Se Udskift H2D extruder-forbindelsesboard/TH board/FPC-kabel for at udskifte TH board. Genstart, og forsøg at printe. Hvis problemet fortsætter, skal du gå videre til Trin 6 for at udskifte AP board.

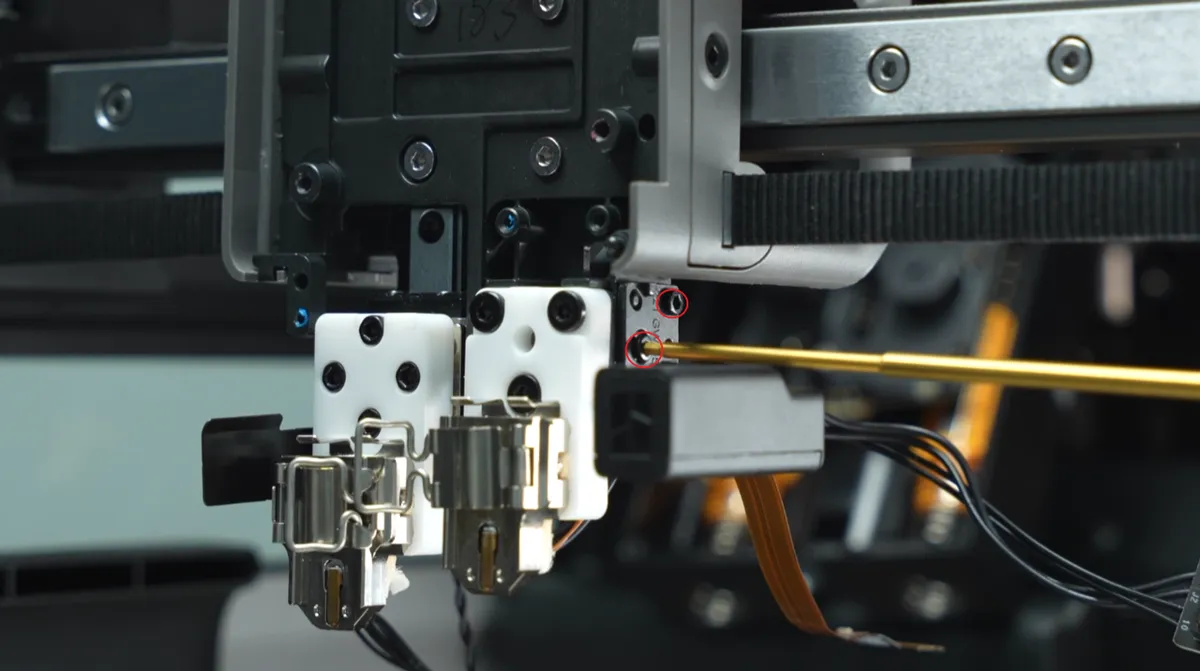

Trin 5. Udskift toolhead-kameraet

Se Afmontering af H2D-toolheadet for at udskifte toolhead-kameraet.

Trin 6. Udskift AP board

Se Udskift H2D AP board.

Tilsvarende koder

Følgende HMS-koder repræsenterer den samme type problem.
