HMS_0501-0400-0003-0005 Rengør og smør induktions-hotend-låsen og de lineære stænger i hotend-skiftesystemet.

Fejlbeskrivelse

Efter længere tids print kan der opstå slid på grund af den hyppige bevægelse af den optiske aksel og induktionslåsens aktuator på induktions-hotend-holderen. Dette kan resultere i:

• Reduceret succesrate for automatisk hotend-skift
• Øgede positioneringsfejl under automatisk pick-and-place
• Forringet printoverfladekvalitet eller endog fejl ved hotend-skift

Enheden vurderer automatisk forbruget af smøremiddel ud fra din printaktivitet og minder dig om at udføre vedligeholdelse, når det er nødvendigt.

Nødvendige værktøjer og materialer

• H1.5-unbrakonøgle
• Smøremiddel

Sikkerhedsadvarsel

Det er afgørende at slukke for printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og printhovedets ledninger. Udføres opgaver med printeren tændt, kan det resultere i en kortslutning, der fører til elektroniske skader og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du blive nødt til at afmontere dele, herunder hotend. Dette blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan resultere i skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fejllokalisering og løsningsproces

1. Efter at have slukket for maskinen skal du manuelt bevæge induktions-hotend-holderen for at sikre, at den kan køre hele vejen uden væsentlig modstand.
2. Kontrollér låsehåndtaget for at sikre, at det korrekt kan låse hotend fast.

Fejlfindingstrin

Scenarie 1: For stor modstand når induktions-hotend-holderen bevæges.

Den optiske aksel på monteringsbeslaget skal rengøres og smøres. Trinene er som følger:

1. Klargør et fnugfrit klæde og sprit. Fugt det fnugfrie klæde med en passende mængde sprit, og aftør forsigtigt hotend-holderen (inklusive dock-komponenterne) og den optiske aksels overflade for at fjerne olie, støv og andre urenheder.

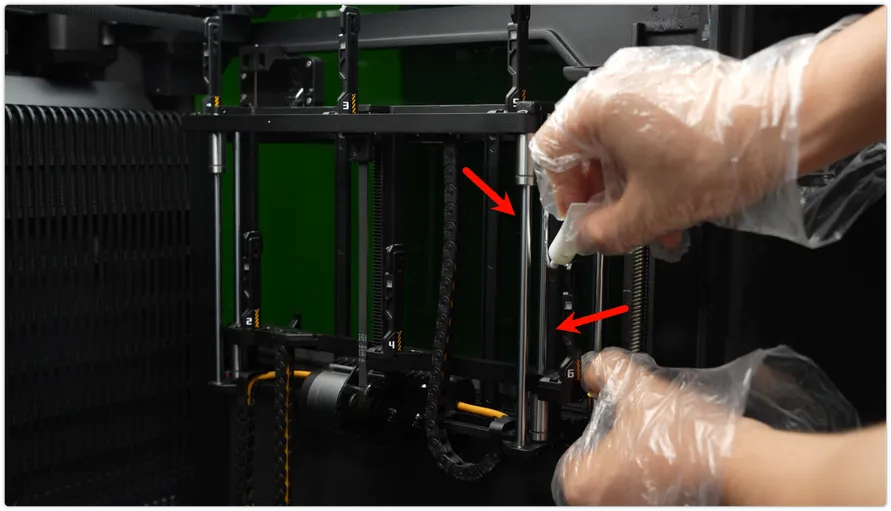

2. Efter rengøring påføres smøremiddel jævnt på de fire forreste og bageste optiske aksler på hotend-holderen.

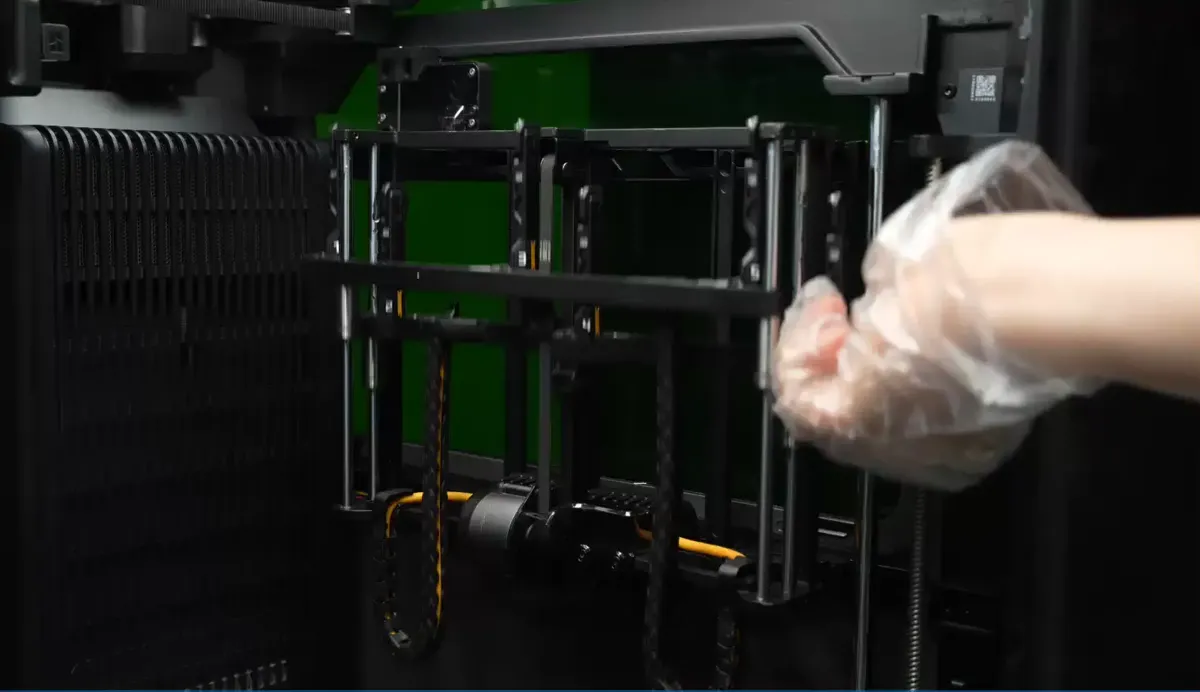

3. Skub langsomt hotend-holderen op og ned, så smøremidlet kan trænge helt ind og fordele sig i det lineære leje og sikre fuld smøredækning.

Efter operationen skal du straks tørre eventuel overskydende fedt af den optiske aksel og dock-overfladen med et fnugfrit klæde for at forhindre, at urenheder ophobes.

Når det er gennemført, bevæg induktions-hotend-holderen manuelt; bevægelsen bør være jævn, og enhver unormal støj bør være forsvundet.

Scenarie 2: Slid på låsehåndtaget på hotend-induktionslåsens aktuator

1. Fjern hotend

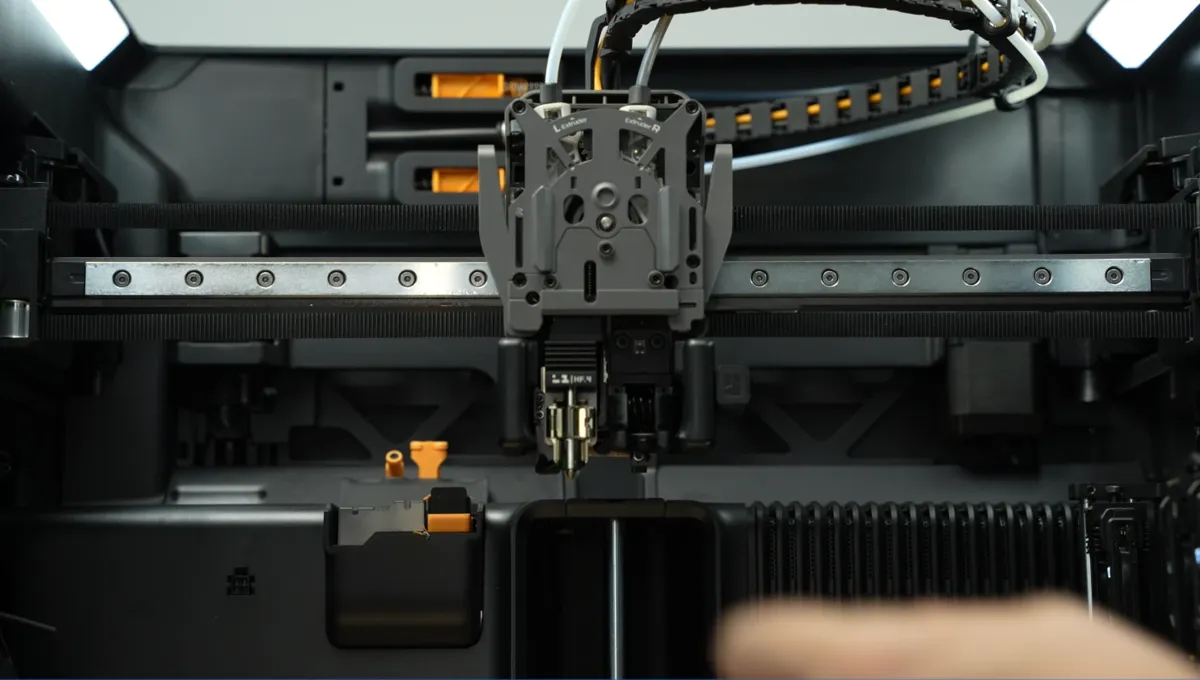

• Venstre dyse: Fjern silikonesokken fra den venstre dyse, åbn dyseenhedens holdeklips, og fjern dyseenheden.

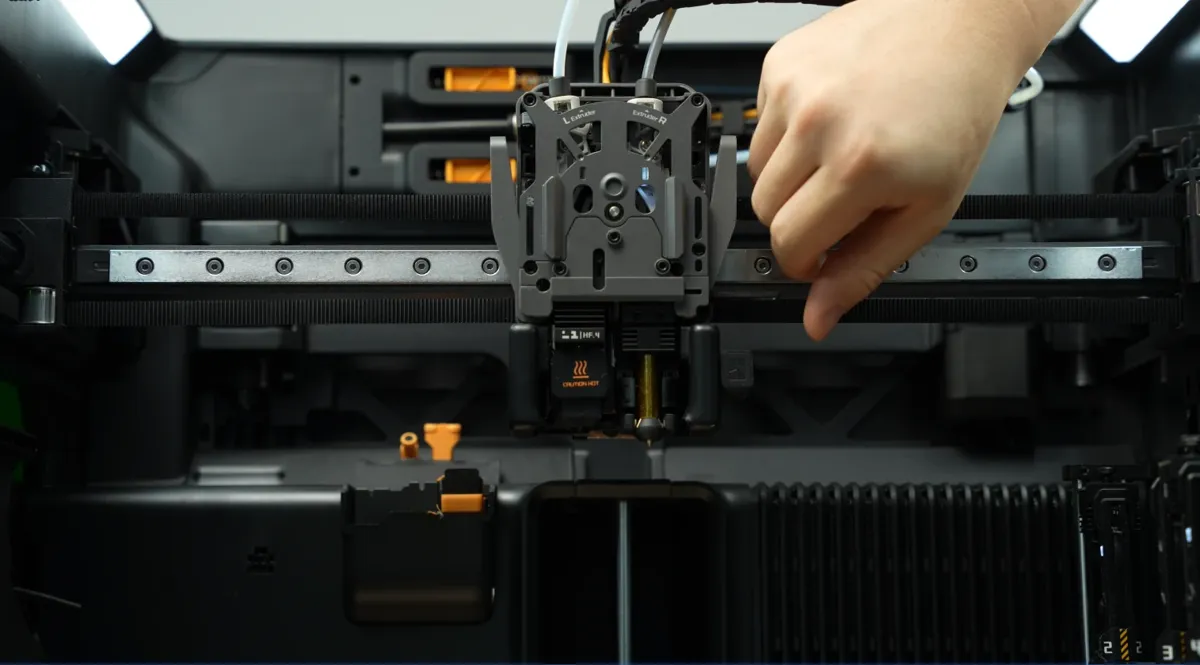

• Højre dyse: Træk induktionslåsens aktuator til højre for at låse op og fjerne den højre dyseenhed.

Se trinene i H2C Extruder Front Guide Cover Replacement Steps for at fjerne ekstruderens frontdæksel-føringsenhed.

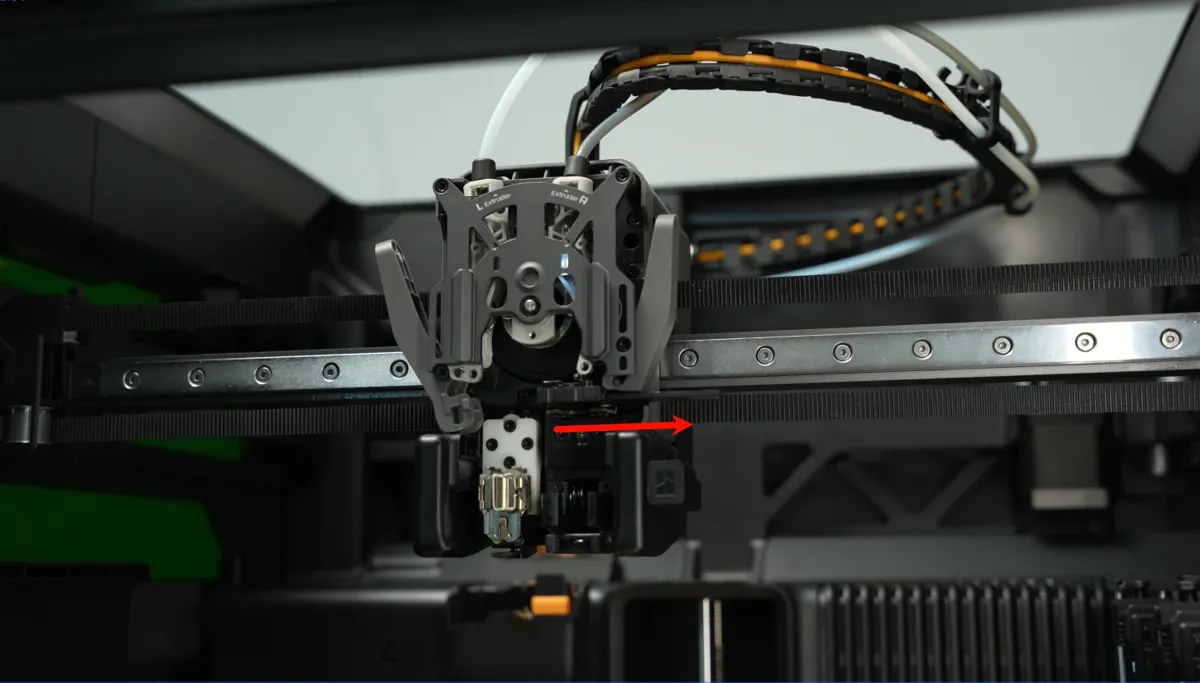

Træk induktionslåsens aktuator til højre, indtil den er trukket helt ud.

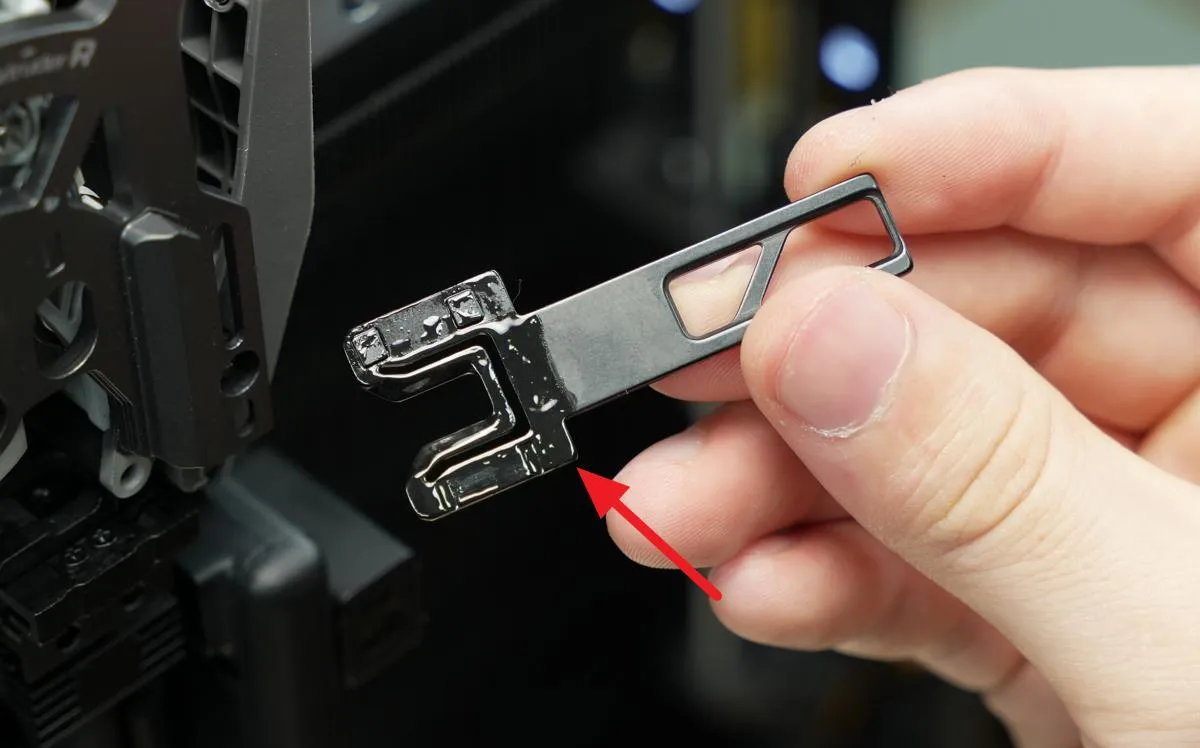

2. Påfør smøremiddel på begge sider af den nye induktionslåsaktuators rille.

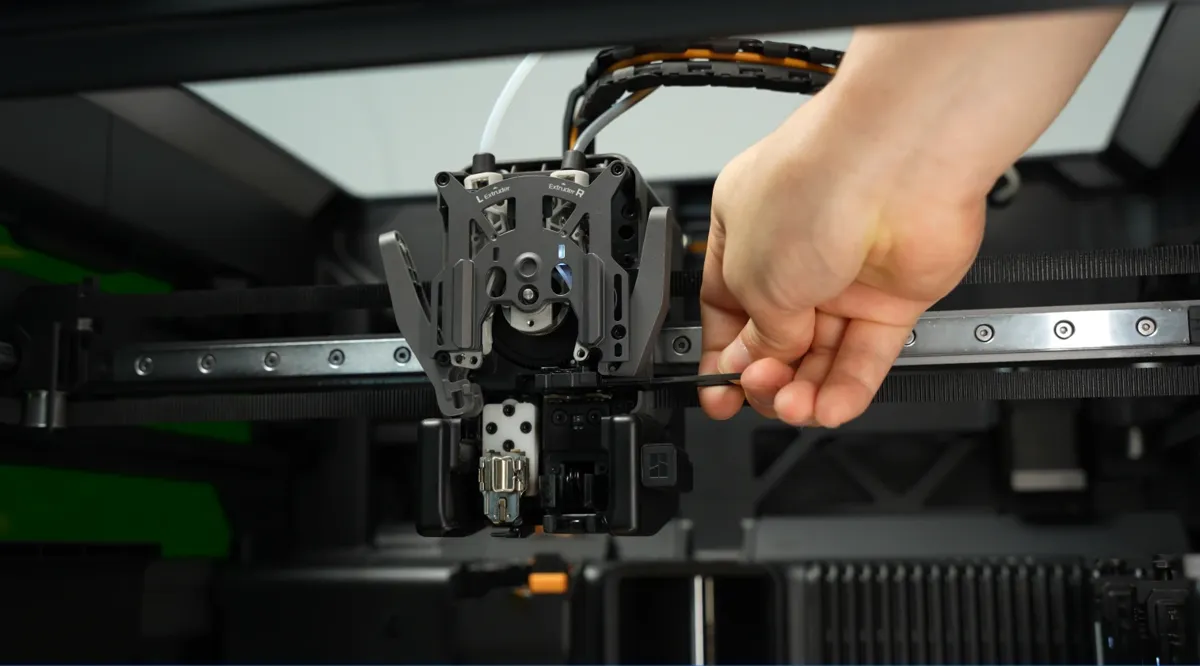

3. Sæt induktionslåsens aktuator med oversiden opad i den tilsvarende rille på printhovedet.

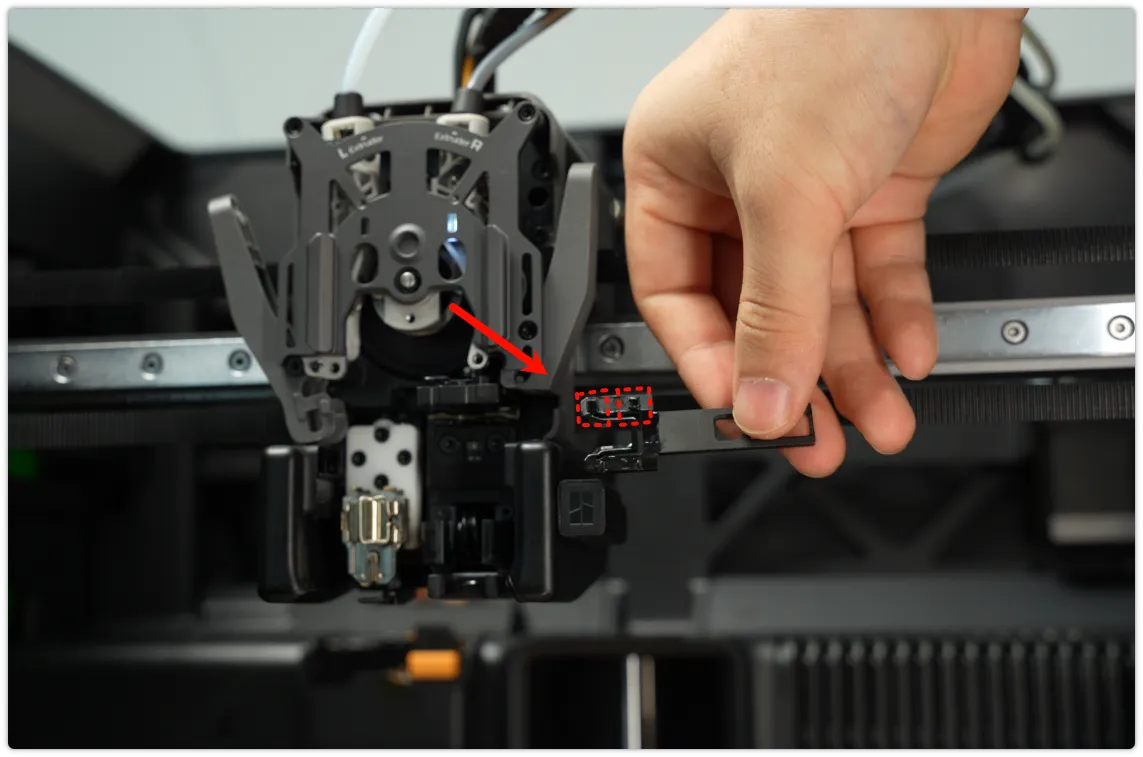

Sådan identificerer du oversiden: Som vist på billedet nedenfor er siden med to små firkanter oversiden.

Montér ekstruderens frontføringsdæksel igen ifølge trinene i H2C-guiden til udskiftning af ekstruderens frontføring.

Montér hotend

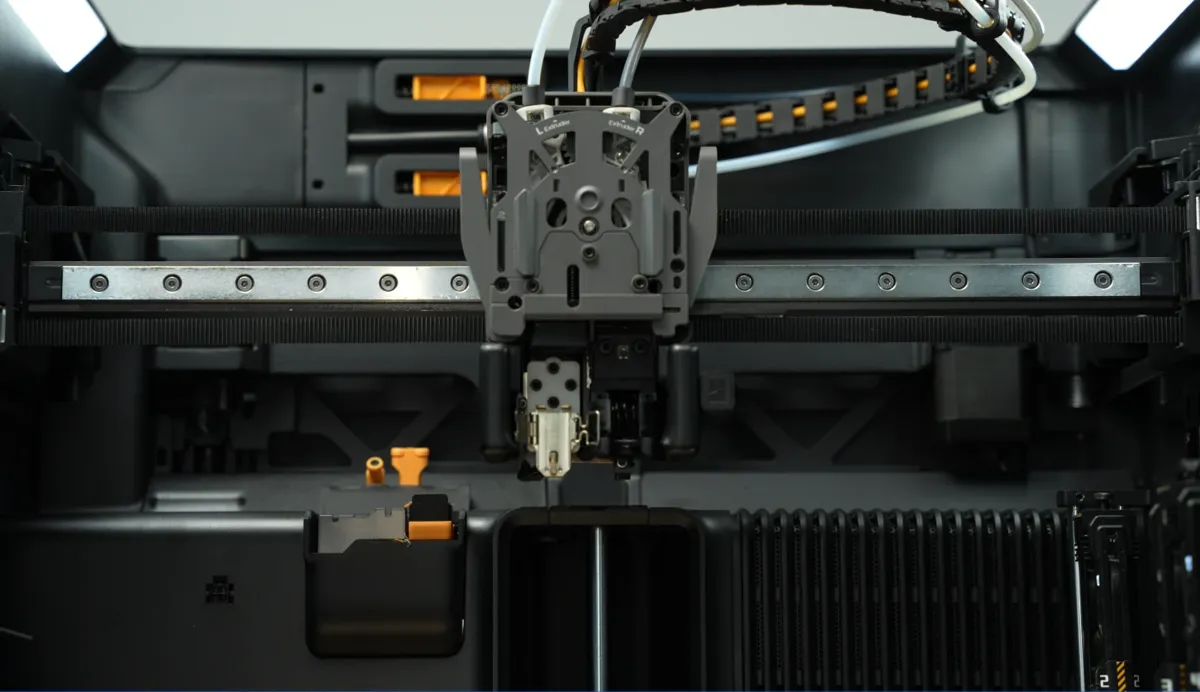

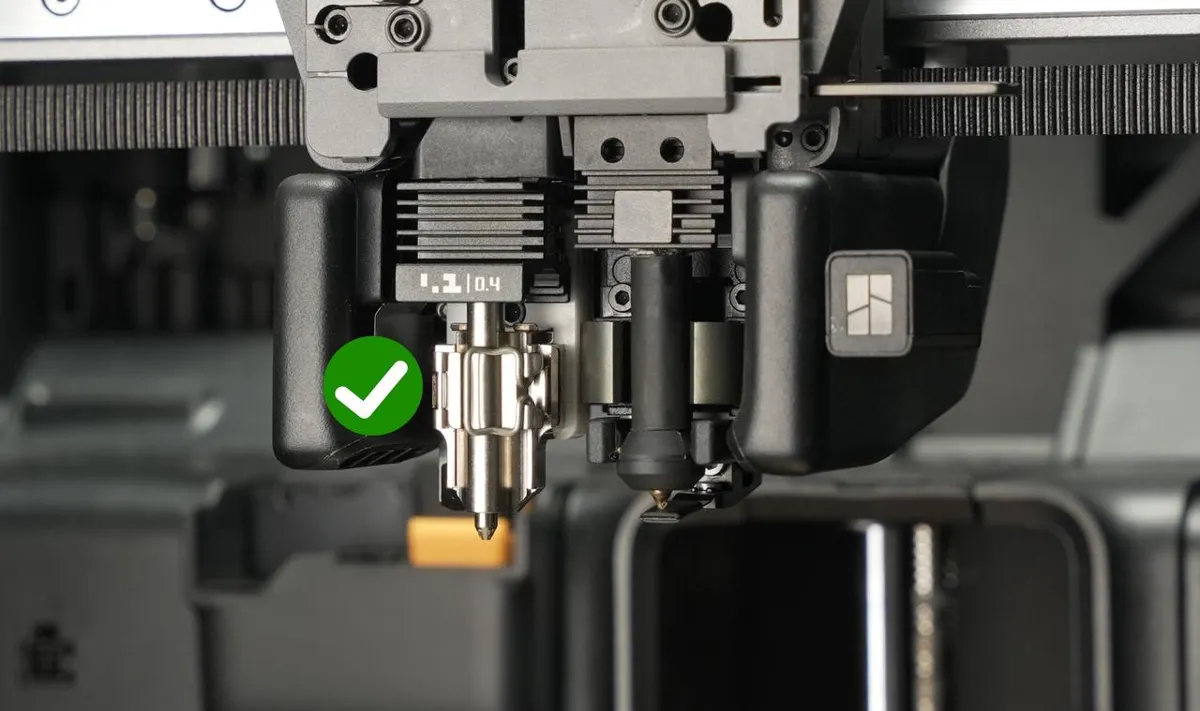

• Montering af venstre dyse: Placér den venstre dyseenhed i dens monteringsposition, fastgør låseklipsen, og sørg for, at dysen ikke er løs. Montér derefter den venstre dyses silikonesok igen.

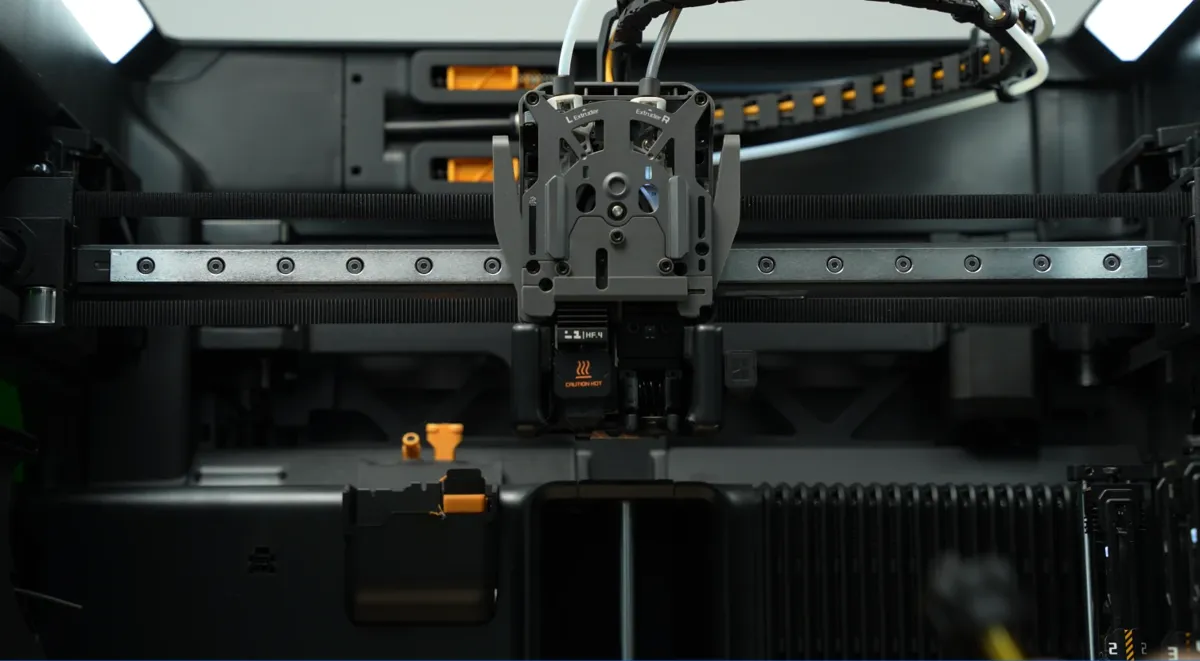

• Montering af højre dyse: Sørg for, at induktionslåsens aktuator er i udtrukket position, ret den højre dyseenhed ind efter monteringspositionen, og skub den ind. Tryk derefter på låsaktuatoren for at låse den på plads. Ryst forsigtigt dysen for at bekræfte, at den er sikkert låst og ikke løs.

For mere detaljerede monteringstrin for induktions-hotend, se H2C-guiden til montering af induktions-hotend.
