Udskiftning af H2S toolhead-kameraet

Hvornår skal du udskifte?

• Toolhead-kameraet melder en fejl

• Anbefalet af Bambu Labs tekniske support

Nødvendigt værktøj og materialer

• Nyt toolhead-kamera

• H1.5 unbrakonøgle

• 25 minutter

Skrueliste

• Skrue A: 3 skruer på bagsiden af delkøleblæseren (fælleslåst med bagdækslet) og skruerne til toolheadens bagdæksel: BT2x6.5

• Skrue B: 2 skruer til toolhead-kameraet: BT2*8

• Skrue C: 2 skruer i venstre og højre side af delkøleblæseren: BT2x5

Sikkerhedsadvarsel

Det er afgørende at slukke printeren før alt vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolheadens ledninger. Udfører du opgaver, mens printeren er tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du have brug for at skille dele ad, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden før alt vedligeholdelsesarbejde. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du spørgsmål eller bekymringer om denne guide, opret en ny sag på vores supportside, så hjælper vi dig hurtigst muligt.

Afmontering af toolhead-kameraet

Trin 1: Løsn delkøleblæseren

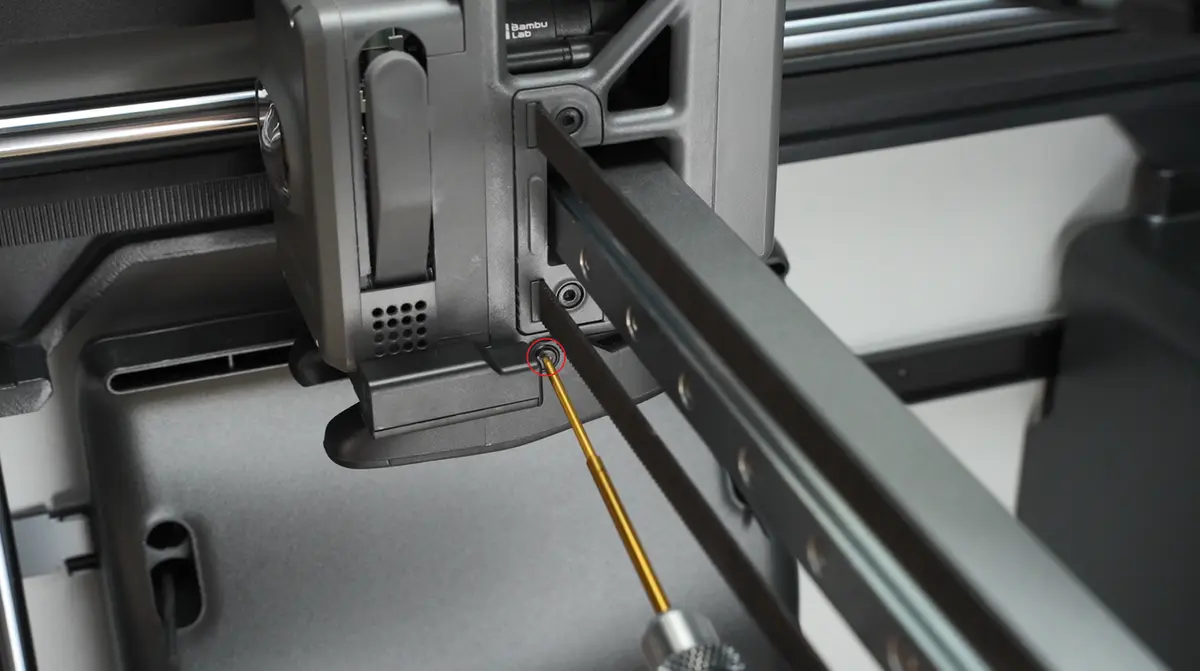

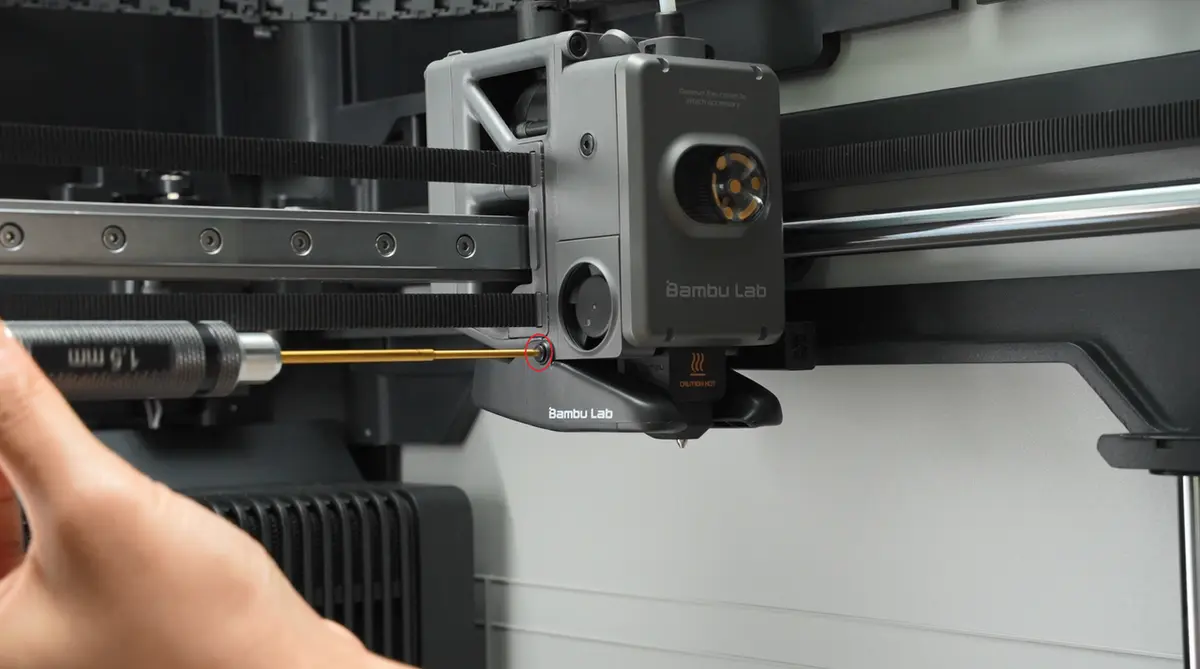

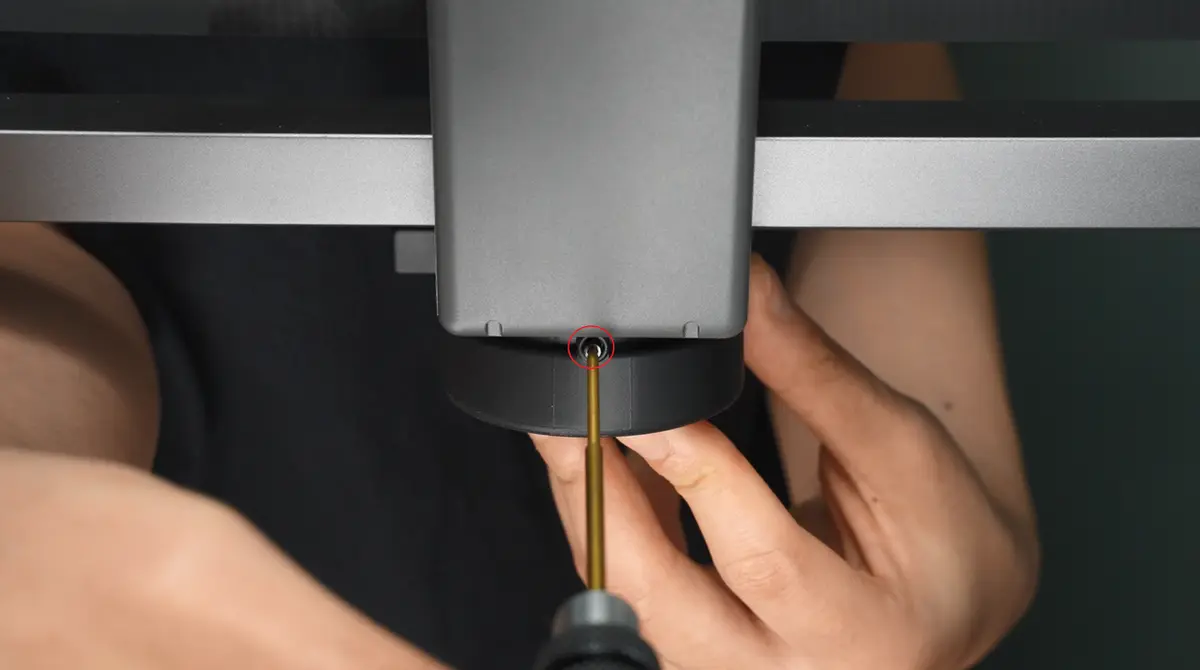

• Skru de 3 skruer i delkøleblæseren ud. Den ene skrue på bagsiden er fælleslåst med toolheadens bagdæksel.

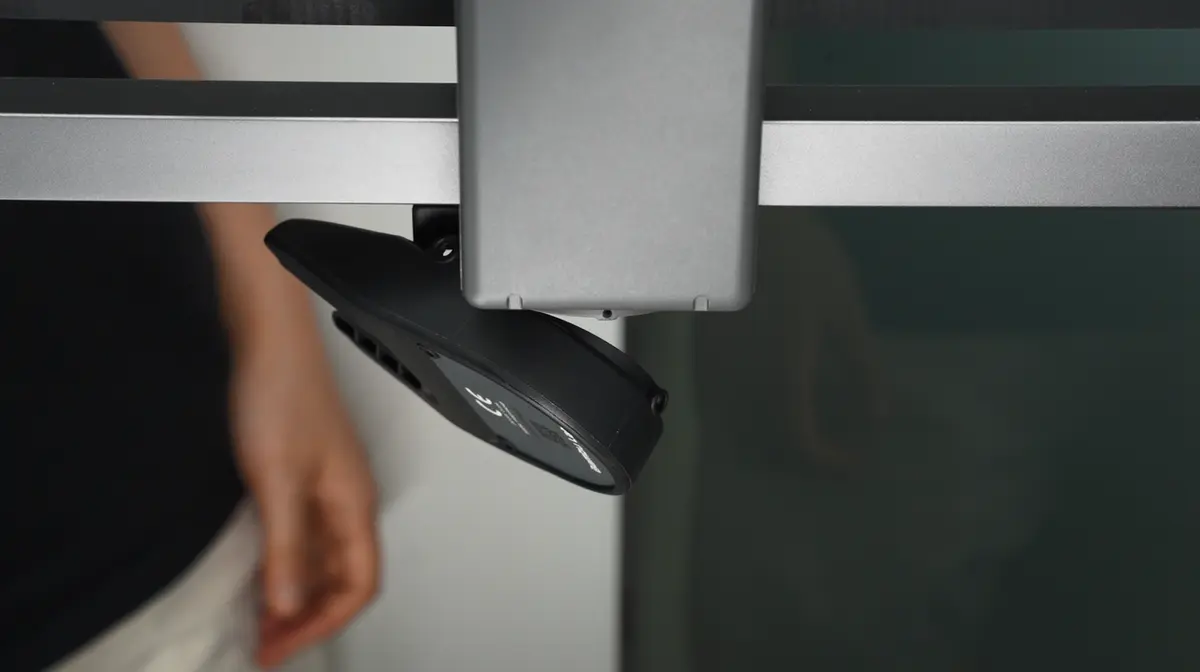

• Når skruerne er løsnet, hænger blæseren naturligt ned. Træk ikke i blæseren, så undgår du at beskadige stikket!

Trin 2: Løsn toolheadens bagdæksel

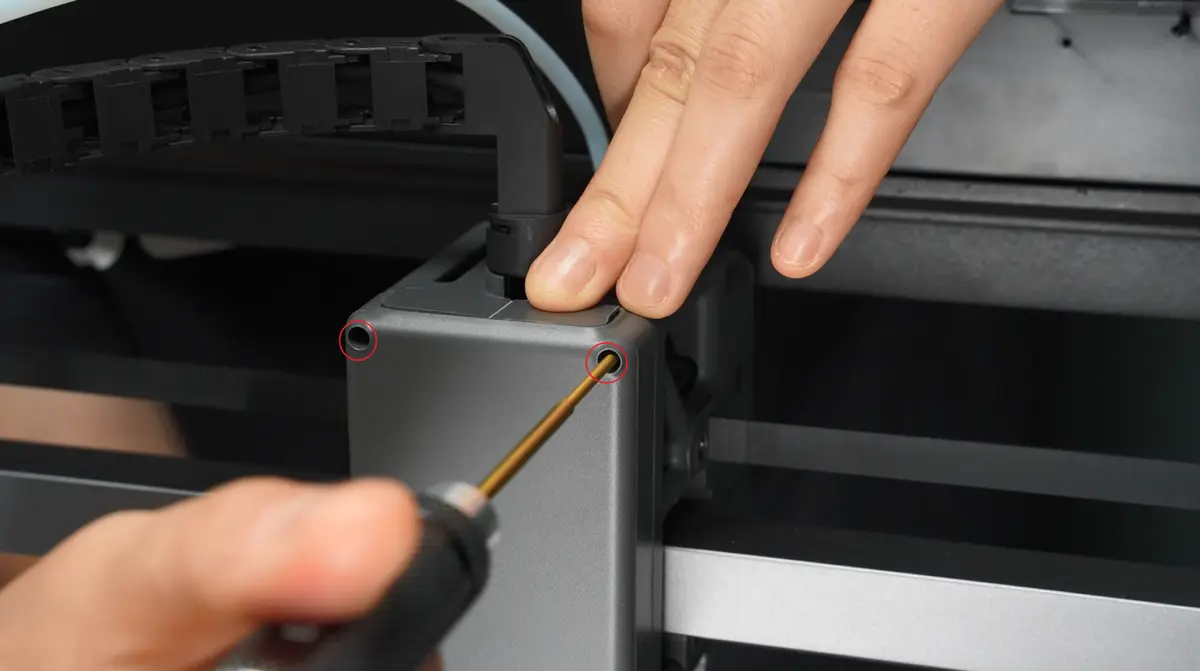

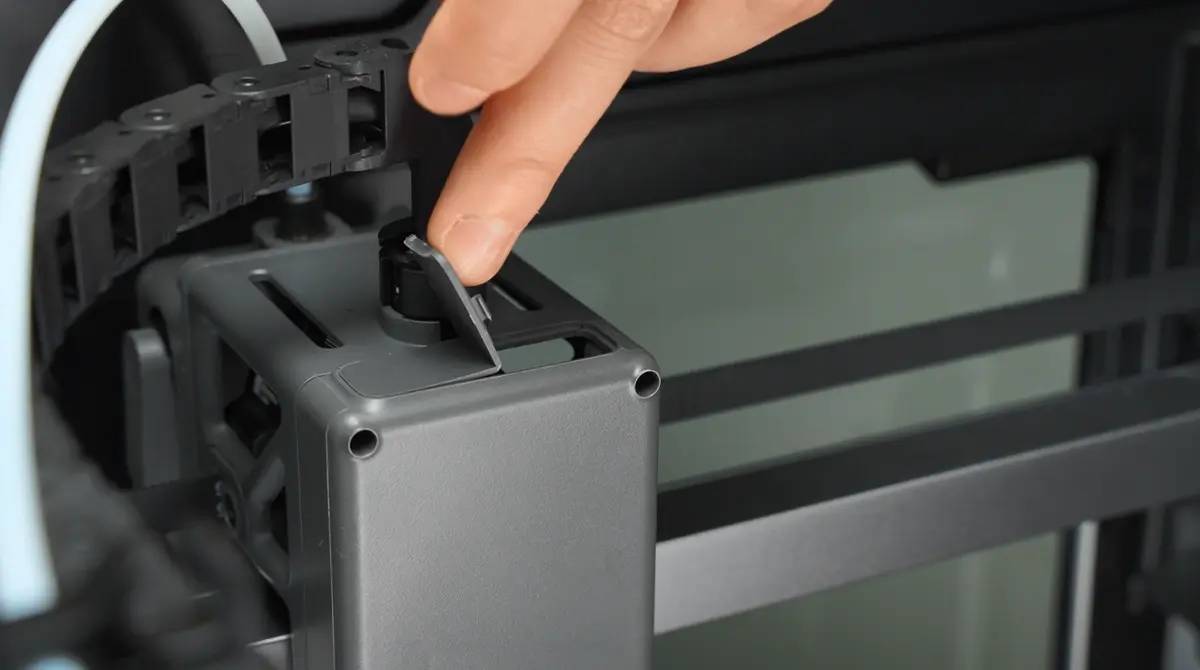

• Fjern de 2 skruer over toolheadens bagdæksel, og åbn dækslet til moduldelens interface.

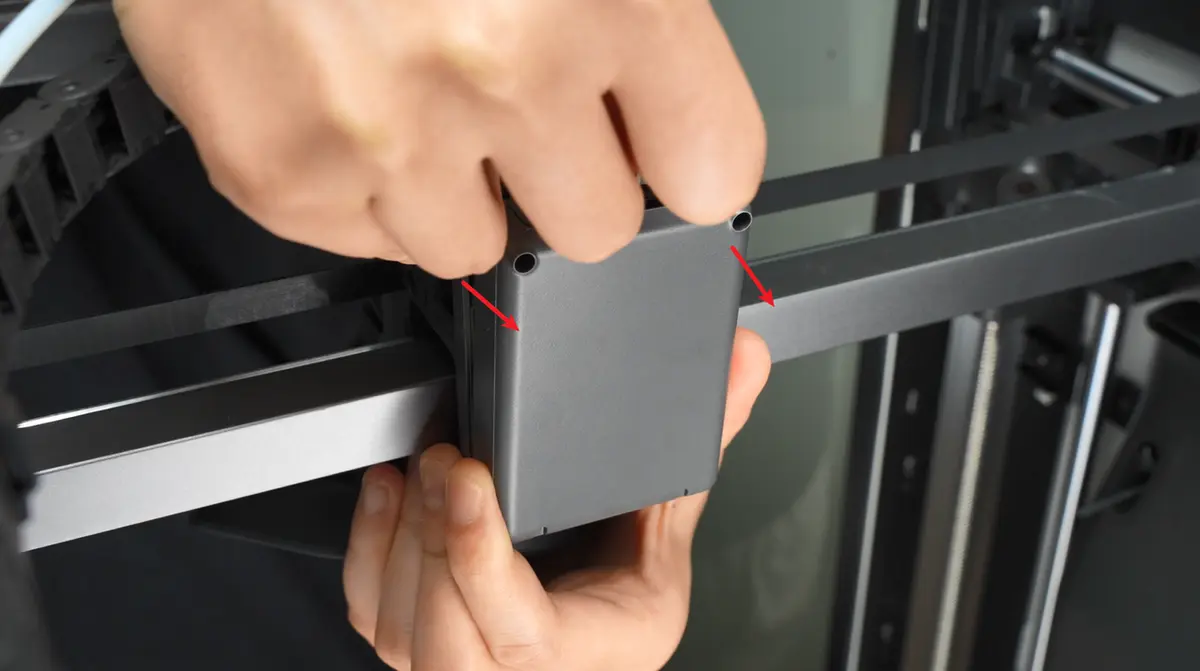

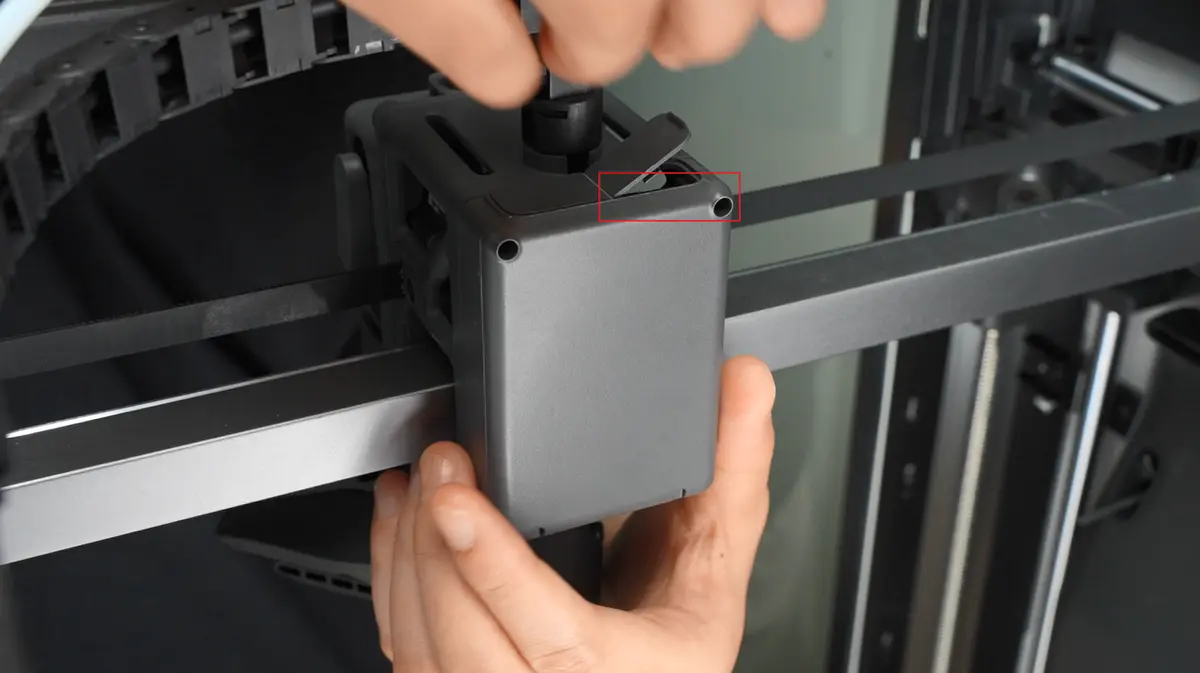

• Når interface-dækslet er åbnet, kan du stikke fingrene ind på indervæggen, presse let og skubbe toolheadens bagdæksel bagud.

Trin 3: Afbryd stikkene på TH-printet

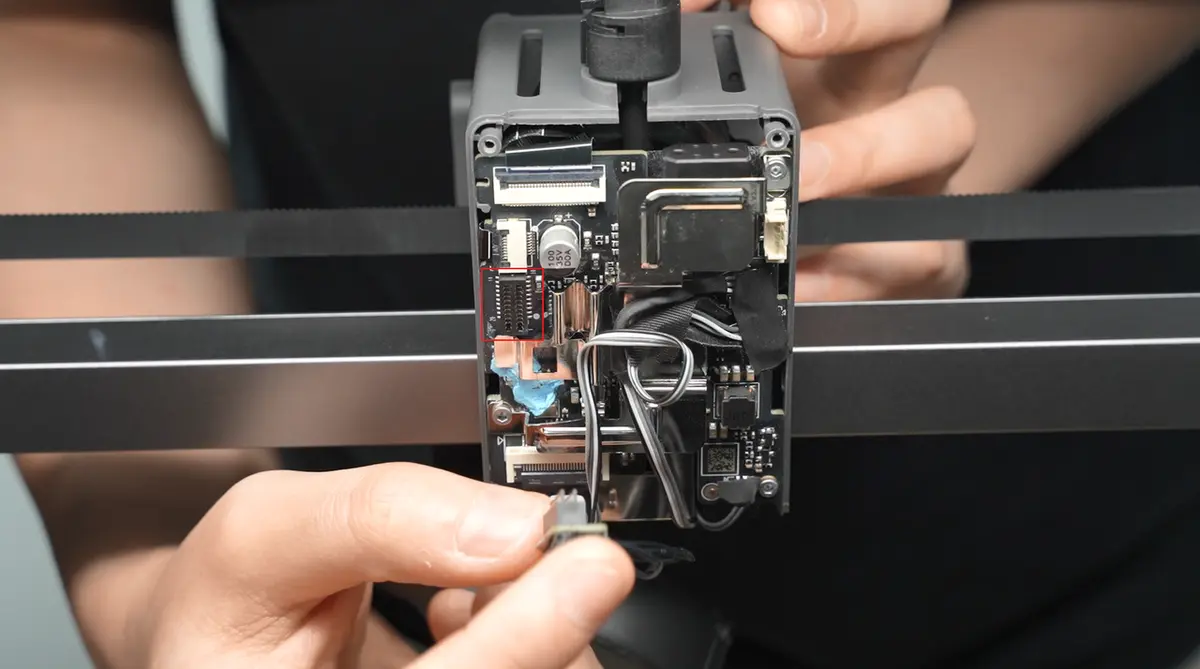

• Afbryd stikket til hotendens varmeenhed.

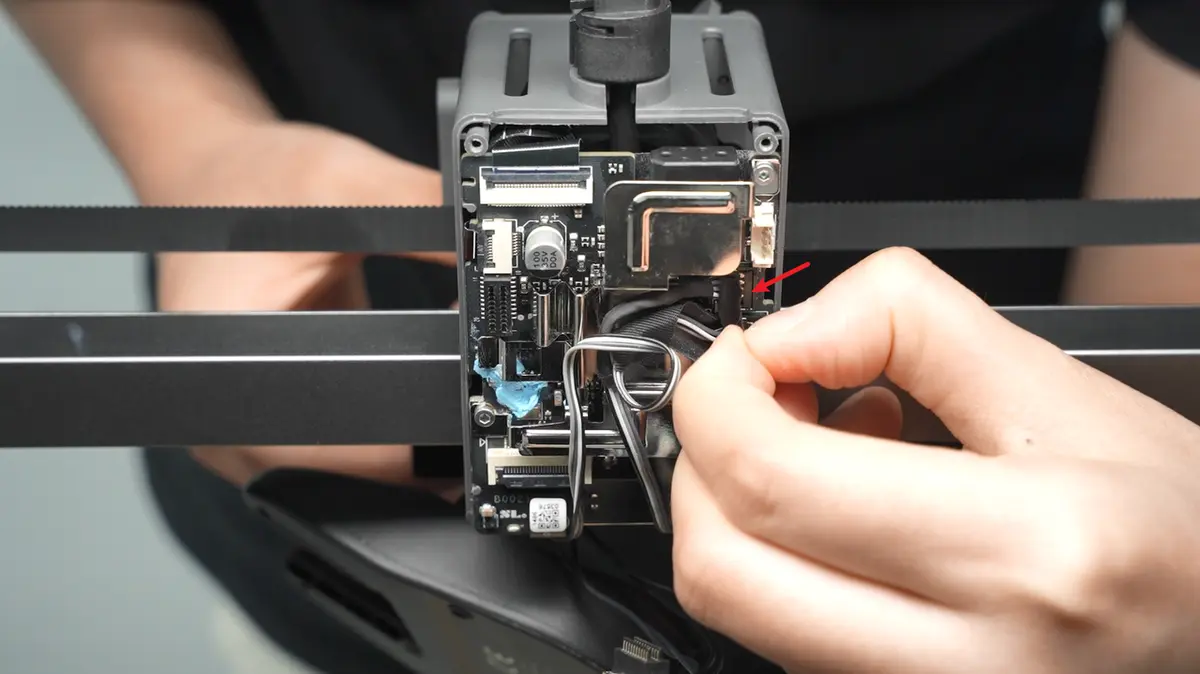

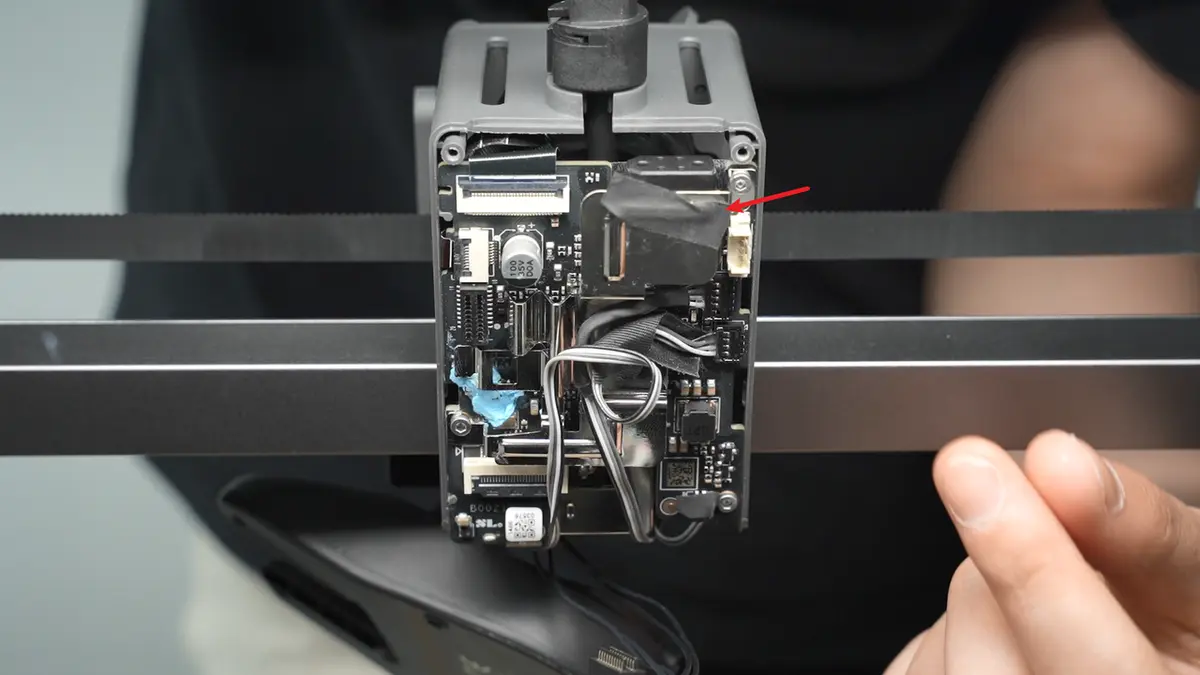

• Tag acetattapen af stikket til delkøleblæseren.

Gem tapen, da den skal sættes på igen ved monteringen.

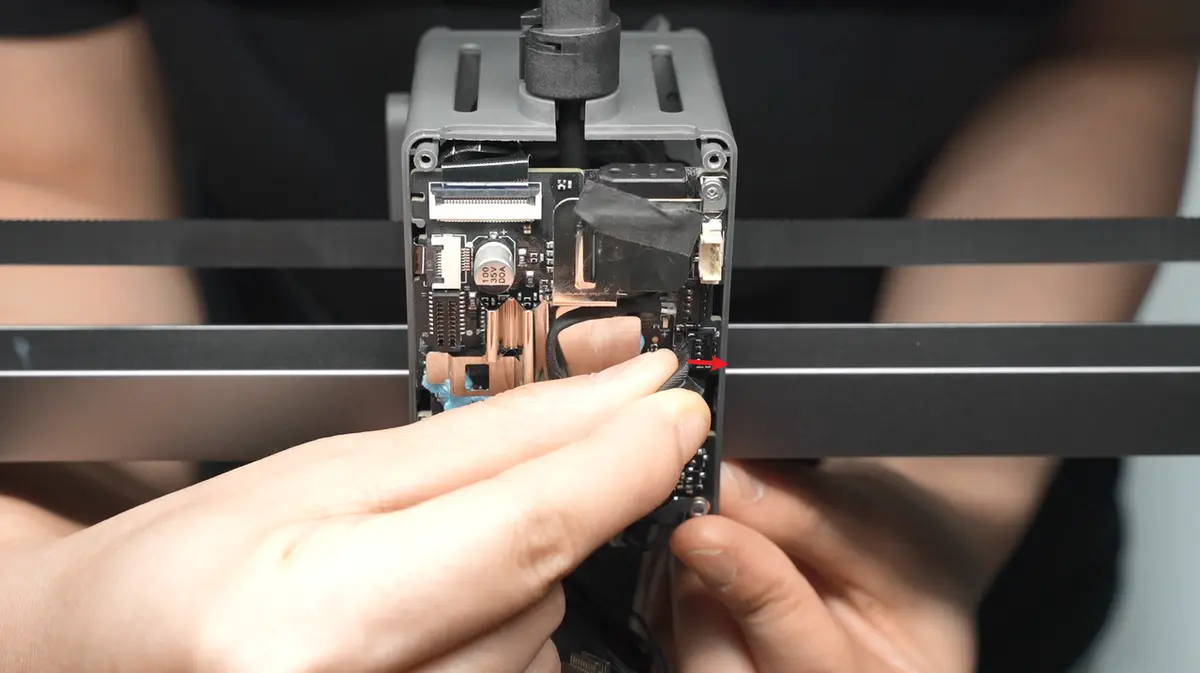

• Knib om roden af stikket, træk vinkelret på printet, og afbryd stikket til delkøleblæseren.

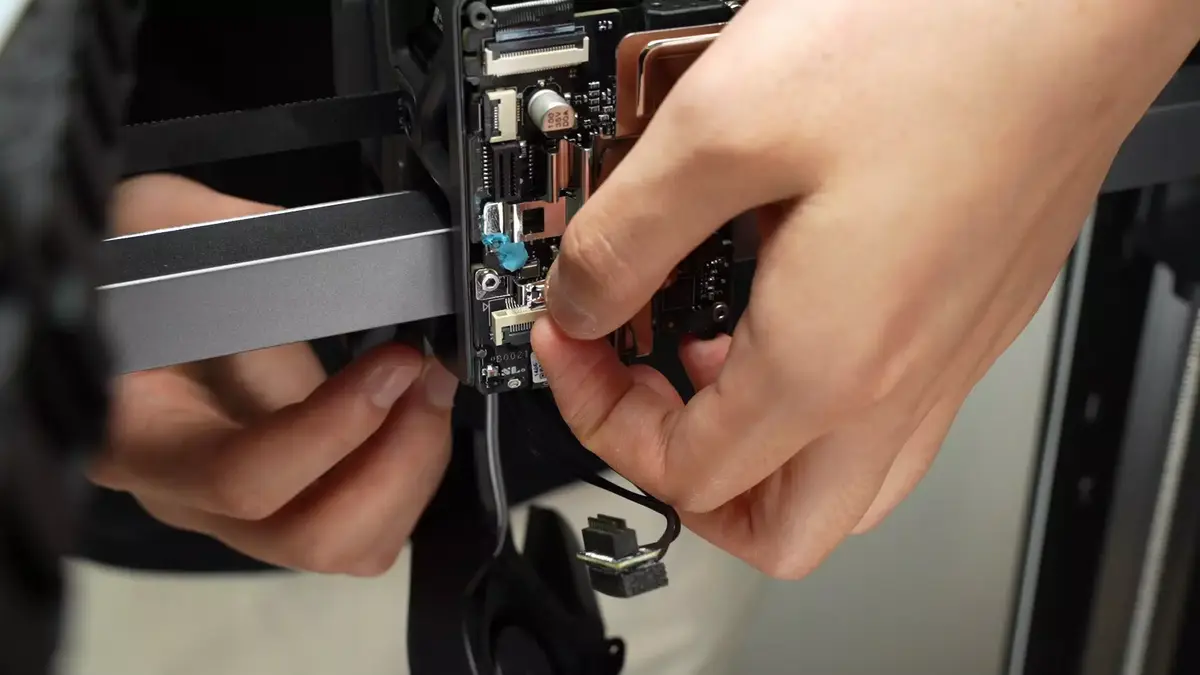

• Afbryd stikket til toolhead-kameraet.

Trin 4: Afmonter hotend

• Se denne vejledning for at afmontere hotend (klik her for at hoppe dertil)

Trin 5: Fjern toolhead-kameraet

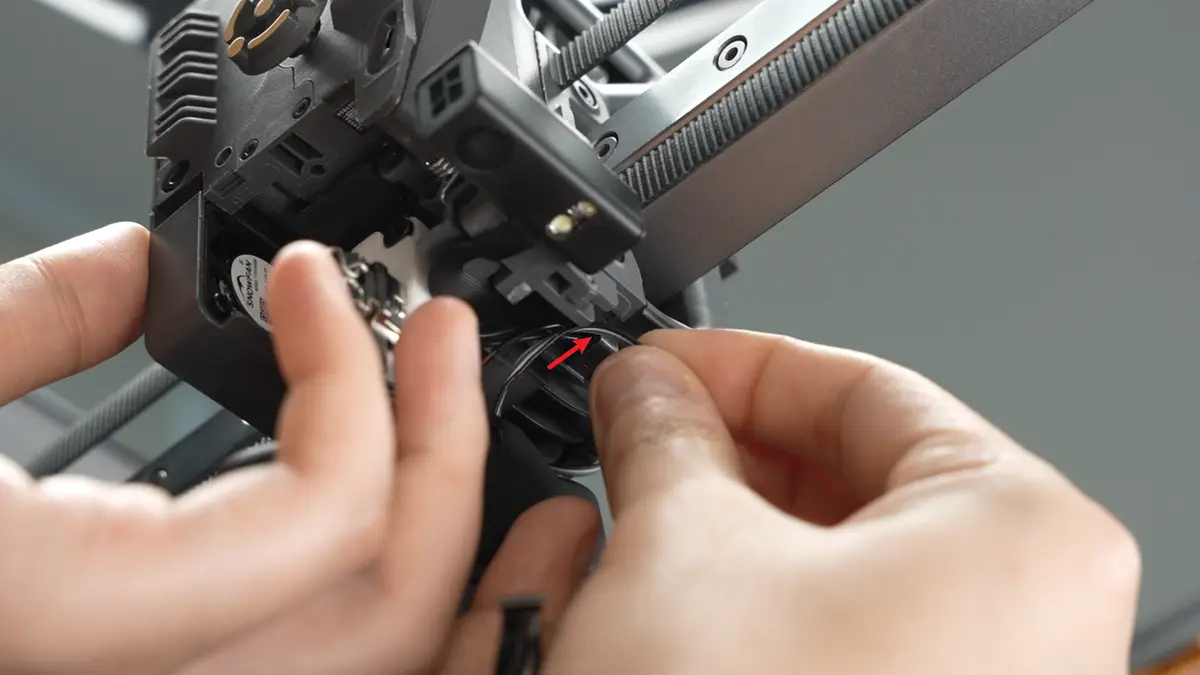

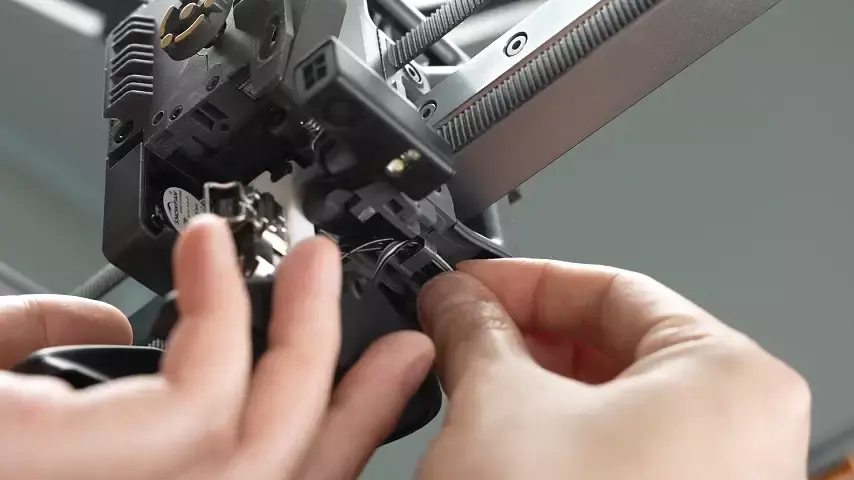

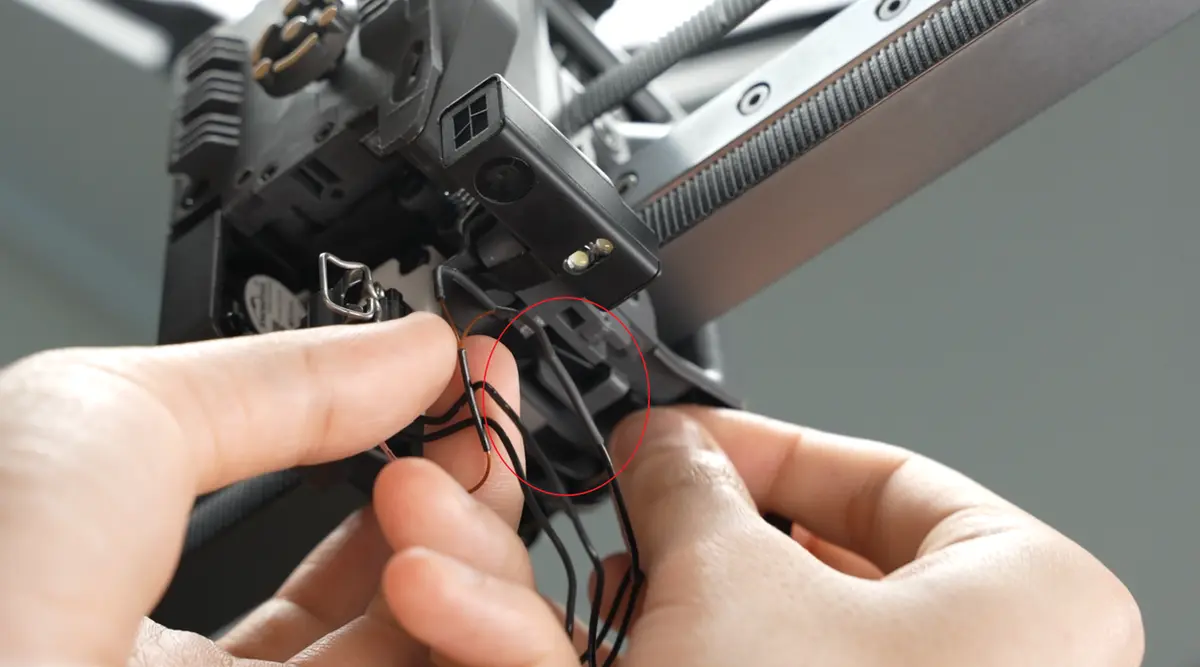

• Tag kablet til delkøleblæseren og kablet til hotendens varmeenhed ud af kabelkanalen. (Bemærk: I dette trin skal du kun trække kablerne til delkøleblæseren og hotendens varmeenhed ud, så det bliver lettere at trække kablet til toolhead-kameraet ud. Du behøver ikke skrue skruerne ud for at fjerne disse 2 komponenter.)

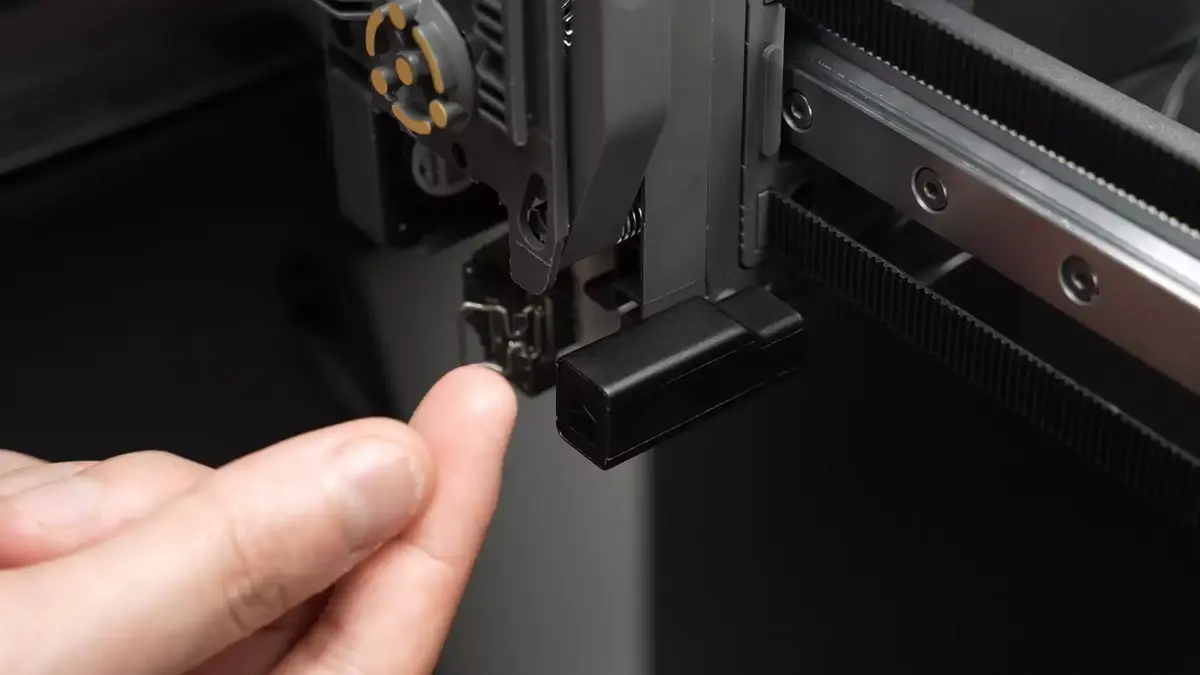

• Vip dækslet til toolhead-kameraet op, og skru de 2 blottede skruer ud. Den ene kræver, at du fører skruetrækkeren ind under fladkablet. Det anbefales først at løsne skrue 1 nogle omgange, derefter skrue skrue 2 helt ud og til sidst skrue 1 helt ud.

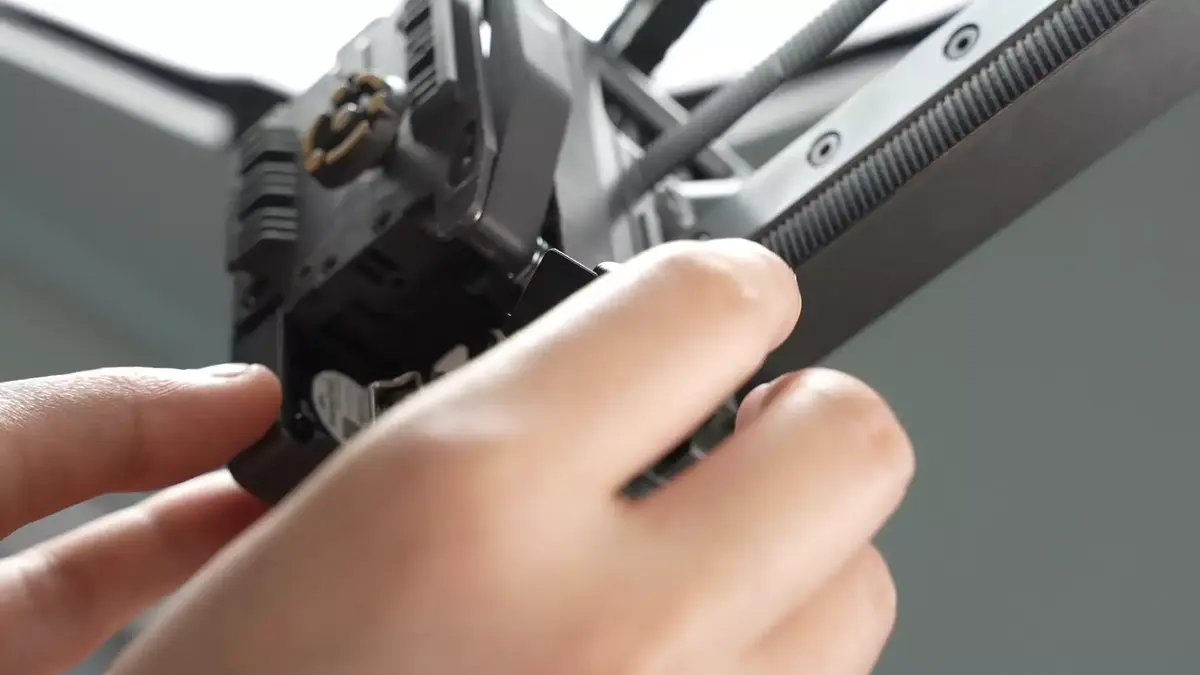

• Fjern fladkablet fra toolheadens ramme. På nogle batches sidder fladkablet ved klemmen fast med lim på bagsiden, så det skal løsnes ved at ryste det fra side til side.

Montering af toolhead-kameraet

Trin 1: Monter det nye toolhead-kamera

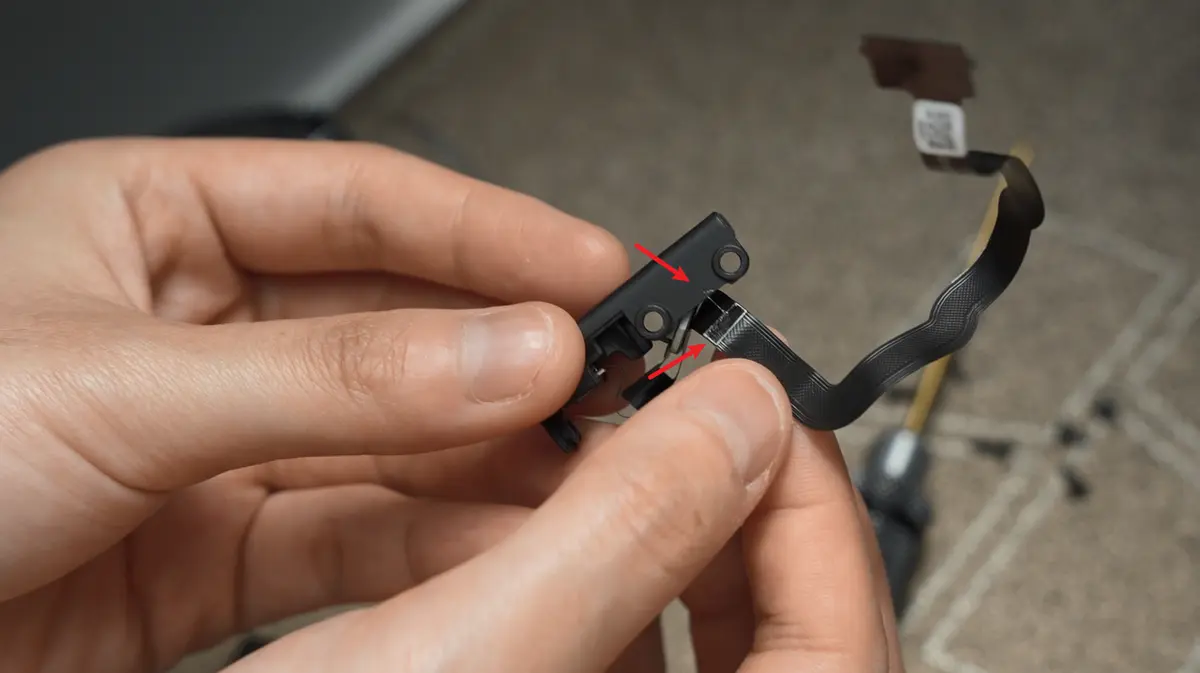

• Træk det beskyttende limlag af bagsiden af toolhead-kameraet. Som vist i animationen bukkes fladkablet nærmest kameraets interne printkort 90 grader og klæbes fast på huset.

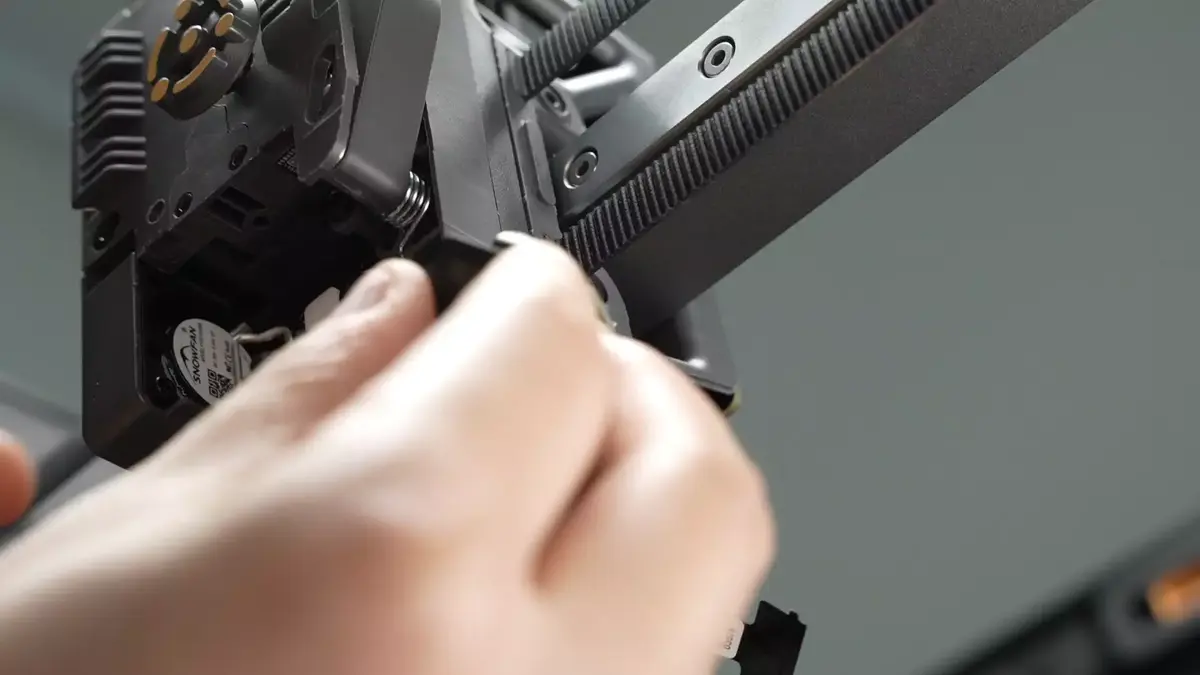

• Forhåndsjuster skruehullerne, før fladkablet gennem kabelkanalen, og klæb resten af fladkablets lim fast på den tilsvarende position på mellemrammen.

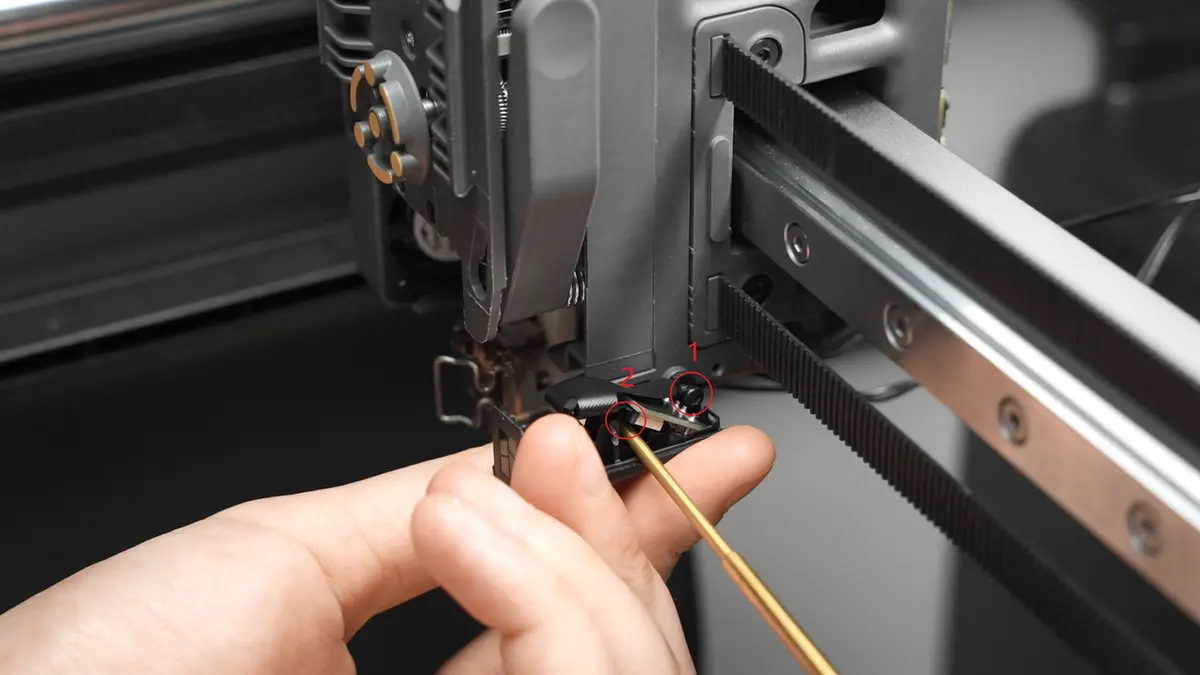

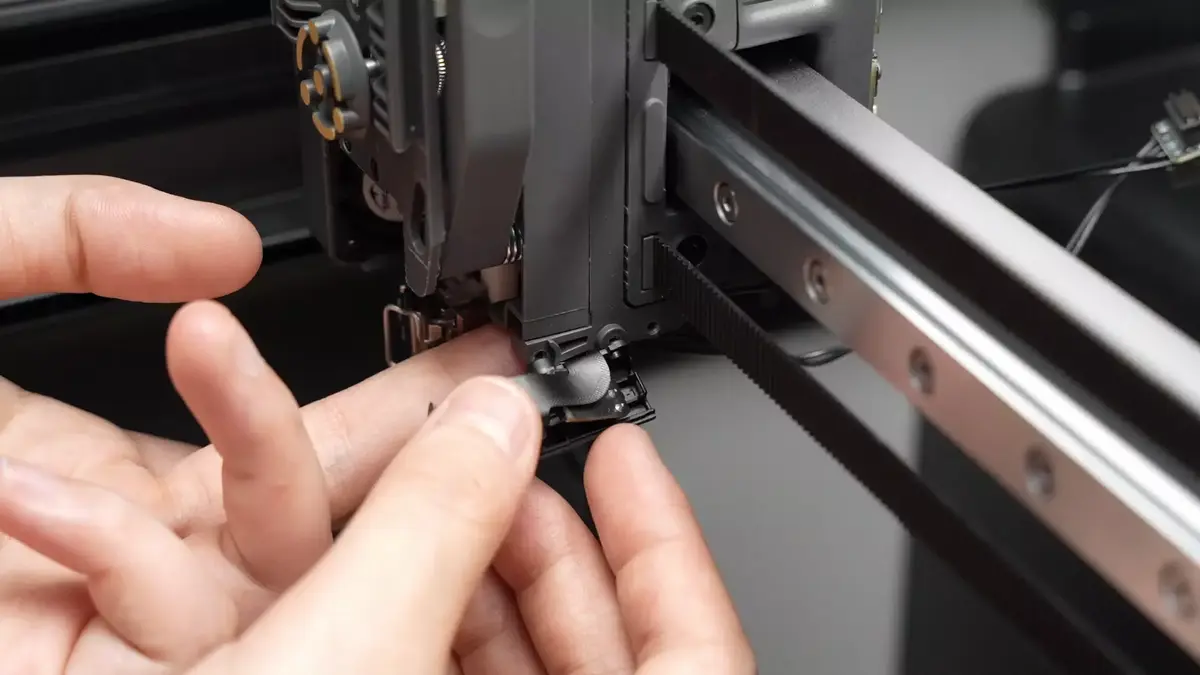

• Juster skruehullerne, monter toolhead-kameraet, og spænd de 2 fastgøringsskruer. Når du skruer skruerne i, skal du først forhåndsspænde skrue 1 nogle omgange, derefter spænde skrue 2 helt og til sidst spænde skrue 1 helt.

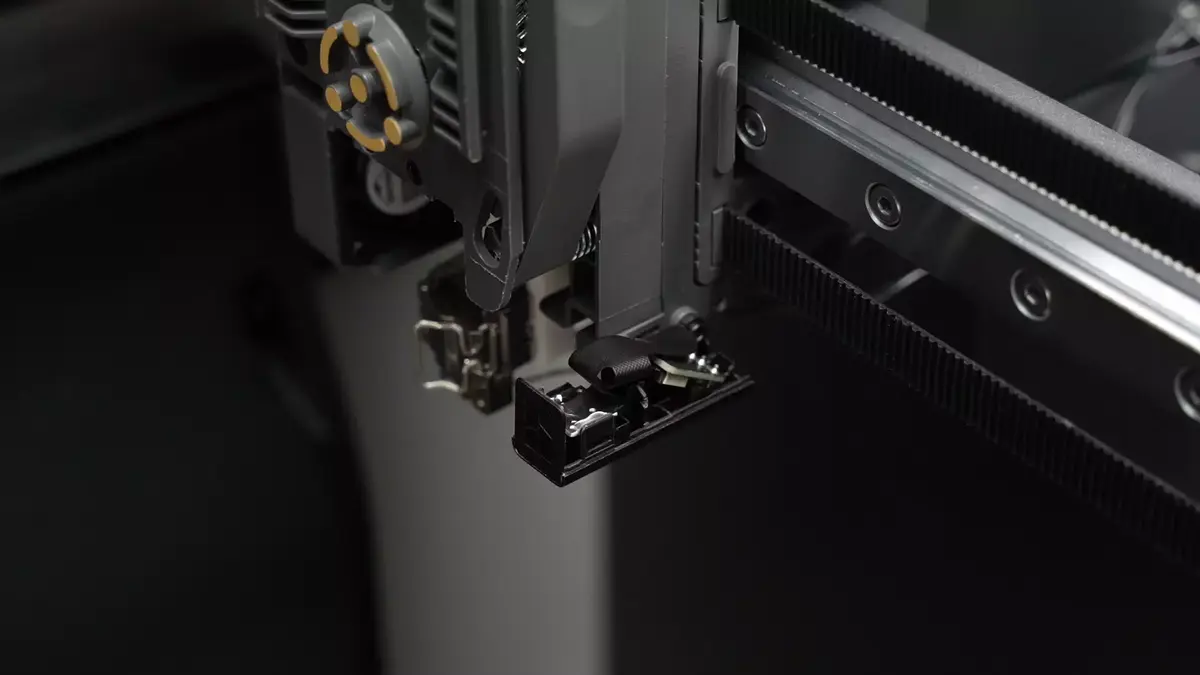

• Klik dækslet til toolhead-kameraet på plads igen.

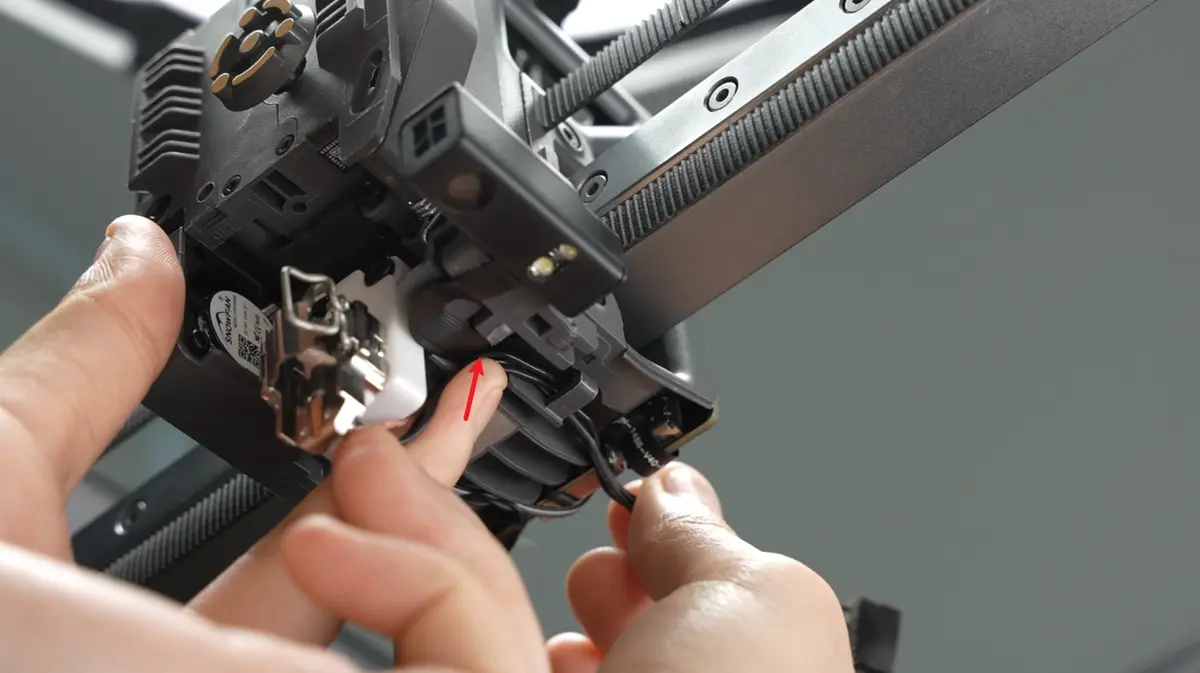

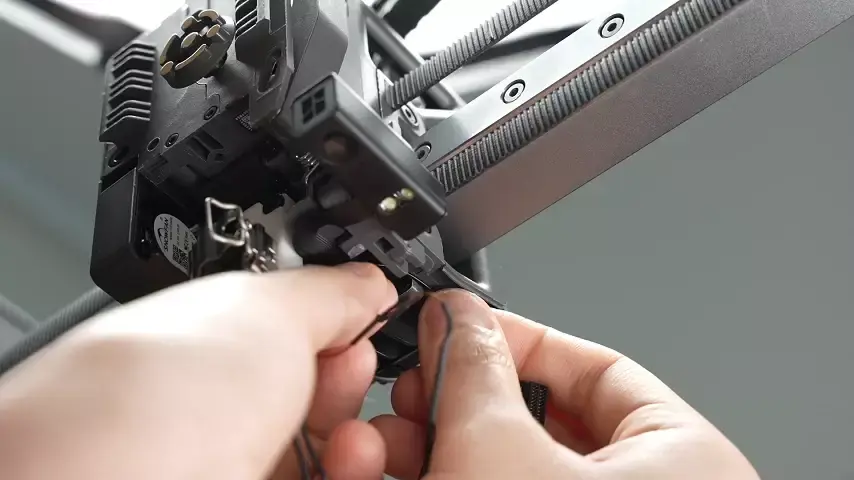

• Klik det nye kabel til hotendens varmeenhed ind i kabelkanalen. Når kablet er klikket i, skal du trykke på pilen som vist i videoen.

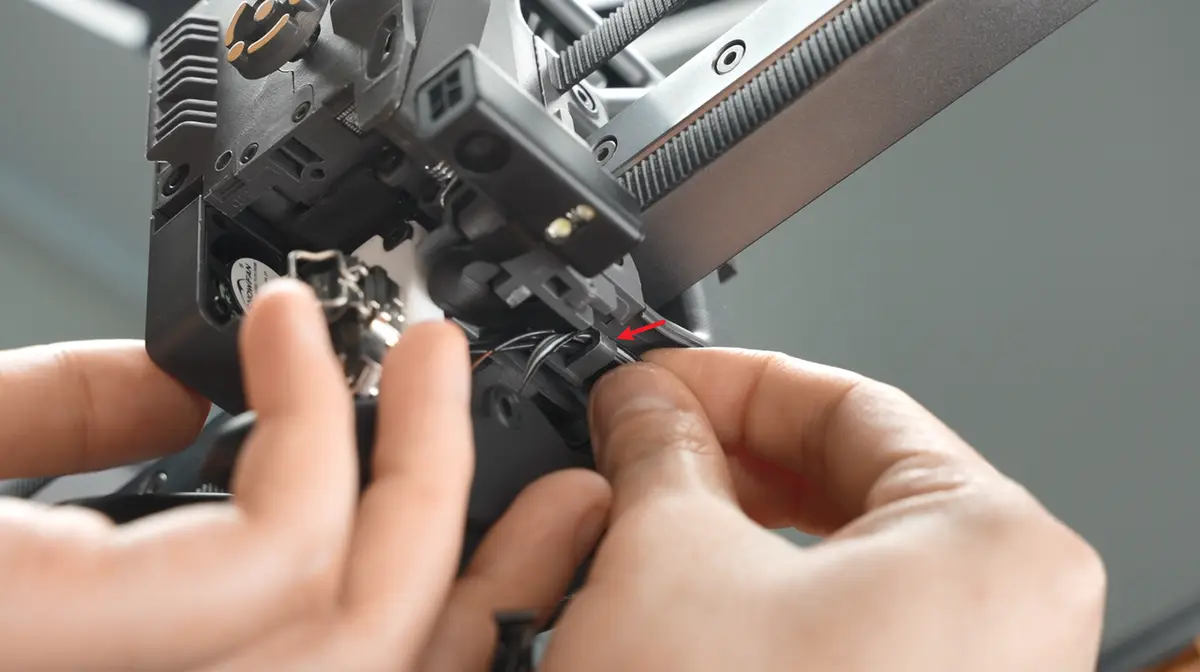

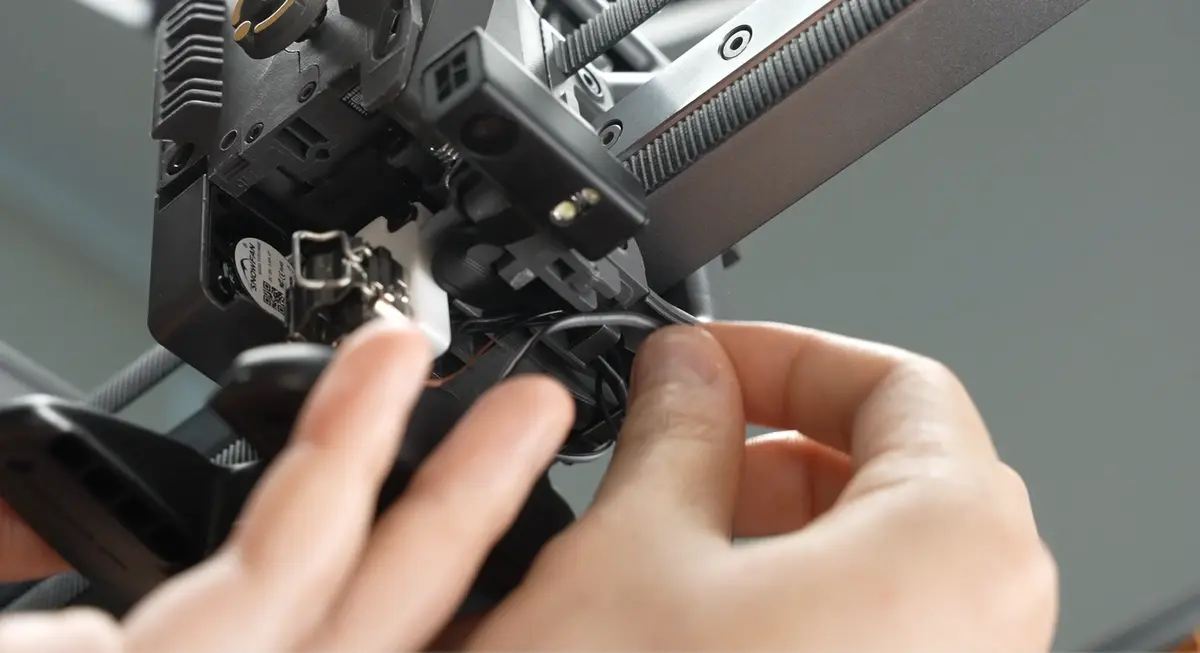

• Klik kablet til delkøleblæseren ind i kabelklemmen.

Trin 2: Monter hotend

• Se denne vejledning for at montere hotend (klik her for at hoppe dertil)

Trin 3: Tilslut stikkene på TH-printet

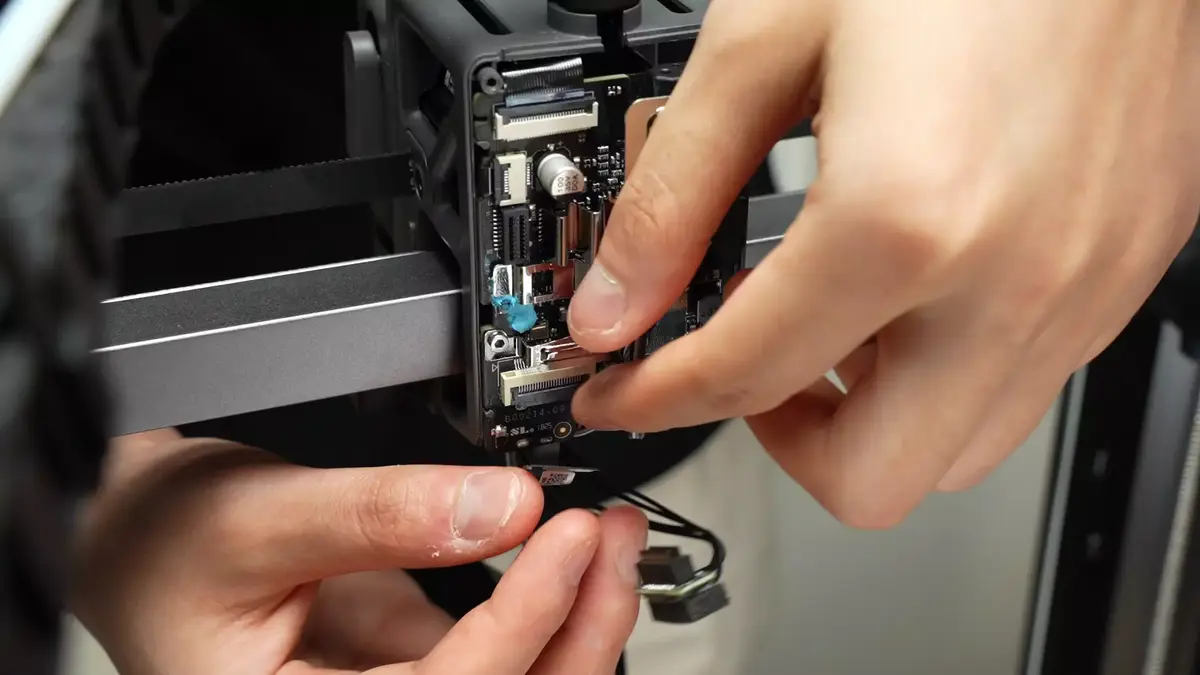

• Tilslut stikket til toolhead-kameraet.

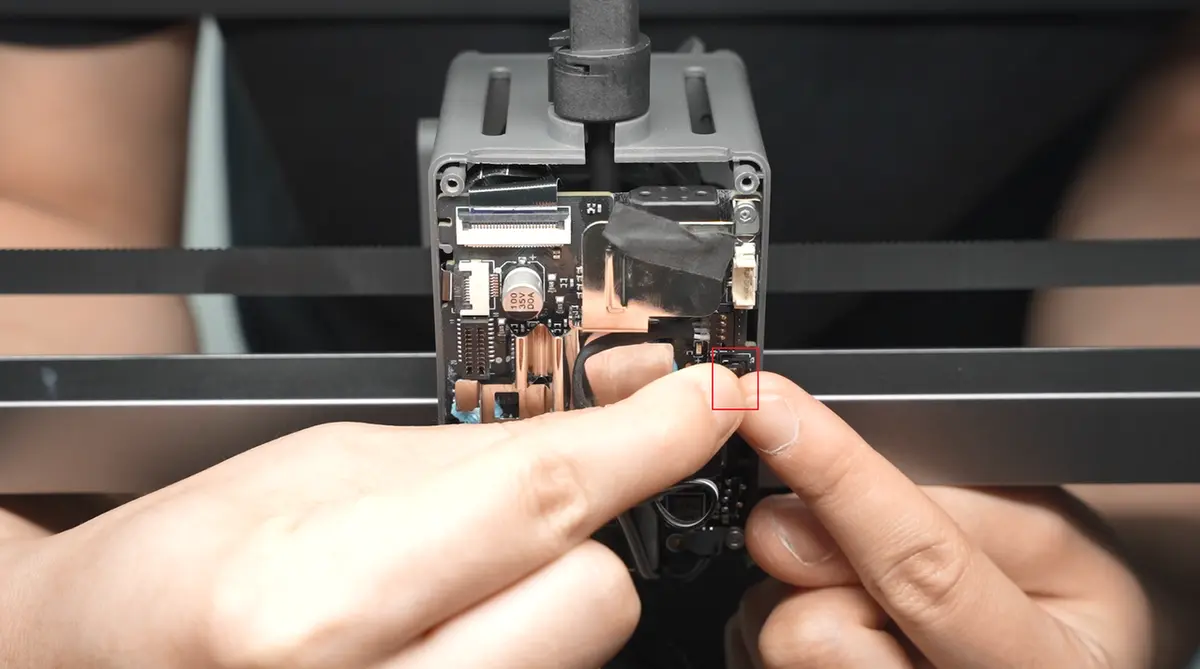

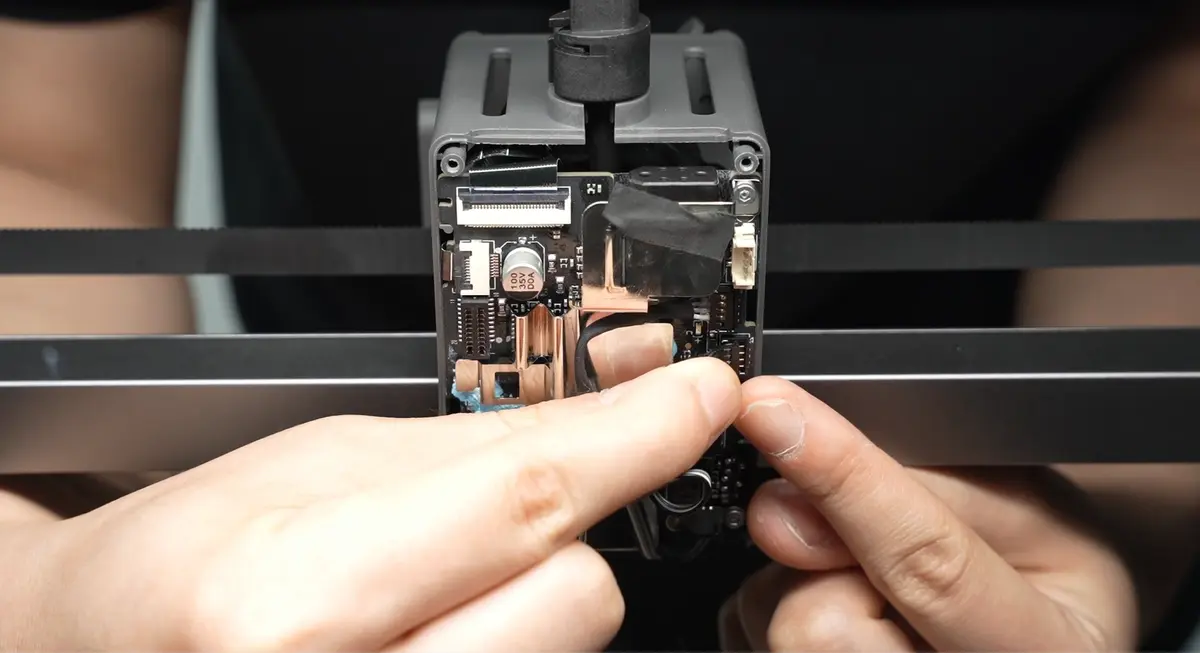

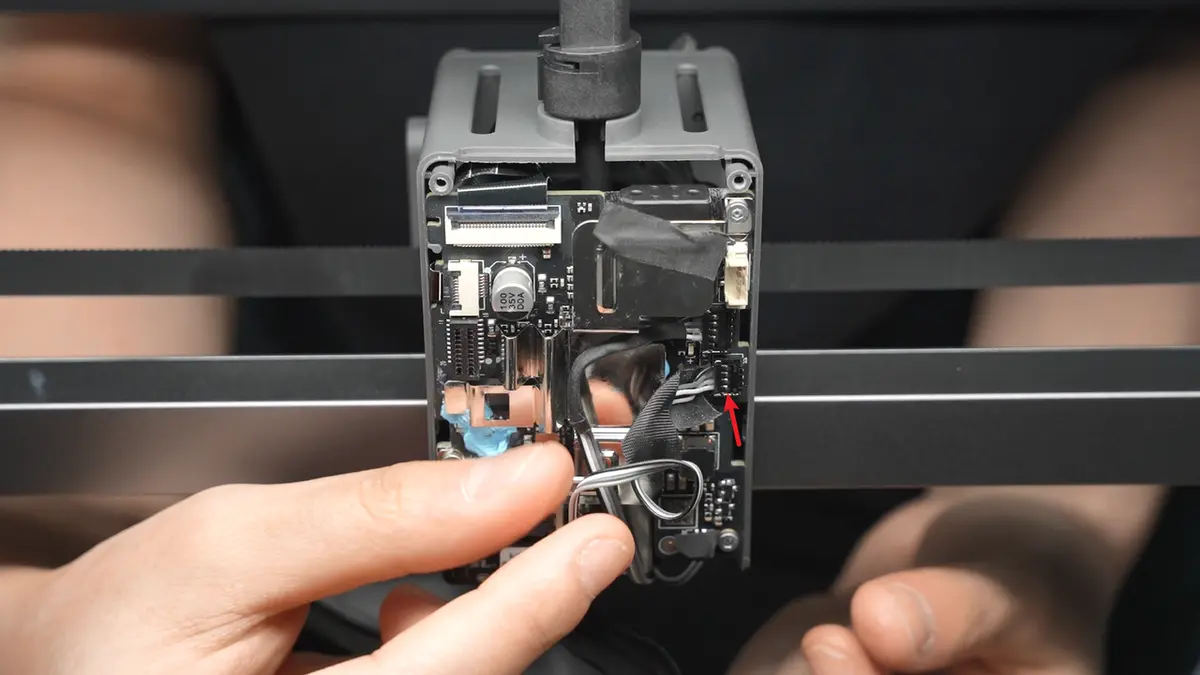

• Tilslut blæserkablet, så stikkets jackside vender mod soklen på TH-printet (stikkets metallodninger vender mod bagsiden af chassiset). Juster og tryk stikket ned.

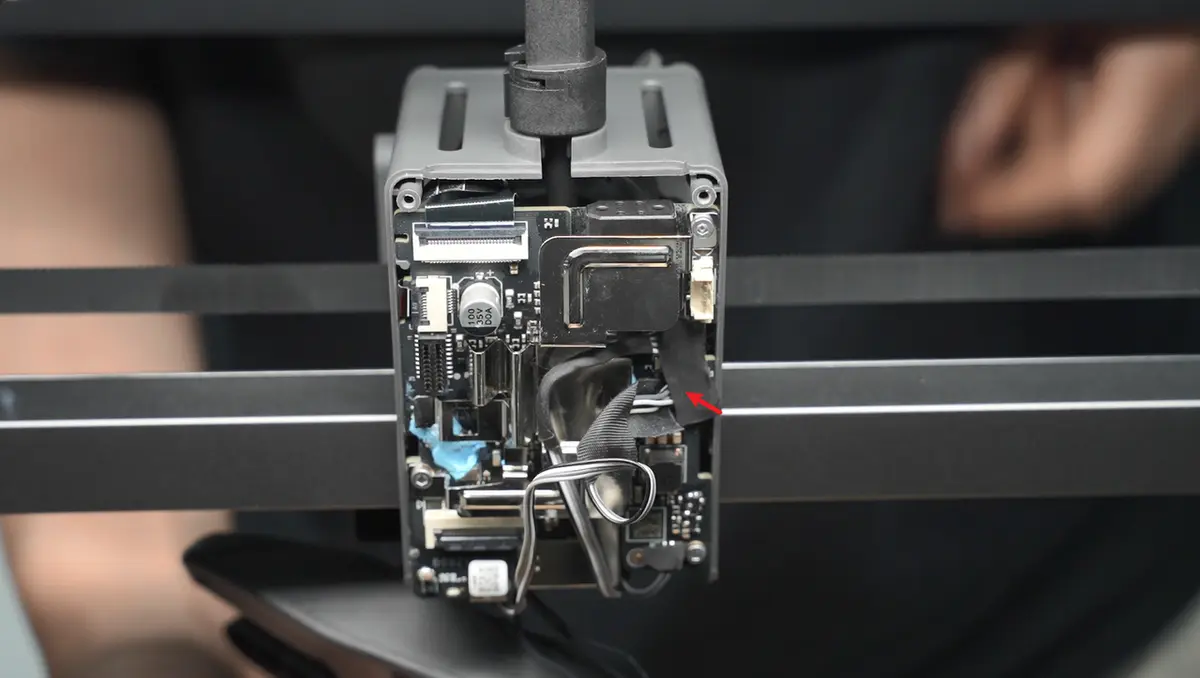

• Sæt acetattapen på igen.

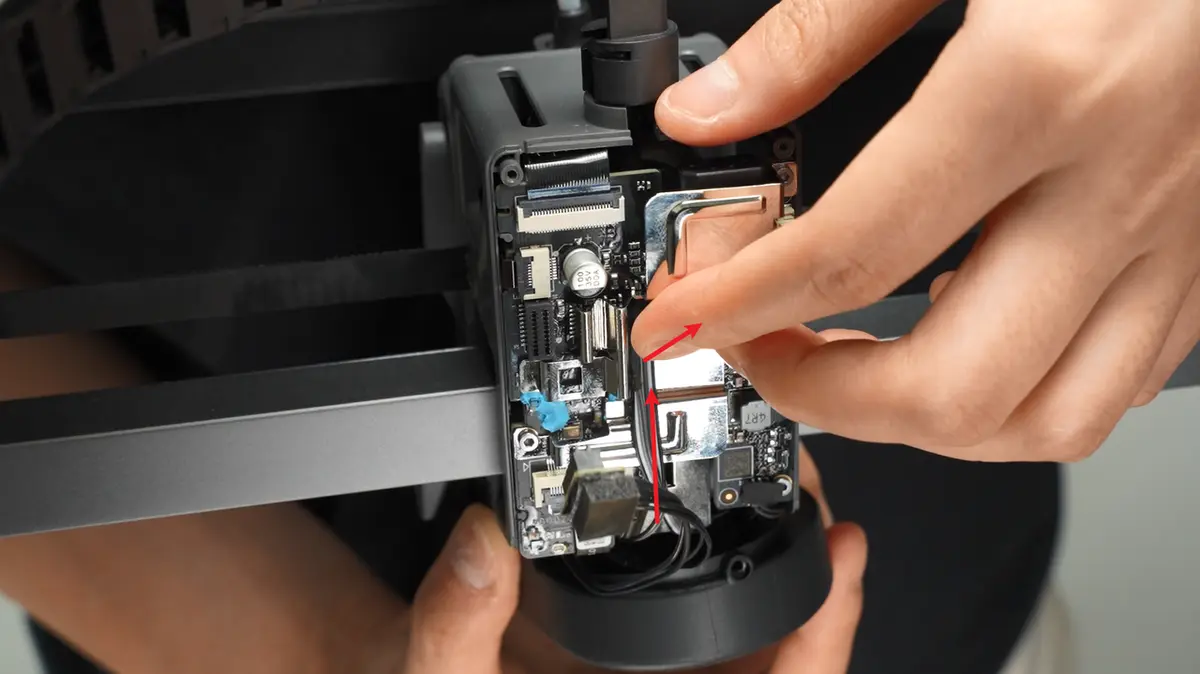

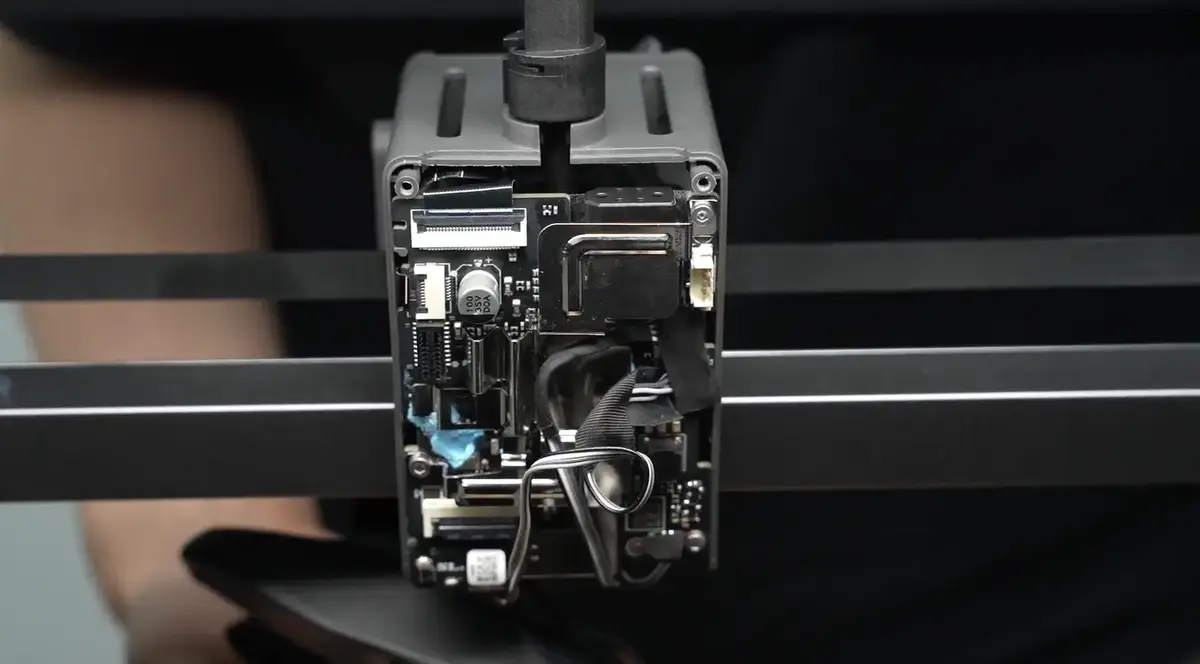

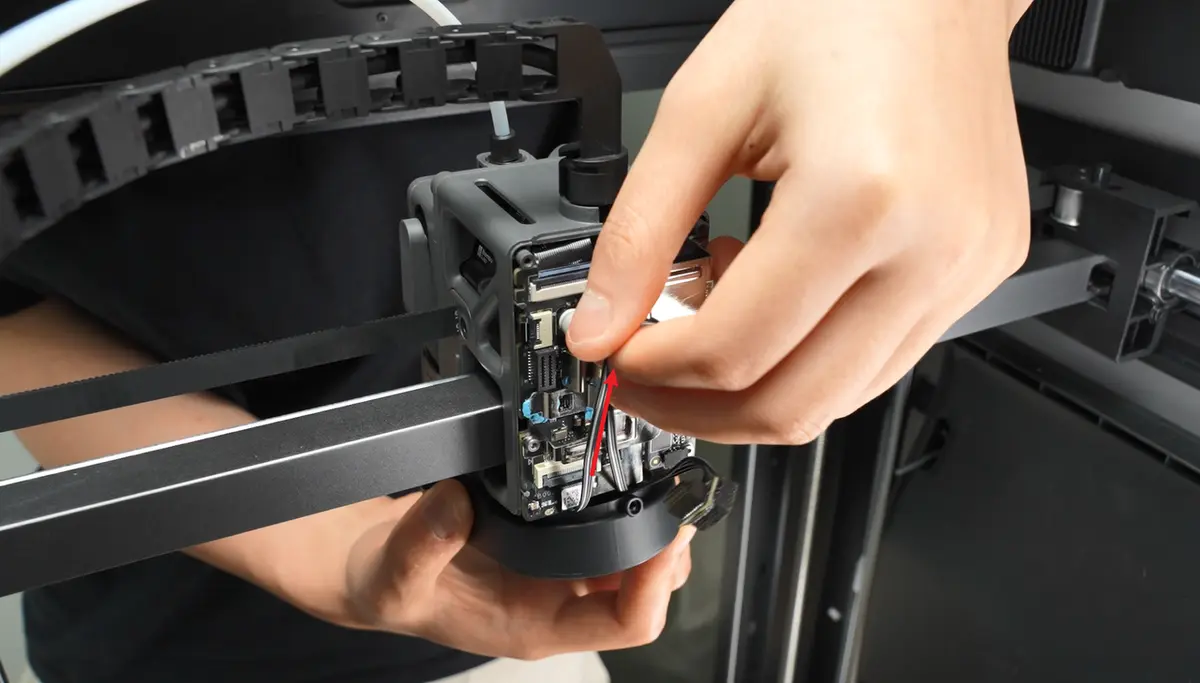

• Forhåndsjuster blæserens skruehuller, læg blæserkablet til rette på TH-printet, og træk opad for at folde det overskydende kabel, så det ikke bliver klemt af blæserhuset eller toolheadens bagdæksel, hvilket kan give blæserfejl.

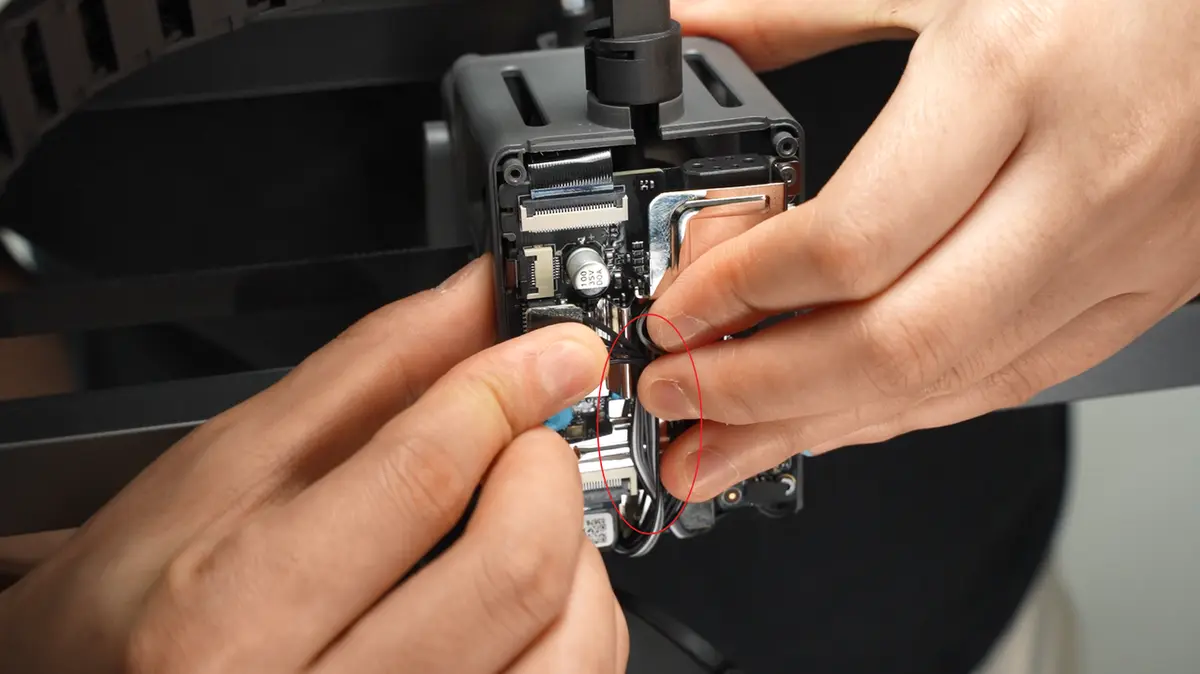

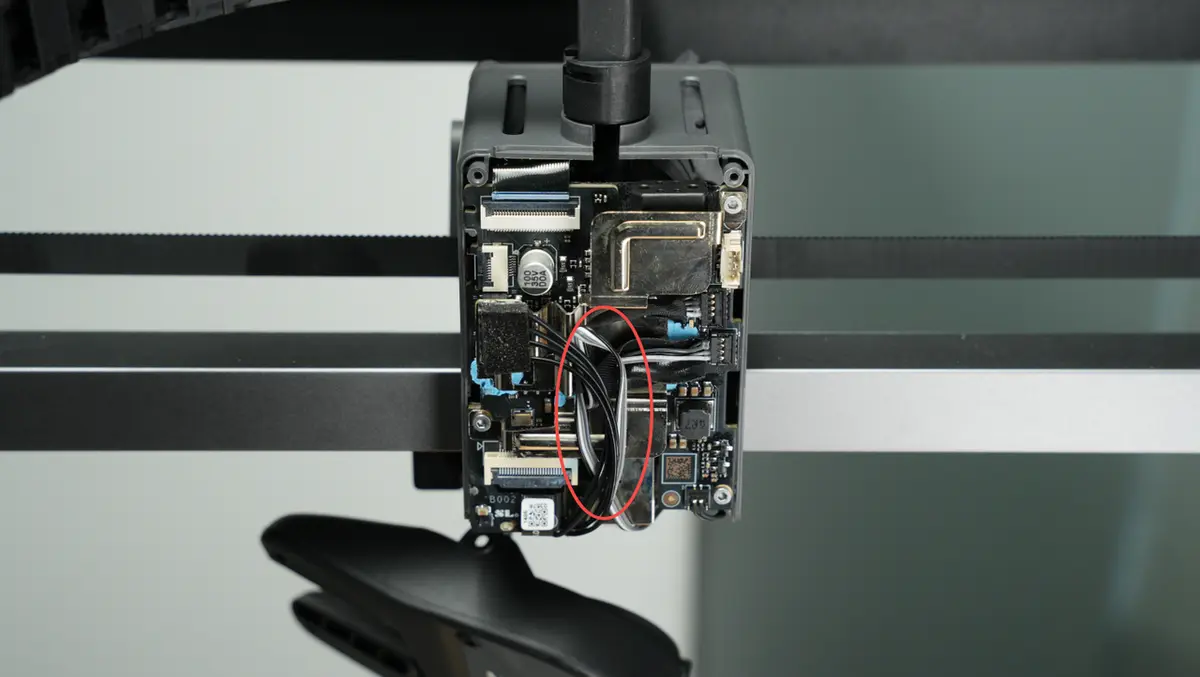

• Når kablerne er lagt til rette, sættes stikket til hotendens varmeenhed i, og kablet til delkøleblæseren holdes nede med stikket og kablet til hotendens varmeenhed.

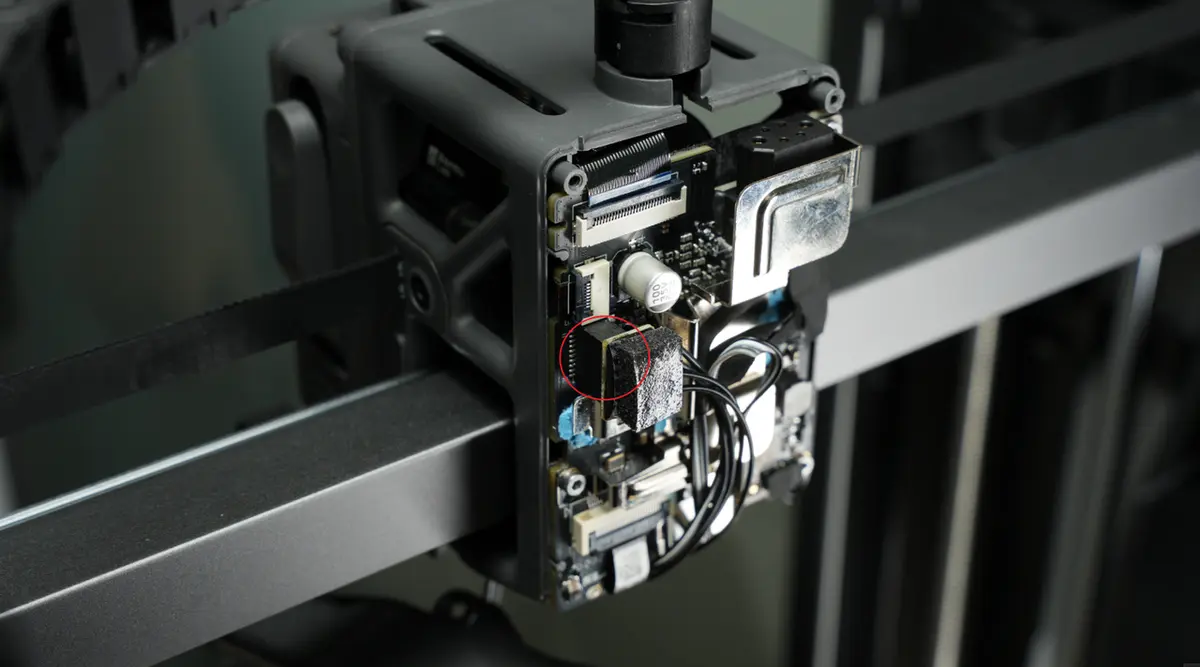

Når du sætter hotendens varmeenhed i, skal du sikre, at hullerne flugter korrekt og ikke er forskudt.

Trin 4: Monter toolheadens bagdæksel

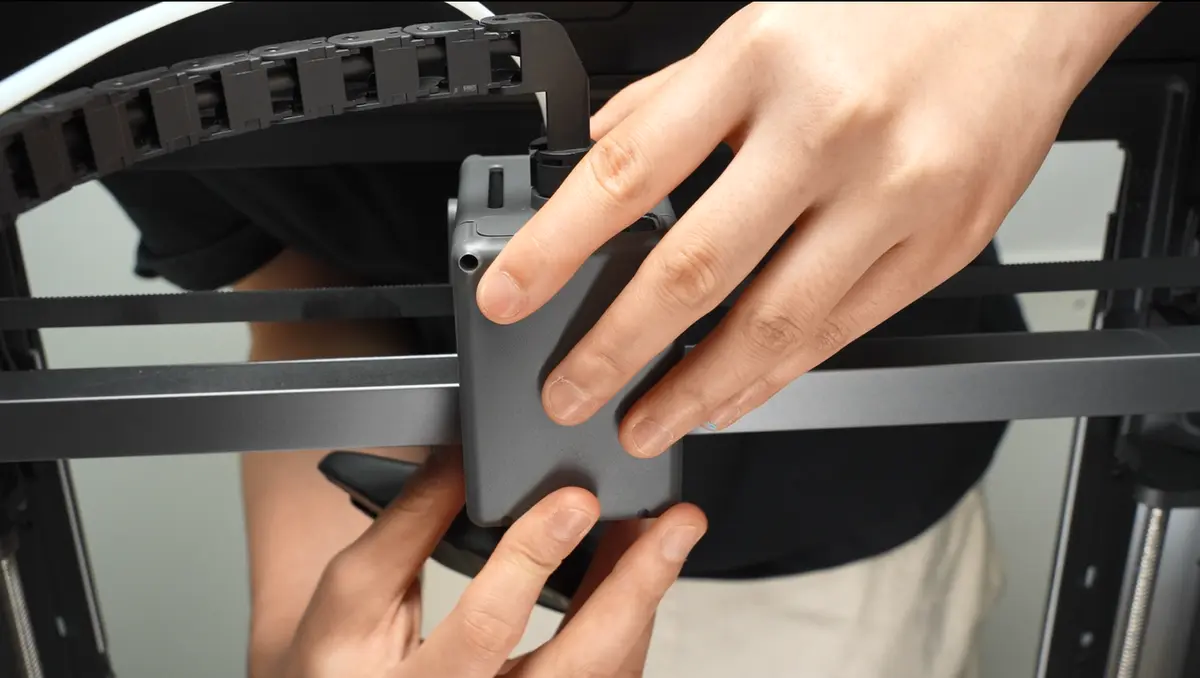

• Monter toolheadens bagdæksel.

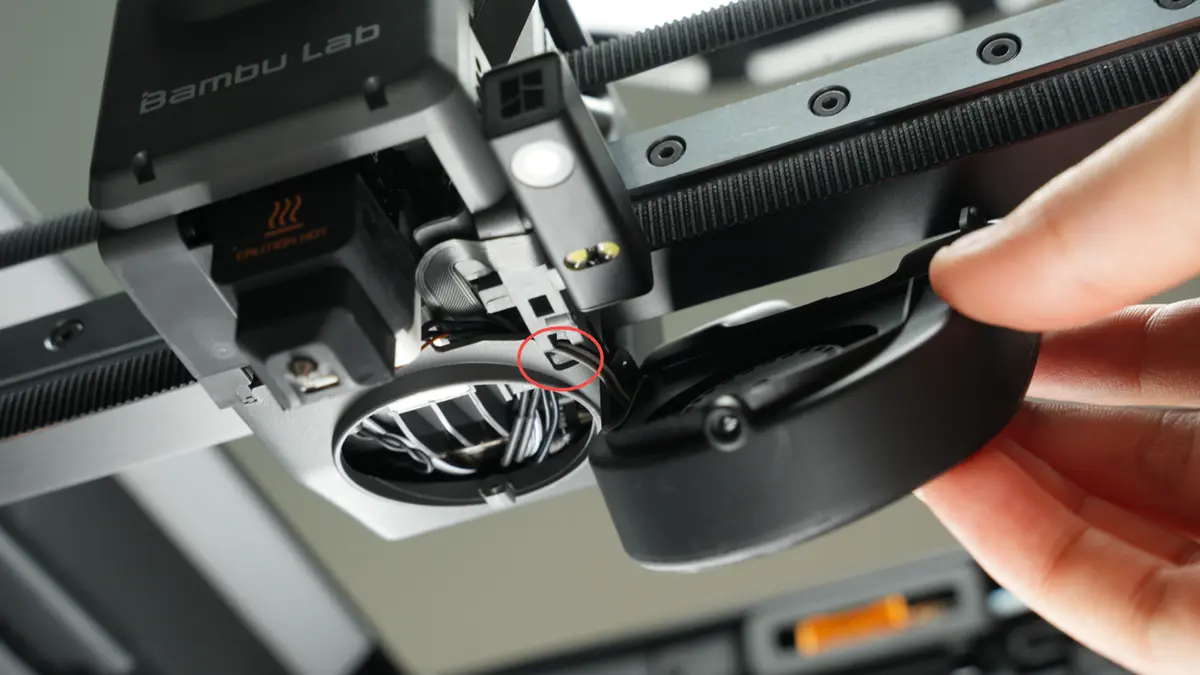

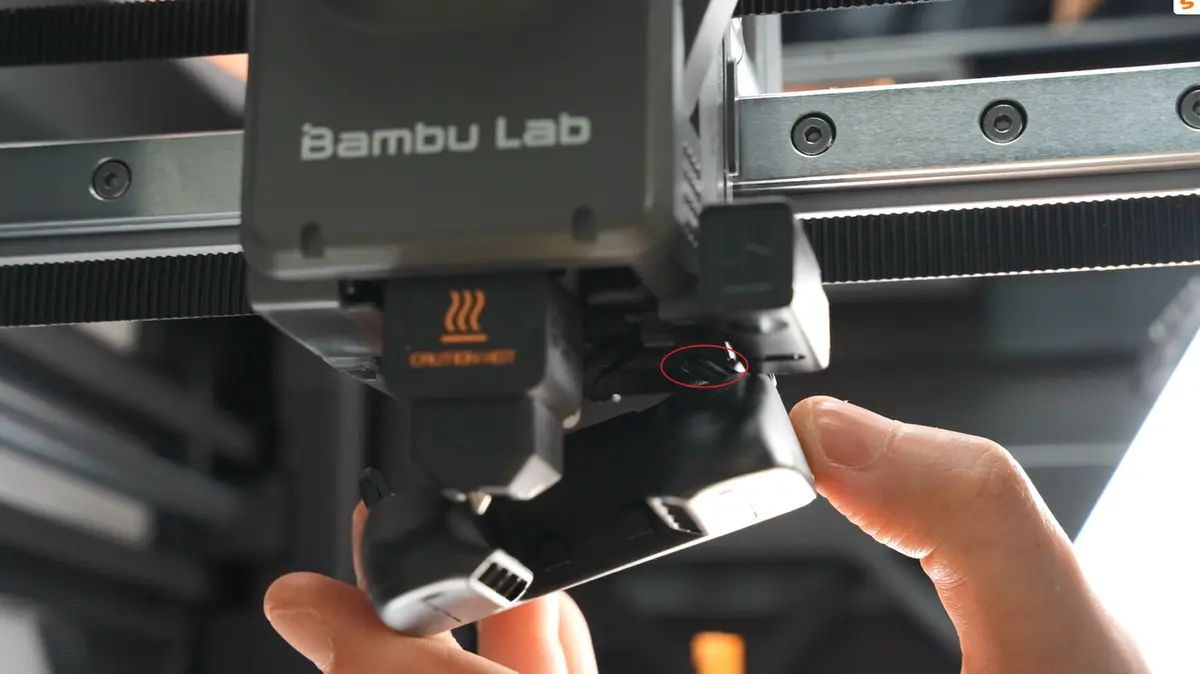

• Tjek efter monteringen, om kablet til delkøleblæseren ligger i den dedikerede udsparing, så det ikke klemmes af bagdækslets ramme.

• Spænd de 2 fastgøringsskruer til bagdækslet.

Trin 5: Monter delkøleblæseren

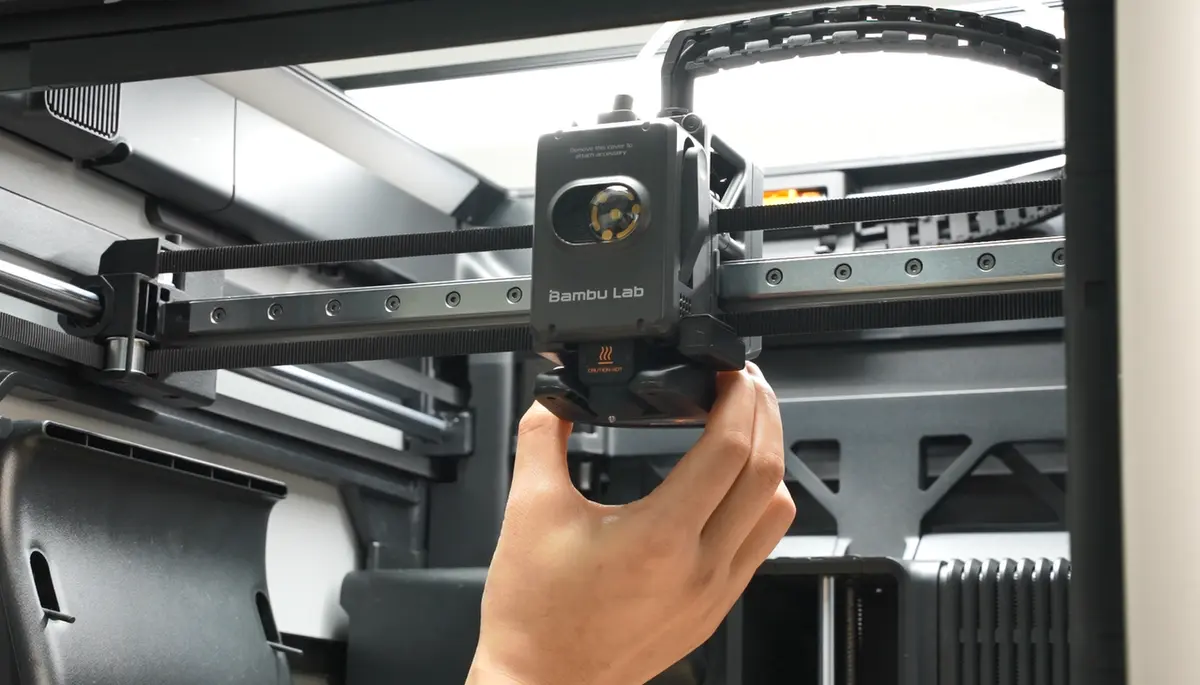

• Juster skruehullerne, og monter delkøleblæseren. Pas på ikke at klemme blæserkablet, når du klikker blæseren i.

Hvis kablet er for langt, skal du gå tilbage til trin 1 i monteringsvejledningen og først folde det overskydende kabel.

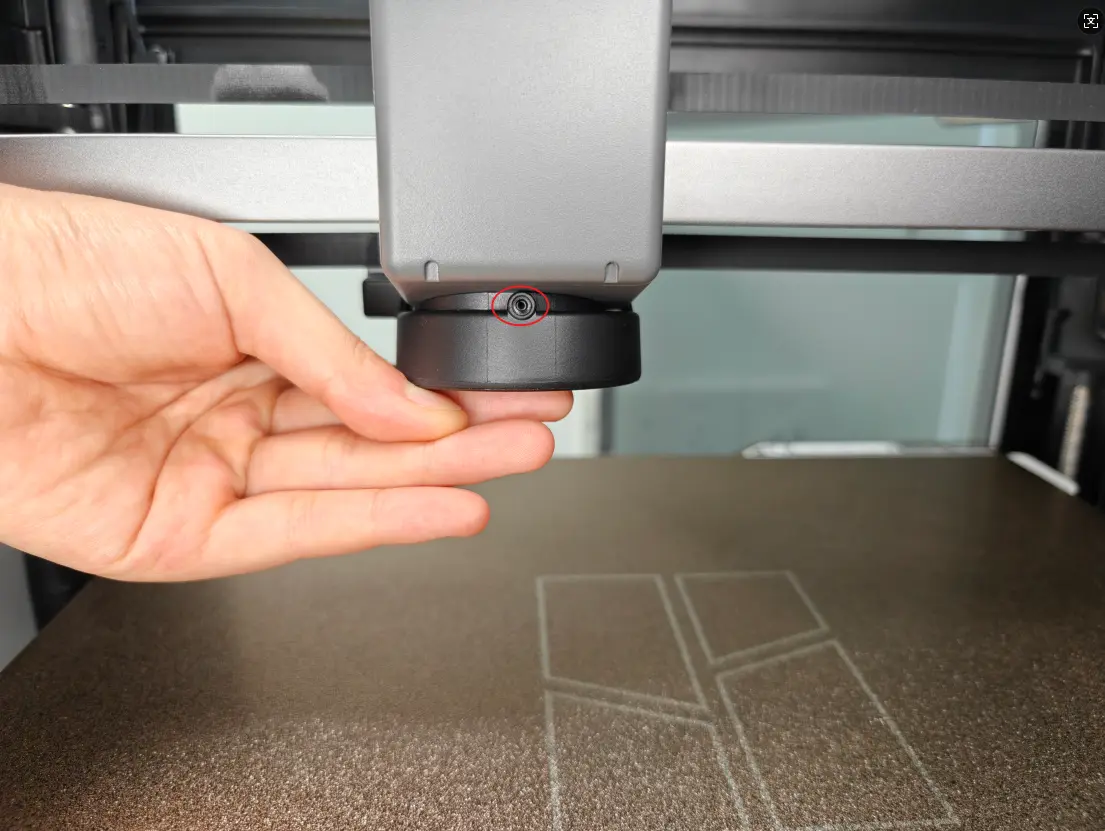

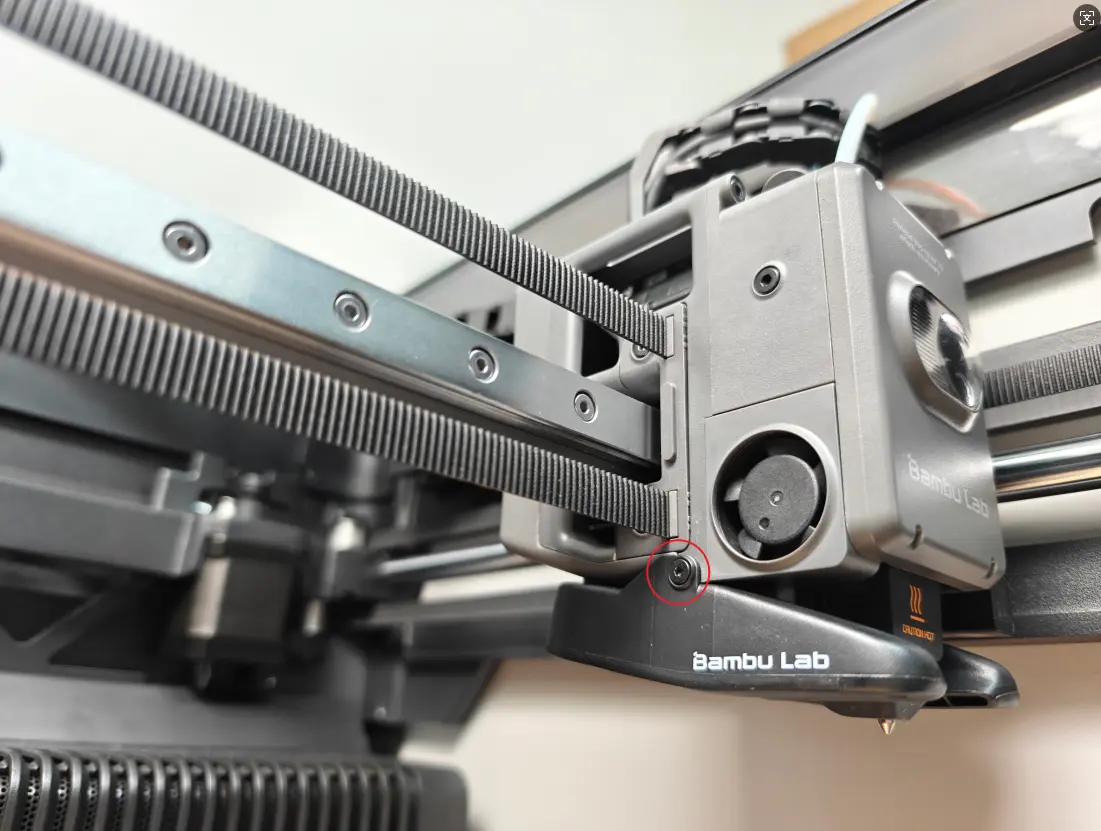

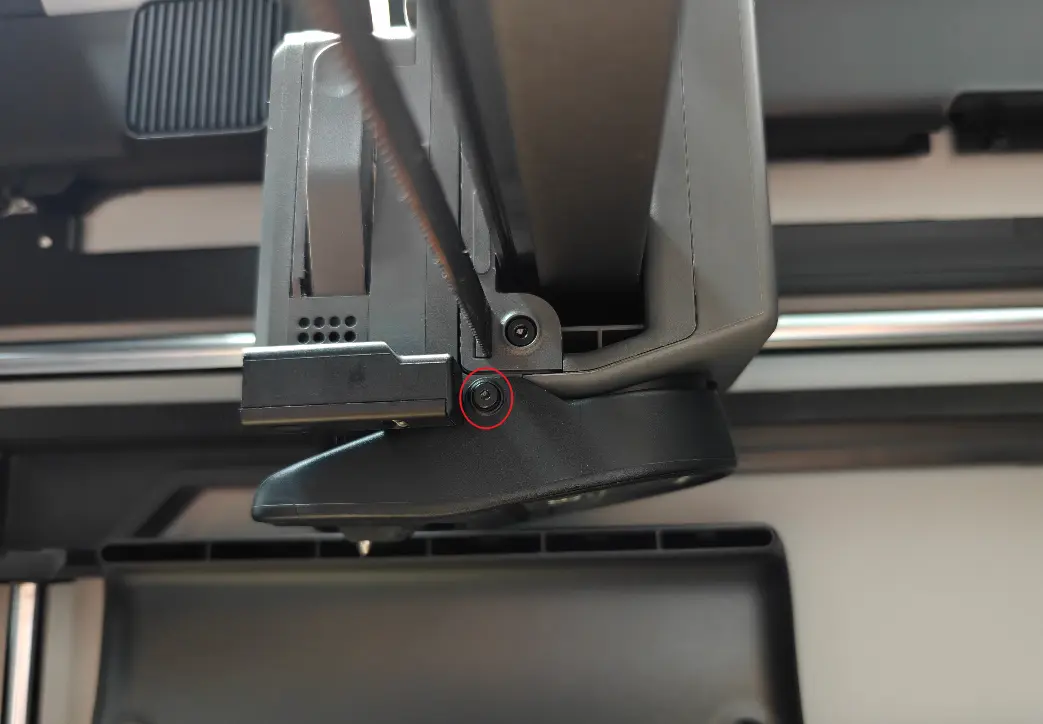

• Spænd 3 skruer for at fastgøre delkøleblæseren.

Funktionstjek

For at sikre, at alt fungerer korrekt, indstilles hotendens temperatur til 100°C. Lykkes indstillingen, vises den tilsvarende temperatur på skærmen.

Kalibrering af udstyret

Det anbefales at udføre en fuld kalibrering af printeren efter denne operation.

Det anbefales kraftigt at rengøre den teksturerede PEI-plade før brug, da byggepladen kan være blevet forurenet under processen.

Mulige problemer og løsninger

Støder du på problemer under monteringen af den nye hotend-varmeenhed, så tjek følgende mulige problemer og løsninger:

Hotend-temperaturen er 0°C

• Tjek stikket til hotendens varmeenhed for at sikre, at det sidder korrekt.
• Se Trin 5 Tilslut kabler.
• Stikkets ben skal være omhyggeligt justeret med TH-printet.

Hvis problemet fortsætter, kan termistorledningen være beskadiget (hvid ledning).

Hotend kan ikke varme op

• Tjek stikket til hotendens varmeenhed for at sikre, at det sidder korrekt.
• Se Trin 5 Tilslut kabler.
• Stikkets ben skal være omhyggeligt justeret med TH-printet.

Hvis problemet fortsætter, kan varmelegemets ledning være beskadiget (gennemsigtig ledning).

Problemer med første lag

• Sørg for, at skruerne i hotendens varmeenhed er spændt, og at funktionen til nivellering af varmebordet er aktiveret, før du starter printet.

• Se Problemer med printkvaliteten på første lag på A1-serien og tilhørende løsninger for flere relaterede problemer og løsninger.
