HMS_0500-0600-0002-0031 Binding af værktøjshovedets kamera mislykkedes. Kontrollér hardware og kabelforbindelser.

Beskrivelse af problemet

AP-boardet kan ikke genkende værktøjshovedets kamera på grund af tab af kamerasignalet.

Mulige årsager (opstillet fra højeste til laveste sandsynlighed):

• Løs forbindelse mellem kameraet og TH-boardet

• USB-C-kabel afbrudt eller ustabil forbindelse

• TH-boardet er beskadiget

• Værktøjshovedets kamera er beskadiget

• AP-boardet er beskadiget

Fejlsøgning

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

Fejlisolationsproces

Løsninger

Brugere kan justere rækkefølgen af disse løsninger efter behov.

Trin 1. Genstart printeren og genoptag printningen

• Genstart printeren og start printningen flere gange for at kontrollere, om alarmen udløses gentagne gange.

• Hvis alarmen forsvinder, kan den ignoreres.

• Hvis alarmen fortsætter, skal du kontrollere, om der også er en alarm for, at dysekameraet er offline.

  • Hvis kun værktøjshovedets kamera er offline, gå til Trin 2.

  • Hvis begge kameraer er offline samtidigt, gå til Trin 4.

Trin 2. Gentilslut stikket til værktøjshovedets kamera

Se Wikien ( Afmonter H2D-værktøjshovedet) for at afmontere værktøjshovedet og blotlægge TH-boardet.

• Gentilslut kablet til værktøjshovedets kamera.



• Genstart og forsøg at printe for at kontrollere, om problemet er løst.

• Hvis problemet fortsætter, gå til Trin 3 for at udskifte værktøjshovedets kamera.

Trin 3. Udskift værktøjshovedets kamera

Se Wikien ( Afmonter H2D-værktøjshovedet) for at udskifte værktøjshovedets kamera.

Trin 4. Kontrollér tilstanden af USB-C-kablet

• Efterse USB-C-kablet for skader og udskift det om nødvendigt.

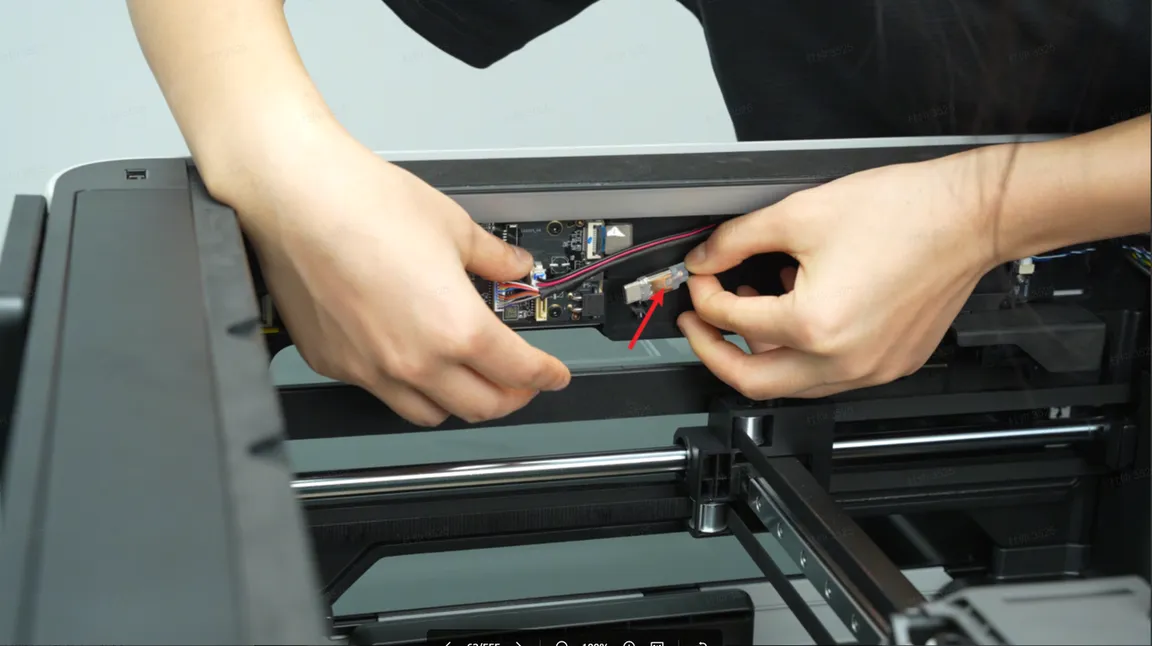

• Kontrollér forbindelsen mellem USB-C-kablet og AP-boardet.
  Se Wikien ( Afmonter H2D-værktøjshovedet) for at blotlægge AP-boardet. Hvis forbindelsen er løs, gentilslut den.


• Kontrollér forbindelsen mellem USB-C-kablet og TH-boardet.
  Se Wikien ( Afmonter H2D-værktøjshovedet) for at blotlægge TH-boardet. Hvis forbindelsen er løs, gentilslut den.

  Hvis USB-C-kablet er i god stand, gå til Trin 5 for at udskifte TH-boardet.

Trin 5. Udskift TH-boardet

Se Wikien ( Afmonter H2D-værktøjshovedet) for at udskifte TH-boardet. Genstart og forsøg at printe. Hvis problemet fortsætter, gå til Trin 6 for at udskifte AP-boardet.

Trin 6. Udskift AP-boardet

Se Wikien, Udskift H2D AP-boardet.
