HMS_0500-0600-0002-0002 Dysekameraet er ikke på plads. Kontrollér hardwareforbindelsen.

Fejlbeskrivelse

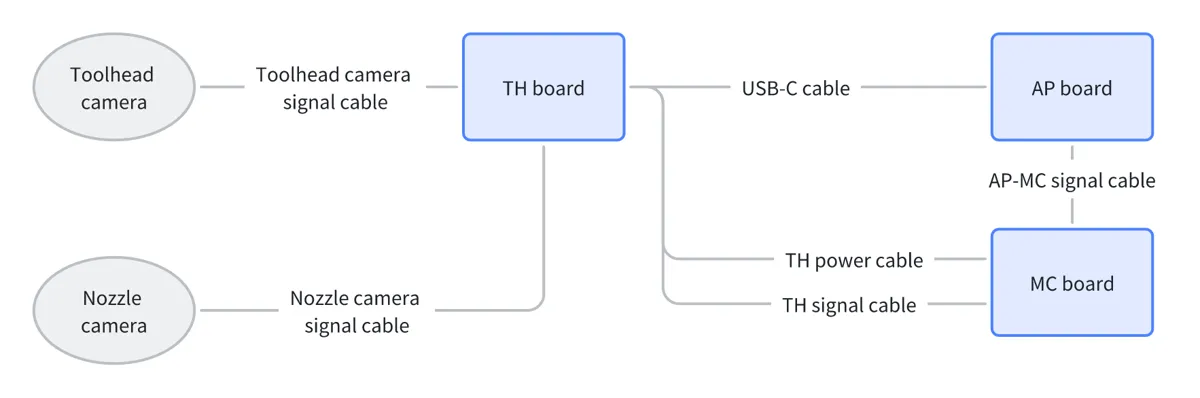

Figuren nedenfor viser forbindelsen mellem værktøjshovedets kamera, dysekameraet og de tilhørende kredsløbskort. AP-boardet henter kameraets billeddata fra TH-boardet via USB-C-kablet. MC-boardet forsyner TH-boardet og kameraet med strøm via TH-strømkablet. MC-boardet styrer omskifter-chippen på TH-boardet via TH-signalkablet for at vælge, hvilket kamera der skal forbindes til AP-boardet.

Når AP-boardet ikke kan registrere kamerasignalet, giver printeren alarm for at indikere, at kameraet ikke er på plads.

Mulige årsager er anført nedenfor efter sandsynlighed:

• Frakoblede strøm-/signalkabler til værktøjshovedet på MC-boardet.

• Defekt MC-board

• Løs forbindelse mellem kameraet og TH-boardet

• Frakoblet eller ustabilt USB-C-kabel

• Defekt TH-board

• Fejlbehæftet dysekamera

• Frakoblede MC-signalkabler på AP-boardet

• Defekt AP-board

Fejlfinding

Bemærk! Til- og frakobl kun kablet, når printeren er slukket.

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

Fejlisolering

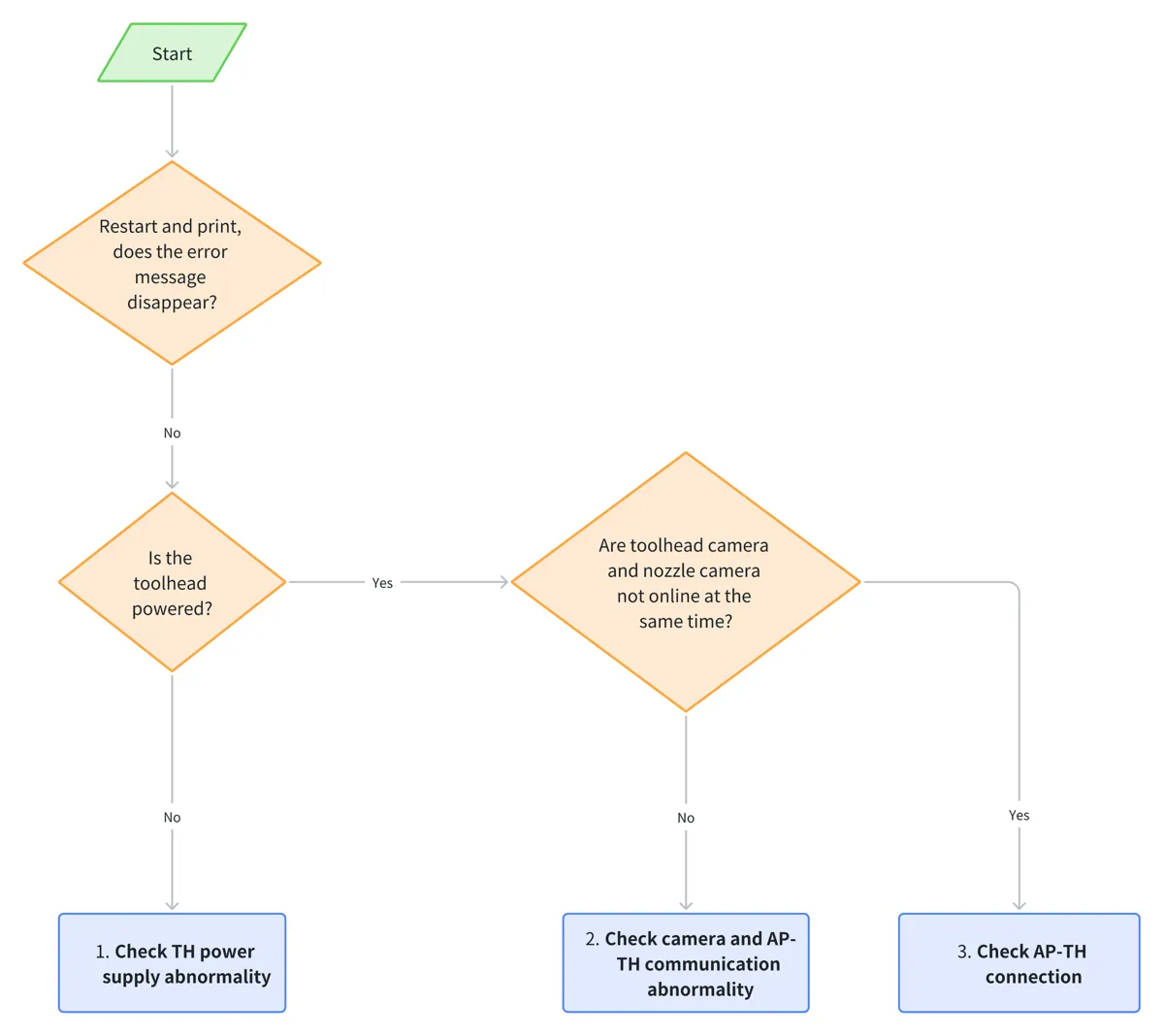

Hovedforløb

1. Kontrollér for unormal TH-strømforsyning

2. Kontrollér for unormal kommunikation mellem kamera og AP-TH

3. Kontrollér AP-TH-forbindelsen

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1. Genstart printeren, og start printet igen

• Genstart printeren, og start et print flere gange for at se, om advarslen dukker op igen.

• Hvis advarslen forsvinder, kan den ignoreres.

• Hvis advarslen fortsætter, gå videre til trin 2.

Trin 2. Kontrollér strømmen til værktøjshovedet

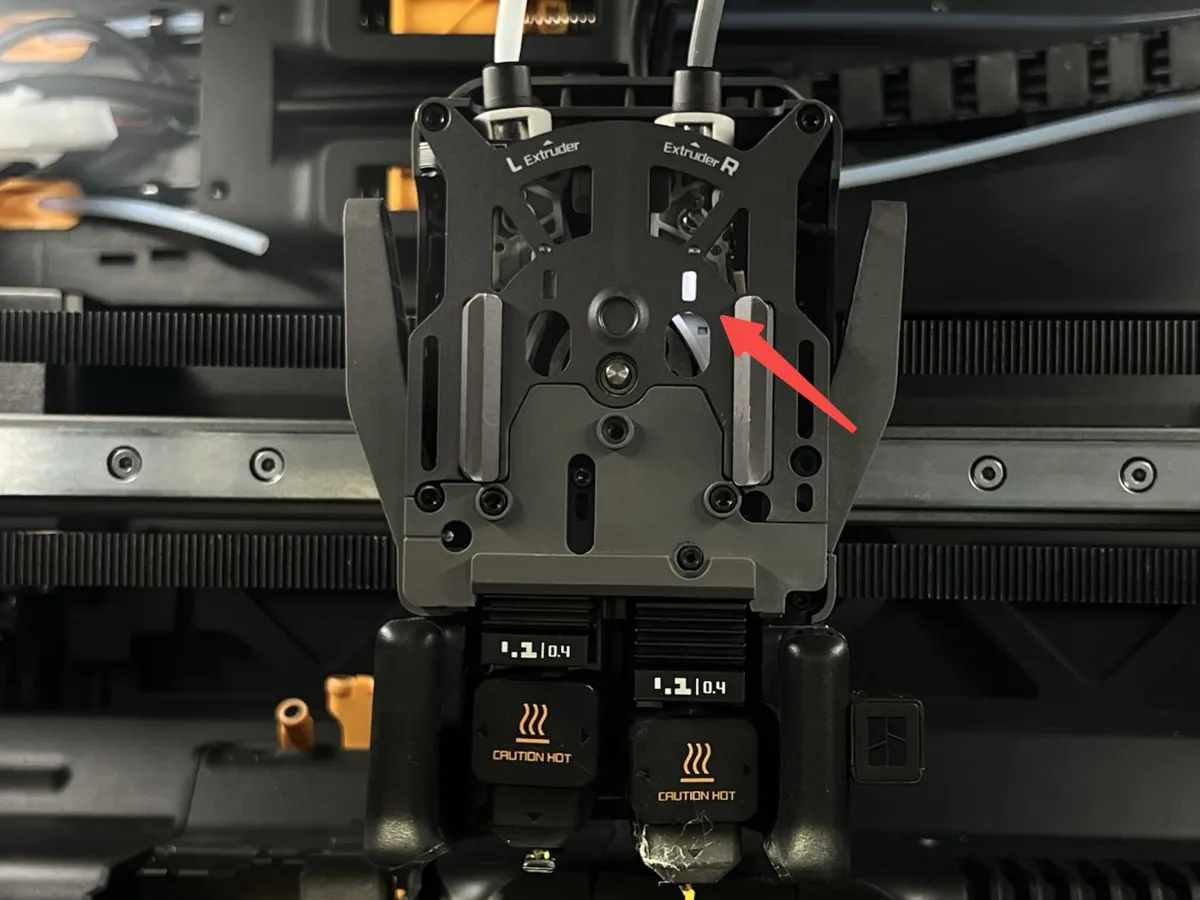

Kontrollér, om værktøjshovedets driftsindikator lyser.

• Hvis den ikke lyser, er TH-strømforsyningen unormal. Gå videre til trin 3.

• Hvis den lyser, så kontrollér, om værktøjshovedets kamera og dysekameraet ikke er offline samtidig.

  • Hvis begge kameraer er offline samtidig, gå videre til trin 4.
  • Hvis kun dysekameraet er offline, gå videre til trin 5.

Trin 3. Kontrollér TH-strømforsyningen

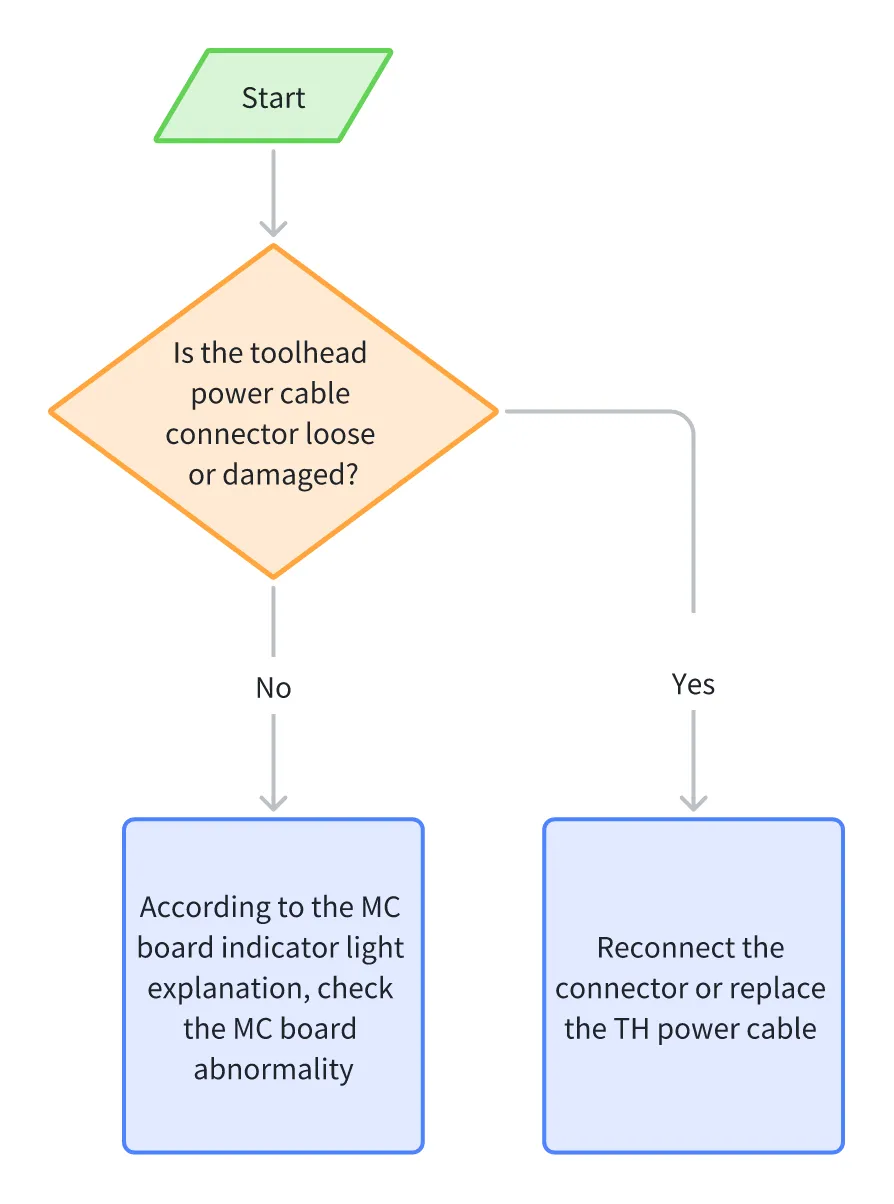

• Se Udskift kabel fra H2D-værktøjshoved til MC-board for at kontrollere MC-TH-strømadapterens stik. Hvis det er løst, tilslut det igen. Hvis kablet er beskadiget, udskift det.

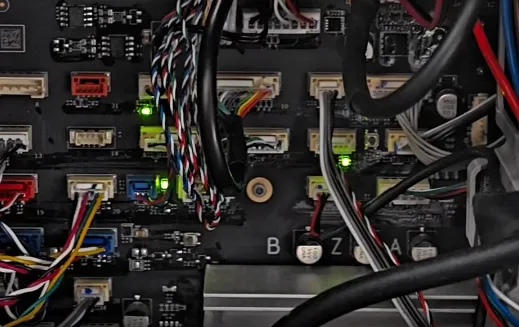

• Hvis stikket er korrekt tilsluttet, åbn printerens bagpanel, og observer MC-boardets lampe. (Reference: Forklaring af Bambu Lab-printerens indikator-LED), og udfør de tilsvarende vedligeholdelsestiltag ud fra lampekombinationen i tabellen nedenfor.

Hvis du er i tvivl om lampeindikationen, så optag en video af MC-boardets indikatorlamper, og kontakt kundeserviceteamet.

Trin 4. Kontrollér for unormal kommunikation mellem kamera og AP-TH

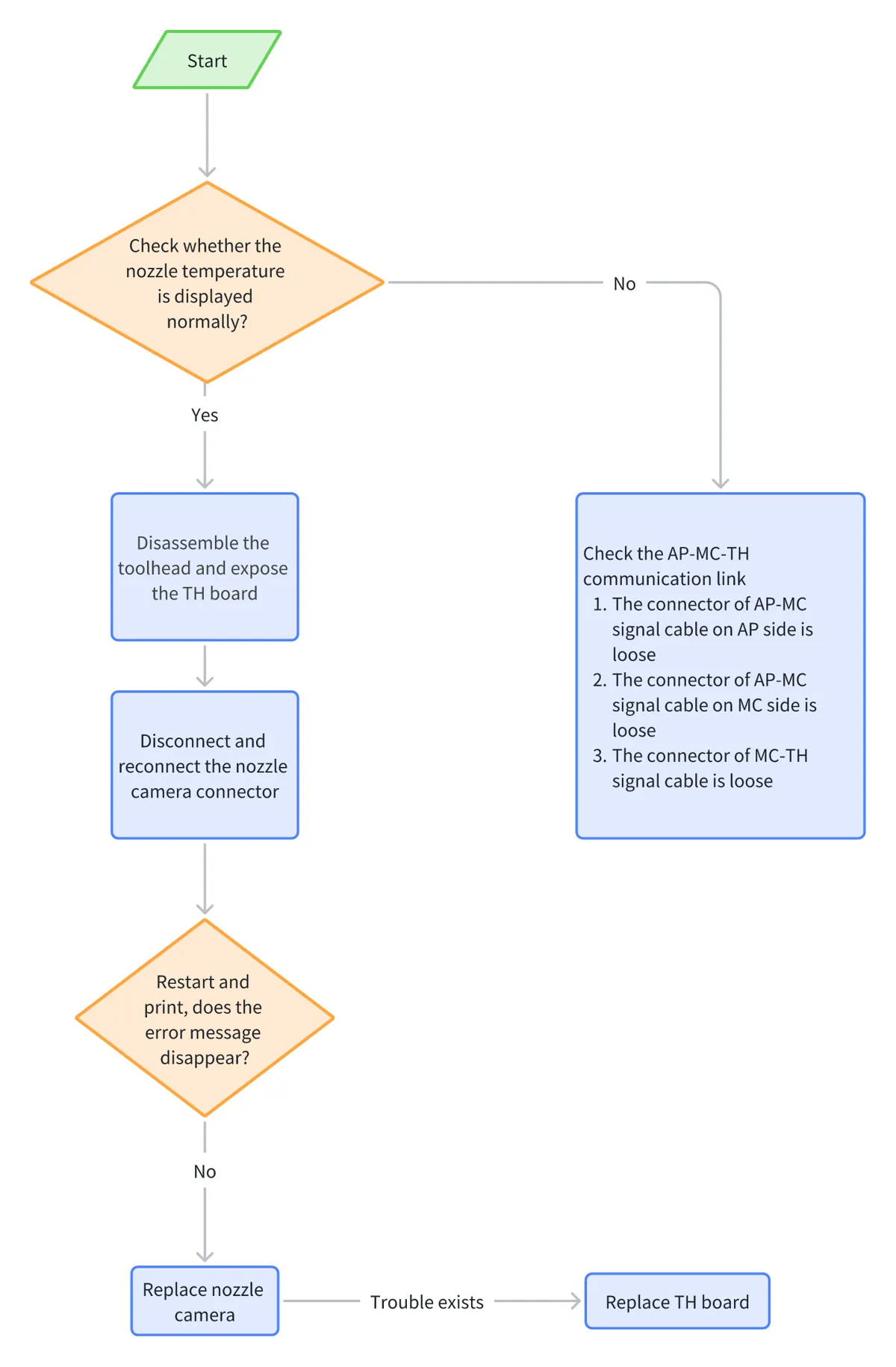

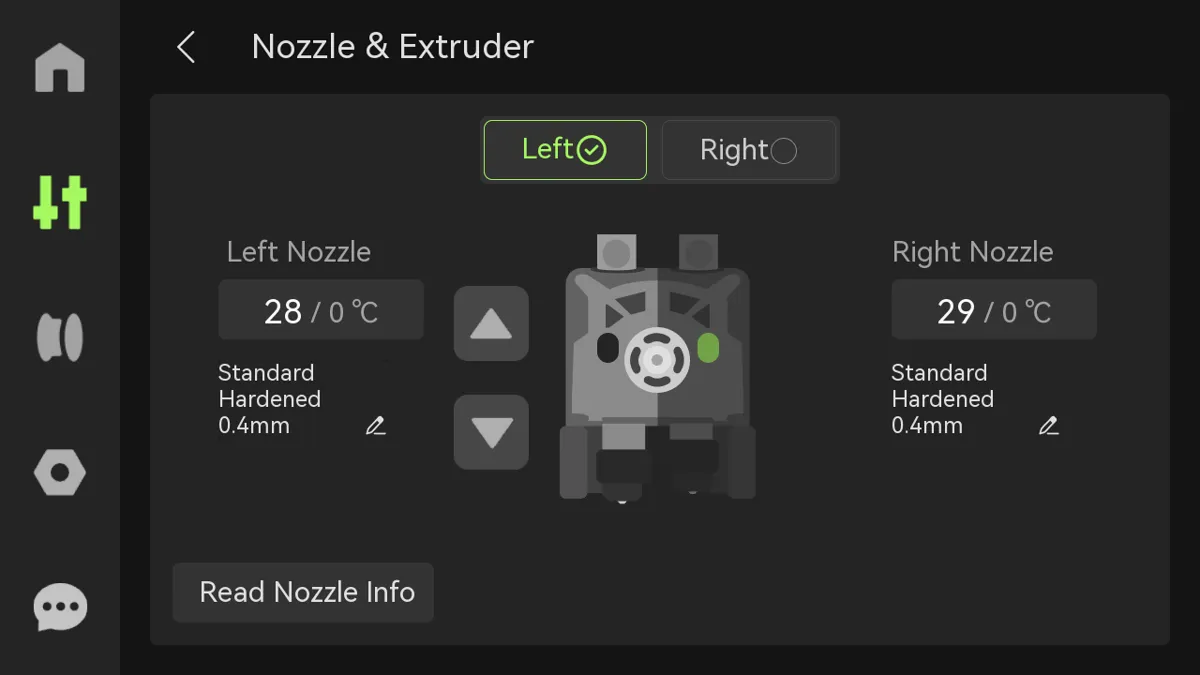

Kontrollér, om dysetemperaturen vises korrekt på printerens skærm (ved fejl vises både venstre og højre dysetemperatur som 0°C).

Hvis temperaturen vises korrekt

• Afmontér værktøjshovedet, og blotlæg ekstruderens forbindelseskort (Reference: Udskift H2D-ekstruderens forbindelseskort/TH-board/FPC-kabel)

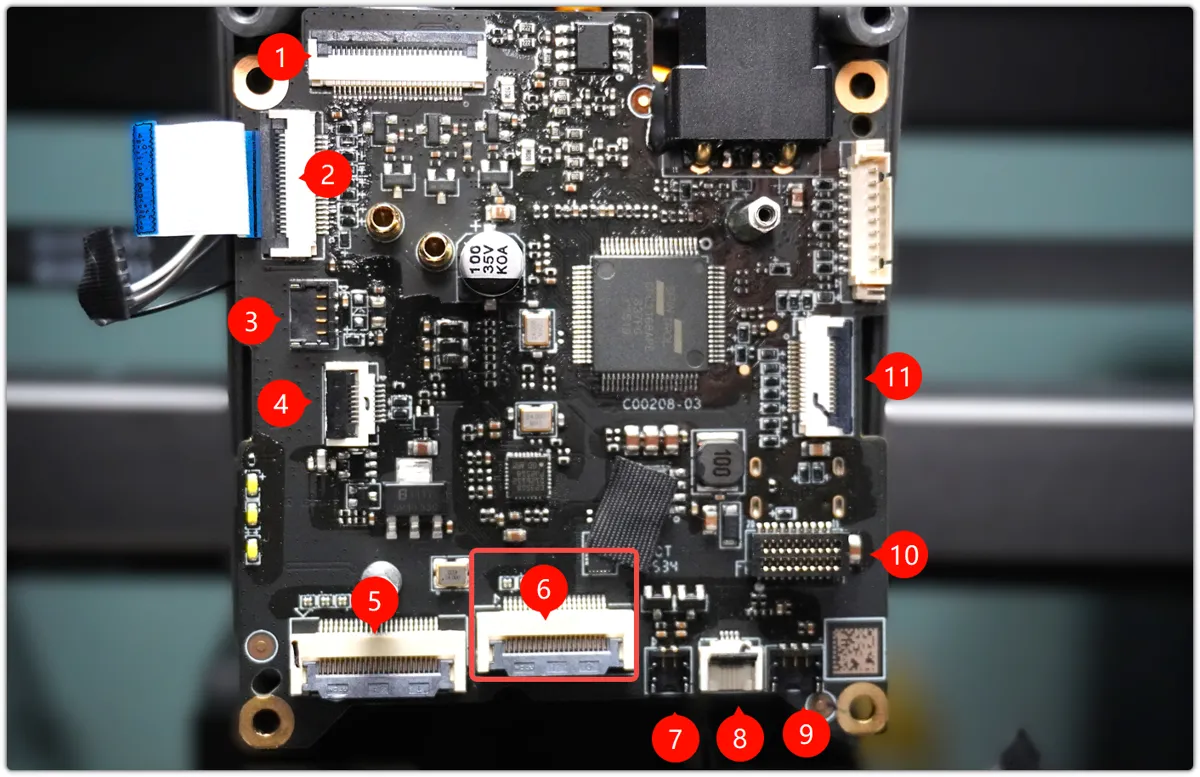

• Frakobl og tilslut dysekameraets kabel igen (#6);

• Genstart, og prøv at printe

• Hvis fejlen stadig opstår, udskift dysekameraet; (Reference: Udskift H2D-dysekamera)

• Hvis fejlen fortsætter, udskift TH-boardet. (Reference: Udskift H2D-ekstruderens forbindelseskort/TH-board/FPC-kabel)

Hvis temperaturen er unormal

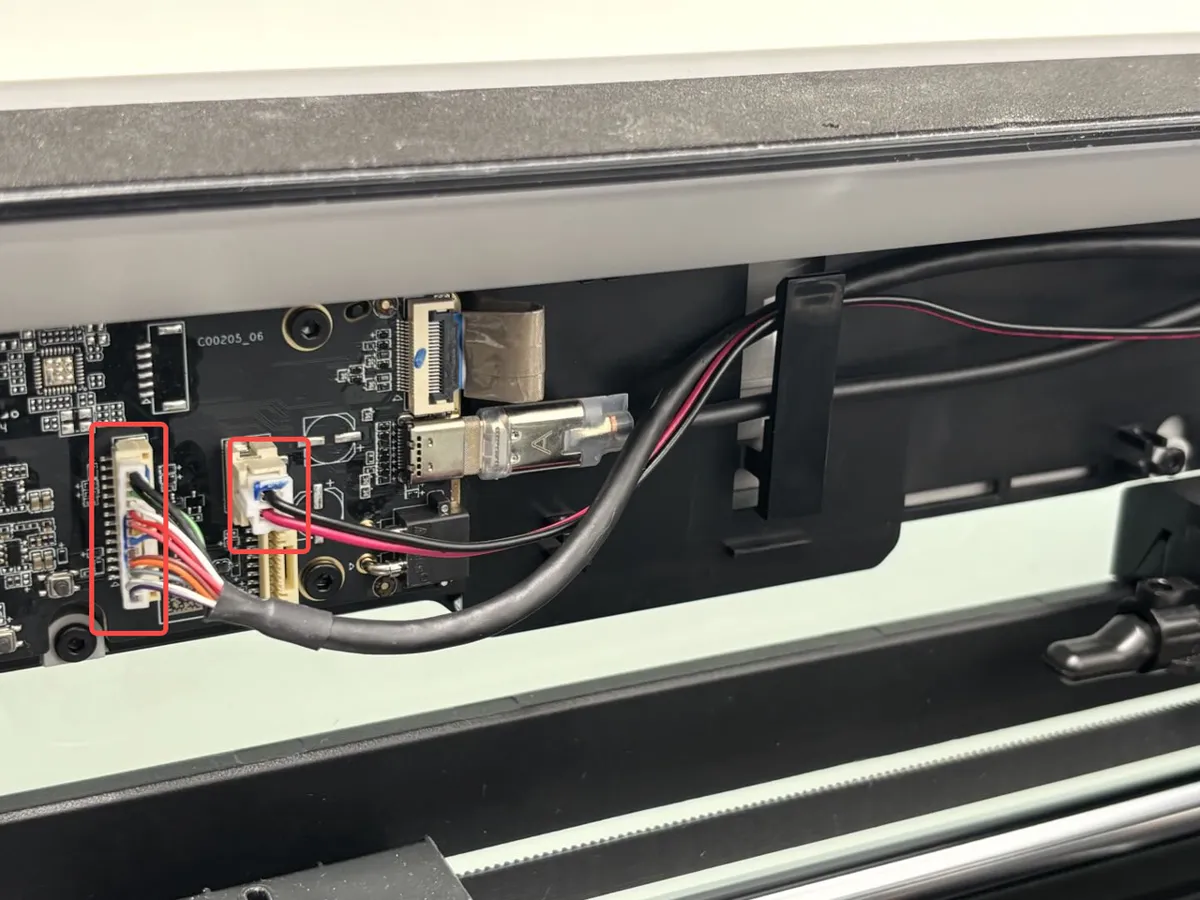

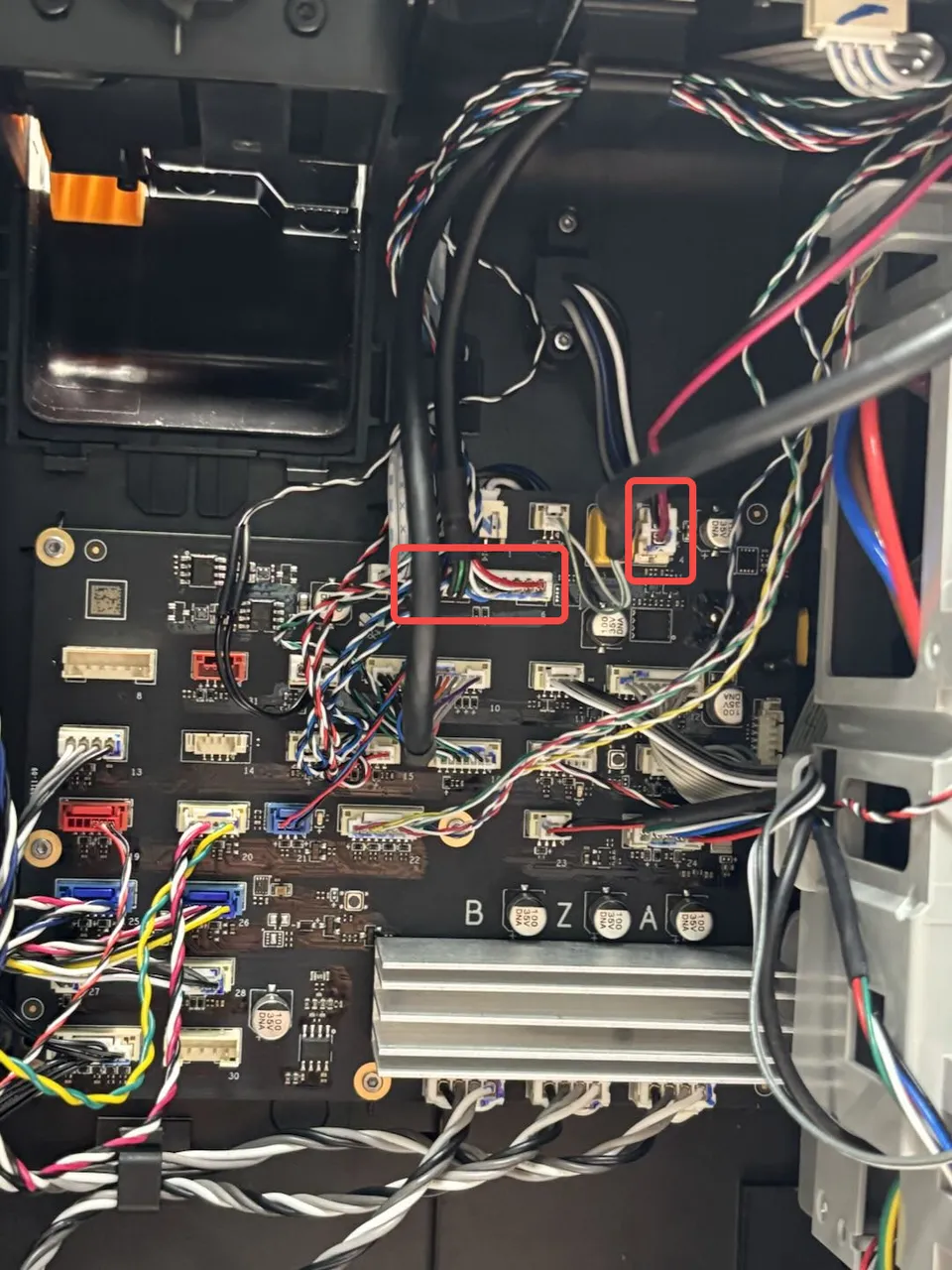

• Kontrollér, om stikket til AP-MC-signalkablet på AP-boardets side er løst. Du kan tilslutte det igen;

• Kontrollér, om stikket til AP-MC-signalkablet på MC-boardets side er løst. Du kan tilslutte det igen;

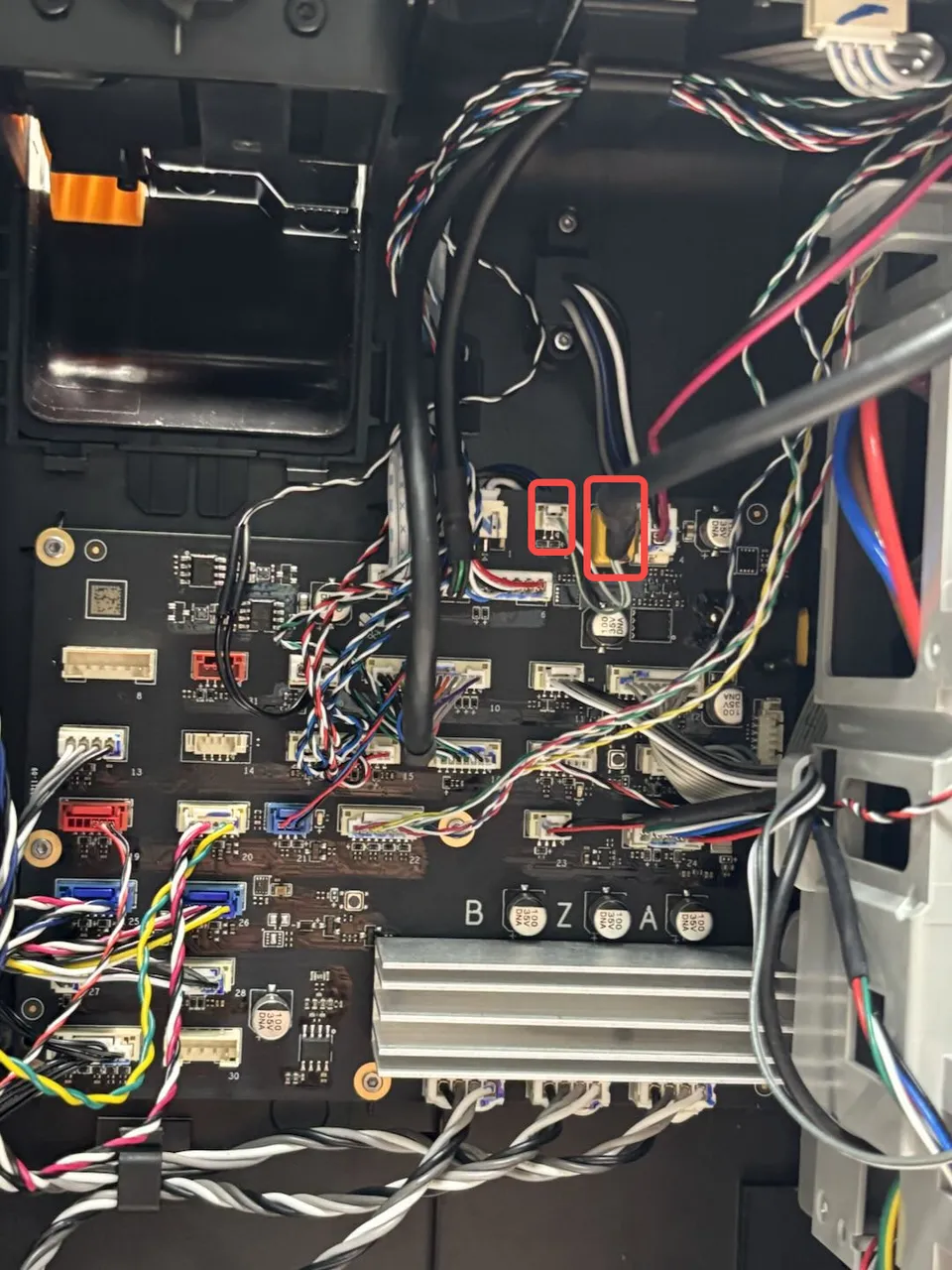

• Kontrollér, om stikket til MC-TH-signalkablet er løst. Du kan tilslutte det igen, herunder: MC-TH-signalkablets adapter og stikket på MC-boardets side.

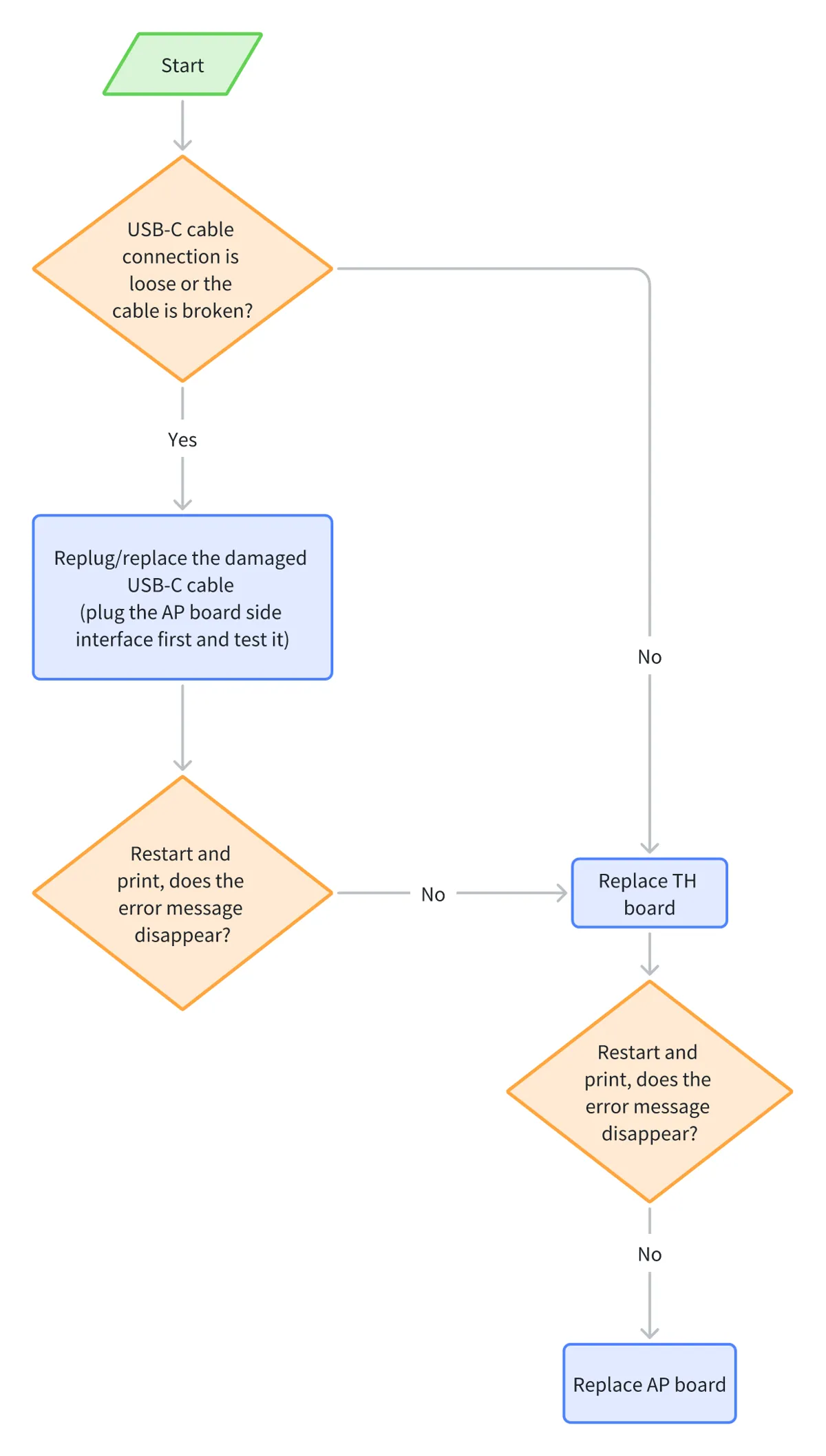

Trin 5. Kontrollér AP-TH-forbindelsen

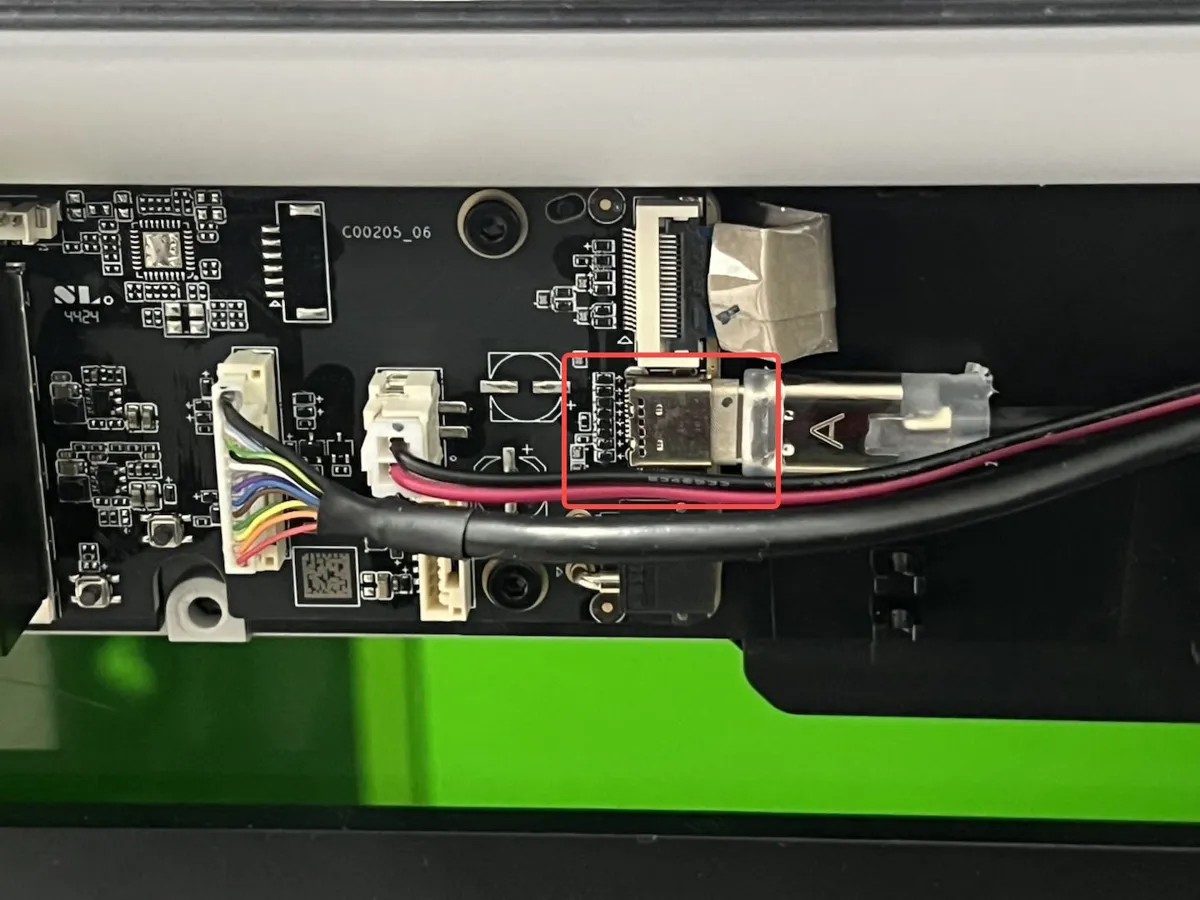

• Kontrollér USB-C-kablet, og se, om stikket på AP-boardet er løst, eller om kablet er beskadiget. Hvis det er løst, tilslut stikket igen.

• Hvis USB-C-kablet er beskadiget, udskift det. (Reference: Udskift H2D USB-C-kabel)

• Hvis fejlen stadig findes efter til- og frakobling, og USB-C-kablet er intakt, udskift TH-boardet. (Reference: Udskift H2D-ekstruderens forbindelseskort/TH-board/FPC-kabel)

• Genstart, og prøv at printe. Hvis fejlen fortsætter, udskift AP-boardet. (Reference: Udskift H2D AP-board)
