Udskiftning af toolhead-kamera til X2D

Toolhead-kamera

🔎 Find X2D toolhead-kamera i Bambu Lab-butikken.

Toolhead-kameraet er monteret i højre side af toolheadet og bruges til kalibrering af bevægelsesnøjagtighed, højpræcis kalibrering af døseforskydning, visuel kalibrering og andre funktioner.

Tilbehørspakken til toolhead-kameraet indeholder:

1. Toolhead-kamera
2. Fastgørelsesskruer (x2)

Kompatibel printermodel

Bambu Lab X2D

Hvornår skal det udskiftes

• Toolhead-kameraet er beskadiget.
• Kablet til toolhead-kameraet er beskadiget.
• Toolhead-kameraet reagerer ikke, og det er bekræftet, at fejlen ligger i kameraet.

Nødvendigt værktøj og materialer

• Nyt toolhead-kamera
• H1.5 unbrakonøgle
• Pincet

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og dermed skade på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at skille dele ad, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så hjælper vi dig hurtigst muligt.

Videoguide

Fjern toolhead-kameraet

Trin 1. Fjern toolheadets bagkappe

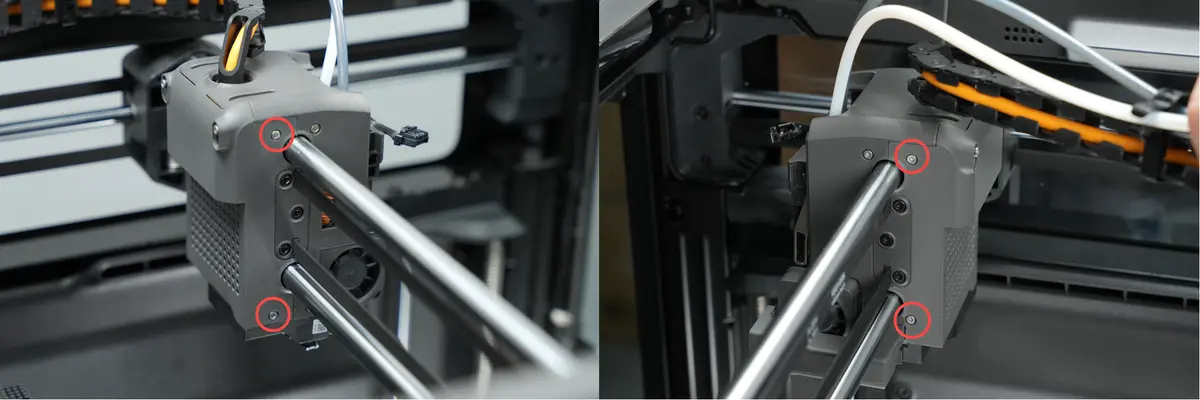

Brug H1.5 unbrakonøglen til at fjerne de 4 skruer, og tag toolheadets bagkappe af.

Trin 2. Frakobl kablerne

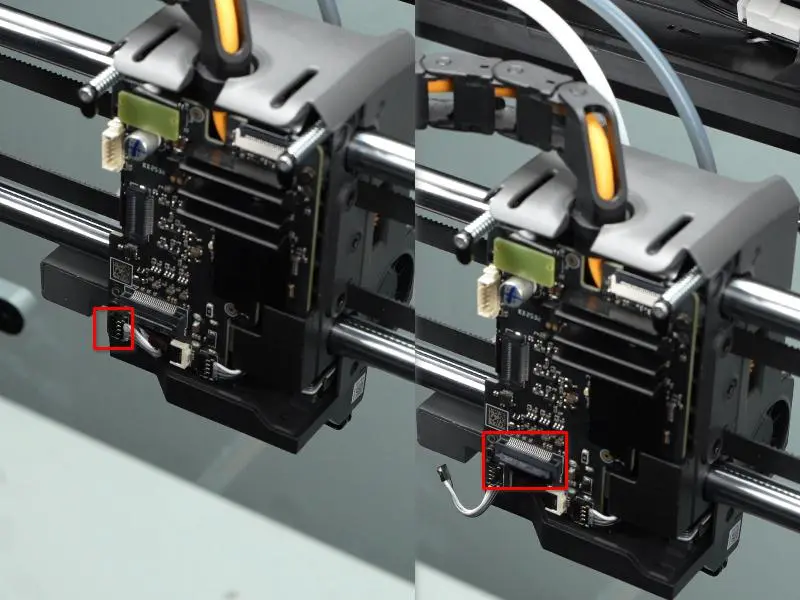

• Frakobl kablet til højre hotend-blæser, og åbn derefter låsetappen på toolhead-kameraets FPC-kabel.

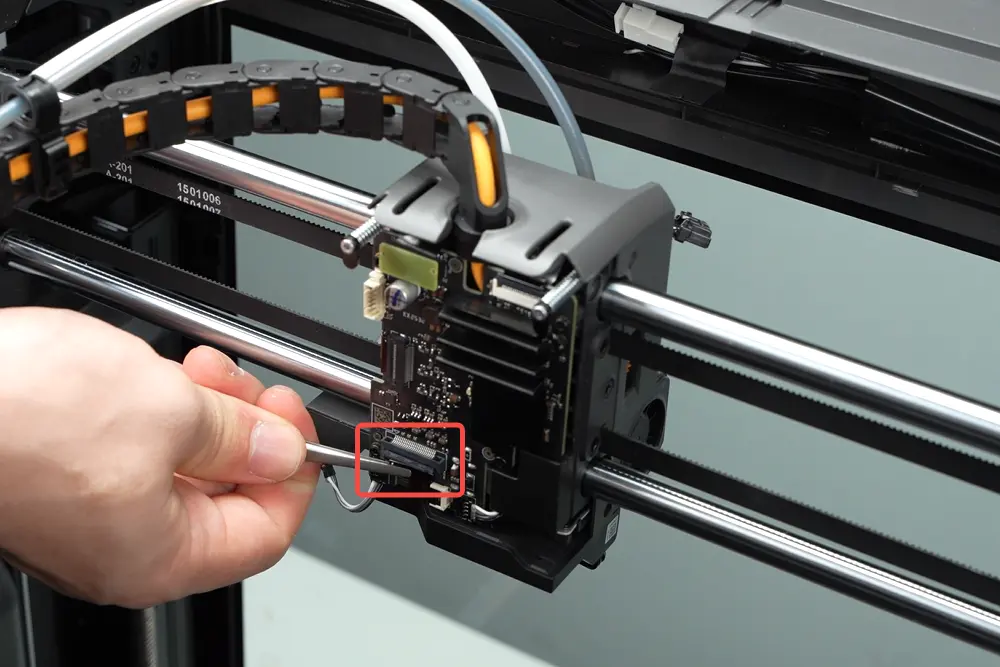

• Brug en pincet til at løsne FPC-kablet.

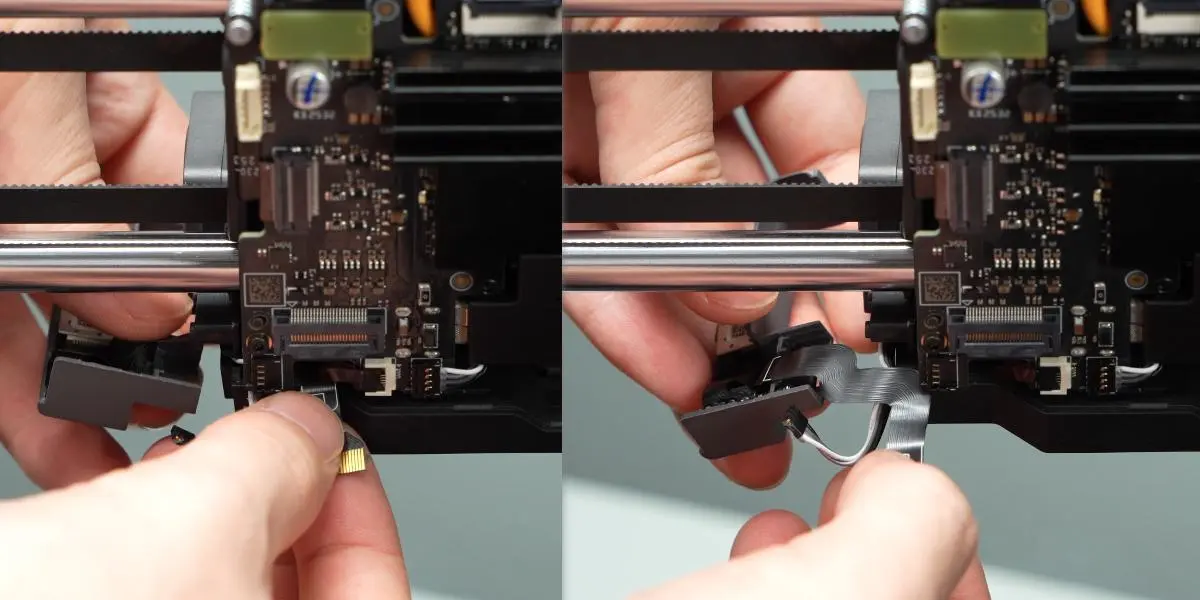

Trin 3. Fjern toolhead-kameraet

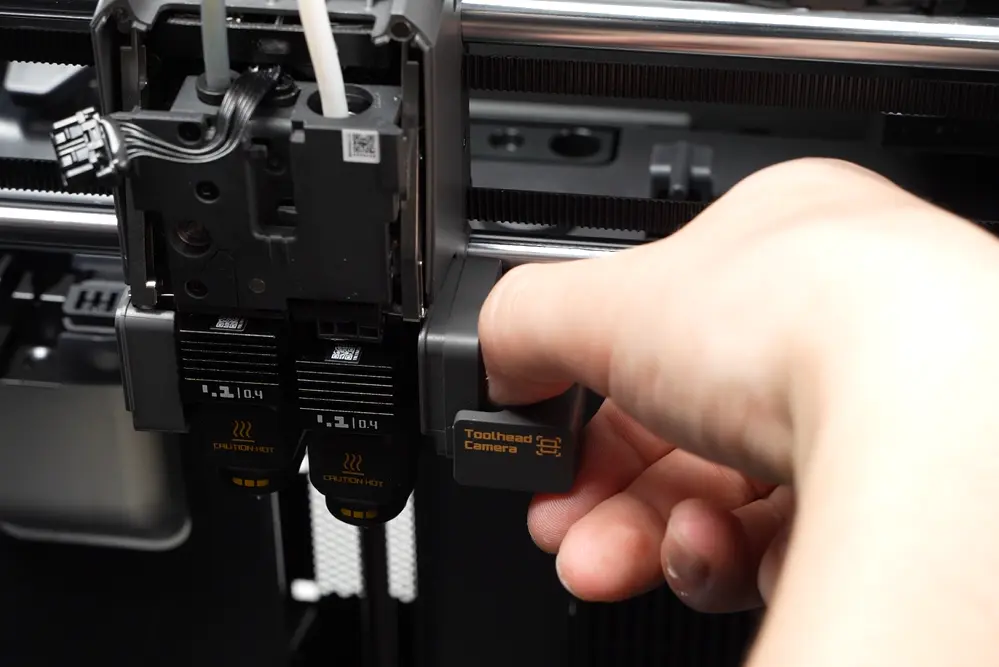

• Se billedet nedenfor for, hvordan du vipper kameradeklet på toolheadet op.

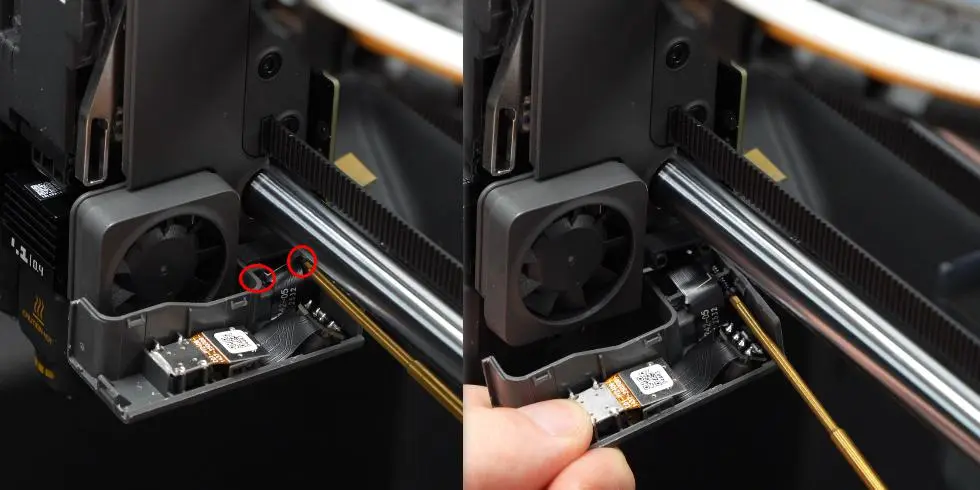

• Brug H1.5 unbrakonøglen til at fjerne de 2 skruer.



• Bevæg forsigtigt kameraet og FPC-kablet udad for at fjerne toolhead-kameraet.



Monter toolhead-kameraet

Trin 1. Monter toolhead-kameraet

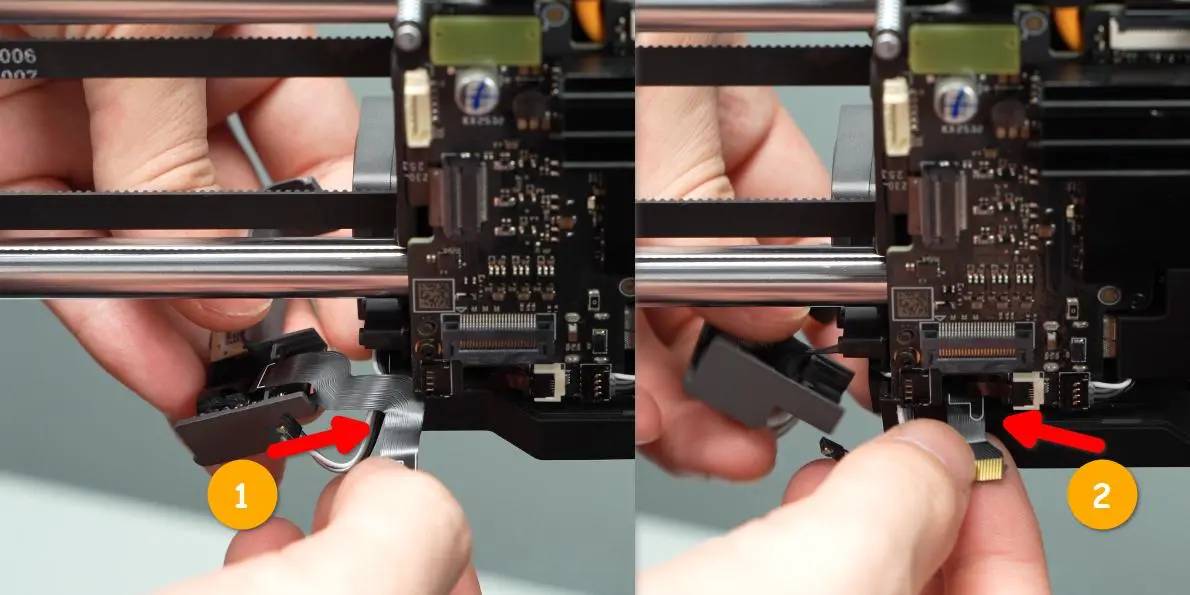

• Før toolhead-kameraets FPC-kabel gennem åbningen under toolheadet hen mod stikkets placering.

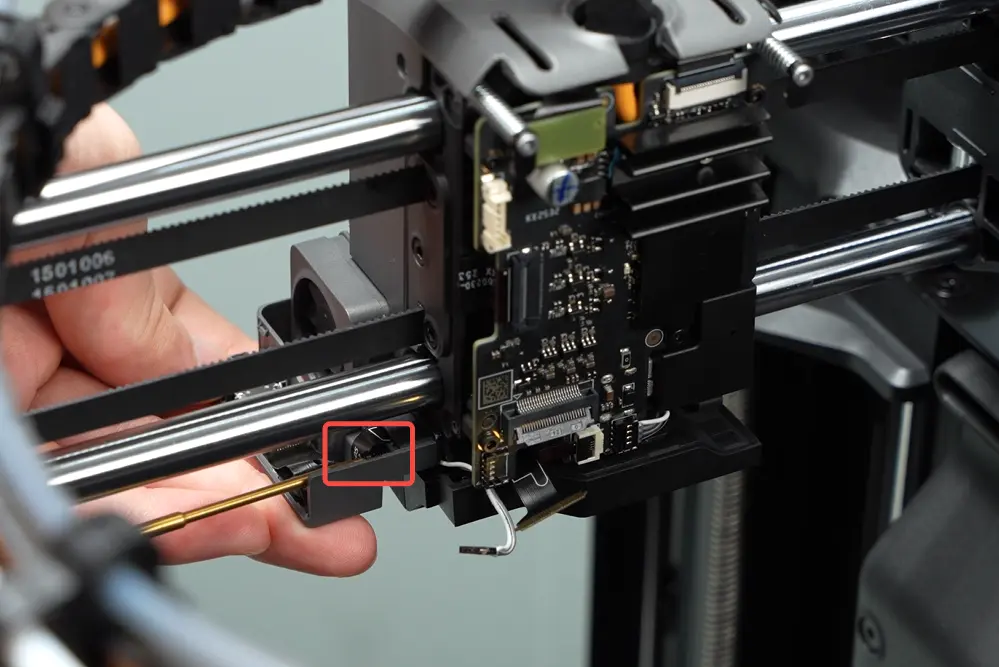

• Placer kamerabeslaget ud for skruehullerne, og brug derefter H1.5 unbrakonøglen til at spænde de 2 fastgørelsesskruer.



• Monter kameradeklet.

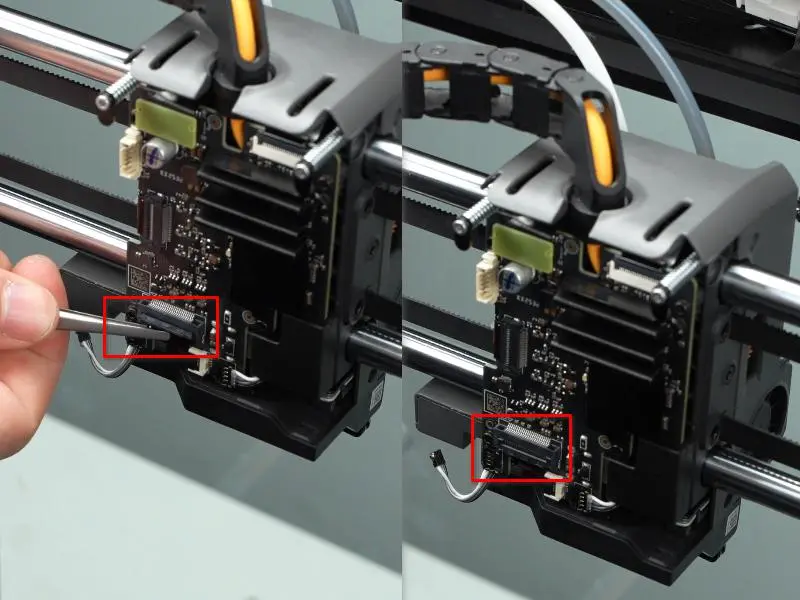

Trin 2. Tilslut kablerne

• Sæt toolhead-kameraets FPC-kabel ind i stikket, og sørg for, at det sidder lige, før du lukker låsetappen.

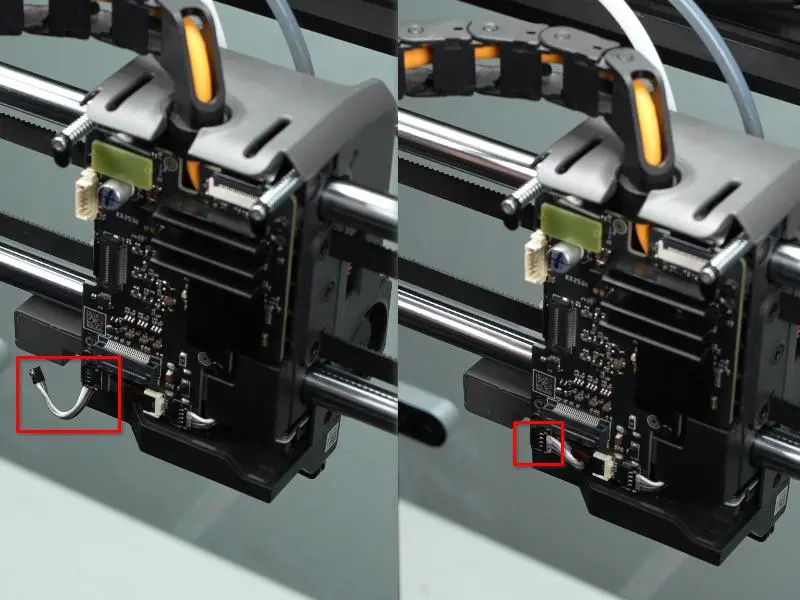

• Tilslut kablet til højre hotend-blæser.



Trin 3. Monter toolheadets bagkappe

Brug H1.5 unbrakonøglen til at spænde de 4 fastgørelsesskruer.

Sådan kontrollerer du, at det virkede

✅ Tilslut strømforsyningen, tænd printeren, og kontroller, at der ikke vises nogen relateret fejlmeddelelse.

Hvis du støder på problemer, så gennemgå dine trin igen, og tjek alle forbindelser, før du prøver igen. Hvis problemerne fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.
